Тара для жидких продуктов

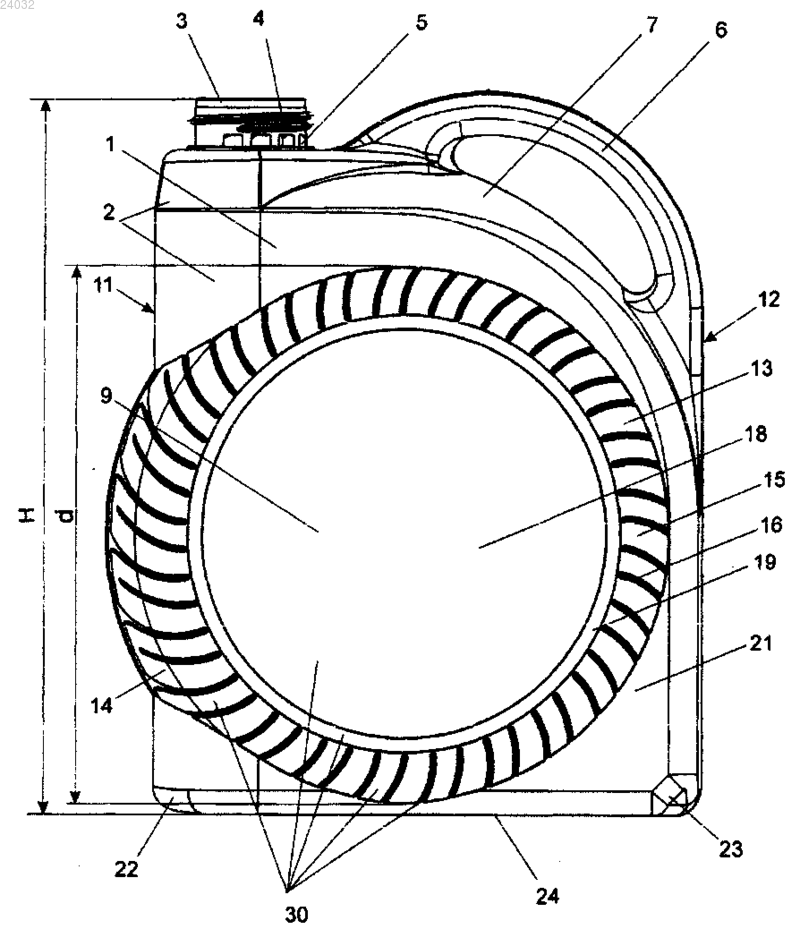

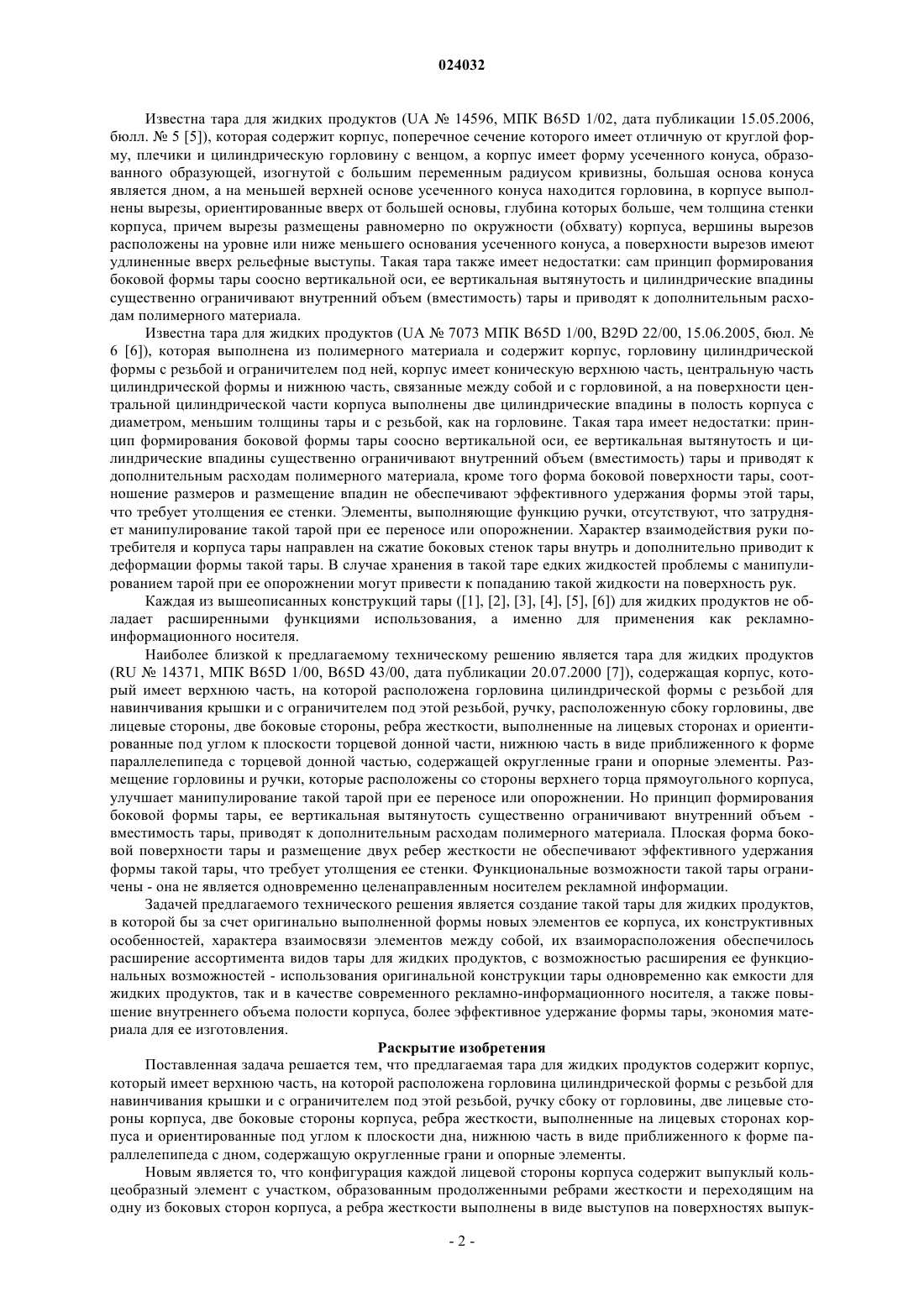

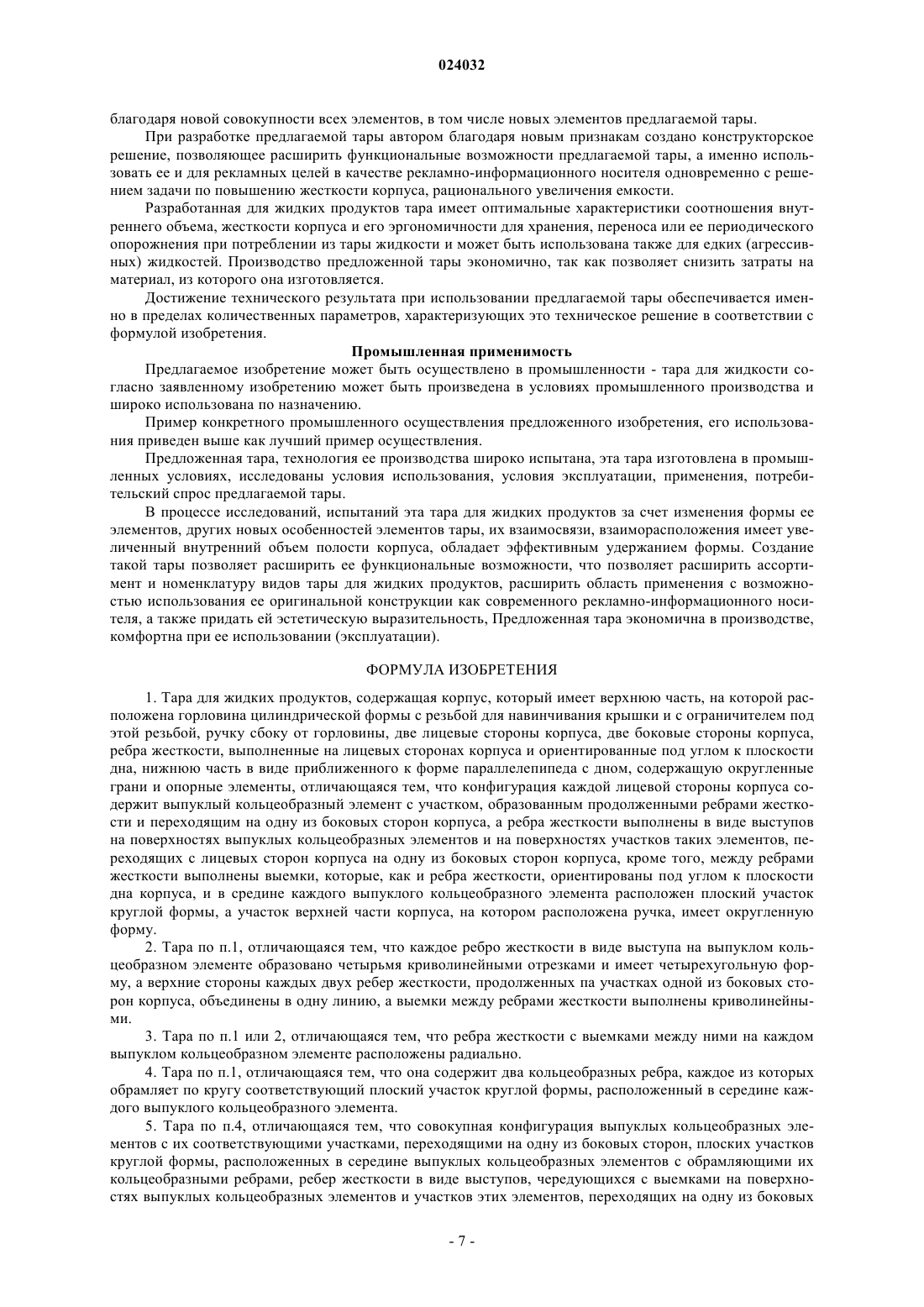

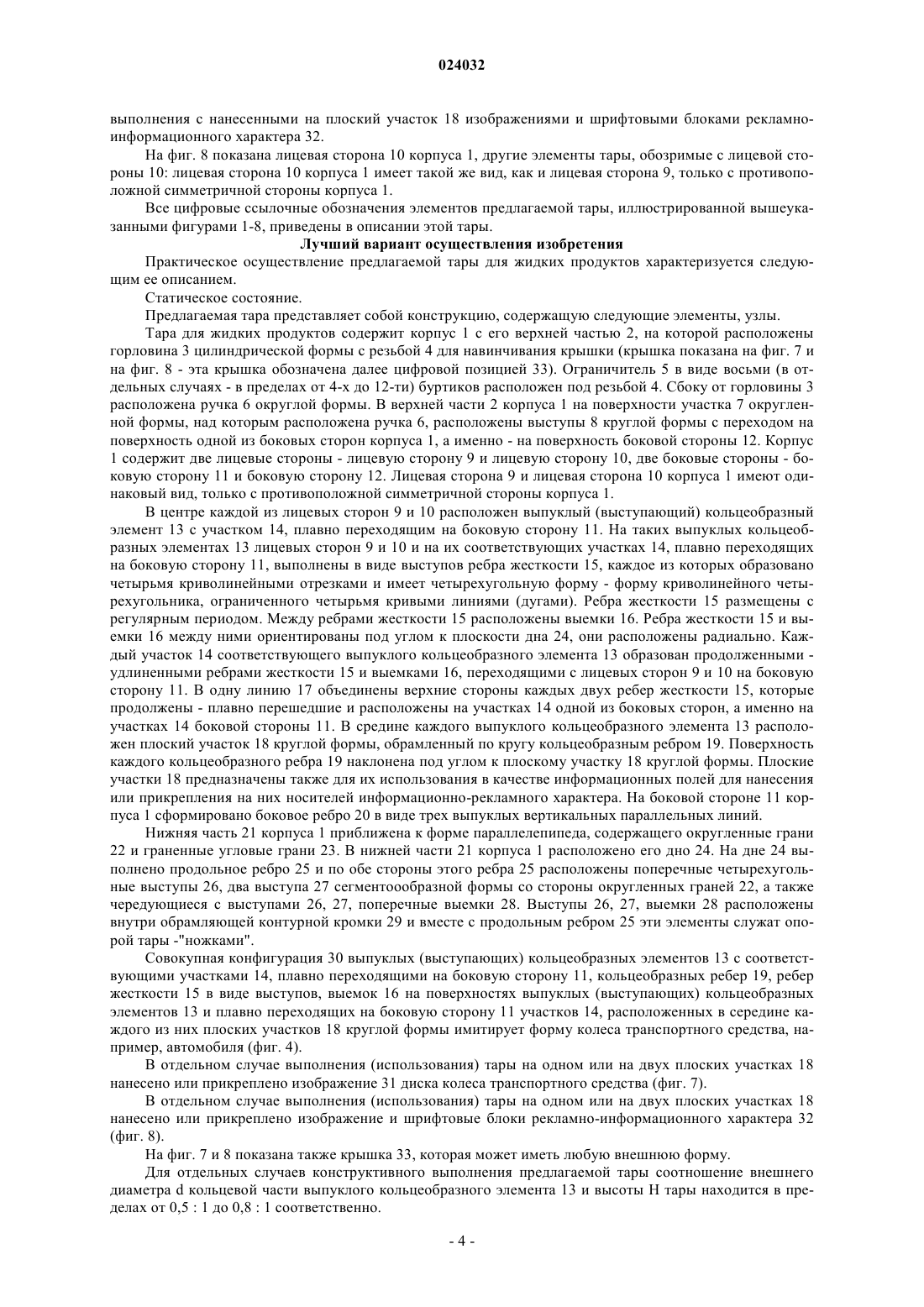

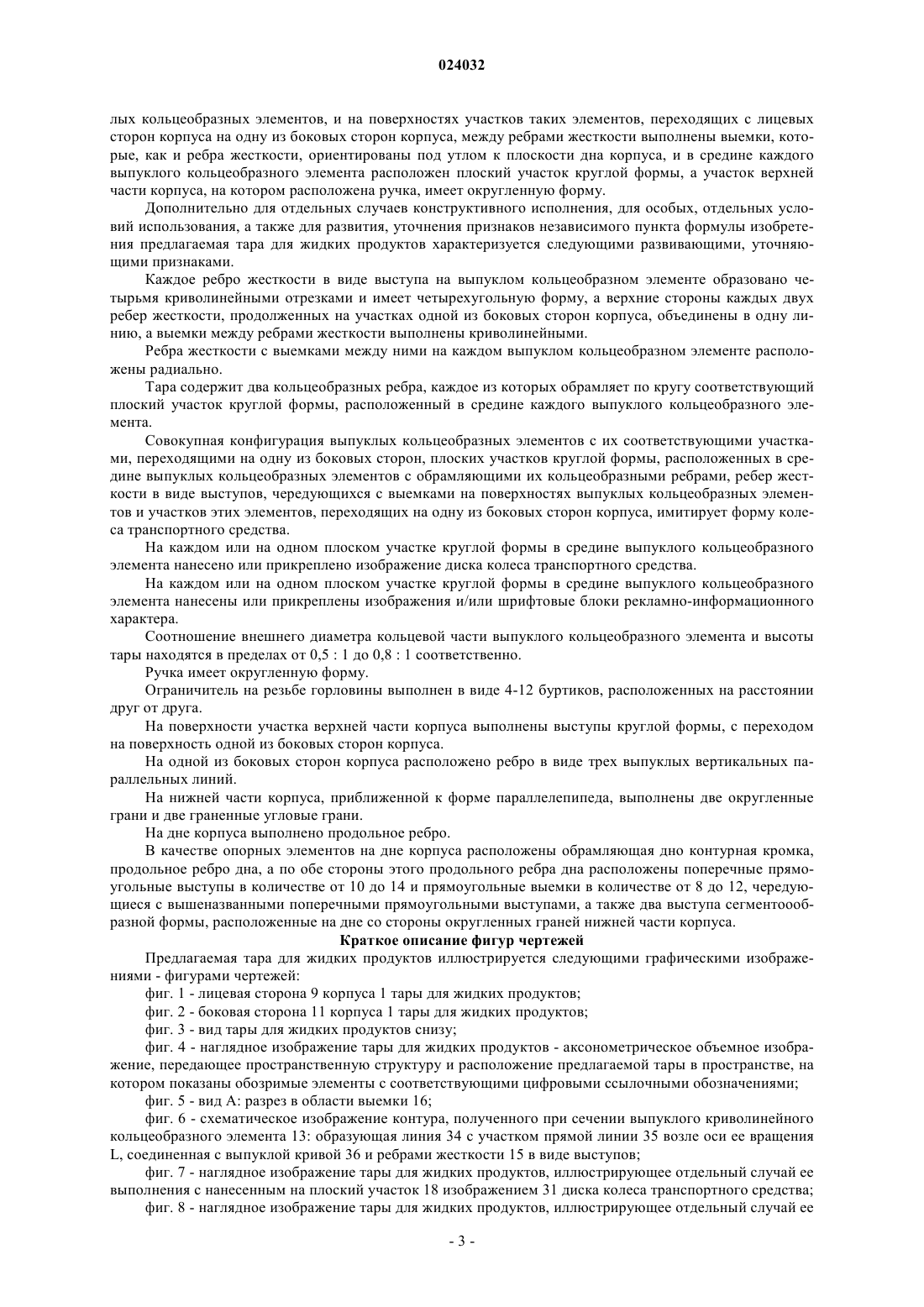

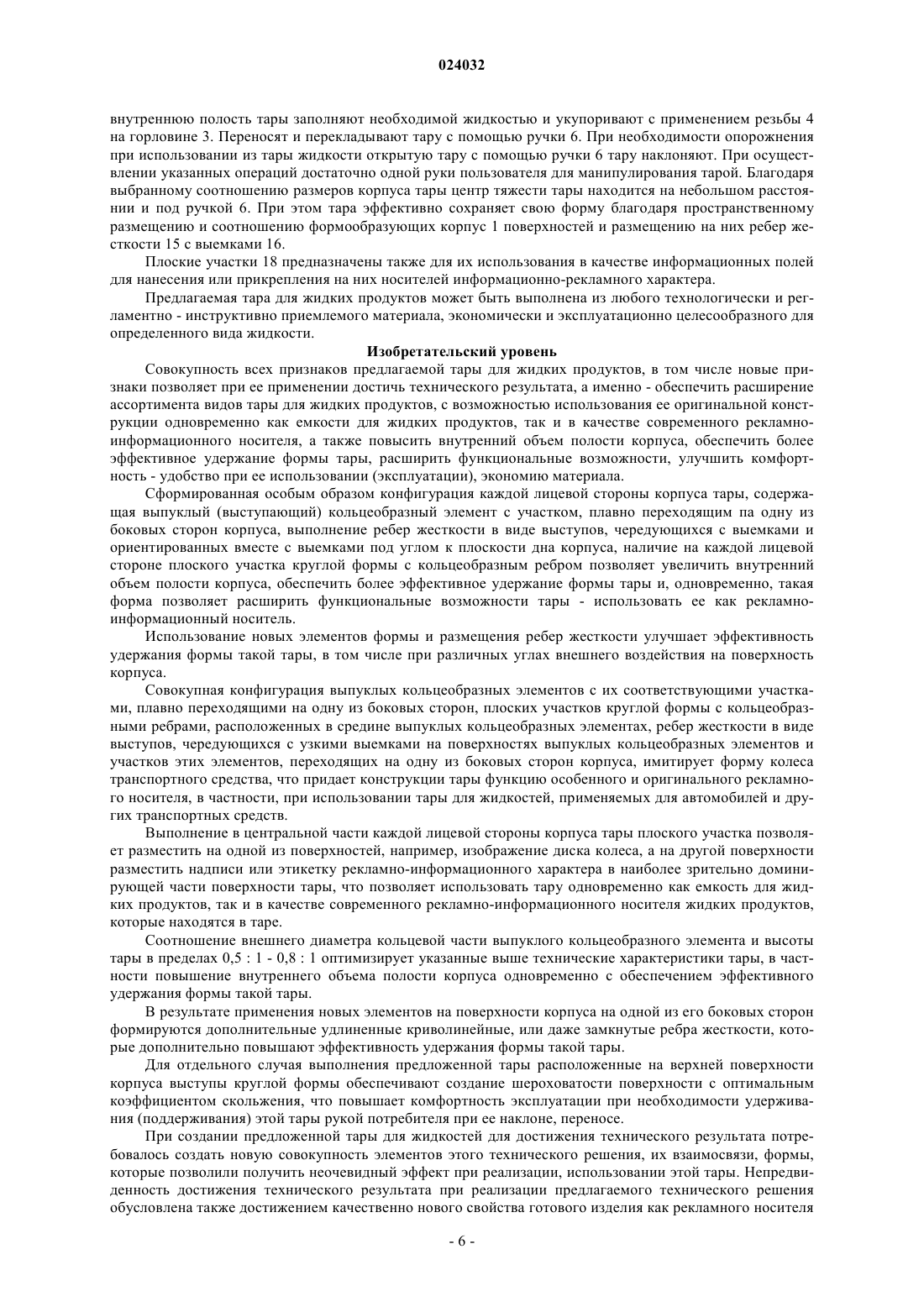

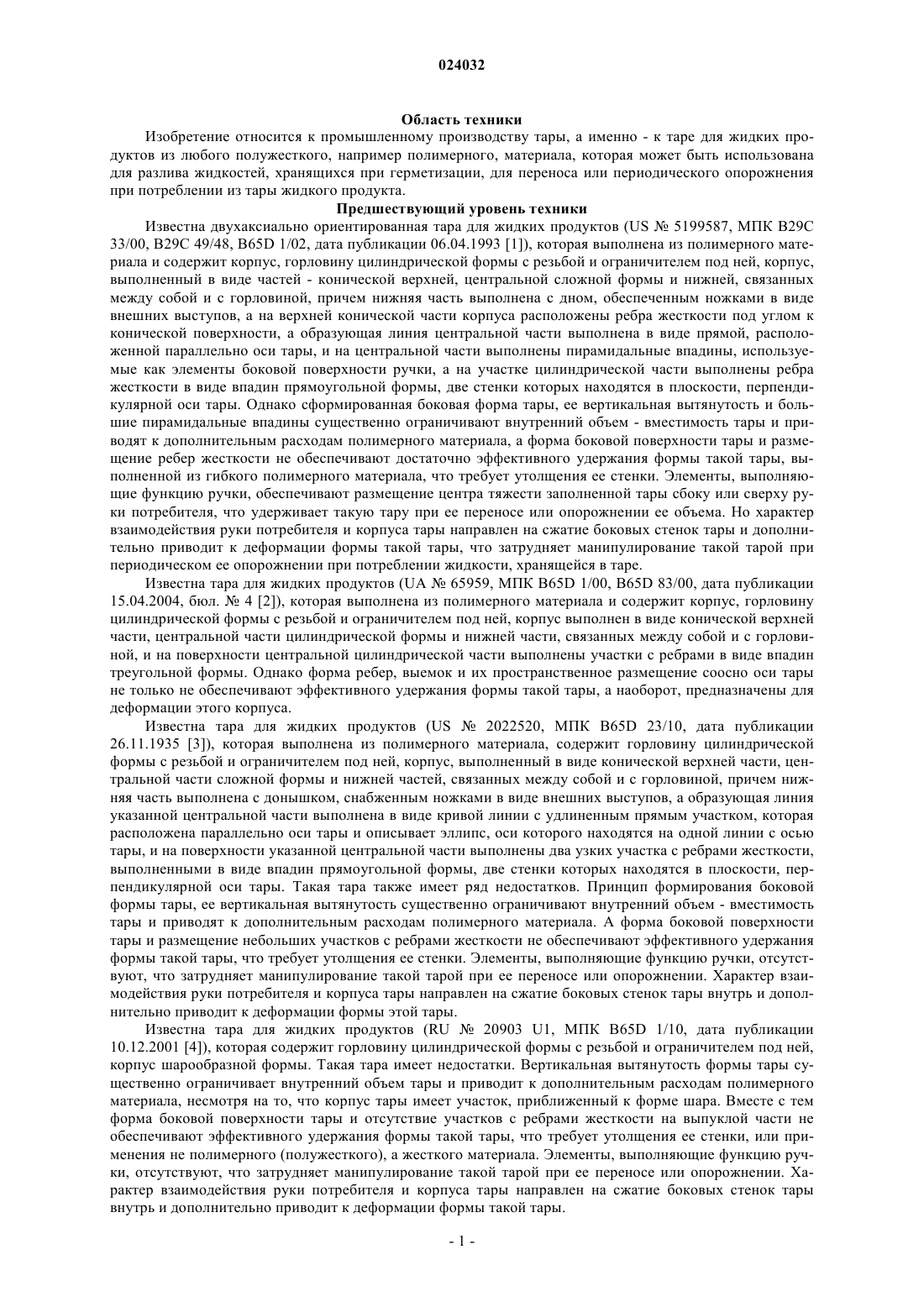

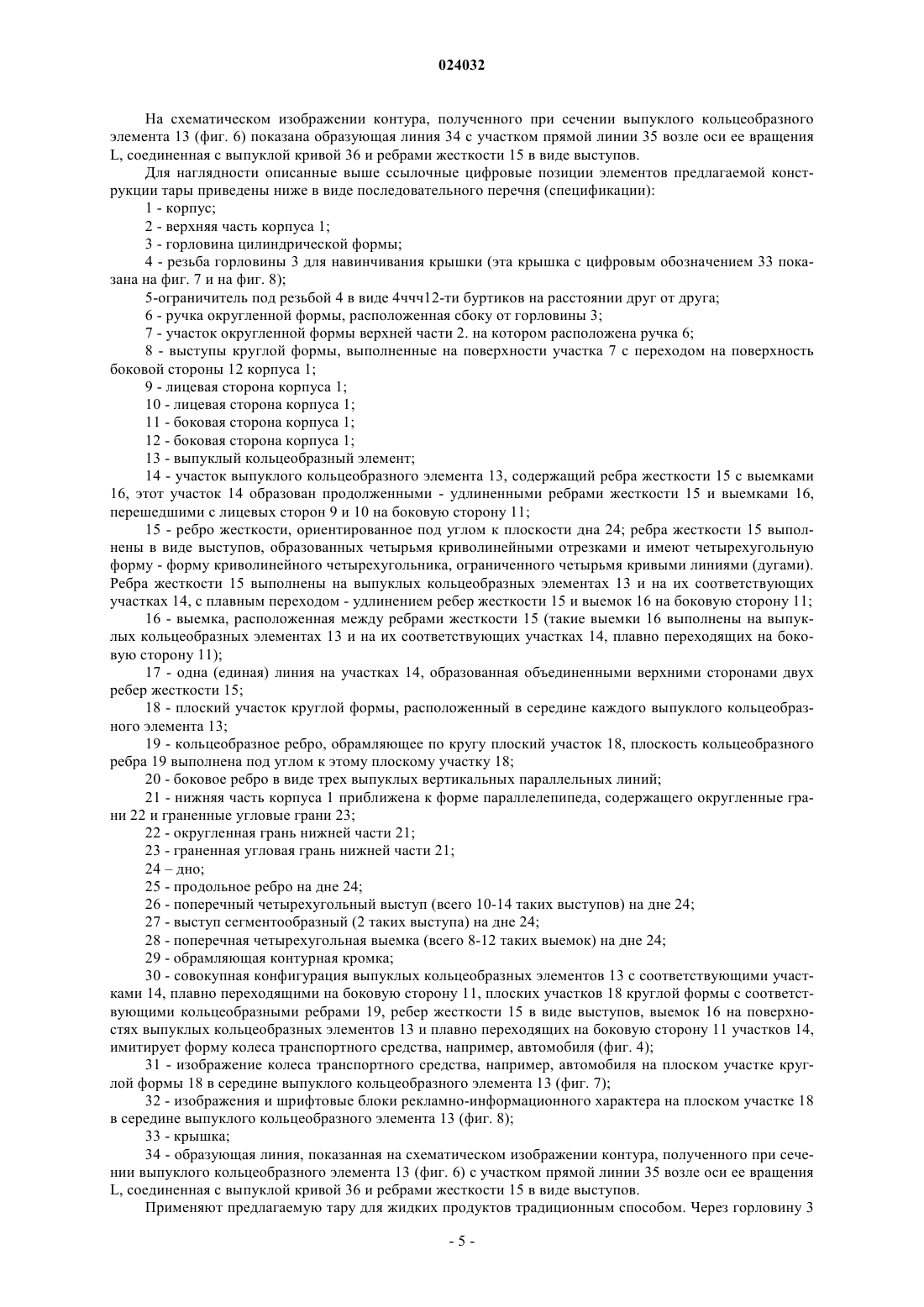

ТАРА ДЛЯ ЖИДКИХ ПРОДУКТОВ Изобретение относится к таре для жидких продуктов и может быть использовано для разлива жидкостей, для переноса или периодического опорожнения при потреблении из тары жидкого продукта. Имеет расширенные функции с применением тары как рекламно-информационного носителя, расширяет ассортимент, номенклатуру видов тары для жидких продуктов, позволяет повысить внутренний объем полости корпуса, обеспечить более эффективное удержание формы тары. Предлагаемая тара для жидких продуктов содержит корпус, который имеет верхнюю часть с горловиной, резьбой на ней для навинчивания крышки и с ограничителем под этой резьбой,ручку, две лицевые стороны, две боковые стороны, ребра жесткости, выполненные на лицевых сторонах и ориентированные под углом к плоскости торцевой донной части, нижнюю часть в виде приближенного к форме параллелепипеда с торцевой донной частью, содержащей округленные грани и опорные элементы. Новым является то, что конфигурация каждой лицевой стороны корпуса содержит выпуклый кольцеобразный элемент с участком, образованным удлиненными ребрами жесткости и переходящим на одну из боковых сторон корпуса; ребра жесткости выполнены в виде выступов на поверхностях выпуклых кольцеобразных элементов и участков таких элементов,переходящих на одну из боковых сторон корпуса; между ребрами жесткости выполнены выемки,которые как и ребра жесткости ориентированы под углом к плоскости дна корпуса; в средине каждого выпуклого кольцеобразного элемента расположен плоский участок круглой формы; участок верхней части корпуса, на котором расположена ручка, имеет округленную форму.(71)(72)(73) Заявитель, изобретатель и патентовладелец: ВАШУРКИН МЫХАЙЛО ЮРИЙОВЫЧ (UA) Область техники Изобретение относится к промышленному производству тары, а именно - к таре для жидких продуктов из любого полужесткого, например полимерного, материала, которая может быть использована для разлива жидкостей, хранящихся при герметизации, для переноса или периодического опорожнения при потреблении из тары жидкого продукта. Предшествующий уровень техники Известна двухаксиально ориентированная тара для жидких продуктов (US5199587, МПК В 29 С 33/00, В 29 С 49/48, B65D 1/02, дата публикации 06.04.1993 [1]), которая выполнена из полимерного материала и содержит корпус, горловину цилиндрической формы с резьбой и ограничителем под ней, корпус,выполненный в виде частей - конической верхней, центральной сложной формы и нижней, связанных между собой и с горловиной, причем нижняя часть выполнена с дном, обеспеченным ножками в виде внешних выступов, а на верхней конической части корпуса расположены ребра жесткости под углом к конической поверхности, а образующая линия центральной части выполнена в виде прямой, расположенной параллельно оси тары, и на центральной части выполнены пирамидальные впадины, используемые как элементы боковой поверхности ручки, а на участке цилиндрической части выполнены ребра жесткости в виде впадин прямоугольной формы, две стенки которых находятся в плоскости, перпендикулярной оси тары. Однако сформированная боковая форма тары, ее вертикальная вытянутость и большие пирамидальные впадины существенно ограничивают внутренний объем - вместимость тары и приводят к дополнительным расходам полимерного материала, а форма боковой поверхности тары и размещение ребер жесткости не обеспечивают достаточно эффективного удержания формы такой тары, выполненной из гибкого полимерного материала, что требует утолщения ее стенки. Элементы, выполняющие функцию ручки, обеспечивают размещение центра тяжести заполненной тары сбоку или сверху руки потребителя, что удерживает такую тару при ее переносе или опорожнении ее объема. Но характер взаимодействия руки потребителя и корпуса тары направлен на сжатие боковых стенок тары и дополнительно приводит к деформации формы такой тары, что затрудняет манипулирование такой тарой при периодическом ее опорожнении при потреблении жидкости, хранящейся в таре. Известна тара для жидких продуктов (UA65959, МПК B65D 1/00, B65D 83/00, дата публикации 15.04.2004, бюл.4 [2]), которая выполнена из полимерного материала и содержит корпус, горловину цилиндрической формы с резьбой и ограничителем под ней, корпус выполнен в виде конической верхней части, центральной части цилиндрической формы и нижней части, связанных между собой и с горловиной, и на поверхности центральной цилиндрической части выполнены участки с ребрами в виде впадин треугольной формы. Однако форма ребер, выемок и их пространственное размещение соосно оси тары не только не обеспечивают эффективного удержания формы такой тары, а наоборот, предназначены для деформации этого корпуса. Известна тара для жидких продуктов (US2022520, МПК B65D 23/10, дата публикации 26.11.1935 [3]), которая выполнена из полимерного материала, содержит горловину цилиндрической формы с резьбой и ограничителем под ней, корпус, выполненный в виде конической верхней части, центральной части сложной формы и нижней частей, связанных между собой и с горловиной, причем нижняя часть выполнена с донышком, снабженным ножками в виде внешних выступов, а образующая линия указанной центральной части выполнена в виде кривой линии с удлиненным прямым участком, которая расположена параллельно оси тары и описывает эллипс, оси которого находятся на одной линии с осью тары, и на поверхности указанной центральной части выполнены два узких участка с ребрами жесткости,выполненными в виде впадин прямоугольной формы, две стенки которых находятся в плоскости, перпендикулярной оси тары. Такая тара также имеет ряд недостатков. Принцип формирования боковой формы тары, ее вертикальная вытянутость существенно ограничивают внутренний объем - вместимость тары и приводят к дополнительным расходам полимерного материала. А форма боковой поверхности тары и размещение небольших участков с ребрами жесткости не обеспечивают эффективного удержания формы такой тары, что требует утолщения ее стенки. Элементы, выполняющие функцию ручки, отсутствуют, что затрудняет манипулирование такой тарой при ее переносе или опорожнении. Характер взаимодействия руки потребителя и корпуса тары направлен на сжатие боковых стенок тары внутрь и дополнительно приводит к деформации формы этой тары. Известна тара для жидких продуктов (RU20903 U1, МПК B65D 1/10, дата публикации 10.12.2001 [4]), которая содержит горловину цилиндрической формы с резьбой и ограничителем под ней,корпус шарообразной формы. Такая тара имеет недостатки. Вертикальная вытянутость формы тары существенно ограничивает внутренний объем тары и приводит к дополнительным расходам полимерного материала, несмотря на то, что корпус тары имеет участок, приближенный к форме шара. Вместе с тем форма боковой поверхности тары и отсутствие участков с ребрами жесткости на выпуклой части не обеспечивают эффективного удержания формы такой тары, что требует утолщения ее стенки, или применения не полимерного (полужесткого), а жесткого материала. Элементы, выполняющие функцию ручки, отсутствуют, что затрудняет манипулирование такой тарой при ее переносе или опорожнении. Характер взаимодействия руки потребителя и корпуса тары направлен на сжатие боковых стенок тары внутрь и дополнительно приводит к деформации формы такой тары. Известна тара для жидких продуктов (UA14596, МПК B65D 1/02, дата публикации 15.05.2006,бюлл.5 [5]), которая содержит корпус, поперечное сечение которого имеет отличную от круглой форму, плечики и цилиндрическую горловину с венцом, а корпус имеет форму усеченного конуса, образованного образующей, изогнутой с большим переменным радиусом кривизны, большая основа конуса является дном, а на меньшей верхней основе усеченного конуса находится горловина, в корпусе выполнены вырезы, ориентированные вверх от большей основы, глубина которых больше, чем толщина стенки корпуса, причем вырезы размещены равномерно по окружности (обхвату) корпуса, вершины вырезов расположены на уровне или ниже меньшего основания усеченного конуса, а поверхности вырезов имеют удлиненные вверх рельефные выступы. Такая тара также имеет недостатки: сам принцип формирования боковой формы тары соосно вертикальной оси, ее вертикальная вытянутость и цилиндрические впадины существенно ограничивают внутренний объем (вместимость) тары и приводят к дополнительным расходам полимерного материала. Известна тара для жидких продуктов (UA7073 МПК B65D 1/00, B29D 22/00, 15.06.2005, бюл.6 [6]), которая выполнена из полимерного материала и содержит корпус, горловину цилиндрической формы с резьбой и ограничителем под ней, корпус имеет коническую верхнюю часть, центральную часть цилиндрической формы и нижнюю часть, связанные между собой и с горловиной, а на поверхности центральной цилиндрической части корпуса выполнены две цилиндрические впадины в полость корпуса с диаметром, меньшим толщины тары и с резьбой, как на горловине. Такая тара имеет недостатки: принцип формирования боковой формы тары соосно вертикальной оси, ее вертикальная вытянутость и цилиндрические впадины существенно ограничивают внутренний объем (вместимость) тары и приводят к дополнительным расходам полимерного материала, кроме того форма боковой поверхности тары, соотношение размеров и размещение впадин не обеспечивают эффективного удержания формы этой тары,что требует утолщения ее стенки. Элементы, выполняющие функцию ручки, отсутствуют, что затрудняет манипулирование такой тарой при ее переносе или опорожнении. Характер взаимодействия руки потребителя и корпуса тары направлен на сжатие боковых стенок тары внутрь и дополнительно приводит к деформации формы такой тары. В случае хранения в такой таре едких жидкостей проблемы с манипулированием тарой при ее опорожнении могут привести к попаданию такой жидкости на поверхность рук. Каждая из вышеописанных конструкций тары ([1], [2], [3], [4], [5], [6]) для жидких продуктов не обладает расширенными функциями использования, а именно для применения как рекламноинформационного носителя. Наиболее близкой к предлагаемому техническому решению является тара для жидких продуктов(RU14371, МПК B65D 1/00, B65D 43/00, дата публикации 20.07.2000 [7]), содержащая корпус, который имеет верхнюю часть, на которой расположена горловина цилиндрической формы с резьбой для навинчивания крышки и с ограничителем под этой резьбой, ручку, расположенную сбоку горловины, две лицевые стороны, две боковые стороны, ребра жесткости, выполненные на лицевых сторонах и ориентированные под углом к плоскости торцевой донной части, нижнюю часть в виде приближенного к форме параллелепипеда с торцевой донной частью, содержащей округленные грани и опорные элементы. Размещение горловины и ручки, которые расположены со стороны верхнего торца прямоугольного корпуса,улучшает манипулирование такой тарой при ее переносе или опорожнении. Но принцип формирования боковой формы тары, ее вертикальная вытянутость существенно ограничивают внутренний объем вместимость тары, приводят к дополнительным расходам полимерного материала. Плоская форма боковой поверхности тары и размещение двух ребер жесткости не обеспечивают эффективного удержания формы такой тары, что требует утолщения ее стенки. Функциональные возможности такой тары ограничены - она не является одновременно целенаправленным носителем рекламной информации. Задачей предлагаемого технического решения является создание такой тары для жидких продуктов,в которой бы за счет оригинально выполненной формы новых элементов ее корпуса, их конструктивных особенностей, характера взаимосвязи элементов между собой, их взаиморасположения обеспечилось расширение ассортимента видов тары для жидких продуктов, с возможностью расширения ее функциональных возможностей - использования оригинальной конструкции тары одновременно как емкости для жидких продуктов, так и в качестве современного рекламно-информационного носителя, а также повышение внутреннего объема полости корпуса, более эффективное удержание формы тары, экономия материала для ее изготовления. Раскрытие изобретения Поставленная задача решается тем, что предлагаемая тара для жидких продуктов содержит корпус,который имеет верхнюю часть, на которой расположена горловина цилиндрической формы с резьбой для навинчивания крышки и с ограничителем под этой резьбой, ручку сбоку от горловины, две лицевые стороны корпуса, две боковые стороны корпуса, ребра жесткости, выполненные на лицевых сторонах корпуса и ориентированные под углом к плоскости дна, нижнюю часть в виде приближенного к форме параллелепипеда с дном, содержащую округленные грани и опорные элементы. Новым является то, что конфигурация каждой лицевой стороны корпуса содержит выпуклый кольцеобразный элемент с участком, образованным продолженными ребрами жесткости и переходящим на одну из боковых сторон корпуса, а ребра жесткости выполнены в виде выступов на поверхностях выпук-2 024032 лых кольцеобразных элементов, и на поверхностях участков таких элементов, переходящих с лицевых сторон корпуса на одну из боковых сторон корпуса, между ребрами жесткости выполнены выемки, которые, как и ребра жесткости, ориентированы под утлом к плоскости дна корпуса, и в средине каждого выпуклого кольцеобразного элемента расположен плоский участок круглой формы, а участок верхней части корпуса, на котором расположена ручка, имеет округленную форму. Дополнительно для отдельных случаев конструктивного исполнения, для особых, отдельных условий использования, а также для развития, уточнения признаков независимого пункта формулы изобретения предлагаемая тара для жидких продуктов характеризуется следующими развивающими, уточняющими признаками. Каждое ребро жесткости в виде выступа на выпуклом кольцеобразном элементе образовано четырьмя криволинейными отрезками и имеет четырехугольную форму, а верхние стороны каждых двух ребер жесткости, продолженных на участках одной из боковых сторон корпуса, объединены в одну линию, а выемки между ребрами жесткости выполнены криволинейными. Ребра жесткости с выемками между ними на каждом выпуклом кольцеобразном элементе расположены радиально. Тара содержит два кольцеобразных ребра, каждое из которых обрамляет по кругу соответствующий плоский участок круглой формы, расположенный в средине каждого выпуклого кольцеобразного элемента. Совокупная конфигурация выпуклых кольцеобразных элементов с их соответствующими участками, переходящими на одну из боковых сторон, плоских участков круглой формы, расположенных в средине выпуклых кольцеобразных элементов с обрамляющими их кольцеобразными ребрами, ребер жесткости в виде выступов, чередующихся с выемками на поверхностях выпуклых кольцеобразных элементов и участков этих элементов, переходящих на одну из боковых сторон корпуса, имитирует форму колеса транспортного средства. На каждом или на одном плоском участке круглой формы в средине выпуклого кольцеобразного элемента нанесено или прикреплено изображение диска колеса транспортного средства. На каждом или на одном плоском участке круглой формы в средине выпуклого кольцеобразного элемента нанесены или прикреплены изображения и/или шрифтовые блоки рекламно-информационного характера. Соотношение внешнего диаметра кольцевой части выпуклого кольцеобразного элемента и высоты тары находятся в пределах от 0,5 : 1 до 0,8 : 1 соответственно. Ручка имеет округленную форму. Ограничитель на резьбе горловины выполнен в виде 4-12 буртиков, расположенных на расстоянии друг от друга. На поверхности участка верхней части корпуса выполнены выступы круглой формы, с переходом на поверхность одной из боковых сторон корпуса. На одной из боковых сторон корпуса расположено ребро в виде трех выпуклых вертикальных параллельных линий. На нижней части корпуса, приближенной к форме параллелепипеда, выполнены две округленные грани и две граненные угловые грани. На дне корпуса выполнено продольное ребро. В качестве опорных элементов на дне корпуса расположены обрамляющая дно контурная кромка,продольное ребро дна, а по обе стороны этого продольного ребра дна расположены поперечные прямоугольные выступы в количестве от 10 до 14 и прямоугольные выемки в количестве от 8 до 12, чередующиеся с вышеназванными поперечными прямоугольными выступами, а также два выступа сегментоообразной формы, расположенные на дне со стороны округленных граней нижней части корпуса. Краткое описание фигур чертежей Предлагаемая тара для жидких продуктов иллюстрируется следующими графическими изображениями - фигурами чертежей: фиг. 1 - лицевая сторона 9 корпуса 1 тары для жидких продуктов; фиг. 2 - боковая сторона 11 корпуса 1 тары для жидких продуктов; фиг. 3 - вид тары для жидких продуктов снизу; фиг. 4 - наглядное изображение тары для жидких продуктов - аксонометрическое объемное изображение, передающее пространственную структуру и расположение предлагаемой тары в пространстве, на котором показаны обозримые элементы с соответствующими цифровыми ссылочными обозначениями; фиг. 5 - вид А: разрез в области выемки 16; фиг. 6 - схематическое изображение контура, полученного при сечении выпуклого криволинейного кольцеобразного элемента 13: образующая линия 34 с участком прямой линии 35 возле оси ее вращенияL, соединенная с выпуклой кривой 36 и ребрами жесткости 15 в виде выступов; фиг. 7 - наглядное изображение тары для жидких продуктов, иллюстрирующее отдельный случай ее выполнения с нанесенным на плоский участок 18 изображением 31 диска колеса транспортного средства; фиг. 8 - наглядное изображение тары для жидких продуктов, иллюстрирующее отдельный случай ее выполнения с нанесенными на плоский участок 18 изображениями и шрифтовыми блоками рекламноинформационного характера 32. На фиг. 8 показана лицевая сторона 10 корпуса 1, другие элементы тары, обозримые с лицевой стороны 10: лицевая сторона 10 корпуса 1 имеет такой же вид, как и лицевая сторона 9, только с противоположной симметричной стороны корпуса 1. Все цифровые ссылочные обозначения элементов предлагаемой тары, иллюстрированной вышеуказанными фигурами 1-8, приведены в описании этой тары. Лучший вариант осуществления изобретения Практическое осуществление предлагаемой тары для жидких продуктов характеризуется следующим ее описанием. Статическое состояние. Предлагаемая тара представляет собой конструкцию, содержащую следующие элементы, узлы. Тара для жидких продуктов содержит корпус 1 с его верхней частью 2, на которой расположены горловина 3 цилиндрической формы с резьбой 4 для навинчивания крышки (крышка показана на фиг. 7 и на фиг. 8 - эта крышка обозначена далее цифровой позицией 33). Ограничитель 5 в виде восьми (в отдельных случаях - в пределах от 4-х до 12-ти) буртиков расположен под резьбой 4. Сбоку от горловины 3 расположена ручка 6 округлой формы. В верхней части 2 корпуса 1 на поверхности участка 7 округленной формы, над которым расположена ручка 6, расположены выступы 8 круглой формы с переходом на поверхность одной из боковых сторон корпуса 1, а именно - на поверхность боковой стороны 12. Корпус 1 содержит две лицевые стороны - лицевую сторону 9 и лицевую сторону 10, две боковые стороны - боковую сторону 11 и боковую сторону 12. Лицевая сторона 9 и лицевая сторона 10 корпуса 1 имеют одинаковый вид, только с противоположной симметричной стороны корпуса 1. В центре каждой из лицевых сторон 9 и 10 расположен выпуклый (выступающий) кольцеобразный элемент 13 с участком 14, плавно переходящим на боковую сторону 11. На таких выпуклых кольцеобразных элементах 13 лицевых сторон 9 и 10 и на их соответствующих участках 14, плавно переходящих на боковую сторону 11, выполнены в виде выступов ребра жесткости 15, каждое из которых образовано четырьмя криволинейными отрезками и имеет четырехугольную форму - форму криволинейного четырехугольника, ограниченного четырьмя кривыми линиями (дугами). Ребра жесткости 15 размещены с регулярным периодом. Между ребрами жесткости 15 расположены выемки 16. Ребра жесткости 15 и выемки 16 между ними ориентированы под углом к плоскости дна 24, они расположены радиально. Каждый участок 14 соответствующего выпуклого кольцеобразного элемента 13 образован продолженными удлиненными ребрами жесткости 15 и выемками 16, переходящими с лицевых сторон 9 и 10 на боковую сторону 11. В одну линию 17 объединены верхние стороны каждых двух ребер жесткости 15, которые продолжены - плавно перешедшие и расположены на участках 14 одной из боковых сторон, а именно на участках 14 боковой стороны 11. В средине каждого выпуклого кольцеобразного элемента 13 расположен плоский участок 18 круглой формы, обрамленный по кругу кольцеобразным ребром 19. Поверхность каждого кольцеобразного ребра 19 наклонена под углом к плоскому участку 18 круглой формы. Плоские участки 18 предназначены также для их использования в качестве информационных полей для нанесения или прикрепления на них носителей информационно-рекламного характера. На боковой стороне 11 корпуса 1 сформировано боковое ребро 20 в виде трех выпуклых вертикальных параллельных линий. Нижняя часть 21 корпуса 1 приближена к форме параллелепипеда, содержащего округленные грани 22 и граненные угловые грани 23. В нижней части 21 корпуса 1 расположено его дно 24. На дне 24 выполнено продольное ребро 25 и по обе стороны этого ребра 25 расположены поперечные четырехугольные выступы 26, два выступа 27 сегментоообразной формы со стороны округленных граней 22, а также чередующиеся с выступами 26, 27, поперечные выемки 28. Выступы 26, 27, выемки 28 расположены внутри обрамляющей контурной кромки 29 и вместе с продольным ребром 25 эти элементы служат опорой тары -"ножками". Совокупная конфигурация 30 выпуклых (выступающих) кольцеобразных элементов 13 с соответствующими участками 14, плавно переходящими на боковую сторону 11, кольцеобразных ребер 19, ребер жесткости 15 в виде выступов, выемок 16 на поверхностях выпуклых (выступающих) кольцеобразных элементов 13 и плавно переходящих на боковую сторону 11 участков 14, расположенных в середине каждого из них плоских участков 18 круглой формы имитирует форму колеса транспортного средства, например, автомобиля (фиг. 4). В отдельном случае выполнения (использования) тары на одном или на двух плоских участках 18 нанесено или прикреплено изображение 31 диска колеса транспортного средства (фиг. 7). В отдельном случае выполнения (использования) тары на одном или на двух плоских участках 18 нанесено или прикреплено изображение и шрифтовые блоки рекламно-информационного характера 32(фиг. 8). На фиг. 7 и 8 показана также крышка 33, которая может иметь любую внешнюю форму. Для отдельных случаев конструктивного выполнения предлагаемой тары соотношение внешнего диаметра d кольцевой части выпуклого кольцеобразного элемента 13 и высоты Н тары находится в пределах от 0,5 : 1 до 0,8 : 1 соответственно. На схематическом изображении контура, полученного при сечении выпуклого кольцеобразного элемента 13 (фиг. 6) показана образующая линия 34 с участком прямой линии 35 возле оси ее вращенияL, соединенная с выпуклой кривой 36 и ребрами жесткости 15 в виде выступов. Для наглядности описанные выше ссылочные цифровые позиции элементов предлагаемой конструкции тары приведены ниже в виде последовательного перечня (спецификации): 1 - корпус; 2 - верхняя часть корпуса 1; 3 - горловина цилиндрической формы; 4 - резьба горловины 3 для навинчивания крышки (эта крышка с цифровым обозначением 33 показана на фиг. 7 и на фиг. 8); 5-ограничитель под резьбой 4 в виде 4 ччч 12-ти буртиков на расстоянии друг от друга; 6 - ручка округленной формы, расположенная сбоку от горловины 3; 7 - участок округленной формы верхней части 2. на котором расположена ручка 6; 8 - выступы круглой формы, выполненные на поверхности участка 7 с переходом на поверхность боковой стороны 12 корпуса 1; 9 - лицевая сторона корпуса 1; 10 - лицевая сторона корпуса 1; 11 - боковая сторона корпуса 1; 12 - боковая сторона корпуса 1; 13 - выпуклый кольцеобразный элемент; 14 - участок выпуклого кольцеобразного элемента 13, содержащий ребра жесткости 15 с выемками 16, этот участок 14 образован продолженными - удлиненными ребрами жесткости 15 и выемками 16,перешедшими с лицевых сторон 9 и 10 на боковую сторону 11; 15 - ребро жесткости, ориентированное под углом к плоскости дна 24; ребра жесткости 15 выполнены в виде выступов, образованных четырьмя криволинейными отрезками и имеют четырехугольную форму - форму криволинейного четырехугольника, ограниченного четырьмя кривыми линиями (дугами). Ребра жесткости 15 выполнены на выпуклых кольцеобразных элементах 13 и на их соответствующих участках 14, с плавным переходом - удлинением ребер жесткости 15 и выемок 16 на боковую сторону 11; 16 - выемка, расположенная между ребрами жесткости 15 (такие выемки 16 выполнены на выпуклых кольцеобразных элементах 13 и на их соответствующих участках 14, плавно переходящих на боковую сторону 11); 17 - одна (единая) линия на участках 14, образованная объединенными верхними сторонами двух ребер жесткости 15; 18 - плоский участок круглой формы, расположенный в середине каждого выпуклого кольцеобразного элемента 13; 19 - кольцеобразное ребро, обрамляющее по кругу плоский участок 18, плоскость кольцеобразного ребра 19 выполнена под углом к этому плоскому участку 18; 20 - боковое ребро в виде трех выпуклых вертикальных параллельных линий; 21 - нижняя часть корпуса 1 приближена к форме параллелепипеда, содержащего округленные грани 22 и граненные угловые грани 23; 22 - округленная грань нижней части 21; 23 - граненная угловая грань нижней части 21; 24 дно; 25 - продольное ребро на дне 24; 26 - поперечный четырехугольный выступ (всего 10-14 таких выступов) на дне 24; 27 - выступ сегментообразный (2 таких выступа) на дне 24; 28 - поперечная четырехугольная выемка (всего 8-12 таких выемок) на дне 24; 29 - обрамляющая контурная кромка; 30 - совокупная конфигурация выпуклых кольцеобразных элементов 13 с соответствующими участками 14, плавно переходящими на боковую сторону 11, плоских участков 18 круглой формы с соответствующими кольцеобразными ребрами 19, ребер жесткости 15 в виде выступов, выемок 16 на поверхностях выпуклых кольцеобразных элементов 13 и плавно переходящих на боковую сторону 11 участков 14,имитирует форму колеса транспортного средства, например, автомобиля (фиг. 4); 31 - изображение колеса транспортного средства, например, автомобиля на плоском участке круглой формы 18 в середине выпуклого кольцеобразного элемента 13 (фиг. 7); 32 - изображения и шрифтовые блоки рекламно-информационного характера на плоском участке 18 в середине выпуклого кольцеобразного элемента 13 (фиг. 8); 33 - крышка; 34 - образующая линия, показанная на схематическом изображении контура, полученного при сечении выпуклого кольцеобразного элемента 13 (фиг. 6) с участком прямой линии 35 возле оси ее вращенияL, соединенная с выпуклой кривой 36 и ребрами жесткости 15 в виде выступов. Применяют предлагаемую тару для жидких продуктов традиционным способом. Через горловину 3 внутреннюю полость тары заполняют необходимой жидкостью и укупоривают с применением резьбы 4 на горловине 3. Переносят и перекладывают тару с помощью ручки 6. При необходимости опорожнения при использовании из тары жидкости открытую тару с помощью ручки 6 тару наклоняют. При осуществлении указанных операций достаточно одной руки пользователя для манипулирования тарой. Благодаря выбранному соотношению размеров корпуса тары центр тяжести тары находится на небольшом расстоянии и под ручкой 6. При этом тара эффективно сохраняет свою форму благодаря пространственному размещению и соотношению формообразующих корпус 1 поверхностей и размещению на них ребер жесткости 15 с выемками 16. Плоские участки 18 предназначены также для их использования в качестве информационных полей для нанесения или прикрепления на них носителей информационно-рекламного характера. Предлагаемая тара для жидких продуктов может быть выполнена из любого технологически и регламентно - инструктивно приемлемого материала, экономически и эксплуатационно целесообразного для определенного вида жидкости. Изобретательский уровень Совокупность всех признаков предлагаемой тары для жидких продуктов, в том числе новые признаки позволяет при ее применении достичь технического результата, а именно - обеспечить расширение ассортимента видов тары для жидких продуктов, с возможностью использования ее оригинальной конструкции одновременно как емкости для жидких продуктов, так и в качестве современного рекламноинформационного носителя, а также повысить внутренний объем полости корпуса, обеспечить более эффективное удержание формы тары, расширить функциональные возможности, улучшить комфортность - удобство при ее использовании (эксплуатации), экономию материала. Сформированная особым образом конфигурация каждой лицевой стороны корпуса тары, содержащая выпуклый (выступающий) кольцеобразный элемент с участком, плавно переходящим па одну из боковых сторон корпуса, выполнение ребер жесткости в виде выступов, чередующихся с выемками и ориентированных вместе с выемками под углом к плоскости дна корпуса, наличие на каждой лицевой стороне плоского участка круглой формы с кольцеобразным ребром позволяет увеличить внутренний объем полости корпуса, обеспечить более эффективное удержание формы тары и, одновременно, такая форма позволяет расширить функциональные возможности тары - использовать ее как рекламноинформационный носитель. Использование новых элементов формы и размещения ребер жесткости улучшает эффективность удержания формы такой тары, в том числе при различных углах внешнего воздействия на поверхность корпуса. Совокупная конфигурация выпуклых кольцеобразных элементов с их соответствующими участками, плавно переходящими на одну из боковых сторон, плоских участков круглой формы с кольцеобразными ребрами, расположенных в средине выпуклых кольцеобразных элементах, ребер жесткости в виде выступов, чередующихся с узкими выемками на поверхностях выпуклых кольцеобразных элементов и участков этих элементов, переходящих на одну из боковых сторон корпуса, имитирует форму колеса транспортного средства, что придает конструкции тары функцию особенного и оригинального рекламного носителя, в частности, при использовании тары для жидкостей, применяемых для автомобилей и других транспортных средств. Выполнение в центральной части каждой лицевой стороны корпуса тары плоского участка позволяет разместить на одной из поверхностей, например, изображение диска колеса, а на другой поверхности разместить надписи или этикетку рекламно-информационного характера в наиболее зрительно доминирующей части поверхности тары, что позволяет использовать тару одновременно как емкость для жидких продуктов, так и в качестве современного рекламно-информационного носителя жидких продуктов,которые находятся в таре. Соотношение внешнего диаметра кольцевой части выпуклого кольцеобразного элемента и высоты тары в пределах 0,5 : 1 - 0,8 : 1 оптимизирует указанные выше технические характеристики тары, в частности повышение внутреннего объема полости корпуса одновременно с обеспечением эффективного удержания формы такой тары. В результате применения новых элементов на поверхности корпуса на одной из его боковых сторон формируются дополнительные удлиненные криволинейные, или даже замкнутые ребра жесткости, которые дополнительно повышают эффективность удержания формы такой тары. Для отдельного случая выполнения предложенной тары расположенные на верхней поверхности корпуса выступы круглой формы обеспечивают создание шероховатости поверхности с оптимальным коэффициентом скольжения, что повышает комфортность эксплуатации при необходимости удерживания (поддерживания) этой тары рукой потребителя при ее наклоне, переносе. При создании предложенной тары для жидкостей для достижения технического результата потребовалось создать новую совокупность элементов этого технического решения, их взаимосвязи, формы,которые позволили получить неочевидный эффект при реализации, использовании этой тары. Непредвиденность достижения технического результата при реализации предлагаемого технического решения обусловлена также достижением качественно нового свойства готового изделия как рекламного носителя благодаря новой совокупности всех элементов, в том числе новых элементов предлагаемой тары. При разработке предлагаемой тары автором благодаря новым признакам создано конструкторское решение, позволяющее расширить функциональные возможности предлагаемой тары, а именно использовать ее и для рекламных целей в качестве рекламно-информационного носителя одновременно с решением задачи по повышению жесткости корпуса, рационального увеличения емкости. Разработанная для жидких продуктов тара имеет оптимальные характеристики соотношения внутреннего объема, жесткости корпуса и его эргономичности для хранения, переноса или ее периодического опорожнения при потреблении из тары жидкости и может быть использована также для едких (агрессивных) жидкостей. Производство предложенной тары экономично, так как позволяет снизить затраты на материал, из которого она изготовляется. Достижение технического результата при использовании предлагаемой тары обеспечивается именно в пределах количественных параметров, характеризующих это техническое решение в соответствии с формулой изобретения. Промышленная применимость Предлагаемое изобретение может быть осуществлено в промышленности - тара для жидкости согласно заявленному изобретению может быть произведена в условиях промышленного производства и широко использована по назначению. Пример конкретного промышленного осуществления предложенного изобретения, его использования приведен выше как лучший пример осуществления. Предложенная тара, технология ее производства широко испытана, эта тара изготовлена в промышленных условиях, исследованы условия использования, условия эксплуатации, применения, потребительский спрос предлагаемой тары. В процессе исследований, испытаний эта тара для жидких продуктов за счет изменения формы ее элементов, других новых особенностей элементов тары, их взаимосвязи, взаиморасположения имеет увеличенный внутренний объем полости корпуса, обладает эффективным удержанием формы. Создание такой тары позволяет расширить ее функциональные возможности, что позволяет расширить ассортимент и номенклатуру видов тары для жидких продуктов, расширить область применения с возможностью использования ее оригинальной конструкции как современного рекламно-информационного носителя, а также придать ей эстетическую выразительность, Предложенная тара экономична в производстве,комфортна при ее использовании (эксплуатации). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Тара для жидких продуктов, содержащая корпус, который имеет верхнюю часть, на которой расположена горловина цилиндрической формы с резьбой для навинчивания крышки и с ограничителем под этой резьбой, ручку сбоку от горловины, две лицевые стороны корпуса, две боковые стороны корпуса,ребра жесткости, выполненные на лицевых сторонах корпуса и ориентированные под углом к плоскости дна, нижнюю часть в виде приближенного к форме параллелепипеда с дном, содержащую округленные грани и опорные элементы, отличающаяся тем, что конфигурация каждой лицевой стороны корпуса содержит выпуклый кольцеобразный элемент с участком, образованным продолженными ребрами жесткости и переходящим на одну из боковых сторон корпуса, а ребра жесткости выполнены в виде выступов на поверхностях выпуклых кольцеобразных элементов и на поверхностях участков таких элементов, переходящих с лицевых сторон корпуса на одну из боковых сторон корпуса, кроме того, между ребрами жесткости выполнены выемки, которые, как и ребра жесткости, ориентированы под углом к плоскости дна корпуса, и в средине каждого выпуклого кольцеобразного элемента расположен плоский участок круглой формы, а участок верхней части корпуса, на котором расположена ручка, имеет округленную форму. 2. Тара по п.1, отличающаяся тем, что каждое ребро жесткости в виде выступа на выпуклом кольцеобразном элементе образовано четырьмя криволинейными отрезками и имеет четырехугольную форму, а верхние стороны каждых двух ребер жесткости, продолженных па участках одной из боковых сторон корпуса, объединены в одну линию, а выемки между ребрами жесткости выполнены криволинейными. 3. Тара по п.1 или 2, отличающаяся тем, что ребра жесткости с выемками между ними на каждом выпуклом кольцеобразном элементе расположены радиально. 4. Тара по п.1, отличающаяся тем, что она содержит два кольцеобразных ребра, каждое из которых обрамляет по кругу соответствующий плоский участок круглой формы, расположенный в середине каждого выпуклого кольцеобразного элемента. 5. Тара по п.4, отличающаяся тем, что совокупная конфигурация выпуклых кольцеобразных элементов с их соответствующими участками, переходящими на одну из боковых сторон, плоских участков круглой формы, расположенных в середине выпуклых кольцеобразных элементов с обрамляющими их кольцеобразными ребрами, ребер жесткости в виде выступов, чередующихся с выемками на поверхностях выпуклых кольцеобразных элементов и участков этих элементов, переходящих на одну из боковых сторон корпуса, имитирует форму колеса транспортного средства. 6. Тара по п.1 или 5, отличающаяся тем, что на каждом или на одном плоском участке круглой формы в середине выпуклого кольцеобразного элемента нанесено или прикреплено изображение диска колеса транспортного средства,7. Тара по п.1 или 5, отличающаяся тем, что на каждом или на одном плоском участке круглой формы в середине выпуклого кольцеобразного элемента нанесены или прикреплены изображения и/или шрифтовые блоки рекламно-информационного характера. 8. Тара по п.1, отличающаяся тем, что соотношения внешнего диаметра кольцевой части выпуклого кольцеобразного элемента и высоты тары находятся в пределах от 0,5:1 до 0,8:1 соответственно. 9. Тара по п.1, отличающаяся тем, что ручка имеет округленную форму. 10. Тара по п.1, отличающаяся тем, что ограничитель на резьбе горловины выполнен в виде 4-12 буртиков, расположенных на расстоянии друг от друга. 11. Тара по п.1, отличающаяся тем, что на поверхности участка верхней части корпуса выполнены выступы круглой формы с переходом на поверхность одной из боковых сторон корпуса. 12. Тара по п.1, отличающаяся тем, что на одной из боковых сторон корпуса расположено ребро в виде трех выпуклых вертикальных параллельных линий. 13. Тара по п.1, отличающаяся тем, что на нижней части корпуса, приближенной к форме параллелепипеда, выполнены две округленные грани и две граненные угловые грани. 14. Тара по п.1, отличающаяся тем, что на торцевой донной части корпуса выполнено продольное ребро. 15. Тара по п.1, отличающаяся тем, что в качестве опорных элементов на дне корпуса расположены обрамляющая дно контурная кромка, продольное ребро дна, а по обе стороны этого продольного ребра дна расположены поперечные прямоугольные выступы в количестве от 10 до 14 и прямоугольные выемки в количестве от 8 до 12, чередующиеся с поперечными прямоугольными выступами, а также два выступа сегментоообразной формы, расположенные на дне со стороны округленных граней нижней части корпуса.
