Система напольного профиля

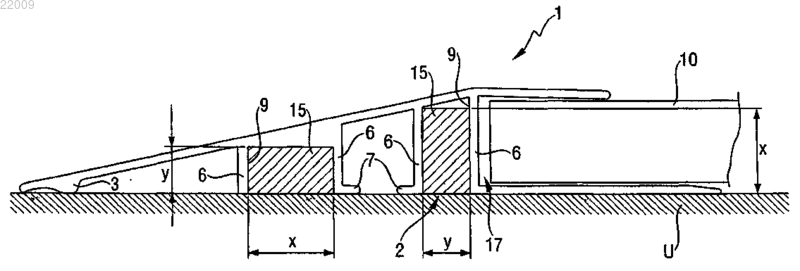

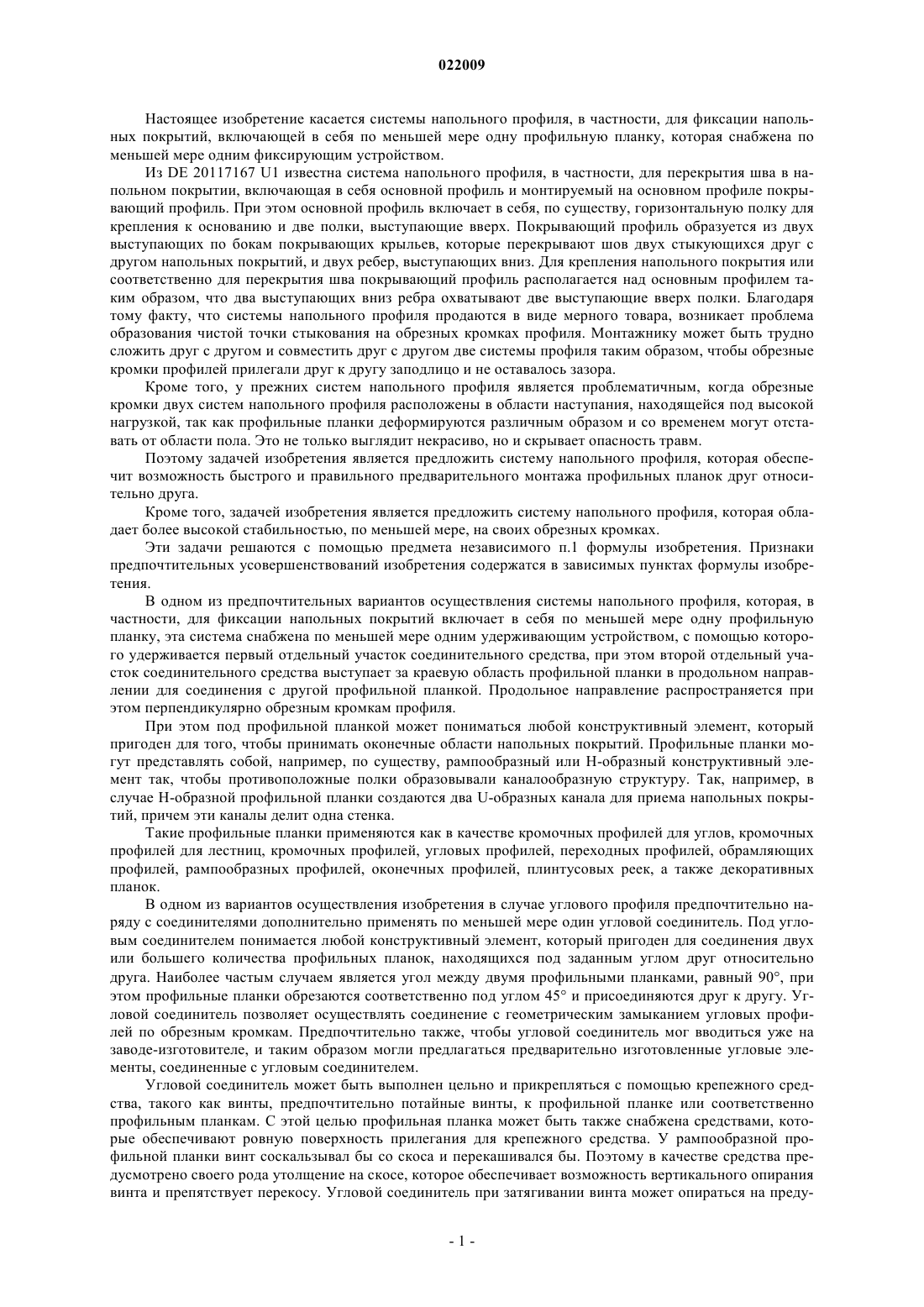

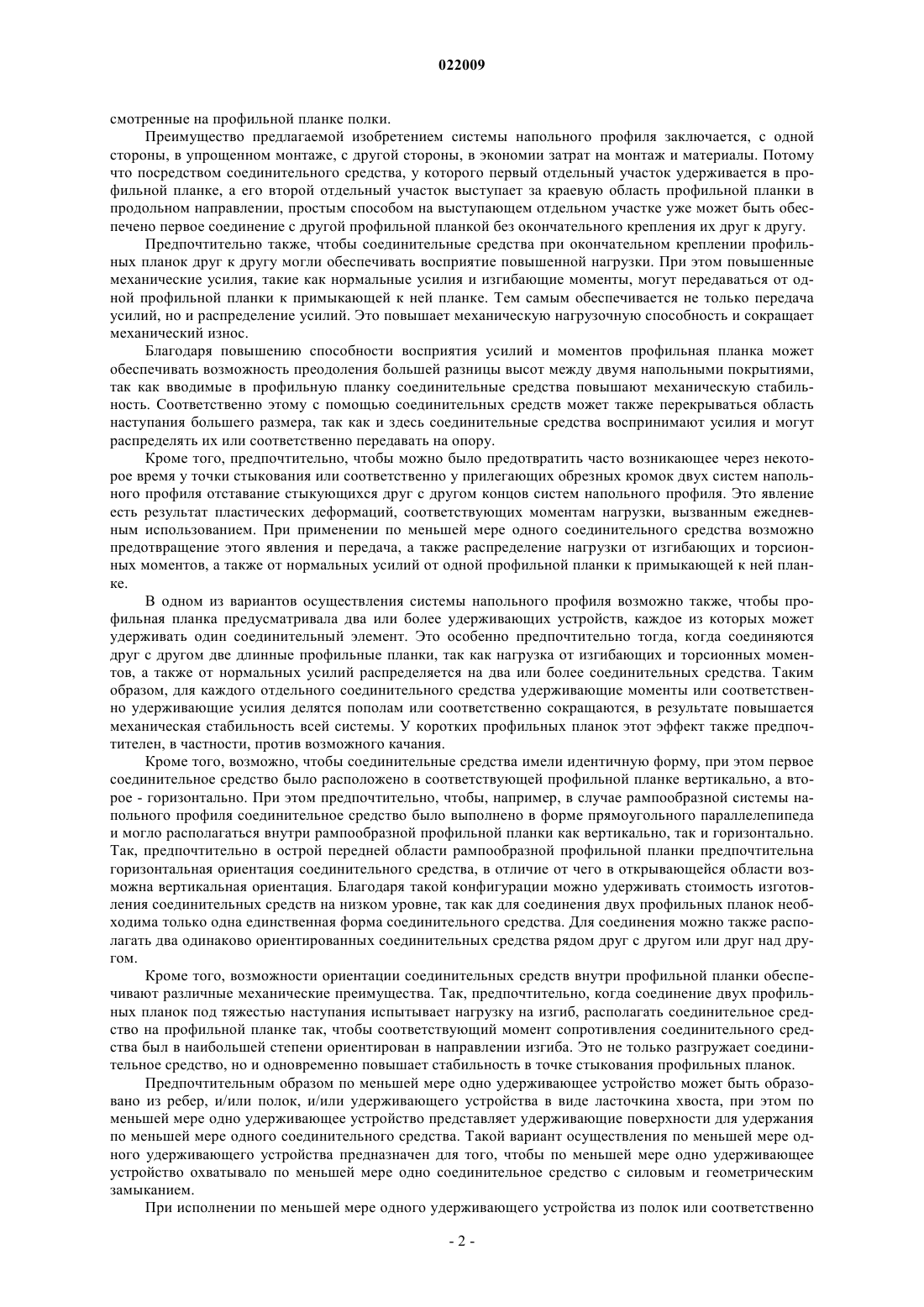

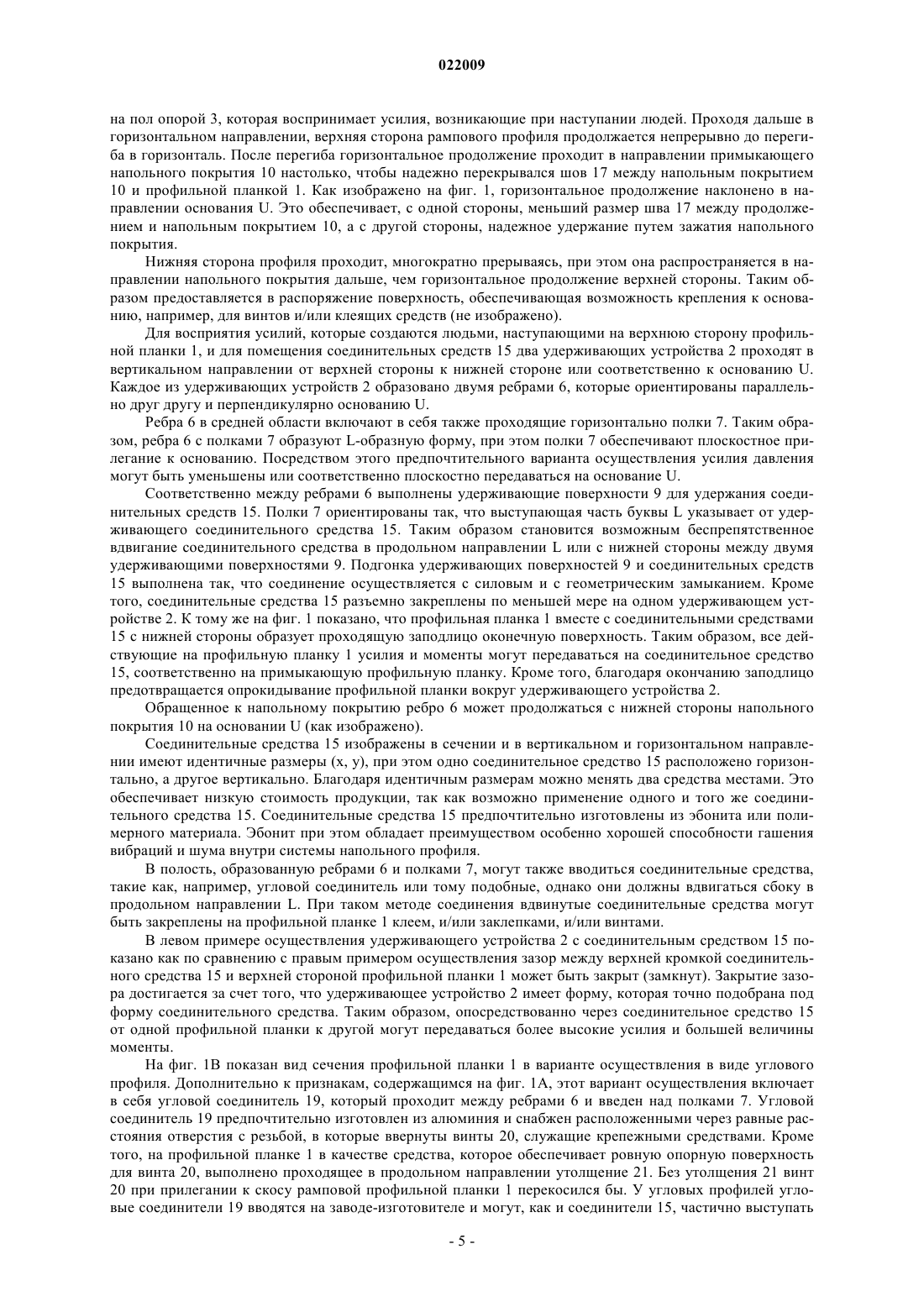

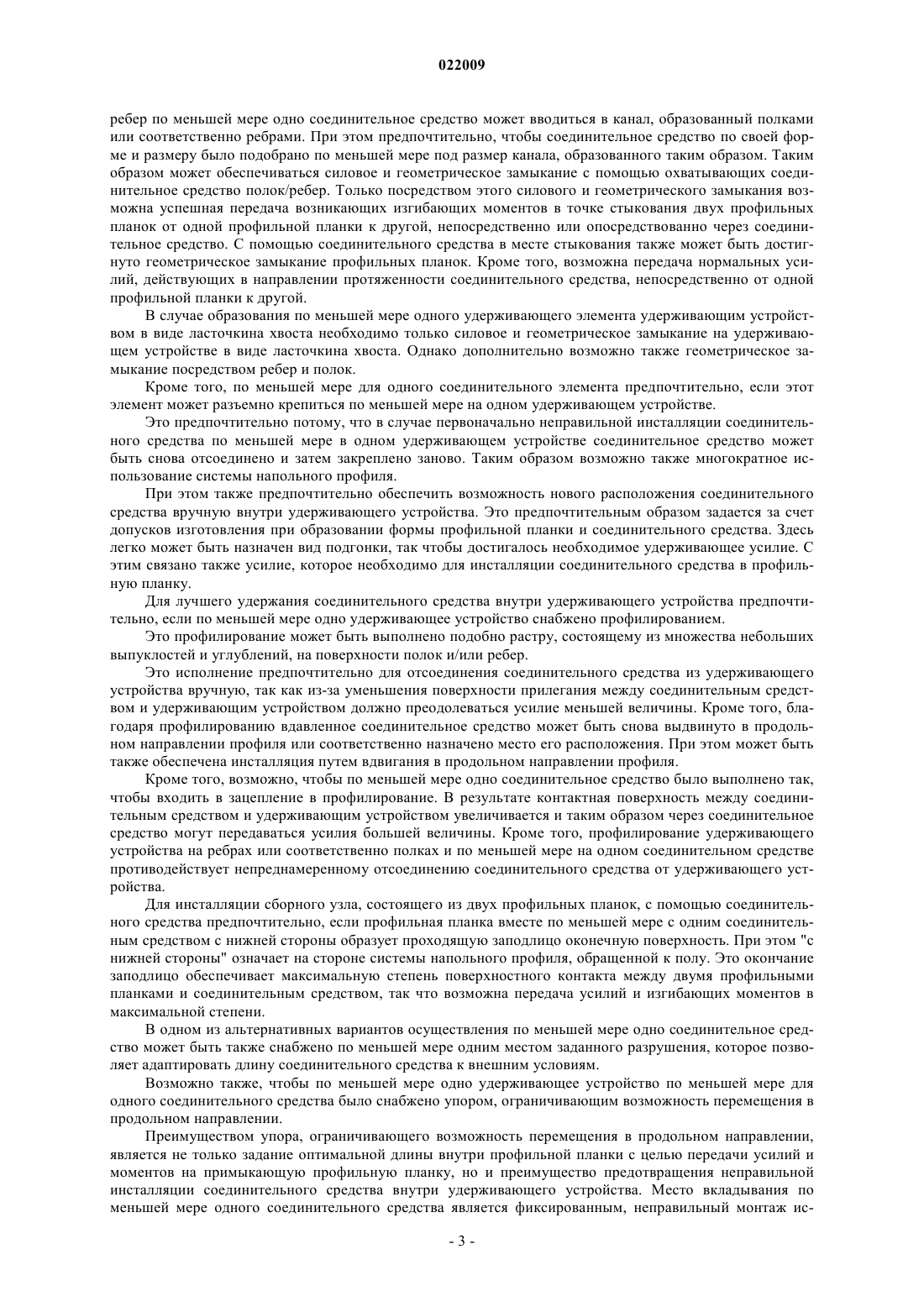

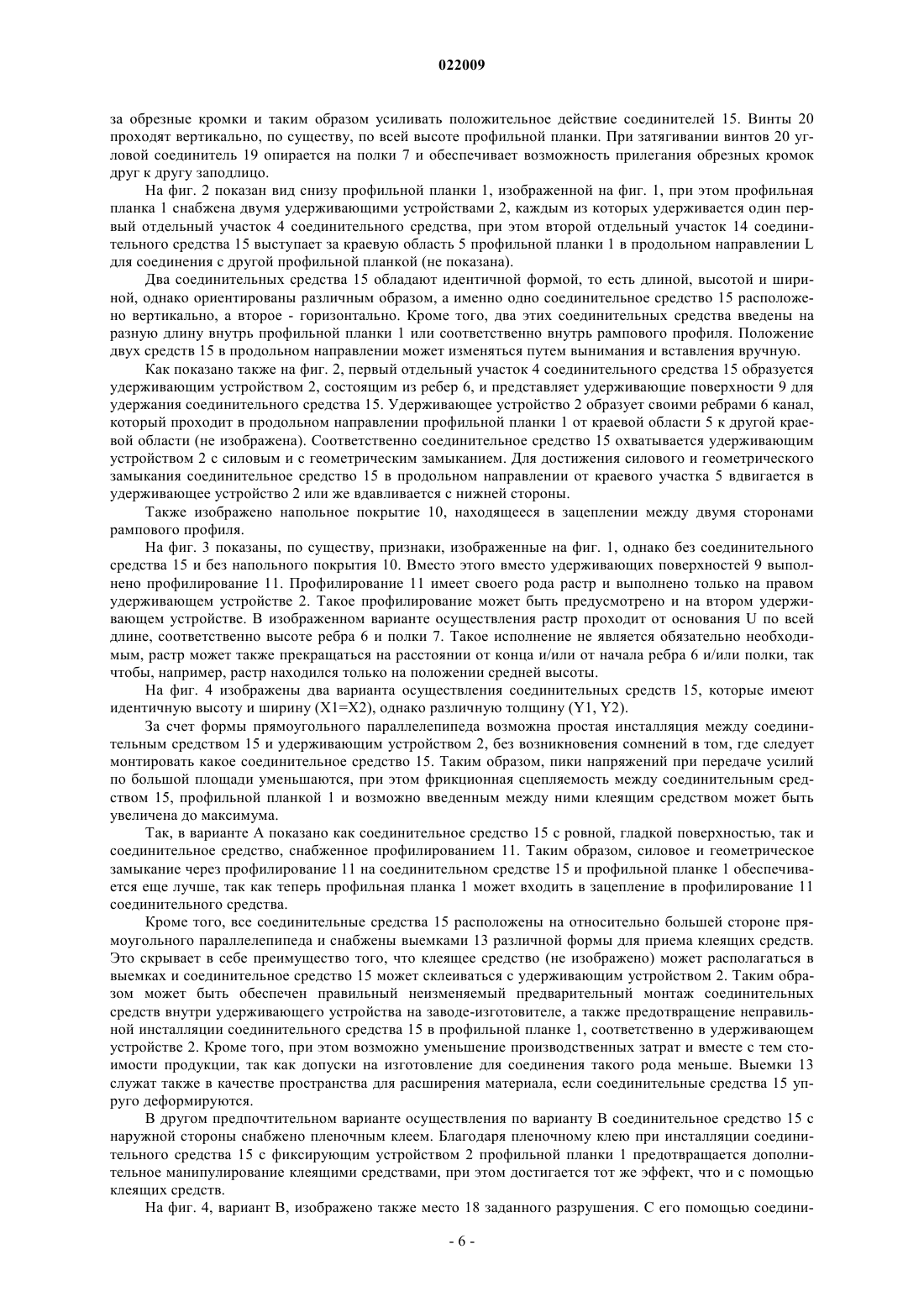

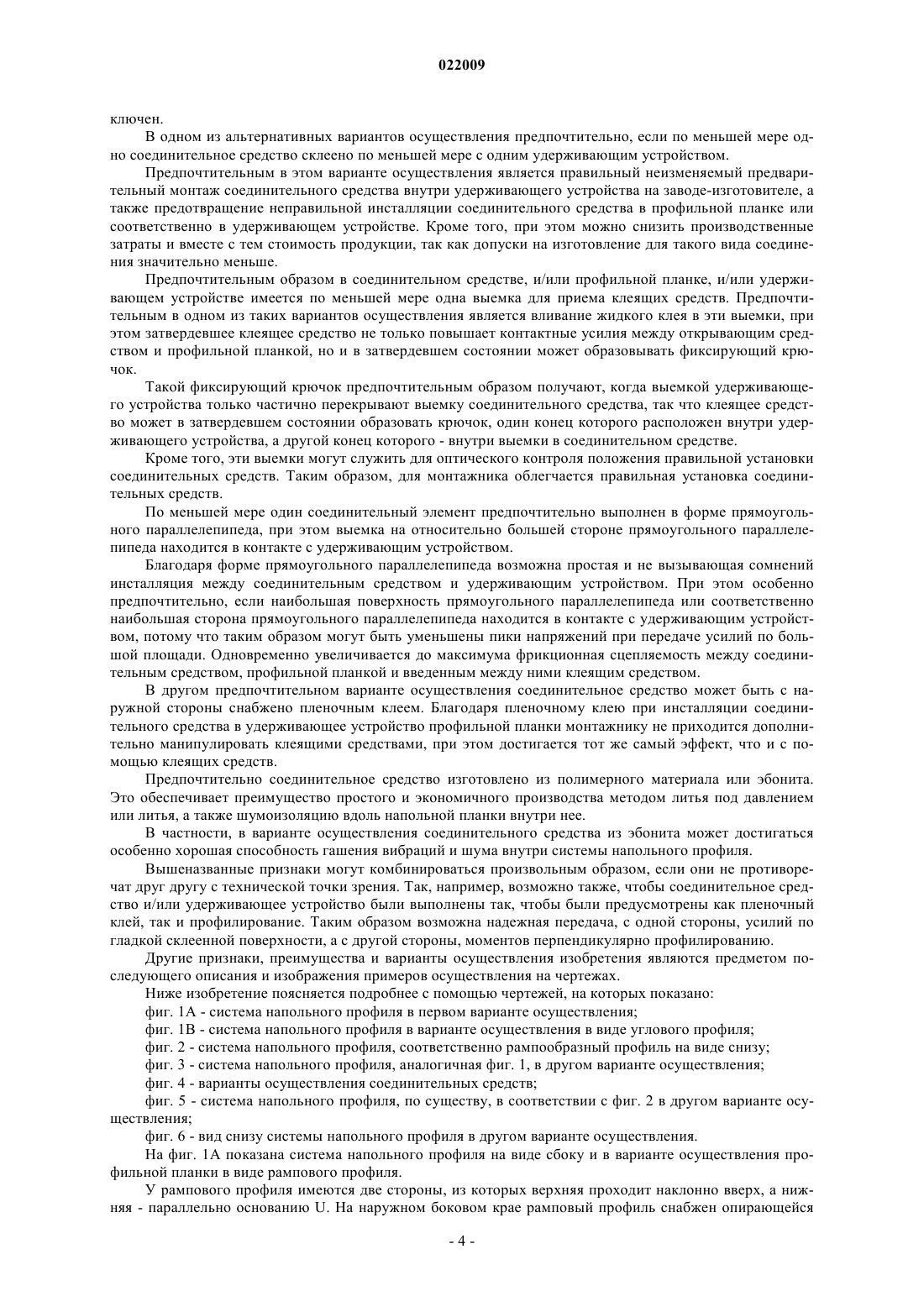

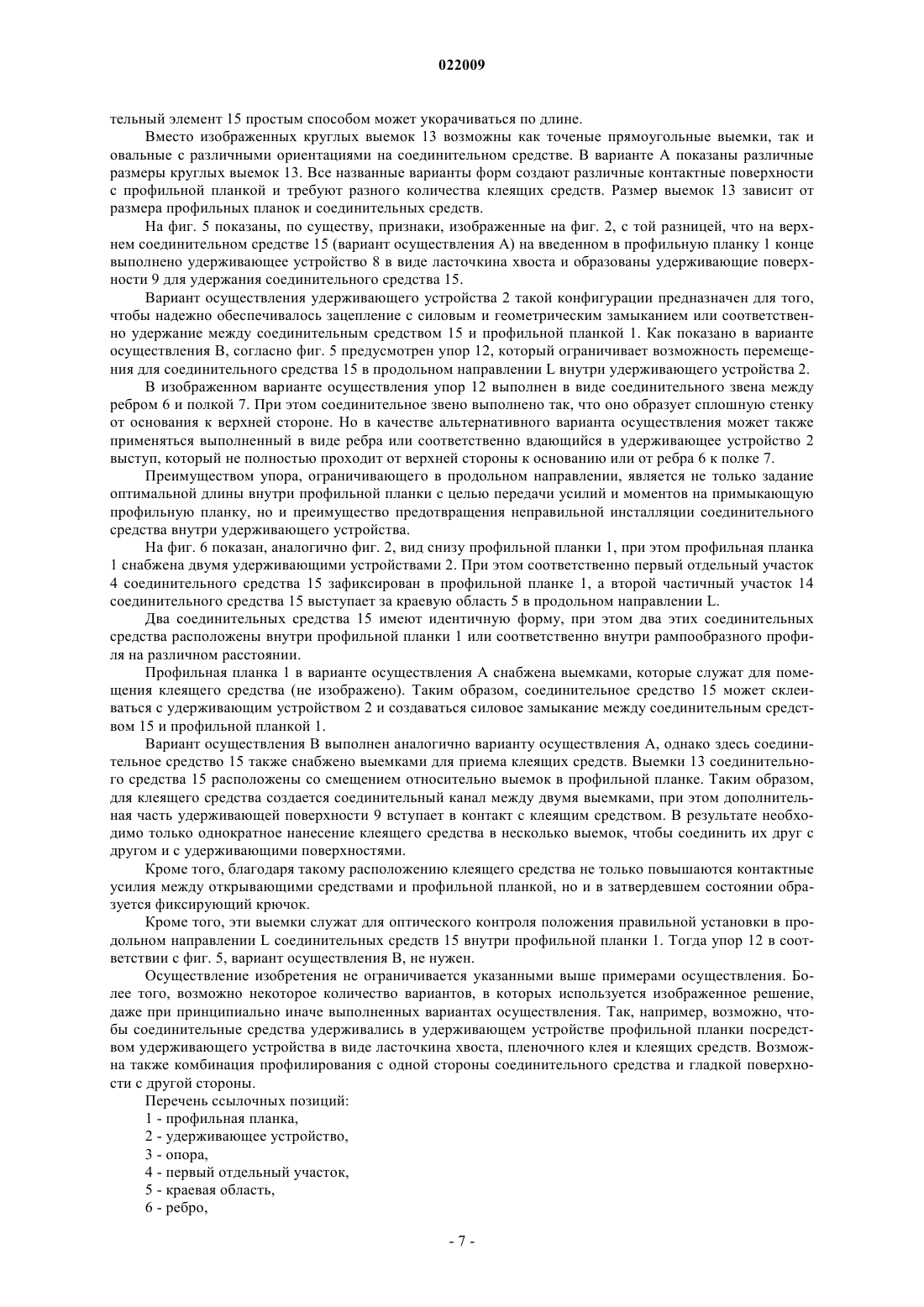

В изобретении представлена система напольного профиля, в частности, для фиксации напольных покрытий (10), включающая в себя по меньшей мере одну профильную планку (1), которая снабжена по меньшей мере одним удерживающим устройством (2), с помощью которого удерживается первый отдельный участок (4) соединительного средства (15), при этом второй отдельный участок (14) соединительного средства (15) выступает за краевую область (5) профильной планки (1) в продольном направлении (L) для соединения с другой профильной планкой (1).(71)(73) Заявитель и патентовладелец: КЮБЕРИТ ПРОФИЛЕ СИСТЕМЗ ГМБХ УНД КО. КГ (DE) Настоящее изобретение касается системы напольного профиля, в частности, для фиксации напольных покрытий, включающей в себя по меньшей мере одну профильную планку, которая снабжена по меньшей мере одним фиксирующим устройством. Из DE 20117167 U1 известна система напольного профиля, в частности, для перекрытия шва в напольном покрытии, включающая в себя основной профиль и монтируемый на основном профиле покрывающий профиль. При этом основной профиль включает в себя, по существу, горизонтальную полку для крепления к основанию и две полки, выступающие вверх. Покрывающий профиль образуется из двух выступающих по бокам покрывающих крыльев, которые перекрывают шов двух стыкующихся друг с другом напольных покрытий, и двух ребер, выступающих вниз. Для крепления напольного покрытия или соответственно для перекрытия шва покрывающий профиль располагается над основным профилем таким образом, что два выступающих вниз ребра охватывают две выступающие вверх полки. Благодаря тому факту, что системы напольного профиля продаются в виде мерного товара, возникает проблема образования чистой точки стыкования на обрезных кромках профиля. Монтажнику может быть трудно сложить друг с другом и совместить друг с другом две системы профиля таким образом, чтобы обрезные кромки профилей прилегали друг к другу заподлицо и не оставалось зазора. Кроме того, у прежних систем напольного профиля является проблематичным, когда обрезные кромки двух систем напольного профиля расположены в области наступания, находящейся под высокой нагрузкой, так как профильные планки деформируются различным образом и со временем могут отставать от области пола. Это не только выглядит некрасиво, но и скрывает опасность травм. Поэтому задачей изобретения является предложить систему напольного профиля, которая обеспечит возможность быстрого и правильного предварительного монтажа профильных планок друг относительно друга. Кроме того, задачей изобретения является предложить систему напольного профиля, которая обладает более высокой стабильностью, по меньшей мере, на своих обрезных кромках. Эти задачи решаются с помощью предмета независимого п.1 формулы изобретения. Признаки предпочтительных усовершенствований изобретения содержатся в зависимых пунктах формулы изобретения. В одном из предпочтительных вариантов осуществления системы напольного профиля, которая, в частности, для фиксации напольных покрытий включает в себя по меньшей мере одну профильную планку, эта система снабжена по меньшей мере одним удерживающим устройством, с помощью которого удерживается первый отдельный участок соединительного средства, при этом второй отдельный участок соединительного средства выступает за краевую область профильной планки в продольном направлении для соединения с другой профильной планкой. Продольное направление распространяется при этом перпендикулярно обрезным кромкам профиля. При этом под профильной планкой может пониматься любой конструктивный элемент, который пригоден для того, чтобы принимать оконечные области напольных покрытий. Профильные планки могут представлять собой, например, по существу, рампообразный или Н-образный конструктивный элемент так, чтобы противоположные полки образовывали каналообразную структуру. Так, например, в случае Н-образной профильной планки создаются два U-образных канала для приема напольных покрытий, причем эти каналы делит одна стенка. Такие профильные планки применяются как в качестве кромочных профилей для углов, кромочных профилей для лестниц, кромочных профилей, угловых профилей, переходных профилей, обрамляющих профилей, рампообразных профилей, оконечных профилей, плинтусовых реек, а также декоративных планок. В одном из вариантов осуществления изобретения в случае углового профиля предпочтительно наряду с соединителями дополнительно применять по меньшей мере один угловой соединитель. Под угловым соединителем понимается любой конструктивный элемент, который пригоден для соединения двух или большего количества профильных планок, находящихся под заданным углом друг относительно друга. Наиболее частым случаем является угол между двумя профильными планками, равный 90, при этом профильные планки обрезаются соответственно под углом 45 и присоединяются друг к другу. Угловой соединитель позволяет осуществлять соединение с геометрическим замыканием угловых профилей по обрезным кромкам. Предпочтительно также, чтобы угловой соединитель мог вводиться уже на заводе-изготовителе, и таким образом могли предлагаться предварительно изготовленные угловые элементы, соединенные с угловым соединителем. Угловой соединитель может быть выполнен цельно и прикрепляться с помощью крепежного средства, такого как винты, предпочтительно потайные винты, к профильной планке или соответственно профильным планкам. С этой целью профильная планка может быть также снабжена средствами, которые обеспечивают ровную поверхность прилегания для крепежного средства. У рампообразной профильной планки винт соскальзывал бы со скоса и перекашивался бы. Поэтому в качестве средства предусмотрено своего рода утолщение на скосе, которое обеспечивает возможность вертикального опирания винта и препятствует перекосу. Угловой соединитель при затягивании винта может опираться на преду-1 022009 смотренные на профильной планке полки. Преимущество предлагаемой изобретением системы напольного профиля заключается, с одной стороны, в упрощенном монтаже, с другой стороны, в экономии затрат на монтаж и материалы. Потому что посредством соединительного средства, у которого первый отдельный участок удерживается в профильной планке, а его второй отдельный участок выступает за краевую область профильной планки в продольном направлении, простым способом на выступающем отдельном участке уже может быть обеспечено первое соединение с другой профильной планкой без окончательного крепления их друг к другу. Предпочтительно также, чтобы соединительные средства при окончательном креплении профильных планок друг к другу могли обеспечивать восприятие повышенной нагрузки. При этом повышенные механические усилия, такие как нормальные усилия и изгибающие моменты, могут передаваться от одной профильной планки к примыкающей к ней планке. Тем самым обеспечивается не только передача усилий, но и распределение усилий. Это повышает механическую нагрузочную способность и сокращает механический износ. Благодаря повышению способности восприятия усилий и моментов профильная планка может обеспечивать возможность преодоления большей разницы высот между двумя напольными покрытиями,так как вводимые в профильную планку соединительные средства повышают механическую стабильность. Соответственно этому с помощью соединительных средств может также перекрываться область наступания большего размера, так как и здесь соединительные средства воспринимают усилия и могут распределять их или соответственно передавать на опору. Кроме того, предпочтительно, чтобы можно было предотвратить часто возникающее через некоторое время у точки стыкования или соответственно у прилегающих обрезных кромок двух систем напольного профиля отставание стыкующихся друг с другом концов систем напольного профиля. Это явление есть результат пластических деформаций, соответствующих моментам нагрузки, вызванным ежедневным использованием. При применении по меньшей мере одного соединительного средства возможно предотвращение этого явления и передача, а также распределение нагрузки от изгибающих и торсионных моментов, а также от нормальных усилий от одной профильной планки к примыкающей к ней планке. В одном из вариантов осуществления системы напольного профиля возможно также, чтобы профильная планка предусматривала два или более удерживающих устройств, каждое из которых может удерживать один соединительный элемент. Это особенно предпочтительно тогда, когда соединяются друг с другом две длинные профильные планки, так как нагрузка от изгибающих и торсионных моментов, а также от нормальных усилий распределяется на два или более соединительных средства. Таким образом, для каждого отдельного соединительного средства удерживающие моменты или соответственно удерживающие усилия делятся пополам или соответственно сокращаются, в результате повышается механическая стабильность всей системы. У коротких профильных планок этот эффект также предпочтителен, в частности, против возможного качания. Кроме того, возможно, чтобы соединительные средства имели идентичную форму, при этом первое соединительное средство было расположено в соответствующей профильной планке вертикально, а второе - горизонтально. При этом предпочтительно, чтобы, например, в случае рампообразной системы напольного профиля соединительное средство было выполнено в форме прямоугольного параллелепипеда и могло располагаться внутри рампообразной профильной планки как вертикально, так и горизонтально. Так, предпочтительно в острой передней области рампообразной профильной планки предпочтительна горизонтальная ориентация соединительного средства, в отличие от чего в открывающейся области возможна вертикальная ориентация. Благодаря такой конфигурации можно удерживать стоимость изготовления соединительных средств на низком уровне, так как для соединения двух профильных планок необходима только одна единственная форма соединительного средства. Для соединения можно также располагать два одинаково ориентированных соединительных средства рядом друг с другом или друг над другом. Кроме того, возможности ориентации соединительных средств внутри профильной планки обеспечивают различные механические преимущества. Так, предпочтительно, когда соединение двух профильных планок под тяжестью наступания испытывает нагрузку на изгиб, располагать соединительное средство на профильной планке так, чтобы соответствующий момент сопротивления соединительного средства был в наибольшей степени ориентирован в направлении изгиба. Это не только разгружает соединительное средство, но и одновременно повышает стабильность в точке стыкования профильных планок. Предпочтительным образом по меньшей мере одно удерживающее устройство может быть образовано из ребер, и/или полок, и/или удерживающего устройства в виде ласточкина хвоста, при этом по меньшей мере одно удерживающее устройство представляет удерживающие поверхности для удержания по меньшей мере одного соединительного средства. Такой вариант осуществления по меньшей мере одного удерживающего устройства предназначен для того, чтобы по меньшей мере одно удерживающее устройство охватывало по меньшей мере одно соединительное средство с силовым и геометрическим замыканием. При исполнении по меньшей мере одного удерживающего устройства из полок или соответственно ребер по меньшей мере одно соединительное средство может вводиться в канал, образованный полками или соответственно ребрами. При этом предпочтительно, чтобы соединительное средство по своей форме и размеру было подобрано по меньшей мере под размер канала, образованного таким образом. Таким образом может обеспечиваться силовое и геометрическое замыкание с помощью охватывающих соединительное средство полок/ребер. Только посредством этого силового и геометрического замыкания возможна успешная передача возникающих изгибающих моментов в точке стыкования двух профильных планок от одной профильной планки к другой, непосредственно или опосредствованно через соединительное средство. С помощью соединительного средства в месте стыкования также может быть достигнуто геометрическое замыкание профильных планок. Кроме того, возможна передача нормальных усилий, действующих в направлении протяженности соединительного средства, непосредственно от одной профильной планки к другой. В случае образования по меньшей мере одного удерживающего элемента удерживающим устройством в виде ласточкина хвоста необходимо только силовое и геометрическое замыкание на удерживающем устройстве в виде ласточкина хвоста. Однако дополнительно возможно также геометрическое замыкание посредством ребер и полок. Кроме того, по меньшей мере для одного соединительного элемента предпочтительно, если этот элемент может разъемно крепиться по меньшей мере на одном удерживающем устройстве. Это предпочтительно потому, что в случае первоначально неправильной инсталляции соединительного средства по меньшей мере в одном удерживающем устройстве соединительное средство может быть снова отсоединено и затем закреплено заново. Таким образом возможно также многократное использование системы напольного профиля. При этом также предпочтительно обеспечить возможность нового расположения соединительного средства вручную внутри удерживающего устройства. Это предпочтительным образом задается за счет допусков изготовления при образовании формы профильной планки и соединительного средства. Здесь легко может быть назначен вид подгонки, так чтобы достигалось необходимое удерживающее усилие. С этим связано также усилие, которое необходимо для инсталляции соединительного средства в профильную планку. Для лучшего удержания соединительного средства внутри удерживающего устройства предпочтительно, если по меньшей мере одно удерживающее устройство снабжено профилированием. Это профилирование может быть выполнено подобно растру, состоящему из множества небольших выпуклостей и углублений, на поверхности полок и/или ребер. Это исполнение предпочтительно для отсоединения соединительного средства из удерживающего устройства вручную, так как из-за уменьшения поверхности прилегания между соединительным средством и удерживающим устройством должно преодолеваться усилие меньшей величины. Кроме того, благодаря профилированию вдавленное соединительное средство может быть снова выдвинуто в продольном направлении профиля или соответственно назначено место его расположения. При этом может быть также обеспечена инсталляция путем вдвигания в продольном направлении профиля. Кроме того, возможно, чтобы по меньшей мере одно соединительное средство было выполнено так,чтобы входить в зацепление в профилирование. В результате контактная поверхность между соединительным средством и удерживающим устройством увеличивается и таким образом через соединительное средство могут передаваться усилия большей величины. Кроме того, профилирование удерживающего устройства на ребрах или соответственно полках и по меньшей мере на одном соединительном средстве противодействует непреднамеренному отсоединению соединительного средства от удерживающего устройства. Для инсталляции сборного узла, состоящего из двух профильных планок, с помощью соединительного средства предпочтительно, если профильная планка вместе по меньшей мере с одним соединительным средством с нижней стороны образует проходящую заподлицо оконечную поверхность. При этом "с нижней стороны" означает на стороне системы напольного профиля, обращенной к полу. Это окончание заподлицо обеспечивает максимальную степень поверхностного контакта между двумя профильными планками и соединительным средством, так что возможна передача усилий и изгибающих моментов в максимальной степени. В одном из альтернативных вариантов осуществления по меньшей мере одно соединительное средство может быть также снабжено по меньшей мере одним местом заданного разрушения, которое позволяет адаптировать длину соединительного средства к внешним условиям. Возможно также, чтобы по меньшей мере одно удерживающее устройство по меньшей мере для одного соединительного средства было снабжено упором, ограничивающим возможность перемещения в продольном направлении. Преимуществом упора, ограничивающего возможность перемещения в продольном направлении,является не только задание оптимальной длины внутри профильной планки с целью передачи усилий и моментов на примыкающую профильную планку, но и преимущество предотвращения неправильной инсталляции соединительного средства внутри удерживающего устройства. Место вкладывания по меньшей мере одного соединительного средства является фиксированным, неправильный монтаж ис-3 022009 ключен. В одном из альтернативных вариантов осуществления предпочтительно, если по меньшей мере одно соединительное средство склеено по меньшей мере с одним удерживающим устройством. Предпочтительным в этом варианте осуществления является правильный неизменяемый предварительный монтаж соединительного средства внутри удерживающего устройства на заводе-изготовителе, а также предотвращение неправильной инсталляции соединительного средства в профильной планке или соответственно в удерживающем устройстве. Кроме того, при этом можно снизить производственные затраты и вместе с тем стоимость продукции, так как допуски на изготовление для такого вида соединения значительно меньше. Предпочтительным образом в соединительном средстве, и/или профильной планке, и/или удерживающем устройстве имеется по меньшей мере одна выемка для приема клеящих средств. Предпочтительным в одном из таких вариантов осуществления является вливание жидкого клея в эти выемки, при этом затвердевшее клеящее средство не только повышает контактные усилия между открывающим средством и профильной планкой, но и в затвердевшем состоянии может образовывать фиксирующий крючок. Такой фиксирующий крючок предпочтительным образом получают, когда выемкой удерживающего устройства только частично перекрывают выемку соединительного средства, так что клеящее средство может в затвердевшем состоянии образовать крючок, один конец которого расположен внутри удерживающего устройства, а другой конец которого - внутри выемки в соединительном средстве. Кроме того, эти выемки могут служить для оптического контроля положения правильной установки соединительных средств. Таким образом, для монтажника облегчается правильная установка соединительных средств. По меньшей мере один соединительный элемент предпочтительно выполнен в форме прямоугольного параллелепипеда, при этом выемка на относительно большей стороне прямоугольного параллелепипеда находится в контакте с удерживающим устройством. Благодаря форме прямоугольного параллелепипеда возможна простая и не вызывающая сомнений инсталляция между соединительным средством и удерживающим устройством. При этом особенно предпочтительно, если наибольшая поверхность прямоугольного параллелепипеда или соответственно наибольшая сторона прямоугольного параллелепипеда находится в контакте с удерживающим устройством, потому что таким образом могут быть уменьшены пики напряжений при передаче усилий по большой площади. Одновременно увеличивается до максимума фрикционная сцепляемость между соединительным средством, профильной планкой и введенным между ними клеящим средством. В другом предпочтительном варианте осуществления соединительное средство может быть с наружной стороны снабжено пленочным клеем. Благодаря пленочному клею при инсталляции соединительного средства в удерживающее устройство профильной планки монтажнику не приходится дополнительно манипулировать клеящими средствами, при этом достигается тот же самый эффект, что и с помощью клеящих средств. Предпочтительно соединительное средство изготовлено из полимерного материала или эбонита. Это обеспечивает преимущество простого и экономичного производства методом литья под давлением или литья, а также шумоизоляцию вдоль напольной планки внутри нее. В частности, в варианте осуществления соединительного средства из эбонита может достигаться особенно хорошая способность гашения вибраций и шума внутри системы напольного профиля. Вышеназванные признаки могут комбинироваться произвольным образом, если они не противоречат друг другу с технической точки зрения. Так, например, возможно также, чтобы соединительное средство и/или удерживающее устройство были выполнены так, чтобы были предусмотрены как пленочный клей, так и профилирование. Таким образом возможна надежная передача, с одной стороны, усилий по гладкой склеенной поверхности, а с другой стороны, моментов перпендикулярно профилированию. Другие признаки, преимущества и варианты осуществления изобретения являются предметом последующего описания и изображения примеров осуществления на чертежах. Ниже изобретение поясняется подробнее с помощью чертежей, на которых показано: фиг. 1 А - система напольного профиля в первом варианте осуществления; фиг. 1 В - система напольного профиля в варианте осуществления в виде углового профиля; фиг. 2 - система напольного профиля, соответственно рампообразный профиль на виде снизу; фиг. 3 - система напольного профиля, аналогичная фиг. 1, в другом варианте осуществления; фиг. 4 - варианты осуществления соединительных средств; фиг. 5 - система напольного профиля, по существу, в соответствии с фиг. 2 в другом варианте осуществления; фиг. 6 - вид снизу системы напольного профиля в другом варианте осуществления. На фиг. 1 А показана система напольного профиля на виде сбоку и в варианте осуществления профильной планки в виде рампового профиля. У рампового профиля имеются две стороны, из которых верхняя проходит наклонно вверх, а нижняя - параллельно основанию U. На наружном боковом крае рамповый профиль снабжен опирающейся на пол опорой 3, которая воспринимает усилия, возникающие при наступании людей. Проходя дальше в горизонтальном направлении, верхняя сторона рампового профиля продолжается непрерывно до перегиба в горизонталь. После перегиба горизонтальное продолжение проходит в направлении примыкающего напольного покрытия 10 настолько, чтобы надежно перекрывался шов 17 между напольным покрытием 10 и профильной планкой 1. Как изображено на фиг. 1, горизонтальное продолжение наклонено в направлении основания U. Это обеспечивает, с одной стороны, меньший размер шва 17 между продолжением и напольным покрытием 10, а с другой стороны, надежное удержание путем зажатия напольного покрытия. Нижняя сторона профиля проходит, многократно прерываясь, при этом она распространяется в направлении напольного покрытия дальше, чем горизонтальное продолжение верхней стороны. Таким образом предоставляется в распоряжение поверхность, обеспечивающая возможность крепления к основанию, например, для винтов и/или клеящих средств (не изображено). Для восприятия усилий, которые создаются людьми, наступающими на верхнюю сторону профильной планки 1, и для помещения соединительных средств 15 два удерживающих устройства 2 проходят в вертикальном направлении от верхней стороны к нижней стороне или соответственно к основанию U. Каждое из удерживающих устройств 2 образовано двумя ребрами 6, которые ориентированы параллельно друг другу и перпендикулярно основанию U. Ребра 6 в средней области включают в себя также проходящие горизонтально полки 7. Таким образом, ребра 6 с полками 7 образуют L-образную форму, при этом полки 7 обеспечивают плоскостное прилегание к основанию. Посредством этого предпочтительного варианта осуществления усилия давления могут быть уменьшены или соответственно плоскостно передаваться на основание U. Соответственно между ребрами 6 выполнены удерживающие поверхности 9 для удержания соединительных средств 15. Полки 7 ориентированы так, что выступающая часть буквы L указывает от удерживающего соединительного средства 15. Таким образом становится возможным беспрепятственное вдвигание соединительного средства в продольном направлении L или с нижней стороны между двумя удерживающими поверхностями 9. Подгонка удерживающих поверхностей 9 и соединительных средств 15 выполнена так, что соединение осуществляется с силовым и с геометрическим замыканием. Кроме того, соединительные средства 15 разъемно закреплены по меньшей мере на одном удерживающем устройстве 2. К тому же на фиг. 1 показано, что профильная планка 1 вместе с соединительными средствами 15 с нижней стороны образует проходящую заподлицо оконечную поверхность. Таким образом, все действующие на профильную планку 1 усилия и моменты могут передаваться на соединительное средство 15, соответственно на примыкающую профильную планку. Кроме того, благодаря окончанию заподлицо предотвращается опрокидывание профильной планки вокруг удерживающего устройства 2. Обращенное к напольному покрытию ребро 6 может продолжаться с нижней стороны напольного покрытия 10 на основании U (как изображено). Соединительные средства 15 изображены в сечении и в вертикальном и горизонтальном направлении имеют идентичные размеры (х, у), при этом одно соединительное средство 15 расположено горизонтально, а другое вертикально. Благодаря идентичным размерам можно менять два средства местами. Это обеспечивает низкую стоимость продукции, так как возможно применение одного и того же соединительного средства 15. Соединительные средства 15 предпочтительно изготовлены из эбонита или полимерного материала. Эбонит при этом обладает преимуществом особенно хорошей способности гашения вибраций и шума внутри системы напольного профиля. В полость, образованную ребрами 6 и полками 7, могут также вводиться соединительные средства,такие как, например, угловой соединитель или тому подобные, однако они должны вдвигаться сбоку в продольном направлении L. При таком методе соединения вдвинутые соединительные средства могут быть закреплены на профильной планке 1 клеем, и/или заклепками, и/или винтами. В левом примере осуществления удерживающего устройства 2 с соединительным средством 15 показано как по сравнению с правым примером осуществления зазор между верхней кромкой соединительного средства 15 и верхней стороной профильной планки 1 может быть закрыт (замкнут). Закрытие зазора достигается за счет того, что удерживающее устройство 2 имеет форму, которая точно подобрана под форму соединительного средства. Таким образом, опосредствованно через соединительное средство 15 от одной профильной планки к другой могут передаваться более высокие усилия и большей величины моменты. На фиг. 1 В показан вид сечения профильной планки 1 в варианте осуществления в виде углового профиля. Дополнительно к признакам, содержащимся на фиг. 1 А, этот вариант осуществления включает в себя угловой соединитель 19, который проходит между ребрами 6 и введен над полками 7. Угловой соединитель 19 предпочтительно изготовлен из алюминия и снабжен расположенными через равные расстояния отверстия с резьбой, в которые ввернуты винты 20, служащие крепежными средствами. Кроме того, на профильной планке 1 в качестве средства, которое обеспечивает ровную опорную поверхность для винта 20, выполнено проходящее в продольном направлении утолщение 21. Без утолщения 21 винт 20 при прилегании к скосу рамповой профильной планки 1 перекосился бы. У угловых профилей угловые соединители 19 вводятся на заводе-изготовителе и могут, как и соединители 15, частично выступать за обрезные кромки и таким образом усиливать положительное действие соединителей 15. Винты 20 проходят вертикально, по существу, по всей высоте профильной планки. При затягивании винтов 20 угловой соединитель 19 опирается на полки 7 и обеспечивает возможность прилегания обрезных кромок друг к другу заподлицо. На фиг. 2 показан вид снизу профильной планки 1, изображенной на фиг. 1, при этом профильная планка 1 снабжена двумя удерживающими устройствами 2, каждым из которых удерживается один первый отдельный участок 4 соединительного средства, при этом второй отдельный участок 14 соединительного средства 15 выступает за краевую область 5 профильной планки 1 в продольном направлении L для соединения с другой профильной планкой (не показана). Два соединительных средства 15 обладают идентичной формой, то есть длиной, высотой и шириной, однако ориентированы различным образом, а именно одно соединительное средство 15 расположено вертикально, а второе - горизонтально. Кроме того, два этих соединительных средства введены на разную длину внутрь профильной планки 1 или соответственно внутрь рампового профиля. Положение двух средств 15 в продольном направлении может изменяться путем вынимания и вставления вручную. Как показано также на фиг. 2, первый отдельный участок 4 соединительного средства 15 образуется удерживающим устройством 2, состоящим из ребер 6, и представляет удерживающие поверхности 9 для удержания соединительного средства 15. Удерживающее устройство 2 образует своими ребрами 6 канал,который проходит в продольном направлении профильной планки 1 от краевой области 5 к другой краевой области (не изображена). Соответственно соединительное средство 15 охватывается удерживающим устройством 2 с силовым и с геометрическим замыканием. Для достижения силового и геометрического замыкания соединительное средство 15 в продольном направлении от краевого участка 5 вдвигается в удерживающее устройство 2 или же вдавливается с нижней стороны. Также изображено напольное покрытие 10, находящееся в зацеплении между двумя сторонами рампового профиля. На фиг. 3 показаны, по существу, признаки, изображенные на фиг. 1, однако без соединительного средства 15 и без напольного покрытия 10. Вместо этого вместо удерживающих поверхностей 9 выполнено профилирование 11. Профилирование 11 имеет своего рода растр и выполнено только на правом удерживающем устройстве 2. Такое профилирование может быть предусмотрено и на втором удерживающем устройстве. В изображенном варианте осуществления растр проходит от основания U по всей длине, соответственно высоте ребра 6 и полки 7. Такое исполнение не является обязательно необходимым, растр может также прекращаться на расстоянии от конца и/или от начала ребра 6 и/или полки, так чтобы, например, растр находился только на положении средней высоты. На фиг. 4 изображены два варианта осуществления соединительных средств 15, которые имеют идентичную высоту и ширину (Х 1=Х 2), однако различную толщину (Y1, Y2). За счет формы прямоугольного параллелепипеда возможна простая инсталляция между соединительным средством 15 и удерживающим устройством 2, без возникновения сомнений в том, где следует монтировать какое соединительное средство 15. Таким образом, пики напряжений при передаче усилий по большой площади уменьшаются, при этом фрикционная сцепляемость между соединительным средством 15, профильной планкой 1 и возможно введенным между ними клеящим средством может быть увеличена до максимума. Так, в варианте А показано как соединительное средство 15 с ровной, гладкой поверхностью, так и соединительное средство, снабженное профилированием 11. Таким образом, силовое и геометрическое замыкание через профилирование 11 на соединительном средстве 15 и профильной планке 1 обеспечивается еще лучше, так как теперь профильная планка 1 может входить в зацепление в профилирование 11 соединительного средства. Кроме того, все соединительные средства 15 расположены на относительно большей стороне прямоугольного параллелепипеда и снабжены выемками 13 различной формы для приема клеящих средств. Это скрывает в себе преимущество того, что клеящее средство (не изображено) может располагаться в выемках и соединительное средство 15 может склеиваться с удерживающим устройством 2. Таким образом может быть обеспечен правильный неизменяемый предварительный монтаж соединительных средств внутри удерживающего устройства на заводе-изготовителе, а также предотвращение неправильной инсталляции соединительного средства 15 в профильной планке 1, соответственно в удерживающем устройстве 2. Кроме того, при этом возможно уменьшение производственных затрат и вместе с тем стоимости продукции, так как допуски на изготовление для соединения такого рода меньше. Выемки 13 служат также в качестве пространства для расширения материала, если соединительные средства 15 упруго деформируются. В другом предпочтительном варианте осуществления по варианту В соединительное средство 15 с наружной стороны снабжено пленочным клеем. Благодаря пленочному клею при инсталляции соединительного средства 15 с фиксирующим устройством 2 профильной планки 1 предотвращается дополнительное манипулирование клеящими средствами, при этом достигается тот же эффект, что и с помощью клеящих средств. На фиг. 4, вариант В, изображено также место 18 заданного разрушения. С его помощью соедини-6 022009 тельный элемент 15 простым способом может укорачиваться по длине. Вместо изображенных круглых выемок 13 возможны как точеные прямоугольные выемки, так и овальные с различными ориентациями на соединительном средстве. В варианте А показаны различные размеры круглых выемок 13. Все названные варианты форм создают различные контактные поверхности с профильной планкой и требуют разного количества клеящих средств. Размер выемок 13 зависит от размера профильных планок и соединительных средств. На фиг. 5 показаны, по существу, признаки, изображенные на фиг. 2, с той разницей, что на верхнем соединительном средстве 15 (вариант осуществления А) на введенном в профильную планку 1 конце выполнено удерживающее устройство 8 в виде ласточкина хвоста и образованы удерживающие поверхности 9 для удержания соединительного средства 15. Вариант осуществления удерживающего устройства 2 такой конфигурации предназначен для того,чтобы надежно обеспечивалось зацепление с силовым и геометрическим замыканием или соответственно удержание между соединительным средством 15 и профильной планкой 1. Как показано в варианте осуществления В, согласно фиг. 5 предусмотрен упор 12, который ограничивает возможность перемещения для соединительного средства 15 в продольном направлении L внутри удерживающего устройства 2. В изображенном варианте осуществления упор 12 выполнен в виде соединительного звена между ребром 6 и полкой 7. При этом соединительное звено выполнено так, что оно образует сплошную стенку от основания к верхней стороне. Но в качестве альтернативного варианта осуществления может также применяться выполненный в виде ребра или соответственно вдающийся в удерживающее устройство 2 выступ, который не полностью проходит от верхней стороны к основанию или от ребра 6 к полке 7. Преимуществом упора, ограничивающего в продольном направлении, является не только задание оптимальной длины внутри профильной планки с целью передачи усилий и моментов на примыкающую профильную планку, но и преимущество предотвращения неправильной инсталляции соединительного средства внутри удерживающего устройства. На фиг. 6 показан, аналогично фиг. 2, вид снизу профильной планки 1, при этом профильная планка 1 снабжена двумя удерживающими устройствами 2. При этом соответственно первый отдельный участок 4 соединительного средства 15 зафиксирован в профильной планке 1, а второй частичный участок 14 соединительного средства 15 выступает за краевую область 5 в продольном направлении L. Два соединительных средства 15 имеют идентичную форму, при этом два этих соединительных средства расположены внутри профильной планки 1 или соответственно внутри рампообразного профиля на различном расстоянии. Профильная планка 1 в варианте осуществления А снабжена выемками, которые служат для помещения клеящего средства (не изображено). Таким образом, соединительное средство 15 может склеиваться с удерживающим устройством 2 и создаваться силовое замыкание между соединительным средством 15 и профильной планкой 1. Вариант осуществления В выполнен аналогично варианту осуществления А, однако здесь соединительное средство 15 также снабжено выемками для приема клеящих средств. Выемки 13 соединительного средства 15 расположены со смещением относительно выемок в профильной планке. Таким образом,для клеящего средства создается соединительный канал между двумя выемками, при этом дополнительная часть удерживающей поверхности 9 вступает в контакт с клеящим средством. В результате необходимо только однократное нанесение клеящего средства в несколько выемок, чтобы соединить их друг с другом и с удерживающими поверхностями. Кроме того, благодаря такому расположению клеящего средства не только повышаются контактные усилия между открывающими средствами и профильной планкой, но и в затвердевшем состоянии образуетсяфиксирующий крючок. Кроме того, эти выемки служат для оптического контроля положения правильной установки в продольном направлении L соединительных средств 15 внутри профильной планки 1. Тогда упор 12 в соответствии с фиг. 5, вариант осуществления В, не нужен. Осуществление изобретения не ограничивается указанными выше примерами осуществления. Более того, возможно некоторое количество вариантов, в которых используется изображенное решение,даже при принципиально иначе выполненных вариантах осуществления. Так, например, возможно, чтобы соединительные средства удерживались в удерживающем устройстве профильной планки посредством удерживающего устройства в виде ласточкина хвоста, пленочного клея и клеящих средств. Возможна также комбинация профилирования с одной стороны соединительного средства и гладкой поверхности с другой стороны. Перечень ссылочных позиций: 1 - профильная планка,2 - удерживающее устройство,3 - опора,4 - первый отдельный участок,5 - краевая область,6 - ребро,-7 022009 7 - полка,8 - удерживающее устройство в виде ласточкина хвоста,9 - удерживающие поверхности,10 - напольное покрытие,11 - профилирование,12 - упор,13 - выемка,14 - второй отдельный участок,15 - соединительное средство,16 - пленочный клей,17 - шов,18 - место заданного разрушения,19 - угловой соединитель,20 - крепежное средство,21 - средство (утолщение),L - продольное направление,U - основание. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система напольного профиля для фиксации напольных покрытий (10), включающая в себя по меньшей мере две профильные планки (1), каждая из которых имеет по меньшей мере два удерживающих устройства (2) и два соединительных средства (15), причем первые участки (4) соединительных средств (15) выполнены с возможностью соединения с соответствующими удерживающими устройствами (2) первой профильной планки (1), причем вторые участки (14) соединительных средств (15) выступают за краевую область (5) первой профильной планки (1) в продольном направлении (L) для соединения соответственно с соединительными устройствами второй профильной планки (1), при этом соединительные средства (15) имеют идентичную форму, причем первое соединительное средство расположено вертикально, а второе - горизонтально. 2. Система напольного профиля по п.1, дополнительно содержащая угловой соединитель (19) для соединения по меньшей мере двух профильных планок (1) с геометрическим замыканием под заданным углом. 3. Система напольного профиля по п.1 или 2, отличающаяся тем, что упомянутое по меньшей мере одно удерживающее устройство (2) образовано из ребер (6), и/или полок (7), и/или в виде "ласточкина хвоста", выполненных на удерживающих поверхностях (9) для удержания упомянутого по меньшей мере одного соединительного средства (15). 4. Система напольного профиля по одному из пп.1-3, отличающаяся тем, что упомянутое по меньшей мере одно удерживающее устройство (2) охватывает упомянутое по меньшей мере одно соединительное средство (15) с силовым и геометрическим замыканием. 5. Система напольного профиля по одному из пп.1-4, отличающаяся тем, что упомянутое по меньшей мере одно соединительное средство (15) выполнено с возможностью разъемного крепления на упомянутом по меньшей мере одном удерживающем устройстве (2). 6. Система напольного профиля по одному из пп.1-5, отличающаяся тем, что упомянутое по меньшей мере одно удерживающее устройство (2) снабжено по меньшей мере одним профилированием (11),причем упомянутое по меньшей мере одно соединительное средство (15) выполнено так, чтобы входить в зацепление в указанное профилирование (11). 7. Система напольного профиля по одному из пп.1-6, отличающаяся тем, что профильная планка (1) вместе с упомянутым по меньшей мере одним соединительным средством (15) с нижней стороны образует одну поверхность. 8. Система напольного профиля по одному из пп.1-7, отличающаяся тем, что упомянутое по меньшей мере одно удерживающее устройство (2) для упомянутого по меньшей мере одного соединительного средства (15) снабжено упором (12) для ограничения перемещения в продольном направлении (L) соединительного средства (15). 9. Система напольного профиля по одному из пп.1-4, 6-8, отличающаяся тем, что упомянутое по меньшей мере одно соединительное средство (15) склеено с упомянутым по меньшей мере одним удерживающим устройством (2). 10. Система напольного профиля по одному из пп.1-9, отличающаяся тем, что соединительное средство (15), и/или профильная планка (1), и/или удерживающее устройство (2) имеет по меньшей мере одну выемку (13) для приема клеящих средств. 11. Система напольного профиля по п.10, отличающаяся тем, что упомянутое по меньшей мере одно соединительное средство (15) выполнено в форме прямоугольного параллелепипеда, причем выемка(13) выполнена на большей стороне прямоугольного параллелепипеда и открыта в направлении удержи-8 022009 вающего устройства (2). 12. Система напольного профиля по одному из пп.1-4, 6-9, отличающаяся тем, что соединительное средство (15) с наружной стороны снабжено пленочным клеем (14). 13. Система напольного профиля по одному из пп.1-12, отличающаяся тем, что соединительное средство (15) изготовлено из полимерного материала или эбонита.
