Конструкция матраца

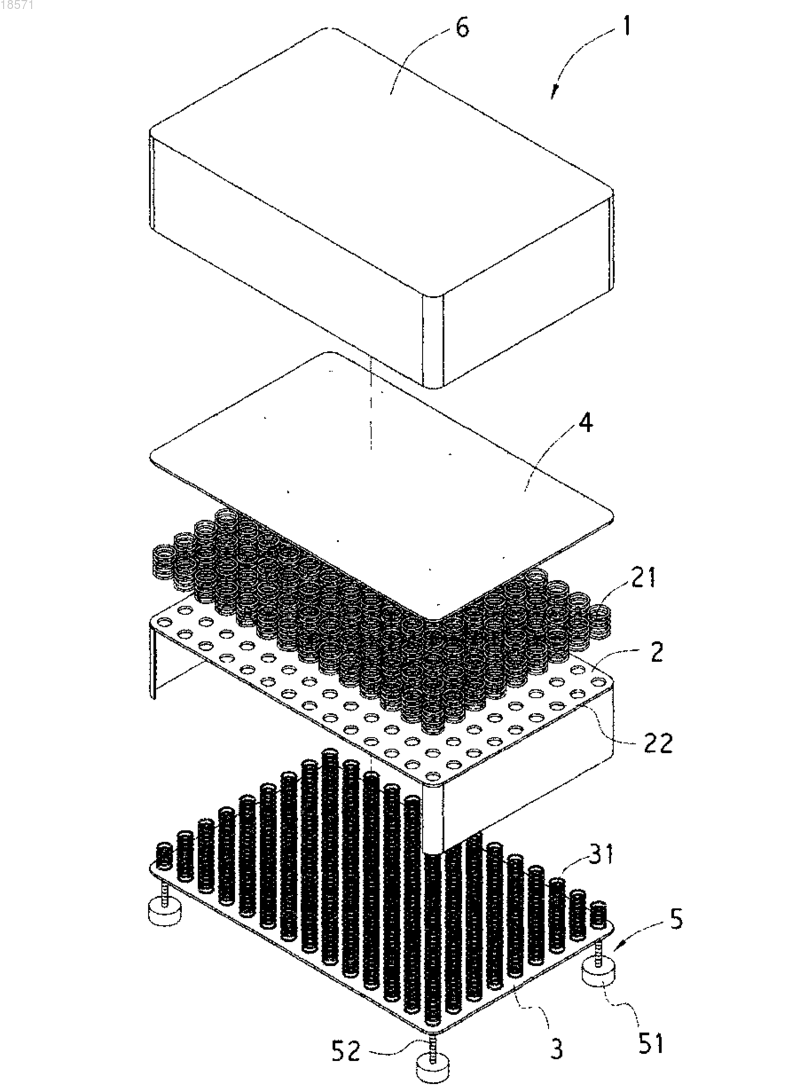

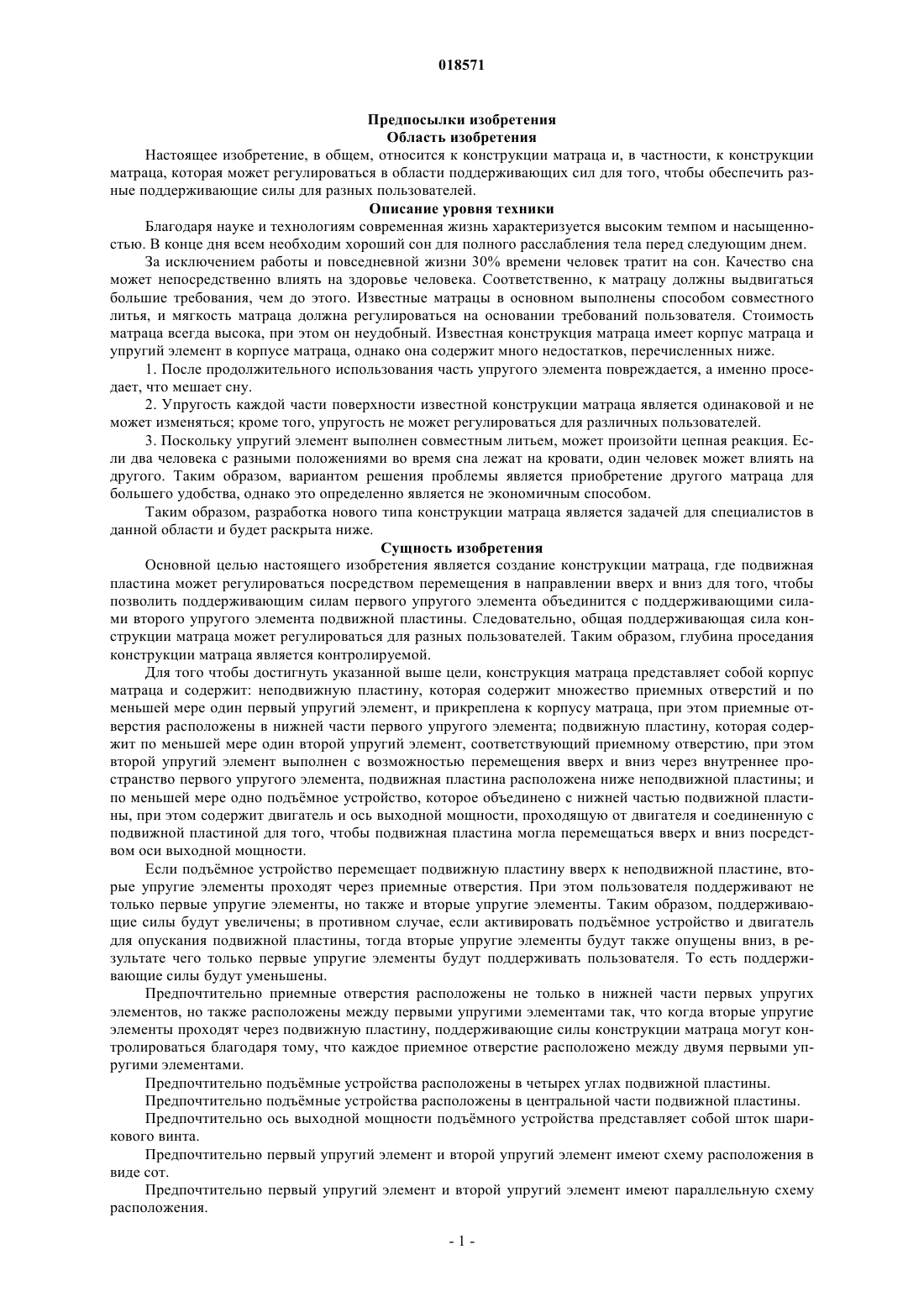

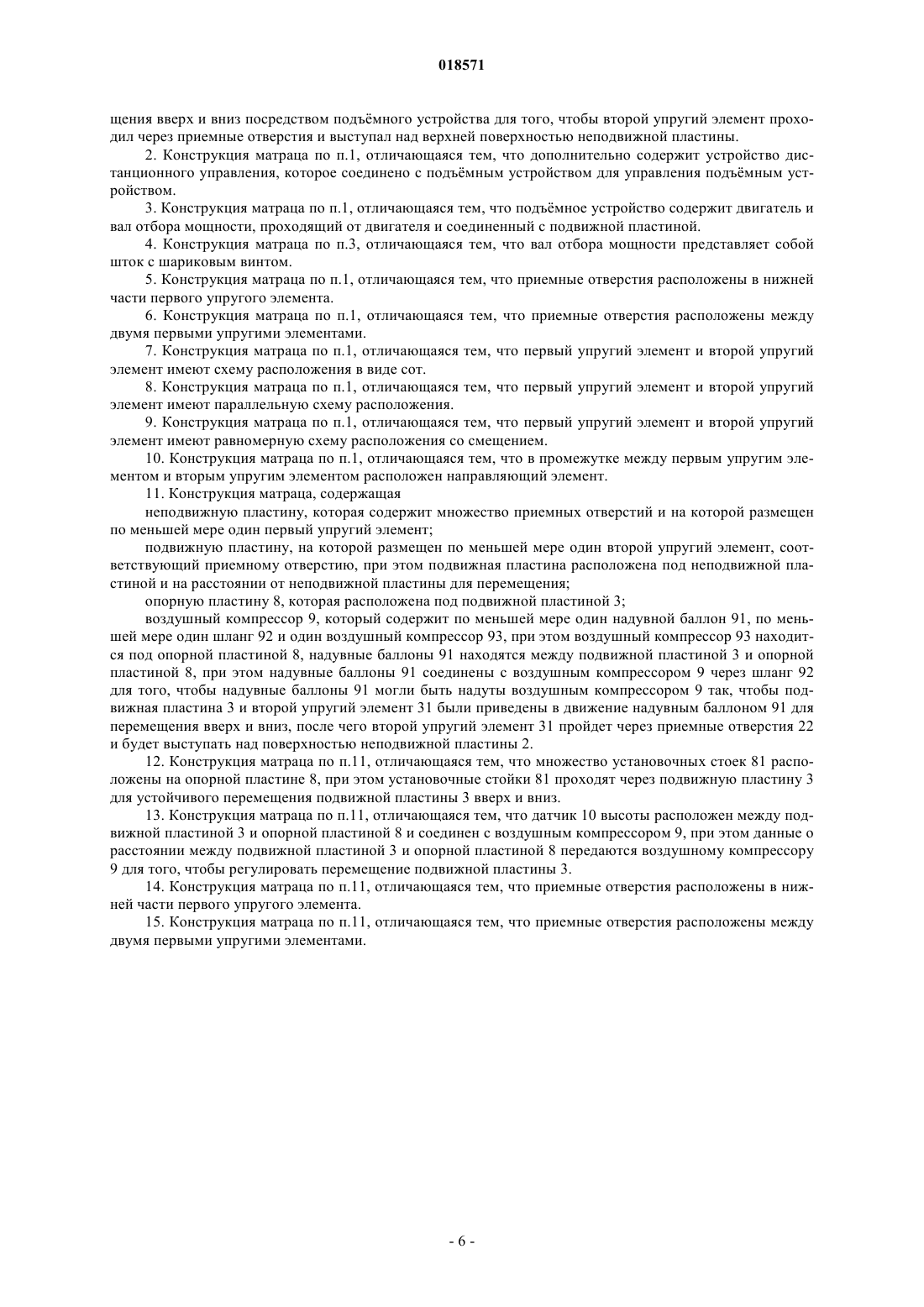

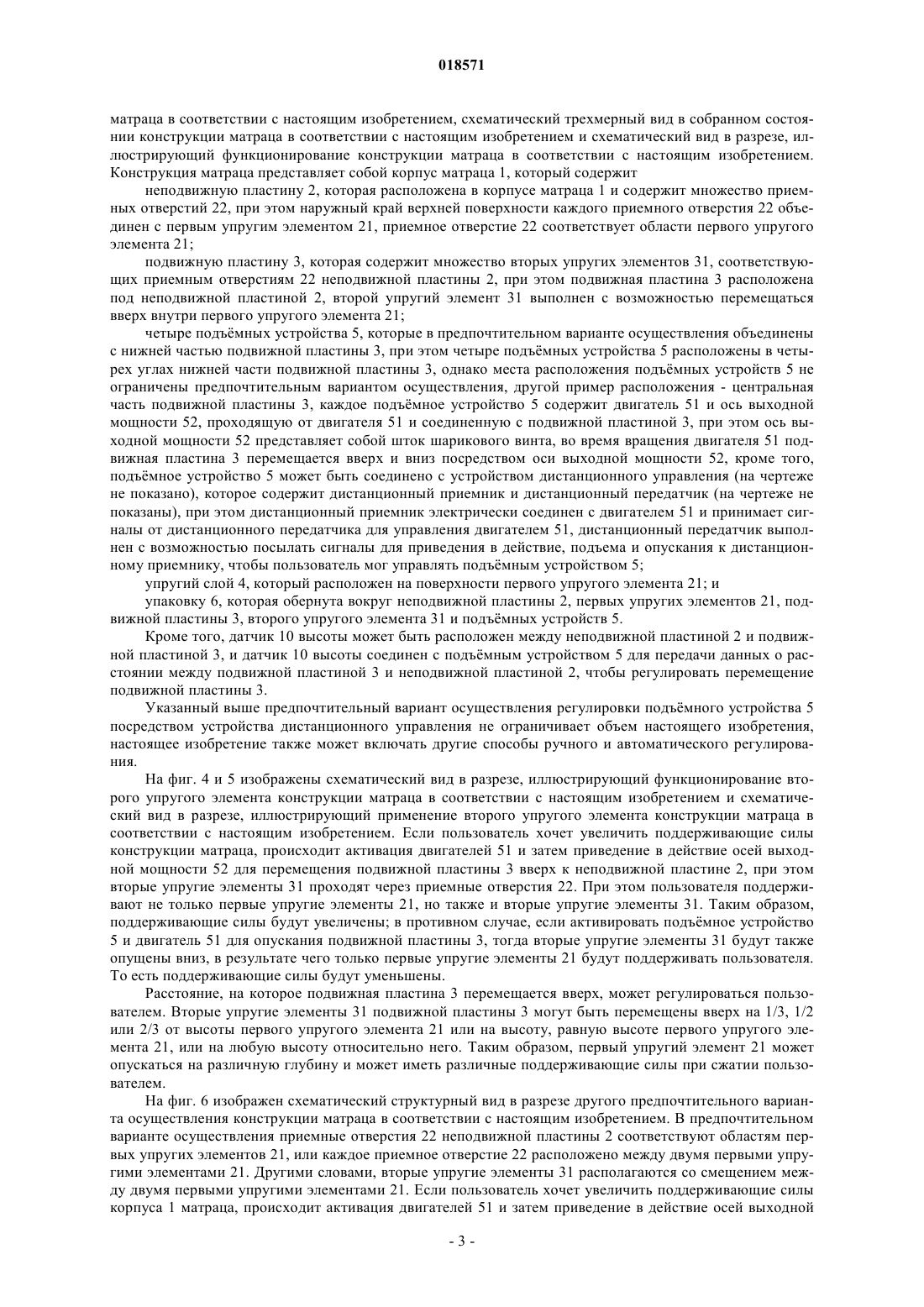

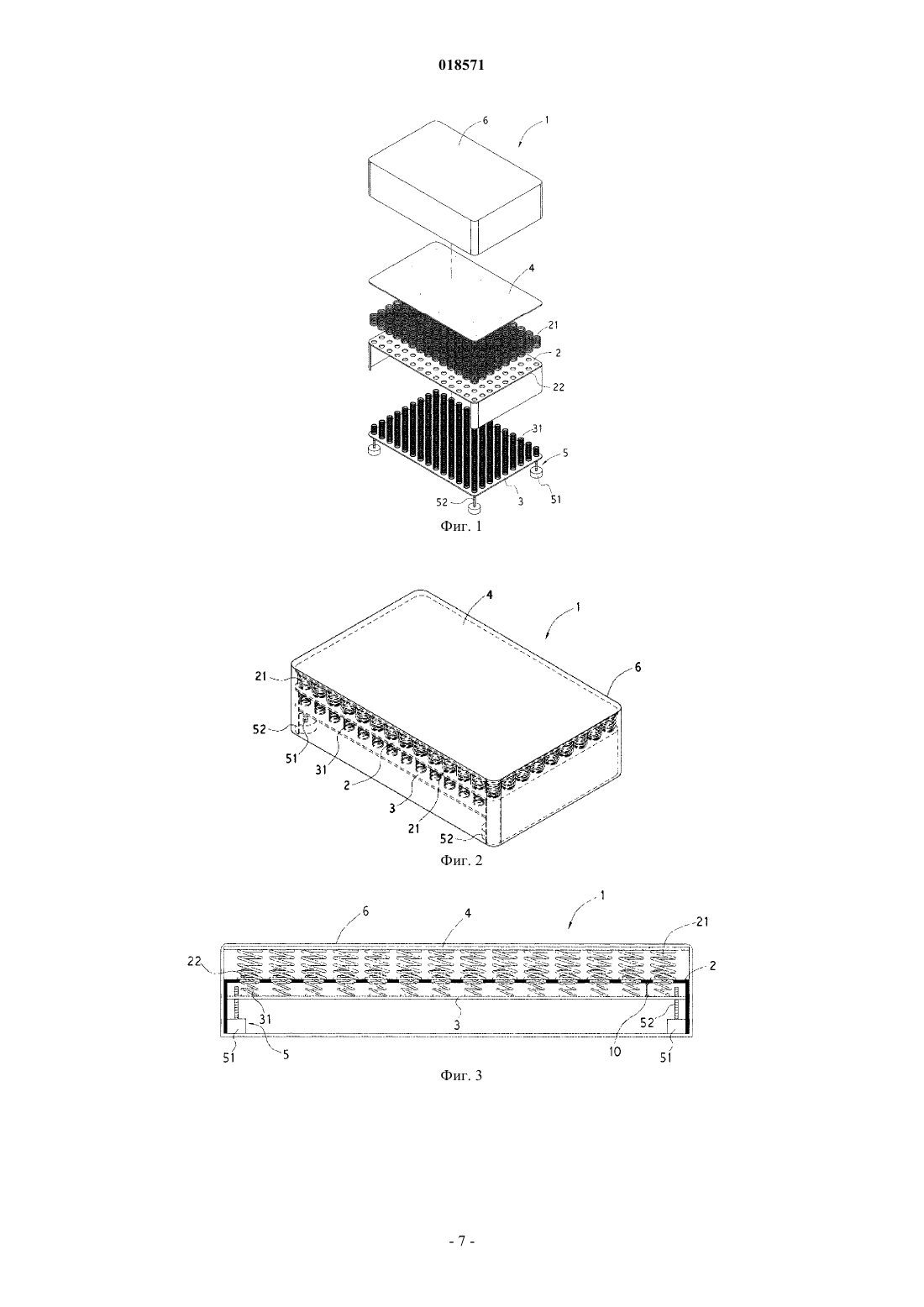

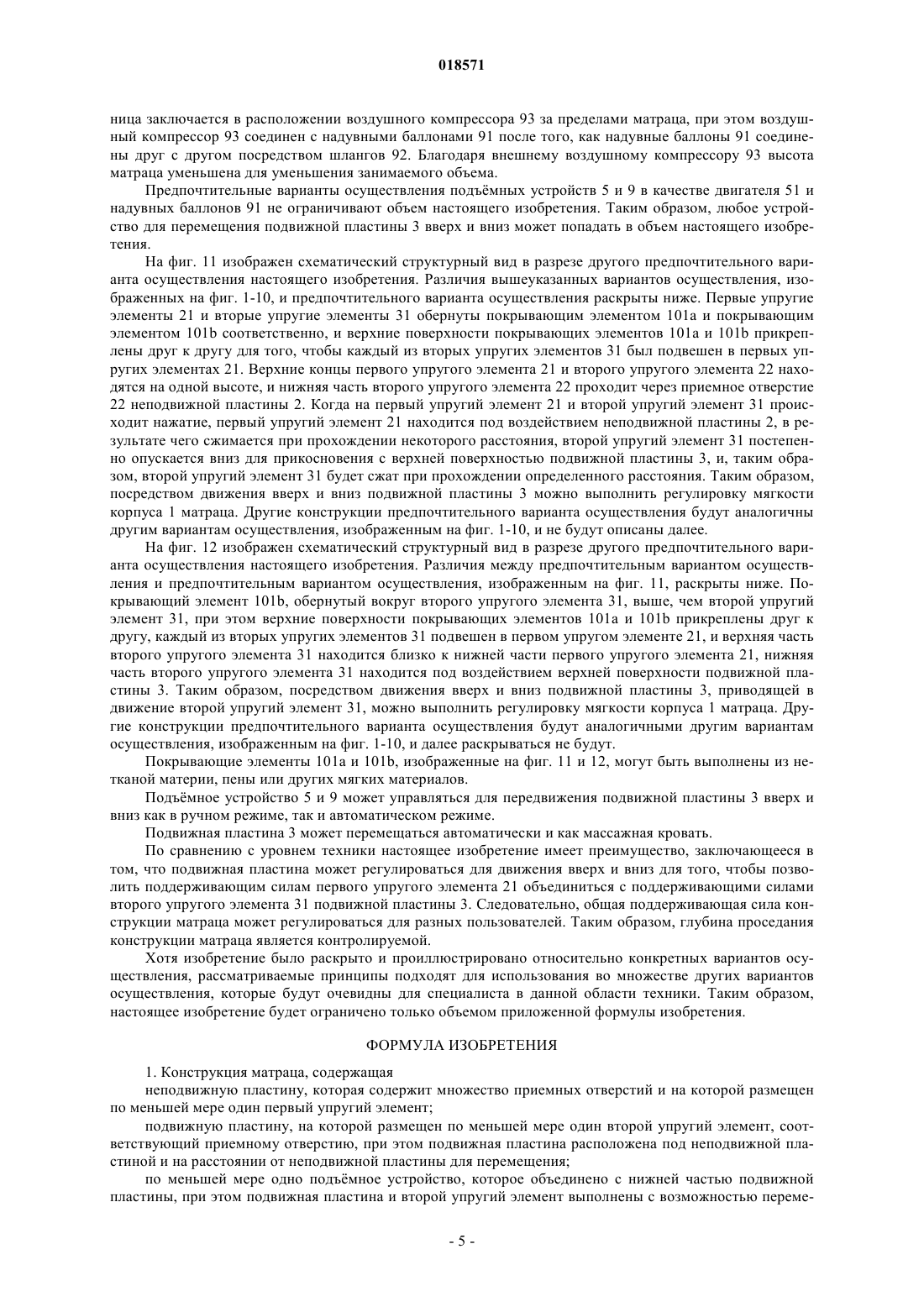

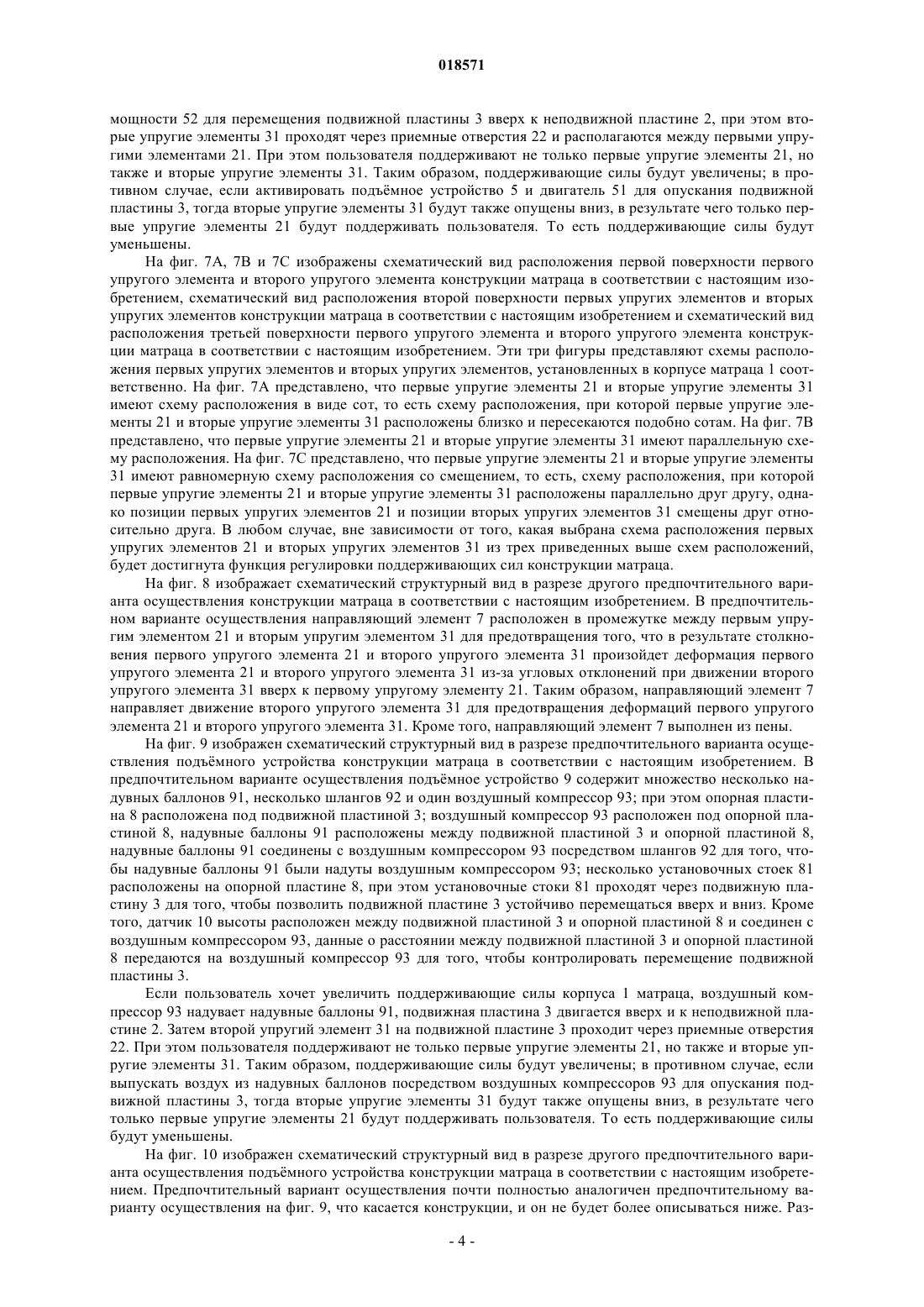

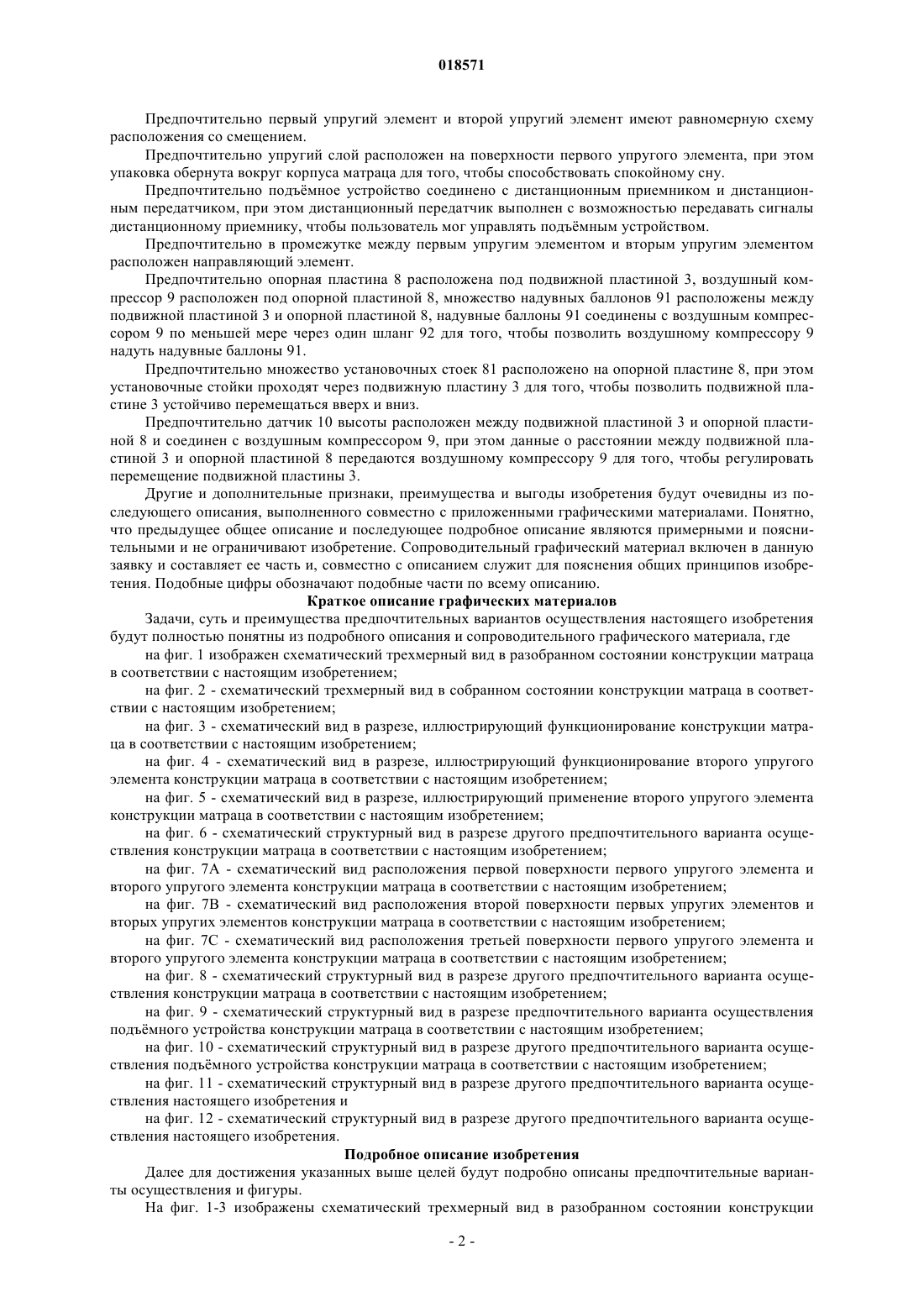

Конструкция матраца представляет собой корлус матраца и содержит неподвижную пластину,которая содержит множество приемных отверстий и по меньшей мере один первый упругий элемент; подвижную пластину, которая содержит по меньшей мере один второй упругий элемент, соответствующий приемному отверстию, при этом подвижная пластина расположена под неподвижной пластиной и на некотором расстоянии от неподвижной пластины для перемещения; по меньшей мере одно подъмное устройство, которое объединено с нижней частью подвижной пластины, при этом подвижная пластина и второй упругий элемент выполнены с возможностью перемещения вверх и вниз посредством подъмного устройства для того, чтобы второй упругий элемент проходил через приемные отверстия и выступал над верхней поверхностью неподвижной пластины. Предпосылки изобретения Область изобретения Настоящее изобретение, в общем, относится к конструкции матраца и, в частности, к конструкции матраца, которая может регулироваться в области поддерживающих сил для того, чтобы обеспечить разные поддерживающие силы для разных пользователей. Описание уровня техники Благодаря науке и технологиям современная жизнь характеризуется высоким темпом и насыщенностью. В конце дня всем необходим хороший сон для полного расслабления тела перед следующим днем. За исключением работы и повседневной жизни 30% времени человек тратит на сон. Качество сна может непосредственно влиять на здоровье человека. Соответственно, к матрацу должны выдвигаться большие требования, чем до этого. Известные матрацы в основном выполнены способом совместного литья, и мягкость матраца должна регулироваться на основании требований пользователя. Стоимость матраца всегда высока, при этом он неудобный. Известная конструкция матраца имеет корпус матраца и упругий элемент в корпусе матраца, однако она содержит много недостатков, перечисленных ниже. 1. После продолжительного использования часть упругого элемента повреждается, а именно проседает, что мешает сну. 2. Упругость каждой части поверхности известной конструкции матраца является одинаковой и не может изменяться; кроме того, упругость не может регулироваться для различных пользователей. 3. Поскольку упругий элемент выполнен совместным литьем, может произойти цепная реакция. Если два человека с разными положениями во время сна лежат на кровати, один человек может влиять на другого. Таким образом, вариантом решения проблемы является приобретение другого матраца для большего удобства, однако это определенно является не экономичным способом. Таким образом, разработка нового типа конструкции матраца является задачей для специалистов в данной области и будет раскрыта ниже. Сущность изобретения Основной целью настоящего изобретения является создание конструкции матраца, где подвижная пластина может регулироваться посредством перемещения в направлении вверх и вниз для того, чтобы позволить поддерживающим силам первого упругого элемента объединится с поддерживающими силами второго упругого элемента подвижной пластины. Следовательно, общая поддерживающая сила конструкции матраца может регулироваться для разных пользователей. Таким образом, глубина проседания конструкции матраца является контролируемой. Для того чтобы достигнуть указанной выше цели, конструкция матраца представляет собой корпус матраца и содержит: неподвижную пластину, которая содержит множество приемных отверстий и по меньшей мере один первый упругий элемент, и прикреплена к корпусу матраца, при этом приемные отверстия расположены в нижней части первого упругого элемента; подвижную пластину, которая содержит по меньшей мере один второй упругий элемент, соответствующий приемному отверстию, при этом второй упругий элемент выполнен с возможностью перемещения вверх и вниз через внутреннее пространство первого упругого элемента, подвижная пластина расположена ниже неподвижной пластины; и по меньшей мере одно подъмное устройство, которое объединено с нижней частью подвижной пластины, при этом содержит двигатель и ось выходной мощности, проходящую от двигателя и соединенную с подвижной пластиной для того, чтобы подвижная пластина могла перемещаться вверх и вниз посредством оси выходной мощности. Если подъмное устройство перемещает подвижную пластину вверх к неподвижной пластине, вторые упругие элементы проходят через приемные отверстия. При этом пользователя поддерживают не только первые упругие элементы, но также и вторые упругие элементы. Таким образом, поддерживающие силы будут увеличены; в противном случае, если активировать подъмное устройство и двигатель для опускания подвижной пластины, тогда вторые упругие элементы будут также опущены вниз, в результате чего только первые упругие элементы будут поддерживать пользователя. То есть поддерживающие силы будут уменьшены. Предпочтительно приемные отверстия расположены не только в нижней части первых упругих элементов, но также расположены между первыми упругими элементами так, что когда вторые упругие элементы проходят через подвижную пластину, поддерживающие силы конструкции матраца могут контролироваться благодаря тому, что каждое приемное отверстие расположено между двумя первыми упругими элементами. Предпочтительно подъмные устройства расположены в четырех углах подвижной пластины. Предпочтительно подъмные устройства расположены в центральной части подвижной пластины. Предпочтительно ось выходной мощности подъмного устройства представляет собой шток шарикового винта. Предпочтительно первый упругий элемент и второй упругий элемент имеют схему расположения в виде сот. Предпочтительно первый упругий элемент и второй упругий элемент имеют параллельную схему расположения. Предпочтительно первый упругий элемент и второй упругий элемент имеют равномерную схему расположения со смещением. Предпочтительно упругий слой расположен на поверхности первого упругого элемента, при этом упаковка обернута вокруг корпуса матраца для того, чтобы способствовать спокойному сну. Предпочтительно подъмное устройство соединено с дистанционным приемником и дистанционным передатчиком, при этом дистанционный передатчик выполнен с возможностью передавать сигналы дистанционному приемнику, чтобы пользователь мог управлять подъмным устройством. Предпочтительно в промежутке между первым упругим элементом и вторым упругим элементом расположен направляющий элемент. Предпочтительно опорная пластина 8 расположена под подвижной пластиной 3, воздушный компрессор 9 расположен под опорной пластиной 8, множество надувных баллонов 91 расположены между подвижной пластиной 3 и опорной пластиной 8, надувные баллоны 91 соединены с воздушным компрессором 9 по меньшей мере через один шланг 92 для того, чтобы позволить воздушному компрессору 9 надуть надувные баллоны 91. Предпочтительно множество установочных стоек 81 расположено на опорной пластине 8, при этом установочные стойки проходят через подвижную пластину 3 для того, чтобы позволить подвижной пластине 3 устойчиво перемещаться вверх и вниз. Предпочтительно датчик 10 высоты расположен между подвижной пластиной 3 и опорной пластиной 8 и соединен с воздушным компрессором 9, при этом данные о расстоянии между подвижной пластиной 3 и опорной пластиной 8 передаются воздушному компрессору 9 для того, чтобы регулировать перемещение подвижной пластины 3. Другие и дополнительные признаки, преимущества и выгоды изобретения будут очевидны из последующего описания, выполненного совместно с приложенными графическими материалами. Понятно,что предыдущее общее описание и последующее подробное описание являются примерными и пояснительными и не ограничивают изобретение. Сопроводительный графический материал включен в данную заявку и составляет ее часть и, совместно с описанием служит для пояснения общих принципов изобретения. Подобные цифры обозначают подобные части по всему описанию. Краткое описание графических материалов Задачи, суть и преимущества предпочтительных вариантов осуществления настоящего изобретения будут полностью понятны из подробного описания и сопроводительного графического материала, где на фиг. 1 изображен схематический трехмерный вид в разобранном состоянии конструкции матраца в соответствии с настоящим изобретением; на фиг. 2 - схематический трехмерный вид в собранном состоянии конструкции матраца в соответствии с настоящим изобретением; на фиг. 3 - схематический вид в разрезе, иллюстрирующий функционирование конструкции матраца в соответствии с настоящим изобретением; на фиг. 4 - схематический вид в разрезе, иллюстрирующий функционирование второго упругого элемента конструкции матраца в соответствии с настоящим изобретением; на фиг. 5 - схематический вид в разрезе, иллюстрирующий применение второго упругого элемента конструкции матраца в соответствии с настоящим изобретением; на фиг. 6 - схематический структурный вид в разрезе другого предпочтительного варианта осуществления конструкции матраца в соответствии с настоящим изобретением; на фиг. 7A - схематический вид расположения первой поверхности первого упругого элемента и второго упругого элемента конструкции матраца в соответствии с настоящим изобретением; на фиг. 7B - схематический вид расположения второй поверхности первых упругих элементов и вторых упругих элементов конструкции матраца в соответствии с настоящим изобретением; на фиг. 7C - схематический вид расположения третьей поверхности первого упругого элемента и второго упругого элемента конструкции матраца в соответствии с настоящим изобретением; на фиг. 8 - схематический структурный вид в разрезе другого предпочтительного варианта осуществления конструкции матраца в соответствии с настоящим изобретением; на фиг. 9 - схематический структурный вид в разрезе предпочтительного варианта осуществления подъмного устройства конструкции матраца в соответствии с настоящим изобретением; на фиг. 10 - схематический структурный вид в разрезе другого предпочтительного варианта осуществления подъмного устройства конструкции матраца в соответствии с настоящим изобретением; на фиг. 11 - схематический структурный вид в разрезе другого предпочтительного варианта осуществления настоящего изобретения и на фиг. 12 - схематический структурный вид в разрезе другого предпочтительного варианта осуществления настоящего изобретения. Подробное описание изобретения Далее для достижения указанных выше целей будут подробно описаны предпочтительные варианты осуществления и фигуры. На фиг. 1-3 изображены схематический трехмерный вид в разобранном состоянии конструкции матраца в соответствии с настоящим изобретением, схематический трехмерный вид в собранном состоянии конструкции матраца в соответствии с настоящим изобретением и схематический вид в разрезе, иллюстрирующий функционирование конструкции матраца в соответствии с настоящим изобретением. Конструкция матраца представляет собой корпус матраца 1, который содержит неподвижную пластину 2, которая расположена в корпусе матраца 1 и содержит множество приемных отверстий 22, при этом наружный край верхней поверхности каждого приемного отверстия 22 объединен с первым упругим элементом 21, приемное отверстие 22 соответствует области первого упругого элемента 21; подвижную пластину 3, которая содержит множество вторых упругих элементов 31, соответствующих приемным отверстиям 22 неподвижной пластины 2, при этом подвижная пластина 3 расположена под неподвижной пластиной 2, второй упругий элемент 31 выполнен с возможностью перемещаться вверх внутри первого упругого элемента 21; четыре подъмных устройства 5, которые в предпочтительном варианте осуществления объединены с нижней частью подвижной пластины 3, при этом четыре подъмных устройства 5 расположены в четырех углах нижней части подвижной пластины 3, однако места расположения подъмных устройств 5 не ограничены предпочтительным вариантом осуществления, другой пример расположения - центральная часть подвижной пластины 3, каждое подъмное устройство 5 содержит двигатель 51 и ось выходной мощности 52, проходящую от двигателя 51 и соединенную с подвижной пластиной 3, при этом ось выходной мощности 52 представляет собой шток шарикового винта, во время вращения двигателя 51 подвижная пластина 3 перемещается вверх и вниз посредством оси выходной мощности 52, кроме того,подъмное устройство 5 может быть соединено с устройством дистанционного управления (на чертеже не показано), которое содержит дистанционный приемник и дистанционный передатчик (на чертеже не показаны), при этом дистанционный приемник электрически соединен с двигателем 51 и принимает сигналы от дистанционного передатчика для управления двигателем 51, дистанционный передатчик выполнен с возможностью посылать сигналы для приведения в действие, подъема и опускания к дистанционному приемнику, чтобы пользователь мог управлять подъмным устройством 5; упругий слой 4, который расположен на поверхности первого упругого элемента 21; и упаковку 6, которая обернута вокруг неподвижной пластины 2, первых упругих элементов 21, подвижной пластины 3, второго упругого элемента 31 и подъмных устройств 5. Кроме того, датчик 10 высоты может быть расположен между неподвижной пластиной 2 и подвижной пластиной 3, и датчик 10 высоты соединен с подъмным устройством 5 для передачи данных о расстоянии между подвижной пластиной 3 и неподвижной пластиной 2, чтобы регулировать перемещение подвижной пластины 3. Указанный выше предпочтительный вариант осуществления регулировки подъмного устройства 5 посредством устройства дистанционного управления не ограничивает объем настоящего изобретения,настоящее изобретение также может включать другие способы ручного и автоматического регулирования. На фиг. 4 и 5 изображены схематический вид в разрезе, иллюстрирующий функционирование второго упругого элемента конструкции матраца в соответствии с настоящим изобретением и схематический вид в разрезе, иллюстрирующий применение второго упругого элемента конструкции матраца в соответствии с настоящим изобретением. Если пользователь хочет увеличить поддерживающие силы конструкции матраца, происходит активация двигателей 51 и затем приведение в действие осей выходной мощности 52 для перемещения подвижной пластины 3 вверх к неподвижной пластине 2, при этом вторые упругие элементы 31 проходят через приемные отверстия 22. При этом пользователя поддерживают не только первые упругие элементы 21, но также и вторые упругие элементы 31. Таким образом,поддерживающие силы будут увеличены; в противном случае, если активировать подъмное устройство 5 и двигатель 51 для опускания подвижной пластины 3, тогда вторые упругие элементы 31 будут также опущены вниз, в результате чего только первые упругие элементы 21 будут поддерживать пользователя. То есть поддерживающие силы будут уменьшены. Расстояние, на которое подвижная пластина 3 перемещается вверх, может регулироваться пользователем. Вторые упругие элементы 31 подвижной пластины 3 могут быть перемещены вверх на 1/3, 1/2 или 2/3 от высоты первого упругого элемента 21 или на высоту, равную высоте первого упругого элемента 21, или на любую высоту относительно него. Таким образом, первый упругий элемент 21 может опускаться на различную глубину и может иметь различные поддерживающие силы при сжатии пользователем. На фиг. 6 изображен схематический структурный вид в разрезе другого предпочтительного варианта осуществления конструкции матраца в соответствии с настоящим изобретением. В предпочтительном варианте осуществления приемные отверстия 22 неподвижной пластины 2 соответствуют областям первых упругих элементов 21, или каждое приемное отверстие 22 расположено между двумя первыми упругими элементами 21. Другими словами, вторые упругие элементы 31 располагаются со смещением между двумя первыми упругими элементами 21. Если пользователь хочет увеличить поддерживающие силы корпуса 1 матраца, происходит активация двигателей 51 и затем приведение в действие осей выходной мощности 52 для перемещения подвижной пластины 3 вверх к неподвижной пластине 2, при этом вторые упругие элементы 31 проходят через приемные отверстия 22 и располагаются между первыми упругими элементами 21. При этом пользователя поддерживают не только первые упругие элементы 21, но также и вторые упругие элементы 31. Таким образом, поддерживающие силы будут увеличены; в противном случае, если активировать подъмное устройство 5 и двигатель 51 для опускания подвижной пластины 3, тогда вторые упругие элементы 31 будут также опущены вниз, в результате чего только первые упругие элементы 21 будут поддерживать пользователя. То есть поддерживающие силы будут уменьшены. На фиг. 7A, 7B и 7C изображены схематический вид расположения первой поверхности первого упругого элемента и второго упругого элемента конструкции матраца в соответствии с настоящим изобретением, схематический вид расположения второй поверхности первых упругих элементов и вторых упругих элементов конструкции матраца в соответствии с настоящим изобретением и схематический вид расположения третьей поверхности первого упругого элемента и второго упругого элемента конструкции матраца в соответствии с настоящим изобретением. Эти три фигуры представляют схемы расположения первых упругих элементов и вторых упругих элементов, установленных в корпусе матраца 1 соответственно. На фиг. 7A представлено, что первые упругие элементы 21 и вторые упругие элементы 31 имеют схему расположения в виде сот, то есть схему расположения, при которой первые упругие элементы 21 и вторые упругие элементы 31 расположены близко и пересекаются подобно сотам. На фиг. 7B представлено, что первые упругие элементы 21 и вторые упругие элементы 31 имеют параллельную схему расположения. На фиг. 7C представлено, что первые упругие элементы 21 и вторые упругие элементы 31 имеют равномерную схему расположения со смещением, то есть, схему расположения, при которой первые упругие элементы 21 и вторые упругие элементы 31 расположены параллельно друг другу, однако позиции первых упругих элементов 21 и позиции вторых упругих элементов 31 смещены друг относительно друга. В любом случае, вне зависимости от того, какая выбрана схема расположения первых упругих элементов 21 и вторых упругих элементов 31 из трех приведенных выше схем расположений,будет достигнута функция регулировки поддерживающих сил конструкции матраца. На фиг. 8 изображает схематический структурный вид в разрезе другого предпочтительного варианта осуществления конструкции матраца в соответствии с настоящим изобретением. В предпочтительном варианте осуществления направляющий элемент 7 расположен в промежутке между первым упругим элементом 21 и вторым упругим элементом 31 для предотвращения того, что в результате столкновения первого упругого элемента 21 и второго упругого элемента 31 произойдет деформация первого упругого элемента 21 и второго упругого элемента 31 из-за угловых отклонений при движении второго упругого элемента 31 вверх к первому упругому элементу 21. Таким образом, направляющий элемент 7 направляет движение второго упругого элемента 31 для предотвращения деформаций первого упругого элемента 21 и второго упругого элемента 31. Кроме того, направляющий элемент 7 выполнен из пены. На фиг. 9 изображен схематический структурный вид в разрезе предпочтительного варианта осуществления подъмного устройства конструкции матраца в соответствии с настоящим изобретением. В предпочтительном варианте осуществления подъмное устройство 9 содержит множество несколько надувных баллонов 91, несколько шлангов 92 и один воздушный компрессор 93; при этом опорная пластина 8 расположена под подвижной пластиной 3; воздушный компрессор 93 расположен под опорной пластиной 8, надувные баллоны 91 расположены между подвижной пластиной 3 и опорной пластиной 8,надувные баллоны 91 соединены с воздушным компрессором 93 посредством шлангов 92 для того, чтобы надувные баллоны 91 были надуты воздушным компрессором 93; несколько установочных стоек 81 расположены на опорной пластине 8, при этом установочные стоки 81 проходят через подвижную пластину 3 для того, чтобы позволить подвижной пластине 3 устойчиво перемещаться вверх и вниз. Кроме того, датчик 10 высоты расположен между подвижной пластиной 3 и опорной пластиной 8 и соединен с воздушным компрессором 93, данные о расстоянии между подвижной пластиной 3 и опорной пластиной 8 передаются на воздушный компрессор 93 для того, чтобы контролировать перемещение подвижной пластины 3. Если пользователь хочет увеличить поддерживающие силы корпуса 1 матраца, воздушный компрессор 93 надувает надувные баллоны 91, подвижная пластина 3 двигается вверх и к неподвижной пластине 2. Затем второй упругий элемент 31 на подвижной пластине 3 проходит через приемные отверстия 22. При этом пользователя поддерживают не только первые упругие элементы 21, но также и вторые упругие элементы 31. Таким образом, поддерживающие силы будут увеличены; в противном случае, если выпускать воздух из надувных баллонов посредством воздушных компрессоров 93 для опускания подвижной пластины 3, тогда вторые упругие элементы 31 будут также опущены вниз, в результате чего только первые упругие элементы 21 будут поддерживать пользователя. То есть поддерживающие силы будут уменьшены. На фиг. 10 изображен схематический структурный вид в разрезе другого предпочтительного варианта осуществления подъмного устройства конструкции матраца в соответствии с настоящим изобретением. Предпочтительный вариант осуществления почти полностью аналогичен предпочтительному варианту осуществления на фиг. 9, что касается конструкции, и он не будет более описываться ниже. Раз-4 018571 ница заключается в расположении воздушного компрессора 93 за пределами матраца, при этом воздушный компрессор 93 соединен с надувными баллонами 91 после того, как надувные баллоны 91 соединены друг с другом посредством шлангов 92. Благодаря внешнему воздушному компрессору 93 высота матраца уменьшена для уменьшения занимаемого объема. Предпочтительные варианты осуществления подъмных устройств 5 и 9 в качестве двигателя 51 и надувных баллонов 91 не ограничивают объем настоящего изобретения. Таким образом, любое устройство для перемещения подвижной пластины 3 вверх и вниз может попадать в объем настоящего изобретения. На фиг. 11 изображен схематический структурный вид в разрезе другого предпочтительного варианта осуществления настоящего изобретения. Различия вышеуказанных вариантов осуществления, изображенных на фиг. 1-10, и предпочтительного варианта осуществления раскрыты ниже. Первые упругие элементы 21 и вторые упругие элементы 31 обернуты покрывающим элементом 101 а и покрывающим элементом 101b соответственно, и верхние поверхности покрывающих элементов 101 а и 101b прикреплены друг к другу для того, чтобы каждый из вторых упругих элементов 31 был подвешен в первых упругих элементах 21. Верхние концы первого упругого элемента 21 и второго упругого элемента 22 находятся на одной высоте, и нижняя часть второго упругого элемента 22 проходит через приемное отверстие 22 неподвижной пластины 2. Когда на первый упругий элемент 21 и второй упругий элемент 31 происходит нажатие, первый упругий элемент 21 находится под воздействием неподвижной пластины 2, в результате чего сжимается при прохождении некоторого расстояния, второй упругий элемент 31 постепенно опускается вниз для прикосновения с верхней поверхностью подвижной пластины 3, и, таким образом, второй упругий элемент 31 будет сжат при прохождении определенного расстояния. Таким образом,посредством движения вверх и вниз подвижной пластины 3 можно выполнить регулировку мягкости корпуса 1 матраца. Другие конструкции предпочтительного варианта осуществления будут аналогичны другим вариантам осуществления, изображенным на фиг. 1-10, и не будут описаны далее. На фиг. 12 изображен схематический структурный вид в разрезе другого предпочтительного варианта осуществления настоящего изобретения. Различия между предпочтительным вариантом осуществления и предпочтительным вариантом осуществления, изображенным на фиг. 11, раскрыты ниже. Покрывающий элемент 101b, обернутый вокруг второго упругого элемента 31, выше, чем второй упругий элемент 31, при этом верхние поверхности покрывающих элементов 101 а и 101b прикреплены друг к другу, каждый из вторых упругих элементов 31 подвешен в первом упругом элементе 21, и верхняя часть второго упругого элемента 31 находится близко к нижней части первого упругого элемента 21, нижняя часть второго упругого элемента 31 находится под воздействием верхней поверхности подвижной пластины 3. Таким образом, посредством движения вверх и вниз подвижной пластины 3, приводящей в движение второй упругий элемент 31, можно выполнить регулировку мягкости корпуса 1 матраца. Другие конструкции предпочтительного варианта осуществления будут аналогичными другим вариантам осуществления, изображенным на фиг. 1-10, и далее раскрываться не будут. Покрывающие элементы 101 а и 101b, изображенные на фиг. 11 и 12, могут быть выполнены из нетканой материи, пены или других мягких материалов. Подъмное устройство 5 и 9 может управляться для передвижения подвижной пластины 3 вверх и вниз как в ручном режиме, так и автоматическом режиме. Подвижная пластина 3 может перемещаться автоматически и как массажная кровать. По сравнению с уровнем техники настоящее изобретение имеет преимущество, заключающееся в том, что подвижная пластина может регулироваться для движения вверх и вниз для того, чтобы позволить поддерживающим силам первого упругого элемента 21 объединиться с поддерживающими силами второго упругого элемента 31 подвижной пластины 3. Следовательно, общая поддерживающая сила конструкции матраца может регулироваться для разных пользователей. Таким образом, глубина проседания конструкции матраца является контролируемой. Хотя изобретение было раскрыто и проиллюстрировано относительно конкретных вариантов осуществления, рассматриваемые принципы подходят для использования во множестве других вариантов осуществления, которые будут очевидны для специалиста в данной области техники. Таким образом,настоящее изобретение будет ограничено только объемом приложенной формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Конструкция матраца, содержащая неподвижную пластину, которая содержит множество приемных отверстий и на которой размещен по меньшей мере один первый упругий элемент; подвижную пластину, на которой размещен по меньшей мере один второй упругий элемент, соответствующий приемному отверстию, при этом подвижная пластина расположена под неподвижной пластиной и на расстоянии от неподвижной пластины для перемещения; по меньшей мере одно подъмное устройство, которое объединено с нижней частью подвижной пластины, при этом подвижная пластина и второй упругий элемент выполнены с возможностью переме-5 018571 щения вверх и вниз посредством подъмного устройства для того, чтобы второй упругий элемент проходил через приемные отверстия и выступал над верхней поверхностью неподвижной пластины. 2. Конструкция матраца по п.1, отличающаяся тем, что дополнительно содержит устройство дистанционного управления, которое соединено с подъмным устройством для управления подъмным устройством. 3. Конструкция матраца по п.1, отличающаяся тем, что подъмное устройство содержит двигатель и вал отбора мощности, проходящий от двигателя и соединенный с подвижной пластиной. 4. Конструкция матраца по п.3, отличающаяся тем, что вал отбора мощности представляет собой шток с шариковым винтом. 5. Конструкция матраца по п.1, отличающаяся тем, что приемные отверстия расположены в нижней части первого упругого элемента. 6. Конструкция матраца по п.1, отличающаяся тем, что приемные отверстия расположены между двумя первыми упругими элементами. 7. Конструкция матраца по п.1, отличающаяся тем, что первый упругий элемент и второй упругий элемент имеют схему расположения в виде сот. 8. Конструкция матраца по п.1, отличающаяся тем, что первый упругий элемент и второй упругий элемент имеют параллельную схему расположения. 9. Конструкция матраца по п.1, отличающаяся тем, что первый упругий элемент и второй упругий элемент имеют равномерную схему расположения со смещением. 10. Конструкция матраца по п.1, отличающаяся тем, что в промежутке между первым упругим элементом и вторым упругим элементом расположен направляющий элемент. 11. Конструкция матраца, содержащая неподвижную пластину, которая содержит множество приемных отверстий и на которой размещен по меньшей мере один первый упругий элемент; подвижную пластину, на которой размещен по меньшей мере один второй упругий элемент, соответствующий приемному отверстию, при этом подвижная пластина расположена под неподвижной пластиной и на расстоянии от неподвижной пластины для перемещения; опорную пластину 8, которая расположена под подвижной пластиной 3; воздушный компрессор 9, который содержит по меньшей мере один надувной баллон 91, по меньшей мере один шланг 92 и один воздушный компрессор 93, при этом воздушный компрессор 93 находится под опорной пластиной 8, надувные баллоны 91 находятся между подвижной пластиной 3 и опорной пластиной 8, при этом надувные баллоны 91 соединены с воздушным компрессором 9 через шланг 92 для того, чтобы надувные баллоны 91 могли быть надуты воздушным компрессором 9 так, чтобы подвижная пластина 3 и второй упругий элемент 31 были приведены в движение надувным баллоном 91 для перемещения вверх и вниз, после чего второй упругий элемент 31 пройдет через приемные отверстия 22 и будет выступать над поверхностью неподвижной пластины 2. 12. Конструкция матраца по п.11, отличающаяся тем, что множество установочных стоек 81 расположены на опорной пластине 8, при этом установочные стойки 81 проходят через подвижную пластину 3 для устойчивого перемещения подвижной пластины 3 вверх и вниз. 13. Конструкция матраца по п.11, отличающаяся тем, что датчик 10 высоты расположен между подвижной пластиной 3 и опорной пластиной 8 и соединен с воздушным компрессором 9, при этом данные о расстоянии между подвижной пластиной 3 и опорной пластиной 8 передаются воздушному компрессору 9 для того, чтобы регулировать перемещение подвижной пластины 3. 14. Конструкция матраца по п.11, отличающаяся тем, что приемные отверстия расположены в нижней части первого упругого элемента. 15. Конструкция матраца по п.11, отличающаяся тем, что приемные отверстия расположены между двумя первыми упругими элементами.
