Временная двухслойная быстро развёртываемая конструкция настила

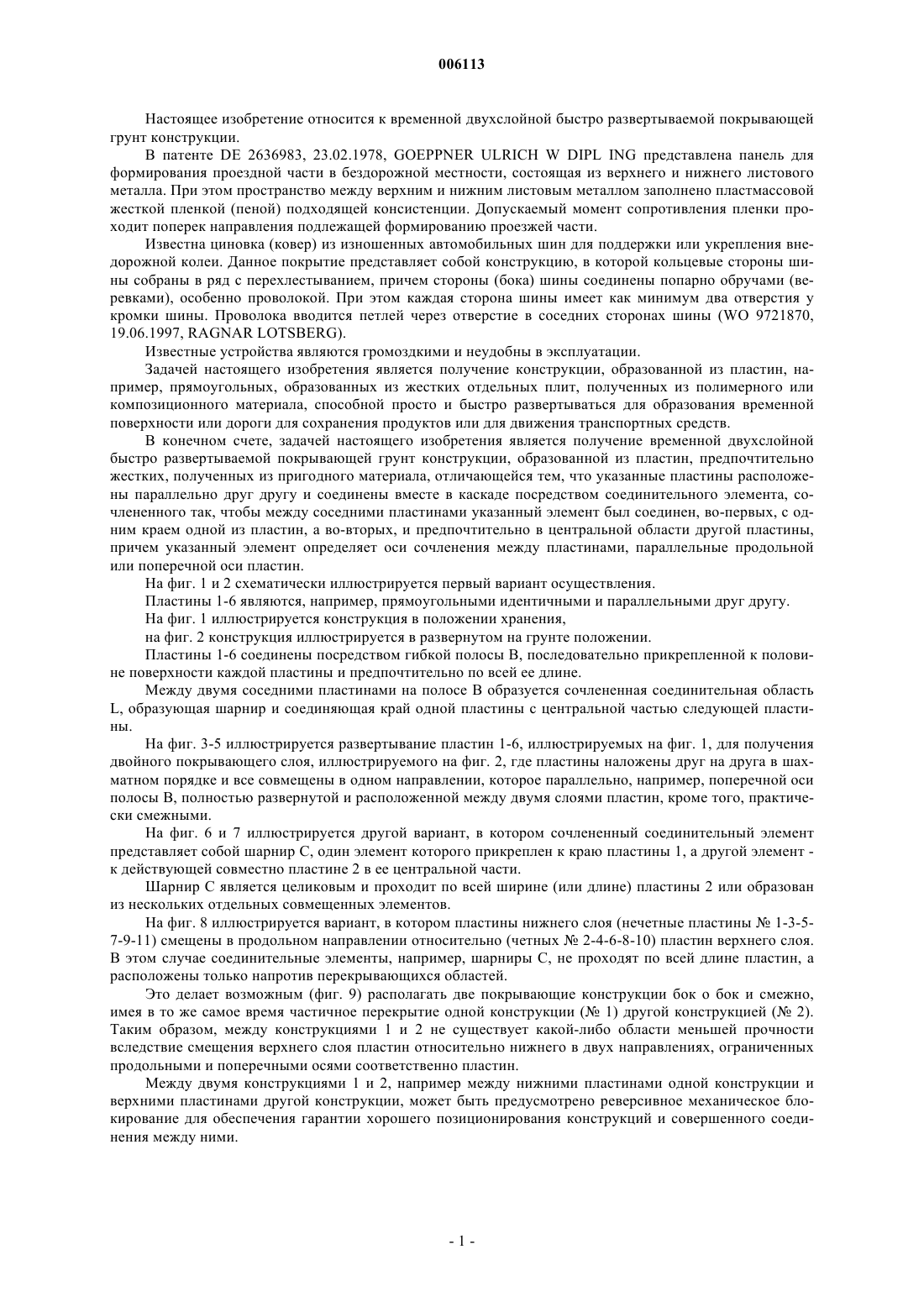

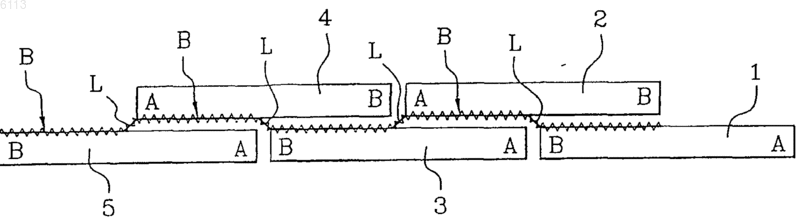

006113 Настоящее изобретение относится к временной двухслойной быстро развертываемой покрывающей грунт конструкции. В патенте DE 2636983, 23.02.1978, GOEPPNER ULRICH W DIPL ING представлена панель для формирования проездной части в бездорожной местности, состоящая из верхнего и нижнего листового металла. При этом пространство между верхним и нижним листовым металлом заполнено пластмассовой жесткой пленкой (пеной) подходящей консистенции. Допускаемый момент сопротивления пленки проходит поперек направления подлежащей формированию проезжей части. Известна циновка (ковер) из изношенных автомобильных шин для поддержки или укрепления внедорожной колеи. Данное покрытие представляет собой конструкцию, в которой кольцевые стороны шины собраны в ряд с перехлестыванием, причем стороны (бока) шины соединены попарно обручами (веревками), особенно проволокой. При этом каждая сторона шины имеет как минимум два отверстия у кромки шины. Проволока вводится петлей через отверстие в соседних сторонах шины (WO 9721870,19.06.1997, RAGNAR LOTSBERG). Известные устройства являются громоздкими и неудобны в эксплуатации. Задачей настоящего изобретения является получение конструкции, образованной из пластин, например, прямоугольных, образованных из жестких отдельных плит, полученных из полимерного или композиционного материала, способной просто и быстро развертываться для образования временной поверхности или дороги для сохранения продуктов или для движения транспортных средств. В конечном счете, задачей настоящего изобретения является получение временной двухслойной быстро развертываемой покрывающей грунт конструкции, образованной из пластин, предпочтительно жестких, полученных из пригодного материала, отличающейся тем, что указанные пластины расположены параллельно друг другу и соединены вместе в каскаде посредством соединительного элемента, сочлененного так, чтобы между соседними пластинами указанный элемент был соединен, во-первых, с одним краем одной из пластин, а во-вторых, и предпочтительно в центральной области другой пластины,причем указанный элемент определяет оси сочленения между пластинами, параллельные продольной или поперечной оси пластин. На фиг. 1 и 2 схематически иллюстрируется первый вариант осуществления. Пластины 1-6 являются, например, прямоугольными идентичными и параллельными друг другу. На фиг. 1 иллюстрируется конструкция в положении хранения,на фиг. 2 конструкция иллюстрируется в развернутом на грунте положении. Пластины 1-6 соединены посредством гибкой полосы В, последовательно прикрепленной к половине поверхности каждой пластины и предпочтительно по всей ее длине. Между двумя соседними пластинами на полосе В образуется сочлененная соединительная областьL, образующая шарнир и соединяющая край одной пластины с центральной частью следующей пластины. На фиг. 3-5 иллюстрируется развертывание пластин 1-6, иллюстрируемых на фиг. 1, для получения двойного покрывающего слоя, иллюстрируемого на фиг. 2, где пластины наложены друг на друга в шахматном порядке и все совмещены в одном направлении, которое параллельно, например, поперечной оси полосы В, полностью развернутой и расположенной между двумя слоями пластин, кроме того, практически смежными. На фиг. 6 и 7 иллюстрируется другой вариант, в котором сочлененный соединительный элемент представляет собой шарнир С, один элемент которого прикреплен к краю пластины 1, а другой элемент к действующей совместно пластине 2 в ее центральной части. Шарнир С является целиковым и проходит по всей ширине (или длине) пластины 2 или образован из нескольких отдельных совмещенных элементов. На фиг. 8 иллюстрируется вариант, в котором пластины нижнего слоя (нечетные пластины 1-3-57-9-11) смещены в продольном направлении относительно (четных 2-4-6-8-10) пластин верхнего слоя. В этом случае соединительные элементы, например, шарниры С, не проходят по всей длине пластин, а расположены только напротив перекрывающихся областей. Это делает возможным (фиг. 9) располагать две покрывающие конструкции бок о бок и смежно,имея в то же самое время частичное перекрытие одной конструкции ( 1) другой конструкцией ( 2). Таким образом, между конструкциями 1 и 2 не существует какой-либо области меньшей прочности вследствие смещения верхнего слоя пластин относительно нижнего в двух направлениях, ограниченных продольными и поперечными осями соответственно пластин. Между двумя конструкциями 1 и 2, например между нижними пластинами одной конструкции и верхними пластинами другой конструкции, может быть предусмотрено реверсивное механическое блокирование для обеспечения гарантии хорошего позиционирования конструкций и совершенного соединения между ними.-1 006113 ФОРМУЛА ИЗОБРЕТЕНИЯ Временная двухслойная быстро развертываемая покрывающая грунт конструкция, образованная из пластин (1-6), предпочтительно жестких, полученных из пригодного материала, отличающаяся тем, что указанные пластины (1-6) расположены параллельно друг другу и соединены друг с другом в каскаде посредством сочлененного соединительного элемента (В) так, чтобы между двумя соседними пластинами указанный элемент (В) был соединен с одной стороны с одним краем одной из пластин и с другой стороны - предпочтительно с центральной областью другой пластины, причем указанные элементы определяют оси сочленения между пластинами, параллельные продольной или поперечной оси пластин.
