Санитарно-техническое устройство для защиты канализации от засоров

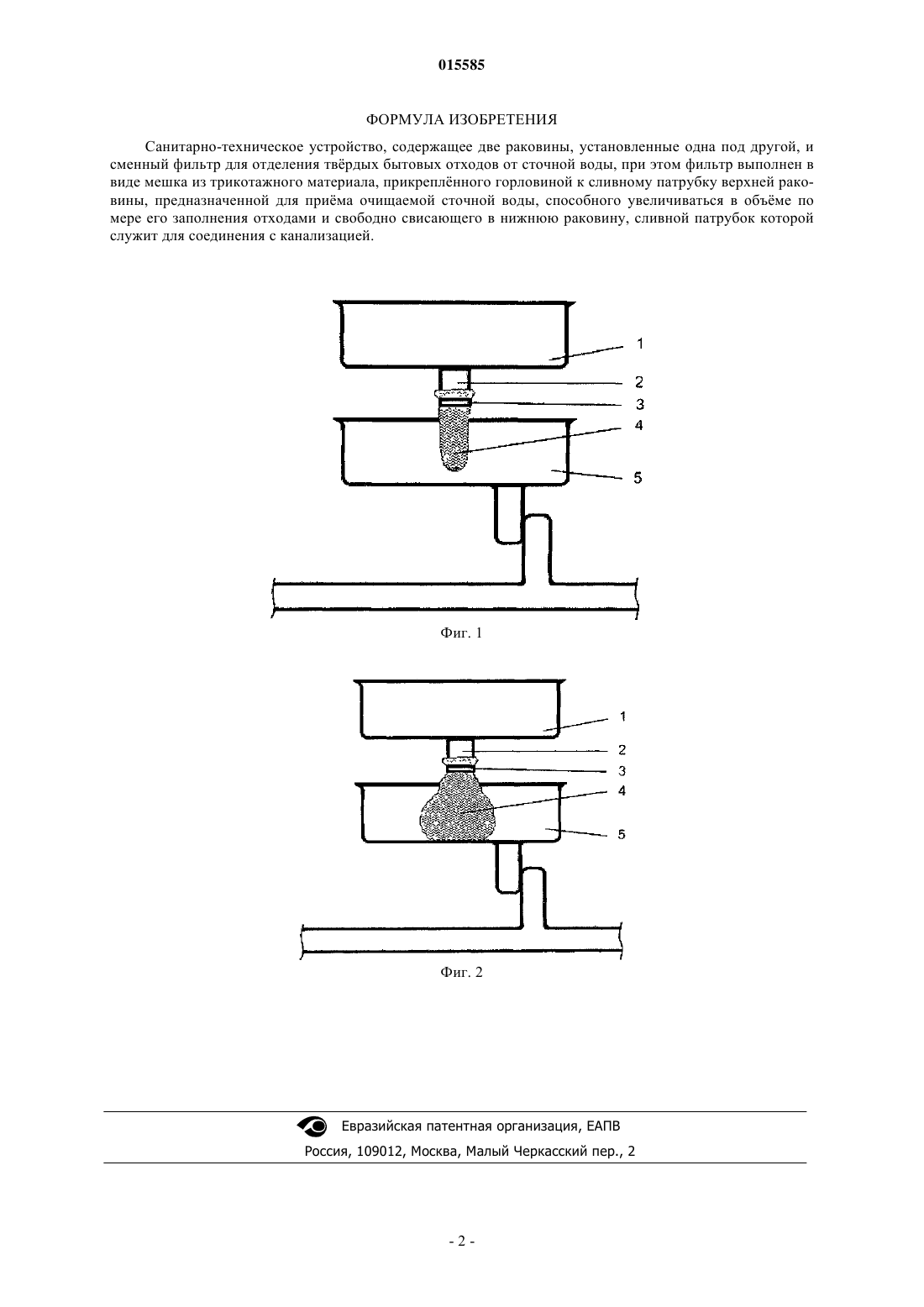

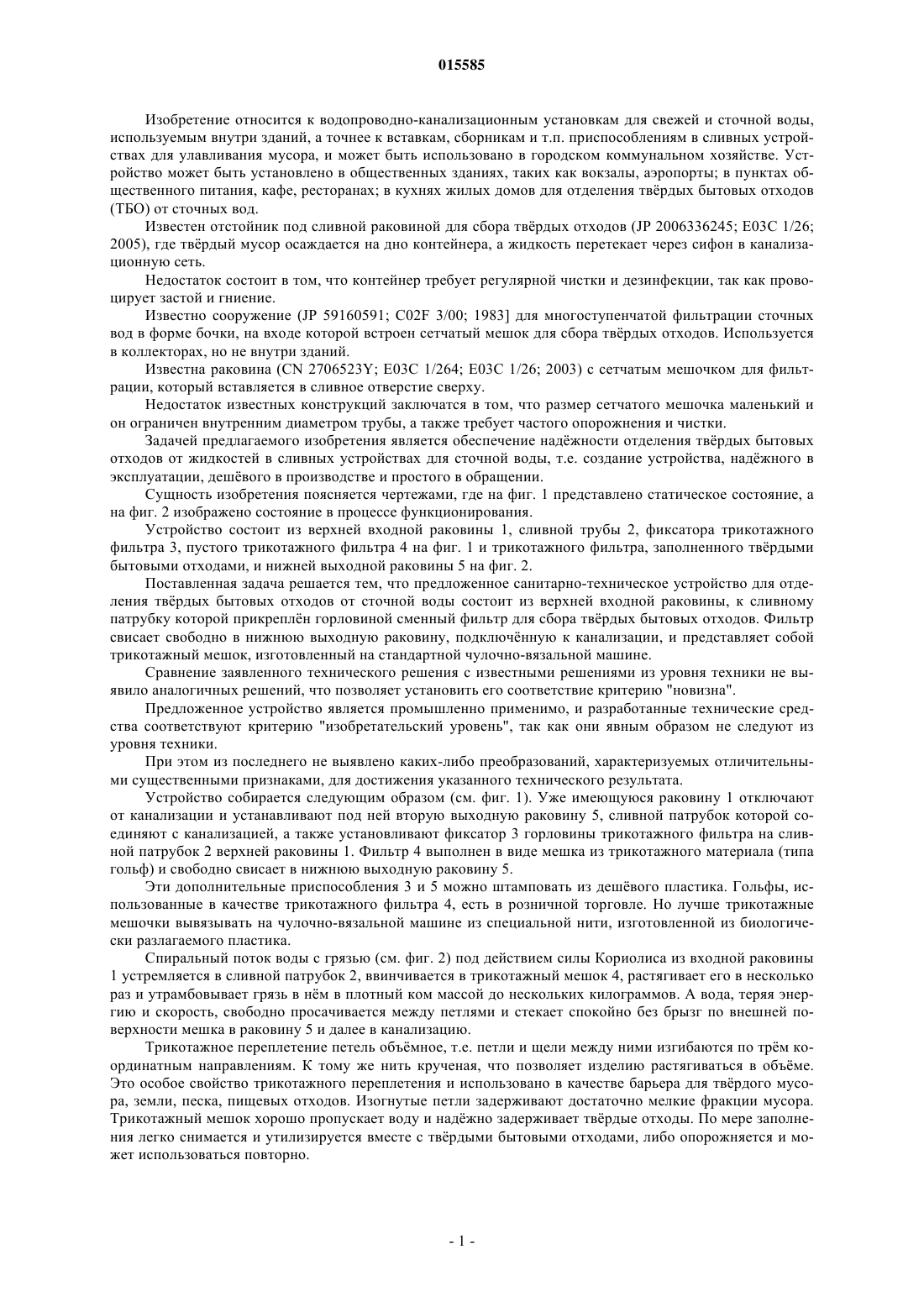

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ЕВРАЗИЙСКОМУ ПАТЕНТУ Дата публикации и выдачи патента САНИТАРНО-ТЕХНИЧЕСКОЕ УСТРОЙСТВО ДЛЯ ЗАЩИТЫ КАНАЛИЗАЦИИ ОТ ЗАСОРОВ Изобретение относится к водопроводно-канализационным установкам для свежей и сточной воды,используемым внутри зданий, а точнее к вставкам, сборникам и т.п. приспособлениям в сливных устройствах для улавливания мусора, и может быть использовано в городском коммунальном хозяйстве для защиты канализации от засоров. Санитарно-техническое устройство для отделения тврдых бытовых отходов от сточных вод состоит из верхней входной раковины (1), к сливной трубе(2) которой прикрепляется фиксатором (3) своей горловиной мусоросборный мешок (4), свободно свисающий в нижнюю выходную раковину (5), подключнную к канализации. Трикотажный мешок(типа гольф) изготовлен на стандартной чулочно-вязальной машине, хорошо пропускает воду и наджно задерживает мусор (тврдые отходы, песок, пищевые отбросы). По мере заполнения растягивается, увеличивая объм в несколько раз. При полном заполнении легко снимается и утилизируется с тврдыми бытовыми отходами, либо опорожняется и может использоваться повторно.DE-A1-3936175 ШИШКИНА ЛЮДМИЛА ПЕТРОВНА (RU) 015585 Изобретение относится к водопроводно-канализационным установкам для свежей и сточной воды,используемым внутри зданий, а точнее к вставкам, сборникам и т.п. приспособлениям в сливных устройствах для улавливания мусора, и может быть использовано в городском коммунальном хозяйстве. Устройство может быть установлено в общественных зданиях, таких как вокзалы, аэропорты; в пунктах общественного питания, кафе, ресторанах; в кухнях жилых домов для отделения тврдых бытовых отходов(ТБО) от сточных вод. Известен отстойник под сливной раковиной для сбора тврдых отходов (JP 2006336245; E03C 1/26; 2005), где тврдый мусор осаждается на дно контейнера, а жидкость перетекает через сифон в канализационную сеть. Недостаток состоит в том, что контейнер требует регулярной чистки и дезинфекции, так как провоцирует застой и гниение. Известно сооружение (JP 59160591; C02F 3/00; 1983] для многоступенчатой фильтрации сточных вод в форме бочки, на входе которой встроен сетчатый мешок для сбора тврдых отходов. Используется в коллекторах, но не внутри зданий. Известна раковина (CN 2706523Y; E03C 1/264; E03C 1/26; 2003) с сетчатым мешочком для фильтрации, который вставляется в сливное отверстие сверху. Недостаток известных конструкций заключатся в том, что размер сетчатого мешочка маленький и он ограничен внутренним диаметром трубы, а также требует частого опорожнения и чистки. Задачей предлагаемого изобретения является обеспечение наджности отделения тврдых бытовых отходов от жидкостей в сливных устройствах для сточной воды, т.е. создание устройства, наджного в эксплуатации, дешвого в производстве и простого в обращении. Сущность изобретения поясняется чертежами, где на фиг. 1 представлено статическое состояние, а на фиг. 2 изображено состояние в процессе функционирования. Устройство состоит из верхней входной раковины 1, сливной трубы 2, фиксатора трикотажного фильтра 3, пустого трикотажного фильтра 4 на фиг. 1 и трикотажного фильтра, заполненного тврдыми бытовыми отходами, и нижней выходной раковины 5 на фиг. 2. Поставленная задача решается тем, что предложенное санитарно-техническое устройство для отделения тврдых бытовых отходов от сточной воды состоит из верхней входной раковины, к сливному патрубку которой прикреплн горловиной сменный фильтр для сбора тврдых бытовых отходов. Фильтр свисает свободно в нижнюю выходную раковину, подключнную к канализации, и представляет собой трикотажный мешок, изготовленный на стандартной чулочно-вязальной машине. Сравнение заявленного технического решения с известными решениями из уровня техники не выявило аналогичных решений, что позволяет установить его соответствие критерию "новизна". Предложенное устройство является промышленно применимо, и разработанные технические средства соответствуют критерию "изобретательский уровень", так как они явным образом не следуют из уровня техники. При этом из последнего не выявлено каких-либо преобразований, характеризуемых отличительными существенными признаками, для достижения указанного технического результата. Устройство собирается следующим образом (см. фиг. 1). Уже имеющуюся раковину 1 отключают от канализации и устанавливают под ней вторую выходную раковину 5, сливной патрубок которой соединяют с канализацией, а также установливают фиксатор 3 горловины трикотажного фильтра на сливной патрубок 2 верхней раковины 1. Фильтр 4 выполнен в виде мешка из трикотажного материала (типа гольф) и свободно свисает в нижнюю выходную раковину 5. Эти дополнительные приспособления 3 и 5 можно штамповать из дешвого пластика. Гольфы, использованные в качестве трикотажного фильтра 4, есть в розничной торговле. Но лучше трикотажные мешочки вывязывать на чулочно-вязальной машине из специальной нити, изготовленной из биологически разлагаемого пластика. Спиральный поток воды с грязью (см. фиг. 2) под действием силы Кориолиса из входной раковины 1 устремляется в сливной патрубок 2, ввинчивается в трикотажный мешок 4, растягивает его в несколько раз и утрамбовывает грязь в нм в плотный ком массой до нескольких килограммов. А вода, теряя энергию и скорость, свободно просачивается между петлями и стекает спокойно без брызг по внешней поверхности мешка в раковину 5 и далее в канализацию. Трикотажное переплетение петель объмное, т.е. петли и щели между ними изгибаются по трм координатным направлениям. К тому же нить крученая, что позволяет изделию растягиваться в объме. Это особое свойство трикотажного переплетения и использовано в качестве барьера для тврдого мусора, земли, песка, пищевых отходов. Изогнутые петли задерживают достаточно мелкие фракции мусора. Трикотажный мешок хорошо пропускает воду и наджно задерживает тврдые отходы. По мере заполнения легко снимается и утилизируется вместе с тврдыми бытовыми отходами, либо опорожняется и может использоваться повторно.-1 015585 ФОРМУЛА ИЗОБРЕТЕНИЯ Санитарно-техническое устройство, содержащее две раковины, установленные одна под другой, и сменный фильтр для отделения тврдых бытовых отходов от сточной воды, при этом фильтр выполнен в виде мешка из трикотажного материала, прикреплнного горловиной к сливному патрубку верхней раковины, предназначенной для прима очищаемой сточной воды, способного увеличиваться в объме по мере его заполнения отходами и свободно свисающего в нижнюю раковину, сливной патрубок которой служит для соединения с канализацией.
