Одноразовый инструмент для маникюрных и педикюрных работ

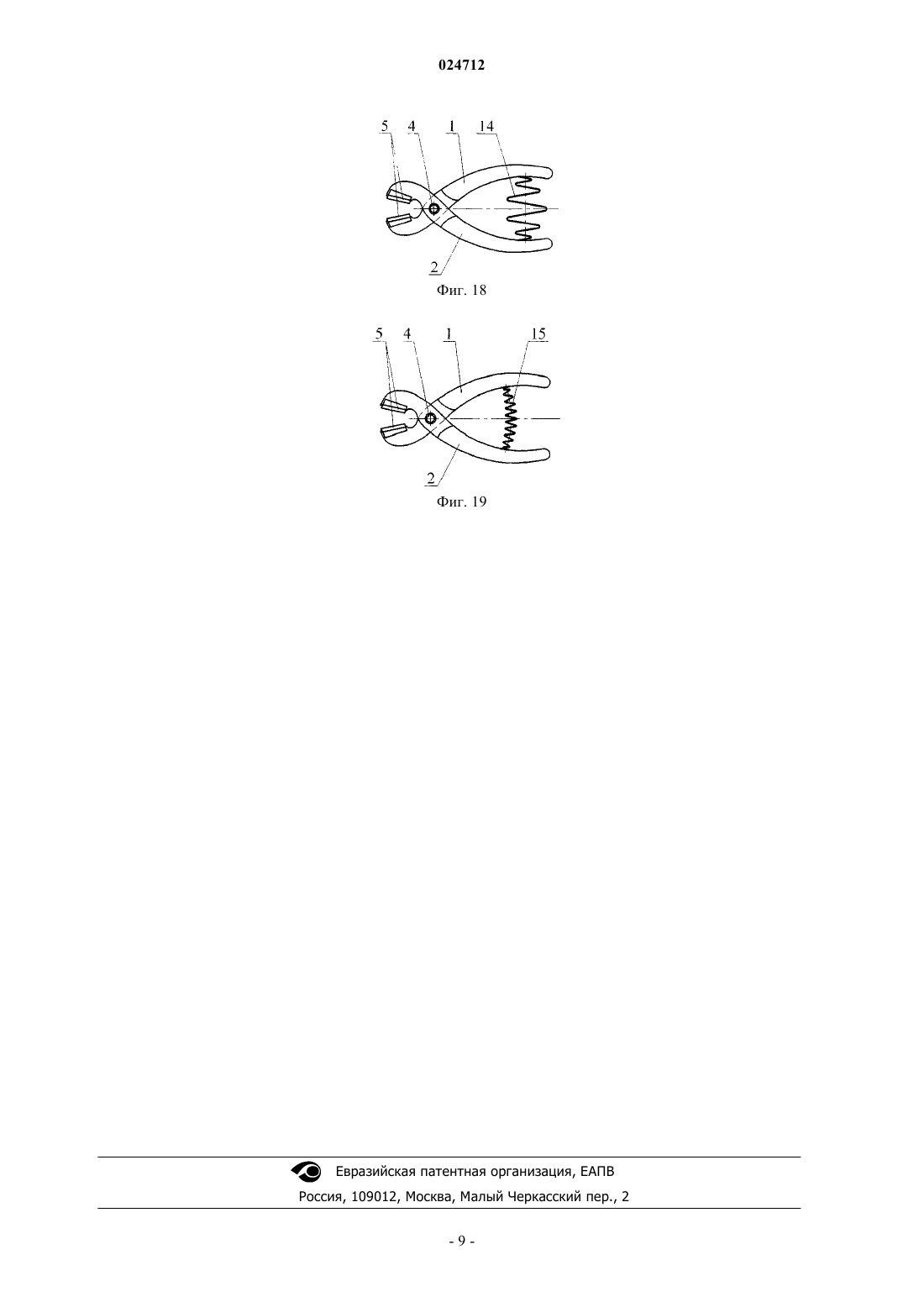

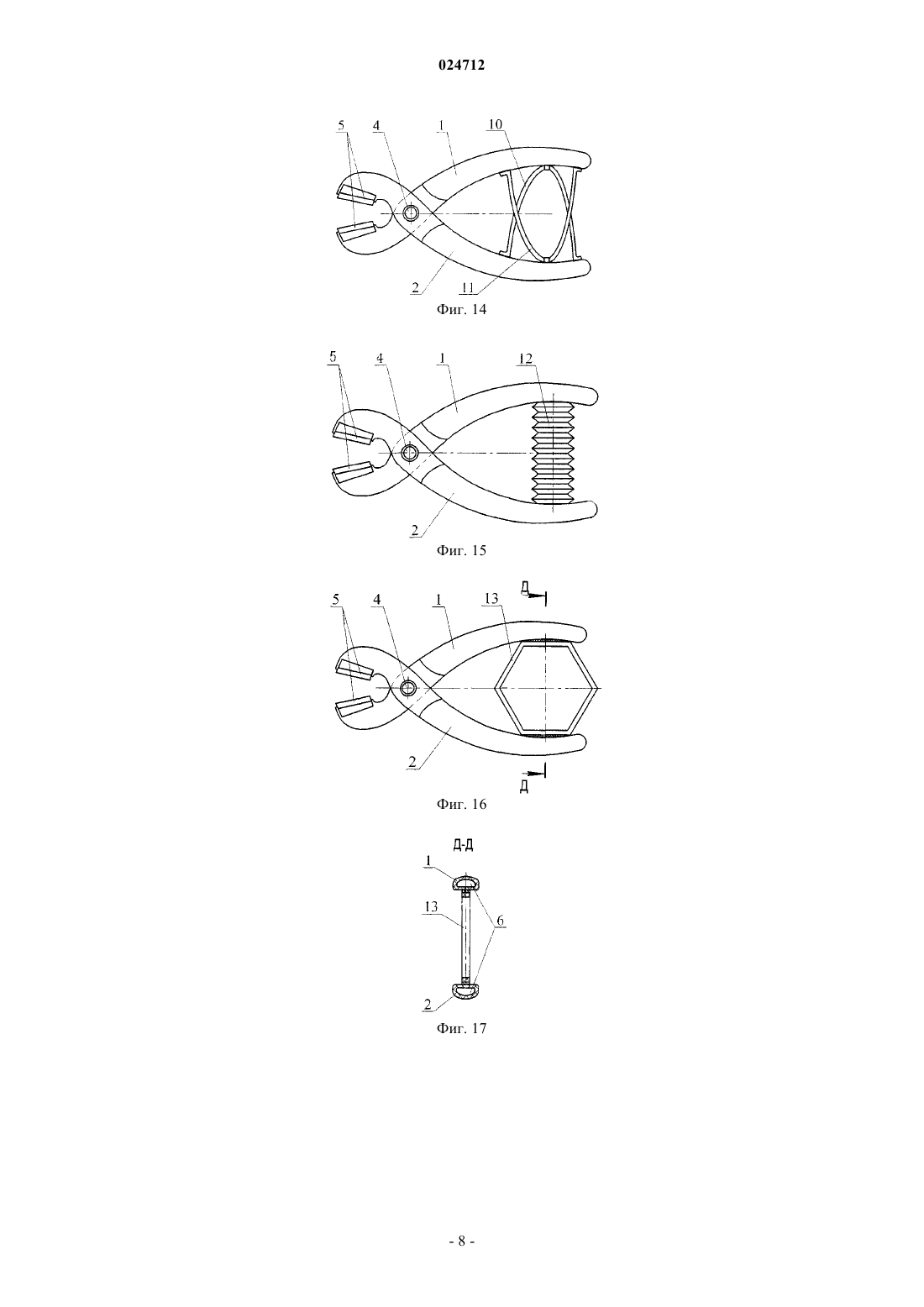

ОДНОРАЗОВЫЙ ИНСТРУМЕНТ ДЛЯ МАНИКЮРНЫХ И ПЕДИКЮРНЫХ РАБОТ Изобретение относится к предметам личного пользования, а именно - к маникюрным и педикюрным режущим инструментам и принадлежностям. Технический результат от использования заявленного устройства технического решения заключается в повышении санитарно-гигиенической безопасности за счет одноразового использования инструмента вследствие снижения его металлоемкости и стоимости путем упрощения конструкции, технологии изготовления и использования неметаллических материалов. Одноразовый инструмент для маникюрных и педикюрных работ состоит из двух двуплечих рычагов, имеющих длинное и кроткое плечи и площадки между ними, которыми двуплечие рычаги сопряжены между собой и шарнирно соединены посредством оси, выполненной из металла или из жесткой пластмассы и перпендикулярной площадкам с возможностью углового взаимного перемещения двуплечих рычагов в одной плоскости. Оба двуплечих рычага выполнены из пластмассы с продольной полостью, перекрытой плоской перемычкой по толщине рычага в месте соединения рычагов друг с другом с образованием указанных площадок с осью их шарнирного соединения, а указанные режущие элементы выполнены металлическими и неразъемно прикреплены к частям клещевого захвата, при этом между указанными рукоятками установлены металлические или пластмассовые упругие элементы, прикрепленные к последним. Режущий элемент соединен с рычагами клеящим веществом или термическом склеиванием с выполнением неровностей на сопряженных с рычагами частях режущего элемента. Упругий элемент в базовом варианте выполнен в виде дугообразной упругой пластины, прикрепленной концами к рукояткам. Предусмотрены другие варианты выполнения упругого элемента. Область техники Изобретение относится к предметам личного пользования, а именно - к маникюрным и педикюрным режущим инструментам и принадлежностям. Предшествующий уровень техники Известен инструмент для маникюрных и педикюрных работ, содержащий два двуплечих рычага,состоящих из длинного и кроткого плеч и площадки между ними, которыми двуплечие рычаги сопряжены между собой и шарнирно соединены посредством оси, перпендикулярной площадкам с возможностью углового взаимного перемещения двуплечих рычагов в одной плоскости, при этом длинные плечи обоих рычагов имеют форму рукояток, а короткие плечи имеют форму клещевого захвата с режущим элементом (патент России RU58867, МПК A45D 29/00, 2006 г.). Данное техническое решение является наиболее близким к изобретению, поэтому принято за прототип. Недостатками прототипа являются высокая стоимость, вследствие использования относительно дорогих материалов, сложных конструкции и сложной технологии изготовления, что делает нерациональным его использование в одноразовом режиме. Раскрытие изобретения Технический результат от использования заявленного устройства заключается в повышении санитарно-гигиенической безопасности за счет одноразового использования инструмента вследствие снижения его металлоемкости и стоимости путем упрощения конструкции, технологии изготовления и использования неметаллических материалов. Ниже приведены общие и частные существенные признаки, характеризующие причинноследственную связь изобретения с указанным техническим результатом. Одноразовый инструмент для маникюрных и педикюрных работ, содержащий два двуплечих рычага, состоящих из длинного и кроткого плеч и площадки между ними, которыми двуплечие рычаги сопряжены между собой и шарнирно соединены посредством оси, перпендикулярной площадкам с возможностью углового взаимного перемещения двуплечих рычагов в одной плоскости. Длинные плечи обоих рычагов имеют форму рукояток, а короткие плечи имеют форму клещевого захвата с режущим элементом. Оба двуплечих рычага выполнены из пластмассы, причем в каждой рукоятке и каждом коротком плече двуплечего рычага выполнены закрытые полости от их концов до указанных площадок, а указанные режущие элементы выполнены металлическими и скомпонованы с частями клещевого захвата и неразъемно соединены с ними, при этом между указанными рукоятками установлены упругие элементы, неразъемно соединенные с последними. Указанная ось выполнена из металла или из жесткой пластмассы. Указанный режущий элемент внедрен в пластмассовые части клещевого захвата и соединен с ними посредством клеящего вещества. Поверхность режущего элемента, заглубленная в пластмассовые части клещевого захвата, выполнена с насечками, плотно сопряженными с материалом пластмассы при термическом склеивании. Длина углубления в коротких плечах двуплечих рычагов под режущий элемент зависит от величины его режущей кромки и выбирается в зависимости от длины режущей кромки по размерам:(4 мм),(6 мм), 1 (9 мм). Указанный режущий элемент выполнен в виде накладки на торец короткого плеча каждого двуплечего рычага и имеет форму раздвоенного "ласточкина хвоста",расходящиеся концы которого расположены заподлицо с рычагами, причем длина внутреннего конца превышает длину наружного конца, а в месте схождения концов выполнена режущая кромка. Указанный упругий элемент выполнен в виде дугообразной упругой пластины, прикрепленной концами к рукояткам и ориентированными вершинами дуг к оси инструмента. Указанный упругий элемент выполнен из металла или из пластмассы. Указанный упругий элемент выполнен в виде двух пластмассовых демпферов,имеющих на продольном сечении параболическую форму и прикрепленных основаниями к рычагам, а вершинами, смещенными к концам последних. Указанный упругий элемент выполнен в виде двух пластмассовых демпферов, имеющих на продольном сечении форму прямоугольника, прикрепленного длинной стороной к рычагам. Указанный упругий элемент выполнен в виде блока из двух криволинейных параллельных пластмассовых пластин, ориентированных к оси инструмента выпуклостями и исходящих из единых оснований на их концах, прикрепленных к рычагам. Указанный упругий элемент выполнен в виде блока из двух пластмассовых концентричных эллиптических пластин, соединенных между собой или образующих монолит в зоне вершин по большой оси эллипса, прикрепленный к рычагам. Указанный упругий элемент выполнен в виде двух пересекающихся пластмассовых параболических пластин, прикрепленных вершиной к одному рычагу, а концами - к другому противолежащему рычагу. Указанный упругий элемент выполнен в виде герметичного гофрированного пневмоцилиндра из эластичной пластмассы, прикрепленного торцами к рычагам. Указанный упругий элемент выполнен в виде замкнутого пластинчатого пластмассового многогранника с четным количеством граней, прикрепленного к рычагам противолежащими гранями. Указанный упругий элемент выполнен в виде синусоидальной пластины, прикрепленной концами к рычагам и выполненной из металла или упругой пластмассы. Указанный упругий элемент выполнен в виде цилиндрической пружины с коническими концами, прикрепленными к рычагам, выполненной из металла или из полимерного материала. Чертежи Изобретение иллюстрируется чертежами, где: на фиг. 1 представлен одноразовый инструмент, вид спереди; на фиг. 2 - вид А-А на фиг. 1; на фиг. 3 - одноразовый инструмент, вид сзади; на фиг. 4 - одноразовый инструмент, вид сбоку; на фиг. 5 - вид Б-Б на фиг. 2; на фиг. 6 - вид I на фиг. 5; на фиг. 7 - вид В-В на фиг. 4; на фиг. 8 - вариант упругого элемента из двух параболических частей; на фиг. 9 - вид Г-Г на фиг. 8; на фиг. 10 - вариант упругого элемента из двух частей прямоугольного поперечного сечения; на фиг. 11 - вариант упругого элемента в виде блока из двух криволинейных параллельных пластмассовых пластин; на фиг. 12- вид II на фиг. 11; на фиг. 13 - вариант упругого элемента в виде двух пластмассовых эллиптических пластин; на фиг. 14 - упругий элемент в виде двух пересекающихся пластмассовых параболических пластин; на фиг. 15 - вариант упругого элемента в виде герметичного гофрированного пластмассового пневмоцилиндра; на фиг. 16 - вариант упругого элемента в виде замкнутого пластинчатого пластмассового многогранника; на фиг. 17 - вид Д-Д на фиг. 16; на фиг. 18 - вариант упругого элемента в виде синусоидальной пластины; на фиг. 19 - вариант упругого элемента в виде цилиндрической пружины. Вариант осуществления изобретения Одноразовый инструмент для маникюрных и педикюрных работ состоит из двух двуплечих рычагов 1 и 2, состоящих из длинного и кроткого плеч и площадки 3 между ними, которыми двуплечие рычаги сопряжены между собой и шарнирно соединены посредством оси 4, перпендикулярной площадкам 3 с возможностью углового взаимного перемещения двуплечих рычагов 1 и 2 в одной плоскости. Длинные плечи обоих рычагов имеют форму рукояток, а короткие плечи имеют форму клещевого захвата с режущим элементом 5. Оба двуплечих рычага 1 и 2 выполнены из пластмассы с продольной полостью 6, перекрытой плоской перемычкой по толщине рычага на каждом рычаге в месте соединения рычагов друг с другом с образованием указанных площадок с осью 4 их шарнирного соединения, а указанные режущие элементы 5 выполнены металлическими и неразъемно прикреплены к частям клещевого захвата, при этом между указанными рукоятками установлены упругие элементы 7, прикрепленные к рычагам 1 и 2. Ось 4 может быть выполнена из металла или из прочной, жесткой пластмассы. Длина углубления в коротких плечах двуплечих рычагов 1 и 2 под режущий элемент 5 соответствует следующим значениям длины режущей кромки:(4 мм) или(6 мм) или 1 (9 мм). Указанный режущий элемент 5 может быть выполнен в виде накладки (фиг. 7) на торец короткого плеча каждого двуплечего рычага и имеет форму раздвоенного "ласточкина хвоста", расходящиеся концы которого расположены заподлицо с рычагом, причем длина внутреннего расходящегося конца превышает длину наружного конца, а в месте схождения концов выполнена режущая кромка. Указанный режущий элемент 5 может быть соединен с пластмассовыми частями клещевого захвата посредством клеящего вещества или посредством выполнения на части режущего 5 элемента, заглубленной в клещевой захват насечек для плотного термического соединения. Указанный упругий элемент 7 в базовом исполнении выполнен в виде дугообразной упругой пластины (фиг. 1), неразъемно прикрепленной концами к рукояткам двуплечих рычагов 1 и 2 и ориентированными вершинами дуг к оси инструмента. Упругий элемент может быть выполнен из металла или из пластмассы. Упругий элемент 7 может быть выполнен в виде двух пластмассовых демпферов, имеющих на продольном сечении параболическую форму (фиг. 8) или имеющих на продольном сечении форму прямоугольника (фиг. 10) и прикрепленных к рычагам 1 и 2. В другом варианте упругий элемент может быть выполнен в виде блока 8 (фиг. 11) из двух криволинейных параллельных пластмассовых пластин, ориентированных к оси 4 инструмента выпуклостями и исходящих из единых оснований на их концах, прикрепленных к рычагам 1 и 2. Упругий элемент может быть выполнен в виде блока (фиг. 13) из двух пластмассовых концентричных эллиптических пластин 9, соединенных между собой или образующими монолит в зоне вершин по большой оси эллипса, прикрепленный к рычагам 1 и 2. Указанный упругий элемент может быть выполнен в виде двух пересекающихся пластмассовых параболических пластин 10 и 11 (фиг. 14), прикрепленных вершиной к одному рычагу, а концами - к другому противолежащему рычагу. Упругий элемент может быть выполнен в виде герметичного гофрированного пневмоцилиндра 12(фиг. 15) из эластичной пластмассы, прикрепленного торцами к рычагам. Упругий элемент может быть выполнен в виде замкнутого пластинчатого пластмассового многогранника 13 (фиг. 16) с четным количеством граней, прикрепленного к рычагам 1 и 2 противолежащими гранями. Упругий элемент может быть выполнен в виде синусоидальной пластины 14 (фиг. 18), прикрепленной концами к рычагам. При этом пластина 14 может быть металлической или пластмассовой. Упругий элемент может быть выполнен в виде металлической или полимерной цилиндрической пружины 15 (фиг. 19) с коническими концами, прикрепленными к рычагам. Сравнение заявленного технического решения с уровнем техники, известным из научнотехнической и патентной документации на дату приоритета, в основной и смежной рубриках не выявило средство, которому присущи признаки, идентичные всем признакам, содержащимся в предложенной заявителем формуле изобретения, включая характеристику назначения. Т.е. совокупность существенных признаков заявленного решения ранее не была известна и не тождественна каким-либо известным техническим решениям, следовательно, оно соответствует условию патентоспособности "новизна". Промышленная применимость Данное техническое решение промышленно применимо, поскольку в описании к патенту и названии изобретения указано его назначение, оно может быть изготовлено промышленным способом и использовано для выполнения маникюрных и педикюрных работ. Техническое решение работоспособно, осуществимо и воспроизводимо, а отличительные признаки устройства позволяют получить заданный технический результат, т.е. являются существенными. Изобретение в том виде, как оно охарактеризовано в каждом из пунктов формулы, может быть осуществлено с помощью средств и методов, описанных в прототипе, ставшим общедоступным до даты приоритета изобретения. Следовательно, заявленное техническое решение соответствует условию патентоспособности "промышленная применимость". Анализ известных технических решений в области изобретения показал, что предложенное устройство не следует для специалиста явным образом из уровня техники, поскольку не выявлены решения,имеющие признаки, совпадающие с отличительными признаками изобретения и не подтверждена известность влияния отличительных признаков на указанный в материалах изобретения технический результат. Т.е. заявленное изобретение имеет признаки, которые отсутствуют в известных технических решениях, а использование этих признаков в заявленной совокупности существенных признаков дает возможность получить новый технический результат - повышение санитарно-гигиенической безопасности за счет одноразового использования инструмента вследствие снижения его металлоемкости и стоимости путем упрощения конструкции, технологии изготовления и использования неметаллических материалов. Следовательно, предложенное техническое решение может быть получено только путем творческого подхода и неочевидно для среднего специалиста в этой области, т.е. соответствует условию патентоспособности изобретения "изобретательский уровень" и, следовательно, является новым и имеет изобретательский уровень. Устройство реализуется следующим образом. Из пластмассы изготовляют, например штамповкой, двуплечие рычаги 1 и 2, при этом плоскости их соприкосновения не требуют дополнительной обработки и обеспечивают параллельность их взаимного перемещения. Затем в коротких плечах фиксируют режущие элементы 5 и рычаги собирают посредством оси 4. После использования инструменты утилизируются, что обеспечивает экологические требования к сохранности окружающей среды. Использование устройства дает возможность гарантированного обеспечения санитарногигиенической безопасности за счет одноразового использования инструмента, которое стало возможным благодаря использованию более дешевых полимерных материалов и упрощенной технологии. Кроме того, использование устройства позволяет сохранять окружающую среду от загрязнения твердыми отходами, вследствие возможности повторного использования материала после переработки отходов из использованных инструментов. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Одноразовый инструмент для маникюрных и педикюрных работ, содержащий два двуплечих рычага (1, 2), каждый из которых состоит из длинного плеча в виде рукоятки, короткого плеча в виде клещевого захвата и площадки между ними, при этом площадка одного рычага наложена на площадку другого рычага, двуплечие рычаги шарнирно соединены посредством оси (4), перпендикулярной площадкам с возможностью углового взаимного перемещения двуплечих рычагов в одной плоскости, при этом обращенные друг к другу части клещевого захвата снабжены режущими элементами (5), а между указанными рукоятками установлены упругие элементы (7), прикрепленные к ним, отличающийся тем, что каждый из двуплечих рычагов выполнен из пластмассы и с продольной полостью, перекрытой плоской перемычкой по толщине рычага, образующей указанную площадку, а указанные режущие элементы выполнены металлическими и неразъмно прикреплены к указанным частям клещевого захвата. 2. Инструмент по п.1, отличающийся тем, что указанная ось (4) выполнена из металла. 3. Инструмент по п.1, отличающийся тем, что указанная ось (4) выполнена из жесткой пластмассы. 4. Инструмент по п.1, отличающийся тем, что указанные режущие элементы (5) внедрены в пластмассовые части клещевого захвата и соединены с ними посредством клеящего вещества. 5. Инструмент по п.1 или 4, отличающийся тем, что поверхность режущего элемента, заглубленная в пластмассовые части клещевого захвата, выполнена с насечками, плотно сопряженными с материалом пластмассы при термическом склеивании. 6. Инструмент по п.1 или 4, отличающийся тем, что длина углубления в коротких плечах двуплечих рычагов под режущий элемент соответствует следующим значениям длины режущей кромки: 1/2 (4 мм),1/4 (6 мм), 1 (9 мм). 7. Инструмент по п.1, отличающийся тем, что каждый из указанных режущих элементов выполнен в виде накладки на торец короткого плеча каждого двуплечего рычага и имеет форму раздвоенного "ласточкина хвоста", расходящиеся концы которого расположены заподлицо с рычагом, причем длина внутреннего конца превышает длину наружного конца, а в месте схождения концов выполнена режущая кромка. 8. Инструмент по п.1, отличающийся тем, что указанный упругий элемент (7) выполнен в виде дугообразной упругой пластины, прикрепленной концами к рукояткам и ориентированной вершиной дуги к оси инструмента. 9. Инструмент по п.1 или 6, отличающийся тем, что указанный упругий элемент (6) выполнен из металла. 10. Инструмент по п.1 или 6, отличающийся тем, что указанный упругий элемент (7) выполнен из пластмассы. 11. Инструмент по п.1, отличающийся тем, что указанный упругий элемент (7) выполнен в виде двух пластмассовых демпферов, имеющих параболическую форму и прикрепленных основаниями к рукояткам, причем вершины парабол смещены к концам рукояток. 12. Инструмент по п.1, отличающийся тем, что указанный упругий элемент (7) выполнен в виде двух пластмассовых демпферов, имеющих форму прямоугольников, прикрепленных длинными сторонами к рукояткам. 13. Инструмент по п.1, отличающийся тем, что указанный упругий элемент (7) выполнен в виде блока из двух криволинейных параллельных пластмассовых пластин (8), ориентированных к оси инструмента выпуклостями и исходящих из единых оснований на их концах, прикрепленных к рукояткам. 14. Инструмент по п.1, отличающийся тем, что указанный упругий элемент (7) выполнен в виде блока из двух пластмассовых концентричных эллиптических пластин (9), соединенных между собой или образующих монолит в зоне вершин по большой оси эллипса и прикрепленных к рукояткам в месте соединения пластин. 15. Инструмент по п.1, отличающийся тем, что указанный упругий элемент (7) выполнен в виде двух пересекающихся пластмассовых параболических пластин (10), причем основания первой пластины прикреплены к рукоятке, к которой прикреплена вершина второй пластины, а вершина первой пластины прикреплена к рукоятке, к которой прикреплены основания второй пластины. 16. Инструмент по п.1, отличающийся тем, что указанный упругий элемент (7) выполнен в виде герметичного гофрированного пневмоцилиндра (12) из эластичной пластмассы, прикрепленного торцами к рукояткам. 17. Инструмент по п.1, отличающийся тем, что указанный упругий элемент (7) выполнен в виде замкнутого пластинчатого пластмассового многогранника (13) с четным количеством граней, прикрепленного к рукояткам противолежащими гранями. 18. Инструмент по п.1, отличающийся тем, что указанный упругий элемент (7) выполнен в виде синусоидальной пластины (14), прикрепленной концами к рукояткам. 19. Инструмент по п.18, отличающийся тем, что указанная синусоидальная пластина выполнена из металла. 20. Инструмент по п.18, отличающийся тем, что указанная синусоидальная пластина выполнена из упругой пластмассы. 21. Инструмент по п.1, отличающийся тем, что указанный упругий элемент (7) выполнен в виде цилиндрической пружины (15) с коническими концами, прикрепленными к рукояткам. 22. Инструмент по п.21, отличающийся тем, что указанная пружина выполнена из металла. 23. Инструмент по п.21, отличающийся тем, что указанная пружина выполнена из пластмассы.
