Устройство для закрепления края напольного покрытия в профилированной конструкции

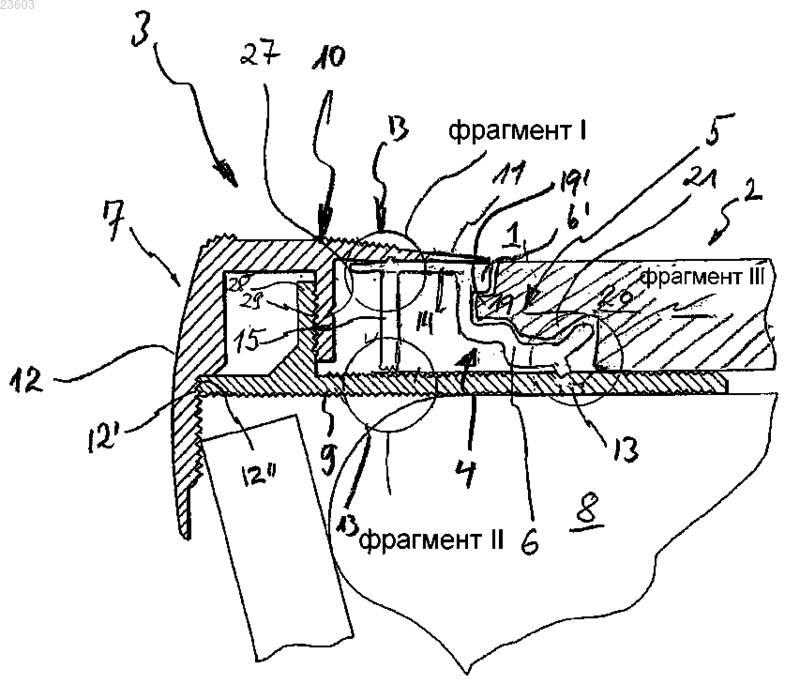

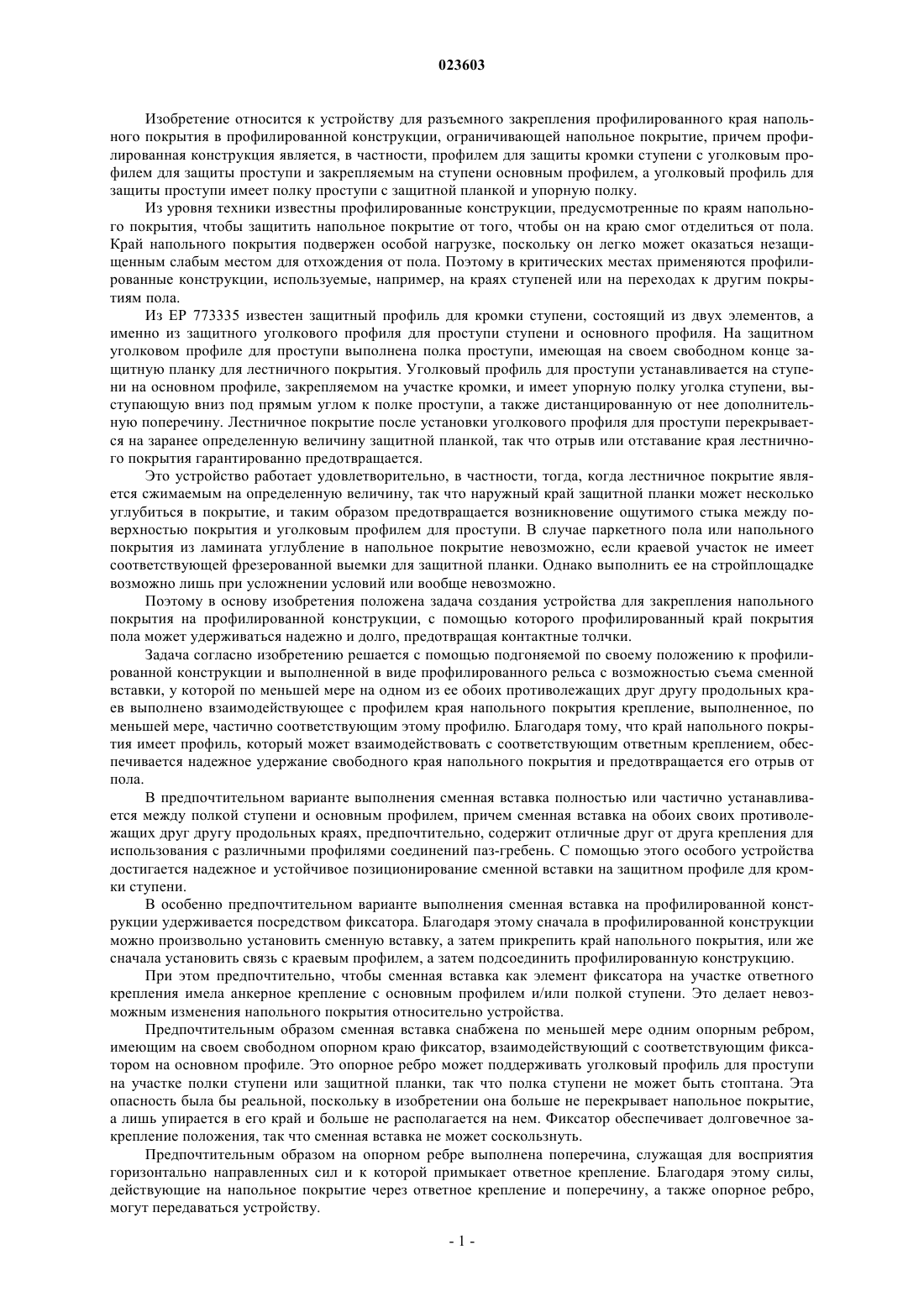

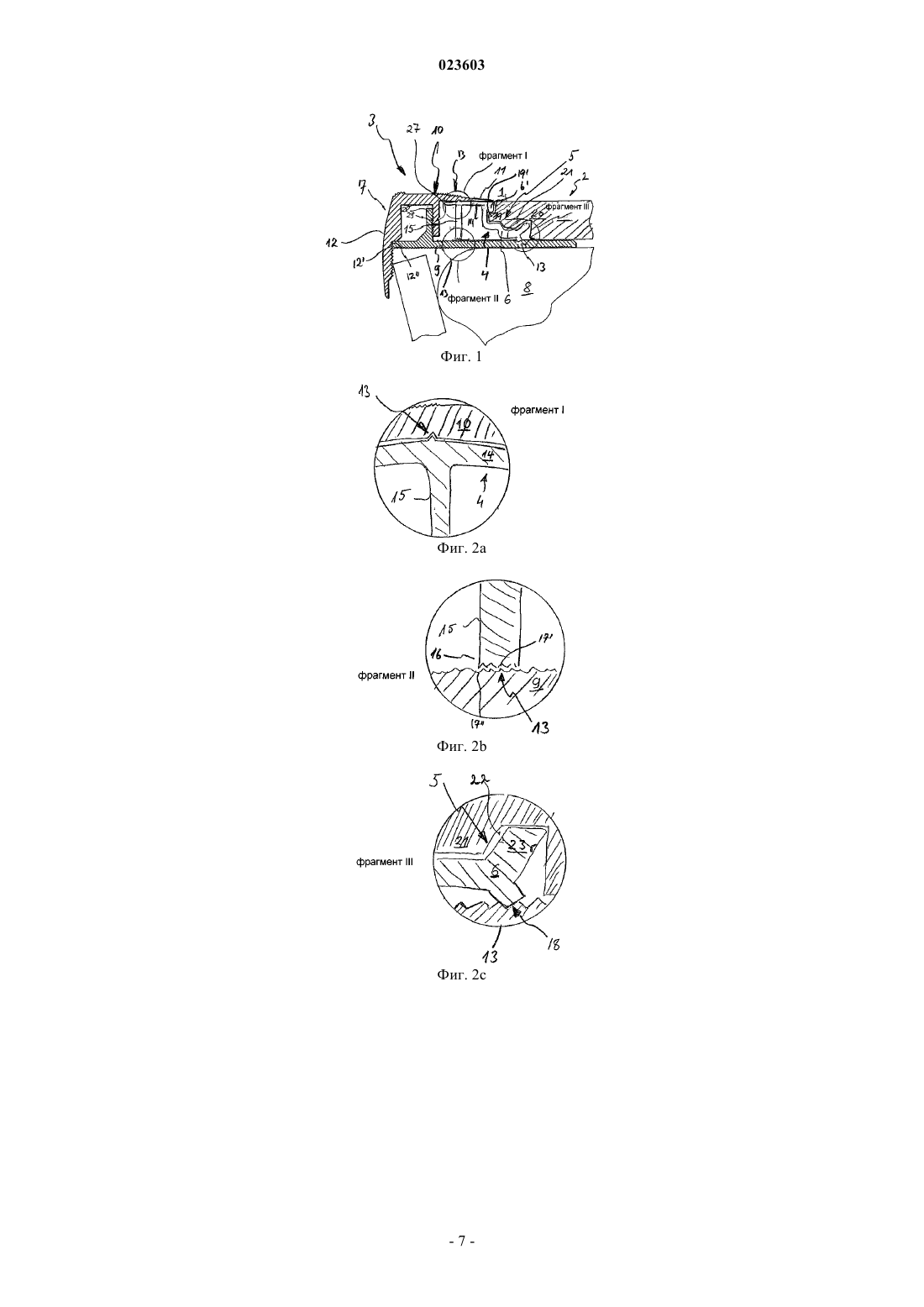

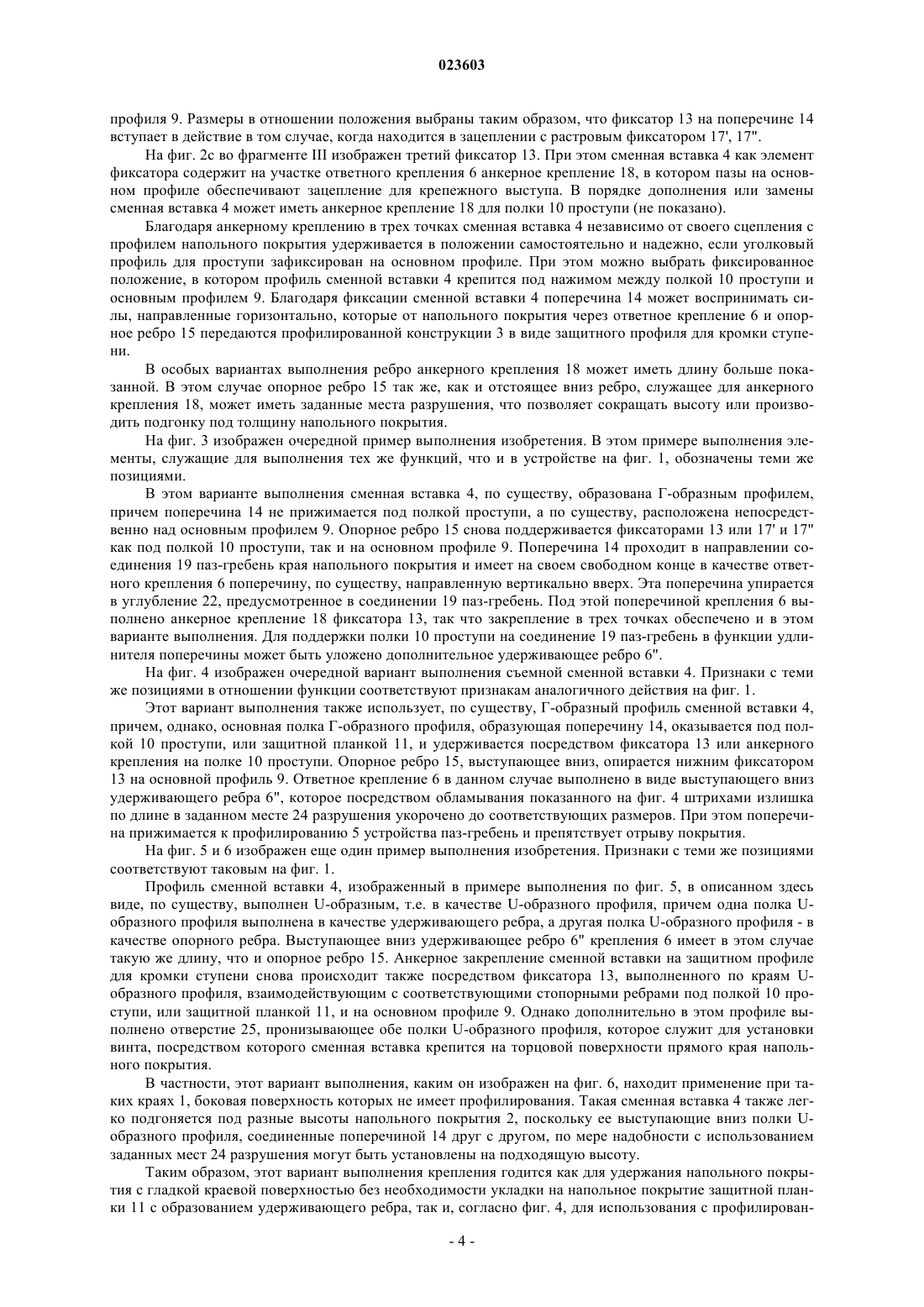

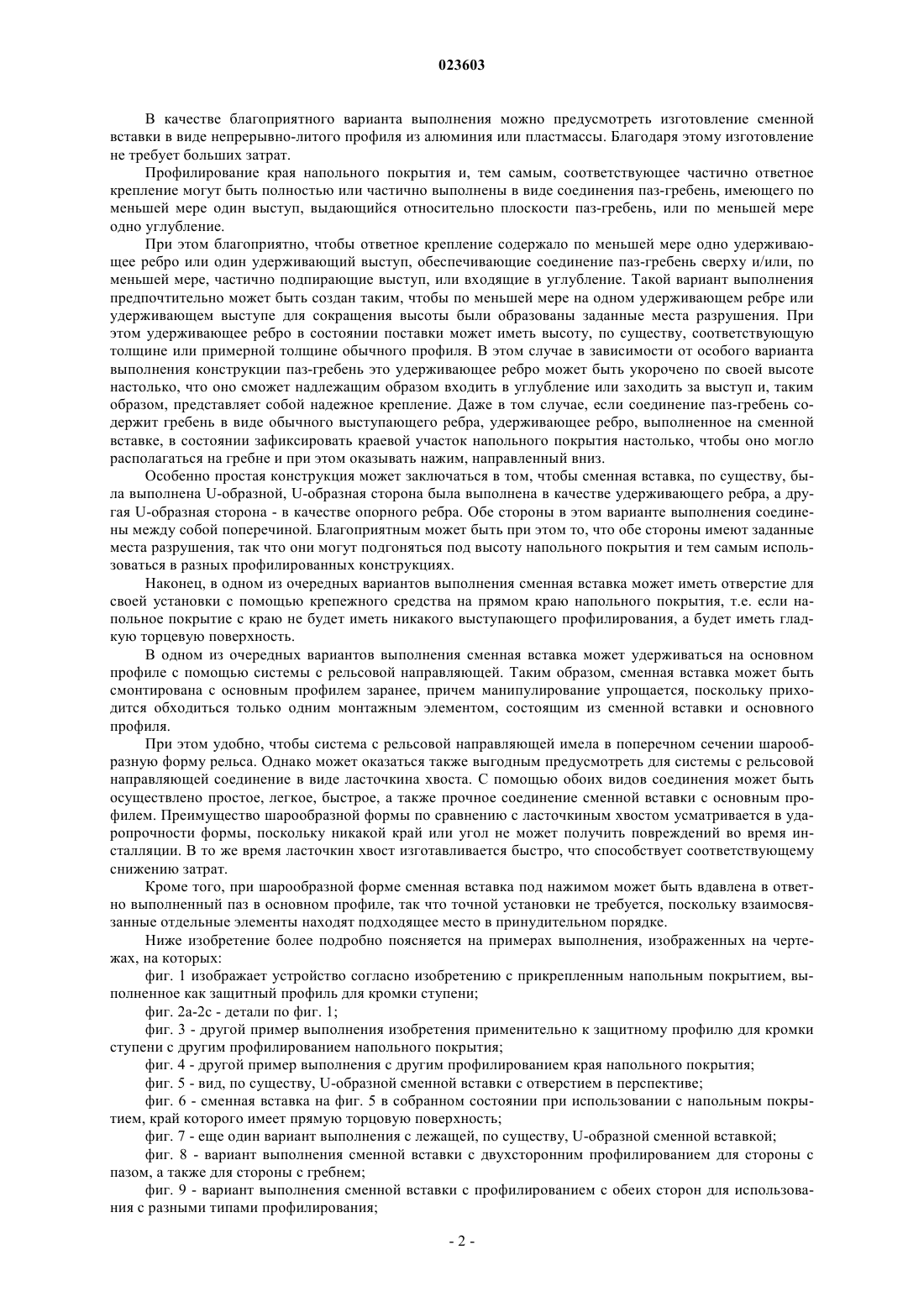

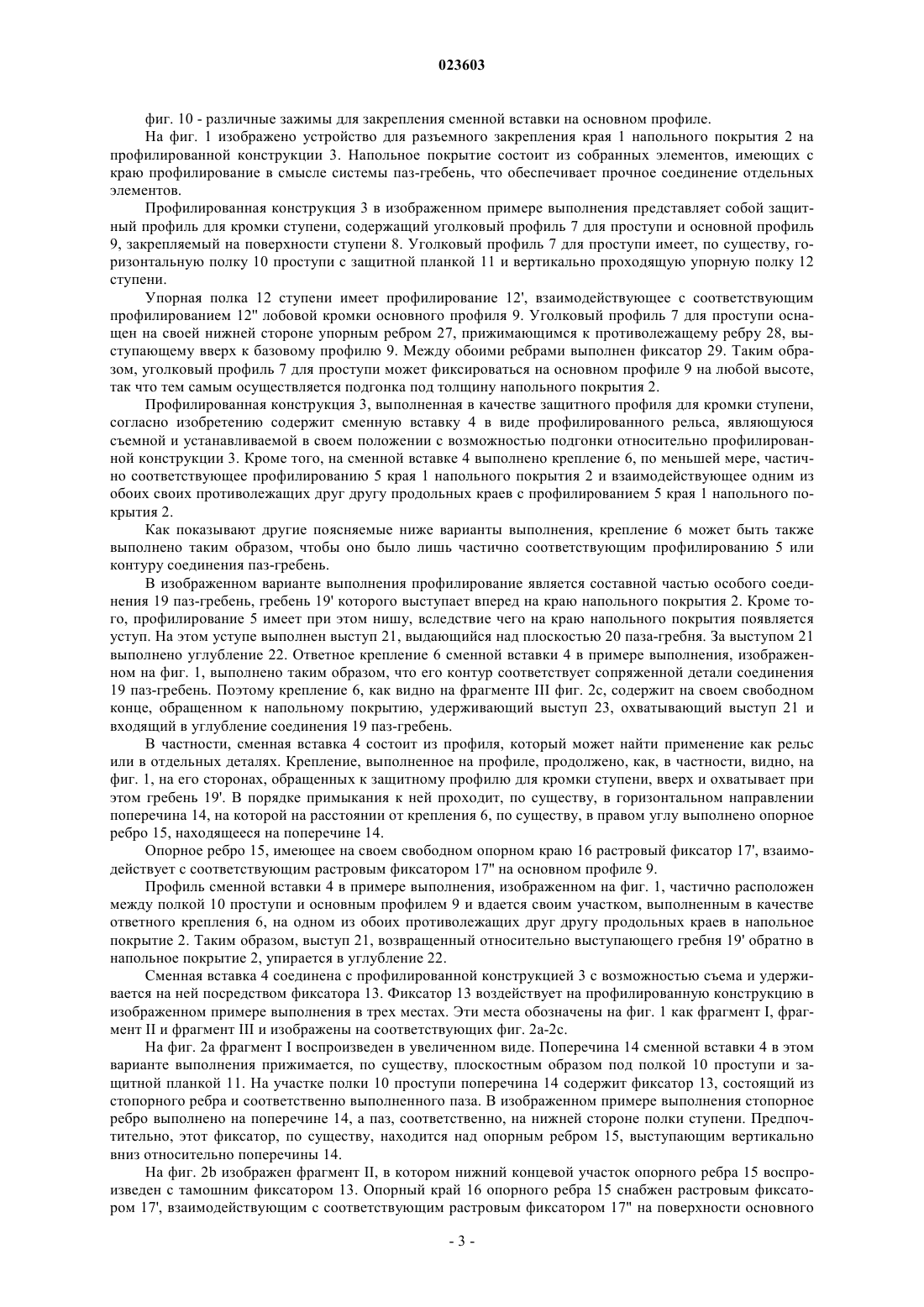

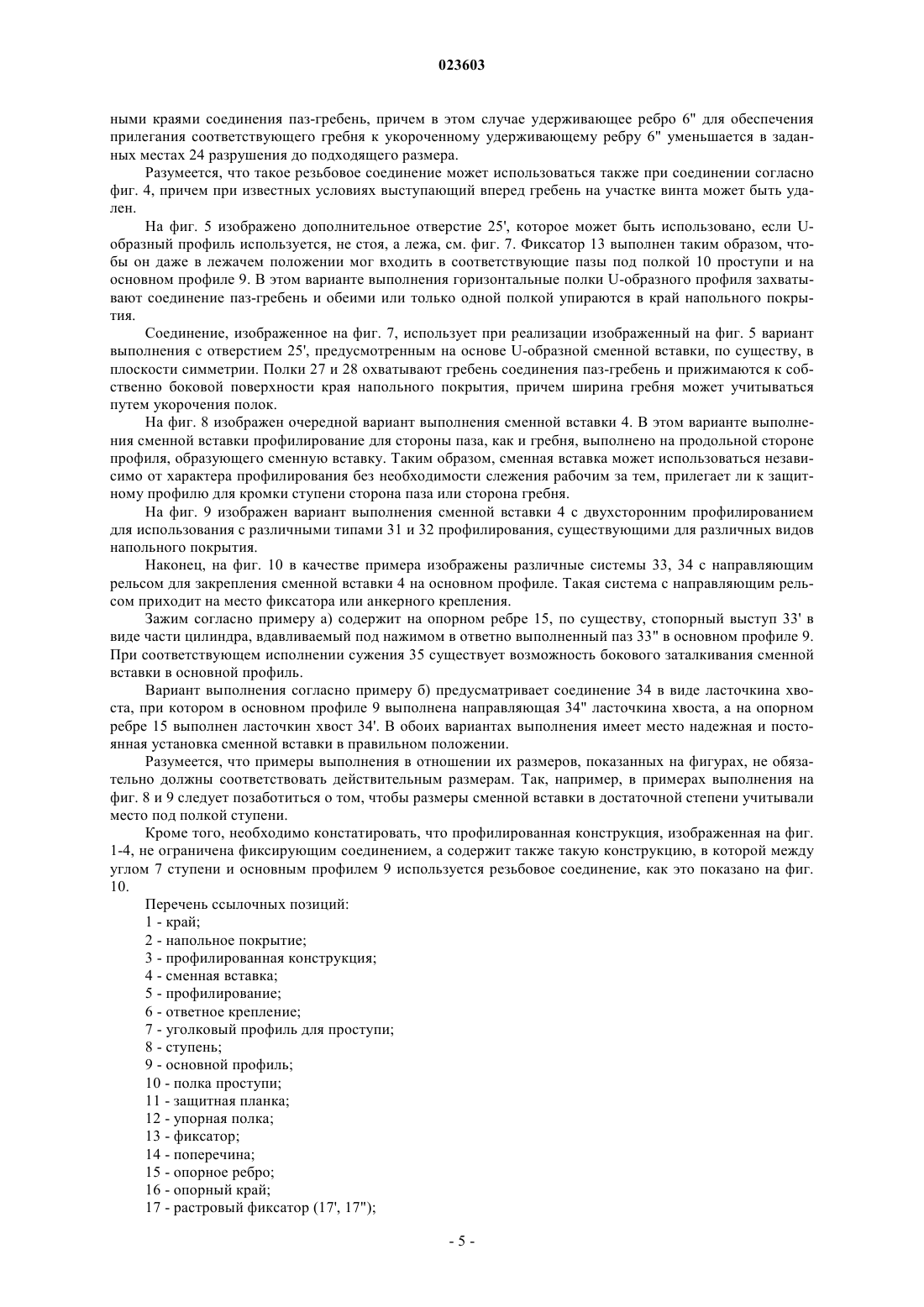

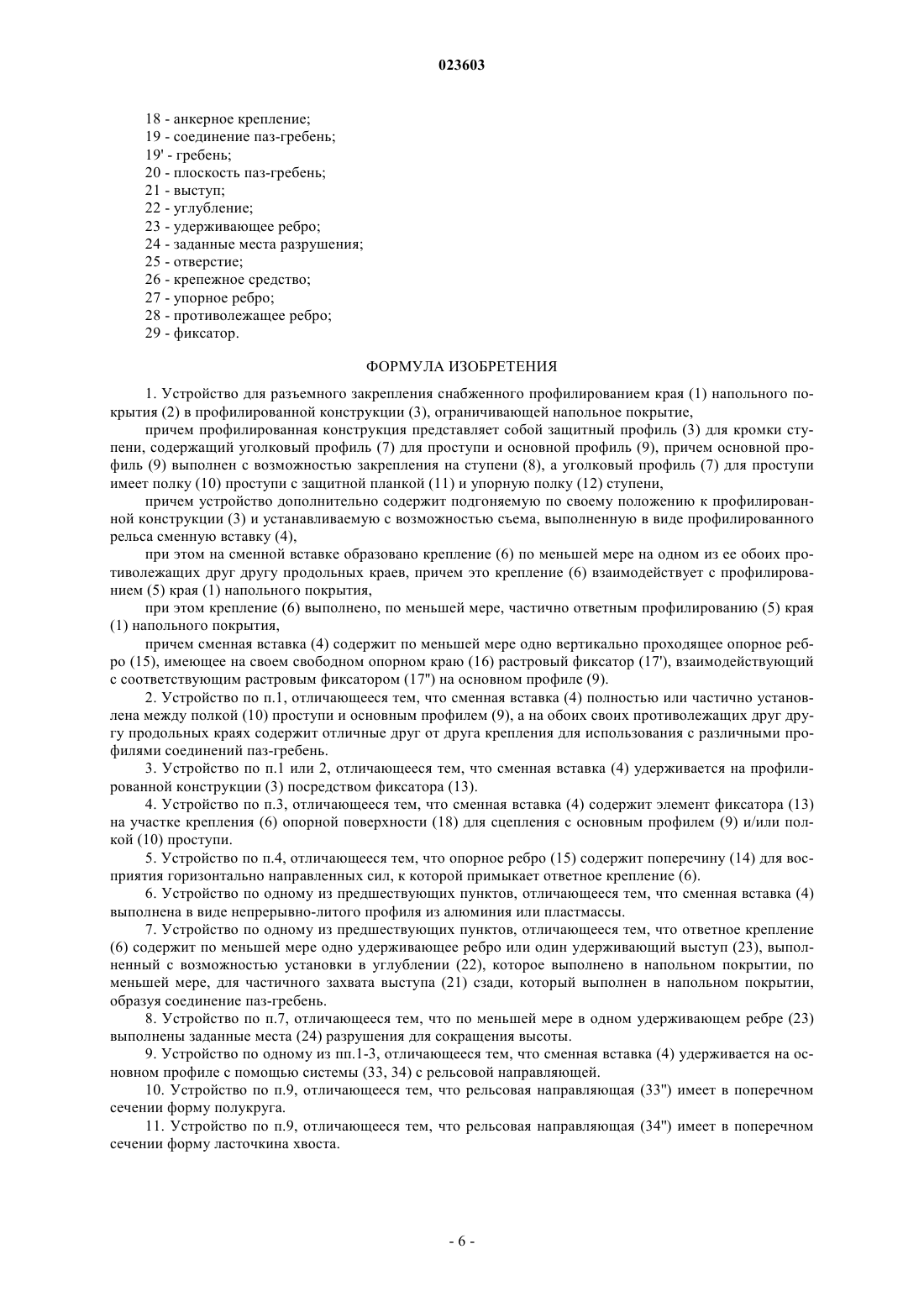

УСТРОЙСТВО ДЛЯ ЗАКРЕПЛЕНИЯ КРАЯ НАПОЛЬНОГО ПОКРЫТИЯ В ПРОФИЛИРОВАННОЙ КОНСТРУКЦИИ Устройство для разъемного закрепления профилированного края (1) напольного покрытия(2) на профилированной конструкции (3), ограничивающей напольное покрытие, причем профилированная конструкция содержит, в частности, защитный профиль (3) для кромки ступени с уголковым профилем (7) для проступи и закрепляемым на ступени (8) основным профилем (9), а уголковый профиль (7) для проступи имеет полку (10) проступи с защитной планкой (11) и упорную полку (12) ступени, причем предусмотрена подгоняемая по своему положению к профилированной конструкции (3) и выполненная в виде профилированного рельса, устанавливаемая с возможностью съема сменная вставка (4), у которой по меньшей мере на одном из ее обоих противолежащих друг другу продольных краев выполнено взаимодействующее с профилированием (5) края (1) напольного покрытия крепление (6), выполненное, по меньшей мере, частично ответным для профилирования (5).(71)(73) Заявитель и патентовладелец: КЮБЕРИТ ПРОФИЛЕ СИСТЕМЗ ГМБХ УНД КО.КГ (DE) Изобретение относится к устройству для разъемного закрепления профилированного края напольного покрытия в профилированной конструкции, ограничивающей напольное покрытие, причем профилированная конструкция является, в частности, профилем для защиты кромки ступени с уголковым профилем для защиты проступи и закрепляемым на ступени основным профилем, а уголковый профиль для защиты проступи имеет полку проступи с защитной планкой и упорную полку. Из уровня техники известны профилированные конструкции, предусмотренные по краям напольного покрытия, чтобы защитить напольное покрытие от того, чтобы он на краю смог отделиться от пола. Край напольного покрытия подвержен особой нагрузке, поскольку он легко может оказаться незащищенным слабым местом для отхождения от пола. Поэтому в критических местах применяются профилированные конструкции, используемые, например, на краях ступеней или на переходах к другим покрытиям пола. Из ЕР 773335 известен защитный профиль для кромки ступени, состоящий из двух элементов, а именно из защитного уголкового профиля для проступи ступени и основного профиля. На защитном уголковом профиле для проступи выполнена полка проступи, имеющая на своем свободном конце защитную планку для лестничного покрытия. Уголковый профиль для проступи устанавливается на ступени на основном профиле, закрепляемом на участке кромки, и имеет упорную полку уголка ступени, выступающую вниз под прямым углом к полке проступи, а также дистанцированную от нее дополнительную поперечину. Лестничное покрытие после установки уголкового профиля для проступи перекрывается на заранее определенную величину защитной планкой, так что отрыв или отставание края лестничного покрытия гарантированно предотвращается. Это устройство работает удовлетворительно, в частности, тогда, когда лестничное покрытие является сжимаемым на определенную величину, так что наружный край защитной планки может несколько углубиться в покрытие, и таким образом предотвращается возникновение ощутимого стыка между поверхностью покрытия и уголковым профилем для проступи. В случае паркетного пола или напольного покрытия из ламината углубление в напольное покрытие невозможно, если краевой участок не имеет соответствующей фрезерованной выемки для защитной планки. Однако выполнить ее на стройплощадке возможно лишь при усложнении условий или вообще невозможно. Поэтому в основу изобретения положена задача создания устройства для закрепления напольного покрытия на профилированной конструкции, с помощью которого профилированный край покрытия пола может удерживаться надежно и долго, предотвращая контактные толчки. Задача согласно изобретению решается с помощью подгоняемой по своему положению к профилированной конструкции и выполненной в виде профилированного рельса с возможностью съема сменной вставки, у которой по меньшей мере на одном из ее обоих противолежащих друг другу продольных краев выполнено взаимодействующее с профилем края напольного покрытия крепление, выполненное, по меньшей мере, частично соответствующим этому профилю. Благодаря тому, что край напольного покрытия имеет профиль, который может взаимодействовать с соответствующим ответным креплением, обеспечивается надежное удержание свободного края напольного покрытия и предотвращается его отрыв от пола. В предпочтительном варианте выполнения сменная вставка полностью или частично устанавливается между полкой ступени и основным профилем, причем сменная вставка на обоих своих противолежащих друг другу продольных краях, предпочтительно, содержит отличные друг от друга крепления для использования с различными профилями соединений паз-гребень. С помощью этого особого устройства достигается надежное и устойчивое позиционирование сменной вставки на защитном профиле для кромки ступени. В особенно предпочтительном варианте выполнения сменная вставка на профилированной конструкции удерживается посредством фиксатора. Благодаря этому сначала в профилированной конструкции можно произвольно установить сменную вставку, а затем прикрепить край напольного покрытия, или же сначала установить связь с краевым профилем, а затем подсоединить профилированную конструкцию. При этом предпочтительно, чтобы сменная вставка как элемент фиксатора на участке ответного крепления имела анкерное крепление с основным профилем и/или полкой ступени. Это делает невозможным изменения напольного покрытия относительно устройства. Предпочтительным образом сменная вставка снабжена по меньшей мере одним опорным ребром,имеющим на своем свободном опорном краю фиксатор, взаимодействующий с соответствующим фиксатором на основном профиле. Это опорное ребро может поддерживать уголковый профиль для проступи на участке полки ступени или защитной планки, так что полка ступени не может быть стоптана. Эта опасность была бы реальной, поскольку в изобретении она больше не перекрывает напольное покрытие,а лишь упирается в его край и больше не располагается на нем. Фиксатор обеспечивает долговечное закрепление положения, так что сменная вставка не может соскользнуть. Предпочтительным образом на опорном ребре выполнена поперечина, служащая для восприятия горизонтально направленных сил и к которой примыкает ответное крепление. Благодаря этому силы,действующие на напольное покрытие через ответное крепление и поперечину, а также опорное ребро,могут передаваться устройству. В качестве благоприятного варианта выполнения можно предусмотреть изготовление сменной вставки в виде непрерывно-литого профиля из алюминия или пластмассы. Благодаря этому изготовление не требует больших затрат. Профилирование края напольного покрытия и, тем самым, соответствующее частично ответное крепление могут быть полностью или частично выполнены в виде соединения паз-гребень, имеющего по меньшей мере один выступ, выдающийся относительно плоскости паз-гребень, или по меньшей мере одно углубление. При этом благоприятно, чтобы ответное крепление содержало по меньшей мере одно удерживающее ребро или один удерживающий выступ, обеспечивающие соединение паз-гребень сверху и/или, по меньшей мере, частично подпирающие выступ, или входящие в углубление. Такой вариант выполнения предпочтительно может быть создан таким, чтобы по меньшей мере на одном удерживающем ребре или удерживающем выступе для сокращения высоты были образованы заданные места разрушения. При этом удерживающее ребро в состоянии поставки может иметь высоту, по существу, соответствующую толщине или примерной толщине обычного профиля. В этом случае в зависимости от особого варианта выполнения конструкции паз-гребень это удерживающее ребро может быть укорочено по своей высоте настолько, что оно сможет надлежащим образом входить в углубление или заходить за выступ и, таким образом, представляет собой надежное крепление. Даже в том случае, если соединение паз-гребень содержит гребень в виде обычного выступающего ребра, удерживающее ребро, выполненное на сменной вставке, в состоянии зафиксировать краевой участок напольного покрытия настолько, чтобы оно могло располагаться на гребне и при этом оказывать нажим, направленный вниз. Особенно простая конструкция может заключаться в том, чтобы сменная вставка, по существу, была выполнена U-образной, U-образная сторона была выполнена в качестве удерживающего ребра, а другая U-образная сторона - в качестве опорного ребра. Обе стороны в этом варианте выполнения соединены между собой поперечиной. Благоприятным может быть при этом то, что обе стороны имеют заданные места разрушения, так что они могут подгоняться под высоту напольного покрытия и тем самым использоваться в разных профилированных конструкциях. Наконец, в одном из очередных вариантов выполнения сменная вставка может иметь отверстие для своей установки с помощью крепежного средства на прямом краю напольного покрытия, т.е. если напольное покрытие с краю не будет иметь никакого выступающего профилирования, а будет иметь гладкую торцевую поверхность. В одном из очередных вариантов выполнения сменная вставка может удерживаться на основном профиле с помощью системы с рельсовой направляющей. Таким образом, сменная вставка может быть смонтирована с основным профилем заранее, причем манипулирование упрощается, поскольку приходится обходиться только одним монтажным элементом, состоящим из сменной вставки и основного профиля. При этом удобно, чтобы система с рельсовой направляющей имела в поперечном сечении шарообразную форму рельса. Однако может оказаться также выгодным предусмотреть для системы с рельсовой направляющей соединение в виде ласточкина хвоста. С помощью обоих видов соединения может быть осуществлено простое, легкое, быстрое, а также прочное соединение сменной вставки с основным профилем. Преимущество шарообразной формы по сравнению с ласточкиным хвостом усматривается в ударопрочности формы, поскольку никакой край или угол не может получить повреждений во время инсталляции. В то же время ласточкин хвост изготавливается быстро, что способствует соответствующему снижению затрат. Кроме того, при шарообразной форме сменная вставка под нажимом может быть вдавлена в ответно выполненный паз в основном профиле, так что точной установки не требуется, поскольку взаимосвязанные отдельные элементы находят подходящее место в принудительном порядке. Ниже изобретение более подробно поясняется на примерах выполнения, изображенных на чертежах, на которых: фиг. 1 изображает устройство согласно изобретению с прикрепленным напольным покрытием, выполненное как защитный профиль для кромки ступени; фиг. 2 а-2 с - детали по фиг. 1; фиг. 3 - другой пример выполнения изобретения применительно к защитному профилю для кромки ступени с другим профилированием напольного покрытия; фиг. 4 - другой пример выполнения с другим профилированием края напольного покрытия; фиг. 5 - вид, по существу, U-образной сменной вставки с отверстием в перспективе; фиг. 6 - сменная вставка на фиг. 5 в собранном состоянии при использовании с напольным покрытием, край которого имеет прямую торцовую поверхность; фиг. 7 - еще один вариант выполнения с лежащей, по существу, U-образной сменной вставкой; фиг. 8 - вариант выполнения сменной вставки с двухсторонним профилированием для стороны с пазом, а также для стороны с гребнем; фиг. 9 - вариант выполнения сменной вставки с профилированием с обеих сторон для использования с разными типами профилирования; фиг. 10 - различные зажимы для закрепления сменной вставки на основном профиле. На фиг. 1 изображено устройство для разъемного закрепления края 1 напольного покрытия 2 на профилированной конструкции 3. Напольное покрытие состоит из собранных элементов, имеющих с краю профилирование в смысле системы паз-гребень, что обеспечивает прочное соединение отдельных элементов. Профилированная конструкция 3 в изображенном примере выполнения представляет собой защитный профиль для кромки ступени, содержащий уголковый профиль 7 для проступи и основной профиль 9, закрепляемый на поверхности ступени 8. Уголковый профиль 7 для проступи имеет, по существу, горизонтальную полку 10 проступи с защитной планкой 11 и вертикально проходящую упорную полку 12 ступени. Упорная полка 12 ступени имеет профилирование 12', взаимодействующее с соответствующим профилированием 12 лобовой кромки основного профиля 9. Уголковый профиль 7 для проступи оснащен на своей нижней стороне упорным ребром 27, прижимающимся к противолежащему ребру 28, выступающему вверх к базовому профилю 9. Между обоими ребрами выполнен фиксатор 29. Таким образом, уголковый профиль 7 для проступи может фиксироваться на основном профиле 9 на любой высоте,так что тем самым осуществляется подгонка под толщину напольного покрытия 2. Профилированная конструкция 3, выполненная в качестве защитного профиля для кромки ступени,согласно изобретению содержит сменную вставку 4 в виде профилированного рельса, являющуюся съемной и устанавливаемой в своем положении с возможностью подгонки относительно профилированной конструкции 3. Кроме того, на сменной вставке 4 выполнено крепление 6, по меньшей мере, частично соответствующее профилированию 5 края 1 напольного покрытия 2 и взаимодействующее одним из обоих своих противолежащих друг другу продольных краев с профилированием 5 края 1 напольного покрытия 2. Как показывают другие поясняемые ниже варианты выполнения, крепление 6 может быть также выполнено таким образом, чтобы оно было лишь частично соответствующим профилированию 5 или контуру соединения паз-гребень. В изображенном варианте выполнения профилирование является составной частью особого соединения 19 паз-гребень, гребень 19' которого выступает вперед на краю напольного покрытия 2. Кроме того, профилирование 5 имеет при этом нишу, вследствие чего на краю напольного покрытия появляется уступ. На этом уступе выполнен выступ 21, выдающийся над плоскостью 20 паза-гребня. За выступом 21 выполнено углубление 22. Ответное крепление 6 сменной вставки 4 в примере выполнения, изображенном на фиг. 1, выполнено таким образом, что его контур соответствует сопряженной детали соединения 19 паз-гребень. Поэтому крепление 6, как видно на фрагменте III фиг. 2 с, содержит на своем свободном конце, обращенном к напольному покрытию, удерживающий выступ 23, охватывающий выступ 21 и входящий в углубление соединения 19 паз-гребень. В частности, сменная вставка 4 состоит из профиля, который может найти применение как рельс или в отдельных деталях. Крепление, выполненное на профиле, продолжено, как, в частности, видно, на фиг. 1, на его сторонах, обращенных к защитному профилю для кромки ступени, вверх и охватывает при этом гребень 19'. В порядке примыкания к ней проходит, по существу, в горизонтальном направлении поперечина 14, на которой на расстоянии от крепления 6, по существу, в правом углу выполнено опорное ребро 15, находящееся на поперечине 14. Опорное ребро 15, имеющее на своем свободном опорном краю 16 растровый фиксатор 17', взаимодействует с соответствующим растровым фиксатором 17 на основном профиле 9. Профиль сменной вставки 4 в примере выполнения, изображенном на фиг. 1, частично расположен между полкой 10 проступи и основным профилем 9 и вдается своим участком, выполненным в качестве ответного крепления 6, на одном из обоих противолежащих друг другу продольных краев в напольное покрытие 2. Таким образом, выступ 21, возвращенный относительно выступающего гребня 19' обратно в напольное покрытие 2, упирается в углубление 22. Сменная вставка 4 соединена с профилированной конструкцией 3 с возможностью съема и удерживается на ней посредством фиксатора 13. Фиксатор 13 воздействует на профилированную конструкцию в изображенном примере выполнения в трех местах. Эти места обозначены на фиг. 1 как фрагмент I, фрагмент II и фрагмент III и изображены на соответствующих фиг. 2 а-2 с. На фиг. 2 а фрагмент I воспроизведен в увеличенном виде. Поперечина 14 сменной вставки 4 в этом варианте выполнения прижимается, по существу, плоскостным образом под полкой 10 проступи и защитной планкой 11. На участке полки 10 проступи поперечина 14 содержит фиксатор 13, состоящий из стопорного ребра и соответственно выполненного паза. В изображенном примере выполнения стопорное ребро выполнено на поперечине 14, а паз, соответственно, на нижней стороне полки ступени. Предпочтительно, этот фиксатор, по существу, находится над опорным ребром 15, выступающим вертикально вниз относительно поперечины 14. На фиг. 2b изображен фрагмент II, в котором нижний концевой участок опорного ребра 15 воспроизведен с тамошним фиксатором 13. Опорный край 16 опорного ребра 15 снабжен растровым фиксатором 17', взаимодействующим с соответствующим растровым фиксатором 17" на поверхности основного профиля 9. Размеры в отношении положения выбраны таким образом, что фиксатор 13 на поперечине 14 вступает в действие в том случае, когда находится в зацеплении с растровым фиксатором 17', 17". На фиг. 2 с во фрагменте III изображен третий фиксатор 13. При этом сменная вставка 4 как элемент фиксатора содержит на участке ответного крепления 6 анкерное крепление 18, в котором пазы на основном профиле обеспечивают зацепление для крепежного выступа. В порядке дополнения или замены сменная вставка 4 может иметь анкерное крепление 18 для полки 10 проступи (не показано). Благодаря анкерному креплению в трех точках сменная вставка 4 независимо от своего сцепления с профилем напольного покрытия удерживается в положении самостоятельно и надежно, если уголковый профиль для проступи зафиксирован на основном профиле. При этом можно выбрать фиксированное положение, в котором профиль сменной вставки 4 крепится под нажимом между полкой 10 проступи и основным профилем 9. Благодаря фиксации сменной вставки 4 поперечина 14 может воспринимать силы, направленные горизонтально, которые от напольного покрытия через ответное крепление 6 и опорное ребро 15 передаются профилированной конструкции 3 в виде защитного профиля для кромки ступени. В особых вариантах выполнения ребро анкерного крепления 18 может иметь длину больше показанной. В этом случае опорное ребро 15 так же, как и отстоящее вниз ребро, служащее для анкерного крепления 18, может иметь заданные места разрушения, что позволяет сокращать высоту или производить подгонку под толщину напольного покрытия. На фиг. 3 изображен очередной пример выполнения изобретения. В этом примере выполнения элементы, служащие для выполнения тех же функций, что и в устройстве на фиг. 1, обозначены теми же позициями. В этом варианте выполнения сменная вставка 4, по существу, образована Г-образным профилем,причем поперечина 14 не прижимается под полкой проступи, а по существу, расположена непосредственно над основным профилем 9. Опорное ребро 15 снова поддерживается фиксаторами 13 или 17' и 17" как под полкой 10 проступи, так и на основном профиле 9. Поперечина 14 проходит в направлении соединения 19 паз-гребень края напольного покрытия и имеет на своем свободном конце в качестве ответного крепления 6 поперечину, по существу, направленную вертикально вверх. Эта поперечина упирается в углубление 22, предусмотренное в соединении 19 паз-гребень. Под этой поперечиной крепления 6 выполнено анкерное крепление 18 фиксатора 13, так что закрепление в трех точках обеспечено и в этом варианте выполнения. Для поддержки полки 10 проступи на соединение 19 паз-гребень в функции удлинителя поперечины может быть уложено дополнительное удерживающее ребро 6". На фиг. 4 изображен очередной вариант выполнения съемной сменной вставки 4. Признаки с теми же позициями в отношении функции соответствуют признакам аналогичного действия на фиг. 1. Этот вариант выполнения также использует, по существу, Г-образный профиль сменной вставки 4,причем, однако, основная полка Г-образного профиля, образующая поперечину 14, оказывается под полкой 10 проступи, или защитной планкой 11, и удерживается посредством фиксатора 13 или анкерного крепления на полке 10 проступи. Опорное ребро 15, выступающее вниз, опирается нижним фиксатором 13 на основной профиль 9. Ответное крепление 6 в данном случае выполнено в виде выступающего вниз удерживающего ребра 6", которое посредством обламывания показанного на фиг. 4 штрихами излишка по длине в заданном месте 24 разрушения укорочено до соответствующих размеров. При этом поперечина прижимается к профилированию 5 устройства паз-гребень и препятствует отрыву покрытия. На фиг. 5 и 6 изображен еще один пример выполнения изобретения. Признаки с теми же позициями соответствуют таковым на фиг. 1. Профиль сменной вставки 4, изображенный в примере выполнения по фиг. 5, в описанном здесь виде, по существу, выполнен U-образным, т.е. в качестве U-образного профиля, причем одна полка Uобразного профиля выполнена в качестве удерживающего ребра, а другая полка U-образного профиля - в качестве опорного ребра. Выступающее вниз удерживающее ребро 6" крепления 6 имеет в этом случае такую же длину, что и опорное ребро 15. Анкерное закрепление сменной вставки на защитном профиле для кромки ступени снова происходит также посредством фиксатора 13, выполненного по краям Uобразного профиля, взаимодействующим с соответствующими стопорными ребрами под полкой 10 проступи, или защитной планкой 11, и на основном профиле 9. Однако дополнительно в этом профиле выполнено отверстие 25, пронизывающее обе полки U-образного профиля, которое служит для установки винта, посредством которого сменная вставка крепится на торцовой поверхности прямого края напольного покрытия. В частности, этот вариант выполнения, каким он изображен на фиг. 6, находит применение при таких краях 1, боковая поверхность которых не имеет профилирования. Такая сменная вставка 4 также легко подгоняется под разные высоты напольного покрытия 2, поскольку ее выступающие вниз полки Uобразного профиля, соединенные поперечиной 14 друг с другом, по мере надобности с использованием заданных мест 24 разрушения могут быть установлены на подходящую высоту. Таким образом, этот вариант выполнения крепления годится как для удержания напольного покрытия с гладкой краевой поверхностью без необходимости укладки на напольное покрытие защитной планки 11 с образованием удерживающего ребра, так и, согласно фиг. 4, для использования с профилирован-4 023603 ными краями соединения паз-гребень, причем в этом случае удерживающее ребро 6" для обеспечения прилегания соответствующего гребня к укороченному удерживающему ребру 6" уменьшается в заданных местах 24 разрушения до подходящего размера. Разумеется, что такое резьбовое соединение может использоваться также при соединении согласно фиг. 4, причем при известных условиях выступающий вперед гребень на участке винта может быть удален. На фиг. 5 изображено дополнительное отверстие 25', которое может быть использовано, если Uобразный профиль используется, не стоя, а лежа, см. фиг. 7. Фиксатор 13 выполнен таким образом, чтобы он даже в лежачем положении мог входить в соответствующие пазы под полкой 10 проступи и на основном профиле 9. В этом варианте выполнения горизонтальные полки U-образного профиля захватывают соединение паз-гребень и обеими или только одной полкой упираются в край напольного покрытия. Соединение, изображенное на фиг. 7, использует при реализации изображенный на фиг. 5 вариант выполнения с отверстием 25', предусмотренным на основе U-образной сменной вставки, по существу, в плоскости симметрии. Полки 27 и 28 охватывают гребень соединения паз-гребень и прижимаются к собственно боковой поверхности края напольного покрытия, причем ширина гребня может учитываться путем укорочения полок. На фиг. 8 изображен очередной вариант выполнения сменной вставки 4. В этом варианте выполнения сменной вставки профилирование для стороны паза, как и гребня, выполнено на продольной стороне профиля, образующего сменную вставку. Таким образом, сменная вставка может использоваться независимо от характера профилирования без необходимости слежения рабочим за тем, прилегает ли к защитному профилю для кромки ступени сторона паза или сторона гребня. На фиг. 9 изображен вариант выполнения сменной вставки 4 с двухсторонним профилированием для использования с различными типами 31 и 32 профилирования, существующими для различных видов напольного покрытия. Наконец, на фиг. 10 в качестве примера изображены различные системы 33, 34 с направляющим рельсом для закрепления сменной вставки 4 на основном профиле. Такая система с направляющим рельсом приходит на место фиксатора или анкерного крепления. Зажим согласно примеру а) содержит на опорном ребре 15, по существу, стопорный выступ 33' в виде части цилиндра, вдавливаемый под нажимом в ответно выполненный паз 33" в основном профиле 9. При соответствующем исполнении сужения 35 существует возможность бокового заталкивания сменной вставки в основной профиль. Вариант выполнения согласно примеру б) предусматривает соединение 34 в виде ласточкина хвоста, при котором в основном профиле 9 выполнена направляющая 34" ласточкина хвоста, а на опорном ребре 15 выполнен ласточкин хвост 34'. В обоих вариантах выполнения имеет место надежная и постоянная установка сменной вставки в правильном положении. Разумеется, что примеры выполнения в отношении их размеров, показанных на фигурах, не обязательно должны соответствовать действительным размерам. Так, например, в примерах выполнения на фиг. 8 и 9 следует позаботиться о том, чтобы размеры сменной вставки в достаточной степени учитывали место под полкой ступени. Кроме того, необходимо констатировать, что профилированная конструкция, изображенная на фиг. 1-4, не ограничена фиксирующим соединением, а содержит также такую конструкцию, в которой между углом 7 ступени и основным профилем 9 используется резьбовое соединение, как это показано на фиг. 10. Перечень ссылочных позиций: 1 - край; 2 - напольное покрытие; 3 - профилированная конструкция; 4 - сменная вставка; 5 - профилирование; 6 - ответное крепление; 7 - уголковый профиль для проступи; 8 - ступень; 9 - основной профиль; 10 - полка проступи; 11 - защитная планка; 12 - упорная полка; 13 - фиксатор; 14 - поперечина; 15 - опорное ребро; 16 - опорный край; 17 - растровый фиксатор (17', 17"); 18 - анкерное крепление; 19 - соединение паз-гребень; 19' - гребень; 20 - плоскость паз-гребень; 21 - выступ; 22 - углубление; 23 - удерживающее ребро; 24 - заданные места разрушения; 25 - отверстие; 26 - крепежное средство; 27 - упорное ребро; 28 - противолежащее ребро; 29 - фиксатор. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для разъемного закрепления снабженного профилированием края (1) напольного покрытия (2) в профилированной конструкции (3), ограничивающей напольное покрытие,причем профилированная конструкция представляет собой защитный профиль (3) для кромки ступени, содержащий уголковый профиль (7) для проступи и основной профиль (9), причем основной профиль (9) выполнен с возможностью закрепления на ступени (8), а уголковый профиль (7) для проступи имеет полку (10) проступи с защитной планкой (11) и упорную полку (12) ступени,причем устройство дополнительно содержит подгоняемую по своему положению к профилированной конструкции (3) и устанавливаемую с возможностью съема, выполненную в виде профилированного рельса сменную вставку (4),при этом на сменной вставке образовано крепление (6) по меньшей мере на одном из ее обоих противолежащих друг другу продольных краев, причем это крепление (6) взаимодействует с профилированием (5) края (1) напольного покрытия,при этом крепление (6) выполнено, по меньшей мере, частично ответным профилированию (5) края(1) напольного покрытия,причем сменная вставка (4) содержит по меньшей мере одно вертикально проходящее опорное ребро (15), имеющее на своем свободном опорном краю (16) растровый фиксатор (17'), взаимодействующий с соответствующим растровым фиксатором (17) на основном профиле (9). 2. Устройство по п.1, отличающееся тем, что сменная вставка (4) полностью или частично установлена между полкой (10) проступи и основным профилем (9), а на обоих своих противолежащих друг другу продольных краях содержит отличные друг от друга крепления для использования с различными профилями соединений паз-гребень. 3. Устройство по п.1 или 2, отличающееся тем, что сменная вставка (4) удерживается на профилированной конструкции (3) посредством фиксатора (13). 4. Устройство по п.3, отличающееся тем, что сменная вставка (4) содержит элемент фиксатора (13) на участке крепления (6) опорной поверхности (18) для сцепления с основным профилем (9) и/или полкой (10) проступи. 5. Устройство по п.4, отличающееся тем, что опорное ребро (15) содержит поперечину (14) для восприятия горизонтально направленных сил, к которой примыкает ответное крепление (6). 6. Устройство по одному из предшествующих пунктов, отличающееся тем, что сменная вставка (4) выполнена в виде непрерывно-литого профиля из алюминия или пластмассы. 7. Устройство по одному из предшествующих пунктов, отличающееся тем, что ответное крепление(6) содержит по меньшей мере одно удерживающее ребро или один удерживающий выступ (23), выполненный с возможностью установки в углублении (22), которое выполнено в напольном покрытии, по меньшей мере, для частичного захвата выступа (21) сзади, который выполнен в напольном покрытии,образуя соединение паз-гребень. 8. Устройство по п.7, отличающееся тем, что по меньшей мере в одном удерживающем ребре (23) выполнены заданные места (24) разрушения для сокращения высоты. 9. Устройство по одному из пп.1-3, отличающееся тем, что сменная вставка (4) удерживается на основном профиле с помощью системы (33, 34) с рельсовой направляющей. 10. Устройство по п.9, отличающееся тем, что рельсовая направляющая (33) имеет в поперечном сечении форму полукруга. 11. Устройство по п.9, отличающееся тем, что рельсовая направляющая (34) имеет в поперечном сечении форму ласточкина хвоста.
