Предмет одежды одноразового использования

Номер патента: 23356

Опубликовано: 31.05.2016

Авторы: Оцубо Тошифуми, Хашимото Тацуя, Такеути Марико

Есть еще 2 страницы.

Смотреть все страницы или скачать PDF файл.

Формула / Реферат

1. Предмет одежды одноразового использования, содержащий обращенную к коже сторону, необращенную к коже сторону, переднюю поясную область, заднюю поясную область, промежностную область, проходящую между передней и задней поясными областями, и комплект поглощающей жидкость сердцевины, проходящий через промежностную область в переднюю и заднюю поясные области, в котором

по меньшей мере одна из указанных передней или задней поясных областей содержит внутренний лист, расположенный на обращенной к коже стороне и имеющий эластичные свойства, и внешний лист, расположенный на необращенной к коже стороне и не имеющий эластичных свойств;

в секции указанной одной области из передней и задней поясных областей, в которой расположен комплект поглощающей жидкость сердцевины, указанный внутренний лист частично разрезан с образованием перфорированной области и

адгезив, соединяющий комплект поглощающей жидкость сердцевины с внутренним листом, и адгезив, соединяющий внутренний лист с внешним листом, находятся в контакте и соединены друг с другом через отверстия, образованные в указанном частично разрезанном внутреннем листе.

2. Предмет одежды по п.1, в котором перфорированная область образована разрезами.

3. Предмет одежды по п.2, в котором разрезы расположены под косым углом относительно поперечной оси предмета одежды.

4. Предмет одежды по п.2 или 3, в котором разрезы расположены под углом 30° относительно поперечной оси предмета одежды.

5. Предмет одежды по любому из пп.2-4, в котором разрезы расположены в линиях, причем все разрезы в каждой линии выровнены друг с другом в осевом направлении.

6. Предмет одежды по п.5, в котором расположенные рядом линии разрезов расположены друг от друга на расстоянии 8-10 мм.

7. Предмет одежды по любому из пп.2-6, в котором разрезы имеют длину 1-5 мм.

8. Предмет одежды по любому из пп.1-7, в котором внутренний лист соединен с поглощающей жидкость сердцевиной и с внешним листом в растянутом в поперечном направлении состоянии.

9. Предмет одежды по п.8, в котором отверстия сформированы при растягивании внутреннего листа в поперечном направлении.

10. Предмет одежды по любому из пп.1-9, в котором вся указанная одна область из передней и задней поясных областей, в которой расположен комплект поглощающей жидкость сердцевины, покрыта отверстиями.

11. Предмет одежды по любому из пп.1-10, в котором процент открытой площади отверстий от всей указанной одной области из передней и задней поясных областей, в которой расположен комплект поглощающей жидкость сердцевины, находится в диапазоне 10-50%.

12. Предмет одежды по любому из пп.1-11, в котором и передняя секция, и задняя секция содержит внутренний лист.

13. Предмет одежды по любому из пп.1-11, в котором пластиковая пленка расположена между внутренним листом и внешним листом, причем адгезив, соединяющий комплект поглощающей жидкость сердцевины с внутренним листом, и адгезив, соединяющий внутренний лист с указанной пластиковой пленкой, находятся в контакте и соединены друг с другом через указанные отверстия.

14. Предмет одежды по п.13, в котором указанная пластиковая пленка представляет собой пленку, на которой показано напечатанное графическое изображение, видимое с внешней стороны предмета одежды.

15. Предмет одежды по любому из пп.1-14, в котором стягивающее усилие перфорированной области уступает стягивающему усилию неперфорированной области.

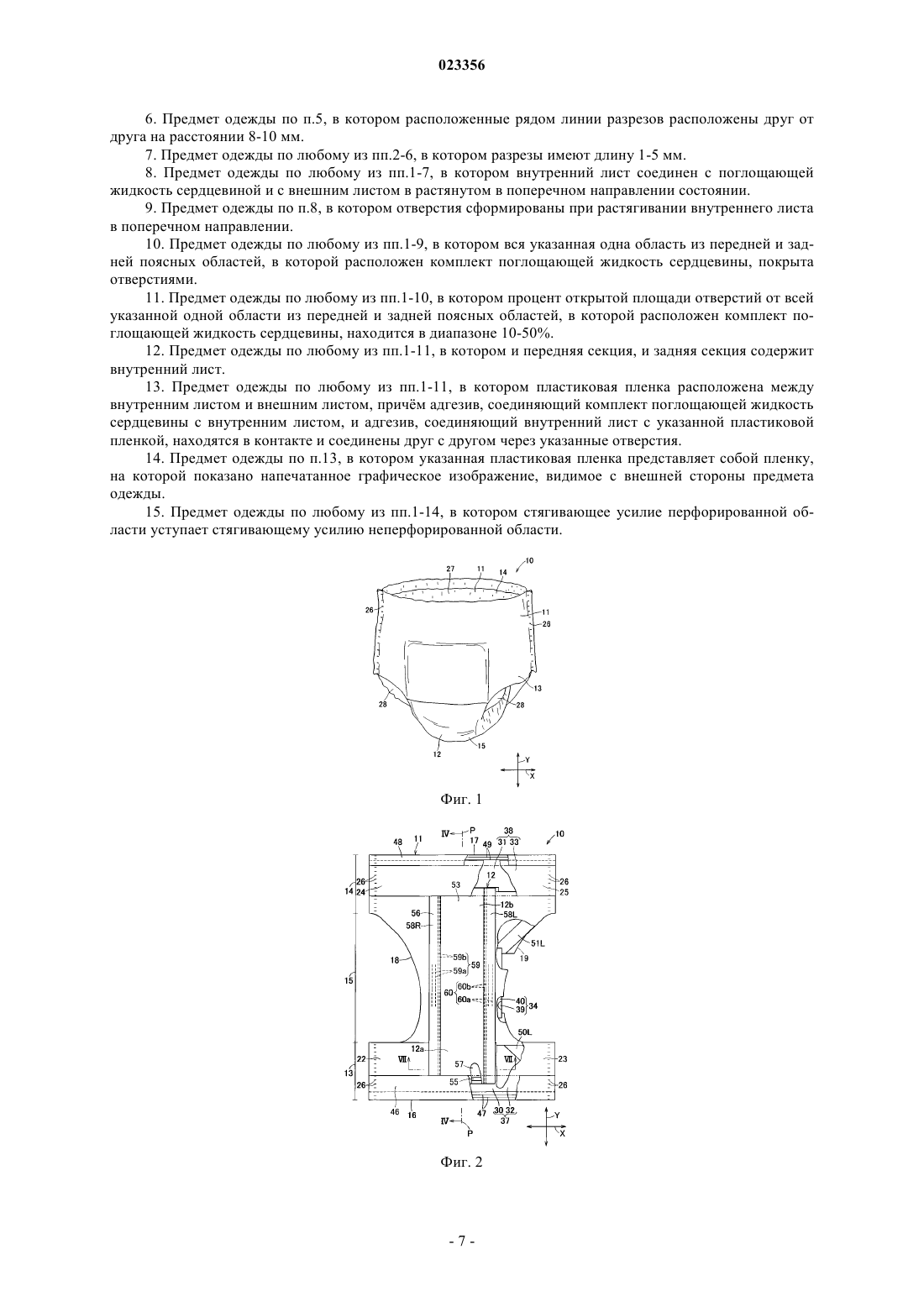

Рисунок 1

Текст

Смотреть все

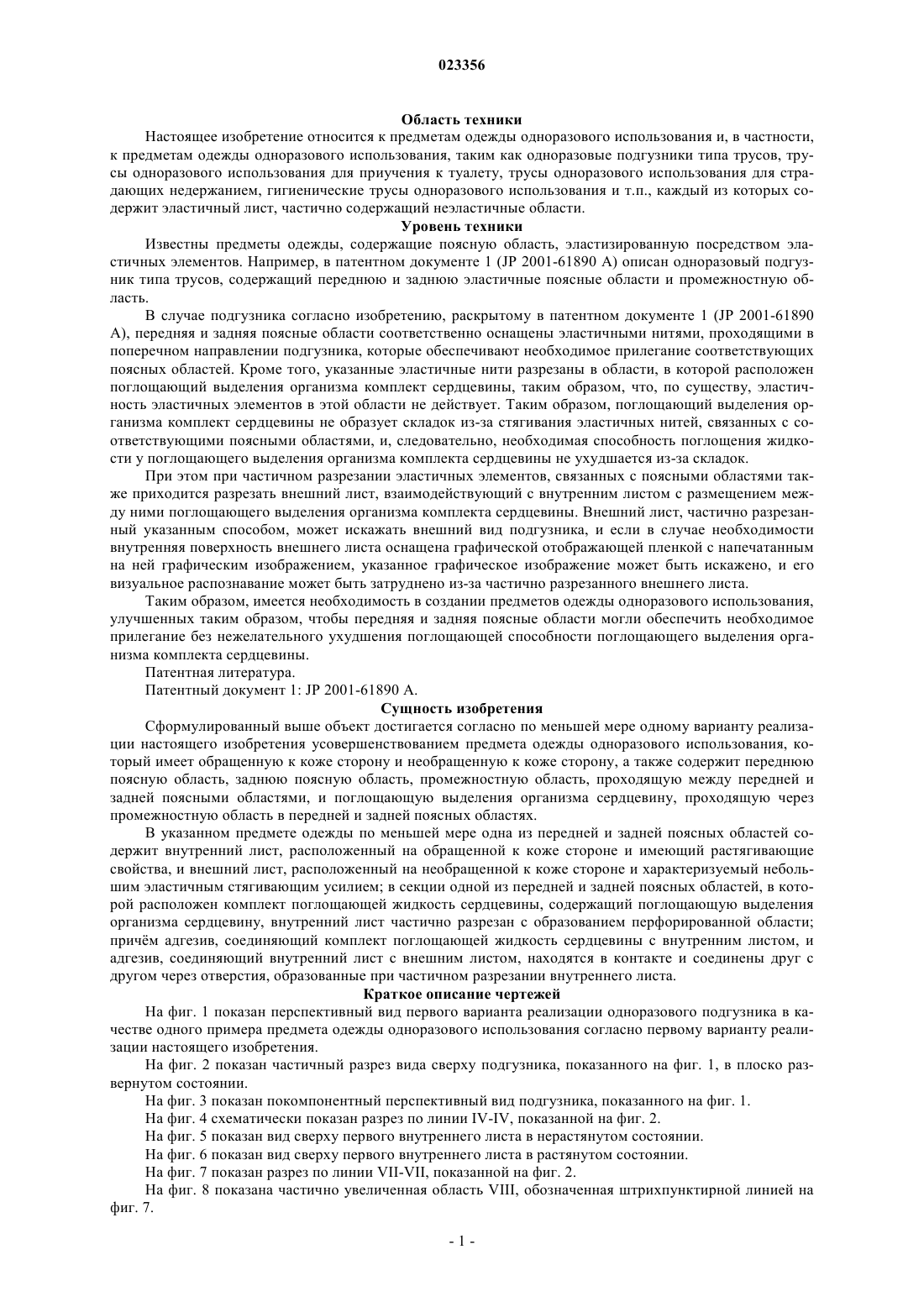

ПРЕДМЕТ ОДЕЖДЫ ОДНОРАЗОВОГО ИСПОЛЬЗОВАНИЯ В настоящем изобретении предложен предмет одежды одноразового использования, улучшенный таким образом, что передняя и задняя поясные области могут обеспечить необходимое согласование без нежелательного воздействия на поглощающую способность поглощающего выделения организма комплекта сердцевины. По меньшей мере одна из передней и задней поясных областей содержит внутренний лист 32, расположенный на обращенной к коже стороне и имеющий растягивающие свойства, и внешний лист 30, расположенный на необращенной к коже стороне и имеющий низкую эластичную стягивающую силу. В секции указанной поясной области, в которой расположен комплект 55 поглощающей жидкость сердцевины, содержащий поглощающую выделения организма сердцевину, внутренний лист 32 частично разрезан с образованием перфорированной области 51. Адгезив 65, соединяющий поглощающий жидкость комплект 55 с внутренним листом 32, и адгезив 35, соединяющий внутренний лист 32 с внешним листом 30, входят в контакт и соединяются друг с другом через отверстия 50 а, образованные при частичном разрезании внутреннего листа 32. Область техники Настоящее изобретение относится к предметам одежды одноразового использования и, в частности,к предметам одежды одноразового использования, таким как одноразовые подгузники типа трусов, трусы одноразового использования для приучения к туалету, трусы одноразового использования для страдающих недержанием, гигиенические трусы одноразового использования и т.п., каждый из которых содержит эластичный лист, частично содержащий неэластичные области. Уровень техники Известны предметы одежды, содержащие поясную область, эластизированную посредством эластичных элементов. Например, в патентном документе 1 (JP 2001-61890 А) описан одноразовый подгузник типа трусов, содержащий переднюю и заднюю эластичные поясные области и промежностную область. В случае подгузника согласно изобретению, раскрытому в патентном документе 1 (JP 2001-61890 А), передняя и задняя поясные области соответственно оснащены эластичными нитями, проходящими в поперечном направлении подгузника, которые обеспечивают необходимое прилегание соответствующих поясных областей. Кроме того, указанные эластичные нити разрезаны в области, в которой расположен поглощающий выделения организма комплект сердцевины, таким образом, что, по существу, эластичность эластичных элементов в этой области не действует. Таким образом, поглощающий выделения организма комплект сердцевины не образует складок из-за стягивания эластичных нитей, связанных с соответствующими поясными областями, и, следовательно, необходимая способность поглощения жидкости у поглощающего выделения организма комплекта сердцевины не ухудшается из-за складок. При этом при частичном разрезании эластичных элементов, связанных с поясными областями также приходится разрезать внешний лист, взаимодействующий с внутренним листом с размещением между ними поглощающего выделения организма комплекта сердцевины. Внешний лист, частично разрезанный указанным способом, может искажать внешний вид подгузника, и если в случае необходимости внутренняя поверхность внешнего листа оснащена графической отображающей пленкой с напечатанным на ней графическим изображением, указанное графическое изображение может быть искажено, и его визуальное распознавание может быть затруднено из-за частично разрезанного внешнего листа. Таким образом, имеется необходимость в создании предметов одежды одноразового использования,улучшенных таким образом, чтобы передняя и задняя поясные области могли обеспечить необходимое прилегание без нежелательного ухудшения поглощающей способности поглощающего выделения организма комплекта сердцевины. Патентная литература. Патентный документ 1: JP 2001-61890 А. Сущность изобретения Сформулированный выше объект достигается согласно по меньшей мере одному варианту реализации настоящего изобретения усовершенствованием предмета одежды одноразового использования, который имеет обращенную к коже сторону и необращенную к коже сторону, а также содержит переднюю поясную область, заднюю поясную область, промежностную область, проходящую между передней и задней поясными областями, и поглощающую выделения организма сердцевину, проходящую через промежностную область в передней и задней поясных областях. В указанном предмете одежды по меньшей мере одна из передней и задней поясных областей содержит внутренний лист, расположенный на обращенной к коже стороне и имеющий растягивающие свойства, и внешний лист, расположенный на необращенной к коже стороне и характеризуемый небольшим эластичным стягивающим усилием; в секции одной из передней и задней поясных областей, в которой расположен комплект поглощающей жидкость сердцевины, содержащий поглощающую выделения организма сердцевину, внутренний лист частично разрезан с образованием перфорированной области; причм адгезив, соединяющий комплект поглощающей жидкость сердцевины с внутренним листом, и адгезив, соединяющий внутренний лист с внешним листом, находятся в контакте и соединены друг с другом через отверстия, образованные при частичном разрезании внутреннего листа. Краткое описание чертежей На фиг. 1 показан перспективный вид первого варианта реализации одноразового подгузника в качестве одного примера предмета одежды одноразового использования согласно первому варианту реализации настоящего изобретения. На фиг. 2 показан частичный разрез вида сверху подгузника, показанного на фиг. 1, в плоско развернутом состоянии. На фиг. 3 показан покомпонентный перспективный вид подгузника, показанного на фиг. 1. На фиг. 4 схематически показан разрез по линии IV-IV, показанной на фиг. 2. На фиг. 5 показан вид сверху первого внутреннего листа в нерастянутом состоянии. На фиг. 6 показан вид сверху первого внутреннего листа в растянутом состоянии. На фиг. 7 показан разрез по линии VII-VII, показанной на фиг. 2. На фиг. 8 показана частично увеличенная область VIII, обозначенная штрихпунктирной линией на фиг. 7. На фиг. 9 показан вид сверху подгузника в качестве второго варианта реализации настоящего изобретения в плоско развернутом состоянии. На фиг. 10 показан разрез по линии Х-Х, показанной на фиг. 9. Подробное описание изобретения Первый вариант реализации. Как показано на фиг. 1-6, подгузник 10 имеет продольное направление Y, поперечное направлениеX, перпендикулярное продольному направлению Y, и содержит обращенную к коже сторону и необращенную к коже сторону, корпус 11, образующий внешнюю форму подгузника 10, и поглощающую выделения организма структуру 12, расположенную на обращенной к коже стороне корпуса 11. Подгузник 10 содержит переднюю поясную область 13, заднюю поясную область 14 и промежностную область 15, проходящую между указанными передней и задней поясными областями 13, 14 и ограниченную передним и задним концами 16, 17, противоположными друг другу в продольном направленииY и проходящими в поперечном направлении X, боковыми краями 18, 19, противоположными друг другу в поперечном направлении X и проходящими в продольном направлении Y. Боковые края 18, 19 описывают вогнутую кривую в промежностной области 15 для соответствия форме бедра пользователя. Противоположные боковые края 22, 23 передней поясной области 13 соединены с соответствующими противоположными боковыми краями 24, 25 задней поясной области 14 в боковых участках 26 шва, расположенных периодически в продольном направлении Y, и, таким образом,формируют поясное отверстие 27 и пару отверстий 28 для ног (как показано на фиг. 1). Корпус 11 содержит в целом трапециевидный первый внешний лист 30, расположенный на необращенной к коже стороне и образующий переднюю поясную область 13 и часть промежностной области 15, второй внешний лист 31, расположенный на необращенной к коже стороне и образующий заднюю поясную область 14 и часть промежностной области 15, первый внутренний лист 32, расположенный в передней поясной области 13, который проходит в поперечном направлении X и соединен с обращенной к коже стороной первого внешнего листа 30, второй внутренний лист 33, расположенный в задней поясной области 14, который проходит в поперечном направлении X и соединен с обращенной к коже стороной второго внешнего листа 31, и в целом прямоугольный средний лист 34, расположенный между первым и вторым внешними листами 30, 31 и образующий среднюю секцию промежностной области 15. Первый внешний лист 30 и первый внутренний лист 32 соединены друг с другом посредством первого адгезива 35 с формированием первого образующего слоистую структуру листа 37. Второй внутренний лист 33 имеет ширину, которая меньше ширины первого внутреннего листа 32, и соединен со вторым внешним листом 31 посредством второго адгезива 36 с формированием второго образующего слоистую структуру листа 38. Средний лист 34 содержит в целом прямоугольный лист 39, выполненный из волокнистого нетканого материала и расположенный на необращенной к коже стороне, и влагопроницаемый, но непроницаемом для жидкости лист 40, выполненный из пластика и расположенный на обращенной к коже стороне, который в целом идентичен листу 39, выполненному из волокнистого нетканого материала как по форме, так и по размеру, причм указанные листы 39 и 40 соединены друг с другом посредством термоплавкого адгезива (не показан) с формированием среднего листа 34. Корпус 11 дополнительно содержит фиксирующий лист 45, выполненный из волокнистого нетканого материала, расположенный на обращенной к коже стороне и проходящий через промежностную область 15 в передней и задней поясных областях 13, 14. Фиксирующий лист 45 имеет ширину, которая больше ширины среднего листа 34, и закрывает всю обращенную к коже поверхность среднего листа 34,расположенного в средней секции промежностной области 15. Первый внешний лист 30 сложен внутрь вдоль переднего конца 16 передней поясной области 13 с формированием передней складчатой области 46, в которой прикреплены в растянутом состоянии с возможностью стягивания первые эластичные нити 47, выполненные из эластомерного материала и связанные с передней поясной областью 13. Схожим образом второй внешний лист 31 сложен внутрь вдоль заднего конца 17 задней поясной области 14 с формированием задней складчатой области 48, в которой прикреплены в растянутом состоянии с возможностью стягивания вторые эластичные нити 49, выполненные из эластомерного материала и связанные с задней поясной областью 14. Пара эластичных лент 50R, 50L прикреплена в растянутом состоянии с возможностью стягивания к внутренней поверхности первого внешнего листа 30 так, что проходит от противоположных другу боковых краев передней поясной области 13 вдоль частей боковых краев промежностной области, смежных с соответствующими боковыми краями передней поясной области 13 (т.е. передних половин окружных краев соответствующих отверстий для ног), и связана с соответствующими передними половинами отверстий для ног. Схожим образом пара эластичных лент 51R, 51L прикреплена в растянутом состоянии с возможностью стягивания к внутренней поверхности второго внешнего листа 31 так, что проходит от противоположных друг другу боковых краев задней поясной области 14 вдоль частей боковых краев промежностной области, смежных с соответствующими боковыми краями задней поясной области 14(т.е. задних половин окружных краев соответствующих отверстий для ног), и связана с соответствующими задними половинами отверстий для ног. Фиксирующий лист 45 частично закрывает эластичные элементы 50R, 50L, связанные с передними половинами окружных краев отверстий для ног, и полностью закрывает эластичные элементы 51R, 51L, связанные с задними половинами окружных краев отверстий для ног. Первый и второй внешние листы 30, 31 выполнены из термосклеивающихся, произведенных фильерным способом волокнистых нетканых материалов, в целом не имеющих свойств эластичной растяжимости, с поверхностной плотностью в диапазоне 15-40 г/м 2, более предпочтительно в диапазоне 25-35 г/м 2 и плотностью волокна в диапазоне 0,06-0,10 г/см 3, более предпочтительно в диапазоне 0,07-0,09 г/см 3. Первый и второй внешние листы 11, 12 могут быть сформированы из нескольких слоев соответственно. В этом случае, по меньшей мере, наиболее внешний волокнистый слой предпочтительно выполнен из произведенных фильерным способом извитых элементарных нитей для улучшения гибкости подгузника 10 в целом и обеспечения мягкой структуры. Также первый и второй внешние листы 11, 12 могут быть выполнены из волокнистых нетканых материалов, имеющих более низкие свойства эластичной растяжимости по сравнению с первым и вторым внутренними листами 32, 33. Первый и второй внутренние листы 32, 33 выполнены из проницаемого для воздуха волокнистого(штапельного) нетканого материала или произведенного фильерным способом волокнистого нетканого материала, каждый из которых выполнен из теромосклеиваемых эластомерных волокон, имеющих свойства эластичной растяжимости. Такие волокнистые нетканые материалы имеют поверхностную плотность в диапазоне 20-50 г/м 2, более предпочтительно в диапазоне 30-40 г/м 2 и плотность волокна в диапазоне 0,01-0,04 г/см 3, более предпочтительно в диапазоне 0,025-0,035 г/см 3. Как показано на фиг. 5, средняя секция первого внутреннего листа 32 при наблюдении в поперечном направлении X, на внутренней поверхности которой расположен комплект 55 поглощающей жидкость сердцевины, снабжена разрезами 50, каждый из которых проходит с наклоном относительно продольной оси Р (под углом примерно 30), расположен в шахматном порядке относительно расположенных рядом разрезов таким образом, что разрезы образуют перфорированную область 51, по существу, не имеющую свойств эластичной растяжимости. При таком расположении первый внутренний лист 32, по существу, не имеет эластичности в области, в которой расположен поглощающий жидкость комплект 55,и, следовательно, указанная область не имеет складок, которые в противном случае могли бы способствовать протеканию выделений организма. Таким образом, поглощающий жидкость комплект может обеспечивать необходимую способность поглощения жидкости. Первый внешний лист 30, который не имеет разрезов 50 или частичных разрезов, препятствует искажению формы подгузника 10 из-за разрезов в первом внутреннем листе 32. В известных решениях, в которых вместо эластичных листов используются эластичные нити, обеспечивающие необходимое согласование передней и задней поясных областей 13, 14, указанные эластичные нити должны быть разрезаны после их соединения с первым внешним листом 30, поскольку их крепление к первому внешнему листу 30 в частично разрезанном состоянии в процессе изготовления подгузника 10 является чрезвычайно затруднительным Такая операция неизбежно исказит форму подгузника 10 и создаст дополнительную проблему, состоящую в том, что адгезив, используемый для крепления эластичных элементов к листу, может вытекать наружу через указанные разрезы. Как показано на фиг. 6, каждый из разрезов 50 формирует в целом отверстие 50 а эллиптической формы, поскольку первый внутренний лист 32 растянут в поперечном направлении X. В целом, является затруднительным формирование эластичного листа непосредственно с отверстиями, и при попытках образовывать перфорированную область 51 с одиночным большим отверстием непрерывность листа ухудшается, в результате чего чрезвычайно затрудняется подача листа в процессе изготовления подгузника 10. Напротив, согласно данному варианту реализации настоящего изобретения первый внутренний лист 32 оснащен разрезами 50, и при его растяжении в поперечном направлении X образуются отверстия 50 а. Таким образом, может быть сформирована перфорированная область 51, характеризуемая небольшим эластичным стягивающим усилием и обеспечивающая непрерывность первого внутреннего листа как листа и непрерывную подачу указанного листа в процессе изготовления подгузника 10. Наборы разрезов 50 расположены таким образом, что проходят с наклоном относительно направления, в котором растянут первый внутренний лист 32 (т.е. в поперечном направлении X), так что отдельные разрезы 50 открываются при растягивании первого внутреннего листа 32. Такое расположение облегчает формирование отверстий 50 а без риска отрыва листа от концов соответствующих разрезов даже при растягивании листа в поперечном направлении X. Выражение "небольшое эластичное стягивающее усилие", использованное в настоящем описании,означает, что эластичное стягивающее усилие первого внутреннего листа 32 уменьшается в перфорированной области 51 до уровня, при котором комплект поглощающей жидкость сердцевины не образует складок, или дополнительно до еще более низкого уровня даже при растягивании первого внутреннего листа 32 в поперечном направлении X. Длина R1 отдельного разреза 50 и расстояние R2 между парой расположенных рядом разрезов 50 соответственно каждой пары расположенных рядом линий разрезов могут быть заданы соответствующим образом в зависимости от размера подгузника 10, и предпочтительные размеры R1 и R2, по существу, обеспечивают отсутствие у первого внутреннего листа 32 свойств эластичной растяжимости в перфорированной области 51 и могут быть выбраны на основе традиционного подгузника размера L следую-3 023356 щим образом: ширина W первого внутреннего листа 32 в продольном направлении Y находится в диапазоне примерно 60-120 мм (примерно 80 мм в подгузнике размера М), и длина L в поперечном направлении X находится в диапазоне примерно 300-450 мм (примерно 340 мм в подгузнике размера М), R1 находится в диапазоне 1,0-5,0 мм, R2 находится в диапазоне 8,0-10,0 мм, и открытая площадь отверстий 50 а, сформированных разрезами 50, в процентах от всей площади перфорированной области первого внутреннего листа 32 находится в диапазоне 10-50% (примерно 20% в подгузнике размера М). Следует отметить, что узор, согласно которому расположены разрезы 50, не ограничивается шахматным порядком, и разрезы 50 помимо шахматного узора могут быть расположены согласно различным известным узорам, обеспечивающим достижение технического результата настоящего изобретения. Форма отверстия 50 а, сформированного отдельным разрезом 50, также не ограничивается эллиптической формой, но может быть другой формой, такой как круглая или квадратная форма. Перфорированная область 51, содержащая разрезы 50, может быть сформирована не только в первом внутреннем листе 32, но также и во втором внутреннем листе 33. Как средний лист 34, так и фиксирующий лист 45 могут быть сформированы из произведенных фильерным способом волокнистых нетканых материалов, частично содержащих извитые волокна, как в случае первого и второго внешних листов 30, 31, или из неподдающихся эластичному растягиванию и проницаемых для воздуха волокнистых нетканых материалов, или тому подобного. Как показано на фиг. 2, поглощающая выделения организма структура 12 имеет прямоугольную форму, которая является более длинной в продольном направлении Y, чем в поперечном направлении X,и ограничена передним концом 12 а, расположенным в передней поясной области 13, задним концом 12b,расположенным в задней поясной области 14, и противоположными друг другу боковыми краями, проходящими перпендикулярно указанным переднему и заднему концам 12 а, 12b через промежностную область 15 в передней и задней поясных областях 13, 14. В частности, поглощающая структура 12 содержит проницаемый для жидкости верхний лист 53, расположенный на обращенной к коже стороне, комплект поглощающей жидкость сердцевины 55, сформированный из смеси, например, волокон целлюлозной ваты и частиц сверхпоглощающего полимера, обернутых диспергирующим жидкость листом (не показан), оболочечный лист 56, расположенный на необращенной к коже стороне и в целом закрывающий комплект 55, и защищающий от протекания лист 57, выполненный из пластика и расположенный между комплектом 55 и оболочечным листом 56. Оболочечный лист 56 имеет противоположные друг другу боковые секции, проходящие снаружи в поперечном направлении X от боковых краев комплекта 55. Указанные боковые секции частично сложены внутрь и формируют пару подобных рукаву боковых отворотов 58L, 58R, которые проходят в продольном направлении Y, и в которых расположены четыре эластичных нити 59, 60, выполненные из эластомерного материала, проходящие в продольном направлении Y, и с возможностью стягивания прикрепленные в растянутом состоянии к указанным боковым отворотам посредством термоплавкого адгезива. Из соответствующих четырех эластичных нитей 59, 60 соответствующие внешние две эластичные нити 59 а, 60 а расположены в средней секции промежностной области 15 и взаимодействуют с первыми и вторыми эластичными лентами 50R, 50L, 51R, 51L с образованием эластичных полос, проходящих вдоль паховой области пользователя. Из соответствующих четырех эластичных нитей 59, 60 соответствующие внутренние две эластичные нити 59b, 60b проходят в соответствующих боковых отворотах 58R, 58L через промежностную область 15 в передней и задней поясных областях 13, 14. Противоположные друг другу боковые секции оболочечного листа 56 расположены на некотором расстоянии от верхнего листа 53 под действием стягивания эластичных нитей 59, 60 и таким образом формируют барьерные или уплотняющие отвороты, выполненные с возможностью предотвращения бокового протекания выделений организма. Передний конец 12 а поглощающей жидкость структуры 12 прикреплен к внутренней поверхности первого внутреннего листа 32 посредством третьего адгезива 65, нанеснного на внешнюю поверхность переднего конца 12 а, а задний конец 12b прикреплен к внутренней поверхности фиксирующего листа 45 посредством четвертого адгезива 66, нанеснного на внешнюю поверхность заднего конца 12b. Первый и второй внутренние листы 32, 33 могут проходить от соответствующих внутренних границ передней и задней поясных областей 13, 14 в промежностной области 15. Вместо расположения фиксирующего листа 45 на обращенной к коже стороне корпус 11 может быть в целом сформирован только внешним и внутренним листами, каждый из которых образует внешнюю форму подгузника 10,так что подгузник 10 в целом может иметь свойства эластичной растяжимости. Также могут быть использованы вторые внутренний и внешний листы 31, 33, сформированные тем же способом, что и описанные выше первые внутренний и внешний листы 30, 32. Как показано на фиг. 7, перфорированная область 51, образованная в первом внутреннем листе 32,обеспечивает возможность взаимодействия и соединения первого адгезива 35 и третьего адгезива 65,проходящих в отверстия 50 а при открывании соответствующих разрезов 50. Первый адгезив 35 и третий адгезив 65 входят в контакт и соединяются с последующей надежной фиксацией областей, образованных между каждой парой расположенных рядом разрезов 50 таким образом, что свойства эластичной растяжимости указанных областей могут быть ограничены, и таким образом может быть надежно предотвра-4 023356 щено нежелательное скручивание первого внутреннего листа 32 в перфорированной области 51, которое в противном случае может иметь место из-за свойств эластичной растяжимости первого внутреннего листа 32 в других областях помимо перфорированной области 51. Несмотря на то, что в качестве адгезива 35, 36, 65, 66 с первого по четвертый могут быть выборочно использованы различные типы известных адгезивов, предпочтительно могут быть использованы адгезивы на основе резины, например на основе SBS (стирол-бутадиена-стирола) или SIS (изопренового стирол-стирола), на основе термоплавких адгезивов, имеющих поверхностную плотность в диапазоне 1,02,5 г/м 2, для защиты насколько возможно растягивающих свойств первого и второго внутренних листов 32, 33 в областях помимо перфорированной области 51 от любого неблагоприятного воздействия указанных термоплавких адгезивов. С первого по четвертый адгезивы 35, 36, 65, 66 могут быть нанесены в соответствии с различными известными узорами, такими как омега-образный узор, спиральный узор, пунктирный узор, волнистый узор и сетчатый узор. При использовании омега-образного узора диаметр клеевой линии находится предпочтительно в диапазоне 0,01-0,1 мм и более предпочтительно в диапазоне 0,03-0,07 мм. Расстояние между каждой парой расположенных рядом клеевых линий находится предпочтительно в диапазоне 1,0-2,5 мм и более предпочтительно в диапазоне 1,5-2,0 мм Процент площади клеевых линий относительно полной внутренней площади поверхности первого и второго внутренних листов 32, 33 находится предпочтительно в диапазоне 2-10% и более предпочтительно в диапазоне 4-6%. Второй вариант реализации. Согласно второму варианту реализации, как показано на фиг. 9 и 10, средняя секция передней поясной области 13, если наблюдать в поперечном направлении X, снабжена графической отображающей пластиковой пленкой 70, содержащей отпечатанное изображение (не показано), выполненное с возможностью визуального распознавания снаружи. Расположенная в передней поясной области 13 указанная графическая отображающая пленка 70 прикреплена к внутренней поверхности первого внешнего листа 30 посредством первого адгезива 35 и прикреплена к первому внутреннему листу 32 посредством пятого адгезива 74 Пятый адгезив 74 входит в контакт и соединен с третьим адгезивом 65 через отверстия,сформированные соответствующими разрезами 50, так что свойства эластичной растяжимости первого внутреннего листа 32 могут быть ограничены в перфорированной области 51, и в то же время указанная графическая пленка 70 может быть надежно зафиксирована между первым внешним листом 30 и первым внутренним листом 32 без возможности смещения. Графическая пленка 70 не имеет разрезов 50, и, следовательно, графическое изображение не теряет свою форму, и исходная видимость не ухудшена. Несмотря на то, что задняя поясная область 14, описанная выше, выполнена иначе, в отличие от передней поясной области 13 может быть использована задняя поясная область, имеющая ту же конфигурацию, что и передняя поясная область 13 согласно первому и второму вариантам реализации. В качестве исходных материалов для соответствующих компонентов подгузника 10 согласно настоящему изобретению могут быть выборочно использованы различные известные исходные материалы, традиционно используемые в соответствующей области техники, если не указано иное. Вместо формирования из отдельных листовых элементов передняя и задняя поясные области 13, 14 могут быть сформированы за одно целое с промежностной областью 15. В частности, каждый из внутренних ивнешних листов 30, 31,32, 33 может быть одиночным листом, имеющим вогнутую форму с изгибом внутрь, соответствующую внешней форме подгузника 10. Аспекты настоящего изобретения, описанные выше, могут быть сформулированы, по меньшей мере, в следующих пунктах.(i) Предмет (10) одежды одноразового использования, имеющий обращенную к коже сторону и необращенную к коже сторону, содержащий переднюю поясную область (13), заднюю поясную область(14), промежностную область (15), проходящую между передней и задней поясными областями, и поглощающую выделения организма сердцевину (55), проходящую через промежностную область в передней и задней поясных областях, в котором по меньшей мере одна из передней и задней поясных областей содержит внутренний лист (32), расположенный на обращенной к коже стороне и имеющий растягивающие свойства, и внешний лист (30),расположенный на необращенной к коже стороне и характеризуемый небольшим эластичным стягивающим усилием; в секции одной из передней и задней поясных областей, в которой расположен комплект поглощающей жидкость сердцевины, содержащим поглощающую выделения организма сердцевину, внутренний лист частично разрезан с образованием перфорированной области (51); и адгезив (65), используемый для соединения комплекта поглощающей жидкость сердцевины с внутренним листом, и адгезив (35), используемый для соединения внутреннего листа с внешним листом, находятся в контакте и соединены друг с другом через отверстия (50 а), образованные благодаря частичному разрезанию внутреннего листа. Согласно аспекту настоящего изобретения, описанному в вышеуказанном пункте (i), может быть обеспечен по меньшей мере один из следующих предпочтительных эффектов: (а) поскольку внутренний лист, имеющий растягивающие свойства, расположен на обращенной к коже стороне для обеспечения приемлемого согласования поясной области, и секция внутреннего листа, в которой расположен погло-5 023356 щающий выделения организма комплект сердцевины, содержащий поглощающую выделения организма сердцевину, частично разрезана и образует перфорированную область, в целом имеющую низкую эластичную стягивающую силу, поглощающая способность поглощающего выделения организма комплекта сердцевины может быть свободна от нежелательного воздействия из-за растягивающих свойств внутреннего листа. Внешний лист, расположенный на необращенной к коже стороне, частично не разрезан, и таким образом подгузник не теряет форму. Дополнительно по меньшей мере один из следующих вариантов реализации может быть использован отдельно или в комбинации в соответствии с дополнительными аспектами. Перфорированная область может быть образована разрезами, расположенными в перфорированной области внутреннего листа. Разрезы могут быть расположены под косым углом относительно поперечной оси предмета одежды. Разрезы могут быть расположены под углом 30 относительно поперечной оси предмета одежды. Разрезы могут быть расположены в линиях со всеми разрезами в каждой линии, совмещенными друг с другом в осевом направлении. Расположенные рядом линии разрезов могут быть расположены друг от друга на расстоянии 8-10 мм. Разрезы могут иметь длину 1-5 мм. Внутренний лист может быть соединен с поглощающей жидкость сердцевиной и с внешним листом в поперечно растянутом состоянии. Иными словами, внутренний лист соединен в растянутом в поперечном направлении состоянии. Отверстия могут быть сформированы при растяжении внутреннего листа в поперечном направлении. Предпочтительно вся площадь указанной одной из указанных передней и задней поясных областей,в которой расположен комплект поглощающей жидкость сердцевины, покрыта отверстиями. Процент открытой площади отверстий от всей площади указанной одной из указанных передней и задней поясных областей, в которой расположен комплект поглощающей жидкость сердцевины, может быть в диапазоне 10-50%. Предпочтительно обе из указанных передней и задней секций содержат внутренний лист. Пластиковая пленка (70) может быть расположена между внутренним листом и внешним листом,причм адгезив, используемый для соединения комплекта поглощающей жидкость сердцевины с внутренним листом, и адгезив, используемый для соединения внутреннего листа с пластиковой пленкой, входят в контакт и соединяются друг с другом через указанные отверстия. Пластиковая пленка может представлять собой графическую отображающую пленку с напечатанным на ней графическим изображением, выполненным с возможностью визуального распознавания снаружи. Предпочтительный технический результат или технические результаты, сформулированные в пункте (а), могут быть достигнуты согласно вариантам реализации, описанным в вышеуказанных параграфах. Дополнительные предпочтительные технические результаты согласно соответствующих вариантов реализации могут быть достигнуты, как описано в соответствующих разделах настоящей заявки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Предмет одежды одноразового использования, содержащий обращенную к коже сторону, необращенную к коже сторону, переднюю поясную область, заднюю поясную область, промежностную область, проходящую между передней и задней поясными областями, и комплект поглощающей жидкость сердцевины, проходящий через промежностную область в переднюю и заднюю поясные области, в котором по меньшей мере одна из указанных передней или задней поясных областей содержит внутренний лист, расположенный на обращенной к коже стороне и имеющий эластичные свойства, и внешний лист,расположенный на необращенной к коже стороне и не имеющий эластичных свойств; в секции указанной одной области из передней и задней поясных областей, в которой расположен комплект поглощающей жидкость сердцевины, указанный внутренний лист частично разрезан с образованием перфорированной области и адгезив, соединяющий комплект поглощающей жидкость сердцевины с внутренним листом, и адгезив, соединяющий внутренний лист с внешним листом, находятся в контакте и соединены друг с другом через отверстия, образованные в указанном частично разрезанном внутреннем листе. 2. Предмет одежды по п.1, в котором перфорированная область образована разрезами. 3. Предмет одежды по п.2, в котором разрезы расположены под косым углом относительно поперечной оси предмета одежды. 4. Предмет одежды по п.2 или 3, в котором разрезы расположены под углом 30 относительно поперечной оси предмета одежды. 5. Предмет одежды по любому из пп.2-4, в котором разрезы расположены в линиях, причм все разрезы в каждой линии выровнены друг с другом в осевом направлении. 6. Предмет одежды по п.5, в котором расположенные рядом линии разрезов расположены друг от друга на расстоянии 8-10 мм. 7. Предмет одежды по любому из пп.2-6, в котором разрезы имеют длину 1-5 мм. 8. Предмет одежды по любому из пп.1-7, в котором внутренний лист соединен с поглощающей жидкость сердцевиной и с внешним листом в растянутом в поперечном направлении состоянии. 9. Предмет одежды по п.8, в котором отверстия сформированы при растягивании внутреннего листа в поперечном направлении. 10. Предмет одежды по любому из пп.1-9, в котором вся указанная одна область из передней и задней поясных областей, в которой расположен комплект поглощающей жидкость сердцевины, покрыта отверстиями. 11. Предмет одежды по любому из пп.1-10, в котором процент открытой площади отверстий от всей указанной одной области из передней и задней поясных областей, в которой расположен комплект поглощающей жидкость сердцевины, находится в диапазоне 10-50%. 12. Предмет одежды по любому из пп.1-11, в котором и передняя секция, и задняя секция содержит внутренний лист. 13. Предмет одежды по любому из пп.1-11, в котором пластиковая пленка расположена между внутренним листом и внешним листом, причм адгезив, соединяющий комплект поглощающей жидкость сердцевины с внутренним листом, и адгезив, соединяющий внутренний лист с указанной пластиковой пленкой, находятся в контакте и соединены друг с другом через указанные отверстия. 14. Предмет одежды по п.13, в котором указанная пластиковая пленка представляет собой пленку,на которой показано напечатанное графическое изображение, видимое с внешней стороны предмета одежды. 15. Предмет одежды по любому из пп.1-14, в котором стягивающее усилие перфорированной области уступает стягивающему усилию неперфорированной области.

МПК / Метки

МПК: A61F 13/15, A61F 13/496, A61F 13/49

Метки: одноразового, использования, одежды, предмет
