Ингаляционное устройство

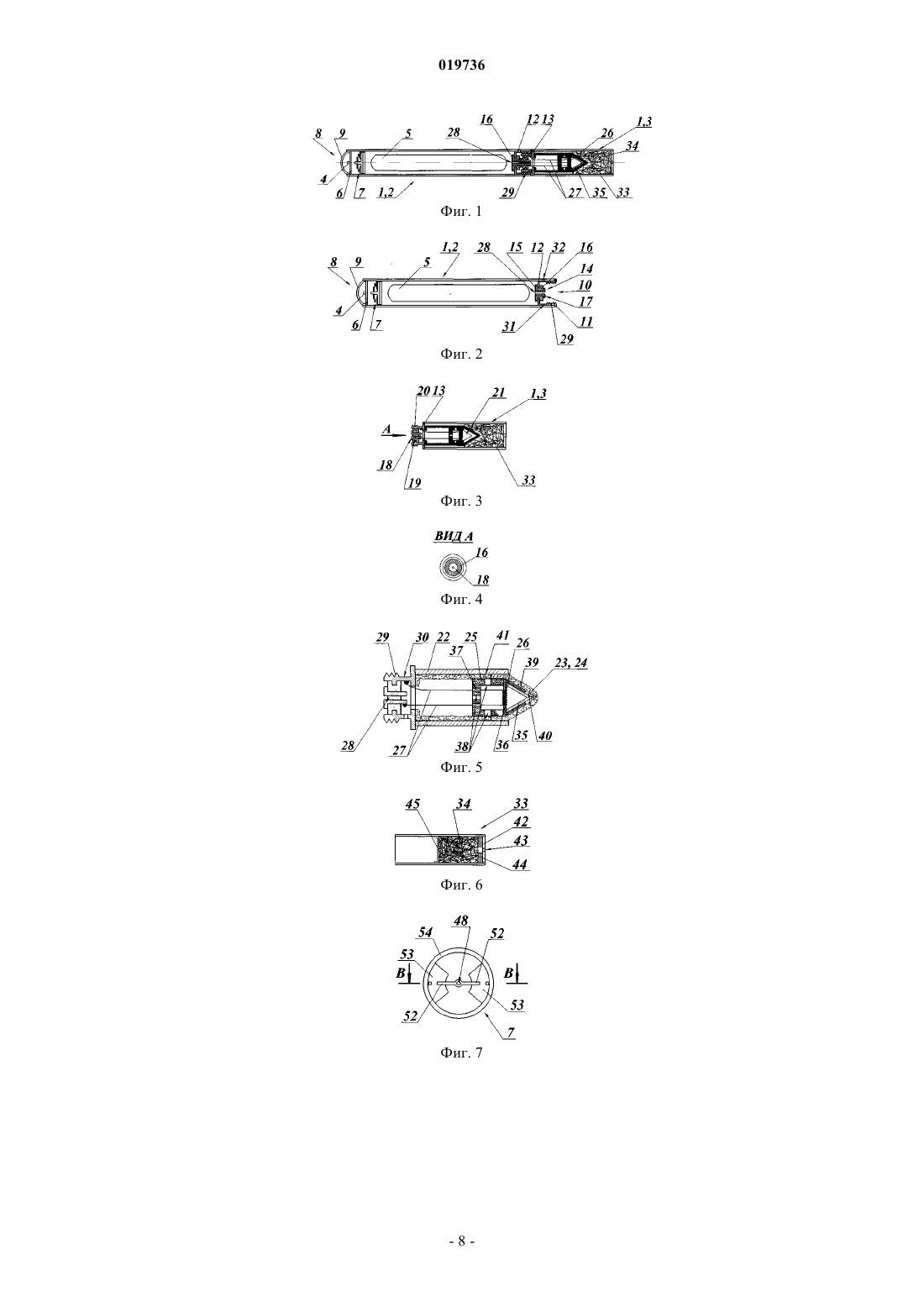

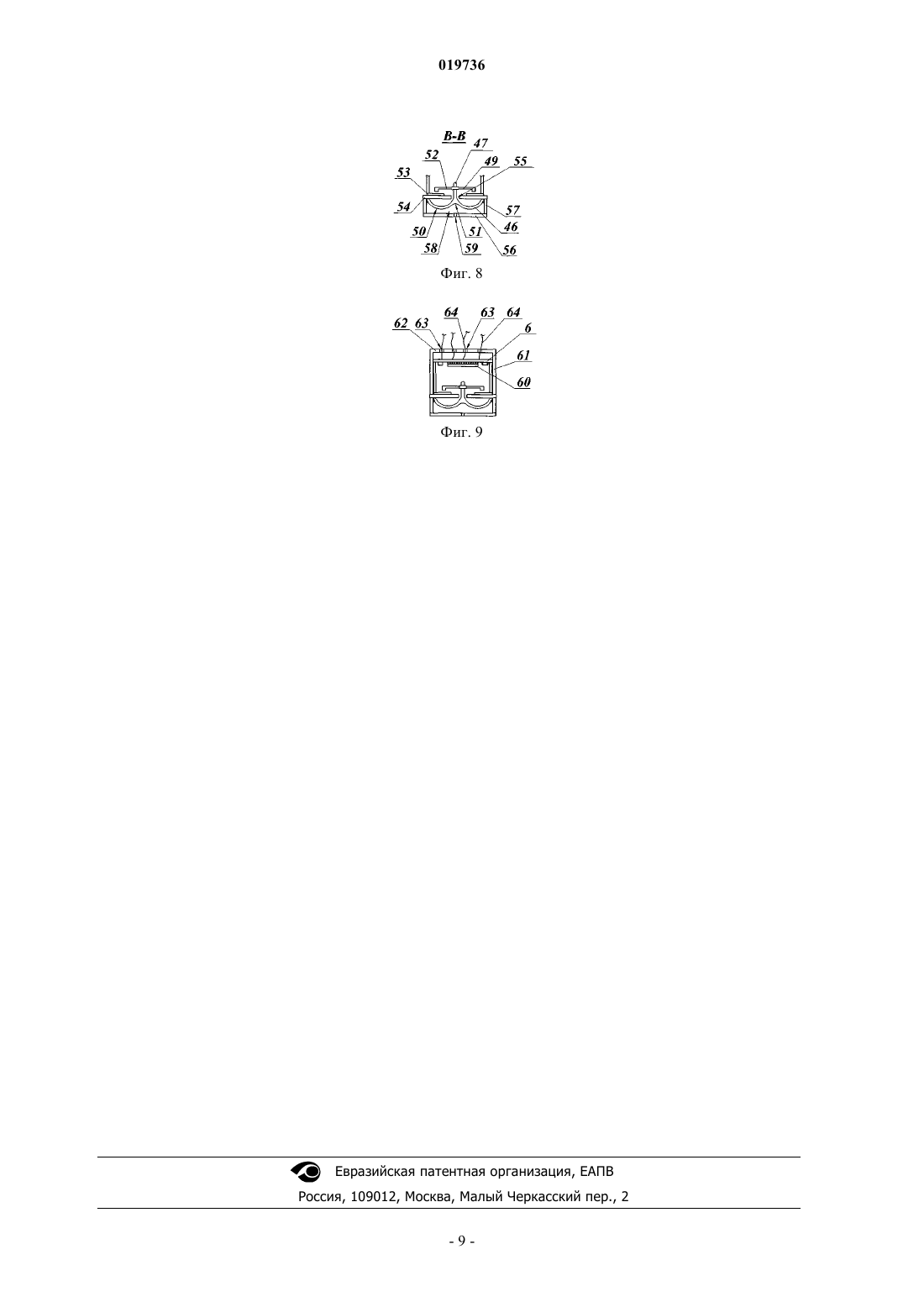

Изобретение относится к области средств, предназначенных для удовлетворения потребностей человека, в том числе к области медицины, а именно к ингаляционным устройствам, которые могут найти свое применение, в том числе в наркологии, для имитации процесса курения,а также других областях медицины, где требуется введение лекарственных препаратов и/или биоактивных веществ через легкие пациента. Устройство для аэрозольных ингаляций состоит из симметричного относительно продольной оси продолговатого корпуса, состоящего из двух или более частей, причем в одной наиболее протяженной из упомянутых частей размещен световой индикатор, источник электропитания, печатная плата и соединенный с ней переключатель,один из торцов наиболее протяженной части для обеспечения соединения с другой менее протяженной частью корпуса снабжен коннектором в виде втулки или штекера, в центральной части коннектора расположен токопроводящий элемент, закрепленный внутри втулки или штекера посредством прокладки-фиксатора, охватывающей токопроводящий элемент, выполненной из упругого полимерного диэлектрика, при этом конечная часть токопроводящего элемента снабжена площадкой для взаимодействия с площадкой токопроводящего элемента ответного коннектора другой, менее протяженной части устройства, также включающего втулку или штекер, причем упомянутая менее протяженная часть устройства является испарителем или включает испаритель,состоящий из камеры испарителя, внутри которой размещен первый влагопоглощающий материал,частично выпущенный за пределы камеры испарителя, с образованием выступа, причем между указанным выступом и ответным коннектором в камере испарителя размещен изолятор, внутрь которого помещен нагреватель, снабженный токоподводящими контактами, одним из которых он соединен с ответным коннектором, а другим - с токопроводящим элементом ответного коннектора,при этом коннектор наиболее протяженной части также имеет два токоподводящих контакта,которыми он соединен с электрической платой и/или источником электропитания, а выступ выпущенного за пределы камеры первого влагопоглощающего материала испарителя помещен в отсек, наполненный вторым влагопоглощающим материалом. Достигаемый технический результат заключается в создании оптимально скомпонованного, компактного устройства,отвечающего повышенным требованиям безопасности эксплуатации, обеспечивается надежность и долговечность работы предложенного устройства, работа и техническое состояние которого контролируется, в том числе, визуальным образом. Устройство относится к средствам удовлетворения потребностей человека, в том числе к области медицины, а именно к ингаляционным устройствам, которые могут найти свое применение, в том числе,в наркологии, ароматерапии для имитации процесса курения, а также других областях, где требуется введение лекарственных средств и/или биоактивных веществ через легкие пациента. Из уровня техники известна трубка для имитации курения, содержащая чашу с полостью, мундштук, загубник, источник питания, расположенный в донной части чаши, нагревательный элемент и наполнитель, отличающаяся тем, что чаша с мундштуком и загубником выполнены как единое целое, причем нагревательный элемент установлен в нижней части полости чаши в непосредственном контакте с источником питания, расположенным под полостью, а чаша снабжена крышкой с отверстиемRU 92305U1, A24F 47/00, 20.03.2010. Известно из уровня техники и электронное устройство для распыления раствора никотина в виде объединенного блока, которое содержит оболочку, источник питания, генератор высокой частоты, расположенный на плате схемы управления и используемый для выработки высокочастотного сигнала, контейнер для хранения раствора никотина, схему управления процессом распыления раствора никотина,расположенную на плате, датчик воздушного потока, датчик контакта с телом пользователя, распылитель, предназначенный для распыления раствора никотина, высокотемпературное испарительное сопло,причем испарительное сопло, расположенное на конце всасывания воздуха оболочки, соединено с контейнером для хранения раствора никотина, который содержит раствор никотина и имеет клапан для впрыска жидкости, через насос или клапан, соединенный с дозирующей полостью, при этом распылитель соединен с генератором высокой частоты на плате схемы управления, причем множество выходов схемы управления соединены с генератором высокой частоты, электронагревателем, электронным насосом или клапаном соответственно, при этом датчик контакта с телом и датчик воздушного потока соединены со входами схемы управления; ЕА 009532 В 1, А 24 В 15/16, 15.11.2007. Кроме того, известна из уровня техники электронная сигарета, содержащая гильзу и мундштук, у которой на внешней стенке гильзы имеется отверстие для поступления воздуха, внутри гильзы последовательно размещены следующие элементы: батарейка, электронная печатная плата, камера, давление в которой равно атмосферному, датчик, сепаратор, отделяющий пары от жидкости, распылитель, резервуар с запасом жидкости; на одной стороне датчика имеется канал для потока; датчик снабжен камерой, в которой возникает отрицательное давление; в распылителе размещена камера распыления и на другой стороне резервуара с запасом жидкости имеется проход для аэрозоля; причем электронная печатная плата содержит электронные цепи и генератор высокой частоты; резервуар с запасом жидкости и распылитель взаимодействуют друг с другом и отверстие для поступления воздуха, камера, давление в которой равно атмосферному, сепаратор, отделяющий пары от жидкости, распылитель, проход для аэрозоля, газоотводной канал и мундштук соединены последовательно. WO 2005099494, A24F 47/00, 27.10.2005. Недостатком известных технических решений является недостаточная безопасность, надежность и долговечность эксплуатации устройств, а также их устаревшие конструкции слишком материалоемки. Задачей, на решение которой направленно настоящее изобретение, является создание оптимально скомпонованного, компактного устройства, отвечающего повышенным требованиям безопасности эксплуатации и обеспечивающего долговечную, надежную, визуально контролируемую работу. Поставленная задача решается за счет того, что ингаляционное устройство характеризуется тем, что оно состоит из симметричного относительно продольной оси продолговатого корпуса, состоящего из двух или более частей, причем в одной, наиболее протяженной из упомянутых частей размещен световой индикатор, источник электропитания, печатная плата и соединенный с ней переключатель, один из торцов наиболее протяженной части для обеспечения соединения с другой, менее протяженной частью корпуса снабжен коннектором в виде втулки или штекера, в центральной части упомянутого коннектора расположен токопроводящий элемент, закрепленный внутри втулки или штекера посредством прокладки-фиксатора, охватывающей токопроводящий элемент, выполненной из упругого полимерного диэлектрика, при этом конечная часть токопроводящего элемента снабжена площадкой для взаимодействия с площадкой токопроводящего элемента ответного коннектора другой, менее протяженной части устройства, также включающего втулку или штекер, причем упомянутая менее протяженная часть устройства является испарителем или включает испаритель, состоящий из камеры испарителя, внутри которой размещен первый влагопоглощающий материал, частично выпущенный за пределы камеры испарителя, с образованием выступа, причем между указанным выступом и ответным коннектором в камере испарителя размещен изолятор, внутрь которого помещен нагреватель, снабженный токоподводящими контактами, одним из которых он соединен с ответным коннектором, а другим - с токопроводящим элементом ответного коннектора, при этом коннектор и токопроводящий элемент наиболее протяженной части также имеют токоподводящие контакты, которыми они соединены с печатнойплатой и/или источником электропитания, а выступ из первого влагопоглощающего материала, выпущенный за пределы камеры испарителя, помещен в отсек, наполненный вторым влагопоглощающим материалом. Переключатель может представлять собой пневматический выключатель, выполненный с возможностью замыкания и/или размыкания электрической сети устройства под действием разности давлений и/или потока воздуха, создаваемого вдохом пользователя. Пневматический переключатель может включать корпус с днищем и крышкой, снабженной расположенным посередине отверстием, металлический проводник, две металлические пластины и круглое в плане, упругое, складчатое, преимущественно выпукло-вогнутое тело с монолитно соединенным с ним в его центре полимерным выступом, который с натягом пропущен в отверстие в металлическом проводнике, причем выпукло-вогнутое тело имеет выпуклую крайнюю часть и вогнутую в сторону полимерного выступа середину, а упомянутый проводник имеет две симметричные относительно выполненного в нем отверстия ветви и в продольном сечении выполнен, например, П- или М-образным, ветви проводника расположены над двумя металлическими, непосредственно напрямую не связанными между собой пластинами, закрепленными на одной из сторон пластиковой круглой в плане крышки с отверстием посередине, в которое свободно пропущен полимерный выступ с надетым проводником, при этом выпукловогнутое тело находится по другую сторону упомянутой пластиковой крышки в корпусе пневматического выключателя, состоящего из днища и цилиндрической стенки, которая соединена с пластиковой крышкой с образованием полости для размещения выпукло-вогнутого упругого тела, при этом в днище корпуса пневматического выключателя выполнено по крайней мере одно отверстие. Печатная плата может включать микропроцессор и/или интегральную схему. По меньшей мере в одном, а предпочтительно в обоих токопроводящих элементах может быть выполнен осевой воздуховодный канал. Переключатель может быть расположен между источником питания и коннектором. В боковой поверхности по меньшей мере одного коннектора может быть выполнено воздухозаборное отверстие и/или прорезь. Один из торцов наиболее протяженной части корпуса может быть закрыт заглушкой, а пневматический выключатель платы расположен между заглушкой и источником питания, при этом источник питания расположен с зазором относительно корпуса. Заглушка может быть выполнена, по крайней мере, частично светопрозрачной и предпочтительно герметично соединена с корпусом. Изолятор может представлять собой чашеобразный элемент из химически нейтрального неокисляемого термостойкого материала, а нагреватель выполнен в виде спирали, размещенной в изоляторе и ориентированной предпочтительно поперек корпуса, причем витки спирали охватывают фитиль, выполненный в виде волокон, либо волокнистого и/или волокнисто-пористого шнура из третьего влагопоглощающего и термостойкого материала, при этом выступ первого влагопоглощающего материала выполнен петлеобразным, например, сужающимся, в виде V- или U-образного профиля. Сорбционная скорость первого материала может быть выше сорбционной скорости второго материала и ниже сорбционной скорости третьего влагопоглощающего материала. Под выступом первого влагопоглощающего материала может быть размещен формообразователь предпочтительно в виде профилированной полосы из нержавеющей стали. Первый влагопоглощающий материал может представлять собой химически нейтральный неокисляемый термостойкий металлический или металлооксидный ячеистый и/или волокнистый материал, либо пористый керамический или силикатный материал с открытыми порами. Второй влагопоглощающий материал может быть выполнен в виде пористого, и/или волокнистого,и/или ячеистого предпочтительно полимерного материла, площадь внутренней поверхности которого превосходит площадь его внешней поверхности. В изоляторе может быть выполнено по меньшей мере одно отверстие либо он выполнен перфорированным. Испаритель и отсек, наполненный вторым влагопоглощающим материалом, могут быть соединены между собой неразъемно и объединены в одном корпусе или соединены между собой разъемно. Световое устройство может быть выполнено в виде по меньшей мере одного светового диода. Печатная плата и переключатель могут быть соединены и размещены в одном отдельном замкнутом пластиковом корпусе, размещенным внутри корпуса устройства и имеющим с одной стороны по меньшей мере одно отверстие для пропуска воздушного потока, при этом с другой стороны замкнутый пластиковый корпус снабжен по меньшей мере одним отверстием для пропуска проводов, которыми печатная плата соединена со световым индикатором и испарителем. Достигаемый технический результат заключается в создании оптимально скомпонованного, компактного устройства, отвечающего повышенным требованиям безопасности эксплуатации за счет использования предложенной конструкции коннектора, соединяющего и одновременно изолирующего части корпуса друг от друга для предотвращения их коррозии или иного отрицательного воздействия на них влаги и влагосодержащих паров, а также использования предложенного испарителя, состоящего из камеры испарителя, внутри которой размещен первый влагопоглощающий материал, частично выпущенный за пределы камеры испарителя, с образованием выступа и размещения в камере испарителя между указанным выступом и ответным коннектором изолятора, внутрь которого помещен нагреватель, снабженный токоподводящими контактами. Кроме того, безопасность и долговечность работы предложенного устройства достигается за счет размещения выступа, выпущенного за пределы камеры первого влагопоглощающего материала испарителя в отсеке, наполненном вторым влагопоглощающим материалом, а также снабжения устройства печатной платой, переключателем и световым индикатором, позволяющими контролировать совершаемые ингаляции и техническое состояние устройства (например, заряд источника электропитания), в том числе путем визуального контроля. В предложенной современной конструкции устройства, отличающейся эргономичностью и сравнительно малым весом, все его компоненты размещены в корпусе малого объема и выполнены с возможностью быстрой замены по крайней мере части из них, а коннектор, кроме того, обеспечивает возможность подзарядки источника электропитания. Изобретение поясняется чертежами, иллюстрирующими частные формы выполнения устройства и никак не ограничивающими другие возможные формы выполнения в пределах представленной формулы. На фиг. 1 изображен продольный разрез устройства; на фиг. 2 - первая, наиболее протяженная часть устройства; на фиг. 3 - вторая, менее протяженная часть устройства; на фиг. 4 - вид А на фиг. 3; на фиг. 5 - испаритель с нагревателем в виде спирали и фитилем, размещенным между формообразователем и внутренней поверхностью выступа первого влагопоглощающего материала; на фиг. 6 - отсек для размещения второго влагосодержащего материала; на фиг. 7 - пневматический датчик вид сверху (в плане); на фиг. 8 - разрез В-В на фиг. 7; на фиг. 9 - пневматический датчик и печатная плата с микропроцессором в одном корпусе. Ингаляционное устройство состоит из симметричного относительно продольной оси продолговатого корпуса 1 из нержавеющей стали. Корпус 1 состоит из двух частей наиболее протяженной части 2 и менее протяженной части 3, соединенных между собой. В наиболее протяженной из упомянутых частей 2 последовательно размещены световой индикатор 4, источник электропитания 5, электрическая плата 6 и соединенный с ней пневматический переключатель 7. Один из торцов 8 наиболее протяженной части 2 закрыт герметичной частично светопрозрачной пластиковой заглушкой 9, а противоположный торец 10 наиболее протяженной части для обеспечения соединения этой части 2 корпуса 1 с другой, менее протяженной частью 3 корпуса 1 снабжен коннектором 11 в виде втулки 12 или штекера 13 (на фиг. 2 показана втулка 12). В центральной части 14 коннектора расположен токопроводящий элемент 15, закрепленный внутри втулки 12 или штекера 13 посредством прокладки-фиксатора 16, охватывающей токопроводящий элемент 15. Прокладка-фиксатор 16 выполнена из упругого полимерного диэлектрика. Конечная, выступающая наружу, часть токопроводящего 15 элемента снабжена площадкой 17 для взаимодействия с площадкой 18 токопроводящего элемента 19 ответного коннектора 20 другой, менее протяженной части 3 устройства, также включающего штекер 13 или втулку 12 (втулка 13 показана на фиг. 3 и 4). В случае если коннектор наиболее протяженной части представляет собой втулку, ответный коннектор выполнен в виде штекера. В случае если коннектор наиболее протяженной части представляет собой штекер, ответный коннектор представляет собой втулку. Токопроводящий элемент 19 ответного коннектора 20, также как и токопроводящий элемент 15 наиболее протяженной части, закреплен внутри ответного коннектора 20 посредством прокладкификсатора 16, охватывающей токопроводящий элемент 19. Упомянутая менее протяженная часть 3 устройства является испарителем 21 или включает испаритель 21, состоящий из камеры 22 испарителя 21, внутри которой размещен первый влагопоглощающий материал 23, частично выпущенный за пределы камеры 22 испарителя 21, с образованием выступа 24. Между указанным выступом 24 и ответным коннектором 20 в камере 22 испарителя 21 размещен изолятор 25 (на фиг. 5), внутрь которого помещен нагреватель 26, снабженный токоподводящими контактами 27, одним из которых он закоммутирован с ответным коннектором 20, а другим - с токопроводящим элементом 19 ответного коннектора 20. Коннектор 11 наиболее протяженной части 2 также имеет два токоподводящих контакта (условно не показаны), которыми он соединен с печатной платой 6 и/или источником электропитания 5. В токопроводящих элементах 15, расположенных внутри коннекторов 11 и 20, выполнены осевые сквозные воздуховодные отверстия или каналы 28 (на фиг. 2 и 5), посредством которых части 2 и 3 устройства сообщаются между собою пневматически. Кроме того, части устройства 2 и 3 в рабочем состоянии сообщаются между собой электрически за счет соединенных с одним из полюсов, например "-", коннекторов и соединенным с другим полюсом, например "+", токопроводящих элементов. Прокладка-фиксатор 16 при этом выполняет многофункциональную задачу, фиксируя токопроводящий элемент внутри коннектора, изолируя его от противоположного по полюсу коннектора, а также обеспечивая за счет сил упругости надежное прилегание площадок 17 и 18 токопроводящих элементов 15 и 19 друг другу, которые, в свою очередь, обеспечивают необходимую площадь контакта упомянутых элементов. Втулки и штекеры коннекторов выполнены цилиндрическими и снабжены резьбой 29, обеспечивающей негерметичное резьбовое соединение между коннекторами. Причем у штекера резьба 29 выполнена с внешней стороны его стенки 30, а у втулки - с внутренней стороны ее стенки 31. В стенке 30 ште-3 019736 кера и/или стенке 31 (на фиг. 2) втулки выполнено по меньшей мере одно воздухозаборное отверстие 32. Для дополнительного обеспечения подсоса воздуха край втулки может иметь по крайней мере один вырез (условно не показан). Выступ 24 выпущенного за пределы камеры 22 испарителя первого влагопоглощающего материала выполнен в виде V- или U-образной петли и помещен в отсек 33, наполненный вторым влагопоглощающим материалом 34. Первый влагопоглощающий материал 23 представляет собой вспененную и/или мочалкообразную металлическую, или металлоксидную, или керамическую, или композитную пористую и/или волокнистую структуру. Под выступ, выполненный из первого влагопоглощающего материала, для обеспечения его жесткости помещен формообразователь 35 в виде профилированной металлической V- или Uобразной полосы из нержавеющей стали. Нагреватель 26, размещенный между выступом и ответным коннектором, в предпочтительном варианте представляет собой спираль из никелиевого сплава, ориентированную внутри камеры испарителя поперек корпуса. Внутри спирали для предотвращения ее перегорания и интенсификации процесса парообразования размещен фитиль, выполненный в виде волокон, либо волокнистого и/или волокнистопористого шнура из третьего влагопоглощающего материала 36. Предпочтительно, что спираль выполнена из никель-хромовой проволоки, а сопротивление спирали составляет 2,9-5,0 Ом, предпочтительно 3 Ом, при этом источник электропитания выполнен в виде аккумуляторной батареи с номинальным напряжением 3-5 В, предпочтительно 3,6 В с обеспечением силы тока на нагревательном элементе 1,5-2,5 А, предпочтительно 2 А. Изолятор, в котором размещена спираль нагревателя 26, выполнен чашеобразным из негорючего неокисляющегося, предпочтительно керамического материала и снабжен отверстиями 37 для пропуска токоподводящих контактов спирали, а также отверстием 38 или отверстиями 38 в стенке и/или днище изолятора для обеспечения беспрепятственного подвода раствора внутрь изолятора движения паровоздушной смеси с образованием аэрозоля. В предпочтительном варианте по меньшей мере одна концевая часть 39 фитиля, а предпочтительно обе концевых части 39 размещены между формообразователем 35 и внутренней поверхностью 40 выступа 24. Выступ 24 выполнен предпочтительно из нескольких слоев (условно не показаны) первого влагопоглощающего материала. Концевые части выступа и изолятор обмотаны или обернуты несколькими слоями (условно не показаны) первого влагопоглощающего материала, причем в местах, соответствующих отверстиям 38, в стенке изолятора в слоях выполнены сквозные отверстия 41. Первый влагопоглощающий материал 23 размещен вдоль внутренней поверхности стенки камеры 22 испарителя и предпочтительно распределен по всей ее площади. Второй влагопоглощающий материал 34, в котором размещен выступ 24, представляет собой пористый и/или волокнистый полимер, пропитанный раствором, содержащим биоактивное вещество и/или ароматизатор, и размещен в отсеке 33, который, в частном случае, представляет собой съемный картридж. В случае если отсек 33 выполнен съемным, то устройство состоит из трех частей: первой части наиболее протяженной части 2 (фиг. 2), включающей расположенные последовательно друг за другом заглушку 9, световой диод 4, источник питания 5, печатную плату 6, пневматический переключатель,коннектор 11 с размещенным внутри его токопроводящим элементом, второй части 3 - испарителя (фиг. 3) и третьей части - отсека 33 (фиг. 6). Возможен вариант, когда испаритель и отсек 33, наполненный вторым влагопоглощающим материалом 34, выполнены неразъемными, например в одном корпусе, в этом случае отсек состоит из двух стыкуемых между собой посредством коннекторов частей: первой части 2 (фиг. 2) и второй части 3 (фиг. 3), неразъемно объединяющей в одном корпусе испаритель и отсек 33. Один из торцов отсека 33, наполненного вторым влагопоглощающим материалом 34, предпочтительно выполнен открытым, а с другого торца расположена поперечная стенка 42, в которой выполнено отверстие 43 или канал для пропуска воздуха. Поперечная стенка 42 может быть выполнена в виде съемной полимерной крышки либо соединена неразъемно со стенками отсека. В случае если стенка 42 выполнена съемной полимерной крышки, непосредственно за стенкой, для исключения просачивания материала, может быть дополнительно размещена уплотнительная прокладка 44. Отсек, наполненный вторым влагопоглощающим материалом 34, для защиты его содержимого и предотвращения выпадения второго полимерного материала 34 может быть снабжен плоской мембраной 45 из фольги или ломкого полимерного материала, жестко закрепленной своими краями на внутренней поверхности отсека, а на торец, вблизи которого размещена стенка с отверстием или каналом, может быть надет пластиковый колпачок (условно не показан). Устройство работает следующим образом. Пользователь заряжает источник питания (литий-йонный или литий-полимерный аккумулятор) подзарядным сетевым или USB устройством, содержащим коннектор, совместимый с втулкой коннектора наиболее протяженной части 2. Далее пользователь собирает устройство, завинчивая штекер 13 менее протяженной части 3 во втулку 12 более протяженной части 2. Если устройство состоит из двух частей, то после подзарядки источника питания и стыковки упомянутых частей оно готово к работе. Источник электропитания может представлять собой литий-марганцевую или литий-кобальт оксидную или литий-ионную аккумуляторную батарею. Однако наиболее предпочтительной в силу своей повышенной удельной энергоемкости является литий-полимерная, либо литий-железо-фосфатная защищенная батарея. Аккумуляторная батарея предпочтительно выполнена защищенной. Защита батареи обеспечивается посредством термопредохранителем и/или размыкателем цепи батареи, например отдельной печатной платой, устанавливаемой в корпусе батареи и предохраняющей батарею от скачков напряжения, короткого замыкания, перезаряда, глубокого разряда, термопробоя и т.д. Выполнение батареи защищенной позволяет предотвратить такое нежелательное явление как взрыв, что особенно важно, так как ингалятор контактирует с частями тела пользователя, в непосредственной близости от его лица. Если устройство состоит из трех частей, пользователь присоединяет отсек 33 к испарителю 21, разрывая мембрану 45 (в случае ее наличия) и вминая второй влагопоглощающий материал 34 внутрь отсека выступом 24 испарителя. Отсек 33 фиксируется на корпусе испарителя 21 за счет сил трения, для чего расстояние (радиус) от оси симметрии корпуса до внутренней стенки отсека равно расстоянию (радиусу) от упомянутой оси до внешней поверхности стенки испарителя. Все части устройства симметричны относительно оси симметрии корпуса и расположены в нем последовательно. За счет капиллярного взаимодействия влага из второго влагопоглощающего материала 34 начинает через выступ 24 испарителя, размещенный в отсеке 33, поступать в первый и третий влагопоглощающие материалы 23, 36 соответственно. После того как раствор пропитает в первый и третий влагопоглощающие материалы 23, 36 соответственно, можно приступать к использованию устройства. Для ускорения процесса впитывания влаги в материалы 23, 36 пользователь может нанести несколько капель жидкости или раствора на выступ 24 испарителя. Пользователь подносит устройство к губам, удерживая его пальцами руки. Делает вдох, легкими создавая разность давлений внутри корпуса 1 устройства и активируя пневматический выключатель 7. В предпочтительном варианте пневматический переключатель 7 включает круглое в плане, упругое, складчатое преимущественно выпукло-вогнутое тело 46 с монолитно соединенным с ним в ее центре полимерным выступом 47, который с натягом пропущен в отверстие 48 в металлическом проводнике 49. Упомянутое круглое в плане выпукло-вогнутое тело 46 имеет выпуклую крайнюю часть 50 и вогнутую в сторону полимерного выступа середину 51. Упомянутый проводник имеет две симметричные относительно выполненного в нем отверстия 48 ветви 52 и в продольном сечении выполнен, например, Пили М-образным. Ветви 52 проводника расположены над двумя металлическим, непосредственно напрямую не связанными между собой пластинами 53, закрепленными на одной из сторон пластиковой круглой в плане крышки 54 с отверстием 55 посередине, в которое свободно пропущен полимерный выступ 47 с надетым проводником, при этом выпукло-вогнутое тело 46 находится по другую сторону упомянутой пластиковой крышки 54 в корпусе пневматического выключателя, состоящего из днища 56 и цилиндрической стенки 57, которая соединена с пластиковой крышкой с образованием полости 58 для размещения выпукло-вогнутого упругого тела. В днище корпуса пневматического выключателя выполнено по крайней мере одно отверстие 59. Ветви 52 проводника 49 в нерабочем состоянии устройства не касаются пластин 53, проводящими контактами связанных с печатной платой 6 и/или источником питания 5. После возникновения разности давлений вогнутая часть выпукло-вогнутого складчатого тела выгибается в сторону уменьшения давления, перемещая полимерный выступ 47 и надетый на него металлический проводник 49 до тех пор, пока концы ветвей 52 проводника не упрутся в металлические пластины 53 и не замкнут цепь печатной платы соединенной с источником питания 5. Печатная плата 6 для управления параметрами работы светового индикатора и испарителя может включать микропроцессор 60 и/или интегральную схему по меньшей мере один резистор, и/или диод, и/или конденсатор, и/или индуктор и т.п. Через печатную плату 6 питание подается на световой индикатор 4, а также посредством коннекторов 11, 20 на испаритель 21, который также соединен с печатной платой 6 и/или источником питания 5. Печатная плата с микропроцессором и/или интегральной схемой может быть размещена в одном корпусе с пневматическим переключателем (фиг. 9). В этом случае к крышке 54 пневматического переключателя со стороны металлического проводника присоединен дополнительный корпус, включающий замкнутую стенку 61 и днище 62. В днище 62 выполнены отверстия 63 для пропуска проводов 64, которыми печатная плата 6 соединена с источником питания 5, испарителем 21 и световым индикатором 4. Роль светового индикатора 4 предпочтительно выполняет по меньшей мере один световой диод. Спираль испарителя 21 под действием проходящего сквозь него электрического тока начинает нагреваться, повышая температуру в камере 22 и испаряя жидкость, пропитавшую первый влагопоглощающий материал 23 и третий влагопоглощающий материал 36, из которого изготовлен фитиль. В процессе испа-5 019736 рения и вызванного разностью давлений движения воздуха образуется паровоздушная смесь, которая,проходя через отсек 33 со вторым влагопоглощающим материалом 34, дополнительно обогащается частицами влаги раствора, образуя аэрозоль, который устремляется через отверстие 43 или канал в отсеке 33 в легкие пользователя. Подсос необходимого воздуха при этом происходит через негерметичное резьбовое соединение коннекторов 11, 20, отверстия 32 и прорези (условно не показаны) в коннекторах 11, 20. После окончания вдоха и выравнивания давления вогнутая часть выпукло-вогнутого тела за счет памяти формы тела под действием внутренних упругих сил стремится восстановить свою форму и исходное положение металлический проводник отходит от пластин и цепь размыкается. При необходимости приведенный цикл повторяется. Устройство можно использовать до тех пор, пока заряд источника питания 5, которым предпочтительно являются литийсодержащие батареи и/или раствор в отсеке, не будет израсходован. После чего необходимо подзарядить батарейки, заменить отсек или заполнить его новым раствором. Для обеспечения наилучшей работы устройства сорбционная скорость (количество впитываемой жидкости на единицу объема за единицу времени) первого материала должна быть выше сорбционной скорости второго материала и предпочтительно быть ниже сорбционной скорости третьего влагопоглощающего материала. Со временем испаритель может прейти в нерабочее или полурабочее состояние за счет перегрева,истончения и разрыва нагревателя - спирали, либо потери капиллярных свойств и сорбционной способности первым и/или третьим влагопоглощающими материалами, например, вследствие накопления накипи, заполнения пор материалов пылью и т.д. В этом случае необходимо заменить испаритель 21, что легко позволяет сделать конструкция устройства, предусматривающая взаимозаменяемость отработавших свой ресурс частей, без замены основной наиболее протяженной части 2. Устройство может быть использовано в процессе лечения от никотиновой зависимости, в том числе для лечения и профилактики вызываемых ей легочных заболеваний, путем имитации процесса курения, а также для ингаляций с введением лекарственных средств и/или биологически активных веществ через легкие пользователя. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ингаляционное устройство, характеризующееся тем, что оно состоит из симметричного относительно продольной оси продолговатого корпуса, состоящего из двух или более частей, причем в одной,наиболее протяженной из упомянутых частей размещен световой индикатор, источник электропитания,печатная плата и соединенный с ней переключатель, один из торцов наиболее протяженной части для обеспечения соединения с другой, менее протяженной частью корпуса снабжен коннектором в виде втулки или штекера, в центральной части упомянутого коннектора расположен токопроводящий элемент, закрепленный внутри втулки или штекера посредством прокладки-фиксатора, охватывающей токопроводящий элемент, выполненной из упругого полимерного диэлектрика, при этом конечная часть токопроводящего элемента снабжена площадкой для взаимодействия с площадкой токопроводящего элемента ответного коннектора другой, менее протяженной части устройства, также включающего втулку или штекер, причем упомянутая менее протяженная часть устройства является испарителем или включает испаритель, состоящий из камеры испарителя, внутри которой размещен первый влагопоглощающий материал, частично выпущенный за пределы камеры испарителя, с образованием выступа, причем между указанным выступом и ответным коннектором в камере испарителя размещен изолятор,внутрь которого помещен нагреватель, снабженный токоподводящими контактами, одним из которых он соединен с ответным коннектором, а другим - с токопроводящим элементом ответного коннектора, при этом коннектор и токопроводящий элемент наиболее протяженной части также имеют токоподводящие контакты, которыми они соединены с печатной платой и/или источником электропитания, а выступ из первого влагопоглощающего материала, выпущенный за пределы камеры испарителя, помещен в отсек,наполненный вторым влагопоглощающим материалом, при этом печатная плата и переключатель соединены и размещены в одном отдельном замкнутом пластиковом корпусе, размещенном внутри корпуса устройства и имеющем с одной стороны по меньшей мере одно отверстие для пропуска воздушного потока, при этом с другой стороны замкнутый пластиковый корпус снабжен по меньшей мере одним отверстием для пропуска проводов, которыми печатная плата соединена со световым индикатором и испарителем. 2. Ингаляционное устройство по п.1, отличающееся тем, что переключатель представляет пневматический выключатель, выполненный с возможностью замыкания и/или размыкания электрической сети устройства под действием разности давлений и/или потока воздуха, создаваемого вдохом пользователя. 3. Ингаляционное устройство по п.2, отличающееся тем, что пневматический переключатель включает корпус с днищем и крышкой, снабженной расположенным посередине отверстием, металлический проводник, две металлические пластины и круглое в плане, упругое, складчатое, преимущественно вы-6 019736 пукло-вогнутое тело с монолитно соединенным с ним в его центре полимерным выступом, который с натягом пропущен в отверстие в металлическом проводнике, причем выпукло-вогнутое тело имеет выпуклую крайнюю часть и вогнутую в сторону полимерного выступа середину, а упомянутый проводник имеет две симметричные относительно выполненного в нем отверстия ветви и в продольном сечении выполнен, например, П- или М-образным, ветви проводника расположены над двумя металлическими,непосредственно напрямую не связанными между собой пластинами, закрепленными на одной из сторон пластиковой круглой в плане крышки с отверстием посередине, в которое свободно пропущен полимерный выступ с надетым проводником, при этом выпукло-вогнутое тело находится по другую сторону упомянутой пластиковой крышки в корпусе пневматического выключателя, состоящего из днища и цилиндрической стенки, которая соединена с пластиковой крышкой с образованием полости для размещения выпукло-вогнутого упругого тела, при этом в днище корпуса пневматического выключателя выполнено по крайней мере одно отверстие. 4. Ингаляционное устройство по п.1, отличающееся тем, что печатная плата включает микропроцессор и/или интегральную схему. 5. Ингаляционное устройство по п.1, отличающееся тем, что по меньшей мере в одном, а предпочтительно в обоих токопроводящих элементах выполнен осевой воздуховодный канал. 6. Ингаляционное устройство по п.1, отличающееся тем, что переключатель расположен между источником питания и коннектором. 7. Ингаляционное устройство по п.1, отличающееся тем, что в боковой поверхности по меньшей мере одного коннектора выполнено воздухозаборное отверстие и/или прорезь. 8. Ингаляционное устройство по п.2, отличающееся тем, что один из торцов наиболее протяженной части корпуса закрыт заглушкой, а пневматический выключатель платы расположен между заглушкой и источником питания, при этом источник питания расположен с зазором относительно корпуса. 9. Ингаляционное устройство по п.8, отличающееся тем, что заглушка выполнена, по крайней мере,частично светопрозрачной и предпочтительно герметично соединена с корпусом. 10. Ингаляционное устройство по п.1, отличающееся тем, что изолятор представляет собой чашеобразный элемент из химически нейтрального неокисляемого термостойкого материала, а нагреватель выполнен в виде спирали, размещенной в изоляторе и ориентированной предпочтительно поперек корпуса,причем витки спирали охватывают фитиль, выполненный в виде волокон либо волокнистого и/или волокнисто-пористого шнура из третьего влагопоглощающего и термостойкого материала, при этом выступ первого влагопоглощающего материала выполнен петлеобразным, например сужающимся, в видеV- или U-образного профиля. 11. Ингаляционное устройство по п.10, отличающееся тем, что сорбционная скорость первого материала выше сорбционной скорости второго материала и ниже сорбционной скорости третьего влагопоглощающего материала. 12. Ингаляционное устройство по п.1, отличающееся тем, что под выступом первого влагопоглощающего материала размещен формообразователь предпочтительно в виде профилированной полосы из нержавеющей стали. 13. Ингаляционное устройство по п.1, отличающееся тем, что первый влагопоглощающий материал представляет собой химически нейтральный неокисляемый термостойкий металлический или металлооксидный ячеистый и/или волокнистый материал либо пористый керамический или силикатный материал с открытыми порами. 14. Ингаляционное устройство по п.1, отличающееся тем, что второй влагопоглощающий материал выполнен в виде пористого, и/или волокнистого, и/или ячеистого, предпочтительно полимерного, материла, площадь внутренней поверхности которого превосходит площадь его внешней поверхности. 15. Ингаляционное устройство по п.1, отличающееся тем, что в изоляторе выполнено по меньшей мере одно отверстие либо он выполнен перфорированным. 16. Ингаляционное устройство по п.1, отличающееся тем, что испаритель и отсек, наполненный вторым влагопоглощающим материалом, соединены между собой неразъемно и объединены в одном корпусе или соединены между собой разъемно. 17. Ингаляционное устройство по п.1, отличающееся тем, что световое устройство выполнено в виде по меньшей мере одного светового диода.
