Рулон, содержащий последовательность листов абсорбирующей бумаги одноразового использования

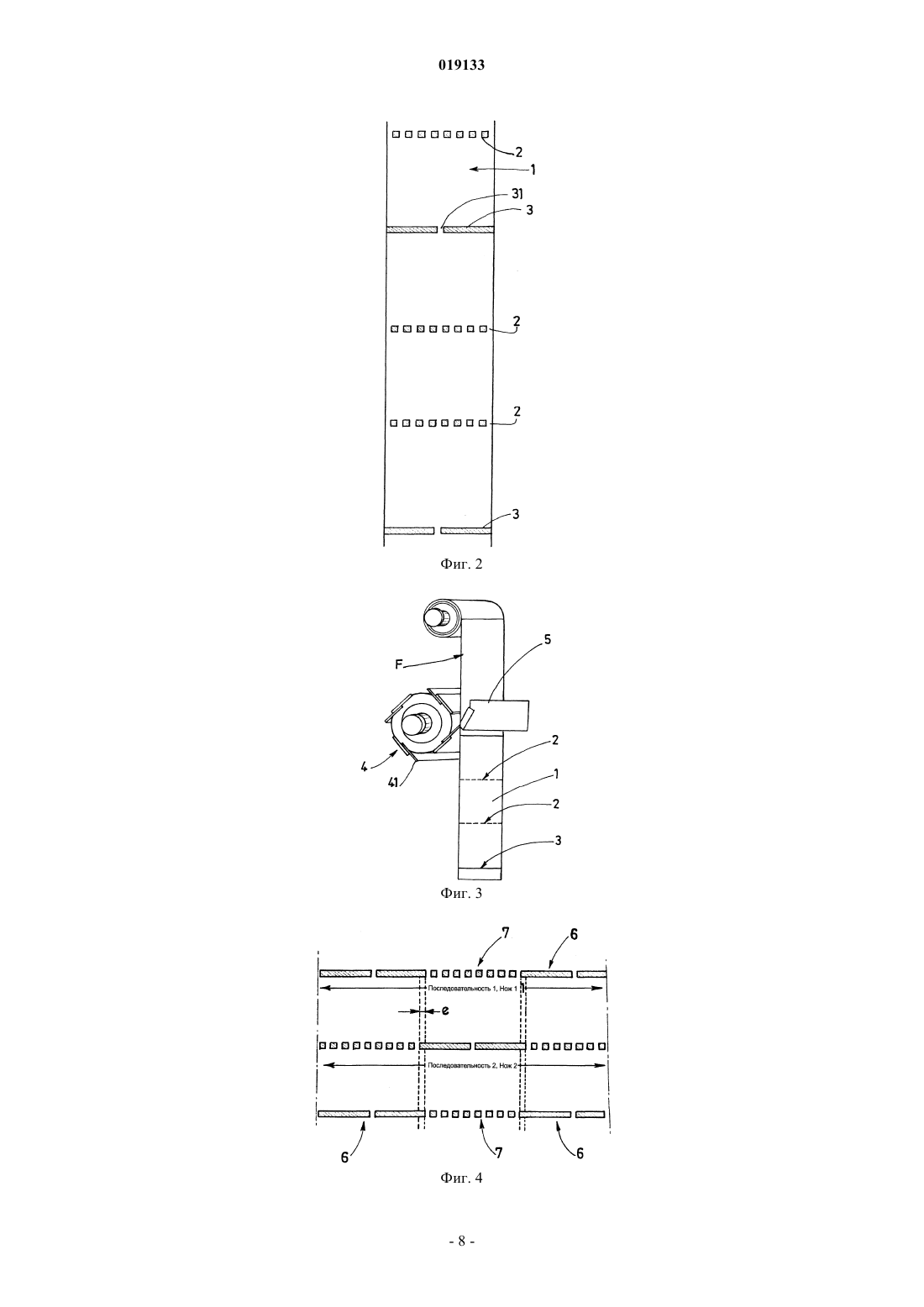

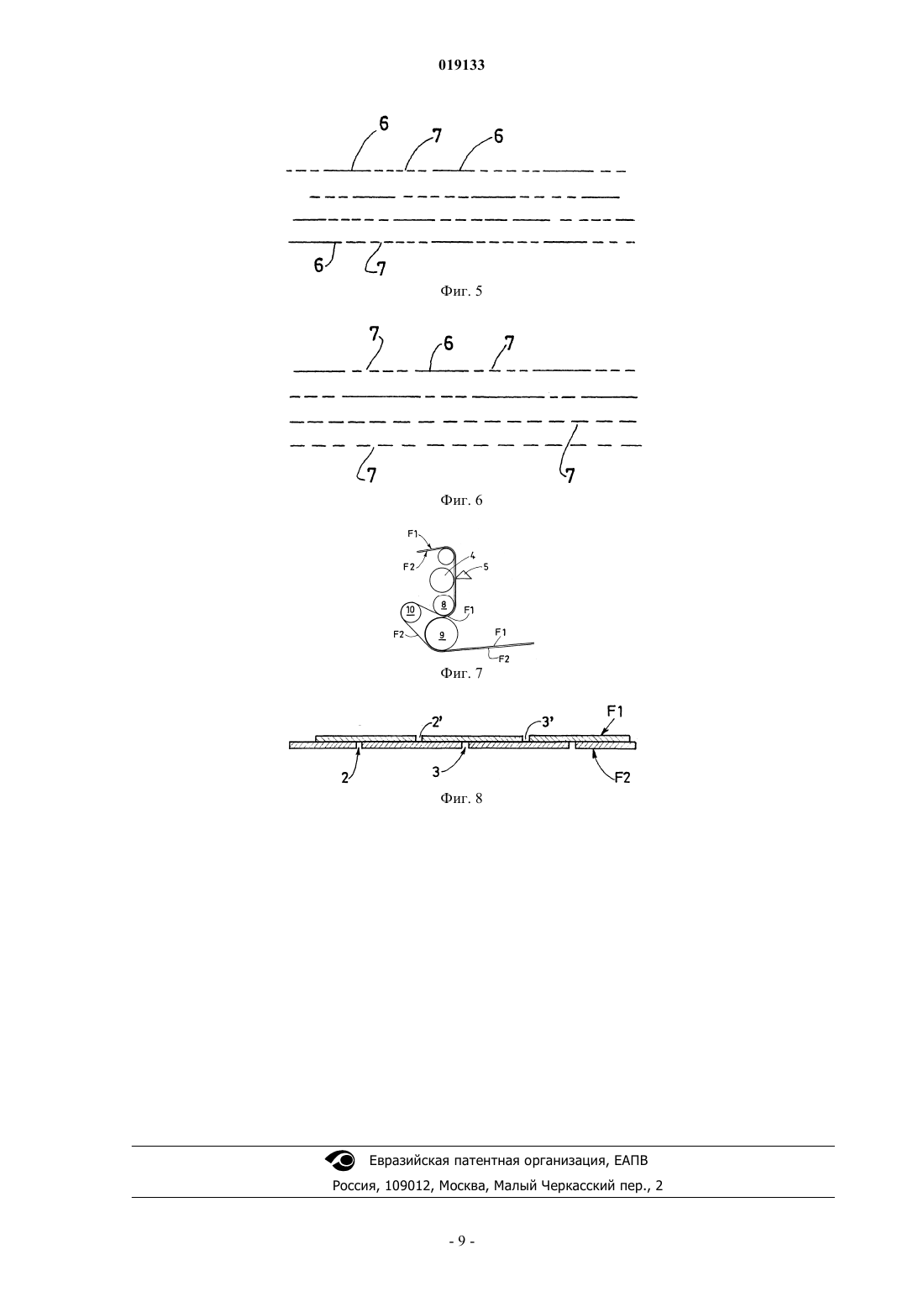

РУЛОН, СОДЕРЖАЩИЙ ПОСЛЕДОВАТЕЛЬНОСТЬ ЛИСТОВ АБСОРБИРУЮЩЕЙ БУМАГИ ОДНОРАЗОВОГО ИСПОЛЬЗОВАНИЯ Настоящее изобретение касается рулона, содержащего последовательность листов (1) абсорбирующей бумаги одноразового использования. Указанная последовательность листов частично образована первым соединительным участком, который частично образован первой системой надрезов (3), где первая система надрезов проходит на протяжении по меньшей мере 80% поперек указанной последовательности листов, и вторым соединительным участком, который частично образован второй системой надрезов (3), где вторая система надрезов проходит на протяжении по меньшей мере 80% поперек указанной последовательности листов. Указанная последовательность листов включает в себя первое расположенное в линию чередование(2) соединительных участков и надрезов, проходящих поперек указанной последовательности листов, где длина каждого из соединительных участков и длина каждого из надрезов первого расположенного в линию чередования соединительных участков являются, по существу,подобными. Указанное первое расположенное в линию чередование (2) соединительных участков и надрезов расположено между первой системой надрезов (3) и второй системой надрезов (3) в указанной последовательности листов.(71)(73) Заявитель и патентовладелец: ДЖОРДЖИЯ-ПЭСИФИК КОНСЬЮМЕР ПРОДАКТС ЛП (US) Предпосылки создания изобретения Настоящее изобретение относится к области рулонов бумаги одноразового использования, таких как рулоны туалетной бумаги, рулоны для вытирания для использования в общественных местах или для частного пользования. В области бумаги или бумажных салфеток одноразового пользования существует в основном два типа приспособлений для распределения листов бумаги и, следовательно, две формы упаковки бумаги,предназначенной для распределения: в виде сложенных и/или соединенных с зацеплением листов и в виде рулонов. Что касается распределителей рулонов, то известны распределители с центральным разматыванием,в которых бумага извлекается из распределителя через ось (или центр) рулона. В этом случае распределитель, как правило, имеет отверстие или конус, расположенный около оси рулона. Ось разматывания может быть горизонтальной, как изложено, например, во французской патентной заявке FR 2873563, поданной от имени данного заявителя; другой пример дан в заявке WO 2006/007256. Известны также рулоны с центральным разматыванием, ось разматывания которых является вертикальной, например заявка FR 2761252, а также заявка WO 97/21377. Известна также патентная заявка US 2005/0067519, в которой описан распределитель такого типа,содержащий рулон с двухслойной намоткой со смещением линий надрезов. В зависимости от объема, предусмотренного для распределителя, применяется одно или другое решение. Бумага, которую извлекают из таких распределителей, как правило, мнется на уровне распределительного конуса. Известны также распределители, обычно называемые распределителями с тангенциальным разматыванием, в которых рулоны разматываются путем свободного вращения вокруг своей оси, и бумага извлекается через щель или отверстие, находящееся около образующей рулона. Отдельные листы или куски, образующие рулоны, могут иметь в соединении друг с другом надрезы. Также известно, что внутрь распределителя помещается устройство, предназначенное для разрезания листов, как только пользователь отматывает лист определенной длины. В более простом случае распределитель другого типа позволяет пользователю самому отрезать лист определенного куска благодаря, например, режущей пластинке, помещенной у места выхода бумаги. Данное изобретение предпочтительно, но не исключительно, относится к рулонам с тангенциальным разматыванием. В патенте US 459516 описаны такие рулоны, листы которых имеют поперечные разрезы, расположенные на равном расстоянии почти по всей ширине рулона. Язычки, связывающие листы, в количестве одного или двух на ширину, смещены соответственно ширине рулона. Документ DE 20314147 раскрывает бумажную ленту, имеющую расположенные через равные промежутки поперечные разрезы, сочетающиеся по меньшей мере с одним соединительным участком. Известен также документ DE 20107189, где описан рулон туалетной или другой бумаги, лист которого имеет по своей ширине чередующиеся через равные промежутки надрезы малого и большого размеров. Из патента US 4627117 известен также рулон бумаги для покрытия сидений в туалетах, свернутый лист которого имеет в соответствии с одним из вариантов чередующиеся непрерывные отверстия и прерывные отверстия (в этом случае центральный участок не имеет ни отверстий, ни разрезов). Отрезая такой лист исключительно на уровне непрерывных отверстий, пользователь, таким образом, может покрыть половину туалетного сиденья, загнув лист через сиденье, благодаря так называемым прерывным отверстиям. Кроме того, при использовании рулонов туалетной бумаги в общественных местах важно иметь возможность контролировать потребление бумаги и ограничивать его таким образом, чтобы снизить стоимость использования. В распределителях с рулонами с центральным или тангенциальным разматыванием существует проблема избыточного потребления при использовании в общественных местах, так как отдельные листы (или купоны) связаны между собой отверстиями и соединительными участками, и пользователь сам свободно определяет количество листов (или купонов), которое он извлекает и отрезает перед употреблением; обычно он извлекает и использует бумагу очень большой длины. Как упомянуто выше, решение этой проблемы состояло в том, чтобы обеспечить возможность извлекать бумагу определенной и ограниченной длины. Для этого необходима более или менее сложная механическая система; примером распределителя такого типа является патент ЕР 0930039. Недавно, благодаря электрическим и/или электронным деталям стало возможным осуществлять контроль и ограничение количества отматываемой бумаги в распределителях с боковым разматыванием: патенты ЕР 1230886, ЕР 1231823 или ЕР 1232715 защищают различные аспекты новых электронных распределителей, имеющих электронный контроль распределения бумаги. Недостаток этих систем, хотя они и прекрасно отвечают решению проблемы контроля разматывания, состоит в том, что они являются более или менее сложными и, следовательно, дорогостоящими и/или хрупкими в употреблении, что может быть неприемлемым при массовом использовании. При других вариантах практического употребления требуется контролируемое разматывание рулонов бумаги одноразового использования. Во всех случаях требуется простая система, надежная при распределении изначально свернутых листов (или купонов) или, точнее, рулон, по существу выполняющий эту функцию. Известны рулоны, листы которых разрезаны через равные промежутки, примером является патентUS 2053786. Сущность изобретения Предметом данного изобретения является рулон, состоящий из непрерывного ряда листов (или кусков) абсорбирующей бумаги, разделенных по одной их стороне, перпендикулярной направлению разматывания рулона, надрезами, параллельными друг другу. В соответствии с одним аспектом изобретения предложен рулон, содержащий последовательность листов абсорбирующей бумаги одноразового использования, при этом указанная последовательность листов частично образована первым соединительным участком, который частично образован первой системой надрезов, где первая система надрезов проходит на протяжении по меньшей мере 80% поперек указанной последовательности листов, и вторым соединительным участком, который частично образован второй системой надрезов, где вторая система надрезов проходит на протяжении по меньшей мере 80% поперек указанной последовательности листов, при этом указанная последовательность листов включает в себя первое расположенное в линию чередование соединительных участков и надрезов, проходящих поперек указанной последовательности листов, где длина каждого из соединительных участков и длина каждого из надрезов первого расположенного в линию чередования соединительных участков являются,по существу, подобными, причем указанное первое расположенное в линию чередование соединительных участков и надрезов расположено между первой системой надрезов и второй системой надрезов в указанной последовательности листов. Таким образом, в соответствии с изобретением пользователь может, разматывая рулон, легко извлечь уже разрезанный купон, который состоит из нескольких кусков или купонов, связанных между собой надрезами. И это достигается лишь одним, очень слабым тянущим усилием, приложенным к свободному краю рулона. Кроме того, пользователь может извлечь только один или два куска, связанных надрезами, если он этого желает. В одном варианте первый соединительный участок, который частично образован первой системой надрезов, и первое расположенное в линию чередование соединительных участков и надрезов частично образует первый лист последовательности листов. В другом варианте первое расположенное в линию чередование соединительных участков и надрезов и второй соединительный участок частично образуют второй лист последовательности листов. Рулон может дополнительно содержать второе расположенное в линию чередование соединительных участков и надрезов, расположенное между второй системой надрезов и первым расположенным в линию чередованием соединительных участков и надрезов. Предпочтительно первое расположенное в линию чередование соединительных участков и надрезов и второе расположенное в линию чередование соединительных участков и надрезов являются, по существу, взаимно параллельными. Кроме того, первый соединительный участок, который частично образован первой системой надрезов, и первое расположенное в линию чередование соединительных участков и надрезов, в одном варианте частично образуют первый лист последовательности листов. В другом варианте первое расположенное в линию чередование соединительных участков и надрезов и второе расположенное в линию чередование соединительных участков и надрезов частично образуют второй лист последовательности листов. В еще одном варианте второе расположенное в линию чередование соединительных участков и надрезов и второй соединительный участок, частично образованный второй системой надрезов, образуют третий лист последовательности листов. Предпочтительно первое расположенное в линию чередование соединительных участков и надрезов расположено, по существу, перпендикулярно направлению разматывания рулона. Первая система надрезов может частично образовывать третий соединительный участок. Вторая система надрезов может частично образовывать четвертый соединительный участок. Рулон может дополнительно содержать свернутые по меньшей мере два листа, наложенные один на другой, так что надрезы одного из листов расположены в шахматном порядке в направлении длины по отношению к надрезам другого непосредственно наложенного листа. Первый соединительный участок может быть расположен, по существу, посередине первой системы надрезов, и второй соединительный участок может быть расположен, по существу, посередине второй системы надрезов. Первый соединительный участок и второй соединительный участок предпочтительно образуют линию, по существу, параллельную противоположным краям последовательности листов. В соответствии с другим аспектом изобретения предложен рулон, содержащий последовательность листов абсорбирующей бумаги одноразового использования, при этом указанная последовательность листов частично образована первым соединительным участком, который частично образован первой системой надрезов, где первая система надрезов проходит на протяжении по меньшей мере 80% поперек указанной последовательности листов, и вторым соединительным участком, который частично образован второй системой надрезов, где вторая система надрезов проходит на протяжении по меньшей мере 80% поперек указанной последовательности листов, при этом указанная последовательность листов включает в себя первое расположенное в линию чередование соединительных участков и надрезов, проходящих поперек указанной последовательности листов, где указанное первое расположенное в линию чередование соединительных участков и надрезов расположено между первой системой надрезов и второй системой надрезов в последовательности листов, и второе расположенное в линию чередование соединительных участков и надрезов, где указанное второе расположенное в линию чередование соединительных участков и надрезов расположено между первым расположенным в линию чередованием соединительных участков и надрезов и второй системой надрезов в последовательности листов, причем по меньшей мере один из соединительных участков первого расположенного в линию чередования соединительных участков и надрезов и по меньшей мере один из соединительных участков второго расположенного в линию чередования соединительных участков и надрезов образуют линию, по существу, параллельную противолежащим краям последовательности листов, при этом длина каждого из соединительных участков и длина каждого из надрезов первого расположенного в линию чередования соединительных участков являются, по существу, подобными длине каждого из соединительных участков и длине каждого из надрезов второго расположенного в линию чередования соединительных участков. Предпочтительно длина каждого из соединительных участков и длина каждого из надрезов первого расположенного в линию чередования соединительных участков и надрезов являются, по существу, одинаковыми. Также предпочтительно длина каждого из соединительных участков и длина каждого из надрезов второго расположенного в линию чередования соединительных участков и надрезов являются, по существу, одинаковыми. В соответствии с еще одним аспектом изобретения предложен рулон, содержащий последовательность листов абсорбирующей бумаги одноразового использования, при этом указанная последовательность листов частично образована первым соединительным участком, который частично образован первой системой надрезов, где первая система надрезов проходит на протяжении по меньшей мере 80% поперек указанной последовательности листов, и вторым соединительным участком, который частично образован второй системой надрезов, где вторая система надрезов проходит на протяжении по меньшей мере 80% поперек указанной последовательности листов, при этом указанная последовательность листов включает в себя первое расположенное в линию чередование соединительных участков и надрезов, проходящих поперек указанной последовательности листов, где указанное первое расположенное в линию чередование соединительных участков и надрезов расположено между первой системой надрезов и второй системой надрезов в указанной последовательности листов, и второе расположенное в линию чередование соединительных участков и надрезов, проходящих поперек указанной последовательности листов, где указанное второе расположенное в линию чередование соединительных участков и надрезов расположено между указанным первым расположенным в линию чередованием соединительных участков и надрезов и второй системой надрезов в указанной последовательности листов, причем первое расположенное в линию чередование соединительных участков и надрезов является, по существу, подобным второму расположенному в линию чередованию соединительных участков и надрезов, и, кроме того,длина каждого из соединительных участков и длина каждого из надрезов первого расположенного в линию чередования соединительных участков являются, по существу, подобными. В соответствии с изобретением предпочтительно надрезы производят таким образом, чтобы оставался по меньшей мере один соединительный участок, расположенный, например, на краю разрезанной стороны; соединительный участок или участки могут быть расположены в центральной зоне разрезанной стороны и/или между центральной зоной и одним или другим краем листа. Эти соединительные участки длиной, например, несколько миллиметров, позволяют легко оторвать край купона (или куска), когда предыдущий извлечен, затем когда названный купон разрезан при вытягивании его пользователем. В соответствии с одним из интересных вариантов реализации изобретения рулон состоит из свернутых по меньшей мере двух листов, наложенных один на другой таким образом, что разрезы одного из этих листов продольно смещены относительно разрезов непосредственно наложенного другого листа. Это смещение позволяет, когда один из листов извлекается путем вытягивания, извлечь и второй лист в полусвернутом виде и благодаря этому облегчить захватывание и извлечение второго листа, и так далее. Кроме того, изобретение относится к способу изготовления рулонов, состоящих из листов абсорбирующей бумаги, включающему, в частности, этап нанесения надрезов на листы и, кроме того, выполнение разрезов, перпендикулярных направлению разматывания каждого рулона, чередующихся с надреза-3 019133 ми и параллельных им. Более типично, осуществляют последовательность разрезов и надрезов по образующей режущего инструмента, перпендикулярно направлению разматывания рулона и до сматывания листов для формирования логов. В соответствии с одним из вариантов реализации изобретения способ состоит в том, что осуществляют продвижение листов на различную длину после образования надрезов и/или разрезов и до наложения упомянутых листов, чтобы создать продольное смещение разрезов двух листов, непосредственно наложенных друг на друга. Кроме того, изобретение относится к устройству для изготовления рулонов из листов абсорбирующей бумаги, состоящему из приспособления для нанесения разрезов и надрезов на листы в виде кусков,причем упомянутое приспособление включает в себя вращающийся элемент, имеющий несколько ножей со специфическим режущим профилем, разделенных промежутками и расположенных под углом на вращающемся элементе и взаимодействующих с фиксированным противоножом, причем режущий профиль по меньшей мере одного из ножей соответствует по меньшей мере одному участку разреза и по меньшей мере одному участку надреза. Точнее, режущие профили двух последовательно расположенных ножей таковы, что участки разреза и надреза смещены по оси вращающегося элемента. Предпочтительно режущие профили двух последовательно расположенных ножей таковы, что участки разреза демонстрируют покрытие длины соответственно оси вращающегося элемента. Другие характеристики, детали и преимущества изобретения станут ясны из последующего описания, сделанного с иллюстративной, но не ограничивающей целью, со ссылками на приложенные чертежи, на которых фиг. 1 представляет собой схему рулона в соответствии с вариантом осуществления изобретения; фиг. 2 представляет собой пример изготовления рулона в соответствии с изобретением; фиг. 3 представляет собой схему, демонстрирующую основные элементы и характеристики системы, позволяющей реализовать изобретение; фиг. 4 представляет собой схему профилей нескольких ножей, расположенных последовательно; фиг. 5 и 6 представляют собой схемы двух последовательностей надрезов и разрезов в соответствии с изобретением; фиг. 7 представляет собой схему одного из вариантов осуществления изобретения; фиг. 8 представляет собой поперечный разрез листа, полученного в соответствии с одним из вариантов осуществления изобретения. В соответствии с фиг. 1 рулон согласно изобретению, в данном случае с тангенциальным разматыванием, состоит из непрерывного ряда листов или кусков 1, разделенных по одной из их сторон ослабленными линиями 2, параллельными друг другу. Сторона, о которой идет речь, перпендикулярна направлению разматывания рулона, схематически показанному стрелкой А. Согласно уровню техники под "ослабленными линиями" понимают чередование расположенных в ряд соединительных участков и надрезов, размер и чередование которых могут варьироваться в соответствии с предполагаемым использованием. В соответствии с изобретением упомянутые листы 1, кроме того, разделены разрезами 3, распространяющимися на большую часть по меньшей мере одной их стороны, параллельно ослабленным линиям."Большая часть" обычно означает более 50%, а в данном случае, предпочтительно не менее 80% стороны листа 1, а еще предпочтительнее более 93% упомянутой стороны. Остальная длина или соединительный участок 31, в целом не разрезанный, служит связью между листами 1 или серией листов и может быть легко разорван пользователем. Под "соединительным участком" понимают не разрезанный участок, образованный либо одним соединением, либо группой соединений, расположенных рядом друг с другом. Таким образом, почти одновременно вытягивая и разрывая по меньшей мере один соединительный участок 31, пользователь смещает край следующего листа относительно рулона, таким образом, что этот последний легко захватывается. Кроме того, соединительный участок (или участки) 31 не позволяет уже отмотанному листу упасть на пол, если пользователь его не держит. Без ограничения, соединительный участок или участки 31 могут быть предусмотрены на по меньшей мере одном из краев надреза 3 и/или в центральной зоне разреза 3 и/или между этими зонами. На фиг. 2 показан соединительный участок 31, расположенный в средней части разреза 3. Кроме того, эта фигура иллюстрирует способ реализации, в соответствии с которым надрез 3 чередуется с двумя ослабленными линиями 2. Здесь описано чередование порядка 2, а именно, один надрез 3 чередуется с двумя ослабленными линиями 2. Можно осуществить много других комбинаций; чередования надрезов и ослабленных линий порядка 1 или порядка 3 или более, могут быть рассмотрены как являющиеся частью изобретения. Для промышленного производства этих рулонов предусмотрено, как показано на фиг. 3, чтобы по меньшей мере один лист проходил между вращающимся элементом 4, имеющим несколько ножей 41 и фиксированным противоножом 5. Как известно, противонож 5 является фиксированным профилированным элементом, который предназначен для того, чтобы выдерживать давление, оказываемое каждым ножом 41, проходящим на его уровне. Вращающийся элемент 4 представляет собой цилиндрическую деталь, в которой удерживаются и жестко закреплены ножи 41, которые выступают параллельно образующим цилиндра 4, как показано на фиг. 3. В качестве не ограничивающего примера, на фиг. 3 представлены четыре ножа 41. Разумеется, это количество может различаться в зависимости от необходимости и/или предполагаемого применения и/или конструкции применяемых станков. Кроме того, как схематически проиллюстрировано на фиг. 4, каждый нож 41 имеет специфический режущий профиль. Точнее, каждый нож 41 в длину вытягивается по ширине обрабатываемого листа. На этом этапе изготовления обрабатываемый лист обычно представляет собой полотнище шириной несколько метров. Затем оно скатывается, чтобы образовался лог, который затем разрезается по его длине на несколько отрезков: это и есть окончательно полученные рулоны, которые для применения в качестве туалетной бумаги, обычно имеют ширину около 100 мм. К сведению, наиболее известные рулоны бумаги для вытирания имеют ширину около 210 мм. В соответствии с другим способом реализации изобретения лог может быть разрезан перпендикулярно его оси (т.е. по направлению скатывания) одновременно с его скатыванием. Каждый нож 41 представляет собой режущий профиль, охватывающий по меньшей мере один полный участок 6 формирования надрезов и участок 7 формирования ослабленных линий по ширине обрабатываемого листа Б. Участок 6 формирования надрезов продольно сдвигается с ножа 41 на находящийся рядом нож, так же как и участки 7 формирования ослабленных линий. Предпочтительно участок 6 формирования надрезов приблизительно соответствует ширине законченного рулона; фактически он немного большего размера, как разъяснено далее. Кроме того, профили последовательно расположенных ножей 41 таковы, что участки 6 формирования надрезов перекрывают длину "е" (измеренную по оси рулона) от одного ножа до следующего ножа. Это дает большую свободу регулирования разреза либо лога, либо самих листов, если выбирают разрезание в ряд. Таким образом, обеспечивают участок полного и точного разреза каждого рулона. На фиг. 4 схематически показан пример профилей ножей и их последовательность. Точнее, один из ножей (называемый нож 1) представляет здесь участок 6 формирования надрезов, расположенный у одного из его краев, который чередуется с участком 7 формирования ослабленных линий по остальной его длине. Второй нож, (нож 2) вровень с участком 6 формирования надрезов ножа 1, представляет участок формирования надрезов, за которым следует участок 6 формирования ослабленных линий такого же размера, что и у ножа 1, затем снова участок 7 формирования надрезов и так далее. В соответствии с вариантом осуществления согласно фиг. 4 третий нож имеет такой же профиль и аксиально расположен таким же образом, как и нож 1. Таким образом, это специфическое размещение позволяет осуществить на каждом из листов, составляющих рулон, чередование надрезов 3 и ослабленных линий 2. Само собой разумеется, возможно представить и другие последовательности, не выходя за рамки изобретения. В частности, некоторые из ножей 41 могут традиционно иметь только лезвия, предназначенные для формирования надрезов. Именно комбинация и особая очередность ножей 41, имеющих разные профили, закрепленных на вращающемся элементе 4, которые последовательно взаимодействуют с фиксированным противоножом 5, позволяет реализовать предмет изобретения новым, простым, легким для исполнения и неожиданным способом. На фиг. 5 показаны последовательности надрезов и ослабленных линий, идентичных для четырех ножей, но со смещением по оси вращающегося элемента. На фиг. 6 два ножа, расположенных один за другим, представляют чередование участков 6 и 7 формирования полного надреза и ослабленных линий, тогда как два следующих ножа позволяют осуществить только ослабленные линии по всей ширине обрабатываемого листа. Специалист в данной области выберет наиболее подходящую последовательность в зависимости от типа обрабатываемой бумаги и/или желаемого применения. На листах ослабленные линии 2 могут оставлять различные и варьирующиеся в процентном соотношении соединительные участки; специалист выберет их, не выходя за рамки изобретения. Кроме того, в соответствии со схемами, изображенными на фиг. 7 и 8, когда рулон состоит из свернутых нескольких листов, наложенных один на другой (здесь два листа F1 и F2), изобретением предусмотрено, что после этапа образования надрезов и ослабленных линий каждый лист должен пройти путь разной длины. Точнее, после одновременного прохождения ими между вращающимся элементом 4 и противоножом 5 листы F1, F2 идут разными путями: лист F1 движется вдоль первого валика 8, затем вдоль направляющего валика 9, тогда как лист F2 движется вдоль первого валика 8, затем вдоль поворотного валика 10, до того, как он будет наложен на первый лист F1 на уровне второго валика 9. Таким образом, оба листа F2 имеют надрезы 3, 3' и ослабленные линии 2, 2', смещенные по длине,как показано на фиг. 8. Их сматывают так, чтобы сформировать рулоны в соответствии с изобретением. В результате, когда пользователь тянет за свободный край листа рулона, от него отделяется один из листов, например F1, тогда как другой лист F2 еще удерживается в свернутом виде. Это имеет преимущество в том, что пользователь всегда может захватить лист, т.к. он должным образом отмотан от рулона, но все еще частично удерживается в свернутом виде. Не выходя за рамки изобретения, надрезы 3,3' могут быть выполнены по всей ширине рулона. В этом случае благодаря чередованию надрезов с ослабленными осуществляется кратковременное удерживание листа путем контакта с частью внешней поверхности рулона, затем один или несколько листов,разделенных ослабленными линиями, способны отделиться друг от друга и от рулона. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Рулон, содержащий последовательность листов абсорбирующей бумаги одноразового использования, при этом указанная последовательность листов частично образована первым соединительным участком, который частично образован первой системой надрезов, где первая система надрезов проходит на протяжении по меньшей мере 80% поперек указанной последовательности листов, и вторым соединительным участком, который частично образован второй системой надрезов, где вторая система надрезов проходит на протяжении по меньшей мере 80% поперек указанной последовательности листов, при этом указанная последовательность листов включает в себя первое расположенное в линию чередование соединительных участков и надрезов, проходящих поперек указанной последовательности листов, где длина каждого из соединительных участков и длина каждого из надрезов первого расположенного в линию чередования соединительных участков являются, по существу, подобными, причем указанное первое расположенное в линию чередование соединительных участков и надрезов расположено между первой системой надрезов и второй системой надрезов в указанной последовательности листов. 2. Рулон по п.1, в котором первый соединительный участок, который частично образован первой системой надрезов, и первое расположенное в линию чередование соединительных участков и надрезов частично образует первый лист последовательности листов. 3. Рулон по п.1, в котором первое расположенное в линию чередование соединительных участков и надрезов и второй соединительный участок частично образуют второй лист последовательности листов. 4. Рулон по п.1, дополнительно содержащий второе расположенное в линию чередование соединительных участков и надрезов, расположенное между второй системой надрезов и первым расположенным в линию чередованием соединительных участков и надрезов. 5. Рулон по п.4, в котором первое расположенное в линию чередование соединительных участков и надрезов и второе расположенное в линию чередование соединительных участков и надрезов являются,по существу, взаимно параллельными. 6. Рулон по п.4, в котором первый соединительный участок, который частично образован первой системой надрезов, и первое расположенное в линию чередование соединительных участков и надрезов частично образуют первый лист последовательности листов. 7. Рулон по п.4, в котором первое расположенное в линию чередование соединительных участков и надрезов и второе расположенное в линию чередование соединительных участков и надрезов частично образуют второй лист последовательности листов. 8. Рулон по п.4, в котором второе расположенное в линию чередование соединительных участков и надрезов и второй соединительный участок, частично образованный второй системой надрезов, образуют третий лист последовательности листов. 9. Рулон по п.1, в котором первое расположенное в линию чередование соединительных участков и надрезов расположено, по существу, перпендикулярно направлению разматывания рулона. 10. Рулон по п.1, в котором первая система надрезов частично образует третий соединительный участок. 11. Рулон по п.1, в котором вторая система надрезов частично образует четвертый соединительный участок. 12. Рулон по п.1, дополнительно содержащий свернутые по меньшей мере два листа, наложенные один на другой, так что надрезы одного из листов расположены в шахматном порядке в направлении длины по отношению к надрезам другого непосредственно наложенного листа. 13. Рулон по п.1, в котором первый соединительный участок расположен, по существу, посередине первой системы надрезов, и второй соединительный участок расположен, по существу, посередине второй системы надрезов. 14. Рулон по п.1, в котором первый соединительный участок и второй соединительный участок об-6 019133 разуют линию, по существу, параллельную противоположным краям последовательности листов. 15. Рулон, содержащий последовательность листов абсорбирующей бумаги одноразового использования, при этом указанная последовательность листов частично образована первым соединительным участком, который частично образован первой системой надрезов, где первая система надрезов проходит на протяжении по меньшей мере 80% поперек указанной последовательности листов, и вторым соединительным участком, который частично образован второй системой надрезов, где вторая система надрезов проходит на протяжении по меньшей мере 80% поперек указанной последовательности листов, при этом указанная последовательность листов включает в себя первое расположенное в линию чередование соединительных участков и надрезов, проходящих поперек указанной последовательности листов, где указанное первое расположенное в линию чередование соединительных участков и надрезов расположено между первой системой надрезов и второй системой надрезов в последовательности листов, и второе расположенное в линию чередование соединительных участков и надрезов, где указанное второе расположенное в линию чередование соединительных участков и надрезов расположено между первым расположенным в линию чередованием соединительных участков и надрезов и второй системой надрезов в последовательности листов, причем по меньшей мере один из соединительных участков первого расположенного в линию чередования соединительных участков и надрезов и по меньшей мере один из соединительных участков второго расположенного в линию чередования соединительных участков и надрезов образуют линию, по существу, параллельную противолежащим краям последовательности листов, при этом длина каждого из соединительных участков и длина каждого из надрезов первого расположенного в линию чередования соединительных участков являются, по существу, подобными длине каждого из соединительных участков и длине каждого из надрезов второго расположенного в линию чередования соединительных участков. 16. Рулон по п.15, в котором длина каждого из соединительных участков и длина каждого из надрезов первого расположенного в линию чередования соединительных участков и надрезов являются, по существу, одинаковыми. 17. Рулон по п.15, в котором длина каждого из соединительных участков и длина каждого из надрезов второго расположенного в линию чередования соединительных участков и надрезов являются, по существу, одинаковыми. 18. Рулон, содержащий последовательность листов абсорбирующей бумаги одноразового использования, при этом указанная последовательность листов частично образована первым соединительным участком, который частично образован первой системой надрезов, где первая система надрезов проходит на протяжении по меньшей мере 80% поперек указанной последовательности листов, и вторым соединительным участком, который частично образован второй системой надрезов, где вторая система надрезов проходит на протяжении по меньшей мере 80% поперек указанной последовательности листов, при этом указанная последовательность листов включает в себя первое расположенное в линию чередование соединительных участков и надрезов, проходящих поперек указанной последовательности листов, где указанное первое расположенное в линию чередование соединительных участков и надрезов расположено между первой системой надрезов и второй системой надрезов в указанной последовательности листов, и второе расположенное в линию чередование соединительных участков и надрезов, проходящих поперек указанной последовательности листов, где указанное второе расположенное в линию чередование соединительных участков и надрезов расположено между указанным первым расположенным в линию чередованием соединительных участков и надрезов и второй системой надрезов в указанной последовательности листов, причем первое расположенное в линию чередование соединительных участков и надрезов является, по существу, подобным второму расположенному в линию чередованию соединительных участков и надрезов, и, кроме того, длина каждого из соединительных участков и длина каждого из надрезов первого расположенного в линию чередования соединительных участков являются, по существу, подобными.
