Лист гофрированной абсорбирующей бумаги, гофрирующий цилиндр и способ её изготовления

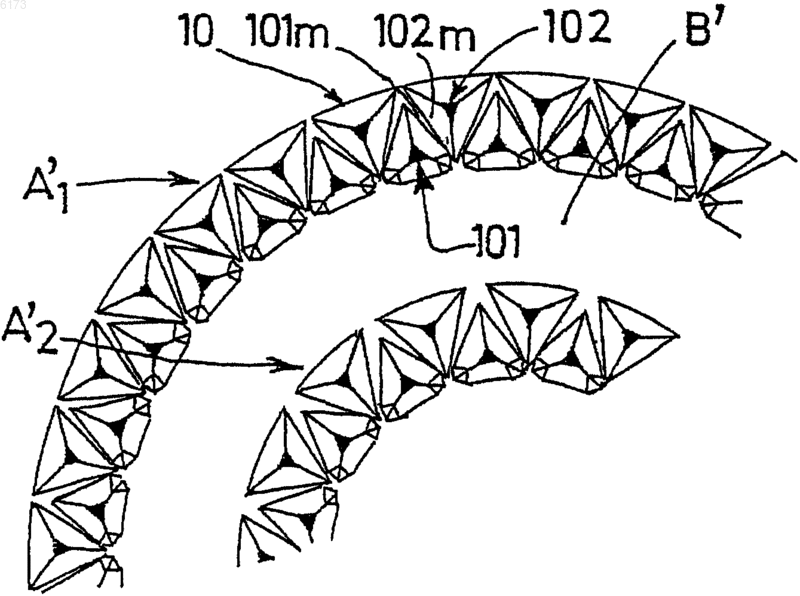

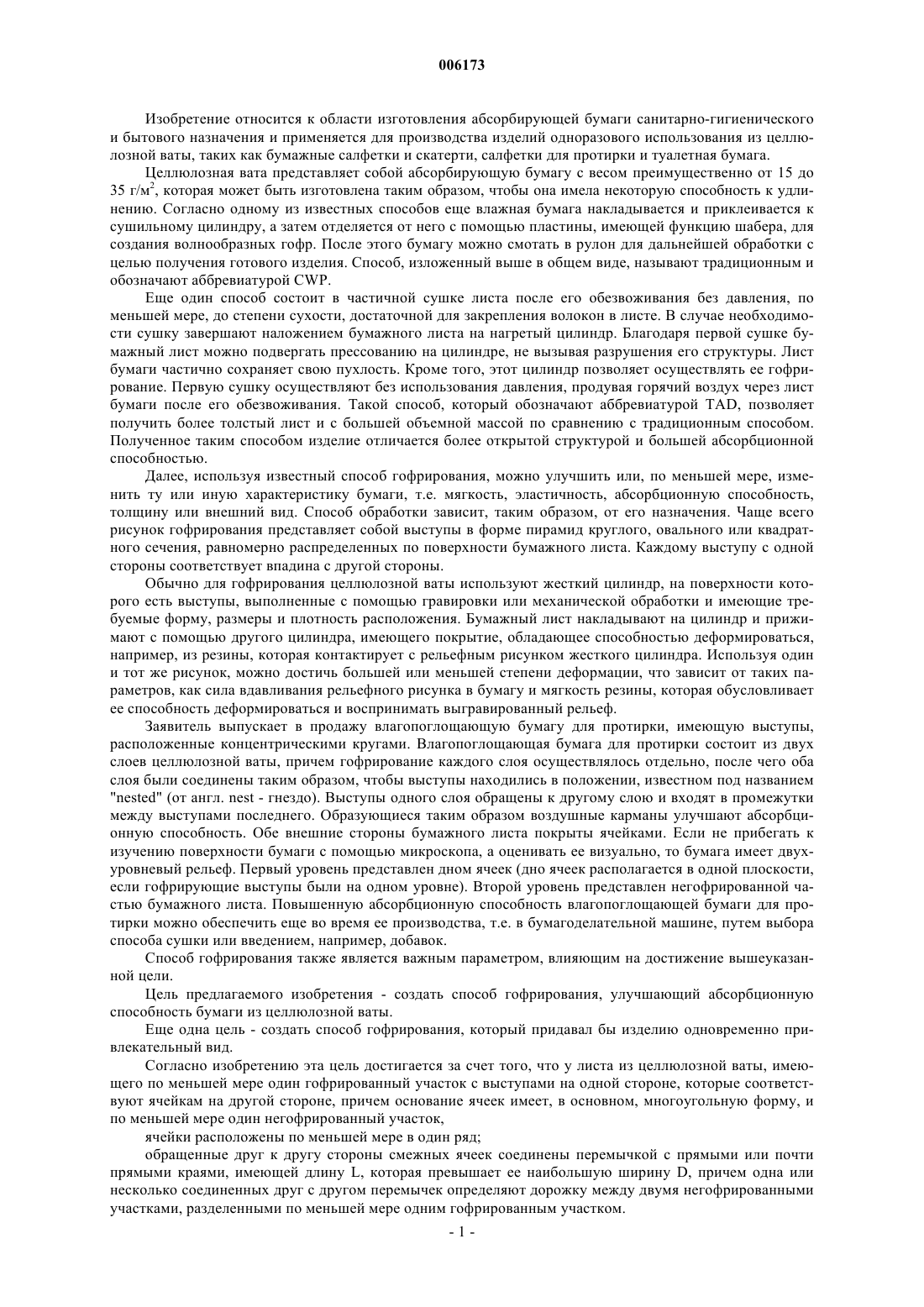

006173 Изобретение относится к области изготовления абсорбирующей бумаги санитарно-гигиенического и бытового назначения и применяется для производства изделий одноразового использования из целлюлозной ваты, таких как бумажные салфетки и скатерти, салфетки для протирки и туалетная бумага. Целлюлозная вата представляет собой абсорбирующую бумагу с весом преимущественно от 15 до 35 г/м 2, которая может быть изготовлена таким образом, чтобы она имела некоторую способность к удлинению. Согласно одному из известных способов еще влажная бумага накладывается и приклеивается к сушильному цилиндру, а затем отделяется от него с помощью пластины, имеющей функцию шабера, для создания волнообразных гофр. После этого бумагу можно смотать в рулон для дальнейшей обработки с целью получения готового изделия. Способ, изложенный выше в общем виде, называют традиционным и обозначают аббревиатурой CWP. Ещe один способ состоит в частичной сушке листа после его обезвоживания без давления, по меньшей мере, до степени сухости, достаточной для закрепления волокон в листе. В случае необходимости сушку завершают наложением бумажного листа на нагретый цилиндр. Благодаря первой сушке бумажный лист можно подвергать прессованию на цилиндре, не вызывая разрушения его структуры. Лист бумаги частично сохраняет свою пухлость. Кроме того, этот цилиндр позволяет осуществлять еe гофрирование. Первую сушку осуществляют без использования давления, продувая горячий воздух через лист бумаги после его обезвоживания. Такой способ, который обозначают аббревиатурой TAD, позволяет получить более толстый лист и с большей объемной массой по сравнению с традиционным способом. Полученное таким способом изделие отличается более открытой структурой и большей абсорбционной способностью. Далее, используя известный способ гофрирования, можно улучшить или, по меньшей мере, изменить ту или иную характеристику бумаги, т.е. мягкость, эластичность, абсорбционную способность,толщину или внешний вид. Способ обработки зависит, таким образом, от его назначения. Чаще всего рисунок гофрирования представляет собой выступы в форме пирамид круглого, овального или квадратного сечения, равномерно распределенных по поверхности бумажного листа. Каждому выступу с одной стороны соответствует впадина с другой стороны. Обычно для гофрирования целлюлозной ваты используют жесткий цилиндр, на поверхности которого есть выступы, выполненные с помощью гравировки или механической обработки и имеющие требуемые форму, размеры и плотность расположения. Бумажный лист накладывают на цилиндр и прижимают с помощью другого цилиндра, имеющего покрытие, обладающее способностью деформироваться,например, из резины, которая контактирует с рельефным рисунком жесткого цилиндра. Используя один и тот же рисунок, можно достичь большей или меньшей степени деформации, что зависит от таких параметров, как сила вдавливания рельефного рисунка в бумагу и мягкость резины, которая обусловливает ее способность деформироваться и воспринимать выгравированный рельеф. Заявитель выпускает в продажу влагопоглощающую бумагу для протирки, имеющую выступы,расположенные концентрическими кругами. Влагопоглощающая бумага для протирки состоит из двух слоев целлюлозной ваты, причем гофрирование каждого слоя осуществлялось отдельно, после чего оба слоя были соединены таким образом, чтобы выступы находились в положении, известном под названием"nested" (от англ. nest - гнездо). Выступы одного слоя обращены к другому слою и входят в промежутки между выступами последнего. Образующиеся таким образом воздушные карманы улучшают абсорбционную способность. Обе внешние стороны бумажного листа покрыты ячейками. Если не прибегать к изучению поверхности бумаги с помощью микроскопа, а оценивать ее визуально, то бумага имеет двухуровневый рельеф. Первый уровень представлен дном ячеек (дно ячеек располагается в одной плоскости,если гофрирующие выступы были на одном уровне). Второй уровень представлен негофрированной частью бумажного листа. Повышенную абсорбционную способность влагопоглощающей бумаги для протирки можно обеспечить еще во время ее производства, т.е. в бумагоделательной машине, путем выбора способа сушки или введением, например, добавок. Способ гофрирования также является важным параметром, влияющим на достижение вышеуказанной цели. Цель предлагаемого изобретения - создать способ гофрирования, улучшающий абсорбционную способность бумаги из целлюлозной ваты. Еще одна цель - создать способ гофрирования, который придавал бы изделию одновременно привлекательный вид. Согласно изобретению эта цель достигается за счет того, что у листа из целлюлозной ваты, имеющего по меньшей мере один гофрированный участок с выступами на одной стороне, которые соответствуют ячейкам на другой стороне, причем основание ячеек имеет, в основном, многоугольную форму, и по меньшей мере один негофрированный участок,ячейки расположены по меньшей мере в один ряд; обращенные друг к другу стороны смежных ячеек соединены перемычкой с прямыми или почти прямыми краями, имеющей длину L, которая превышает ее наибольшую ширину D, причем одна или несколько соединенных друг с другом перемычек определяют дорожку между двумя негофрированными участками, разделенными по меньшей мере одним гофрированным участком.-1 006173 Перемычкой названа часть, ограниченная двумя смежными ячейками. Согласно предпочтительному варианту воплощения изобретения у перемычек прямые края. Края перемычек могут иметь кривизну, если это не выходит за рамки изобретения. Края являются предпочтительно параллельными, но они могут быть также слегка наклонены относительно друг друга, о чем более подробно будет сказано ниже. Ширина D перемычки определяется расстоянием между краями двух смежных впадин. Если края не параллельны, то исходят из средней ширины всей перемычки. В таком случае ширина может изменяться в плоскости, параллельной поверхности бумажного листа. Ширина перемычки может меняться также и в плоскости, перпендикулярной поверхности бумажного листа, между поверхностью бумажного листа в верхней части ячейки и дном ячейки. Наибольшая ширина определяется как в плоскости, параллельной поверхности бумажного листа, так и в плоскости, перпендикулярной поверхности бумажного листа. Эта ширина может быть весьма незначительной, если перемычки не плоские, а выпуклые в поперечном направлении, что бывает чаще всего. Структура согласно изобретению является новой по сравнению с той, которую можно получить,используя существующие способы. Удивительным образом, перемычки визуально выступают и образуют рисунок, отличающийся от рисунка, образуемого ячейками, в то время как при существующих способах единственный рисунок образован самими ячейками. Рельефный рисунок, полученный согласно изобретению, напоминает текстильное изделие с вышивкой. И действительно, перемычка с прямыми краями напоминает совокупность волокон или нитей тканого или текстильного изделия. Бумажный лист согласно изобретению может иметь три разных уровня рельефа, которые образуют рисунок, определяемый рядами ячеек. Первый уровень соответствует дну ячеек, второй уровень соответствует негофрированному участку, а третий уровень представляет собой поверхность перемычек. Это решение отличается от предыдущего, в котором ячейки, соответственно и выступы, образующие ряды, представляют собой лишь основание овальной или круглой формы. Конечно, и в данном случае уровень бумажного листа между двумя смежными ячейками ниже, чем уровень второго участка, но эта часть имеет полую округлую форму, которая не может быть приравнена к перемычке. Изобретение позволяет создавать четкие разрывы в уровне, являющиеся источником контраста, а их прямые или почти прямые края также способствуют усилению эффекта контраста. В предпочтительном варианте лист из целлюлозной ваты должен быть таким, чтобы отношение L/D превышало 1, предпочтительно превышало 1,5, а лучше 3. Кроме того, бумажный лист может отличаться тем, что расстояние между двумя первыми смежными участками (А 1, А 2), разделенными негофрированным участком (В), в 1-3 раза, предпочтительно в 1-2 раза, больше ширины вышеуказанных первых участков (А 1, А 2). Уже известна бумага, рисунок которой включает в себя квадратные (четырехугольные) ячейки. Например, в патенте US 4293990 описан гофрированный лист бумаги для протирки, у которого плоские участки разделены впадинами. В этом случае расстояние (ширина и длина) между ячейками всегда одинаковое и перемычек нет. Кроме того, хотя боковые поверхности впадин прямые, в этом рисунке отсутствует часть, соответствующая двум участкам согласно данному изобретению, а тем более трем участкам, имеющим разные уровни. В частности, согласно одному из вариантов осуществления изобретения сечение ячеек может быть треугольным, а преимуществом в данном случае является то, что ячейки могут быть расположены рядами, которые будут представлять собой участки кривых, при этом не затрагивая свойство перемычек. Угол наклонапо меньшей мере одной из стенок ячейки, измеренный относительно вертикали к плоскости листа, преимущественно составляет от 20 до 45. Кроме того, линейная плотность ячеек составляет от 2 до 20 на 1 см; их плотность на единицу площади составляет от 4 до 50 на 1 см 2, предпочтительно от 4 до 20 на 1 см 2. Лист согласно изобретению может быть соединен с другим листом из целлюлозной ваты для получения листа двойной толщины. Например, второй лист может представлять собой лист из целлюлозной ваты, высушенный путем продувки через него горячего воздуха. Согласно одному из признаков изобретения ряды являются концентрическими. Гофрирующий цилиндр снабжен выступами с основанием в форме многоугольника, образующими ряды, в которых два смежных выступа расположены таким образом, что две соответствующие стороны многоугольного основания двух вышеуказанных выступов расположены друг напротив друга и являются, в основном, параллельными друг другу. Основание выступов имеет преимущественно треугольную форму. Цилиндр согласно изобретению отличается, в частности, тем, что угол , образуемый двумя вышеуказанными и, в основном, параллельными сторонами выступов, составляет от 0 до 35. Предпочтительно, чтобы каждая из сторон выступов образовывала угол , составляющий от 20 до 45, с плоскостью, перпендикулярной образующей цилиндра на уровне упомянутой стороны.-2 006173 Разумеется, частью настоящего изобретения является и способ изготовления листа, согласно которому лист прижимают к гофрирующему цилиндру, на котором гравировкой выполнен рельефный рисунок. Предметом изобретения является также способ получения вышеописанного изделия. Установлено,что получение рисунка из рядов ячеек, образующих трехуровневый рельеф, возможно путем гофрирования целлюлозной ваты на цилиндре с рельефным рисунком, имеющим только один уровень глубины гравировки. Таким образом, предлагаемое изобретение позволяет избежать сложной и дорогостоящей работы по получению рельефного рисунка на цилиндре. Другие преимущества и отличия изобретения приведены ниже в описании, после которого следует изложение одного из способов осуществления изобретения, не имеющего ограничительного характера и проиллюстрированного следующими фигурами: на фиг. 1 схематично представлено гофрирующее устройство; на фиг. 2 частично представлен пример рельефного рисунка на цилиндре согласно изобретению; на фиг. 2 А в увеличенном виде представлена часть фиг. 2; на фиг. 3 изображен один из выступов, образующих рисунок, показанный на фиг. 2; на фиг. 4 представлено фотографическое изображение части гофрированного изделия, полученного с использованием рисунка, изображенного на фиг. 2; на фиг. 5 представлено фотографическое изображение гофрированного изделия, полученного с помощью существующего способа; на фиг. 6 представлено фотографическое изображение гофрированного изделия, полученного с помощью другого способа реализации изобретения; на фиг. 7 представлено изображение части рисунка, полученного с использованием цилиндра согласно еще одному способу реализации изобретения; на фиг. 8 изображен еще один рисунок, полученный с использованием цилиндра согласно способу реализации изобретения; на фиг. 9 представлено графическое изображение скорости абсорбции у изделия, полученного согласно предлагаемому изобретению, и у изделия, полученного согласно существующему известному способу. На фиг. 1 схематично изображена часть промышленного устройства для гофрирования слоев целлюлозной ваты и изготовления из них листового изделия гигиенического и бытового назначения. Эта часть включает в себя гофрирующий цилиндр 1, как правило, металлический, на поверхности которого гравировкой выполнен желаемый рельефный рисунок, и цилиндр 2, покрытый резиной или другим материалом, обладающим способностью деформироваться. Оси вращения обоих цилиндров параллельны, и при вращении их поверхности контактируют. Лист 3 из целлюлозной ваты пропускают между двумя цилиндрами, одновременно приводные устройства вращают оба цилиндра во взаимно противоположных направлениях, а толкающие устройства сближают два цилиндра с определенным усилием. Резина деформируется в зоне контакта и облегает рельефный рисунок цилиндра 1. Такой же деформации подвергается лист 3, находящийся между двумя цилиндрами. Рельефный рисунок образован выступами 10, которые изображены в увеличенном масштабе относительно диаметра цилиндра. Расположение выступов обусловлено выбранным рисунком. Ширина зоны контакта между двумя цилиндрами, которая образует прямоугольную полосу, определяется границей отпечатка и выражается в сантиметрах. На фиг. 2 представлен вид сверху части рисунка, выгравированного на цилиндре 1 и соответствующего одному из вариантов реализации изобретения. Этот рисунок может быть образован выступами, преимущественно имеющими треугольное основание. Выступы расположены рядами А'1 и А'2, которые в данном примере представляют собой дуги и образуют на листе первые гофрированные участки А 1 и А 2. Между двумя рядами А'1 и А'2 находится зона В', не имеющая выступов 10. Выступы имеют преимущественно форму пирамиды с треугольным основанием, как это наглядно представлено на фиг. 3, и усеченной вершиной, которая образует грань. Высота выступов Н измеряется от их вершины до основания и варьируется в пределах примерно от 0,1 до 2,5 мм. Выбор высоты зависит от цели применения. Меньшую высоту выбирают преимущественно для таких изделий, как туалетная бумага или столовые салфетки. В то же время, если необходимо наилучшим образом использовать абсорбционную способность целлюлозной ваты, выбирают большую высоту. Стороны смежных выступов пирамидальной формы могут иметь разный или одинаковый угол наклона. Основание выступов представляет собой многоугольник или преимущественно многоугольник, и два смежных выступа расположены таким образом, чтобы у их оснований две стороны были параллельными или, в основном, параллельными, как описано ниже. Угол наклона(как это видно на фиг. 3) составляет преимущественно от 20 до 45 и измеряется относительно вертикальной линии, восстановленной из основания выступа, которая на цилиндре перпендикулярна относительно его оси. И, наконец, хотя выступы 10, изображенные на фиг. 3, имеют четко выраженные края, в объем изобретения входят также пирамидальные выступы со скругленными краями. Выступы с многоугольным основанием могут также иметь форму трапеции, ромба и т.д.-3 006173 Согласно способу реализации изобретения выступы, находящиеся в одном ряду, расположены таким образом, чтобы вершины 101 и 102 двух любых смежных выступов были слегка смещены относительно общего направления ряда, как это видно на фиг. 2 на примере рядов A'1 и А'2. Что касается пространства между двумя выступами, то оно определяется сторонами 101m и 102m,являющимися частью треугольного основания выступов. В предпочтительном варианте две смежные стороны 101m и 102m двух выступов образуют между собой угол , который согласно одному из отличительных признаков изобретения составляет от 0 до 35 (см. фиг. 2 А). В данном случае, когда выступы с треугольным основанием расположены дугой, два соседних выступа ориентированы в противоположном направлении. Другими словами, первый и третий выступы в ряду ориентированы к центру круга, образованного рядом выступов, а второй выступ, расположенный между первым и третьим, ориентирован в противоположную сторону от центра круга, образованного выступами. Угол , образованный двумя сторонами, в предпочтительном варианте меньше 35, что обеспечивает образование перемычки в гофрированном изделии. Расстояние между двумя последовательно расположенными выступами весьма незначительно. Оно таково, что в гофрированном изделии отношение длины L той части, которая образует перемычку, к ширине D превышает 1, но более выраженный результат получается при большей величине, например 1,5, а особенно, если она равна 2 или 3. Под шириной D следует понимать расстояние между двумя сторонами двух смежных ячеек. Эту ширину можно определять на любой высоте между основанием и вершиной ячейки; ширина D меняется в зависимости от угла . Длина L перемычки соответствует или почти соответствует длине двух смежных сторон 101m и 102m двух соседних выступов 10. Способ получения рисунков согласно изобретению представляет особый интерес, когда слои листа расположены по методу "nested", и первые участки, чередующиеся между вторыми негофрированными участками, почти равны. При таком расположении ширина преимущественно одинакова, т.к. есть четкая разница в уровне между первыми и вторыми участками. Согласно изобретению два или большее количество рядов могут быть смежными, т.е. находящимися близко друг от друга, образуя гофрированный участок, окруженный негофрированными участками. При этом между ячейками разных рядов образуются перемычки, которые соединяют один негофрированный участок с другим негофрированным участком, расположенным с другой стороны гофрированного участка. Фиг. 7 иллюстрирует один пример такого типа. На этой фигуре видна часть цилиндра с рельефным рисунком, на котором имеются волнообразные ряды А'3 выступов. Используя такой цилиндр, можно получать листы, содержащие такие ряды ячеек, у которых две перемычки, соединенные между собой, определяют дорожку между двумя негофрированными участками. Под рядами ячеек следует понимать совокупность по меньшей мере двух смежных ячеек, между которыми есть по меньшей мере одна перемычка. Ряды могут быть образованы совокупностью ячеек с многоугольным основанием, расположенных рядом с ячейками других типов, например классическими выступами с круглым основанием. На фиг. 4 представлено изображение части гофрированного изделия, полученного с использованием цилиндра, на который нанесен рисунок, изображенный на фиг. 2. На этой фигуре видны ячейки 101' и 102', расположенные в рядах А 1 и А 2, имеющих форму кругов. Ячейки разделены зигзагообразными перемычками Р в соответствии с рисунком данного примера реализации изобретения. Можно видеть, что перемычки Р имеют выпуклую форму и их верхняя поверхность не является плоской. Это обусловлено незначительным зазором между выступами, образующими ряды. При гофрировании бумага не касается основания выгравированного рисунка. Ряды выступов разделены негофрированными участками В. Можно видеть, что перемычки находятся на уровне, несколько отстоящем от уровня участков В. Этот рельеф подчеркивает контраст между гофрированными участками А 1 иA2 и негофрированными участками В. На фиг. 4 и 6 отчетливо видны образовавшиеся перемычки. Каждая перемычка Р имеет длину L и ширину D. Образующийся таким образом дополнительный рисунок придает изделию эффект новизны. Согласно изобретению рисунок может быть таким, как он схематически представлен на фиг. 8, и соответствует поверхности цилиндра, т.е. в этом рисунке есть не только ряды А'4 выступов с многоугольным основанием, образующих первые круги, но и другие ряды А", образованные классическими выступами круглого сечения и представляющими собой круги, концентрично расположенные относительно первых. Можно предусмотреть и другие элементы С' рисунка, образованные рядом выступов с многоугольным основанием (в данном случае в форме треугольника). Благодаря взаимному расположению выступов, образующих такой ряд, смежные стороны двух выступов образуют угол(как показано на фиг. 2 А). При этом у гофрированного продукта образуются перемычки, которые не имеют постоянной ширины. У рисунка такого типа ширина негофрированного участка может быть равна или меньше ширины рядов ячеек. Первый лист может иметь рельефный рисунок, образованный рядом ячеек многоугольной формы. Этот первый лист может быть соединен со вторым гофрированным листом, имеющим такой же тип рисунка, применяемый при этом способ соединения известен под названием "nested".-4 006173 Согласно одному из способов реализации изобретения гофрирование первого листа может осуществляться в соответствии с вариантами, представленными на фиг. 4 (лист), 7 или 8 (цилиндр). Этот первый лист можно соединить со вторым листом, гофрирование которого выполнено существующим способом, т.е. без перемычек, например, как показано на фиг. 5, или рельефный рисунок которого является комбинацией рядов с перемычками и без перемычек, как показано на фиг. 8. Предложенное изобретение позволяет не только получить визуальный эффект контраста, но и улучшить асборбционную способность изделия. Установлено, что изделие согласно изобретению обладает значительно лучшей абсорбционной способностью. Этот результат особенно важен при использовании листа в качестве бумаги для протирки. Кроме того, результаты различных тестов показали, что улучшается не только абсорбционная способность, но и диффузия жидкости как в направлении движения, так и в поперечном направлении, а скорость абсорбции жидкости листом согласно изобретению выше, чем у изделий, полученных существующим известным способом. Проведены несколько тестов для демонстрации того, что изделия согласно изобретению обладают большей абсорбционной способностью по сравнению с известным способом. 1) Тест для определения абсорбционной способности и скорости абсорбции под давлением. Образец поместили в горизонтальном положении на пористую пластину из плавленного стекла,размер пор 40 m. На образец положили пластину с грузиками, в результате чего образец оказался слегка сжат. Пористую пластину положили на плиту, в центре которой выполнено отверстие. В отверстие снизу вставили гибкую трубку, второй конец которой был обращен вниз и вставлен в емкость с жидкостью,при этом можно было менять расположение емкости по высоте относительно пористой пластины. Сама емкость находилась на весах. Таким образом можно было определить количество жидкости, попадавшее в образец при поднятии емкости относительно пористой пластины. В качестве жидкости обычно используют воду, содержащую хлористый натрий 9 г/л. Процедура состоит в пропитывании образца жидкостью через пористую пластину путем понижения уровня нахождения образца относительно емкости. Количество абсорбированной жидкости определяют путем измерения потери воды в емкости. Тестирование проводят несколько раз с разными грузиками. Можно определять абсорбционную способность и без оказания давления. Для тестирования использовали следующие образцы. Образец L1: гофрированная бумага для протирки, выпущенная в продажу заявителем, состоит из двух слоев с удельным весом каждого 23 г/м 2. Слои находятся относительно друг друга в положении"nested". Изделие изображено на фиг. 5. Ячейки РА 1 имеют круглую форму и расположены концентрическими кругами, между которыми находятся негофрированные участки РА 2. Диаметр ячеек, измеренный в их основании, составляет 1 мм. Количество ячеек на 1 см 2: примерно 7. Линейная плотность ячеек в ряду: примерно 4 на 1 см. Образец M1: та же бумага, что у образца L1, но рельефный рисунок образован рядами ячеек треугольного сечения, как показано на фиг. 4. Эта бумага состоит из двух слоев, гофрированных указанным образом. Основание ячеек представляет собой равносторонние треугольники, у которых длина каждой стороны составляет 1 мм. Фотография этого изделия представлена на фиг. 4. Ячейки расположены в форме концентрических кругов и образуют рисунок, изображенный на фиг. 2. Плотность расположения элементов такая же, как у образца L1, совпадает количество элементов на единицу площади и единицу длины в рядах ячеек. Образец N1: лист состоит из двух слоев, изготовленных из одной бумаги и с одинаковым рисунком,образованным такими же ячейками, как у образца M1, но их ряды образуют не круги, а шестиугольники. Изделие изображено на фиг. 6 и создает впечатление другого рисунка. В приведенной ниже таблице указаны значения абсорбции, измеренной при возрастающем давлении - 5, 55 и 105 г/см 2 с последующим возвратом к 5 г/см 2. Следует отметить, что значение 5 г/см 2 соответствует давлению, которое оказывают на бумагу при ее обычном использовании. В таблице приведены характеристики бумаги-основы до гофрирования, бумаги 1 и образцов бумаги из целлюлозной ваты L1, M1 и N1. Предел прочности Предел прочности Абсорбция, г/г,Вес, Толщина,при растяжении в сухом при растяжении во влажном при разном давлении,г/м 2 мм состоянии, н/м/2 слоя состоянии, н/м/2 слоя г/см 2 В направлении В поперечном В направлении В поперечном 5 55 105 5 движения направлении движения направлении Бумага 46 0,18 1151 627 307 174 3,8 3,2 2,9 3,4 6,2 3,2 2,7 3,8 6,7 3,4 2,8 4,0 6,6 3,4 2,8 4,0-5 006173 Вес выражен в г/м 2. Толщину измеряли на основе стопки из 12 листов с последующим делением. Предел прочности на разрыв измеряли в н/м на образцах, нарезанных полосками по 5 см шириной из двухслойной бумаги. Абсорбцию измеряли в граммах жидкости, абсорбированной граммом бумаги (г/г). У образцов M1 и N1 отмечено улучшение абсорбции по сравнению с рисунком, образованным ячейками с круглым основанием (образец L1). Это улучшение особенно заметно при малом давлении,т.е. 5 г/см 2. Это объясняется тем фактом, что эффект рисунка уменьшается с увеличением опорного давления на лист бумаги для протирки. Такое же различие наблюдается между гофрированными листами и такой же бумагой, но негофрированной. 2) Второй тест был проведен для оценки смачиваемости образца при диффузии жидкости. Обычно в качестве жидкости используют воду с содержанием соли 0,9%. Образцы прямоугольной формы (например, 12 см х 2,5 см) помещали на наклонную пластину, причем один край каждого образца был погружен в воду. На каждом образце были размещены электроды (установленные на расстоянии 1 см друг от друга). Все электроды были подключены к компьютеру, который регистрировал время смачивания каждого сантиметра бумаги. Программа обрабатывала эти данные, и в результате была получена приведенная ниже таблица. Первый ряд цифр (от 1 до 9) соответствует количеству смоченных сантиметров. Буквой L обозначено известное изделие, а буквам М и N соответствуют тестируемые изделия M1 и N1. Время диффузии в направлении движения Время диффузии в поперечном направлении 1 2 3 4 5 6 8 9 1 2 3 4 5 6 8 9N 1,2 3,7 8,8 13 21 29 56 68 0,9 2,6 4,6 8 14 20 33 42 Мы видим, что у изделий М и N, имеющих рисунок согласно изобретению, время диффузии в направлении движения и в поперечном направлении ближе между собой, чем эти же параметры у изделияL. Это означает лучшую диффузию по всем направлениям у тестируемых изделий по сравнению с изделием L, гофрированный рисунок которого выполнен существующим известным способом. 3) Был выполнен тест на скорость абсорбции, чтобы определить, в какой степени геометрия ячеек и их рядное расположение, обеспечивающее образование перемычек, влияют на процесс абсорбции. Цилиндр был установлен горизонтально над пластиной с тефлоновым покрытием, а на цилиндре со стороны пластины закрепили лист бумаги. На пластину капнули каплю окрашенной воды и медленно приближали пластину к листу бумаги, закрепленному на цилиндре. Обеспечив сильное освещение капли,кинокамерой вели съемку, включив ее непосредственно перед началом абсорбции. Максимальная продолжительность записи составляла 5,4 с при скорости съемки 1 кадр каждые 4 мс. Полученные кадры позволяют определить изменение диаметра капли во времени. Измеряли время перехода капли с пластины на основу бумаги и повторяли эту операцию несколько раз для получения статистически значимых результатов. Для этого тестирования использовали ту же бумагу, что и в предыдущих тестах. Прежде всего измерили время абсорбции в точках PI1 (фиг. 4) и PA1(фиг. 5) центральной части рисунка, затем в точках РI2 (фиг. 4) и РА 1 (фиг. 5), т.е. на негофрированном участке (но который соответствует гофрированному участку второго слоя). Таким образом было определено среднее время абсорбции капель. На фиг. 9 представлены кривые зависимости времени абсорбции от диаметра капли. Каждая кривая показывает процентное изменение диаметра капли во времени, причем капли переходили на бумагу обоих типов в разных участках. Кривая 1 характеризует переход капли в точке РА 1 на фиг. 5. Кривая 2 характеризует переход капли в точке PI1 на фиг. 4. Кривая 3 характеризует переход капли в точке РА 2. Кривая 4 характеризует переход капли в точке PI2. Таким образом, принимая во внимание, что точки начала процесса совпадают, можно констатировать, что быстрее уменьшается диаметр капли, которая переходит на изделие согласно изобретению. Можно сделать вывод, что скорость абсорбции выше у жидкостей, наносимых на поверхность. Оптимизация скорости абсорбции поверхностью слоя бумаги наблюдается как на гофрированных,так и на негофрированных участках. Действительно, необходимо принять во внимание нижележащий слой, который соответственно является гофрированным и негофрированным. Таким образом, изобретение обеспечивает всеобъемлющий эффект на двойной бумаге (состоящей из двух слоев). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Лист из целлюлозной ваты, включающий по меньшей мере один гофрированный участок (А 1, А 2) с выступами на одной стороне, соответствующими ячейкам (101', 102') на другой стороне, причем основания ячеек, в основном, многоугольной формы, и по меньшей мере один негофрированный участок (В),отличающийся тем, что ячейки (101', 102') расположены по меньшей мере в один ряд,-6 006173 обращенные друг к другу стороны смежных ячеек соединены перемычкой (Р) с прямыми или, в основном, прямыми краями, имеющей длину L, которая превышает ее наибольшую ширину D, причем одна или несколько соединенных друг с другом перемычек определяют дорожку между двумя негофрированными участками (В), разделенными по меньшей мере одним гофрированным участком (А 1, A2). 2. Лист по п.1, отличающийся тем, что отношение L к D превышает 1, предпочтительно составляет от 1 до 5, а особенно предпочтительно, если превышает 3. 3. Лист по любому из пп.1 или 2, отличающийся тем, что расстояние между двумя смежными участками (А 1, А 2), разделенными негофрированным участком (В), в 1-3 раза, предпочтительно в 1-2 раза,больше ширины вышеуказанных участков (A1, A2). 4. Лист по любому из пп.1-3, отличающийся тем, что основание вышеуказанных ячеек (101', 102') имеет форму треугольника. 5. Лист по любому из пп.1-4, отличающийся тем, что угол наклонапо меньшей мере одной из стенок ячейки, измеренный относительно вертикали к плоскости листа, составляет от 20 до 45. 6. Лист по любому из пп.1-5, отличающийся тем, что плотность расположения ячеек на единицу площади составляет от 4 до 50 на 1 см 2, предпочтительно от 4 до 20 на 1 см 2. 7. Лист по любому из пп.1-6, отличающийся тем, что линейная плотность ячеек составляет от 2 до 20 на 1 см. 8. Лист по любому из пп.1-7, отличающийся тем, что он соединен с другим листом из целлюлозной ваты для получения листа двойной толщины. 9. Лист по п.8, отличающийся тем, что второй лист представляет собой лист из целлюлозной ваты,высушенный путем продувки через него горячего воздуха. 10. Лист по любому из пп.1-9, отличающийся тем, что вышеуказанные ряды являются концентрическими. 11. Цилиндр для гофрирования листа по любому из пп.1-10, характеризующийся тем, что он снабжен выступами (10) с основанием в форме многоугольника, образующими ряды (A'1, A'2), в которых два смежных выступа (101, 102) расположены таким образом, что две соответствующие стороны (101m,102m) многоугольного основания двух вышеуказанных выступов расположены друг напротив друга и являются, в основном, параллельными друг другу. 12. Цилиндр по п.11, отличающийся тем, что основание выступов (10) имеет форму треугольника. 13. Цилиндр по любому из пп.11 или 12, отличающийся тем, что уголмежду двумя вышеуказанными и, в основном, параллельными сторонами (101m, 102m) выступов (101, 102) составляет от 0 до 35. 14. Цилиндр по любому из пп.11-13, отличающийся тем, что каждая из сторон выступов образует угол , составляющий от 20 до 45, с плоскостью, перпендикулярной образующей цилиндра на уровне упомянутой стороны. 15. Способ изготовления листа по любому из пп.1-10, при котором лист прижимают к цилиндру (1) с выгравированным рисунком, отличающийся тем, что используют цилиндр (1) по любому из пп.11-14.
