Ключ и его комбинация с замком

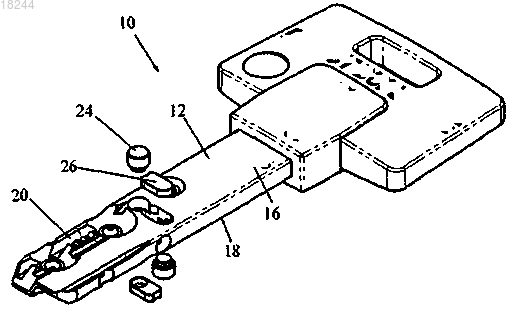

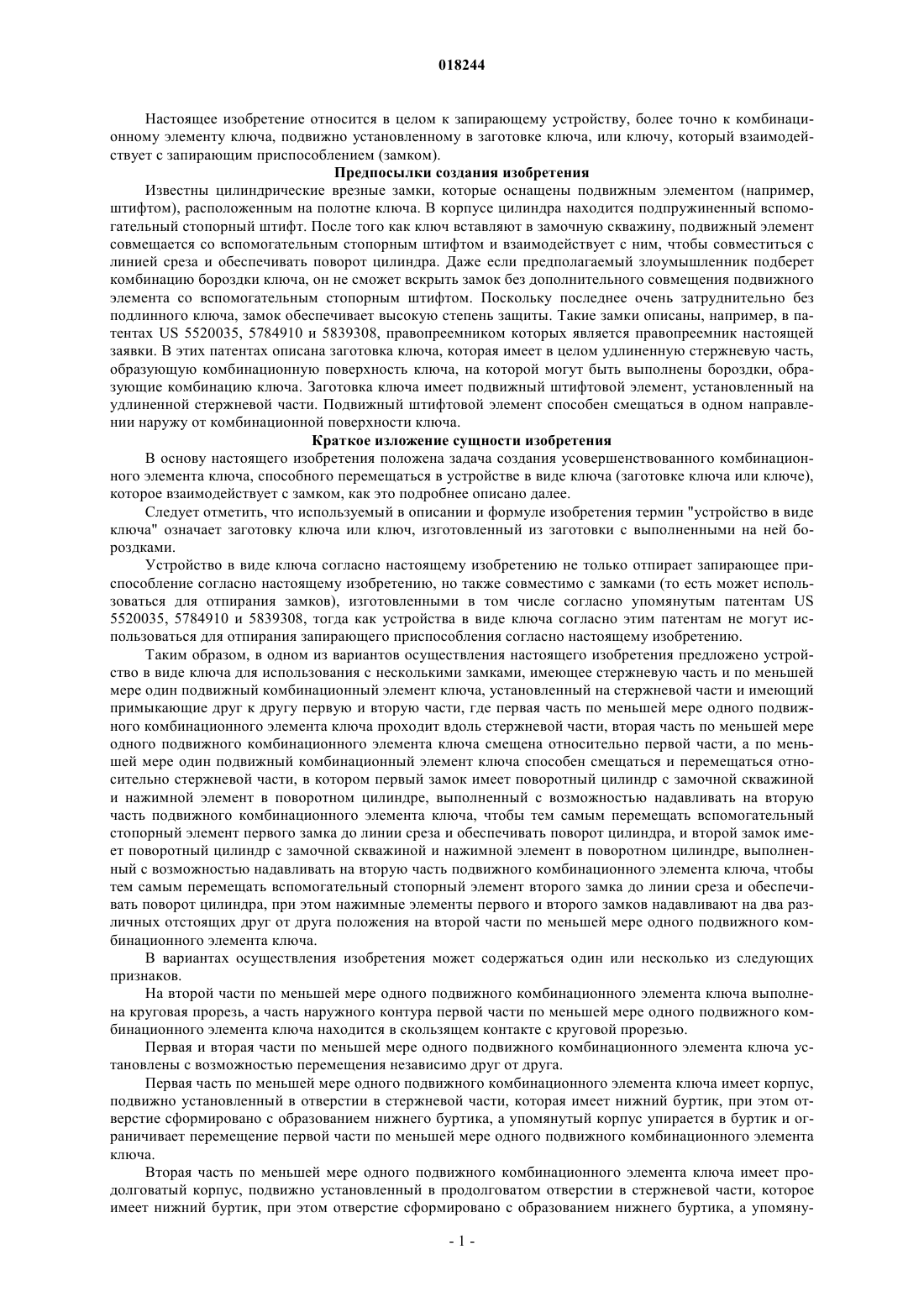

В изобретении описано устройство в виде ключа для использования с несколькими замками,имеющее стержневую часть и по меньшей мере один подвижный комбинационный элемент ключа, установленный на стержневой части и имеющий примыкающие друг к другу первую и вторую части, где первая часть по меньшей мере одного подвижного комбинационного элемента ключа проходит вдоль стержневой части, а вторая часть по меньшей мере одного подвижного комбинационного элемента ключа смещена относительно первой части. Настоящее изобретение относится в целом к запирающему устройству, более точно к комбинационному элементу ключа, подвижно установленному в заготовке ключа, или ключу, который взаимодействует с запирающим приспособлением (замком). Предпосылки создания изобретения Известны цилиндрические врезные замки, которые оснащены подвижным элементом (например,штифтом), расположенным на полотне ключа. В корпусе цилиндра находится подпружиненный вспомогательный стопорный штифт. После того как ключ вставляют в замочную скважину, подвижный элемент совмещается со вспомогательным стопорным штифтом и взаимодействует с ним, чтобы совместиться с линией среза и обеспечивать поворот цилиндра. Даже если предполагаемый злоумышленник подберет комбинацию бороздки ключа, он не сможет вскрыть замок без дополнительного совмещения подвижного элемента со вспомогательным стопорным штифтом. Поскольку последнее очень затруднительно без подлинного ключа, замок обеспечивает высокую степень защиты. Такие замки описаны, например, в патентах US 5520035, 5784910 и 5839308, правопреемником которых является правопреемник настоящей заявки. В этих патентах описана заготовка ключа, которая имеет в целом удлиненную стержневую часть,образующую комбинационную поверхность ключа, на которой могут быть выполнены бороздки, образующие комбинацию ключа. Заготовка ключа имеет подвижный штифтовой элемент, установленный на удлиненной стержневой части. Подвижный штифтовой элемент способен смещаться в одном направлении наружу от комбинационной поверхности ключа. Краткое изложение сущности изобретения В основу настоящего изобретения положена задача создания усовершенствованного комбинационного элемента ключа, способного перемещаться в устройстве в виде ключа (заготовке ключа или ключе),которое взаимодействует с замком, как это подробнее описано далее. Следует отметить, что используемый в описании и формуле изобретения термин "устройство в виде ключа" означает заготовку ключа или ключ, изготовленный из заготовки с выполненными на ней бороздками. Устройство в виде ключа согласно настоящему изобретению не только отпирает запирающее приспособление согласно настоящему изобретению, но также совместимо с замками (то есть может использоваться для отпирания замков), изготовленными в том числе согласно упомянутым патентам US 5520035, 5784910 и 5839308, тогда как устройства в виде ключа согласно этим патентам не могут использоваться для отпирания запирающего приспособления согласно настоящему изобретению. Таким образом, в одном из вариантов осуществления настоящего изобретения предложено устройство в виде ключа для использования с несколькими замками, имеющее стержневую часть и по меньшей мере один подвижный комбинационный элемент ключа, установленный на стержневой части и имеющий примыкающие друг к другу первую и вторую части, где первая часть по меньшей мере одного подвижного комбинационного элемента ключа проходит вдоль стержневой части, вторая часть по меньшей мере одного подвижного комбинационного элемента ключа смещена относительно первой части, а по меньшей мере один подвижный комбинационный элемент ключа способен смещаться и перемещаться относительно стержневой части, в котором первый замок имеет поворотный цилиндр с замочной скважиной и нажимной элемент в поворотном цилиндре, выполненный с возможностью надавливать на вторую часть подвижного комбинационного элемента ключа, чтобы тем самым перемещать вспомогательный стопорный элемент первого замка до линии среза и обеспечивать поворот цилиндра, и второй замок имеет поворотный цилиндр с замочной скважиной и нажимной элемент в поворотном цилиндре, выполненный с возможностью надавливать на вторую часть подвижного комбинационного элемента ключа, чтобы тем самым перемещать вспомогательный стопорный элемент второго замка до линии среза и обеспечивать поворот цилиндра, при этом нажимные элементы первого и второго замков надавливают на два различных отстоящих друг от друга положения на второй части по меньшей мере одного подвижного комбинационного элемента ключа. В вариантах осуществления изобретения может содержаться один или несколько из следующих признаков. На второй части по меньшей мере одного подвижного комбинационного элемента ключа выполнена круговая прорезь, а часть наружного контура первой части по меньшей мере одного подвижного комбинационного элемента ключа находится в скользящем контакте с круговой прорезью. Первая и вторая части по меньшей мере одного подвижного комбинационного элемента ключа установлены с возможностью перемещения независимо друг от друга. Первая часть по меньшей мере одного подвижного комбинационного элемента ключа имеет корпус,подвижно установленный в отверстии в стержневой части, которая имеет нижний буртик, при этом отверстие сформировано с образованием нижнего буртика, а упомянутый корпус упирается в буртик и ограничивает перемещение первой части по меньшей мере одного подвижного комбинационного элемента ключа. Вторая часть по меньшей мере одного подвижного комбинационного элемента ключа имеет продолговатый корпус, подвижно установленный в продолговатом отверстии в стержневой части, которое имеет нижний буртик, при этом отверстие сформировано с образованием нижнего буртика, а упомяну-1 018244 тый корпус упирается в буртик и ограничивает перемещение второй части по меньшей мере одного подвижного комбинационного элемента ключа. На противоположных сторонах стержневой части может быть установлена пара подвижных комбинационных элементов ключа. В таком варианте осуществления первая часть каждого из подвижных комбинационных элементов ключа имеет первый корпус, подвижно установленный в отверстии в стержневой части, которое сформировано с образованием нижнего буртика, при этом первый корпус упирается в буртик и ограничивает перемещение первой части по меньшей мере одного подвижного комбинационного элемента ключа, вторая часть каждого из подвижных комбинационных элементов ключа имеет второй продолговатый корпус, подвижно установленный в продолговатом отверстии в стержневой части, которое сформировано с образованием нижнего буртика, при этом продолговатый корпус упирается в буртик и ограничивает перемещение второй части по меньшей мере одного подвижного комбинационного элемента ключа, каждый первый корпус имеет отходящий от него стержень, а каждый продолговатый корпус имеет выемку, при этом стержень одного из подвижных комбинационных элементов ключа входит в прорезь продолговатого корпуса другого подвижного комбинационного элемента ключа. В одном из вариантов осуществления настоящего изобретения также предложена комбинация из замка и ключа, содержащая устройство в виде ключа, имеющее стержневую часть и по меньшей мере один подвижный комбинационный элемент ключа, установленный на стержневой части и имеющий первую и вторую части, примыкающие друг к другу, где первая часть по меньшей мере одного подвижного комбинационного элемента ключа проходит вдоль стержневой части, вторая часть по меньшей мере одного подвижного комбинационного элемента ключа смещена относительно первой части, по меньшей мере один подвижный комбинационный элемент ключа способен перемещаться относительно стержневой части, а замок имеет поворотный цилиндр с замочной скважиной и нажимной элемент в поворотном цилиндре, надавливающий на вторую часть по меньшей мере одного подвижного комбинационного элемента ключа, чтобы тем самым перемещать вспомогательный стопорный элемент второго замка до линии среза и обеспечивать поворот цилиндра, при этом нажимной элемент не лежит на одной прямой со вспомогательным стопорным элементом. Комбинация из замка и ключа может дополнительно содержать колпачок, который установлен в отверстии в поворотном цилиндре и закрывает нажимной элемент в поворотном цилиндре, при этом верхний контур колпачка закруглен и имеет частично цилиндрическую форму, соответствующую форме наружного контура поворотного цилиндра. Верхний контур колпачка обеспечивает центрирование колпачка и его правильное расположение в отверстии. Краткое описание чертежей Настоящее изобретение будет более полно понято из следующего далее подробного описания со ссылкой на чертежи, на которых: на фиг. 1 А и 1 Б показаны упрощенные виды сверху устройства в виде ключа, содержащего подвижный комбинационный элемент ключа, который в одном из вариантов осуществления настоящего изобретения выполнен выступающим и находящимся на одном уровне с полотном устройства в виде ключа; на фиг. 2 А и 2 Б показаны упрощенные виды в разрезе устройства в виде ключа, показанного на фиг. 1 А и 1 Б, соответственно по линиям А-А и В-В на фиг. 1 А и 1 Б; на фиг. 3 А и 3 Б показаны упрощенные наглядные представления в разобранном виде устройства в виде ключа, показанного на фиг. 1 А и 1 Б, соответственно; на фиг. 3 В показан вид вблизи комбинационного элемента ключа, показанного на фиг. 3 А; на фиг. 4 А, 4 Б и 4 В показаны упрощенные виды сбоку, в разрезе и наглядное представление соответственно известного из уровня техники запирающего приспособления, которое имеет штифтовой цилиндр со вспомогательным стопорным элементом, который взаимодействует с подвижным элементом устройства в виде ключа с целью совмещения с линией среза и обеспечения поворота цилиндра; на фиг. 5 А показан упрощенный вид сбоку известного из уровня техники устройства в виде ключа,вставленного в замочную скважину известного из уровня техники штифтового цилиндра, при этом вспомогательный стопорный элемент находится на линии среза и соприкасается с подвижным элементом устройства в виде ключа; на фиг. 5 Б показан упрощенный вид сбоку показанного на фиг. 1 А и 1 Б устройства в виде ключа,которое вставлено в замочную скважину известного из уровня техники штифтового цилиндра, при этом вспомогательный стопорный элемент находится на линии среза и соприкасается с подвижным элементом устройства в виде ключа, показанного на фиг. 1 А и 1 Б; на фиг. 6 А показан соответствующий фиг. 5 А упрощенный вид в разрезе известного из уровня техники устройства в виде ключа, которое вставлено в замочную скважину известного из уровня техники штифтового цилиндра; на фиг. 6 Б показан соответствующий фиг. 5 Б упрощенный вид в разрезе показанного на фиг. 1 А и 1 Б устройства в виде ключа, которое вставлено в замочную скважину известного из уровня техники штифтового цилиндра; на фиг. 7 А показан упрощенный вид сбоку показанного на фиг. 1 А и 1 Б устройства в виде ключа,-2 018244 которое вставлено в замочную скважину штифтового цилиндра запирающего приспособления, сконструированного согласно одному из вариантов осуществления настоящего изобретения, при этом вспомогательный стопорный элемент находится на линии среза и соприкасается с подвижным элементом устройства в виде ключа, показанного на фиг. 1 А и 1 Б; на фиг. 7 Б показан упрощенный вид сбоку известного из уровня техники устройства в виде ключа,которое вставлено в такую же замочную скважину штифтового цилиндра показанного на фиг. 7 А запирающего приспособления, при этом вспомогательный стопорный элемент не находится на линии среза; на фиг. 8 А показан соответствующий фиг. 7 А упрощенный вид в разрезе показанного на фиг. 1 А и 1 Б устройства в виде ключа, которое вставлено в замочную скважину штифтового цилиндра; на фиг. 8 Б показан соответствующий фиг. 7 Б упрощенный вид в разрезе известного из уровня техники устройства в виде ключа, которое вставлено в замочную скважину штифтового цилиндра; на фиг. 9 А, 9 Б и 9 В показаны упрощенные виды вид сбоку, в разрезе и наглядное представление соответственно показанного на фиг. 7 А запирающего приспособления, сконструированного согласно одному из вариантов осуществления настоящего изобретения; и на фиг. 10 А, 10 Б и 10 В показаны упрощенные виды вид сбоку, в разрезе и наглядное представление соответственно показанного на фиг. 7 А запирающего приспособления, сконструированного согласно другому варианту осуществления настоящего изобретения. Подробное описание вариантов осуществления Рассмотрим фиг. 1 А-3 В, на которых проиллюстрировано устройство 10 в виде ключа, сконструированное и действующее согласно одному из неограничивающих вариантов осуществления настоящего изобретения. Устройство 10 в виде ключа имеет в целом удлиненную стержневую часть 12, проходящую вдоль оси 14 и образующую первую и вторую в целом плоские противоположно направленные комбинационные поверхности 16 и 18 ключа. Устройство 10 в виде ключа может поставляться в виде заготовки ключа, не имеющей или преимущественно не имеющей выполненных на ней бороздок (бороздки ключа выполняются позднее слесарем и т.п.). Устройство 10 в виде ключа может иметь ряд бороздок 20, которые образуют комбинацию ключа, сформированную вдоль первой комбинационной поверхности 16 ключа и(или) второй комбинационной поверхности 18 ключа. Соответственно устройство 10 в виде ключа может представлять собой двусторонний ключ с симметричными комбинационными поверхностями 16 и 18. В качестве альтернативы устройство 10 в виде ключа может иметь одну комбинационную поверхность или различные комбинационные поверхности. На удлиненной стержневой части 12 установлен один или несколько подвижных комбинационных элементов 22 ключа. Подвижный комбинационный элемент 22 ключа имеет первую и вторую части 24 и 26, примыкающие друг к другу. Первая часть 24 проходит вдоль стержневой части 12, например вдоль оси 28 направляющей замочной скважины (иными словами, произвольной исходной оси, проходящей вдоль ключа), а вторая часть 26 смещена относительно первой части 24, например проходит параллельно оси 28 направляющей замочной скважины. В проиллюстрированном варианте осуществления бороздки 20 ключа выполнены вдоль оси 28 направляющей замочной скважины. Ось 28 направляющей замочной скважины проходит параллельно или лежит на одной линии с осью 14 стержня. Подвижный комбинационный элемент 22 ключа способен перемещаться в направлении под прямым углом к первой и второй комбинационным поверхностям 16 и 18 ключа. Согласно одному из неограничивающих вариантов осуществления настоящего изобретения первая и вторая части 24 и 26 подвижного комбинационного элемента 22 ключа перемещаются независимо друг от друга. Рассмотрим, в частности, фиг. 3 В. Согласно одному из неограничивающих вариантов осуществления настоящего изобретения первая часть 24 имеет корпус (например, в целом цилиндрический корпус),подвижно установленный в отверстии 30 в удлиненной стержневой части 12. Отверстие 30 сформировано с образованием нижнего буртика 32 (например, отверстие 30 является раззенкованным отверстием). Корпус первой части 24 упирается в буртик 32 и ограничивает перемещение первой части 24 под прямым углом к первой и второй комбинационным поверхностям 16 и 18 ключа. Вторая часть 26 имеет продолговатый корпус, подвижно установленный в продолговатом отверстии 34 в удлиненной стержневой части 12. Продолговатое отверстие 34 сформировано с образованием нижнего буртика 36. Продолговатый корпус упирается в буртик 36 и ограничивает перемещение второй части 26 под прямым углом к первой и второй комбинационным поверхностям 16 и 18 ключа. Согласно одному из неограничивающих вариантов осуществления настоящего изобретения вторая часть 26 имеет круговую прорезь 38, при этом часть наружного контура первой части 24 находится в скользящем контакте с круговой прорезью 38. За счет скольжения обоих элементов в круговой прорези 38 предотвращается их захват во время применения устройства в виде ключа в замке. (Как пояснено далее, нажимной элемент способен надавливать на различные места второй части 26. Одно из надавливаемых мест способно создавать крутящий момент в элементе 22. Если бы первая часть 24 не находилась в скользящем контакте с круговой прорезью 38, мог бы происходить захват элементов вследствие крутящего момента. Скользящий контакт препятствует созданию крутящего момента и тем самым препятству-3 018244 ет захвату.). Согласно одному из неограничивающих вариантов осуществления настоящего изобретения устройство 10 в виде ключа имеет пару подвижных комбинационных элементов 22 ключа, один из которых установлен на первой комбинационной поверхности 16 ключа, а другой установлен на второй комбинационной поверхности 18 ключа. Корпус первой части 24 может иметь отходящий от него стержень 40, а продолговатый корпус второй части 26 может иметь выемку 42, при этом стержень 40 одного из подвижных комбинационных элементов ключа входит (например, путем тугой прессовой посадки) в выемку 42 другого из подвижных комбинационных элементов ключа. Устройство 10 в виде ключа отпирает не только запирающее приспособление согласно настоящему изобретению, но также совместимо с замками (то есть может использоваться для отпирания замков), изготовленными в том числе согласно упомянутым патентам US 5520035, 5784910 и 5839308, тогда как устройства в виде ключа согласно этим патентам не могут использоваться для отпирания запирающего приспособления согласно настоящему изобретению, что будет пояснено далее. Рассмотрим фиг. 4 А-4 В, на которых проиллюстрировано известное из уровня техники запирающее приспособление, именуемое первым замком, такое как замок, изготовленный в том числе согласно упомянутым патентам US 5520035, 5784910 и 5839308. Первый замок имеет поворотный цилиндр 50 с замочной скважиной 52. На фиг. 5 А и 6 А проиллюстрировано применение известного из уровня техники ключа 56, такого как ключ, изготовленный в том числе согласно упомянутым патентам US 5520035,5784910 и 5839308. Вспомогательный стопорный элемент 54 способен перемещаться до линии 57 среза(наружной окружности цилиндра 50) с помощью соответствующего ключа, вставленного в замочную скважину 52. Вспомогательный стопорный элемент 54 показан как телескопический штифт, но также могут использоваться стопорные элементы других типов. Ключ 56 вставляют в замочную скважину 52. Ключ 56 имеет подвижный комбинационный элемент 58. При совмещении и соприкосновении с подвижным комбинационным элементом 58 ключа вспомогательный стопорный элемент 54 способен перемещаться до линии 57 среза и тем самым обеспечивать поворот цилиндра 50. В цилиндре 50 расположен нажимной элемент 59, который обеспечивает прижимающее усилие (например, посредством спиральной пружины), которая заставляет подвижный комбинационный элемент 58 ключа прижиматься к вспомогательному стопорному элементу 54. Следует отметить, что ключ 56 является симметричным ключом и,следовательно, имеет два подвижных комбинационных элемента 58. Рассмотрим фиг. 5 Б и 6 Б, на которых проиллюстрировано показанное на фиг. 1 А и 1 Б устройство 10 в виде ключа, которое вставлено в замочную скважину 52 известного из уровня техники штифтового цилиндра 50. Нажимной элемент 59 надавливает на "верхнюю" вторую часть 26 ("верхнюю" согласно чертежу) подвижного комбинационного элемента 22 ключа, при этом "нижняя" первая часть подвижного комбинационного элемента 22 ключа совмещается и соприкасается с вспомогательным стопорным элементом 54, в результате чего вспомогательный стопорный элемент 54 находится на линии 57 среза и обеспечивает поворот цилиндра 50. Следовательно, устройство 10 в виде ключа согласно настоящему изобретению отпирает известное из уровня техники запирающее приспособление. Рассмотрим фиг. 7 А и 8 А, на которых проиллюстрировано устройство 10 в виде ключа, вставленное в замочную скважину 62 штифтового цилиндра 60 запирающего приспособления, сконструированного согласно одному из вариантов осуществления настоящего изобретения. Запирающее приспособление согласно этому варианту осуществления имеет нажимной элемент 66, который надавливает на "верхнюю" вторую часть 26 подвижного комбинационного элемента 22 ключа, при этом "нижняя" первая часть подвижного комбинационного элемента 22 ключа совмещается и соприкасается с вспомогательным стопорным элементом 64, в результате чего вспомогательный стопорный элемент 64 находится на линии 67 среза и обеспечивает поворот цилиндра 60. Следовательно, устройство 10 в виде ключа согласно настоящему изобретению отпирает запирающее приспособление согласно настоящему изобретению. Следует отметить, что нажимной элемент 66 согласно этому варианту осуществления смещен (не лежит на одной линии) относительно вспомогательного стопорного элемента 64. В этом состоит отличие от проиллюстрированного на фиг. 5 А-6 Б известного из уровня техники замка, у которого нажимной элемент 59 лежит на одной линии со вспомогательным стопорным элементом 54. Также следует отметить,что в отличие от известного уровня техники нажимной элемент 66 согласно этому варианту осуществления необязательно имеет форму штифта и может иметь сферическую форму или другие формы. Рассмотрим фиг. 7 Б и 8 Б, на которых проиллюстрирован известный из уровня техники ключ 56,вставленный в такую же замочную скважину 62 штифтового цилиндра 60. Как показано на фиг. 8 Б, за счет смещения нажимного элемента 66 известный из уровня техники подвижный комбинационный элемент 58 ключа не способен перемещать вспомогательный стопорный элемент 64 до линии 67 среза. (Отсутствует надавливающее усилие на элемент 58 со стороны нажимного элемента 66.) Следовательно,известный из уровня техники ключ 56 не способен отпирать запирающее приспособление согласно настоящему изобретению. Рассмотрим фиг. 9 А-9 В, на которых проиллюстрировано показанное на фиг. 7 А запирающее приспособление, сконструированное согласно одному из вариантов осуществления настоящего изобретения. В отверстии 68 цилиндра 60 может быть установлен нажимной элемент 66. Спиральная пружина 70 может обеспечивать надавливающее усилие, и может быть предусмотрен колпачок 72, чтобы закрывать и фиксировать нажимной элемент 66 и пружину 70 в цилиндре 60. Колпачок 72 имеет круглое поперечное сечение, чтобы входить в круглое отверстие 68 (например, путем тугой прессовой посадки), а верхний контур колпачка 72 закруглен и имеет частично цилиндрическую форму, соответствующую форме наружного контура цилиндра 60. Этот закругленный частично цилиндрический контур колпачка 73 обеспечивает центрирование колпачка 72 и его правильное расположение в отверстии 68. Рассмотрим фиг. 10 А, 10 Би 10 В, на которых проиллюстрировано показанное на фиг. 7 А запирающее приспособление, сконструированное согласно другому варианту осуществления настоящего изобретения. Как упомянуто выше, нажимной элемент 66 является необязательно сферическим. В этом варианте осуществления предусмотрен нажимной элемент 66 А, имеющий язычки 74, которые сопряжены с канавками 76, выполненными в колпачке 78. В объем настоящего изобретения входят комбинации и подкомбинации описанных выше признаков, а также их модификации и разновидности, которые смогли бы предложить специалисты в данной области техники после ознакомления с изложенным выше описанием и которые не известны из уровня техники. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ключ (10), содержащий стержневую часть (12) и по меньшей мере один подвижный комбинационный элемент (22), установленный на упомянутой стержневой части (12) и содержащий примыкающие друг к другу первую и вторую части (24, 26), обеспечивающие взаимодействие нажимного и стопорного элементов замка, где первая часть проходит вдоль стержневой части (12), при этом по меньшей мере один подвижный комбинационный элемент (22) ключа способен перемещаться относительно стержневой части (12); при этом ключ (10) предназначен для использования с несколькими разными замками, каждый из которых содержит поворотный цилиндр (50, 60) с замочной скважиной (52, 62) и нажимной элемент (59,66) в поворотном цилиндре (50, 60), выполненный с возможностью надавливать на вторую часть (26) подвижного комбинационного элемента (22) ключа, тем самым перемещать стопорный элемент (54, 64) замка до линии среза (57, 67) поворотного цилиндра (50, 60) и обеспечивать возможность поворота поворотного цилиндра (50, 60) для открывания или закрывания замка; при этом нажимные элементы (59, 66) разных замков выполнены с возможностью надавливать на два различных смещенных друг относительно друга участка на второй части (26) подвижного комбинационного элемента (22) ключа. 2. Ключ (10) по п.1, в котором вторая часть (26) подвижного комбинационного элемента (22) имеет круговую прорезь (38), а часть наружного контура первой части (24) подвижного комбинационного элемента (22) ключа находится в скользящем контакте со стенками упомянутой круговой прорези (38). 3. Ключ (10) по п.1 или 2, в котором первая и вторая части (24, 26) подвижного комбинационного элемента (22) установлены с возможностью перемещения независимо друг от друга. 4. Ключ (10) по любому из предшествующих пунктов, в котором первая часть (24) подвижного комбинационного элемента (22) имеет корпус, подвижно установленный в отверстии (30) в стержневой части (12), при этом отверстие (30) сформировано с образованием нижнего буртика (32), а упомянутый корпус упирается в буртик (32) и ограничивает перемещение первой части (24) подвижного комбинационного элемента (22). 5. Ключ (10) по любому из предшествующих пунктов, в котором вторая часть (26) подвижного комбинационного элемента (22) имеет продолговатый корпус, подвижно установленный в продолговатом отверстии (34) в стержневой части (12), при этом отверстие (34) сформировано с образованием нижнего буртика (36), а упомянутый продолговатый корпус упирается в буртик (36) и ограничивает перемещение второй части (26) подвижного комбинационного элемента (22). 6. Ключ (10) по любому из предшествующих пунктов, который содержит два подвижных комбинационных элемента (22) ключа, установленных на противоположных сторонах стержневой части (12). 7. Ключ (10) по п.6, в котором первая часть (24) каждого из подвижных комбинационных элементов(22) имеет первый корпус, подвижно установленный в отверстии (30) в стержневой части (12), которое сформировано с образованием нижнего буртика (32), при этом первый корпус упирается в буртик (32) и ограничивает перемещение первой части (24) подвижного комбинационного элемента (22), а вторая часть (26) каждого из подвижных комбинационных элементов (22) ключа имеет второй продолговатый корпус, подвижно установленный в продолговатом отверстии (34) в стержневой части (12), которое сформировано с образованием нижнего буртика (36), при этом продолговатый корпус упирается в буртик(36) и ограничивает перемещение второй части (26) подвижного комбинационного элемента (22), при этом каждый первый корпус имеет отходящий от него стержень (40), а каждый продолговатый корпус имеет выемку (42), при этом стержень (40) первого корпуса одного из подвижных комбинационных элементов (22) ключа входит в выемку продолговатого корпуса другого подвижного комбинационного эле-5 018244 мента (22). 8. Комбинация из замка и ключа, в которой ключ (10) содержит стержневую часть (12) и по меньшей мере один подвижный комбинационный элемент (22), установленный на упомянутой стержневой части (12) и содержащий примыкающие друг к другу первую и вторую части (24, 26), обеспечивающие взаимодействие нажимного и стопорного элементов замка, где первая часть проходит вдоль стержневой части (12), а вторая часть (26) смещена относительно первой части (24), при этом по меньшей мере один подвижный комбинационный элемент (22) ключа способен перемещаться относительно стержневой части (12); а замок содержит поворотный цилиндр (60) с замочной скважиной (62) и нажимной элемент (66) в поворотном цилиндре (60), выполненный с возможностью надавливать на вторую часть (26) подвижного комбинационного элемента (22) ключа, тем самым перемещать стопорный элемент (64) замка до линии среза (67) поворотного цилиндра (60) и обеспечивать возможность поворота поворотного цилиндра (60) для открывания или закрывания замка; при этом нажимной элемент (66) не лежит на одной прямой со стопорным элементом (64). 9. Комбинация из замка и ключа по п.8, в которой поворотный цилиндр (60) дополнительно содержит колпачок (72), который размещн в отверстии (68) в поворотном цилиндре (60) и закрывает нажимной элемент (66), при этом верхний контур упомянутого колпачка (72) закруглен и имеет частично цилиндрическую форму, соответствующую форме наружного контура поворотного цилиндра (60). 10. Комбинация из замка и ключа по п.9, в которой верхний контур колпачка (72) обеспечивает центрирование колпачка (72) в отверстии (68).
