Сборный элемент модульной конструкции

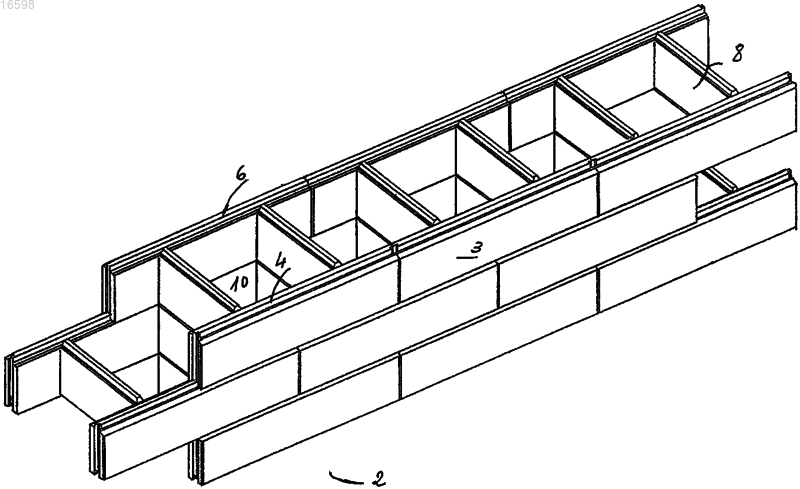

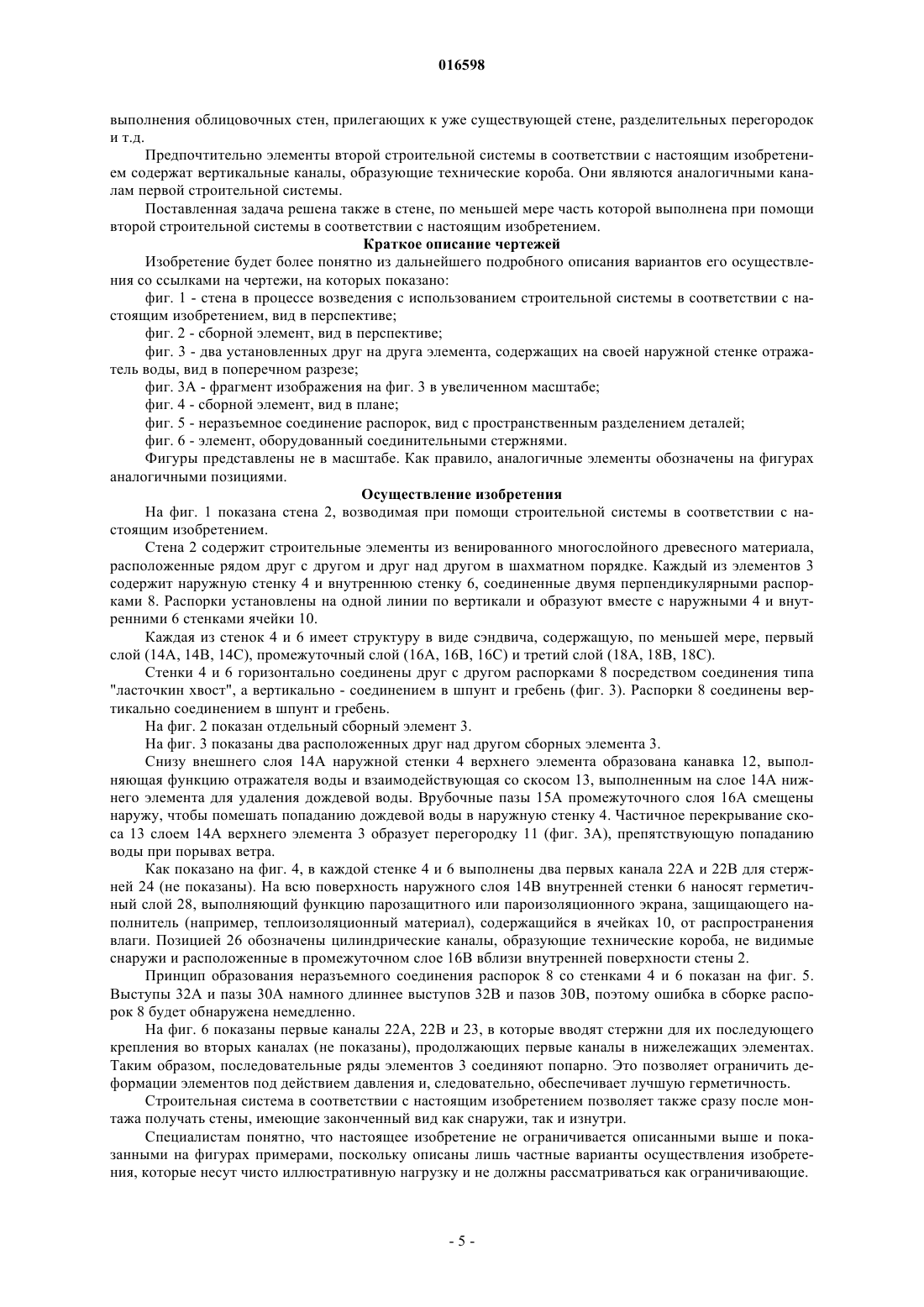

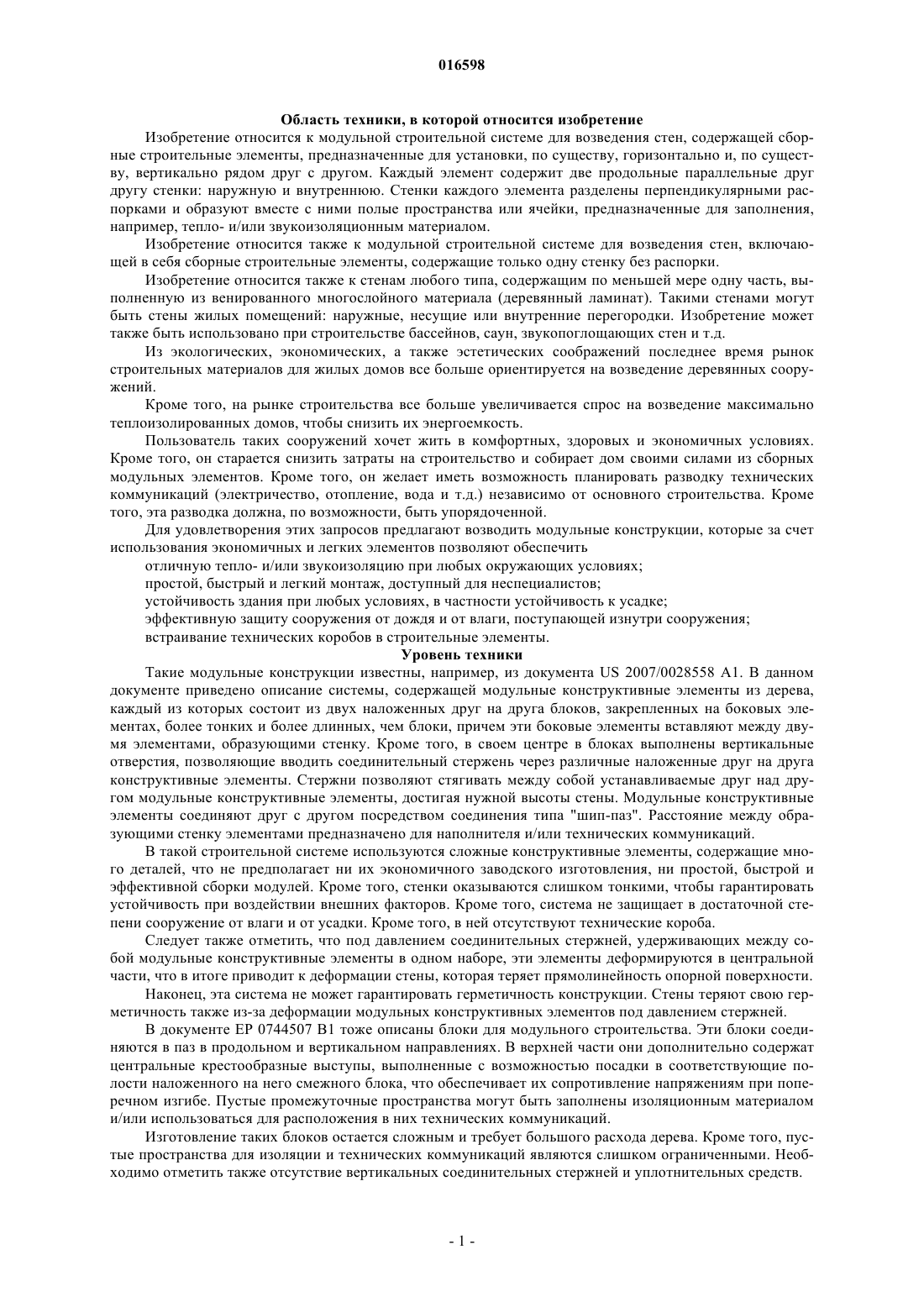

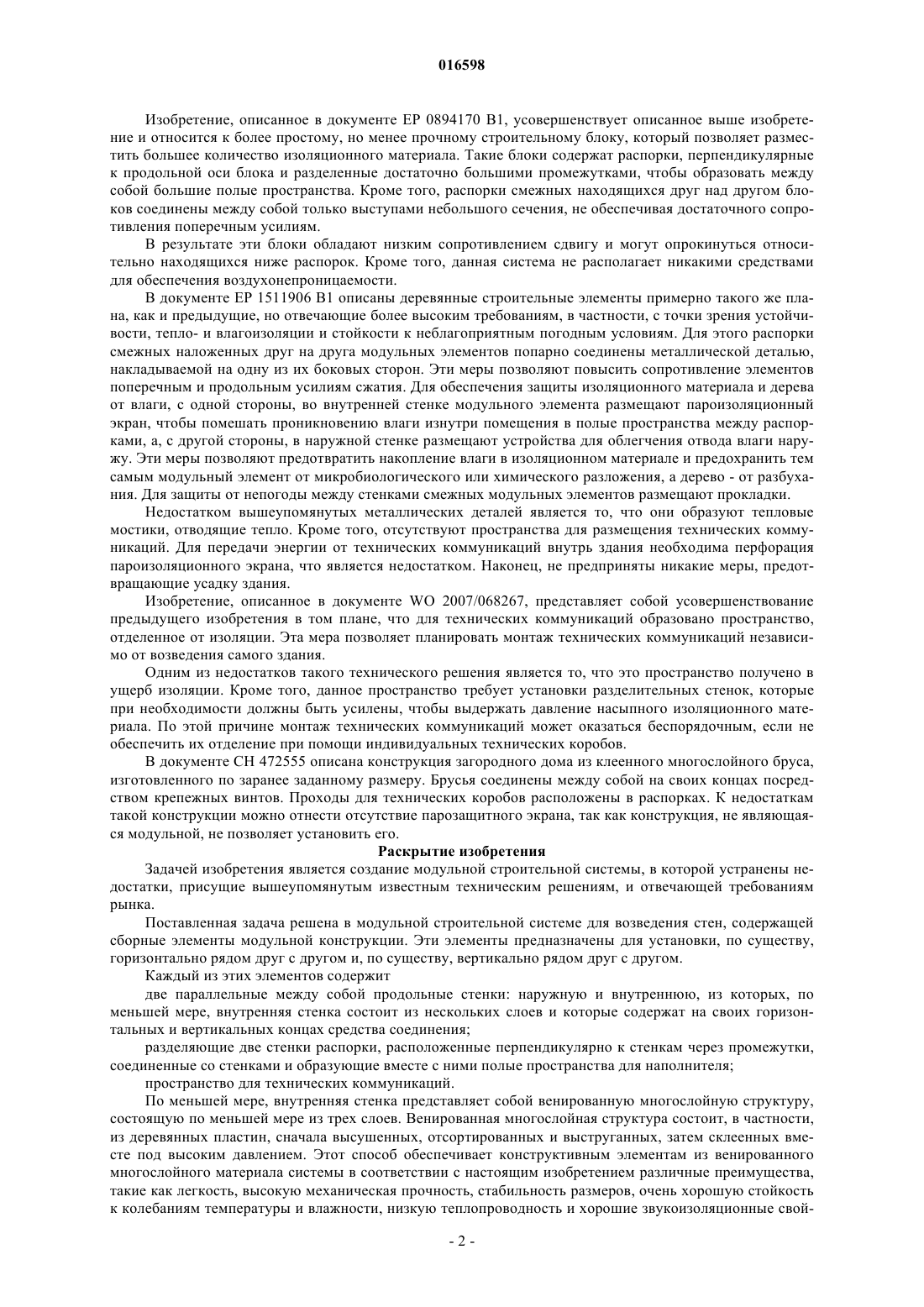

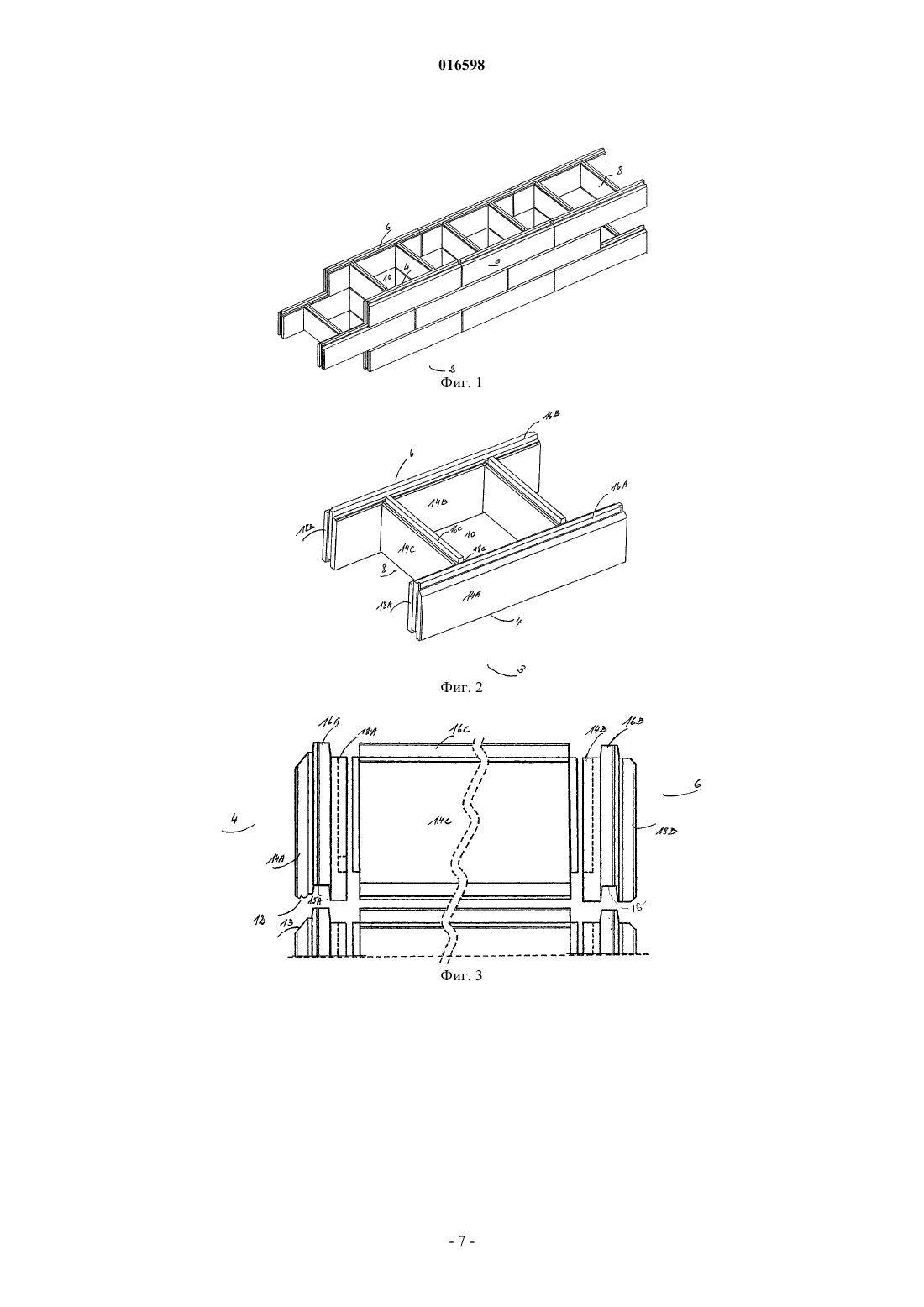

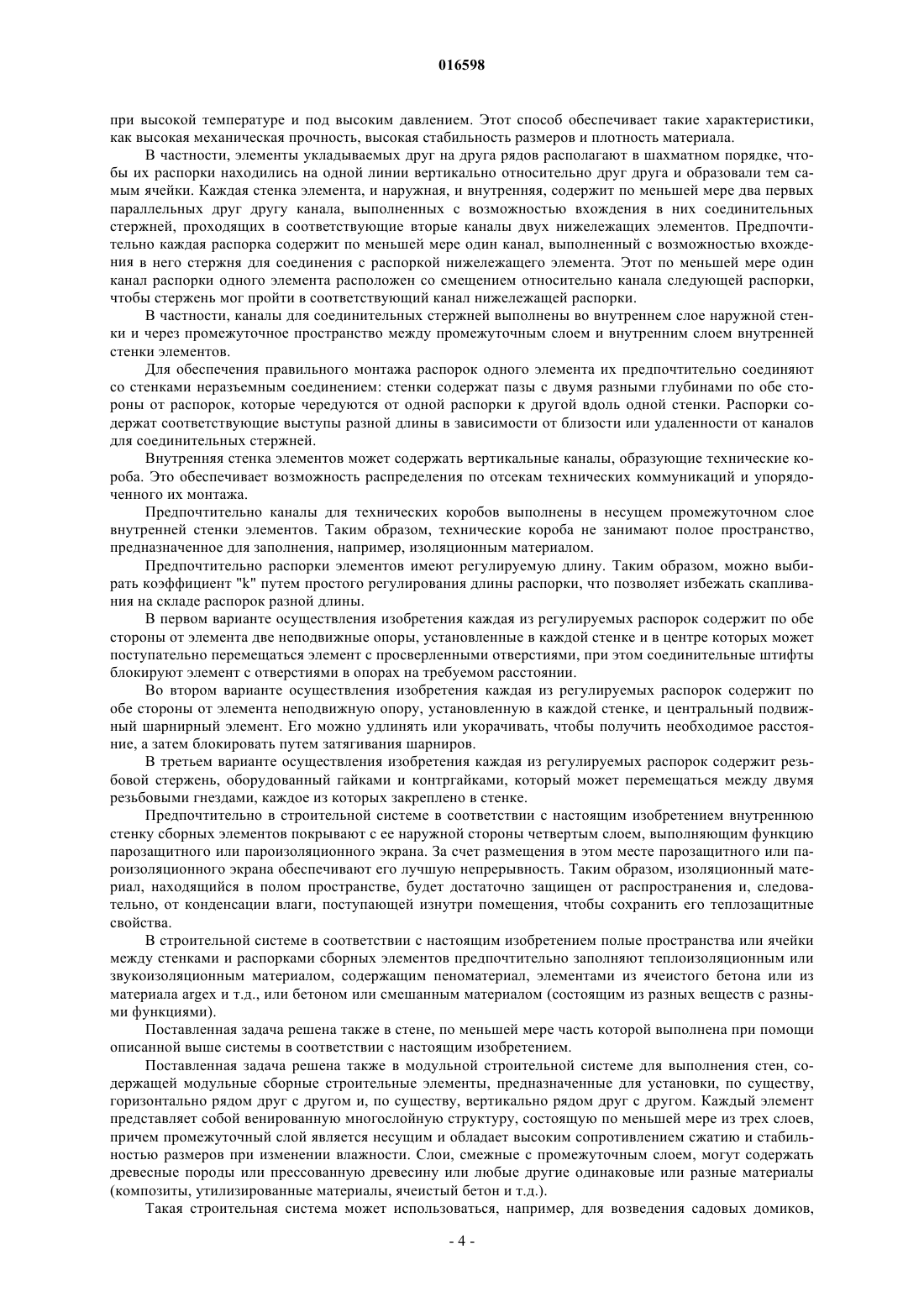

СБОРНЫЙ ЭЛЕМЕНТ МОДУЛЬНОЙ КОНСТРУКЦИИ Изобретение относится к модульной строительной системе для возведения стен (2), содержащей сборные элементы (3), предназначенные для установки, по существу, горизонтально рядом друг с другом и, по существу, вертикально рядом друг с другом. Каждый элемент содержит две параллельные между собой продольные стенки (4, 6): наружную и внутреннюю. Стенки каждого элемента разделены перпендикулярными распорками (8) и образуют вместе с ними ячейки(10), предназначенные для заполнения, например, тепло- и/или звукоизоляционным материалом. Изобретение относится также к другой модульной строительной системе для возведения стен,включающей в себя сборные строительные элементы, содержащие только одну венированную многослойную структуру, состоящую по меньшей мере из трех слоев без распорок.(71)(72)(73) Заявитель, изобретатель и патентовладелец: ВАН ХОРЕНБЕЕК ПАТРИК (BE) 016598 Область техники, в которой относится изобретение Изобретение относится к модульной строительной системе для возведения стен, содержащей сборные строительные элементы, предназначенные для установки, по существу, горизонтально и, по существу, вертикально рядом друг с другом. Каждый элемент содержит две продольные параллельные друг другу стенки: наружную и внутреннюю. Стенки каждого элемента разделены перпендикулярными распорками и образуют вместе с ними полые пространства или ячейки, предназначенные для заполнения,например, тепло- и/или звукоизоляционным материалом. Изобретение относится также к модульной строительной системе для возведения стен, включающей в себя сборные строительные элементы, содержащие только одну стенку без распорки. Изобретение относится также к стенам любого типа, содержащим по меньшей мере одну часть, выполненную из венированного многослойного материала (деревянный ламинат). Такими стенами могут быть стены жилых помещений: наружные, несущие или внутренние перегородки. Изобретение может также быть использовано при строительстве бассейнов, саун, звукопоглощающих стен и т.д. Из экологических, экономических, а также эстетических соображений последнее время рынок строительных материалов для жилых домов все больше ориентируется на возведение деревянных сооружений. Кроме того, на рынке строительства все больше увеличивается спрос на возведение максимально теплоизолированных домов, чтобы снизить их энергоемкость. Пользователь таких сооружений хочет жить в комфортных, здоровых и экономичных условиях. Кроме того, он старается снизить затраты на строительство и собирает дом своими силами из сборных модульных элементов. Кроме того, он желает иметь возможность планировать разводку технических коммуникаций (электричество, отопление, вода и т.д.) независимо от основного строительства. Кроме того, эта разводка должна, по возможности, быть упорядоченной. Для удовлетворения этих запросов предлагают возводить модульные конструкции, которые за счет использования экономичных и легких элементов позволяют обеспечить отличную тепло- и/или звукоизоляцию при любых окружающих условиях; простой, быстрый и легкий монтаж, доступный для неспециалистов; устойчивость здания при любых условиях, в частности устойчивость к усадке; эффективную защиту сооружения от дождя и от влаги, поступающей изнутри сооружения; встраивание технических коробов в строительные элементы. Уровень техники Такие модульные конструкции известны, например, из документа US 2007/0028558 А 1. В данном документе приведено описание системы, содержащей модульные конструктивные элементы из дерева,каждый из которых состоит из двух наложенных друг на друга блоков, закрепленных на боковых элементах, более тонких и более длинных, чем блоки, причем эти боковые элементы вставляют между двумя элементами, образующими стенку. Кроме того, в своем центре в блоках выполнены вертикальные отверстия, позволяющие вводить соединительный стержень через различные наложенные друг на друга конструктивные элементы. Стержни позволяют стягивать между собой устанавливаемые друг над другом модульные конструктивные элементы, достигая нужной высоты стены. Модульные конструктивные элементы соединяют друг с другом посредством соединения типа "шип-паз". Расстояние между образующими стенку элементами предназначено для наполнителя и/или технических коммуникаций. В такой строительной системе используются сложные конструктивные элементы, содержащие много деталей, что не предполагает ни их экономичного заводского изготовления, ни простой, быстрой и эффективной сборки модулей. Кроме того, стенки оказываются слишком тонкими, чтобы гарантировать устойчивость при воздействии внешних факторов. Кроме того, система не защищает в достаточной степени сооружение от влаги и от усадки. Кроме того, в ней отсутствуют технические короба. Следует также отметить, что под давлением соединительных стержней, удерживающих между собой модульные конструктивные элементы в одном наборе, эти элементы деформируются в центральной части, что в итоге приводит к деформации стены, которая теряет прямолинейность опорной поверхности. Наконец, эта система не может гарантировать герметичность конструкции. Стены теряют свою герметичность также из-за деформации модульных конструктивных элементов под давлением стержней. В документе EP 0744507 B1 тоже описаны блоки для модульного строительства. Этиблоки соединяются в паз в продольном и вертикальном направлениях. В верхней части они дополнительно содержат центральные крестообразные выступы, выполненные с возможностью посадки в соответствующие полости наложенного на него смежного блока, что обеспечивает их сопротивление напряжениям при поперечном изгибе. Пустые промежуточные пространства могут быть заполнены изоляционным материалом и/или использоваться для расположения в них технических коммуникаций. Изготовление таких блоков остается сложным и требует большого расхода дерева. Кроме того, пустые пространства для изоляции и технических коммуникаций являются слишком ограниченными. Необходимо отметить также отсутствие вертикальных соединительных стержней и уплотнительных средств.-1 016598 Изобретение, описанное в документе EP 0894170 B1, усовершенствует описанное выше изобретение и относится к более простому, но менее прочному строительному блоку, который позволяет разместить большее количество изоляционного материала. Такие блоки содержат распорки, перпендикулярные к продольной оси блока и разделенные достаточно большими промежутками, чтобы образовать между собой большие полые пространства. Кроме того, распорки смежных находящихся друг над другом блоков соединены между собой только выступами небольшого сечения, не обеспечивая достаточного сопротивления поперечным усилиям. В результате эти блоки обладают низким сопротивлением сдвигу и могут опрокинуться относительно находящихся ниже распорок. Кроме того, данная система не располагает никакими средствами для обеспечения воздухонепроницаемости. В документе EP 1511906 B1 описаны деревянные строительные элементы примерно такого же плана, как и предыдущие, но отвечающие более высоким требованиям, в частности, с точки зрения устойчивости, тепло- и влагоизоляции и стойкости к неблагоприятным погодным условиям. Для этого распорки смежных наложенных друг на друга модульных элементов попарно соединены металлической деталью,накладываемой на одну из их боковых сторон. Эти меры позволяют повысить сопротивление элементов поперечным и продольным усилиям сжатия. Для обеспечения защиты изоляционного материала и дерева от влаги, с одной стороны, во внутренней стенке модульного элемента размещают пароизоляционный экран, чтобы помешать проникновению влаги изнутри помещения в полые пространства между распорками, а, с другой стороны, в наружной стенке размещают устройства для облегчения отвода влаги наружу. Эти меры позволяют предотвратить накопление влаги в изоляционном материале и предохранить тем самым модульный элемент от микробиологического или химического разложения, а дерево - от разбухания. Для защиты от непогоды между стенками смежных модульных элементов размещают прокладки. Недостатком вышеупомянутых металлических деталей является то, что они образуют тепловые мостики, отводящие тепло. Кроме того, отсутствуют пространства для размещения технических коммуникаций. Для передачи энергии от технических коммуникаций внутрь здания необходима перфорация пароизоляционного экрана, что является недостатком. Наконец, не предприняты никакие меры, предотвращающие усадку здания. Изобретение, описанное в документе WO 2007/068267, представляет собой усовершенствование предыдущего изобретения в том плане, что для технических коммуникаций образовано пространство,отделенное от изоляции. Эта мера позволяет планировать монтаж технических коммуникаций независимо от возведения самого здания. Одним из недостатков такого технического решения является то, что это пространство получено в ущерб изоляции. Кроме того, данное пространство требует установки разделительных стенок, которые при необходимости должны быть усилены, чтобы выдержать давление насыпного изоляционного материала. По этой причине монтаж технических коммуникаций может оказаться беспорядочным, если не обеспечить их отделение при помощи индивидуальных технических коробов. В документе СН 472555 описана конструкция загородного дома из клеенного многослойного бруса,изготовленного по заранее заданному размеру. Брусья соединены между собой на своих концах посредством крепежных винтов. Проходы для технических коробов расположены в распорках. К недостаткам такой конструкции можно отнести отсутствие парозащитного экрана, так как конструкция, не являющаяся модульной, не позволяет установить его. Раскрытие изобретения Задачей изобретения является создание модульной строительной системы, в которой устранены недостатки, присущие вышеупомянутым известным техническим решениям, и отвечающей требованиям рынка. Поставленная задача решена в модульной строительной системе для возведения стен, содержащей сборные элементы модульной конструкции. Эти элементы предназначены для установки, по существу,горизонтально рядом друг с другом и, по существу, вертикально рядом друг с другом. Каждый из этих элементов содержит две параллельные между собой продольные стенки: наружную и внутреннюю, из которых, по меньшей мере, внутренняя стенка состоит из нескольких слоев и которые содержат на своих горизонтальных и вертикальных концах средства соединения; разделяющие две стенки распорки, расположенные перпендикулярно к стенкам через промежутки,соединенные со стенками и образующие вместе с ними полые пространства для наполнителя; пространство для технических коммуникаций. По меньшей мере, внутренняя стенка представляет собой венированную многослойную структуру,состоящую по меньшей мере из трех слоев. Венированная многослойная структура состоит, в частности,из деревянных пластин, сначала высушенных, отсортированных и выструганных, затем склеенных вместе под высоким давлением. Этот способ обеспечивает конструктивным элементам из венированного многослойного материала системы в соответствии с настоящим изобретением различные преимущества,такие как легкость, высокую механическая прочность, стабильность размеров, очень хорошую стойкость к колебаниям температуры и влажности, низкую теплопроводность и хорошие звукоизоляционные свой-2 016598 ства. Используемый в изобретении венированный многослойный материал содержит несущий промежуточный слой, обладающий высоким сопротивлением сжатию (и, следовательно, усадке) и стабильностью размеров при изменении влажности. Это позволяет избежать, например, усадки в конструкции, которая может привести к заклиниванию дверей или окон. Вышеуказанное заполнение может выполнять несколько функций (звукоизоляция и/или теплоизоляция, механическое усиление и т.д.) или при необходимости может содержать только воздух. Оно может быть также смешанным, т.е. содержать вещества с разными функциями. Предпочтительно различные смежные элементы соединяют между собой с установкой уплотнительных прокладок. В модульной строительной системе в соответствии с настоящим изобретением сборный элемент модульной конструкции может быть блоком или плитой разной высоты, ширины и длины. Длина элементов может достигать 18 м. Ширину элементов (которая соответствует толщине стены) можно выбирать в зависимости от требуемого изоляционного эффекта, т.е. от коэффициента теплопередачи "k". В модульной строительной системе в соответствии с настоящим изобретением предпочтительно,чтобы внешний слой наружной стенки сборного элемента содержал на своей нижней стороне канавку,образующую отражатель воды, и чтобы внешний слой наружной стенки нижележащего элемента содержал на своей верхней стороне скос (водослив). Эти два средства взаимодействуют между собой, удаляя дождевую воду за счет ее стекания. Предпочтительно распорки сборных элементов имеют такую же структуру, как и, по меньшей мере,внутренняя стенка, и занимают, по существу, все поперечное сечение полого пространства этих элементов. Это позволяет повысить устойчивость элементов. В модульной строительной системе в соответствии с настоящим изобретением слои, расположенные по обе стороны от промежуточного слоя распорок, предпочтительно содержат волокна, направленные горизонтально, тогда как промежуточный слой содержит волокна, направленные вертикально. Такая комбинация слоев с пересекающимися волокнами во время испытаний оказалась исключительно устойчивой. Слои с горизонтальными волокнами могут содержать древесные породы или прессованную древесину или любые другие одинаковые или разные материалы (композитные материалы, утилизированные материалы, ячеистый бетон и т.д.). В модульной строительной системе в соответствии с настоящим изобретением распорки вертикально смежных сборных элементов предпочтительно выровнены друг относительно друга и соединены между собой соединением типа "шип-паз". В модульной строительной системе в соответствии с настоящим изобретением распорки различных сборных элементов предпочтительно связаны со стенками путем соединения типа "ласточкин хвост". Этот способ пазового соединения позволяет более надежно соединять внутреннюю и наружную стенки одного элемента, в частности, в случае действия на элемент горизонтального усилия растяжения. В модульной строительной системе в соответствии с настоящим изобретением наружная и внутренняя продольные стенки горизонтально или вертикально смежных элементов предпочтительно соединены между собой соединением типа "шип-паз" или в шпунт и гребень. В модульной строительной системе в соответствии с настоящим изобретением наружная и внутренняя продольные стенки смежных элементов могут быть связаны между собой соединением типа "ласточкин хвост". Этот способ соединения является исключительно надежным, в частности, при действии на сборку находящихся рядом друг с другом сборных элементов горизонтального усилия растяжения. Соединение типа "ласточкин хвост" предпочтительно осуществляют при помощи врубочных пазов, при этом пазы наружной стенки смещают наружу, что препятствует попаданию воды внутрь элементов и,следовательно, увлажнению дерева и изоляционного материала. В модульной строительной системе в соответствии с настоящим изобретением внутренний и внешний слои наружной стенки и внутренней стенки элементов предпочтительно содержат древесные породы или прессованную древесину или любые другие одинаковые или разные материалы (композиты, утилизированные материалы, ячеистый бетон и т.д.). Это обеспечивает многоцелевое использования. Предпочтительно внутренний и внешний слои каждой стенки содержат волокна, направленные горизонтально, тогда как промежуточный слой содержит волокна, направленные вертикально. Эта комбинация слоев с пересекающимися волокнами оказалась исключительно устойчивой во время испытаний. Слои с горизонтальными волокнами могут содержать древесные породы или прессованную древесину или любые другие одинаковые или разные материалы (композиты, утилизированные материалы, ячеистый бетон и т.д.). В модульной строительной системе в соответствии с настоящим изобретением несущий промежуточный слой стенок, который сопротивляется усадке и обладает высокой стабильностью при изменении влажности, предпочтительно выполняют из ОСП, т.е. ориентированно-стружечной плиты, или из другой прессованной древесины или из материала с такими же механическими характеристиками и с такой же гигрометрической стабильностью. Как следует из названия, ОСП является плитой из тонких, длинных и ориентированных стружек. Их пропитывают клеем, затем распределяют в несколько слоев, ориентируют в разных направлениях для оптимизации прочности и устойчивости плиты. Затем лист из щеп спекают-3 016598 при высокой температуре и под высоким давлением. Этот способ обеспечивает такие характеристики,как высокая механическая прочность, высокая стабильность размеров и плотность материала. В частности, элементы укладываемых друг на друга рядов располагают в шахматном порядке, чтобы их распорки находились на одной линии вертикально относительно друг друга и образовали тем самым ячейки. Каждая стенка элемента, и наружная, и внутренняя, содержит по меньшей мере два первых параллельных друг другу канала, выполненных с возможностью вхождения в них соединительных стержней, проходящих в соответствующие вторые каналы двух нижележащих элементов. Предпочтительно каждая распорка содержит по меньшей мере один канал, выполненный с возможностью вхождения в него стержня для соединения с распоркой нижележащего элемента. Этот по меньшей мере один канал распорки одного элемента расположен со смещением относительно канала следующей распорки,чтобы стержень мог пройти в соответствующий канал нижележащей распорки. В частности, каналы для соединительных стержней выполнены во внутреннем слое наружной стенки и через промежуточное пространство между промежуточным слоем и внутренним слоем внутренней стенки элементов. Для обеспечения правильного монтажа распорок одного элемента их предпочтительно соединяют со стенками неразъемным соединением: стенки содержат пазы с двумя разными глубинами по обе стороны от распорок, которые чередуются от одной распорки к другой вдоль одной стенки. Распорки содержат соответствующие выступы разной длины в зависимости от близости или удаленности от каналов для соединительных стержней. Внутренняя стенка элементов может содержать вертикальные каналы, образующие технические короба. Это обеспечивает возможность распределения по отсекам технических коммуникаций и упорядоченного их монтажа. Предпочтительно каналы для технических коробов выполнены в несущем промежуточном слое внутренней стенки элементов. Таким образом, технические короба не занимают полое пространство,предназначенное для заполнения, например, изоляционным материалом. Предпочтительно распорки элементов имеют регулируемую длину. Таким образом, можно выбирать коэффициент "k" путем простого регулирования длины распорки, что позволяет избежать скапливания на складе распорок разной длины. В первом варианте осуществления изобретения каждая из регулируемых распорок содержит по обе стороны от элемента две неподвижные опоры, установленные в каждой стенке и в центре которых может поступательно перемещаться элемент с просверленными отверстиями, при этом соединительные штифты блокируют элемент с отверстиями в опорах на требуемом расстоянии. Во втором варианте осуществления изобретения каждая из регулируемых распорок содержит по обе стороны от элемента неподвижную опору, установленную в каждой стенке, и центральный подвижный шарнирный элемент. Его можно удлинять или укорачивать, чтобы получить необходимое расстояние, а затем блокировать путем затягивания шарниров. В третьем варианте осуществления изобретения каждая из регулируемых распорок содержит резьбовой стержень, оборудованный гайками и контргайками, который может перемещаться между двумя резьбовыми гнездами, каждое из которых закреплено в стенке. Предпочтительно в строительной системе в соответствии с настоящим изобретением внутреннюю стенку сборных элементов покрывают с ее наружной стороны четвертым слоем, выполняющим функцию парозащитного или пароизоляционного экрана. За счет размещения в этом месте парозащитного или пароизоляционного экрана обеспечивают его лучшую непрерывность. Таким образом, изоляционный материал, находящийся в полом пространстве, будет достаточно защищен от распространения и, следовательно, от конденсации влаги, поступающей изнутри помещения, чтобы сохранить его теплозащитные свойства. В строительной системе в соответствии с настоящим изобретением полые пространства или ячейки между стенками и распорками сборных элементов предпочтительно заполняют теплоизоляционным или звукоизоляционным материалом, содержащим пеноматериал, элементами из ячеистого бетона или из материала argex и т.д., или бетоном или смешанным материалом (состоящим из разных веществ с разными функциями). Поставленная задача решена также в стене, по меньшей мере часть которой выполнена при помощи описанной выше системы в соответствии с настоящим изобретением. Поставленная задача решена также в модульной строительной системе для выполнения стен, содержащей модульные сборные строительные элементы, предназначенные для установки, по существу,горизонтально рядом друг с другом и, по существу, вертикально рядом друг с другом. Каждый элемент представляет собой венированную многослойную структуру, состоящую по меньшей мере из трех слоев,причем промежуточный слой является несущим и обладает высоким сопротивлением сжатию и стабильностью размеров при изменении влажности. Слои, смежные с промежуточным слоем, могут содержать древесные породы или прессованную древесину или любые другие одинаковые или разные материалы(композиты, утилизированные материалы, ячеистый бетон и т.д.). Такая строительная система может использоваться, например, для возведения садовых домиков,-4 016598 выполнения облицовочных стен, прилегающих к уже существующей стене, разделительных перегородок и т.д. Предпочтительно элементы второй строительной системы в соответствии с настоящим изобретением содержат вертикальные каналы, образующие технические короба. Они являются аналогичными каналам первой строительной системы. Поставленная задача решена также в стене, по меньшей мере часть которой выполнена при помощи второй строительной системы в соответствии с настоящим изобретением. Краткое описание чертежей Изобретение будет более понятно из дальнейшего подробного описания вариантов его осуществления со ссылками на чертежи, на которых показано: фиг. 1 - стена в процессе возведения с использованием строительной системы в соответствии с настоящим изобретением, вид в перспективе; фиг. 2 - сборной элемент, вид в перспективе; фиг. 3 - два установленных друг на друга элемента, содержащих на своей наружной стенке отражатель воды, вид в поперечном разрезе; фиг. 3 А - фрагмент изображения на фиг. 3 в увеличенном масштабе; фиг. 4 - сборной элемент, вид в плане; фиг. 5 - неразъемное соединение распорок, вид с пространственным разделением деталей; фиг. 6 - элемент, оборудованный соединительными стержнями. Фигуры представлены не в масштабе. Как правило, аналогичные элементы обозначены на фигурах аналогичными позициями. Осуществление изобретения На фиг. 1 показана стена 2, возводимая при помощи строительной системы в соответствии с настоящим изобретением. Стена 2 содержит строительные элементы из венированного многослойного древесного материала,расположенные рядом друг с другом и друг над другом в шахматном порядке. Каждый из элементов 3 содержит наружную стенку 4 и внутреннюю стенку 6, соединенные двумя перпендикулярными распорками 8. Распорки установлены на одной линии по вертикали и образуют вместе с наружными 4 и внутренними 6 стенками ячейки 10. Каждая из стенок 4 и 6 имеет структуру в виде сэндвича, содержащую, по меньшей мере, первый слой (14 А, 14 В, 14 С), промежуточный слой (16 А, 16 В, 16 С) и третий слой (18 А, 18 В, 18 С). Стенки 4 и 6 горизонтально соединены друг с другом распорками 8 посредством соединения типа"ласточкин хвост", а вертикально - соединением в шпунт и гребень (фиг. 3). Распорки 8 соединены вертикально соединением в шпунт и гребень. На фиг. 2 показан отдельный сборный элемент 3. На фиг. 3 показаны два расположенных друг над другом сборных элемента 3. Снизу внешнего слоя 14 А наружной стенки 4 верхнего элемента образована канавка 12, выполняющая функцию отражателя воды и взаимодействующая со скосом 13, выполненным на слое 14 А нижнего элемента для удаления дождевой воды. Врубочные пазы 15 А промежуточного слоя 16 А смещены наружу, чтобы помешать попаданию дождевой воды в наружную стенку 4. Частичное перекрывание скоса 13 слоем 14 А верхнего элемента 3 образует перегородку 11 (фиг. 3 А), препятствующую попаданию воды при порывах ветра. Как показано на фиг. 4, в каждой стенке 4 и 6 выполнены два первых канала 22 А и 22 В для стержней 24 (не показаны). На всю поверхность наружного слоя 14 В внутренней стенки 6 наносят герметичный слой 28, выполняющий функцию парозащитного или пароизоляционного экрана, защищающего наполнитель (например, теплоизоляционный материал), содержащийся в ячейках 10, от распространения влаги. Позицией 26 обозначены цилиндрические каналы, образующие технические короба, не видимые снаружи и расположенные в промежуточном слое 16 В вблизи внутренней поверхности стены 2. Принцип образования неразъемного соединения распорок 8 со стенками 4 и 6 показан на фиг. 5. Выступы 32 А и пазы 30 А намного длиннее выступов 32 В и пазов 30 В, поэтому ошибка в сборке распорок 8 будет обнаружена немедленно. На фиг. 6 показаны первые каналы 22 А, 22 В и 23, в которые вводят стержни для их последующего крепления во вторых каналах (не показаны), продолжающих первые каналы в нижележащих элементах. Таким образом, последовательные ряды элементов 3 соединяют попарно. Это позволяет ограничить деформации элементов под действием давления и, следовательно, обеспечивает лучшую герметичность. Строительная система в соответствии с настоящим изобретением позволяет также сразу после монтажа получать стены, имеющие законченный вид как снаружи, так и изнутри. Специалистам понятно, что настоящее изобретение не ограничивается описанными выше и показанными на фигурах примерами, поскольку описаны лишь частные варианты осуществления изобретения, которые несут чисто иллюстративную нагрузку и не должны рассматриваться как ограничивающие.-5 016598 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Модульная строительная система для возведения стен (2), содержащая модульные строительные сборные элементы (3), предназначенные для установки, по существу, горизонтально рядом друг с другом и, по существу, вертикально рядом друг с другом, при этом каждый элемент содержит две параллельные между собой продольные стенки (4, 6): наружную и внутреннюю, каждая из которых состоит из нескольких слоев и содержит на своих горизонтальных и вертикальных концах средства соединения; разделяющие эти две стенки (4, 6) распорки (8), расположенные перпендикулярно к стенкам через промежутки,соединенные со стенками и образующие вместе с ними полые пространства (10) для наполнителя; пространство, предназначенное для технических коммуникаций, при этом, по меньшей мере, внутренняя стенка (6) представляет собой венированную многослойную структуру, состоящую по меньшей мере из трех слоев (14 В, 16 В, 18 В), причем промежуточный слой (16 В) является несущим и выполнен с высоким сопротивлением сжатию и высокой стабильностью размеров при изменении влажности, отличающаяся тем, что внутренняя стенка (6) сборных элементов (3) содержит вертикальные каналы (26), образующие технические короба, а вся наружная поверхность внутренней стенки (6) сборных элементов (3) покрыта четвертым слоем (28), выполняющим функцию парозащитного или пароизоляционного экрана. 2. Строительная система по п.1, отличающаяся тем, что внешний слой (14 А) наружной стенки (4) сборного элемента (3) содержит на своей нижней стороне канавку (12), образующую отражатель воды, а внешний слой (14 А) наружной стенки (4) нижерасположенного элемента (3) содержит на своей верхней стороне скос (13), причем канавка (12) и скос (13) взаимодействуют между собой, обеспечивая удаление дождевой воды со стенки (4) за счет ее стекания. 3. Строительная система по п.2, отличающаяся тем, что слои древесины (14 С, 18 С), расположенные по обе стороны от промежуточного слоя (16 С) распорок, содержат волокна, направленные горизонтально, а промежуточный слой (16 С) содержит волокна, направленные вертикально. 4. Строительная система по любому из пп.1-3, отличающаяся тем, что распорки (8) сборных элементов (3) неразъемно соединены со стенками (4, 6) соединением типа "ласточкин хвост". 5. Строительная система по любому из пп.1-4, отличающаяся тем, что наружная и внутренняя стенки (4, 6) горизонтально или вертикально смежных элементов (3) соединены между собой соединением типа "шип-паз" или "шпунт и гребень". 6. Строительная система по любому из пп.1-4, отличающаяся тем, что наружная и/или внутренняя стенки (4, 6) горизонтально смежных элементов (3) соединены между собой соединением типа "ласточкин хвост". 7. Строительная система по п.6, отличающаяся тем, что соединение типа "ласточкин хвост" выполнено посредством врубочных пазов (15 А, 15 В), при этом пазы (15 А) наружной стенки (4) смещены наружу для предотвращения попадания воды внутрь элементов (3). 8. Строительная система по любому из пп.1-7, отличающаяся тем, что внутренний и внешний слои(14 А, 18 А, 14 В, 18 В) каждой стенки (4, 6) содержат волокна, направленные горизонтально, а промежуточный слой (16 А, 16 В) содержит волокна, направленные вертикально. 9. Строительная система по любому из пп.1-7, отличающаяся тем, что промежуточный слой (16 А,16 В) наружной и внутренней стенок (4, 6) выполнен из ОСП или из другой прессованной древесины либо из материала с такими же механическими характеристиками и с такой же гигрометрической стабильностью. 10. Строительная система по любому из пп.1-9, отличающаяся тем, что сборные элементы (3) по меньшей мере двух укладываемых друг на друга рядов расположены в шахматном порядке, так что их распорки (8) находятся на одной вертикальной линии с образованием ячеек (10). 11. Строительная система по п.10, отличающаяся тем, что наружная и внутренняя стенки (4, 6) сборных элементов (3) верхнего ряда содержат по меньшей мере два канала (22 А, 22 В), выполненных с возможностью вхождения в них соединительных стержней (24) для соединения с ответными стенками (4,6) элементов (3) нижнего ряда, причем каждая распорка (8) сборных элементов (3) верхнего ряда содержит по меньшей мере один канал (23), выполненный с возможностью вхождения в него стержня (24) для соединения с распоркой (8) элемента (3) нижнего ряда, при этом в одном и том же сборном элементе (3) упомянутый по меньшей мере один канал (23) одной распорки (8) смещен относительно канала (23) другой распорки (8). 12. Строительная система по п.11, отличающаяся тем, что каналы (26), образующие технические короба, выполнены в промежуточном слое (16 В) внутренней стенки (6) сборных элементов (3). 13. Строительная система по любому из пп.1-12, отличающаяся тем, что ячейки (10) между стенками (4, 6) и распорками (8) элементов (3) заполнены теплоизоляционным или звукоизоляционным материалом, содержащим пеноматериал, элементы из ячеистого бетона или из материала argex. 14. Строительная система по любому из пп.1-13, отличающаяся тем, что ячейки (10) между стенками (4, 6) и распорками (8) элементов (3) заполнены бетоном или смешанным материалом. 15. Стена, отличающаяся тем, что по меньшей мере ее часть выполнена при помощи системы по любому из пп.1-14.
