Способ сооружения опорного кольца в криволинейной стене

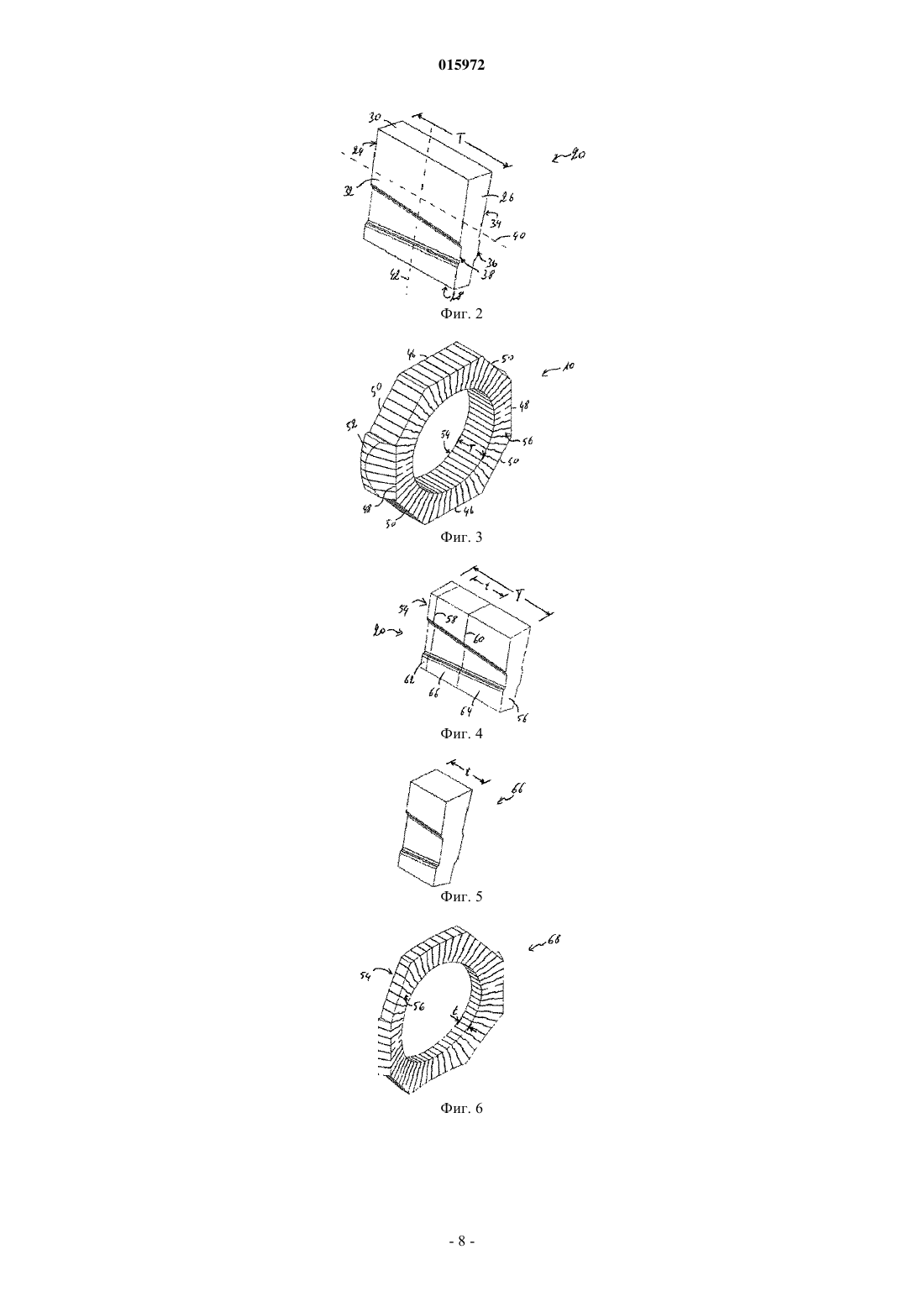

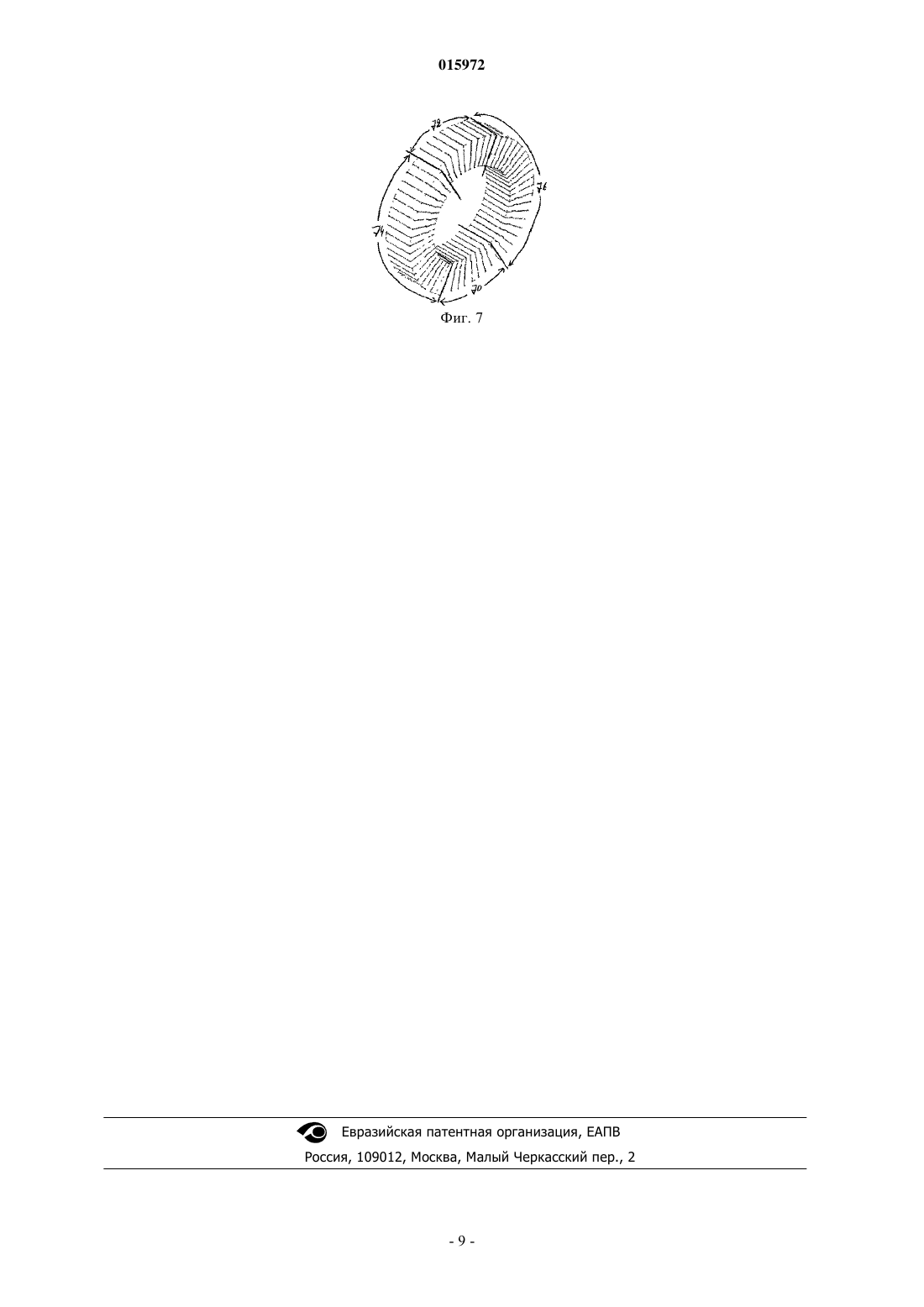

СПОСОБ СООРУЖЕНИЯ ОПОРНОГО КОЛЬЦА В КРИВОЛИНЕЙНОЙ СТЕНЕ Данное изобретение относится к способу сооружения опорного кольца в криволинейной стене, в частности вокруг отверстия в криволинейной стене доменного воздухонагревателя или доменной печи, при этом способ включает в себя подготовку множества стандартизированных клиновидных кирпичей (12, 14, 16, 18, 20, 22) с боковыми сторонами (32, 34), имеющими гребневые и пазовые профили для взаимодействия с боковыми сторонами соседних кирпичей, при этом толщина (Т) кирпича является избыточной по сравнению с желаемой конечной толщиной (t) кирпича. Способ включает в себя определение предполагаемого местоположения каждого отдельного кирпича в криволинейной стене, определение на основе предполагаемого местоположения передней линии разреза и задней линии (58) разреза для формообразования передней и задней сторон (24,26) кирпича. Затем с помощью режущего инструмента передней и задней сторонам (24, 26) кирпича придают форму в соответствии с определнными выше передними и задними линиями (56,58) разреза.(71)(73) Заявитель и патентовладелец: ПОЛЬ ВУРТ РИФРЕКТОРИ УНД ЭНДЖИНИРИНГ ГМБХ (DE) 015972 Настоящее изобретение относится к способу сооружения опорного кольца в криволинейной стене, в частности к способу сооружения опорного кольца огнеупорного материала вокруг отверстия в криволинейной стене доменного воздухонагревателя (подогревателя дутья) или доменной печи. Предварительный нагрев воздуха для доменных печей обычно осуществляется в смежных регенеративных нагревателях, известных как доменные воздухонагреватели. Эти нагреватели обычно состоят(для нагревателя с камерой внутреннего сгорания) из цилиндрической огнеупорной стенки и внутренней разделительной перегородки, разделяющей нагреватель на камеру сгорания и содержащую насадочные(накладные плиточные) кирпичи регенеративную камеру, или (для нагревателя с наружной камерой сгорания) из двух цилиндрических камер, облицованных огнеупорным материалом с соединительным сводом. Воздух и топливо для горения вводятся через одно или два отверстия в так называемую керамическую горелку или металлическую горелку в камере сгорания, а получающиеся в результате газообразные продукты горения текут вверх из камеры сгорания, через камеру сгорания, вниз через регенеративную рабочую камеру до тех пор, пока они, наконец, не выходят у основания этой камеры. После того как насадочные кирпичи достигнут достаточно высокой температуры, направление потока текучей среды в нагревателе изменится в обратную сторону. У основания регенеративной камеры вводится холодное дуть, и после поглощения тепла из насадочных кирпичей этот воздух проходит над разделительной перегородкой и через камеру сгорания, где он выходит из нагревателя через выпускное отверстие горячего дутья в корпусе нагревателя для подачи в доменную печь. Из-за высоких температур, присутствующих у выпускного отверстия горячего дутья, выпускного отверстия отходящих газов или на входе горелки, эти отверстия, как правило, окружены по окружности огнеупорным опорным кольцом, состоящим из одного или более колец огнеупорных кирпичей. Вследствие криволинейности наружной стенки печи горячего дутья для сооружения такого опорного кольца требуется большое разнообразие форм кирпичей. Поэтому сооружение такого опорного кольца является, как правило, в целом дорогим и требующим больших временных затрат предприятием. Для изготовления такого опорного кольца предлагалось несколько решений. Один способ представляет собой заполнение деревянных или пластиковых форм высокоглинозмистым материалом, подлежащим затем ручной утрамбовке и обжигу. Главный недостаток этого способа это то, что получающиеся в результате кирпичи имеют, как правило, низкое качество. Другой способ предполагает формирование целых участков кольца в форме, в которой стальные платины разграничивают отдельные кирпичи. Этот способ приводит к опорному кольцу с толстыми швами, заполненными строительным раствором между кирпичами, что является нежелательным. Кроме того, стальные пластины могут согнуться, тем самым подвергая опасности жесткость всей структуры. То есть, если один кирпич разрушится, вся секция опорного кольца будет нуждаться в замене, приводя к ненужным расходам. Другим еще способом является гидравлическое прессование кирпичей в индивидуальных стальных формах. Хотя этот способ и позволяет изготовление высококачественных кирпичей, связанные с этим затраты являются очень большими. Поскольку изготовление такого большого разнообразия форм кирпича является либо низкокачественным, либо слишком дорогим, необходимо разработать способ, в котором количество различных форм кирпича могло бы быть сокращено. Согласно предложенному в US 4478575 способу для сооружения опорного кольца используется только один тип кирпич. Этот способ использует кирпичи, имеющие особую форму, и сборку этих кирпичей для сооружения опорного кольца. Кирпич имеет клиновидное поперечное сечение в более чем одном направлении. В этом способе различные углы заострения клина кирпича являются важными для получения желаемого опорного кольца. Хотя способ и позволяет легко и быстро соорудить опорное кольцо, это получается лишь в случае, если используемые кирпичи имеют правильную форму. Для особых диаметров отверстия и изгибов стенки печи необходима особая форма кирпича. Перед сооружением опорного кольца клиновидные кирпичи должны быть спроектированы и изготовлены согласно особому диаметру отверстия и изгибов печи подлежащего усилению отверстия. Проектирование кирпичей является достаточно сложным предприятием, и любая ошибка в угле заострения означает, что кирпичи не могут быть использованы для этого особого опорного кольца. Тогда они должны быть отправлены в брак, и весь процесс должен быть начат с нуля. Следовательно, вероятность возникновения отходов является очень высокой. Соответственно, цель изобретения заключается в разработке более быстрого и экономически более выгодного способа сооружения опорного кольца в криволинейной стене. Эта цель достигнута посредством способа по п.1 формулы изобретения.-1 015972 Для достижения этой цели настоящее изобретение предлагает способ сооружения опорного кольца в криволинейной стене, в частности вокруг отверстия в криволинейной стене доменного воздухонагревателя, в котором:(а) подготавливают множество стандартизированных клиновидных кирпичей, при этом кирпичи имеют переднюю сторону и противоположную заднюю сторону,внутреннее основание и противоположное наружное основание, при этом внутреннее основание меньше, чем наружное основание, и предназначено для образования опорного кольца,две боковые стороны для соединения с соседними кирпичами, при этом боковые стороны снабжены гребневыми и пазовыми профилями для взаимодействия с боковыми сторонами соседних кирпичей,толщину кирпича между внутренним и наружным основаниями, при этом толщину выбирают избыточной по сравнению с желаемой конечной толщиной кирпича;(б) определяют предполагаемое местоположение каждого отдельного кирпича в составе опорного кольца в криволинейной стене;(в) на основе предполагаемого местоположения отдельного кирпича в криволинейной стене определяют местоположения передней линии разреза кирпича для формообразования передней стороны кирпича и местоположения задней линии разреза кирпича для формообразования задней стороны кирпича;(г) образуют переднюю и заднюю стороны кирпича в соответствии с определнными выше передними и задними линиями разреза и(в) сооружают опорное кольцо из образованных кирпичей. Настоящее изобретение позволяет использование стандартных кирпичей для сооружения опорного кольца, независимо от криволинейности стенки печи. Кирпичи, которые могут быть изготовлены заранее и храниться готовыми для использования, имеют клиновидное сечение, определяющее диаметр отверстия опорного кольца. Первоначально криволинейность стенки печи не принималась во внимание. Посредством подготовки кирпичей, имеющих толщину в аксиальном направлении, которая является избыточной по сравнению с их желаемой окончательной толщиной, кирпичам может быть придана форма посредством отрезания. Данный способ предлагает индивидуальное формирование каждого кирпича на основе его предполагаемого положения в опорном кольце. Придание формы отдельным кирпичам позволяет осуществить подгонку опорного кольца к криволинейности доменного воздухонагревателя. Поэтому способ согласно данному изобретению является более быстрым и более экономичным путм сооружения опорного кольца в криволинейной стене. Предпочтительно после этапа (г) способ включает в себя этап размещения и фиксации отдельных кирпичей в их заранее определнном предполагаемом местоположении в криволинейной стене. Согласно предпочтительному варианту осуществления изобретения на этапе (б) предполагаемое местоположение отдельного кирпича в криволинейной стене рассчитывают с помощью компьютерной программы. Согласно другому предпочтительному варианту осуществления изобретения этап (б) включает в себя виртуально и/или физически раскладку множества кирпичей для формирования заготовки опорного кольца. Компьютерная программа может быть использована для виртуальной раскладки кирпичей и определения предполагаемого положения кирпича в опорном кольце в криволинейной стене. Альтернативно, кирпичи могут быть разложены физически посредством их расположения рядом друг с другом на полу и образования заготовки опорного кольца. Предпочтительно местоположения передней линии разреза и задней линии разреза кирпича на этапе (в) вычисляются с помощью компьютерной программы. При помощи режущего инструмента кирпичи можно разрезать вдоль этих передних и задних линий разреза для удаления передней и задней части кирпича. Оставшаяся средняя часть кирпича представляет собой фасонный кирпич, имеющий желаемую форму и размеры для расположения в криволинейной стене. Наружные основания отдельных кирпичей образуют внешнюю грань (кромку) заготовки опорного кольца. Предпочтительно способ включает в себя дальнейший этап отрезания внешней грани заготовки опорного кольца до предварительно определнной формы. Предпочтительно внешняя грань отрезается на прямые участки. Горизонтальные и вертикальные участки могут быть легко встроены в существующую кирпичную кладку. Также может быть легко достигнуто встраивание промежуточных участков. Предпочтительно промежуточные участки расположены под углом 45 относительно горизонтали. Использование участков кирпичной кладки, имеющих срез боковой поверхности под углом 45, облегчает интегрирование таких промежуточных участков в кирпичной кладке доменного воздухонагревателя. Предпочтительно наружную грань заготовки опорного кольца отрезают до этапа (г). Гребневые и пазовые профили боковых поверхностей предпочтительно выполняют фасонными. Предпочтительно гребневые и пазовые профили боковых поверхностей выполняют клиновидной формы и простирающимися между внутренним и наружным основаниями. Такие гребневые и пазовые профили предотвращают перемещение отдельного кирпича при осевом перемещении внутрь вследствие соединения с соседним кирпичом на одной стороне. Аксиальное перемещение наружу предотвращается пазогребневым соединением с соседним кирпичом на другой стороне. Радиальное перемещение наружу-2 015972 также предотвращается, по существу, осевым пазогребневым соединением. Наконец, радиальное перемещение внутрь предотвращается, по существу, осевым пазогребневым соединением и посредством клиновидной формы кирпича. Поэтому, как только кирпич размещается между двумя соседними кирпичами,перемещение этого кирпича предотвращается в любом направлении. Согласно предпочтительному варианту осуществления подготавливают по меньшей мере один начальный кирпич, который содержит пазовые профили на обеих боковых поверхностях, и предусматривается по меньшей мере один замыкающий кирпич, содержащий гребневые профили на обеих боковых поверхностях. Использование начального и замыкающего кирпичей позволяет завершить опорное кольцо посредством осевого введения замыкающего кирпича. Тем самым упрощается конструкция опорного кольца. Множество стандартных клиновидных кирпичей может включать в себя укладываемые по часовой стрелке кирпичи с пазовым профилем на их первой боковой поверхности и гребневым профилем на их второй боковой поверхности, и укладываемые против часовой стрелки кирпичи с гребневым профилем на их первой боковой поверхности и пазовым профилем на их второй боковой поверхности. Такие укладываемые по часовой стрелке кирпичи и укладываемые против часовой стрелки кирпичи представляют особенный интерес в сочетании с вышеупомянутыми начальными и замыкающими кирпичами. Согласно особенно предпочтительному варианту осуществления изобретения опорное кольцо (заготовка) включает в себя:(а) первый начальный кирпич и диаметрально противоположный второй начальный кирпич;(б) первый замыкающий кирпич и диаметрально противоположный второй замыкающий кирпич,при этом замыкающие кирпичи расположены на половине расстояния между начальными кирпичами;(в) множество укладываемых по часовой стрелке кирпичей, расположенных между первым начальным кирпичом и первым замыкающим кирпичом и между вторым начальным кирпичом и вторым замыкающим кирпичом; и(г) множество укладываемых против часовой стрелки кирпичей, расположенных между первым начальным кирпичом и вторым замыкающим кирпичом и между вторым начальным кирпичом и первым замыкающим кирпичом. Первый и второй начальные кирпичи могут быть размещены на противоположных торцевых сторонах опорного кольца (заготовки). Затем укладываемые по часовой стрелке и против часовой стрелки кирпичи могут соединяться соответственно на обеих сторонах изготовления опорного кольца (заготовки). Наконец, непосредственно перед тем, как укладываемые по часовой стрелке и против часовой стрелки кирпичи будут соответствовать половине расстояния между первым и вторым начальными кирпичами, первый и второй замыкающие кирпичи могут быть вставлены для завершения опорного кольца (заготовки). Первая группа кирпичей может иметь первый угол заострения клина и по меньшей мере одна вторая группа кирпичей может иметь второй угол заострения клина, отличающийся от первого угла заострения клина, при этом различные внутренние диаметры опорного кольца получены различными сочетаниями кирпичей из первой группы и кирпичей по меньшей мере из одной второй группы. Изменением количества и частоты кирпичей второй группы относительно кирпичей первой группы может быть выбран внутренний диаметр опорного кольца. Использование более чем одной второй группы кирпичей,каждая со своим собственным углом заострения клина, позволяет использовать кирпичи по меньшей мере трх различных углов заострения клина, тем самым еще более подгоняя внутренний диаметр опорного кольца. Согласно следующему варианту осуществления изобретения этап виртуальной и/или физической раскладки множества кирпичей для формирования заготовки опорного кольца включает в себя разделение заготовки опорного кольца на два диаметрально противоположных нижних участка и два диаметрально противоположных верхних участка и раскладку кирпичей таким образом, что два верхних участка находятся в аксиально приподнятой взаимосвязи относительно нижних участков. Между нижними и верхними участками могут дополнительно располагаться промежуточные участки. Это позволяет заготовке опорного кольца располагаться так, чтобы примерно соответствовать изгибу криволинейной стены,в которую должно вставляться опорное кольцо. Поэтому размер передней и задней частей, которые необходимо удалить из кирпичей, может быть уменьшен. Предпочтительно отдельные кирпичи являются прессованными, предпочтительно гидравлическим прессованными, например, в металлических формах. Это гарантирует производство высококачественных кирпичей. Данное изобретение будет более понятным из следующего описания некоторых, не ограничивающих вариантов осуществления со ссылкой на приложенные чертежи. На этих чертежах идентичные ссылочные позиции используются для обозначения идентичных или схожих элементов: фиг. 1 - вид в перспективе заготовки опорного кольца, сооруженной с использованием способа по данному изобретению; фиг. 2 - вид в перспективе одного из стандартных кирпичей, использованных в сооружении представленной на фиг. 1 заготовки опорного кольца;-3 015972 фиг. 3 - вид в перспективе представленной на фиг. 1 заготовки опорного кольца, при этом внешняя грань была отрезана по размеру; фиг. 4 - вид в перспективе представленного на фиг. 2 кирпича, показывающий передние и задние линии разреза; фиг. 5 - вид в перспективе представленного на фиг. 2 кирпича с передними и задними отрезанными частями; фиг. 6 - вид в перспективе собранного опорного кольца, готового для размещения в криволинейной стене; и фиг. 7 - вид в перспективе заготовки опорного кольца, сооруженной с использованием способа согласно второму аспекту данного изобретения. На фиг. 1 показана заготовка 10 опорного кольца, сооруженная согласно предпочтительному варианту осуществления изобретения из множества клиновидных кирпичей. В этом варианте осуществления заготовка 10 опорного кольца включает в себя первый начальный кирпич 12 и диаметрально противоположный второй начальный кирпич 14 и первый замыкающий кирпич 16 и диаметрально противоположный второй замыкающий кирпич 18, при этом замыкающие кирпичи 16, 18 расположены на половине пути между начальными кирпичами 12, 14. Между начальными и замыкающими кирпичами 12, 14, 16, 18 расположено множество укладываемых по часовой стрелке кирпичей 20 и укладываемых против часовой стрелки кирпичей 22 для завершения заготовки 10 опорного кольца. Более подробно, укладываемые по часовой стрелке кирпичи 20 расположены между первым начальным кирпичом 12 и первым замыкающим кирпичом 16 и между вторым начальным кирпичом 14 и вторым замыкающим кирпичом 18, тогда как укладываемые против часовой стрелки кирпичи 22 расположены между первым начальным кирпичом 12 и вторым замыкающим кирпичом 18 и между вторым начальным кирпичом 14 и первым замыкающим кирпичом 16. Разница между укладываемыми по часовой стрелке кирпичами и укладываемым против часовой стрелки кирпичами станет более понятной ниже. По существу, все клиновидные кирпичи 12, 14, 16, 18, 20, 22 заготовки 10 опорного кольца имеют,по существу, идентичную форму и размер. С целью более подробного описания этих кирпичей на фиг. 2 представлен вид в перспективе укладываемого по часовой стрелке кирпича 20. Такой укладываемый по часовой стрелке кирпич 20 имеет переднюю сторону 24 и противоположную заднюю сторону 26, внутреннее основание 28 и наружное основание 30, при этом внутреннее основание 28 является меньшим,чем наружное основание 30, и направлено к центру заготовки 10 опорного кольца. Клиновидный укладываемый по часовой стрелке кирпич 20 также имеет две боковые стороны 32, 34 для соединения с соседними кирпичами 20', 20", при этом боковые стороны 32, 34 снабжены гребневыми профилями 36 и пазовыми профилями 38 для взаимодействия с боковыми сторонами соседних укладываемых по часовой стрелке кирпичей 20', 20". Укладываемый по часовой стрелке кирпич 20 содержит аксиальное направление 40, проходящее через переднюю и заднюю стороны 24, 26, при этом аксиальное направление 40 является параллельным оси заготовки 10 опорного кольца, и радиальное направление 42, проходящее через внутренние и внешние основания 28, 30, при этом радиальное направление 42 является перпендикулярным оси заготовки 10 опорного кольца и простирается от центра заготовки опорного кольца к укладываемому по часовой стрелке кирпичу 20. Согласно важному аспекту данного изобретения толщина Т укладываемого по часовой стрелке кирпича 20 в аксиальном направлении 40 превышает желаемую конечную толщину t укладываемого по часовой стрелке кирпича 20. Согласно важному аспекту данного изобретения боковые стороны 32, 34 имеют гребневые и пазовые профили 36, 38, которые находятся, по существу, в аксиальном направлении 40 и простираются от передней стороны 24 к задней стороне 26 кирпича 20, сужаясь при этом в направлении задней стороны 26. Как только укладываемый по часовой стрелке кирпич 20 помещн между двумя соседними кирпичами 20', 20" по часовой стрелке, перемещение этого кирпича 20 в любом направлении предотвращается. Аксиальное перемещение внутрь предотвращается пазогребневым соединением с соседним укладываемым по часовой стрелке кирпичом 20', в то время как аксиальное перемещение наружу предотвращается пазогребневым соединением с другим укладываемым по часовой стрелке соседним кирпичом 20". Радиальное перемещение наружу предотвращается, по существу, осевым пазогребневым соединением, а радиальное перемещение внутрь предотвращается посредством клиновидной формы кирпича 20. Следует отметить, что, несмотря на то что вышеприведнное описание клиновидного кирпича осуществлено со ссылкой на укладываемый по часовой стрелке кирпич 20, описание также действительно для начальных кирпичей 12, 14 и замыкающих кирпичей 16, 18 и укладываемых против часовой стрелки кирпичей 22. Однако кирпичи могут отличаться по расположению их гребневых и пазовых профилей 36,38. Начальные кирпичи 12, 14 могут содержать пазовый профиль 38 на обеих своих боковых сторонах 32, 34, в то время как замыкающие кирпичи 16, 18 могут содержать гребневый профиль 36 на обеих своих боковых сторонах 32, 34. Укладываемые по часовой стрелке кирпичи 20 имеют пазовый профиль 38 на первой боковой стороне 32 и гребневый профиль 36 на второй боковой стороне 34, в то время как укладываемые против часовой стрелки кирпичи 22 имеют гребневый профиль 36 на первой боковой стороне 32 и пазовый профиль 38 на второй боковой стороне 34.-4 015972 В представленном на фиг. 1 варианте осуществления первый и второй начальные кирпичи 12, 14 размещены на противоположных торцевых сторонах заготовки 10 опорного кольца. Затем укладываемые по часовой стрелке и против часовой стрелки кирпичи 20, 22 присоединяются соответственно к ним на обеих сторонах так, чтобы соорудить заготовку 10 опорного кольца. Наконец, непосредственно перед тем, как укладываемые по часовой стрелке и против часовой стрелки кирпичи 20, 22 приближаются к половине расстояния между первым и вторым начальными кирпичами 12, 14, вставляются первый и второй замыкающие кирпичи 16, 18 для завершения заготовки 10 опорного кольца. Однако следует отметить, что в принципе возможно использование только одного типа кирпича,например, имеющего в каждом случае первую боковую сторону 32 с гребневым профилем 36 и вторую боковую сторону 34 с пазовым профилем 38. Согласно данному изобретению, как только заготовка 10 опорного кольца выложена, последняя должна иметь форму, которая соответствует отверстию в криволинейной стене (не показано), например,доменного воздухонагревателя. На первом этапе формообразования внешняя грань 44 заготовки 10 опорного кольца, которая образована наружными основаниями 30 отдельных кирпичей 12, 14, 16, 18, 20, 22 отрезается так, чтобы быть возможной для подгонки к отверстию в криволинейной стене. Такая заготовка 10 опорного кольца представлена на фиг. 3. Предпочтительно внешняя грань 44 разрезается на прямые участки, содержащие горизонтальные участки 46, вертикальные участки 48 и промежуточные участки 50 под углом 45 относительно горизонтали. Один или более участков может содержать выступы 52, как, например, показано на фиг. 3, для подгонки в криволинейной стене доменного воздухонагревателя. Горизонтальные и вертикальные участки 46, 48 особенно хорошо подходят для интеграции в стандартную кирпичную кладку криволинейной стены. Промежуточные участки 50 могут быть легко интегрированы в стандартную кирпичную кладку криволинейной стены с помощью участков кирпичной кладки (не показаны), которые имеют одну боковую сторону, отрезанную под углом 45. Согласно важному аспекту изобретения кирпичи заготовки 10 опорного кольца имеют толщину Т в аксиальном направлении 40, которая превышает желаемую конечную толщину t опорного кольца. Передние и задние стороны 54, 56 заготовки 10 опорного кольца, которые образованы соответственно передними и задними сторонами 24, 26 отдельных кирпичей 12, 14, 16, 18, 20, 22, являются, по существу,плоскими, как можно видеть на фиг. 1 и 3. Чтобы подогнать передние и задние стороны 54, 56 к изгибу криволинейной стены, передней и задней сторонам 54, 56 должна быть придана определнная форма. Это достигается посредством отрезания передних и задних участков 62, 64 каждого кирпича 12, 14, 16,18, 20, 22 согласно точным линиям отреза. Формообразование отдельных кирпичей 12, 14, 16, 18, 20, 22 будет снова описано со ссылкой на укладываемый по часовой стрелке кирпич 20, как показано на фиг. 4. На первом этапе определяется предполагаемое местоположение отдельного кирпича, например укладываемого по часовой стрелке кирпича 20, в криволинейной стене. Это может быть осуществлено с помощью компьютерной программы. На основе определнного предполагаемого местоположения укладываемого по часовой стрелке кирпича 20 в криволинейной стене компьютерная программа затем определяет местоположение передней и задней линий 58, 60 отреза для формообразования укладываемого по часовой стрелке кирпича 20. Используя режущий инструмент (не показан), укладываемый по часовой стрелке кирпич 20, в заключение разрезается вдоль передней и задней линий 58, 60 для удаления передних и задних частей 62, 64 укладываемого по часовой стрелке кирпича 20. Оставшаяся средняя часть 66 укладываемого по часовой стрелке кирпича 20, как показано на фиг. 5, представляет собой фасонный укладываемый по часовой стрелке кирпич 20, имеющий желаемую конечную толщину t и форму, подогнанную к его предполагаемому местоположению в криволинейной стене. После того как отдельные кирпичи 12, 14, 16, 18, 20, 22 отформованы согласно вышеуказанному способу, они могут быть собраны в фасонное опорное кольцо 68, как показано на фиг. 6. Изгиб задней стороны 56 фасонного опорного кольца 68 соответствует внутреннему изгибу криволинейной стены доменного воздухонагревателя, а изгиб передней стороны 54 фасонного опорного кольца 64 соответствует наружному изгибу криволинейной стены доменного воздухонагревателя. После размещения и фиксации отдельных кирпичей 12, 14, 16, 18, 20, 22 в их определнном, предполагаемом местоположении в криволинейной стене, фасонное опорное кольцо 64 устанавливается заподлицо с криволинейной стеной как внутри, так и снаружи. Особое преимущество данного способа заключается в том, что данный способ позволяет осуществлять сооружение опорных колец для большого многообразия различных изгибов. Как легко понять, внутренний диаметр опорного кольца определен углом А заострения клина клиновидных кирпичей. Согласно представленным на фиг. 1-6 вариантам осуществления все кирпичи 12, 14,16, 18, 20, 22 имеют идентичный угол А заострения клина.-5 015972 Хотя на сопроводительных фигурах и не показано, некоторые из кирпичей 12, 14, 16, 18, 20, 22 могут иметь различный угол А' заострения клина. Использование двух разных углов А, А' заострения клина позволяет осуществить подгонку внутреннего диаметра опорного кольца в зависимости от расположения разных кирпичей. Следует отметить, что использование более чем двух разных углов заострения клина является также возможным для дальнейшей подгонки внутреннего диаметра опорного кольца. В интересах удержания многообразия разных типов кирпичей как можно на меньшем уровне предпочтительными являются только два различных угла. Для получения желаемого внутреннего диаметра могут быть использованы различные комбинации таких кирпичей. Следующий вариант осуществления изобретения представлен на фиг. 7, на которой показана заготовка опорного кольца разделенная на два диаметрально противоположных нижних участка 70, 72 и два диаметрально противоположных верхних участка 74, 76. Кирпичи 12, 14, 20, 22 верхних участков 74, 76 находятся в аксиально приподнятой взаимосвязи относительно кирпичей 16, 18, 20, 22 нижних участков 70, 72. Аксиально приподнятая взаимосвязь между двумя соседними кирпичами может быть легко достигнута посредством увеличения пазового профиля между двумя соседними кирпичами. Такое расположение позволяет достичь примерной подгонки заготовки опорного кольца к изгибу криволинейной стены перед формообразованием кирпичей. Размер переднего и заднего участков 62, 64, которые необходимо удалить из каждого кирпича, может быть уменьшен и, соответственно, уменьшаются отходы. Хотя на сопроводительных фигурах и не показано, между нижними участками 70, 72 и верхними участками 74, 76 могут располагаться промежуточные участки. Такие промежуточные участки могут быть предпочтительными в зависимости от изгиба криволинейной стены доменного воздухонагревателя. Наконец, следует отметить, что кирпичам может быть придана форма с помощью любого подходящего режущего инструмента, такого как, например, проволочной пилы. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ сооружения опорного кольца в криволинейной стене, в котором:(а) подготавливают множество стандартизированных клиновидных кирпичей, при этом кирпичи имеют переднюю сторону и противоположную заднюю сторону,внутреннее основание и противоположное наружное основание, при этом внутреннее основание меньше, чем наружное основание, и предназначено для образования опорного кольца,две боковые стороны для соединения с соседними кирпичами, при этом боковые стороны снабжены гребневыми и пазовыми профилями для взаимодействия с боковыми сторонами соседних кирпичей,толщину между внутренним и наружным основаниями, при этом толщину выбирают избыточной по сравнению с желаемой конечной толщиной кирпича;(б) определяют предполагаемое местоположение каждого отдельного кирпича в составе опорного кольца в криволинейной стене;(в) на основе предполагаемого местоположения отдельного кирпича в криволинейной стене определяют местоположения передней линии разреза кирпича для формообразования передней стороны кирпича и местоположения задней линии разреза кирпича для формообразования задней стороны кирпича;(г) образуют переднюю и заднюю стороны кирпича в соответствии с определнными выше передними и задними линиями разреза и(в) сооружают опорное кольцо из образованных кирпичей. 2. Способ по п.1, в котором после этапа (г) размещают и фиксируют отдельные кирпичи в их заранее определнном предполагаемом местоположении в криволинейной стене. 3. Способ по п.1 или 2, в котором на этапе (б) предполагаемое местоположение отдельного кирпича в криволинейной стене рассчитывают с помощью компьютерной программы. 4. Способ по любому из предыдущих пунктов, в котором этап (б) включает в себя виртуальную и/или физическую раскладку множества кирпичей для формирования заготовки опорного кольца. 5. Способ по любому из предыдущих пунктов, в котором на этапе (в) местоположения передней линии разреза и задней линии разреза кирпича рассчитывают с помощью компьютерной программы. 6. Способ по любому из предыдущих пунктов, в котором наружные основания отдельных кирпичей образуют внешнюю грань заготовки опорного кольца, включает в себя также этап отрезания внешней грани заготовки опорного кольца до предварительно определнной формы. 7. Способ по п.6, в котором внешнюю грань заготовки опорного кольца отрезают до этапа (г). 8. Способ по любому из предыдущих пунктов, в котором гребневые и пазовые профили боковых поверхностей выполняют фасонными. 9. Способ по любому из предыдущих пунктов, в котором гребневые и пазовые профили боковых поверхностей выполняют клиновидной формы и простирающимися между внутренним и наружным основаниями.-6 015972 10. Способ по любому из предыдущих пунктов, в котором подготавливают по меньшей мере один начальный кирпич, при этом начальный кирпич содержит пазовые профили на обеих своих боковых сторонах. 11. Способ по любому из предыдущих пунктов, в котором подготавливают по меньшей мере один замыкающий кирпич, при этом замыкающий кирпич содержит гребневые профили на обеих своих боковых сторонах. 12. Способ по пп.10 и 11, в котором заготовка опорного кольца включает в себя первый начальный кирпич и диаметрально противоположный второй начальный кирпич; первый замыкающий кирпич и диаметрально противоположный второй замыкающий кирпич, при этом замыкающие кирпичи расположены на половине расстояния между начальными кирпичами; множество укладываемых по часовой стрелке кирпичей, расположенных между первым начальным кирпичом и первым замыкающим кирпичом и между вторым начальным кирпичом и вторым замыкающим кирпичом и множество укладываемых против часовой стрелки кирпичей, расположенных между первым начальным кирпичом и вторым замыкающим кирпичом и между вторым начальным кирпичом и первым замыкающим кирпичом. 13. Способ по п.12, в котором укладываемые по часовой стрелке кирпичи имеют пазовый профиль на их первой боковой стороне и гребневый профиль на их второй боковой стороне и укладываемые против часовой стрелки кирпичи имеют гребневый профиль на их первой боковой стороне и пазовый профиль на их второй боковой стороне. 14. Способ по любому из предыдущих пунктов, в котором первая группа кирпичей имеет первый угол заострения клина и по меньшей мере одна вторая группа кирпичей имеет второй угол заострения клина, отличающийся от первого угла заострения клина, при этом различные внутренние диаметры опорного кольца получают посредством различных комбинаций из кирпичей первой группы и из кирпичей по меньшей мере одной второй группы. 15. Способ по любому из предыдущих пунктов, в котором на этапе виртуальной и/или физической раскладки множества кирпичей для формирования заготовки опорного кольца разделяют заготовку опорного кольца на два диаметрально противоположных нижних участка и два диаметрально противоположных верхних участка; раскладывают кирпичи таким образом, что два верхних участка находятся в аксиально приподнятой взаимосвязи относительно нижних участков. 16. Способ по п.15, в котором между нижними и верхними участками располагают по меньшей мере один промежуточный участок. 17. Способ по любому из предыдущих пунктов, в котором отдельные кирпичи являются прессованными, предпочтительно гидравлически прессованными.
