Вибрационная щетка для волос

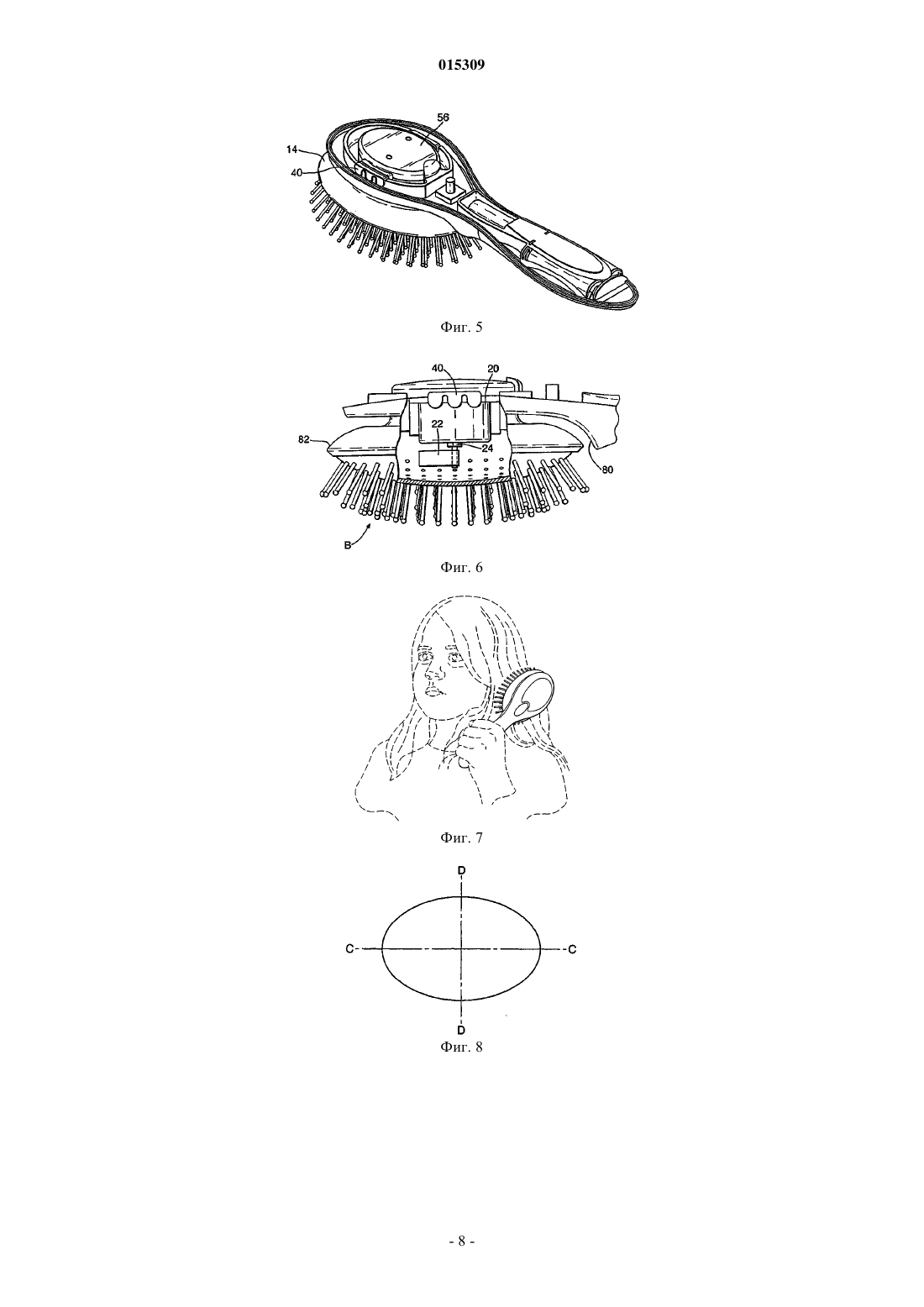

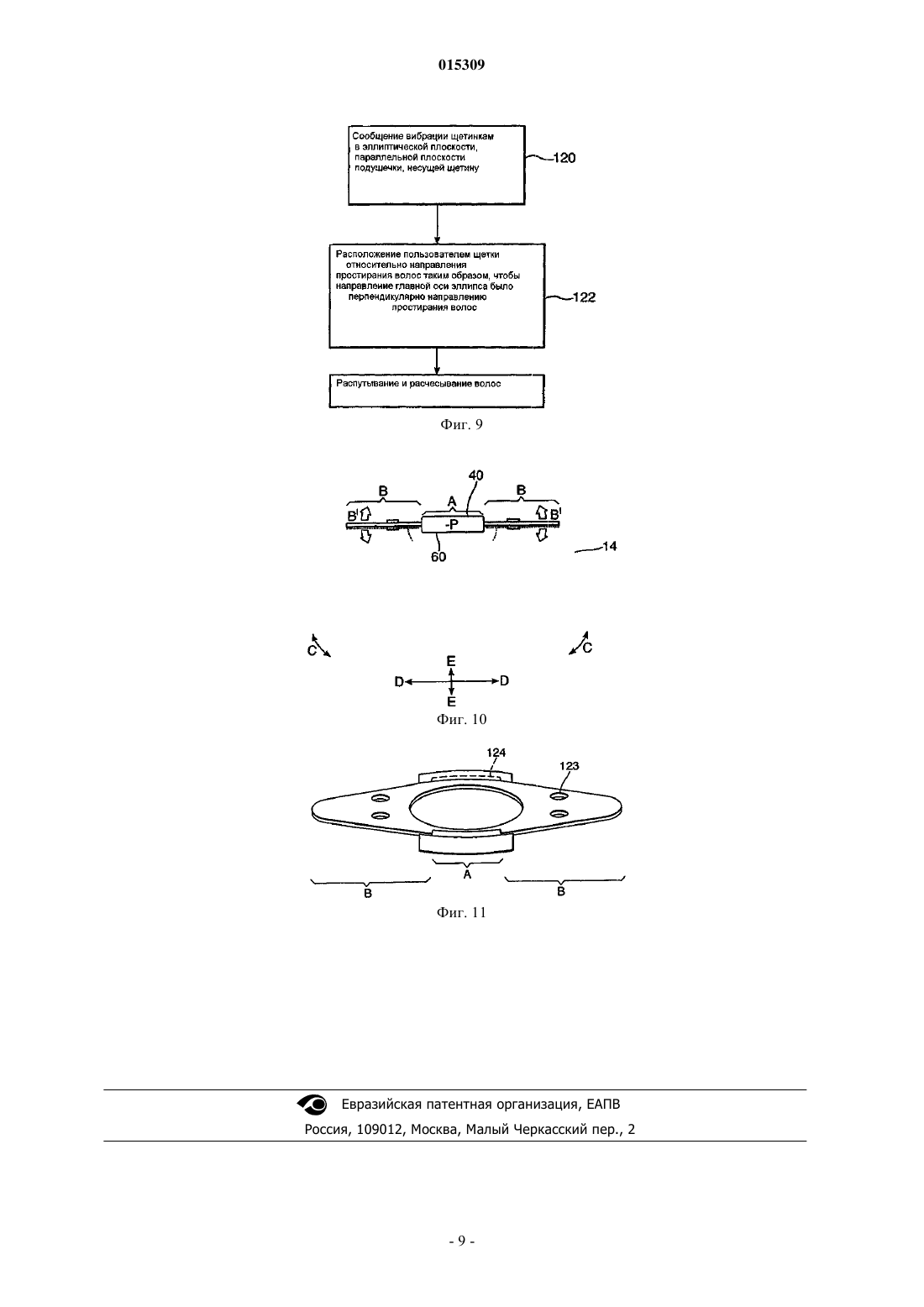

ВИБРАЦИОННАЯ ЩЕТКА ДЛЯ ВОЛОС Предложены вибрационная щетка для волос для улучшенного распутывания волос, содержащая головку с основанием и подушечкой, на которой расположена щетина, где подушечка содержит двигатель и вибрационный исполнительный механизм для создания вибрационного движения подушечки; причем подушечка шарнирно прикреплена к основанию таким образом, чтобы подушечка могла поворачиваться относительно поворотной оси, которая проходит в направлении,по существу, поперечном к общей продольной оси щетки для волос; и способ распутывания волос с использованием упомянутой щетки. Таггард Джеффри Сильвер, Калман Джеффри М., Ноттингем Джон Ричард,Спирк Джон Вилфорд, Таппер Джей, Ноттингем Рейчел Мари, Макнили Кэролин Мари (US), Скиннер Ричард, Уолл Брайан Дуглас, Уайр Стефен Ли (GB) 015309 Настоящее изобретение относится к вибрационной щетке для волос с улучшенной способностью распутывания. В патенте США 3517235, выданном на имя Flowers и др., раскрыты приводимые в действие в противоположных направлениях и совершающие возвратно-поступательные движения блоки щетки для волос, предназначенной для выполнения расчесывающих и массирующих действий, посредством которых спутанные волосы эффективно распутываются при расчесывании их щеткой. Раскрытая щетка предназначена для достижения большей эффективности при пользовании ею благодаря выполнению встречных возвратно-поступательных движений парой блоков щетины, где блоки, перемещаемые в противоположных направлениях, предназначены для эффективного разъединения волос при расчесывании их щеткой. К сожалению, такое возвратно-поступательное движение, как было установлено, не является благоприятным для распутывания волос из-за имеющей место тенденции к повреждению волос в результате срезывающего действия движимых одновременно возвратно-поступательно блоков щетины. В патенте США 2465250 раскрыта вибрационная щетка для волос, содержащая двигатель, установленный горизонтально. Вибрация, создаваемая с помощью двигателя, преобразуется в импульсы, сообщаемые части устройства, на которой расположена щетина. Таким образом, при использовании устройства щетину перемещают в направлении к волосистой части кожи головы и обратно. Со временем толчковое движение, действующее на волосистую часть кожи головы, может стать неприятным для пользователя, и с помощью устройства можно только в ограниченной степени реально производить распутывание волос, тогда как оно в основном предназначено для выполнения массажа. Таким образом, существует потребность в вибрационной щетке для волос для выполнения улучшенного распутывания завитых, или скрученных, или спутанных узелками волос, с помощью которой можно действовать в выбранной плоскости для повышения эффективности распутывания волос при минимальном их повреждении, и которая была бы удобна для пользователя при ее применении. Соответственно, согласно первому аспекту изобретения создана вибрационная щетка для волос для улучшенного распутывания волос, содержащая головку с основанием и подушечкой, на которой расположена щетина, где внутри подушечки размещен двигатель и вибрационный исполнительный механизм для генерирования вибрационного движения подушечки, причем подушечка шарнирно прикреплена к основанию таким образом, что подушечка может поворачиваться относительно поворотной оси, которая расположена, по существу, в поперечном направлении к общей продольной оси щетки для волос. При колебательном движении, выполняемом подушечкой в щетке согласно настоящему изобретению, обеспечивается достаточное перемещение щетинок вперед и назад для выполнения распутывания без существенного движения в направлении к волосистой части кожи головы пользователя и обратно во время применения, вызывающего дискомфорт. Соответственно, щетка эффективна и удобна при использовании. Общая продольная ось щетки является осью, перпендикулярной направлению расчесывания во время использования и, в общем, расположена вдоль продольной оси щетки. Под термином поперечное направление понимают то, что поворотная ось расположена перпендикулярно продольной оси и находится в одной плоскости с продольной осью щетки. Предпочтительно, чтобы вибрационное движение было общим для некоторых щетинок. Хотя распутывание производят с помощью вибрирующих щетинок, изобретением не предусмотрено условие, при котором всем щетинкам сообщают вибрационное движение, и, следовательно, некоторые щетинки могут быть установлены так, чтобы они функционировали обычным образом в дополнение к другим щетинкам,посредством которых производят распутывание волос с помощью вибрации. Более предпочтительно, чтобы подушечка, на которой расположена щетина, имела единую опору для всех щетинок для общего движения щетинок. При наличии единой опоры для всех щетинок обеспечивается улучшенное распутывание, поскольку все щетинки при этом вибрируют согласованно. Двигатель предпочтительно содержит ведущий вал, который вращается в направлении, перпендикулярном общей плоскости подушечки, на которой расположена щетина. Вибрационный исполнительный механизм предпочтительно содержит грузик со смещенным центром, вращаемый в плоскости, в общем, параллельной подушечке, на которой расположена щетина. С помощью грузика со смещенным центром, вращаемого в плоскости, в общем, параллельной подушечке, на которой расположена щетина,обеспечивают оптимальную вибрацию для распутывания волос без дискомфорта для пользователя. Физика генерирования вибрации заключается в следующем. При вращении массы относительно оси, не совпадающей с ее центром масс, возникает вибрационная сила, или раскачивающая сила, которая описывается уравнениемr - расстояние от центра масс до оси вращения;w - угловая скорость (скорость вращения). В настоящем изобретении угловая скорость w относительно ограничена пределами, предварительно определенными рядом экспериментально полученных результатов, посредством которых выявлена оптимальная частота распутывания.-1 015309 Используя сведения, полученные из экспериментов и на числовых моделях, авторы определили раскачивающую силу, требующуюся для достижения технических характеристик, которые они желали бы придать предлагаемому устройству с учетом дополнительных ограничений, для обеспечения комфорта пользователя и возможности упаковки. При ссылке на комфорт пользователя авторы установили, что раскачивающие силы, превышающие определенную величину, нежелательны для пользователя. Предпочтительно, чтобы раскачивающая сила при частоте 40 Гц составляла от 3 до 5 H, более предпочтительно от 3,5 до 4,5 Н, а наиболее предпочтительно от 3,9 до 4,1 Н. Самая предпочтительная раскачивающая сила составляет приблизительно 4,03 Н. Кроме того, сборка амортизатора должна обладать минимальной жесткостью, при которой головка щетки не наклонялась бы слишком сильно под собственным весом, когда щетку держат вертикально, и при которой головка щетки не перемещалась бы слишком сильно, создавая пугающий внешний вид или проблемы, связанные с помехами, вызываемыми корпусом ручки. Кроме того, грузик со смещенным центром не может быть также расположен слишком далеко от амортизатора, чтобы щетка не превратилась в слишком высокое устройство. Размеры грузика были оптимизированы по весу, а также с учетом эффективности батареи. Предпочтительно грузик является цилиндром. При использовании цилиндра обеспечивается оптимальная вибрация. Предпочтительно, цилиндр имеет диаметр от 10 до 20 мм, более предпочтительно от 13 до 18 мм,а наиболее предпочтительно приблизительно 16 мм. Окончательный диаметр цилиндрического грузика предпочтительно ограничен на верхнем пределе тем, что цилиндр не должен превышать основной диаметр выбранного электродвигателя. При этом условии грузик может быть размещен на двигателе поставщиком двигателя во время его сборки, и его легко сбросить в корпус двигателя. Таким образом, высоту цилиндра определяют после определения диаметра. Высота цилиндра предпочтительно составляет от 3 до 8 мм, более предпочтительно от 5 до 6 мм, а особенно предпочтительно приблизительно 5,5 мм. Расстояние от ведущего вала двигателя (оси вращения) до центра цилиндра предпочтительно составляет от 5 до 9 мм, более предпочтительно от 6 до 8 мм, а особенно предпочтительно приблизительно 7 мм. Эксплуатационная угловая скорость предпочтительно составляет от 32 до 47 Гц. При этих угловых скоростях обеспечиваются самые хорошие результаты распутывания, как было определено потребителем и опытным путем. Грузик со смещенным центром предпочтительно устанавливают на валу сборки двигателя для создания эксцентрикового смещения в сборке, приводящего к вибрационному движению. Сборку грузика со смещенным центром и двигателя предпочтительно прикрепляют к подушечке, на которой расположена щетина. Пластину основания предпочтительно прикрепляют к подушечке, на которой расположена щетина,посредством амортизатора. Амортизатор предпочтительно выполняют таким образом, чтобы с его помощью сообщать круговое или эллиптическое вибрационное движение от исполнительного механизма к подушечке, на которой расположена щетина; более предпочтительным является эллиптическое движение. Амортизатор предпочтительно состоит из эластомерного материала, например, из блоксополимера бутадиена и стирола или из силиконового эластомера. В качестве альтернативы, он может содержать пружинную сталь или другой подобный упругий материал. Амортизатор предпочтительно содержит пластину. Пластина предпочтительно содержит центральную секцию, прикрепленную к основанию, и гибкие концы, расположенные с противоположных сторон от центральной секции на общей продольной оси щетки, которые прикреплены к подушечке. Центральная секция предпочтительно составляет от 20 до 50%, а более предпочтительно от 25 до 35% всей ширины амортизатора. Этим обеспечивают оптимальную передачу вибрации от двигателя для сообщения достаточного уровня колебаний подушечки для распутывания волос без повреждения волосистой части кожи головы. Поворотная ось предпочтительно расположена посередине центральной секции амортизатора. Щетка предпочтительно содержит электропитание, располагаемое в ручке. Электропитание соединено с двигателем электрическими проводами. Электрические провода предпочтительно проведены от ручки к основанию и в подушечку с боковых сторон и с противоположных сторон вдоль поворотной оси для предотвращения повреждения проводов во время использования щетки в режиме вибрации. Щетка для волос предпочтительно содержит ручку, идущую от головки в осевом направлении ручки. Более предпочтительно, чтобы ручка была расположена в плоскости, в общем, параллельной подушечке, на которой расположена щетина. Предпочтительно, чтобы вибрационное движение, совершаемое подушечкой, на которой расположена щетина, было эллиптическим движением, при котором более длинная ось эллипса проходит в осевом направлении ручки. Предпочтительно, чтобы сборка амортизатора была выполнена таким образом, чтобы сдерживалось вибрационное движение в направлении, перпендикулярном осевому направлению ручки. Амортизатор предпочтительно прикреплен, причем предпочтительно жестко прикреплен, к корпусу двигателя его(амортизатора) ближним и отдаленным концами относительно ручки щетки. Амортизатор предпочтительно прикреплен с помощью соединителей к головке щетки с ее боковых сторон, отстоящих в поперечном направлении от общей продольной оси щетки. Соединители предпочтительно обладают меньшей упругостью, чем остальная часть амортизатора. Такое уменьшение упругости можно осуществлять путем увеличения размера или путем использования другого материала. Более предпочтительно, чтобы соединители проходили вдоль боковых сторон амортизатора и занимали от 10 до 70% всей длины амортизатора. Более предпочтительно, чтобы средняя глубина соединителей составляла от 110 до 300% средней глубины амортизатора в местах крепления к подушечке, на которой расположена щетина. Более предпочтительно, чтобы амортизатор был зажат в соединителях в надлежащем положении с верхней и нижней сторон амортизатора. Предпочтительно, чтобы основание состояло из двух элементов, сопрягаемых с противоположных сторон, с помощью которых зажимают амортизатор вдоль соединителей. В таком варианте исполнения по меньшей мере один из элементов, сопрягаемых с противоположных сторон, содержит углубление,соответствующее поперечному сечению соединителей в месте зажима. Сборка амортизатора предпочтительно обладает первой жесткостью в осевом направлении ручки и второй жесткостью в направлении, перпендикулярном осевому направлению ручки, причем первая жесткость меньше второй жесткости. Щетинки предпочтительно проходят от подушечки, на которой расположена щетина, в направлении, в общем, перпендикулярном ей, для обеспечения перемещения щетины в соответствии с перемещением подушечки, на которой расположена щетина. Вибрационное движение предпочтительно находится в диапазоне частот 20-100 Гц, более предпочтительно от 30 до 65 Гц. При использовании щетки для волос согласно изобретению посредством этого диапазона частот обеспечивают наилучшее распутывание без дискомфорта для пользователя. Согласно второму аспекту изобретения создан способ распутывания волос, включающий расчесывание волос щеткой согласно первому аспекту изобретения. Термин вибрационный при использовании его в данном описании следует понимать как включающий в себя колебание, а термин щетка следует понимать как устройство, охватывающее варианты исполнения, которые можно в альтернативных вариантах исполнения описывать как расчески. Ниже описаны конкретные варианты исполнения изобретения со ссылками на следующие чертежи,не ограничивающие объем и сущность изобретения, на которых изображено: на фиг. 1 - вид сверху одного варианта исполнения; на фиг. 2 - вид сбоку варианта исполнения, представленного на фиг. 1; на фиг. 3 - вид спереди варианта исполнения, представленного на фиг. 1; на фиг. 4 - вид в разобранном состоянии варианта исполнения, представленного на фиг. 1; на фиг. 5 - вид сверху, где верхняя крышка удалена; на фиг. 6 - вид сбоку с частичным вырывом; на фиг. 7 - вид в перспективе, на котором, в общем, показан вариант исполнения при применении его пользователем для расчесывания волос; на фиг. 8 - ссылочная диаграмма эллиптической плоскости; на фиг. 9 - блок-схема способа действия варианта исполнения; на фиг. 10 - вид сбоку предпочтительного амортизатора и на фиг. 11 - вид в перспективе того же амортизатора. Варианты исполнения вибрационной щетки для волос согласно изобретению представляют собой решение, отвечающее требованиям лучшего распутывания волос с меньшим усилием и меньшим повреждением волос пользователя во время распутывания. Положительный опыт эффективно передается пользователю как результат менее болезненного расчесывания и более приятного распутывания волос,чем при использовании известных устройств. Волосы не вырывают или не повреждают во время распутывания щеткой, а мягко распутывают с меньшим натяжением благодаря более низкой частоте и более нежному распутыванию при использовании вибрационной щетки для распутывания волос согласно изобретению. При использовании щетки распутывают волосы благодаря применению определенного вибрационного движения, таким образом, освобождая пользователя от необходимости в существенной степени тянуть волосы для достижения желаемого распутывания. При использовании щетки также существенно уменьшается усталость рук. Вариант исполнения щетки согласно изобретению содержит ручку A (см. фиг. 1, 2 и 3) и головку B. Следует понимать, что термин щетка при использовании его в данном описании охватывает варианты исполнения, которые можно в альтернативныхвариантах исполнения описывать как расчески. Ручка эргономически выполнена таким образом, чтобы можно было легко использовать при удерживании ее в руке пользователем. Продольная ось ручки A проходит, в общем, вдоль линии C-C на фиг. 1. Головка В щетки содержит множество щетинок 10, которые идут в перпендикулярном направлении от нижней стенки 12 головки таким образом, чтобы их можно было сопрягать с волосами и проводить через массу-3 015309 волос пользователя. В показанном варианте исполнения представлена в какой-то степени сферическая нижняя стенка 12, как одна из разновидностей вариантов исполнения, но авторами предусмотрено, что могут быть использованы и другие конфигурации нижней стенки, как альтернативные варианты исполнения, например нижняя стенка плоской или трубчатой формы. Жесткость щетины можно варьировать от относительно жесткой до мягкой, хотя предпочтительно, чтобы щетинки были относительно жесткими; щетинки обычно обладают жесткостью консольно закрепленной балки, больше приблизительно 100 Н/м, когда они прикреплены к подушечке, на которой расположена щетина. Как рассмотрено более подробно ниже, головка В выполнена таким образом, чтобы она вибрировала при использовании щетки, но чтобы такие вибрационные движения были изолированы от ручки A,чтобы как можно в меньшей степени вибрация передавалась ручке и руке пользователя. Для исключения сомнений термин вибрационное движение следует понимать как включающий в себя колебательное или возвратно-поступательное движение. Соответственно, верхний корпус головки щетки, содержащий верхнюю стенку 14, расположен на расстоянии от ручки, как, например, в области 16, для распространения вибрационного движения без перехода его посредством контакта к ручке A. Щетка согласно изобретению содержит двигатель 20 (см. фиг. 4, 5 и 6), с помощью которого приводят в действие исполнительный механизм 22, содержащий грузик со смещенным центром, или противовес, относительно вала 24 двигателя таким образом, чтобы при вращении вала двигателя грузик 22 вызывал эксцентриковое смещение относительно вала, вызывающее вибрационное движение сборки из грузика и двигателя. При таком движении, в общем, возникает круговой механический момент в плоскости исполнительного механизма, по существу, параллельной плоскости, определенной линиями C-C и D-D на фиг. 1. Следует понимать, что термин щетка при использовании его в данном описании охватывает варианты исполнения, которые можно в альтернативных вариантах исполнения описывать как расчески. Аспект варианта исполнения согласно изобретению включает преобразование кругового вибрационного движения двигателя и грузика в движение по криволинейной траектории, например эллиптическое движение, подушечки, на которой расположена щетина, в определенной плоскости движения. Эластомерный элемент 40 амортизатора прикреплен к двигателю 20, а также прикреплен к сборке, состоящей из элементов 10, 12, 14 подушечки, на которой расположена щетина таким образом, чтобы вибрационное движение, генерируемое с помощью двигателя, могло передаваться к щетинкам 10. Двигатель 20 размещен внутри полости 42 подушечки, на которой расположена щетина, головки щетки, имеющей такие размеры, чтобы обеспечивалась возможность размещения двигателя 20 и вращения грузика 22 со смещенным центром, с помощью которых обеспечивают желаемое вибрационное движение. Вибрация,создаваемая с помощью грузика со смещенным центром, передается к головке 14 щетки благодаря тому,что сборка двигателя и грузика соединена с головкой щетки твердыми, жесткими соединениями. С помощью амортизаторов 40 обеспечивают возможность существования этого движения, посредством обеспечения возможности движения головки, в основном, независимо от ручки, благодаря плотной посадке круглых выступов 50 амортизатора в ответных вырезах 52 для этих выступов, и зажиму выступов в вырезах 52 путем расположения выступов между головкой 14 щетки и верхней крышкой 56 двигателя. Верхняя стенка 14 и вырезы 52 представляют собой скрепленные жесткие пластмассовые детали, в конечном счете, несущие щетинки 10. Конкретная конфигурация амортизатора 40 такова, что выступы устанавливают по плотной посадке внутри вырезов 52, а перемычка 60 содержит канавку 62 для плотной посадки ответного выреза 64 фиксирующей крышки 56. Кроме того, концевые участки эластомерных выступов 50 и перемычку 60 также размещают внутри вырезов 70 ручки таким образом, чтобы посредством амортизатора 40 эффективно изолировать вибрационное движение головки от ручки A. Таким образом, головка в сборе может перемещаться внутри ручки A (см. фиг. 5 и 6), так как сборка вибрационного исполнительного механизма и двигателя, содержащая крышку 56, отдалена от внутренней стенки 80 ручки. За исключением этой части эластомерного кольца, размещенного внутри вырезов 70 ручки, кольцо закрепляют внутри вырезов 70, когда верхнюю половину 78 ручки прикрепляют к нижней половине 76 ручки. Другие элементы, показанные на фиг. 4 и 5, содержат аккумуляторный отсек 90 (хотя устройство может быть также снабжено электрическим шнуром), каналы для прокладки электрических проводов для двигателя 92, переключатель 94 включено-выключено и накладку 96 для переключателя. Декоративной крышкой 98 в ручке 78 накрывают крышку 56 двигателя. Хотя в проиллюстрированном варианте исполнения амортизатор 40 является эластомерным материалом, в качестве альтернативы он может содержать любую пружинную структуру, способную приводить к подобному результату, например сборку из металлических пружин, пластмассовых прокладок или других упругих элементов. Другим аспектом упругого амортизатора 40 является то, что он может быть выполнен таким образом, чтобы с его помощью можно было преобразовывать круговое вибрационное движение эксцентрикового грузика 22 в эллиптическое движение в плоскости, в общем, параллельной подушечке, на которой расположена щетина. Более конкретно, можно заметить, что амортизатор 40 не поддерживается вдоль направления оси CC (см. фиг. 1), но поддерживается вдоль линии, перпендикулярной осевому направле-4 015309 нию (линия D-D на фиг. 1). Таким образом, эластомер обладает первой жесткостью в осевом направлении ручки и второй жесткостью в направлении, перпендикулярном осевому направлению ручки, причем первая жесткость меньше второй жесткости. Особенностью такой поддерживающей сборки является то,что вибрационное движение двигателя и грузика больше в направлении вдоль линии C-C, чем вдоль линии D-D (см. фиг. 1 и 8). Если волосы пользователя (см. фиг. 7) расположены главным образом в направлении линии D-D (см. на фиг. 1 и 8), то вибрационное движение щетинок 10 должно быть таким, при котором для эффективного распутывания волос перемещение с большей протяженностью происходит в направлении, перпендикулярном простиранию волос, чем в направлении вдоль простирания волос, то есть параллельно упомянутому направлению. При этом наблюдается тенденция к распутыванию закрученных или спутанных волос щетинками, которыми разделяют волосы путем несильного их оттягивания друг от друга и даже еще более слабого их расталкивания и натягивания в направлении их простирания для лучшего распутывания волос с меньшим усилием и меньшим повреждением волос в процессе распутывания. Преимущество этого процесса заключается в том, что трение между щетинками и волосами, в частности статическое трение, уменьшается. Другим аспектом данных вариантов исполнения изобретения является то, что вибрационное движение головки В (см. фиг. 6) происходит в криволинейной плоскости, в общем, перпендикулярной волосистой части кожи головы пользователя, благодаря чему исключается внедрение щетинок при вибрационном движении в волосистую часть кожи головы, что, как заметили, приводило бы к неприятному ощущению пользователя. На виде в перспективе на фиг. 6 четко показано, как благодаря эксцентриситету эксцентриковый грузик 22 воздействует при вращении вала двигателя на двигатель 20 и, таким образом,также на несущий элемент 40 амортизатора. Однако поскольку вращение грузика 22 происходит только в плоскости исполнительного механизма, в общем, определенной линией 82 сопряжения, проходящей между верхней и нижней половинами 12, 14 корпуса головки В, получающееся в результате эллиптическое движение щетинок 10 происходит в плоскости, в общем, параллельной плоскости исполнительного механизма. Другим аспектом вариантов исполнения согласно изобретению является то, что предусмотрено вибрационное движение в диапазоне частот, в общем, более низком, чем в большинстве известных вибрационных щеток. Эмпирические данные показывают, что очень эффективное распутывание волос может быть достигнуто при использовании вибрационных щеток, работающих в диапазоне частот 20-100 Гц, более предпочтительно в диапазоне частот 30-65 Гц, а наиболее эффективное распутывание волос может быть достигнуто с учетом усилий, затрачиваемых пользователем на продвижение щетки при расчесывании волос, при одной из частот 42 или 62 Гц. Таким образом, усовершенствованный способ распутывания волос включает расчесывание волос щеткой, содержащей щетинки, которым сообщают вибрационное движение в диапазоне частот 20-100 Гц и которые выполнены с возможностью движения по криволинейной траектории в плоскости, расположенной, в общем, параллельно волосистой части кожи головы пользователя, или, возможно, при наличии более длинных волос (см. фиг. 7), в плоскости, параллельной продолжению плоскости, в которой расположены волосы пользователя, когда волосы продолжаются от волосистой части кожи головы пользователя. Щетка содержит щетинки, которым сообщают движение по эллиптической траектории, имеющей первую более длинную ось в направлении, перпендикулярном направлению свисающих волос, или волос, идущих от волосистой части кожи головы пользователя, и вторую более короткую ось, параллельную направлению свисающих волос, или волос, идущих от волосистой части кожи головы пользователя. Способ действия настоящего варианта исполнения щетки для улучшенного распутывания волос включает этап 120 (см. фиг. 7-9), заключающийся во включении щетки для сообщения щетинкам вибрационного движения в желаемой эллиптической плоскости, параллельной плоскости 82 (см. фиг. 6) подушечки, на которой расположена щетина. Затем пользователь располагает щетку (этап 122) относительно волос таким образом, чтобы направление простирания волос, в общем, было совмещено с осевым направлением D-D головки щетки, т.е. таким образом, чтобы направление главной оси эллипса было перпендикулярно направлению простирания волос. Таким образом, расчесывание волос вдоль направления простирания волос обеспечивает эффект распутывания, при этом эффект распутывания волос больше при меньшем усилии, прикладываемом пользователем для распутывания узелков, и при минимальной усталости руки пользователя. При расчесывании волос, которые в обычном состоянии не свисают так, как это показано на фиг. 7,т. е. при расчесывании очень вьющихся волос, которые могут простираться на достаточно большое расстояние от волосистой части кожи головы пользователя, применяют те же принципы, за исключением того, что при расчесывании волос пользователь прикладывает вытягивающее усилие вдоль длины волос или прикладывает собирающее усилие для придания волосам направления наружу от волосистой части кожи головы, вместо придания ниспадающего направления. Настоящее изобретение особенно полезно для расчесывания таких волос и длинных волос (т.е. таких волос, длина которых больше, чем до подбородка) и сухих или поврежденных волос. На фиг. 10 изображен амортизатор 40, который (когда он установлен в головке щетки для волос) прикреплен к подушечке 14, на которой расположена щетина, таким образом, что движение амортизато-5 015309 ра 40 передается подушечке 14, на которой расположена щетина. С помощью двигателя (не показан),расположенного внутри подушечки, сообщают вибрационное движение амортизатору, посредством которого, поскольку он зафиксирован вдоль соединителей 60, сообщают достаточное движение (указано стрелками B') концам B для обеспечения достаточного качательного движения (указано стрелками B) для распутывания волос, не вызывающего повреждения волосистой части кожи головы. Распутывание волос осуществляется благодаря движению в направлении D, в то время как дискомфорт волосистой части кожи головы доставляет движение в направлении E. На фиг. 11 изображен амортизатор, являющийся предпочтительным в настоящем изобретении. Амортизатор содержит центральную секцию A и гибкие концевые участки B. Концевые участки прикреплены к подушечке (не показана) в местах 123, в то время как центральный участок прикреплен к основанию в местах 124. Таким образом, центральный участок закреплен и не раскачивается, в то время как гибкие концы могут покачиваться, когда с помощью двигателя создают вибрацию. Варианты исполнения согласно изобретению описаны со ссылкой на расчесывание волос человека,но щетку согласно изобретению можно также использовать для распутывания других объектов, например волос животного, в том числе домашнего животного, или даже запутанных нитей из других материалов, отличающихся от волос. Примерный вариант исполнения описан со ссылкой на предпочтительные варианты исполнения. Очевидно, что люди, прочитавшие и понявшие приведенное выше подробное описание, могут предложить различные модификации и изменения. Авторы полагают, что примерный вариант исполнения будет рассматриваться как включающий в себя все такие модификации и изменения, поскольку они подпадают под объем прилагаемой формулы изобретения или ее эквивалентов. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Вибрационная щетка для волос для улучшенного распутывания волос, содержащая головку с основанием и подушечкой, на которой расположена щетина, причем внутри подушечки размещен двигатель и вибрационный исполнительный механизм для генерирования вибрационного движения подушечки, причем подушечка шарнирно прикреплена к основанию таким образом, что может поворачиваться относительно поворотной оси, которая расположена, по существу, в поперечном направлении к общей продольной оси щетки для волос. 2. Щетка по п.1, в которой исполнительный механизм для генерирования вибрационного движения подушечки установлен таким образом, чтобы подушечка качалась относительно поворотной оси. 3. Щетка для волос по п.1 или 2, в которой подушечка, на которой расположена щетина, содержит единую опору для всех щетинок для сообщения общего движения щетинкам. 4. Щетка для волос по любому из предыдущих пунктов, в которой исполнительный механизм для генерирования вибрационного движения содержит грузик со смещенным центром, вращаемый в плоскости, в общем, параллельной подушечке, на которой расположена щетина. 5. Щетка для волос по п.4, в которой грузик со смещенным центром установлен на валу двигателя в сборе для генерирования эксцентричного смещения двигателя в сборе, приводящего к вибрационному движению. 6. Щетка для волос по п.5, в которой сборка, состоящая из грузика со смещенным центром и двигателя, прикреплена к подушечке, на которой расположена щетина. 7. Щетка для волос по любому из предыдущих пунктов, в которой подушечка, на которой расположена щетина, присоединена к пластине основания посредством сборки амортизатора, предназначенной для преобразования движения исполнительного механизма в эллиптическое вибрационное движение подушечки, на которой расположена щетина. 8. Щетка для волос по любому из предыдущих пунктов, содержащая ручку, проходящую от головки в осевом направлении, которое лежит в плоскости, в общем, параллельной подушечке, на которой расположена щетина. 9. Щетка для волос по п.8, в которой исполнительный механизм выполнен так, что обеспечивается вибрационное движение подушечки, на которой расположена щетина, по эллиптической траектории,имеющей более длинную ось эллипса, расположенную в осевом направлении ручки. 10. Щетка для волос по п.8 или 9, в которой сборка амортизатора выполнена таким образом, чтобы сдерживать вибрационное движение в направлении, перпендикулярном осевому направлению ручки. 11. Щетка для волос по любому из пп.8-10, в которой сборка амортизатора имеет первую жесткость в осевом направлении ручки и вторую жесткость в направлении, перпендикулярном осевому направлению ручки, причем первая жесткость меньше второй жесткости. 12. Щетка для волос по любому из предыдущих пунктов, в которой щетинки направлены от подушечки, на которой расположена щетина, в направлении, в общем, перпендикулярном ей. 13. Щетка для волос по любому из предыдущих пунктов, в которой исполнительный механизм выполнен так, что обеспечивает генерацию вибрационного движения в диапазоне частот 20-100 Гц. 14. Щетка для волос по п.13, в которой исполнительный механизм выполнен так, что обеспечивает-6 015309 генерацию вибрационного движения в диапазоне частот 30-65 Гц. 15. Способ распутывания волос, в котором волосы расчесывают щеткой по любому из предыдущих пунктов.
