Многофункциональная система защиты спортплощадок
Формула / Реферат
1. Система защиты спортплощадок, содержащая раму-короб (1) с защитным покрытием (2), причем указанная рама-короб (1) выполнена с возможностью перемещения по длине площадки с раскладыванием или складыванием защитного покрытия (2) посредством механизма раскладывания и складывания, при этом рама-короб (1) соединена с предварительно разворачиваемой на спортплощадке сетью тросов (3), приводимых в движение приводными шкивами (4) с обеспечением перемещения рамы-короба (1) по спортплощадке.
2. Система по п.1, в которой рама-короб (1) разделена на несколько модульных элементов (22), синхронно перемещающихся по спортплощадке посредством указанной сети тросов (3), к которым они присоединены и которые приводятся в движение указанными приводными шкивами (4) в процессе раскладывания или складывания покрытия (2).

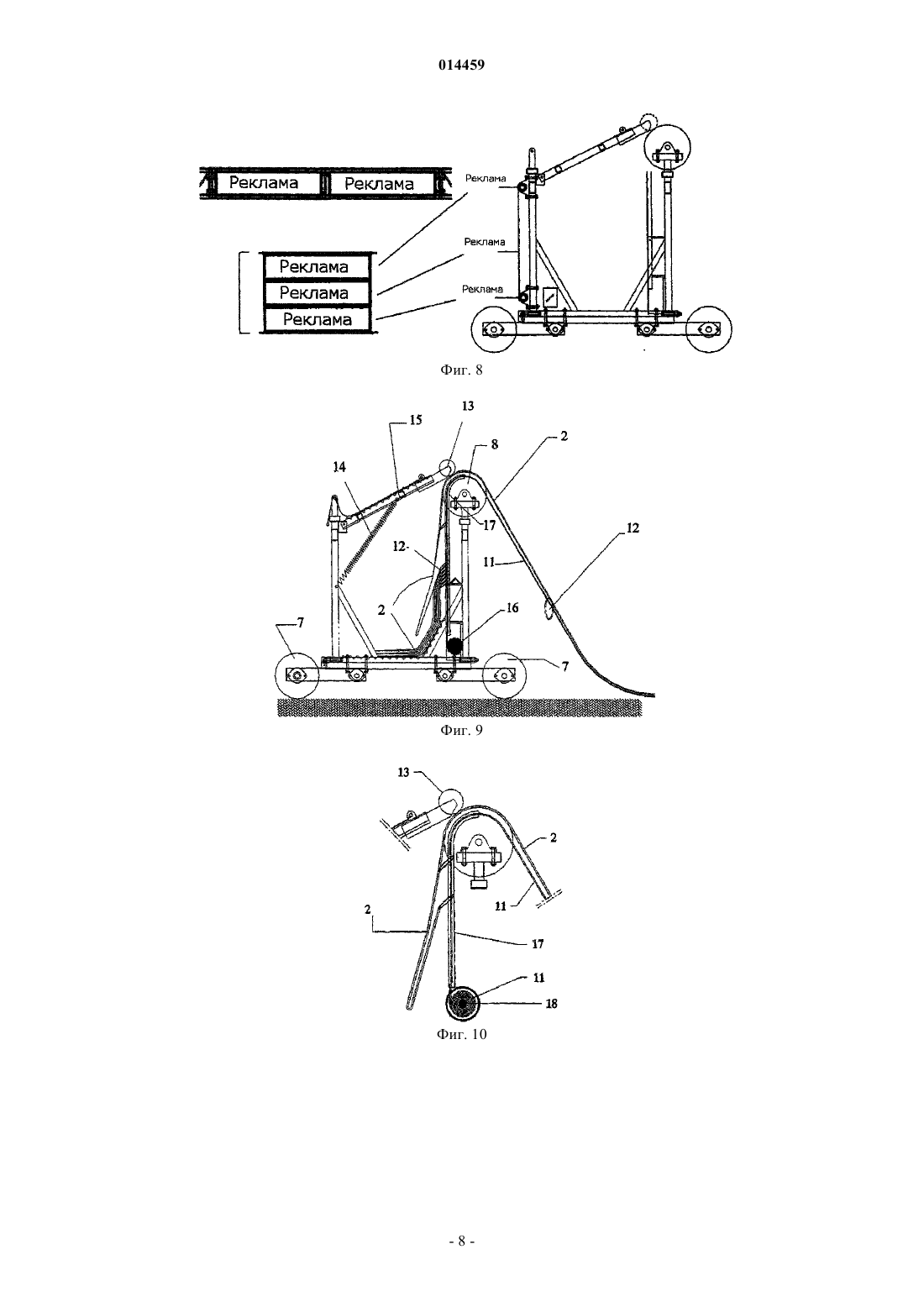

3. Система по п.1, в которой механизм раскладывания или складывания покрытия (2) содержит захватные ролики (8), оснащенные приводом, и кронштейн с пружиной (14), оказывающей прижимное усилие на прижимные ролики (13), прижимающиеся к покрытию (2), когда оно зажато между захватными роликами (8) и прижимными роликами (13), при этом механизм раскладывания или складывания покрытия (2) выполнен с возможностью регулирования указанного прижимного усилия.
4. Система по п.1, в которой механизм раскладывания и складывания покрытия (2) содержит прикрепляемые к краю площадки направляющие канаты (11), которые продеты в пропускные петли (12), расположенные под покрытием (2), и обеспечивают направленное перемещение покрытия (2) во время его складывания или раскладывания.
5. Система по п.4, в которой во время складывания покрытия (2) указанные направляющие канаты (11) проходят через пропускную трубу (17), а пропускные петли (12) нанизываются на эту трубу (17).
6. Система по п.4, в которой указанный механизм содержит катушку (16) для направляющих канатов (11), снабженную наматывающей пружиной (18) и обеспечивающую постепенное наматывание или разматывание направляющего каната (11) во время, соответственно, раскладывания или складывания покрытия (2).
7. Система по п.1, в которой указанный механизм раскладывания и складывания покрытия содержит систему синхронизации, синхронизирующую скорость перемещения рамы-короба (1) указанными приводными шкивами (4) со скоростью складывания или раскладывания покрытия (2) приводными захватными роликами (8).
8. Система по п.1, в которой сеть тросов (3), а также приводные шкивы (2) расположены с краю площадки скрытыми с виду, когда покрытие с нее снято.
9. Система по п.1, в которой сеть тросов (3) собирается несколькими лебедками (5), расположенными на краю площадки.

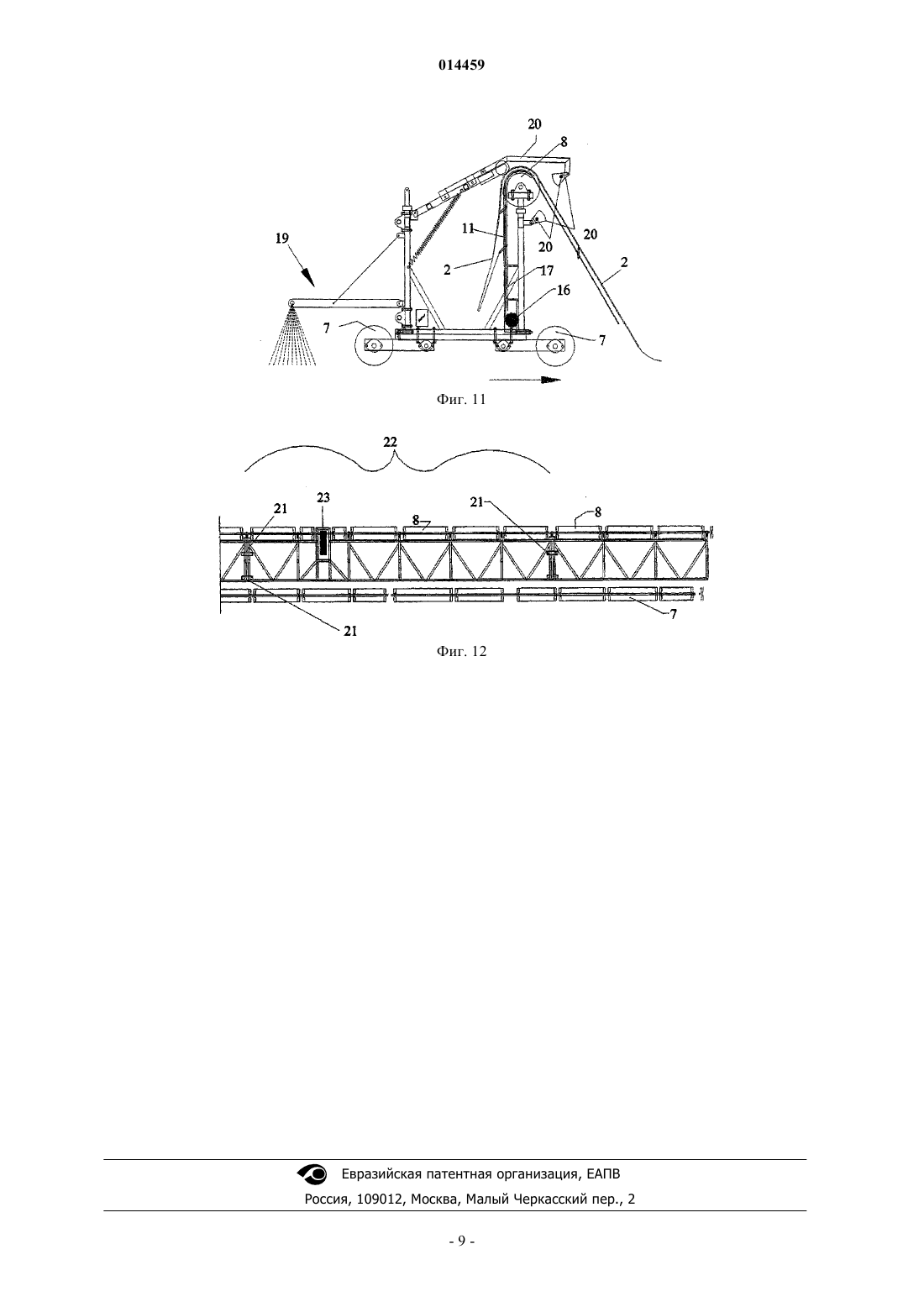

10. Система по п.1, в которой рама-короб содержит нагревающую систему (20), предназначенную для нагрева покрытия (2).
11. Система по п.1, в которой рама-короб содержит систему (19) полива.
12. Система защиты по п.1, в которой рама-короб содержит сеялку, предназначенную для посева травы.
13. Система по п.1, в которой рама-короб (1) содержит опоры, предназначенные для размещения рекламных материалов.
14. Система по п.1, в которой покрытие (2) выполнено с возможностью размещения на нем рекламных материалов.
15. Система по п.1, в которой покрытие (2) выполнено светопрозрачным.
Текст
МНОГОФУНКЦИОНАЛЬНАЯ СИСТЕМА ЗАЩИТЫ СПОРТПЛОЩАДОК Изобретение относится к системе защиты спортплощадок, содержащей раму-короб с защитным покрытием, причем указанная рама-короб выполнена с возможностью перемещения по длине площадки с раскладыванием или складыванием защитного покрытия посредством механизма раскладывания и складывания, при этом рама-короб соединена с предварительно разворачиваемой на спортплощадке сетью тросов, приводимых в движение приводными шкивами с обеспечением перемещения рамы-короба по спортплощадке. 014459 Область техники Изобретение относится к многофункциональной системе защиты спортплощадок. Более конкретно,изобретение относится к простому быстродействующему устройству, выполненному с возможностью развертывания поверх спортплощадки защитного покрытия с обеспечением ее защиты от условий плохой погоды. Уровень техники Защите спортплощадок всегда уделяют повышенное внимание, поэтому из уровня техники известны самые разнообразные системы, предназначенные для реализации этой задачи. Например, в документе US 4050072 описан способ сборки специального покрытия для спортплощадок в месте его использования, заключающийся в разматывании рулонов пластмассовых листов, размещенных на транспортных средствах, которые движутся на расстоянии друг от друга. Оси рулонов проходят параллельно, но при этом они смещены друг относительно друга таким образом, что листы по мере их разматывания перекрываются и плотно прилегают друг к другу. Документы ЕР 0236983, ЕР 0427677 и DE 4137295 тоже раскрывают различные средства для разматывания и сматывания защитного покрытия для спортплощадок. В международной публикации WO 95/09681 описано покрытие для спортплощадки, получаемое путем соединения телескопических панелей, связанных друг с другом таким образом, что их можно переводить из положения, при котором обеспечивается закрытие поверхности, в положение, при котором поверхность открыта. В международной публикации WO 88/05678 описано автоматическое устройство для закрывания спортплощадок, содержащее группу модульных полос, выполненных с возможностью скользящего смещения относительно друг друга и приводимых в действие средствами разматывания и сматывания. И, наконец, в документе WO 99/01187 описано механизированное устройство, предназначенное для развертывания защитного покрытия на спортплощадке и выполненное с возможностью перемещения по площадке с обеспечением раскладывания покрытия или его складывания. Устройство содержит раму с колесами или роликами и кинематическую систему, обеспечивающую перемещение по спортплощадке. Кроме того, оно снабжено покрытием, уложенным в свернутом положении в виде гармошки, и средствами, раскладывающими и складывающими это покрытие синхронно с действием кинематической системы, перемещающей раму. К сожалению, данному устройству присущ недостаток, заключающийся в необходимости синхронизации скорости перемещения различных соединенных друг с другом модульных элементов, расположенных в раме-коробе и используемых для закрытия спортплощадки по всей ее ширине. Это связано с состоянием поверхности площадки, которая не является однородной и потому оказывает разное сопротивление колесам или роликам на разных участках, а следовательно, не позволяет достичь оптимальной синхронизации, когда различные опорные элементы (связанные друг с другом) приведены в действие отдельными двигателями. Кроме того, рассматриваемая система не позволяет эффективно собирать направляющие канаты в процессе свертывания покрытия и не обеспечивает надежного направленного движения колец или петель для достижения надлежащего свертывания покрытия. Задачи изобретения Задача изобретения заключается в создании системы защиты спортплощадок, которая лишена недостатков известного уровня техники и позволяет раскладывать на спортплощадке защитное покрытие с максимальной простотой и скоростью, а также беспрепятственно складывать его. Сущность изобретения В настоящем изобретении предложена система защиты спортплощадок, содержащая раму-короб с защитным покрытием, причем указанная рама-короб выполнена с возможностью перемещения по длине площадки с раскладыванием или складыванием защитного покрытия посредством механизма раскладывания и складывания, при этом рама-короб соединена с предварительно разворачиваемой на спортплощадке сетью тросов, приводимых в движение приводными шкивами с обеспечением перемещения рамыкороба по спортплощадке. Согласно некоторым особым вариантам изобретения оно характеризуется по меньшей мере одним из следующих признаков: рама-короб разделена на несколько модульных элементов, синхронно перемещающихся по спортплощадке посредством указанной сети тросов, к которым они присоединены и которые приводятся в движение указанными приводными шкивами в процессе раскладывания или складывания покрытия; механизм раскладывания или складывания покрытия содержит захватные ролики, оснащенные приводом, и кронштейн с пружиной, оказывающей прижимное усилие на прижимные ролики, прижимающиеся к покрытию, когда оно зажато между захватными роликами и прижимными роликами, при этом механизм раскладывания или складывания покрытия выполнен с возможностью регулирования указанного прижимного усилия; механизм раскладывания и складывания покрытия содержит прикрепляемые к краю площадки направляющие канаты, которые продеты в пропускные петли, расположенные под покрытием, и обеспечивают направленное перемещение покрытия во время его складывания или раскладывания; во время складывания покрытия указанные направляющие канаты проходят через пропускную тру-1 014459 бу, а пропускные петли нанизываются на эту трубу; указанный механизм содержит катушку для направляющих канатов, снабженную наматывающей пружиной и обеспечивающую постепенное наматывание или разматывание направляющего каната во время соответственно раскладывания или складывания покрытия; указанный механизм раскладывания и складывания покрытия содержит систему синхронизации,синхронизирующую скорость перемещения рамы-короба указанными приводными шкивами со скоростью складывания или раскладывания покрытия приводными захватными роликами; сеть тросов, а также приводные шкивы расположены с краю площадки скрытыми с виду, когда покрытие с нее снято; сеть тросов собирается несколькими лебедками, расположенными на краю площадки; рама-короб содержит нагревающую систему, предназначенную для нагрева покрытия; рама-короб содержит систему полива; рама-короб содержит сеялку, предназначенную для посева травы; рама-короб содержит опоры, предназначенные для размещения рекламных материалов; покрытие выполнено с возможностью размещения на нем рекламных материалов; покрытие выполнено светопрозрачным. Краткое описание чертежей Фиг. 1 дает общий вид спортплощадки, на краях которой расположены элементы рамы-короба и сеть тросов. Фиг. 2 и 3 иллюстрируют процесс развертывания сети тросов по площадке перед запуском элементов рамы-короба в синхронное перемещение. Сеть тросов изображена схематично, при этом на данных чертежах не показан сдвоенный трос для каждого шкива. Фиг. 4 изображает спортплощадку с сетью полностью развернутых тросов. Фиг. 5 изображает состоящую из нескольких элементов раму-короб, находящуюся в середине спортплощадки, при этом покрытие развернуто наполовину. Фиг. 6 изображает спортплощадку, покрытие которой полностью развернуто посредством заявленной системы. Фиг. 7 сбоку изображает систему, оснащенную рамой-коробом, содержащей механизм развертывания покрытия, а также приводные шкивы со сдвоенными тросами, обеспечивающими перемещение рамы-короба подобно вагону канатной дороги и показанными после завершения монтажа сети тросов. На данном чертеже площадка показана в значительно уменьшенном размере. Фиг. 8 дает детализированный вид рамы-короба, выполненной с возможностью размещения на ней рекламных плакатов. Остальные функции рамы-короба на данном чертеже не проиллюстрированы. Фиг. 9 дает детализированный вид всех составных компонентов механизма развертывания покрытия, расположенного на раме-коробе. Фиг. 10 дает детализированный вид механизма, обеспечивающего складывание покрытия, а конкретнее изображает катушку для наматывания направляющих канатов, пропускную трубу для этих канатов и прикрепленные к покрытию петли. Фиг. 11 дает общий вид дополнительных средств нагрева и полива, предусмотренных на рамекоробе. Стрелкой показано направление перемещения рамы-короба. Фиг. 12 спереди изображает сечение рамы-короба, содержащей более одного модульного элемента,при этом на чертеже показаны соединительные средства, предназначенные для соединения друг с другом отдельных модулей рамы-короба. Определения Термин "трос", входящий в словосочетание "сеть тросов", следует толковать в широком смысле. Разумеется, он может означать также "провод" или "канат". Вид используемого в тросе материала не имеет значения, при условии, что он обеспечивает достаточную механическую прочность и нужный результат. Термин "покрытие" также следует понимать широко, т.е. в общем смысле как "покров". В частном смысле, он может означать, например, "полотно". Термины "канат" или "направляющий канат" тоже следует понимать в широком смысле. Применительно к системе наматывания покрытия с помощью закрепленных на нем петель термин "канат" может означать "шнур" или "провод". Термин "рама-короб" также необходимо понимать в широком смысле. Он по сути относится к каретке, содержащей раму с несущими осями, колеса и/или ролики и короб для вмещения покрытия. Подробное описание изобретения В изобретении предложена многофункциональная система защиты спортплощадок, в частности площадок для игры в футбол, регби, хоккей, теннис и пр., от таких явлений природы, как проливные дожди, длительные морозы, снег и т.п. Предлагаемая система обладает многими преимуществами, не ограничивающимися только защитой спортплощадок. Приведем следующий не исчерпывающийся перечень преимуществ:-2 014459 защитное покрытие или полотно 2 можно использовать в качестве крупногабаритной опоры для рекламных материалов, вследствие чего его установка и эксплуатация могут быть профинансированы спонсорами; срок службы защищенной площадки, которая редко становится промерзшей или намокшей, намного выше, чем у незащищенной площадки, что позволяет часто проводить соревнования, даже в несезонное время года или в случаях, когда недоступны другие спортплощадки; можно уменьшить количество тренировочных площадок одного и того же клуба, что приведет к существенным преимуществам в отношении налогов на недвижимость; наконец, улучшаются условия проведения игр, что позволяет в любое время года снизить травмоопасность и обеспечить предпосылки для более искусной игры. Предлагаемая защитная система содержит два основных компонента, во-первых, сеть тросов 3, которую должен разворачивать работающий на спортплощадке персонал, и, во-вторых, раму-короб 1,обеспечивающую складывание и раскладывание покрытия 2. Указанные тросы, к которым прикреплена рама-короб 1, предназначены для перемещения рамы-короба 1 подобно вагону канатной дороги в процессе раскладывания или складывания защитного покрытия на спортплощадке. Эта рама-короб обычно содержит несколько модульных элементов 22, позволяющих закрыть спортплощадку по всей ее ширине. Каждый модульный элемент, входящий в состав рамы-короба 1, предпочтительно имеет ширину от 4 до 10 м, предпочтительнее от 5 до 8 м, а еще предпочтительнее 6 м. Например, в случае футбольного поля требуется обеспечить суммарную ширину 72 м, для чего понадобится двенадцать элементов по 6 м каждый. Для надлежащего развертывания защитного покрытия 2 модульные элементы 22 необходимо перемещать с идеальной синхронностью. Они связаны друг с другом специальными соединительными средствами 21 (показаны на фиг. 12). На практике обнаружено, что если каждый элемент оборудовать отдельным двигателем, то оптимальным образом синхронное перемещение обеспечить не удастся. Причины этого изложены выше (состояние грунта). Поэтому для решения данной проблемы в изобретении предложено использовать сеть тросов 3, к которым крепится рама-короб 1 и которые обеспечивают направленное перемещение различных ее элементов наподобие вагона канатной дороги с помощью приводных шкивов 4, установленных по краям спортплощадки. На фиг. 7 эти шкивы показаны размещенными в траншее 10 по краям площадки. Шкивы можно также крепить к самой площадке, не погружая их внутрь, если у кромки площадки имеется достаточно места (этот вариант изобретения на чертежах не проиллюстрирован). Позицией 9 показано положение двигателя. Из чертежа можно видеть, что рама-короб 1 прикреплена к тросам под ее рамой,установленной на приводных роликах 7, обеспечивающих ее перемещение, когда шкивы 4 поворачиваются и приводят тросы, а следовательно, и раму-короб в движение. Длина тросов 3 примерно вдвое превышает длину площадки, так как в каждой точке крепления присутствуют два параллельных троса. В случае упомянутой футбольной площадки шириной 72 м, типа показанной на фиг. 1-6, тросы 3 протянуты между шкивами 4, находящимися по обе стороны площадки в количестве двенадцати штук. Убирать сеть тросов 3 следует лишь перед проведением игры. Соответственно сеть тросов 3 может оставаться на месте в течение тех периодов, когда площадка покрыта или даже раскрыта, в зависимости от метеопрогноза. Для манипулирования довольно тяжелыми тросами 3 с краю площадки по ее боковым сторонам предусмотрены лебедки 5, используемые для втягивания и сбора тросов. На фиг. 1-3 показаны четыре такие лебедки. Хотя способ манипулирования тросами на чертежах не проиллюстрирован, понятно, что его можно осуществлять при помощи хорошо известных средств. Можно также наматывать тросы 3 на бобины, которые можно катить по площадке после складывания покрытия 2 или перед его раскладыванием (не показано). С нижней стороны площадки расположены резервуары 6 для сточной воды, которая может застояться, находясь на покрытии. Они предназначены для хранения избыточной дождевой воды и могут быть снабжены водооткачивающим насосом, либо сообщаться со сточной трубой. Покрытие 2 может быть выполнено из единого куска или составлено как лоскутное изделие из прямоугольных или квадратных кусков (полос из технических тканей или полотен фиксированной ширины и продолжительной длины). Его выполняют, по существу, светопрозрачным и укладывают прямо на площадку. Однако оно может быть и приподнято на площадкой, если под покрытием 2 необходимо осуществлять продувку воздухом. На нижней стороне покрытия предусмотрены пропускные петли 12, через которые продевают направляющие канаты 11. Эти петли обеспечивают возможность формирования в полотне/покрытии складок при его складывании в раме-коробе 1. В случае футбольной площадки под полотном/покрытием будет находиться, например, "х" раз по 73 петли (=73 петли, умноженные на "х" полос для формирования покрытия, достаточного для закрывания футбольной площадки площадью более 7000 м 2). Направляющие канаты 11 выполняют важную функцию - они обеспечивают равномерность развертывания покрытия 2 по всей ширине площадки. Направляющие канаты 11 прикреплены к краю площадки и, когда покрытие разворачивают поверх площадки путем перемещения по ней рамы-короба 1, они постепенно выходят из предназначенного для них контейнера 16. Канаты 11 удерживаются в контейнере-3 014459 16 наматывающей пружиной 18, обеспечивающей их постоянное натяжение, в результате образуется напоминающая собачий поводок конструкция, осуществляющая разматывание канатов по мере их выхода из контейнера. Если на каждый метр ширины футбольной площадки необходимо предусмотреть по одному направляющему канату, то для 72 м длины, покрываемой рамой-коробом, понадобятся 73 катушки/контейнера. Причем в процессе складывания покрытия эти направляющие канаты будут проходить через трубы 9 и постепенно наматываться внутри катушек/контейнеров 16, и одновременно с этим петли 12 будут нанизываться на указанные трубы 9. Если во время перемещения рамы-короба 1 покрытие 2 необходимо складывать, в действие приводят механизированные ролики 8 захвата полотна. Сила захвата регулируется с помощью пружины растяжения, оказывающей усилие на кронштейн, на котором находится прижимной ролик 13. Для улучшения захвата покрытия 2 ролики 8 и 13 обычно выполняют имеющими поверхность с увеличенной силой сцепления. Как следует из фиг. 12, в каждом элементе рамы-короба 1 обычно предусмотрено по одному двигателю 23 для захватных роликов 8, связанных друг с другом посредством подшипников. Регулировка силы захвата посредством пружины 14 требуется для того, чтобы в случае необходимости можно было приподнять лужу, возможно имеющуюся на покрытии 2. Во время складывания покрытия направляющий канат 11 продевается в пропускную трубу 17, а петли 12 надеваются на нее. Канаты, проходящие внутри трубы 17, и петли 12, помещаемые снаружи этой же трубы 17, обеспечивают идеальное складывание покрытия 2 гармошкой внутри рамы-короба 1. Эти различные операции продемонстрированы на фиг. 9. Таким образом, на метр ширины покрытия требуется столько пропускных труб 17, сколько имеется петель 12 и направляющих канатов 11. Предлагаемая система и, в частности, рама-короб 1 могут осуществлять несколько функций. Помимо упомянутых ранее рекламных функций (продемонстрировано на фиг. 8) можно выполнять более традиционные функции. Например, согласно фиг. 11 рама-короб 1 снабжена нагревающей системой 20 для нагрева покрытия 2 и системой 19 полива. Указанная нагревающая система включает в себя несколько излучающих тепло источников 20, которые позволяют снижать потери тепла и нагревать, в случае заморозков, покрытие 2 с целью его просушивания и уменьшения его жесткости перед укладкой в раму-короб 1. Можно, разумеется, предусмотреть средства и для выполнения иных функций, как, например, механизм для посева на площадке семян травы (не показан). Предложенная рама-короб выполнена в виде механической конструкции, собираемой из отдельных деталей, которые в случае износа легко поддаются замене. Все ее компоненты можно легко снимать и повторно устанавливать. Список используемых номеров позиций. 1 - рама-короб; 2 - покрытие; 3 - сеть тросов; 4 - приводные шкивы; 5 - лебедка; 6 - резервуары для сточной воды; 7 - ролики для перемещения рамы-короба; 8 - ролик для захвата покрытия; 9 - двигатель шкива; 10 - траншея под шкив; 11 - направляющий канат; 12 - пропускная петля; 13 - прижимной ролик для захвата; 14 - пружина растяжения; 15 - брезент для защиты рамы-короба; 16 - катушка для направляющих канатов; 17 - пропускная труба для петель и направляющих канатов; 18 - наматывающая пружина; 19 - система полива; 20 - нагревающая система (излучающий тепло источник); 21 - соединительные средства для элементов рамы-короба; 22 - модульный элемент рамы-короба; 23 - двигатели захватных роликов. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система защиты спортплощадок, содержащая раму-короб (1) с защитным покрытием (2), причем указанная рама-короб (1) выполнена с возможностью перемещения по длине площадки с раскладыванием или складыванием защитного покрытия (2) посредством механизма раскладывания и складывания,при этом рама-короб (1) соединена с предварительно разворачиваемой на спортплощадке сетью тросов(3), приводимых в движение приводными шкивами (4) с обеспечением перемещения рамы-короба (1) по спортплощадке. 2. Система по п.1, в которой рама-короб (1) разделена на несколько модульных элементов (22), синхронно перемещающихся по спортплощадке посредством указанной сети тросов (3), к которым они присоединены и которые приводятся в движение указанными приводными шкивами (4) в процессе раскладывания или складывания покрытия (2). 3. Система по п.1, в которой механизм раскладывания или складывания покрытия (2) содержит захватные ролики (8), оснащенные приводом, и кронштейн с пружиной (14), оказывающей прижимное усилие на прижимные ролики (13), прижимающиеся к покрытию (2), когда оно зажато между захватными роликами (8) и прижимными роликами (13), при этом механизм раскладывания или складывания покрытия (2) выполнен с возможностью регулирования указанного прижимного усилия. 4. Система по п.1, в которой механизм раскладывания и складывания покрытия (2) содержит прикрепляемые к краю площадки направляющие канаты (11), которые продеты в пропускные петли (12),расположенные под покрытием (2), и обеспечивают направленное перемещение покрытия (2) во время его складывания или раскладывания. 5. Система по п.4, в которой во время складывания покрытия (2) указанные направляющие канаты(11) проходят через пропускную трубу (17), а пропускные петли (12) нанизываются на эту трубу (17). 6. Система по п.4, в которой указанный механизм содержит катушку (16) для направляющих канатов (11), снабженную наматывающей пружиной (18) и обеспечивающую постепенное наматывание или разматывание направляющего каната (11) во время, соответственно, раскладывания или складывания покрытия (2). 7. Система по п.1, в которой указанный механизм раскладывания и складывания покрытия содержит систему синхронизации, синхронизирующую скорость перемещения рамы-короба (1) указанными приводными шкивами (4) со скоростью складывания или раскладывания покрытия (2) приводными захватными роликами (8). 8. Система по п.1, в которой сеть тросов (3), а также приводные шкивы (2) расположены с краю площадки скрытыми с виду, когда покрытие с нее снято. 9. Система по п.1, в которой сеть тросов (3) собирается несколькими лебедками (5), расположенными на краю площадки. 10. Система по п.1, в которой рама-короб содержит нагревающую систему (20), предназначенную для нагрева покрытия (2). 11. Система по п.1, в которой рама-короб содержит систему (19) полива. 12. Система защиты по п.1, в которой рама-короб содержит сеялку, предназначенную для посева травы. 13. Система по п.1, в которой рама-короб (1) содержит опоры, предназначенные для размещения рекламных материалов. 14. Система по п.1, в которой покрытие (2) выполнено с возможностью размещения на нем рекламных материалов. 15. Система по п.1, в которой покрытие (2) выполнено светопрозрачным.
МПК / Метки
МПК: A63C 19/12
Метки: спортплощадок, многофункциональная, система, защиты
