Разборная туфля

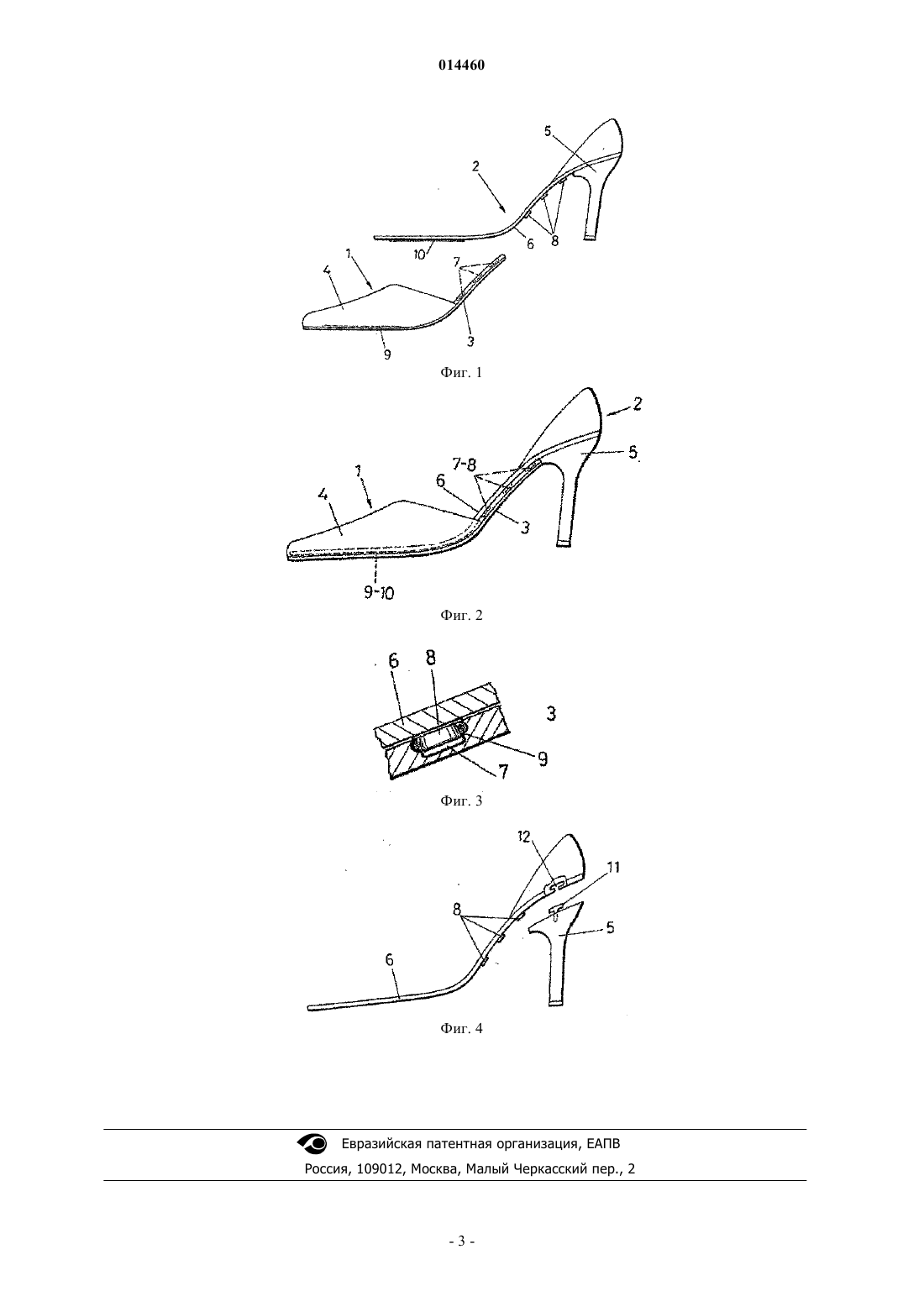

(71)(72)(73) Заявитель, изобретатель и патентовладелец: ОРДЕНЕС ААГ НАТАЛИЯ (ES) Изобретение относится к разборной туфле, содержащей две части (1) и (2). Эти части являются независимыми друг от друга, но их можно скреплять воедино с использованием прижимных скрепляющих элементов (7) и (8), которые можно комбинировать с другими скрепляющими элементами (9) и (10), например, в виде лент Velcro. Одна часть (1) содержит подошву (3) и передок (4) туфли, а другая часть (2) образует каблук (5) со стелькой (6), в которую вставлен супинатор. Указанные скрепляющие элементы (7) и (8), используемые для скрепления частей (1) и (2),предусмотрены на подошве (3) и стельке (6), предпочтительно на геленочном участке этих элементов. 014460 Область техники Данное изобретение относится к разборной туфле, содержащей две основные части, являющиеся физически независимыми. Одна из этих частей образует подошву и передок, а вторая - каблук со стелькой, причем эти части выполнены таким образом, что их можно собирать вместе и разбирать с возможностью замены любой из них, что позволяет добиться требуемого сочетания туфель с одеждой. Задача изобретения заключается в создании разборной туфли, предназначаемой предпочтительно и главным образом для женщин, причем эта туфля может быть с высоким каблуком, без каблука и даже в виде босоножки, а ее конструкция и наличие комплектов указанных частей каждого типа (подошва с передком и каблук) обеспечивают возможность многочисленных комбинаций, благодаря которым передок можно сочетать с различными видами одежды, сумочек и пр. Уровень техники Большинство женщин пытаются добиться удачного сочетания своей обуви или, по крайней мере, ее цвета с используемой сумочкой или одеждой. По этой причине всякий раз при замене сумочки встает вопрос о необходимости замены обуви, и наоборот. Данное обстоятельство требует существенных денежных затрат как на поддержание удачных сочетаний обуви с сумочками, так и обуви с одеждой. Сущность изобретения Упомянутая выше проблема может быть решена за счет использования предложенной туфли, представляющей собой достаточно простое, но очень эффективное техническое решение. Это решение основано на том, что туфля образована двумя частями, т.е. полностью самостоятельными частями, одна из которых представляет собой подошву с передком, а вторая - каблук, стельку с супинатором и набойку. Указанные две части скрепляются друг с другом посредством прижимных крепежных элементов, которые скрыты в зоне соединения и обеспечивают независимость двух частей, благодаря чему пользователь(например, женщина), имея в своем распоряжении комплект частей каждого типа, может без труда создавать из них многочисленные комбинации, например, сочетая передок с разными видами одежды, сумочек и т.п. В предпочтительном случае каблук образует часть стельки. Две указанные части можно соединять друг с другом довольно быстро с приданием необходимой конструктивной жесткости геленочному участку, поскольку именно в этой зоне располагаются прижимные скрепляющие средства. Эти крепежные средства можно дополнить другими связующими средствами и/или лентами Velcro, размещаемыми в зоне основания ступни и обеспечивающими прочное и надежное крепление с возможностью быстрой и легкой сборки/разборки. Как сказано выше, туфля может иметь высокий или низкий каблук, может быть выполнена без каблука или в виде босоножки. Кроме того, она может быть полностью закрытой, открытой сзади и т.п. Описание чертежей Далее изобретение описано более подробно на примере его предпочтительных вариантов выполнения, раскрытых со ссылкой на приложенные чертежи, но не ограничивающих объем правовой охраны изобретения. Фиг. 1 изображает сбоку две части, входящие в состав заявленной разборной туфли, причем спереди показана часть, образующая подошву с передком, а сзади - часть, образующая стельку с каблуком; фиг. 2 изображает туфлю, полученную путем соединения друг с другом двух частей, показанных на предыдущем чертеже; фиг. 3 изображает фрагмент сечения прижимных скрепляющих средств, которые включают в себя охватываемые и охватывающие элементы и предусмотрены, соответственно, в стельке, выполненной за одной целое с каблуком, и в подошве, выполненной за одной целое с передком; фиг. 4 сбоку детально иллюстрирует альтернативный вариант изобретения, в соответствии с которым каблук и стелька тоже являются независимыми друг от друга, но из этих двух элементов можно образовать единый узел, представляющий собой вторую часть, скрепляемую с указанной частью, образующей подошву. Описание предпочтительного варианта изобретения Как следует из чертежей, заявленная туфля включает в себя две основные части 1 и 2, которые физически независимы друг от друга. Первая часть содержит подошву 3 с соответствующим передком 4,который может быть закрытым, открытым, типа босоножки и пр., а вторая часть содержит каблук 5, объединенный со стелькой 6, в которую вставлен супинатор. И подошва 3, и стелька 6, относящиеся к упомянутым двум частям, в пределах геленочного участка снабжены прижимными скрепляющими средствами 7 и 8, представленными элементами типа крючков и проушин или другими подобными элементами. Фиг. 3 изображает фрагмент охватываемых прижимных элементов 8, предусмотренных на геленочном участке стельки 6, относящейся к части 2, и фрагмент охватывающих прижимных элементов 7, предусмотренных на геленочном участке подошвы 3, относящейся к части 1. Если подошва 3 и стелька 6 наложены друг на друга, то нажим на элементы 7 и 8 приведет к взаимному скреплению частей 1 и 2, причем головки указанных прижимных элементов являются полностью скрытыми (т.е. размещены внутри),либо согласно другому варианту выполнения часть 3 скрыта частично, и на поверхность этой части вы-1 014460 ступает только головка охватывающего прижимного элемента. В результате скрепления, осуществляемого посредством прижимных скрепляющих элементов 7 и 8,обеспечивается надлежащая конструктивная жесткость геленочного участка туфли, причем указанное скрепление можно дополнительно усилить ленточными средствами 9 и 10 марки Velcro, размещаемыми непосредственно на подошве 3 и стельке 6. Эти средства участвуют в скреплении друг с другом двух частей 1 и 2, обеспечивая возможность быстро и без труда выполнять сборку/разборку этих частей. Прижимные скрепляющие средства 7 и 8 можно предусмотреть не только на геленочном участке,как показано на чертежах, но и на других участках, например в зоне основания ступни. В этом случае можно обойтись без упомянутых выше связующих средств 9 и 10. Как вариант, эти средства можно установить даже в зоне пересечения участка основания ступни и геленочного участка и т.п. Таким образом, существует множество вариантов выполнения средств для взаимного скрепления частей 1 и 2. Также много существует вариантов выполнения передка 4 и каблука 5, которые могут быть выполнены, как показано на чертеже, где передок закрыт спереди и открыт сзади, а каблук составляет одно целое со стелькой, или же передок может быть сделан открытым и т.п. Кроме того, каблук 5 может быть выполнен в виде отдельной от стельки 6 части, так что два этих элемента будут являться независимыми друг от друга, как показано на фиг. 4. В этом случае каблук 5 может быть снабжен фиксирующим средством 11, закрепляемым в другом средстве 12, предусмотренном на соответствующем участке стельки 6, также имеющей прижимные скрепляющие средства 8, которые являются комплементарными соответствующим скрепляющим средствам 7, предусмотренным в подошве 3. Имея в наличии комплект частей 1 и комплект частей 2, то есть комплект пар передок-подошва и каблук-стелька, можно создавать многочисленные комбинации посредством простой сборки или разделения этих частей, что позволит сочетать передок 4 с различными видами предметов одежды, сумочек и пр. Кроме того, можно использовать средства, обеспечивающие крепление каблука прямо к подошве,относящейся к части 1, а именно к ее заднему участку, либо использовать комплементарные средства на заднем участке подошвы и на переднем участке каблука, благодаря чему каблук будет неподвижно закреплен относительно подошвы посредством комплементарных удерживающих средств. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Разборная туфля, предпочтительно женская туфля с высоким каблуком, низким каблуком, либо без каблука, в том числе в виде босоножки, отличающаяся тем, что она образована из двух отдельных частей (1) и (2): передней части (1), содержащей подошву (3) и передок (4), и задней части (2), содержащей каблук (5) со стелькой (6) туфли, при этом указанные части (1) и (2) снабжены скрепляющими средствами для взаимного скрепления этих частей с возможностью разборки, так что при наличии комплекта частей каждого типа можно получать многочисленные их сочетания. 2. Туфля по п.1, отличающаяся тем, что указанные скрепляющие средства образованы прижимными элементами (7) и (8), предусмотренными как на подошве (3), относящейся к передней части (1) туфли,так и на стельке (6), относящейся к задней части (2) этой туфли. 3. Туфля по п.2, отличающаяся тем, что прижимные скрепляющие элементы (7) и (8) предпочтительно и главным образом расположены на геленочном участке, обеспечивая конструктивную жесткость в месте соединения друг с другом двух частей (1) и (2). 4. Туфля по пп.1-3, отличающаяся тем, что в дополнение к прижимным скрепляющим элементам(7) и (8) в ней предусмотрены скрепляющие ленточные средства (9) и (10), расположенные в зоне основания ступни на подошве (3), относящейся к передней части (1), и в зоне основания ступни на стельке(6), относящейся к задней части (2). 5. Туфля по пп.1-4, отличающаяся тем, что прижимные скрепляющие элементы (7) и (8) расположены на геленочном участке в зоне основания ступни. 6. Туфля по пп.1-5, отличающаяся тем, что задний участок подошвы (3), относящейся к передней части (1), и передний верхний участок каблука (5), относящегося к задней части (2), снабжены взаимосцепляющимися средствами, обеспечивающими неподвижную фиксацию каблука (5) при закреплении задней части (2) на передней части (1). 7. Туфля по пп.1-6, отличающаяся тем, что каблук (5) и стелька (6) представляют собой отдельные части, выполненные с возможностью скрепления и отделения при помощи фиксирующих средств (11) и(12), предусмотренных на этом каблуке и указанной стельке (6).
