Cъёмное покрытие поверхностей

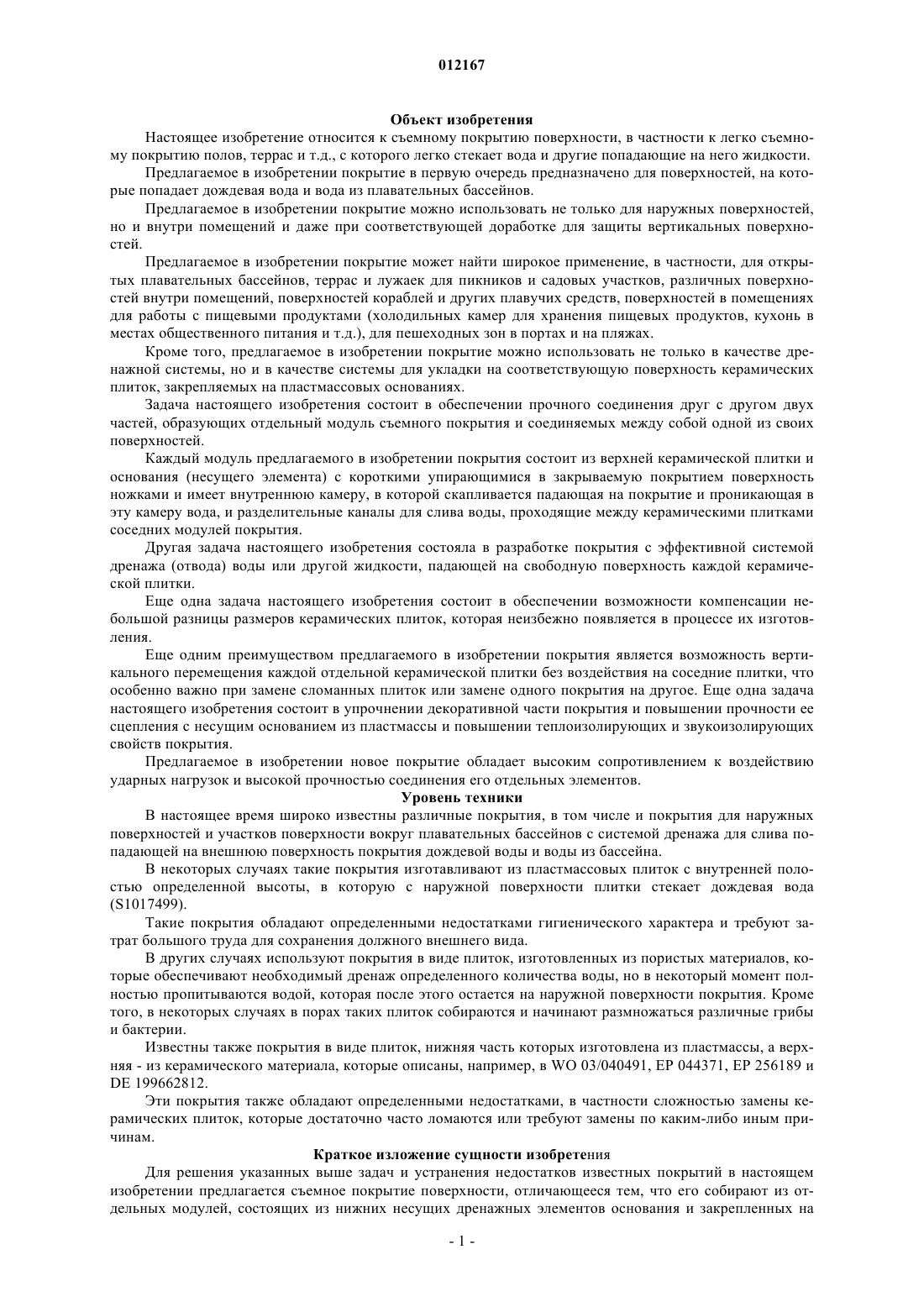

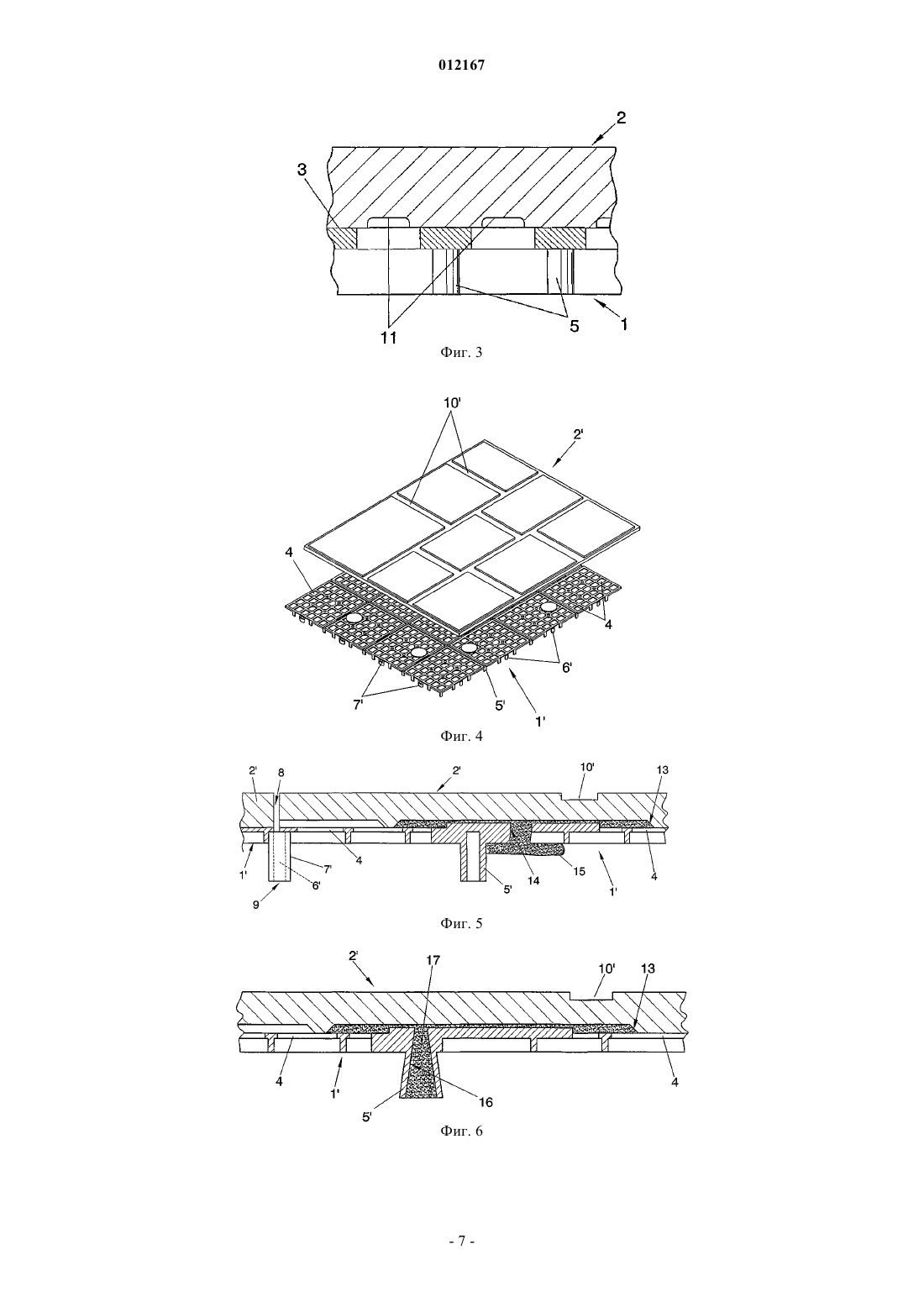

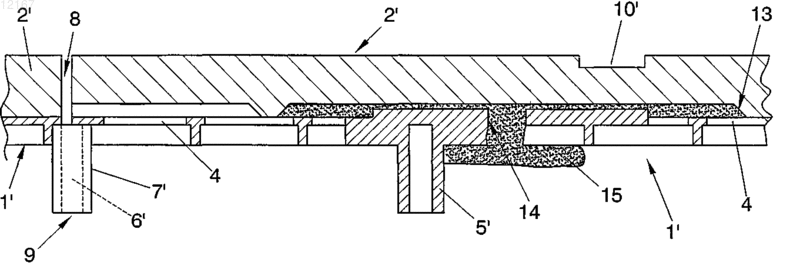

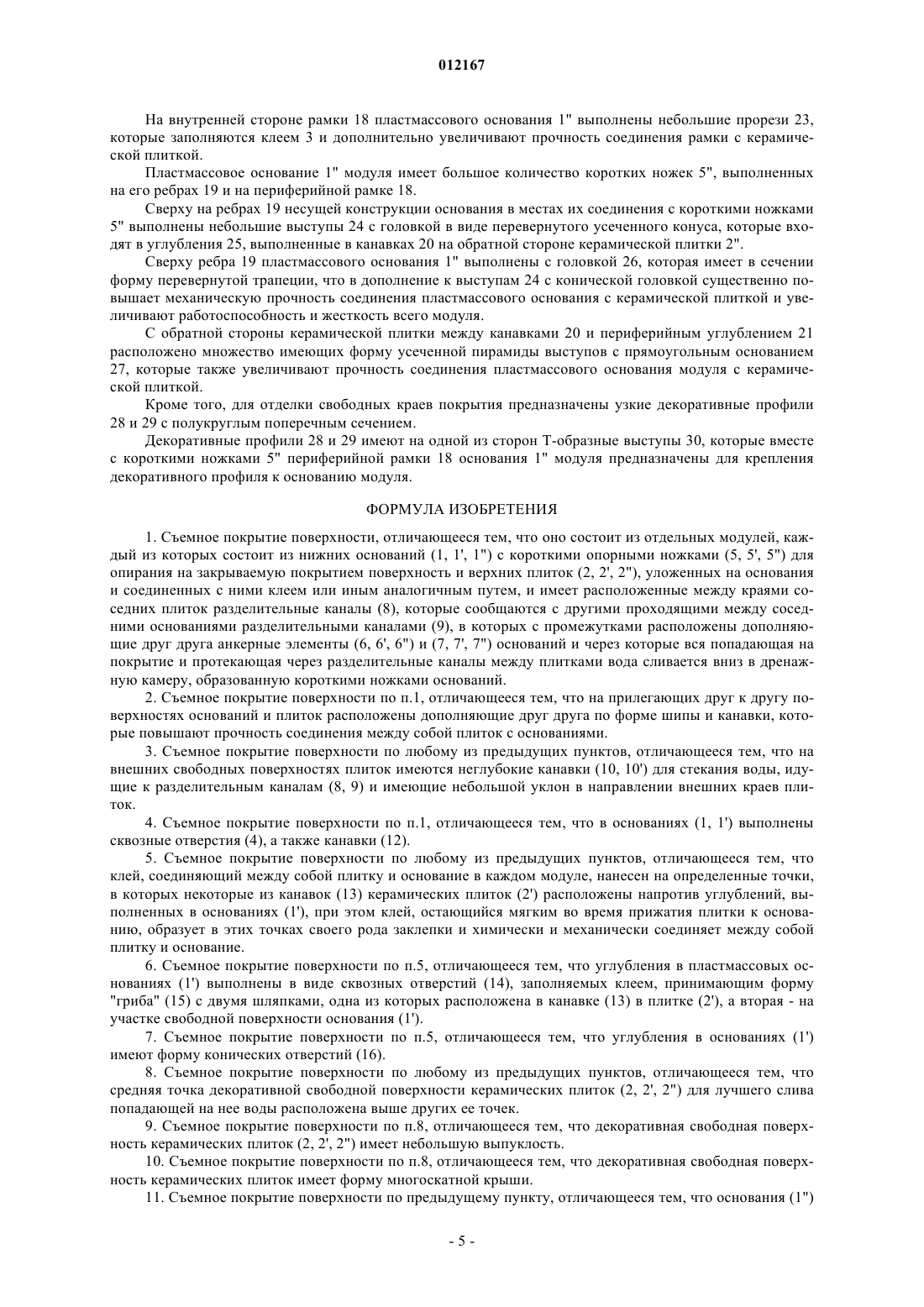

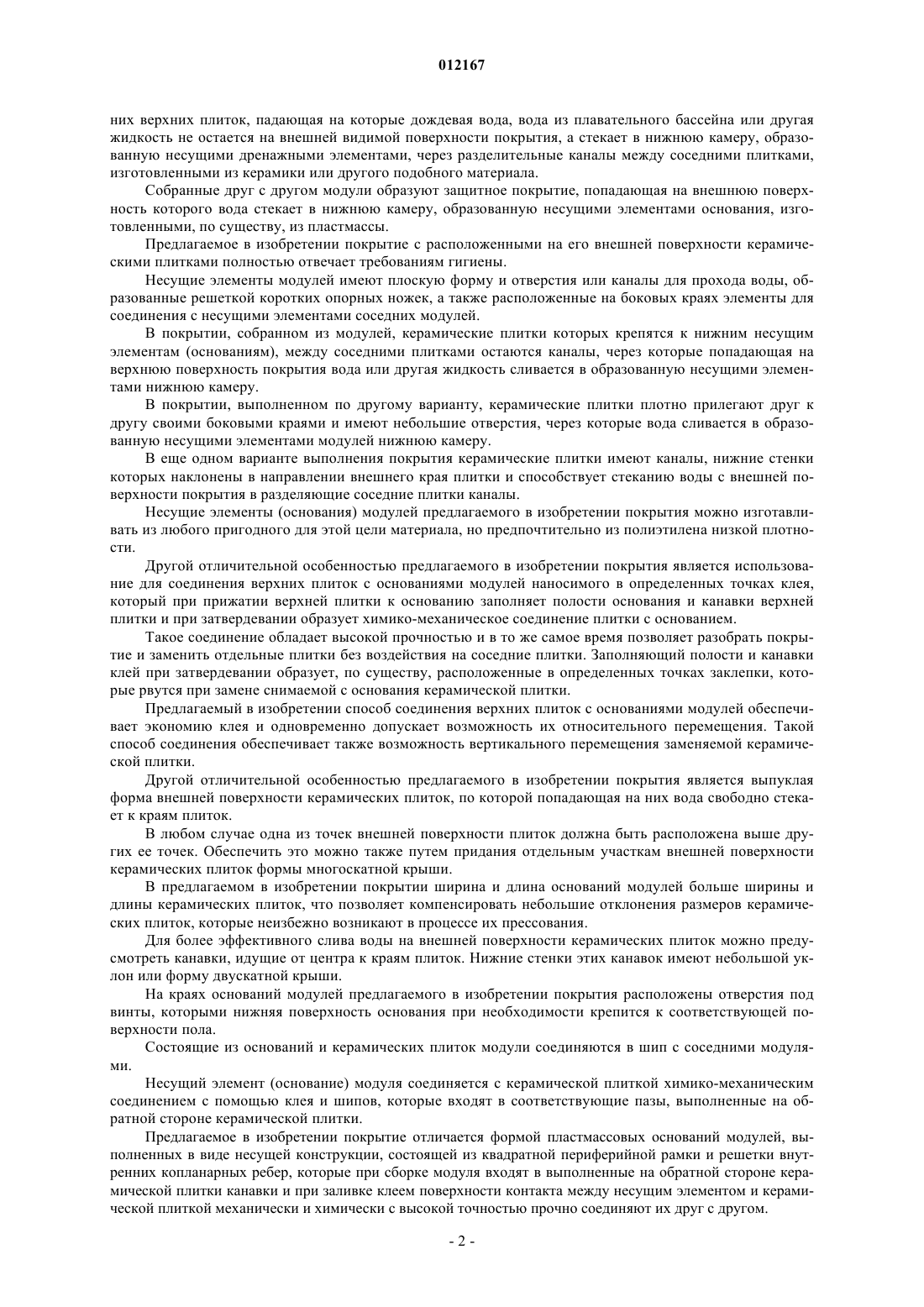

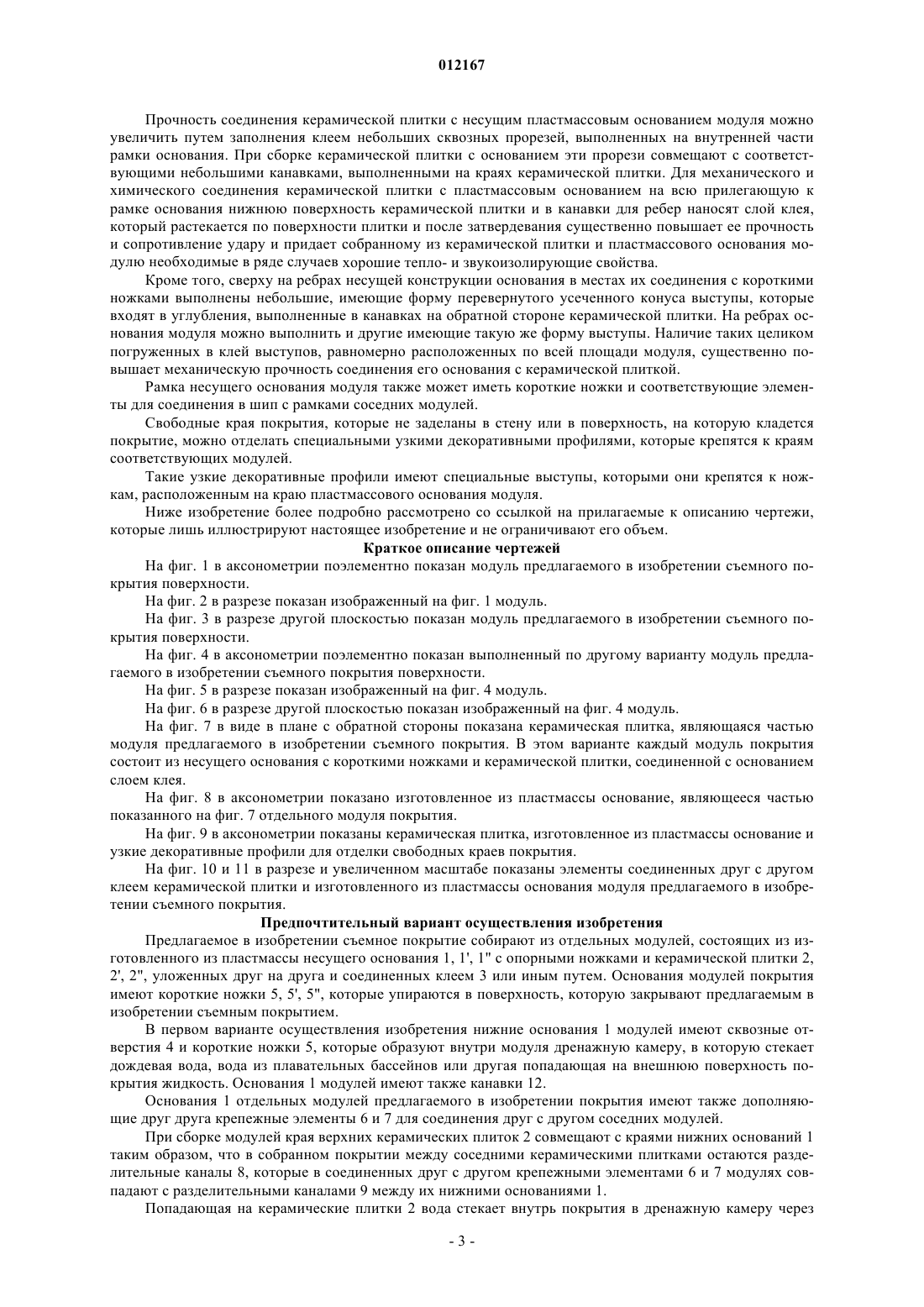

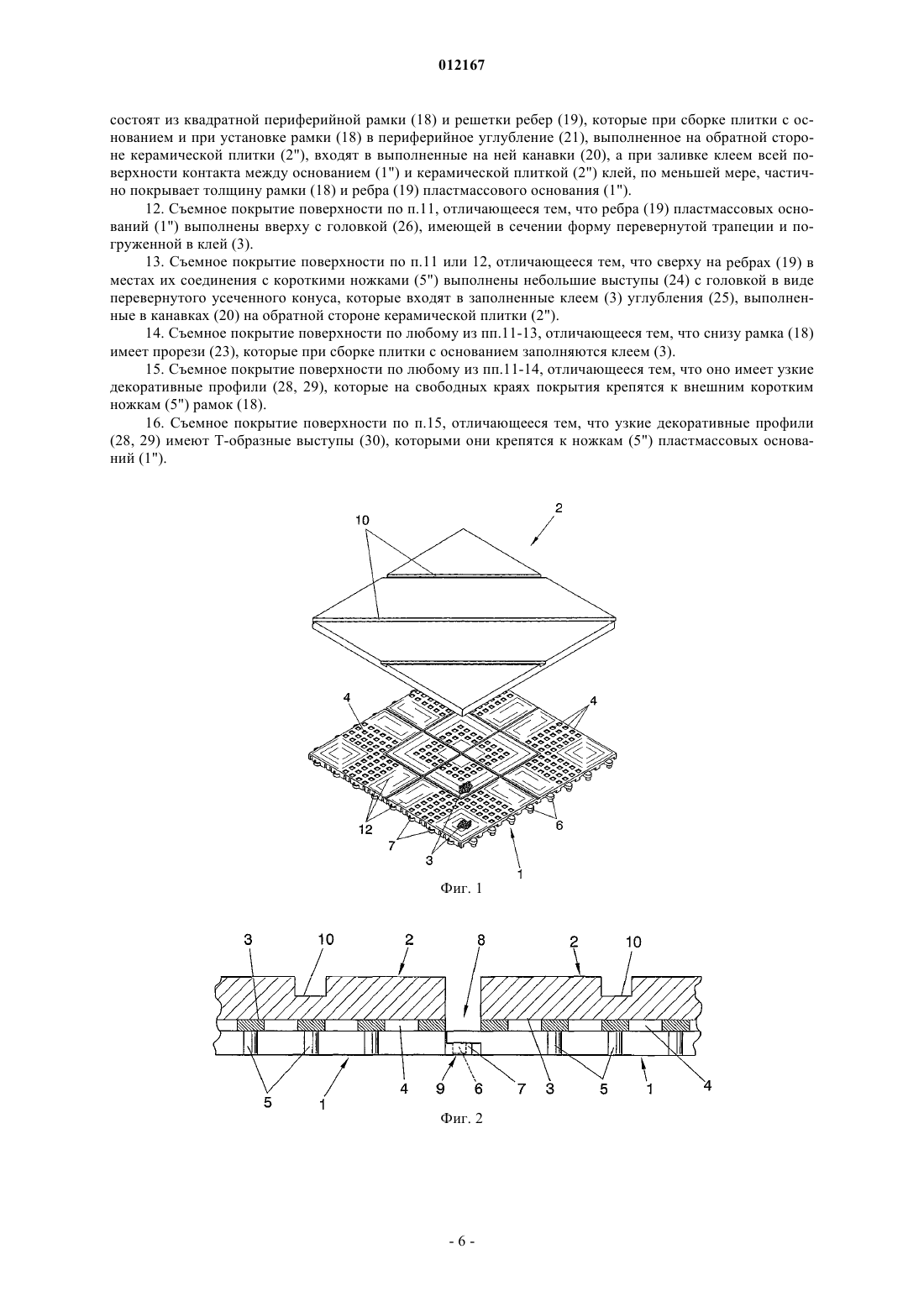

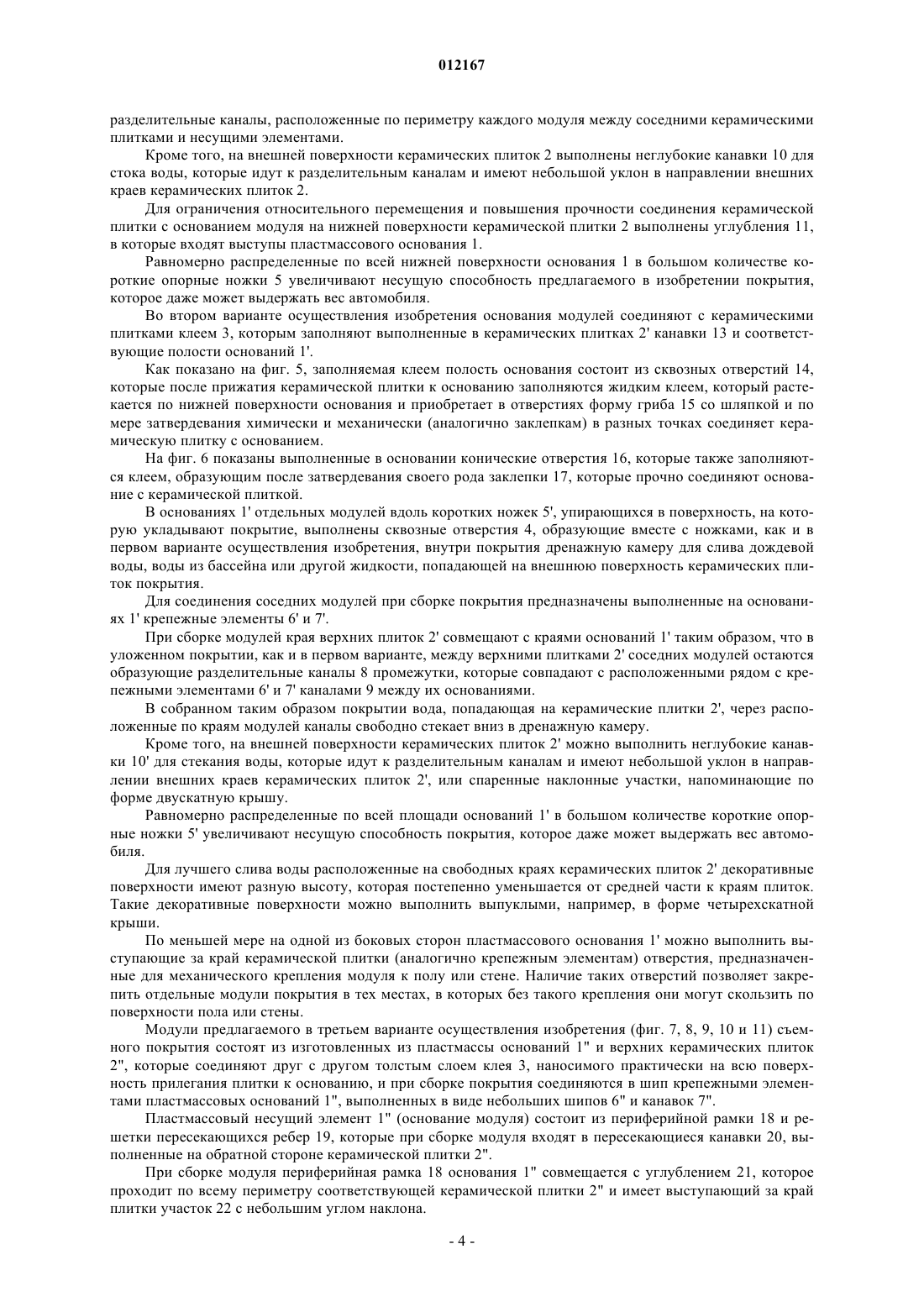

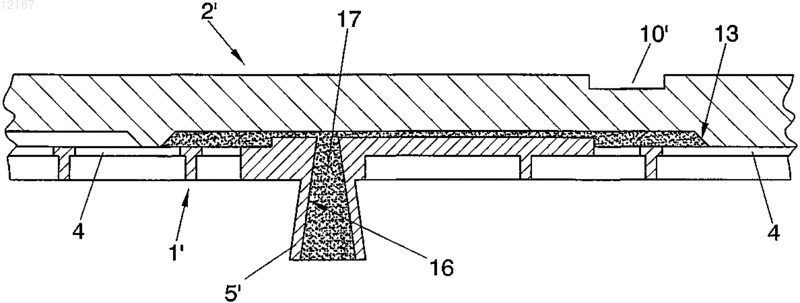

012167 Объект изобретения Настоящее изобретение относится к съемному покрытию поверхности, в частности к легко съемному покрытию полов, террас и т.д., с которого легко стекает вода и другие попадающие на него жидкости. Предлагаемое в изобретении покрытие в первую очередь предназначено для поверхностей, на которые попадает дождевая вода и вода из плавательных бассейнов. Предлагаемое в изобретении покрытие можно использовать не только для наружных поверхностей,но и внутри помещений и даже при соответствующей доработке для защиты вертикальных поверхностей. Предлагаемое в изобретении покрытие может найти широкое применение, в частности, для открытых плавательных бассейнов, террас и лужаек для пикников и садовых участков, различных поверхностей внутри помещений, поверхностей кораблей и других плавучих средств, поверхностей в помещениях для работы с пищевыми продуктами (холодильных камер для хранения пищевых продуктов, кухонь в местах общественного питания и т.д.), для пешеходных зон в портах и на пляжах. Кроме того, предлагаемое в изобретении покрытие можно использовать не только в качестве дренажной системы, но и в качестве системы для укладки на соответствующую поверхность керамических плиток, закрепляемых на пластмассовых основаниях. Задача настоящего изобретения состоит в обеспечении прочного соединения друг с другом двух частей, образующих отдельный модуль съемного покрытия и соединяемых между собой одной из своих поверхностей. Каждый модуль предлагаемого в изобретении покрытия состоит из верхней керамической плитки и основания (несущего элемента) с короткими упирающимися в закрываемую покрытием поверхность ножками и имеет внутреннюю камеру, в которой скапливается падающая на покрытие и проникающая в эту камеру вода, и разделительные каналы для слива воды, проходящие между керамическими плитками соседних модулей покрытия. Другая задача настоящего изобретения состояла в разработке покрытия с эффективной системой дренажа (отвода) воды или другой жидкости, падающей на свободную поверхность каждой керамической плитки. Еще одна задача настоящего изобретения состоит в обеспечении возможности компенсации небольшой разницы размеров керамических плиток, которая неизбежно появляется в процессе их изготовления. Еще одним преимуществом предлагаемого в изобретении покрытия является возможность вертикального перемещения каждой отдельной керамической плитки без воздействия на соседние плитки, что особенно важно при замене сломанных плиток или замене одного покрытия на другое. Еще одна задача настоящего изобретения состоит в упрочнении декоративной части покрытия и повышении прочности ее сцепления с несущим основанием из пластмассы и повышении теплоизолирующих и звукоизолирующих свойств покрытия. Предлагаемое в изобретении новое покрытие обладает высоким сопротивлением к воздействию ударных нагрузок и высокой прочностью соединения его отдельных элементов. Уровень техники В настоящее время широко известны различные покрытия, в том числе и покрытия для наружных поверхностей и участков поверхности вокруг плавательных бассейнов с системой дренажа для слива попадающей на внешнюю поверхность покрытия дождевой воды и воды из бассейна. В некоторых случаях такие покрытия изготавливают из пластмассовых плиток с внутренней полостью определенной высоты, в которую с наружной поверхности плитки стекает дождевая вода(S1017499). Такие покрытия обладают определенными недостатками гигиенического характера и требуют затрат большого труда для сохранения должного внешнего вида. В других случаях используют покрытия в виде плиток, изготовленных из пористых материалов, которые обеспечивают необходимый дренаж определенного количества воды, но в некоторый момент полностью пропитываются водой, которая после этого остается на наружной поверхности покрытия. Кроме того, в некоторых случаях в порах таких плиток собираются и начинают размножаться различные грибы и бактерии. Известны также покрытия в виде плиток, нижняя часть которых изготовлена из пластмассы, а верхняя - из керамического материала, которые описаны, например, в WO 03/040491, ЕР 044371, ЕР 256189 иDE 199662812. Эти покрытия также обладают определенными недостатками, в частности сложностью замены керамических плиток, которые достаточно часто ломаются или требуют замены по каким-либо иным причинам. Краткое изложение сущности изобретения Для решения указанных выше задач и устранения недостатков известных покрытий в настоящем изобретении предлагается съемное покрытие поверхности, отличающееся тем, что его собирают из отдельных модулей, состоящих из нижних несущих дренажных элементов основания и закрепленных на-1 012167 них верхних плиток, падающая на которые дождевая вода, вода из плавательного бассейна или другая жидкость не остается на внешней видимой поверхности покрытия, а стекает в нижнюю камеру, образованную несущими дренажными элементами, через разделительные каналы между соседними плитками,изготовленными из керамики или другого подобного материала. Собранные друг с другом модули образуют защитное покрытие, попадающая на внешнюю поверхность которого вода стекает в нижнюю камеру, образованную несущими элементами основания, изготовленными, по существу, из пластмассы. Предлагаемое в изобретении покрытие с расположенными на его внешней поверхности керамическими плитками полностью отвечает требованиям гигиены. Несущие элементы модулей имеют плоскую форму и отверстия или каналы для прохода воды, образованные решеткой коротких опорных ножек, а также расположенные на боковых краях элементы для соединения с несущими элементами соседних модулей. В покрытии, собранном из модулей, керамические плитки которых крепятся к нижним несущим элементам (основаниям), между соседними плитками остаются каналы, через которые попадающая на верхнюю поверхность покрытия вода или другая жидкость сливается в образованную несущими элементами нижнюю камеру. В покрытии, выполненном по другому варианту, керамические плитки плотно прилегают друг к другу своими боковыми краями и имеют небольшие отверстия, через которые вода сливается в образованную несущими элементами модулей нижнюю камеру. В еще одном варианте выполнения покрытия керамические плитки имеют каналы, нижние стенки которых наклонены в направлении внешнего края плитки и способствует стеканию воды с внешней поверхности покрытия в разделяющие соседние плитки каналы. Несущие элементы (основания) модулей предлагаемого в изобретении покрытия можно изготавливать из любого пригодного для этой цели материала, но предпочтительно из полиэтилена низкой плотности. Другой отличительной особенностью предлагаемого в изобретении покрытия является использование для соединения верхних плиток с основаниями модулей наносимого в определенных точках клея,который при прижатии верхней плитки к основанию заполняет полости основания и канавки верхней плитки и при затвердевании образует химико-механическое соединение плитки с основанием. Такое соединение обладает высокой прочностью и в то же самое время позволяет разобрать покрытие и заменить отдельные плитки без воздействия на соседние плитки. Заполняющий полости и канавки клей при затвердевании образует, по существу, расположенные в определенных точках заклепки, которые рвутся при замене снимаемой с основания керамической плитки. Предлагаемый в изобретении способ соединения верхних плиток с основаниями модулей обеспечивает экономию клея и одновременно допускает возможность их относительного перемещения. Такой способ соединения обеспечивает также возможность вертикального перемещения заменяемой керамической плитки. Другой отличительной особенностью предлагаемого в изобретении покрытия является выпуклая форма внешней поверхности керамических плиток, по которой попадающая на них вода свободно стекает к краям плиток. В любом случае одна из точек внешней поверхности плиток должна быть расположена выше других ее точек. Обеспечить это можно также путем придания отдельным участкам внешней поверхности керамических плиток формы многоскатной крыши. В предлагаемом в изобретении покрытии ширина и длина оснований модулей больше ширины и длины керамических плиток, что позволяет компенсировать небольшие отклонения размеров керамических плиток, которые неизбежно возникают в процессе их прессования. Для более эффективного слива воды на внешней поверхности керамических плиток можно предусмотреть канавки, идущие от центра к краям плиток. Нижние стенки этих канавок имеют небольшой уклон или форму двускатной крыши. На краях оснований модулей предлагаемого в изобретении покрытия расположены отверстия под винты, которыми нижняя поверхность основания при необходимости крепится к соответствующей поверхности пола. Состоящие из оснований и керамических плиток модули соединяются в шип с соседними модулями. Несущий элемент (основание) модуля соединяется с керамической плиткой химико-механическим соединением с помощью клея и шипов, которые входят в соответствующие пазы, выполненные на обратной стороне керамической плитки. Предлагаемое в изобретении покрытие отличается формой пластмассовых оснований модулей, выполненных в виде несущей конструкции, состоящей из квадратной периферийной рамки и решетки внутренних копланарных ребер, которые при сборке модуля входят в выполненные на обратной стороне керамической плитки канавки и при заливке клеем поверхности контакта между несущим элементом и керамической плиткой механически и химически с высокой точностью прочно соединяют их друг с другом.-2 012167 Прочность соединения керамической плитки с несущим пластмассовым основанием модуля можно увеличить путем заполнения клеем небольших сквозных прорезей, выполненных на внутренней части рамки основания. При сборке керамической плитки с основанием эти прорези совмещают с соответствующими небольшими канавками, выполненными на краях керамической плитки. Для механического и химического соединения керамической плитки с пластмассовым основанием на всю прилегающую к рамке основания нижнюю поверхность керамической плитки и в канавки для ребер наносят слой клея,который растекается по поверхности плитки и после затвердевания существенно повышает ее прочность и сопротивление удару и придает собранному из керамической плитки и пластмассового основания модулю необходимые в ряде случаев хорошие тепло- и звукоизолирующие свойства. Кроме того, сверху на ребрах несущей конструкции основания в местах их соединения с короткими ножками выполнены небольшие, имеющие форму перевернутого усеченного конуса выступы, которые входят в углубления, выполненные в канавках на обратной стороне керамической плитки. На ребрах основания модуля можно выполнить и другие имеющие такую же форму выступы. Наличие таких целиком погруженных в клей выступов, равномерно расположенных по всей площади модуля, существенно повышает механическую прочность соединения его основания с керамической плиткой. Рамка несущего основания модуля также может иметь короткие ножки и соответствующие элементы для соединения в шип с рамками соседних модулей. Свободные края покрытия, которые не заделаны в стену или в поверхность, на которую кладется покрытие, можно отделать специальными узкими декоративными профилями, которые крепятся к краям соответствующих модулей. Такие узкие декоративные профили имеют специальные выступы, которыми они крепятся к ножкам, расположенным на краю пластмассового основания модуля. Ниже изобретение более подробно рассмотрено со ссылкой на прилагаемые к описанию чертежи,которые лишь иллюстрируют настоящее изобретение и не ограничивают его объем. Краткое описание чертежей На фиг. 1 в аксонометрии поэлементно показан модуль предлагаемого в изобретении съемного покрытия поверхности. На фиг. 2 в разрезе показан изображенный на фиг. 1 модуль. На фиг. 3 в разрезе другой плоскостью показан модуль предлагаемого в изобретении съемного покрытия поверхности. На фиг. 4 в аксонометрии поэлементно показан выполненный по другому варианту модуль предлагаемого в изобретении съемного покрытия поверхности. На фиг. 5 в разрезе показан изображенный на фиг. 4 модуль. На фиг. 6 в разрезе другой плоскостью показан изображенный на фиг. 4 модуль. На фиг. 7 в виде в плане с обратной стороны показана керамическая плитка, являющаяся частью модуля предлагаемого в изобретении съемного покрытия. В этом варианте каждый модуль покрытия состоит из несущего основания с короткими ножками и керамической плитки, соединенной с основанием слоем клея. На фиг. 8 в аксонометрии показано изготовленное из пластмассы основание, являющееся частью показанного на фиг. 7 отдельного модуля покрытия. На фиг. 9 в аксонометрии показаны керамическая плитка, изготовленное из пластмассы основание и узкие декоративные профили для отделки свободных краев покрытия. На фиг. 10 и 11 в разрезе и увеличенном масштабе показаны элементы соединенных друг с другом клеем керамической плитки и изготовленного из пластмассы основания модуля предлагаемого в изобретении съемного покрытия. Предпочтительный вариант осуществления изобретения Предлагаемое в изобретении съемное покрытие собирают из отдельных модулей, состоящих из изготовленного из пластмассы несущего основания 1, 1', 1" с опорными ножками и керамической плитки 2,2', 2", уложенных друг на друга и соединенных клеем 3 или иным путем. Основания модулей покрытия имеют короткие ножки 5, 5', 5", которые упираются в поверхность, которую закрывают предлагаемым в изобретении съемным покрытием. В первом варианте осуществления изобретения нижние основания 1 модулей имеют сквозные отверстия 4 и короткие ножки 5, которые образуют внутри модуля дренажную камеру, в которую стекает дождевая вода, вода из плавательных бассейнов или другая попадающая на внешнюю поверхность покрытия жидкость. Основания 1 модулей имеют также канавки 12. Основания 1 отдельных модулей предлагаемого в изобретении покрытия имеют также дополняющие друг друга крепежные элементы 6 и 7 для соединения друг с другом соседних модулей. При сборке модулей края верхних керамических плиток 2 совмещают с краями нижних оснований 1 таким образом, что в собранном покрытии между соседними керамическими плитками остаются разделительные каналы 8, которые в соединенных друг с другом крепежными элементами 6 и 7 модулях совпадают с разделительными каналами 9 между их нижними основаниями 1. Попадающая на керамические плитки 2 вода стекает внутрь покрытия в дренажную камеру через-3 012167 разделительные каналы, расположенные по периметру каждого модуля между соседними керамическими плитками и несущими элементами. Кроме того, на внешней поверхности керамических плиток 2 выполнены неглубокие канавки 10 для стока воды, которые идут к разделительным каналам и имеют небольшой уклон в направлении внешних краев керамических плиток 2. Для ограничения относительного перемещения и повышения прочности соединения керамической плитки с основанием модуля на нижней поверхности керамической плитки 2 выполнены углубления 11,в которые входят выступы пластмассового основания 1. Равномерно распределенные по всей нижней поверхности основания 1 в большом количестве короткие опорные ножки 5 увеличивают несущую способность предлагаемого в изобретении покрытия,которое даже может выдержать вес автомобиля. Во втором варианте осуществления изобретения основания модулей соединяют с керамическими плитками клеем 3, которым заполняют выполненные в керамических плитках 2' канавки 13 и соответствующие полости оснований 1'. Как показано на фиг. 5, заполняемая клеем полость основания состоит из сквозных отверстий 14,которые после прижатия керамической плитки к основанию заполняются жидким клеем, который растекается по нижней поверхности основания и приобретает в отверстиях форму гриба 15 со шляпкой и по мере затвердевания химически и механически (аналогично заклепкам) в разных точках соединяет керамическую плитку с основанием. На фиг. 6 показаны выполненные в основании конические отверстия 16, которые также заполняются клеем, образующим после затвердевания своего рода заклепки 17, которые прочно соединяют основание с керамической плиткой. В основаниях 1' отдельных модулей вдоль коротких ножек 5', упирающихся в поверхность, на которую укладывают покрытие, выполнены сквозные отверстия 4, образующие вместе с ножками, как и в первом варианте осуществления изобретения, внутри покрытия дренажную камеру для слива дождевой воды, воды из бассейна или другой жидкости, попадающей на внешнюю поверхность керамических плиток покрытия. Для соединения соседних модулей при сборке покрытия предназначены выполненные на основаниях 1' крепежные элементы 6' и 7'. При сборке модулей края верхних плиток 2' совмещают с краями оснований 1' таким образом, что в уложенном покрытии, как и в первом варианте, между верхними плитками 2' соседних модулей остаются образующие разделительные каналы 8 промежутки, которые совпадают с расположенными рядом с крепежными элементами 6' и 7' каналами 9 между их основаниями. В собранном таким образом покрытии вода, попадающая на керамические плитки 2', через расположенные по краям модулей каналы свободно стекает вниз в дренажную камеру. Кроме того, на внешней поверхности керамических плиток 2' можно выполнить неглубокие канавки 10' для стекания воды, которые идут к разделительным каналам и имеют небольшой уклон в направлении внешних краев керамических плиток 2', или спаренные наклонные участки, напоминающие по форме двускатную крышу. Равномерно распределенные по всей площади оснований 1' в большом количестве короткие опорные ножки 5' увеличивают несущую способность покрытия, которое даже может выдержать вес автомобиля. Для лучшего слива воды расположенные на свободных краях керамических плиток 2' декоративные поверхности имеют разную высоту, которая постепенно уменьшается от средней части к краям плиток. Такие декоративные поверхности можно выполнить выпуклыми, например, в форме четырехскатной крыши. По меньшей мере на одной из боковых сторон пластмассового основания 1' можно выполнить выступающие за край керамической плитки (аналогично крепежным элементам) отверстия, предназначенные для механического крепления модуля к полу или стене. Наличие таких отверстий позволяет закрепить отдельные модули покрытия в тех местах, в которых без такого крепления они могут скользить по поверхности пола или стены. Модули предлагаемого в третьем варианте осуществления изобретения (фиг. 7, 8, 9, 10 и 11) съемного покрытия состоят из изготовленных из пластмассы оснований 1" и верхних керамических плиток 2", которые соединяют друг с другом толстым слоем клея 3, наносимого практически на всю поверхность прилегания плитки к основанию, и при сборке покрытия соединяются в шип крепежными элементами пластмассовых оснований 1", выполненных в виде небольших шипов 6" и канавок 7". Пластмассовый несущий элемент 1" (основание модуля) состоит из периферийной рамки 18 и решетки пересекающихся ребер 19, которые при сборке модуля входят в пересекающиеся канавки 20, выполненные на обратной стороне керамической плитки 2". При сборке модуля периферийная рамка 18 основания 1" совмещается с углублением 21, которое проходит по всему периметру соответствующей керамической плитки 2" и имеет выступающий за край плитки участок 22 с небольшим углом наклона.-4 012167 На внутренней стороне рамки 18 пластмассового основания 1" выполнены небольшие прорези 23,которые заполняются клеем 3 и дополнительно увеличивают прочность соединения рамки с керамической плиткой. Пластмассовое основание 1" модуля имеет большое количество коротких ножек 5", выполненных на его ребрах 19 и на периферийной рамке 18. Сверху на ребрах 19 несущей конструкции основания в местах их соединения с короткими ножками 5" выполнены небольшие выступы 24 с головкой в виде перевернутого усеченного конуса, которые входят в углубления 25, выполненные в канавках 20 на обратной стороне керамической плитки 2". Сверху ребра 19 пластмассового основания 1" выполнены с головкой 26, которая имеет в сечении форму перевернутой трапеции, что в дополнение к выступам 24 с конической головкой существенно повышает механическую прочность соединения пластмассового основания с керамической плиткой и увеличивают работоспособность и жесткость всего модуля. С обратной стороны керамической плитки между канавками 20 и периферийным углублением 21 расположено множество имеющих форму усеченной пирамиды выступов с прямоугольным основанием 27, которые также увеличивают прочность соединения пластмассового основания модуля с керамической плиткой. Кроме того, для отделки свободных краев покрытия предназначены узкие декоративные профили 28 и 29 с полукруглым поперечным сечением. Декоративные профили 28 и 29 имеют на одной из сторон Т-образные выступы 30, которые вместе с короткими ножками 5" периферийной рамки 18 основания 1" модуля предназначены для крепления декоративного профиля к основанию модуля. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Съемное покрытие поверхности, отличающееся тем, что оно состоит из отдельных модулей, каждый из которых состоит из нижних оснований (1, 1', 1") с короткими опорными ножками (5, 5', 5") для опирания на закрываемую покрытием поверхность и верхних плиток (2, 2', 2"), уложенных на основания и соединенных с ними клеем или иным аналогичным путем, и имеет расположенные между краями соседних плиток разделительные каналы (8), которые сообщаются с другими проходящими между соседними основаниями разделительными каналами (9), в которых с промежутками расположены дополняющие друг друга анкерные элементы (6, 6', 6") и (7, 7', 7") оснований и через которые вся попадающая на покрытие и протекающая через разделительные каналы между плитками вода сливается вниз в дренажную камеру, образованную короткими ножками оснований. 2. Съемное покрытие поверхности по п.1, отличающееся тем, что на прилегающих друг к другу поверхностях оснований и плиток расположены дополняющие друг друга по форме шипы и канавки, которые повышают прочность соединения между собой плиток с основаниями. 3. Съемное покрытие поверхности по любому из предыдущих пунктов, отличающееся тем, что на внешних свободных поверхностях плиток имеются неглубокие канавки (10, 10') для стекания воды, идущие к разделительным каналам (8, 9) и имеющие небольшой уклон в направлении внешних краев плиток. 4. Съемное покрытие поверхности по п.1, отличающееся тем, что в основаниях (1, 1') выполнены сквозные отверстия (4), а также канавки (12). 5. Съемное покрытие поверхности по любому из предыдущих пунктов, отличающееся тем, что клей, соединяющий между собой плитку и основание в каждом модуле, нанесен на определенные точки,в которых некоторые из канавок (13) керамических плиток (2') расположены напротив углублений, выполненных в основаниях (1'), при этом клей, остающийся мягким во время прижатия плитки к основанию, образует в этих точках своего рода заклепки и химически и механически соединяет между собой плитку и основание. 6. Съемное покрытие поверхности по п.5, отличающееся тем, что углубления в пластмассовых основаниях (1') выполнены в виде сквозных отверстий (14), заполняемых клеем, принимающим форму"гриба" (15) с двумя шляпками, одна из которых расположена в канавке (13) в плитке (2'), а вторая - на участке свободной поверхности основания (1'). 7. Съемное покрытие поверхности по п.5, отличающееся тем, что углубления в основаниях (1') имеют форму конических отверстий (16). 8. Съемное покрытие поверхности по любому из предыдущих пунктов, отличающееся тем, что средняя точка декоративной свободной поверхности керамических плиток (2, 2', 2") для лучшего слива попадающей на нее воды расположена выше других ее точек. 9. Съемное покрытие поверхности по п.8, отличающееся тем, что декоративная свободная поверхность керамических плиток (2, 2', 2") имеет небольшую выпуклость. 10. Съемное покрытие поверхности по п.8, отличающееся тем, что декоративная свободная поверхность керамических плиток имеет форму многоскатной крыши. 11. Съемное покрытие поверхности по предыдущему пункту, отличающееся тем, что основания (1")-5 012167 состоят из квадратной периферийной рамки (18) и решетки ребер (19), которые при сборке плитки с основанием и при установке рамки (18) в периферийное углубление (21), выполненное на обратной стороне керамической плитки (2"), входят в выполненные на ней канавки (20), а при заливке клеем всей поверхности контакта между основанием (1") и керамической плиткой (2") клей, по меньшей мере, частично покрывает толщину рамки (18) и ребра (19) пластмассового основания (1"). 12. Съемное покрытие поверхности по п.11, отличающееся тем, что ребра (19) пластмассовых оснований (1") выполнены вверху с головкой (26), имеющей в сечении форму перевернутой трапеции и погруженной в клей (3). 13. Съемное покрытие поверхности по п.11 или 12, отличающееся тем, что сверху на ребрах (19) в местах их соединения с короткими ножками (5") выполнены небольшие выступы (24) с головкой в виде перевернутого усеченного конуса, которые входят в заполненные клеем (3) углубления (25), выполненные в канавках (20) на обратной стороне керамической плитки (2"). 14. Съемное покрытие поверхности по любому из пп.11-13, отличающееся тем, что снизу рамка (18) имеет прорези (23), которые при сборке плитки с основанием заполняются клеем (3). 15. Съемное покрытие поверхности по любому из пп.11-14, отличающееся тем, что оно имеет узкие декоративные профили (28, 29), которые на свободных краях покрытия крепятся к внешним коротким ножкам (5") рамок (18). 16. Съемное покрытие поверхности по п.15, отличающееся тем, что узкие декоративные профили(28, 29) имеют Т-образные выступы (30), которыми они крепятся к ножкам (5") пластмассовых оснований (1").
