Способ, устройство оптической записи, использующее такой способ, и носитель оптической записи для использования способом и устройством

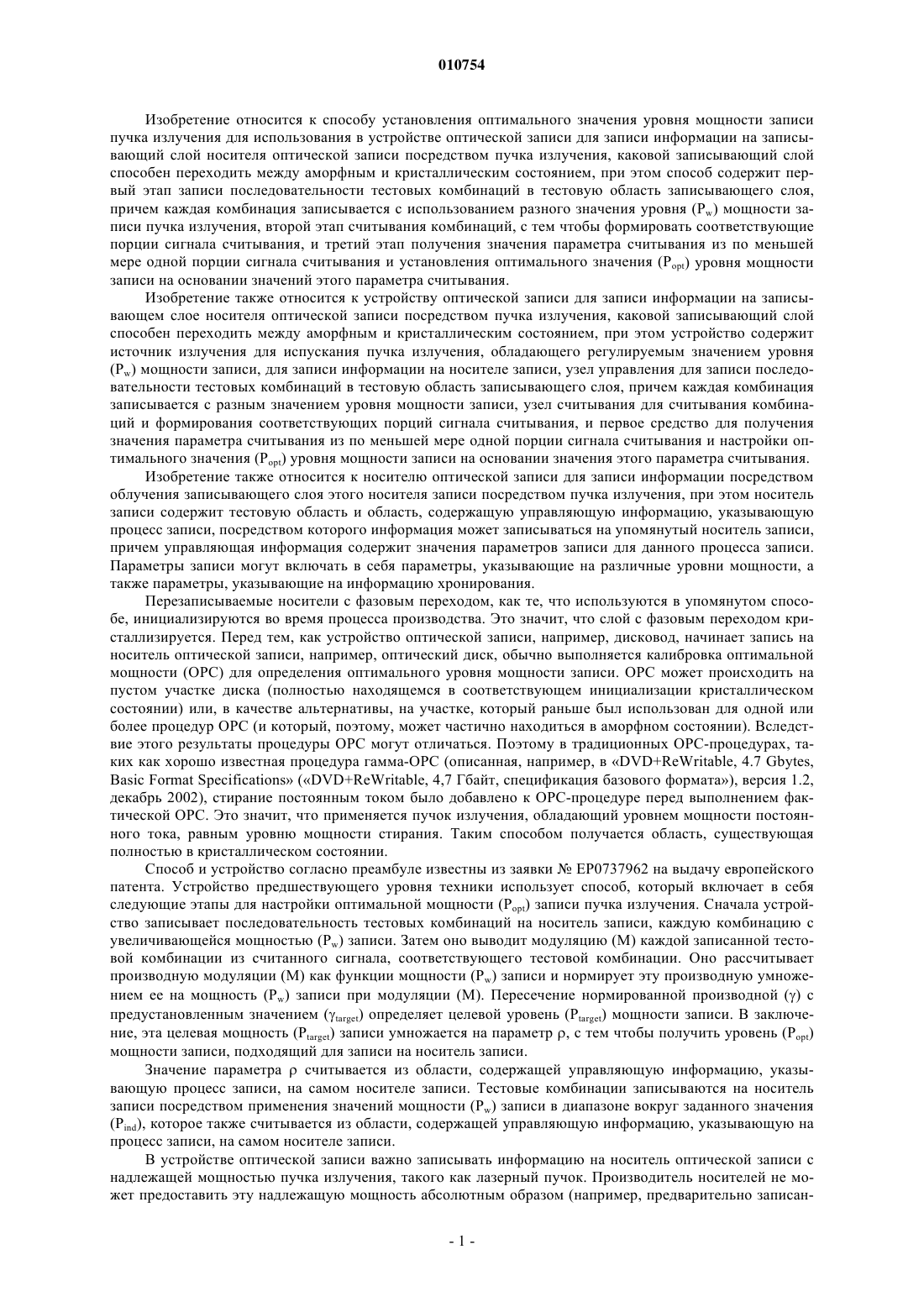

010754 Изобретение относится к способу установления оптимального значения уровня мощности записи пучка излучения для использования в устройстве оптической записи для записи информации на записывающий слой носителя оптической записи посредством пучка излучения, каковой записывающий слой способен переходить между аморфным и кристаллическим состоянием, при этом способ содержит первый этап записи последовательности тестовых комбинаций в тестовую область записывающего слоя,причем каждая комбинация записывается с использованием разного значения уровня (Pw) мощности записи пучка излучения, второй этап считывания комбинаций, с тем чтобы формировать соответствующие порции сигнала считывания, и третий этап получения значения параметра считывания из по меньшей мере одной порции сигнала считывания и установления оптимального значения (Popt) уровня мощности записи на основании значений этого параметра считывания. Изобретение также относится к устройству оптической записи для записи информации на записывающем слое носителя оптической записи посредством пучка излучения, каковой записывающий слой способен переходить между аморфным и кристаллическим состоянием, при этом устройство содержит источник излучения для испускания пучка излучения, обладающего регулируемым значением уровня(Pw) мощности записи, для записи информации на носителе записи, узел управления для записи последовательности тестовых комбинаций в тестовую область записывающего слоя, причем каждая комбинация записывается с разным значением уровня мощности записи, узел считывания для считывания комбинаций и формирования соответствующих порций сигнала считывания, и первое средство для получения значения параметра считывания из по меньшей мере одной порции сигнала считывания и настройки оптимального значения (Popt) уровня мощности записи на основании значения этого параметра считывания. Изобретение также относится к носителю оптической записи для записи информации посредством облучения записывающего слоя этого носителя записи посредством пучка излучения, при этом носитель записи содержит тестовую область и область, содержащую управляющую информацию, указывающую процесс записи, посредством которого информация может записываться на упомянутый носитель записи,причем управляющая информация содержит значения параметров записи для данного процесса записи. Параметры записи могут включать в себя параметры, указывающие на различные уровни мощности, а также параметры, указывающие на информацию хронирования. Перезаписываемые носители с фазовым переходом, как те, что используются в упомянутом способе, инициализируются во время процесса производства. Это значит, что слой с фазовым переходом кристаллизируется. Перед тем, как устройство оптической записи, например, дисковод, начинает запись на носитель оптической записи, например, оптический диск, обычно выполняется калибровка оптимальной мощности (ОРС) для определения оптимального уровня мощности записи. ОРС может происходить на пустом участке диска (полностью находящемся в соответствующем инициализации кристаллическом состоянии) или, в качестве альтернативы, на участке, который раньше был использован для одной или более процедур ОРС (и который, поэтому, может частично находиться в аморфном состоянии). Вследствие этого результаты процедуры ОРС могут отличаться. Поэтому в традиционных ОРС-процедурах, таких как хорошо известная процедура гамма-ОРС (описанная, например, в DVD+ReWritable, 4.7 Gbytes,Basic Format Specifications (DVD+ReWritable, 4,7 Гбайт, спецификация базового формата), версия 1.2,декабрь 2002), стирание постоянным током было добавлено к ОРС-процедуре перед выполнением фактической ОРС. Это значит, что применяется пучок излучения, обладающий уровнем мощности постоянного тока, равным уровню мощности стирания. Таким способом получается область, существующая полностью в кристаллическом состоянии. Способ и устройство согласно преамбуле известны из заявкиЕР 0737962 на выдачу европейского патента. Устройство предшествующего уровня техники использует способ, который включает в себя следующие этапы для настройки оптимальной мощности (Popt) записи пучка излучения. Сначала устройство записывает последовательность тестовых комбинаций на носитель записи, каждую комбинацию с увеличивающейся мощностью (Pw) записи. Затем оно выводит модуляцию (М) каждой записанной тестовой комбинации из считанного сигнала, соответствующего тестовой комбинации. Оно рассчитывает производную модуляции (М) как функции мощности (Pw) записи и нормирует эту производную умножением ее на мощность (Pw) записи при модуляции (М). Пересечение нормированной производнойс предустановленным значением (target) определяет целевой уровень (Ptarget) мощности записи. В заключение, эта целевая мощность (Ptarget) записи умножается на параметр , с тем чтобы получить уровень (Popt) мощности записи, подходящий для записи на носитель записи. Значение параметрасчитывается из области, содержащей управляющую информацию, указывающую процесс записи, на самом носителе записи. Тестовые комбинации записываются на носитель записи посредством применения значений мощности (Pw) записи в диапазоне вокруг заданного значения(Pind), которое также считывается из области, содержащей управляющую информацию, указывающую на процесс записи, на самом носителе записи. В устройстве оптической записи важно записывать информацию на носитель оптической записи с надлежащей мощностью пучка излучения, такого как лазерный пучок. Производитель носителей не может предоставить эту надлежащую мощность абсолютным образом (например, предварительно записан-1 010754 ной на диске) вследствие условий эксплуатации и отклонений от устройства к устройству для каждого сочетания носителя записи и устройства записи. Другие известные способы описаны в US 2002-0114235-А 1 (PHNL000685), US 5,978,351(PHN16186) и US 2004-0081046-A1 (PHN16187), которые настоящим включены в состав посредством ссылки. Для всех известных дисков 8 Х DVD+RW (перезаписываемых многофункциональных компактдисков с емкостью одной стороны 3 Мбайт) обнаружено, что результаты ОРС-процедуры, выполненной на пустом участке диска являются отличными от результатов ОРС-процедуры, выполненной на ранее записанном участке того же самого диска. Поэтому с традиционными ОРС-процедурами определенное значение уровня оптимальной мощности записи является зависимым от того, была ли или нет использована дисководом ранее записанная область ОРС. Поэтому результат ОРС-процедуры может быть противоречивым. Цель настоящего изобретения состоит в том, чтобы предоставить способ согласно самому первому абзацу описания, который обеспечивает непротиворечивый результат для определенного оптимального значения (Popt) уровня (Pw) мощности записи. Эта цель достигается, согласно настоящему изобретению, когда способ, изложенный в преамбуле,характеризуется тем, что дополнительно содержит по меньшей мере один начальный этап, до первого этапа, по меньшей мере частичной амортизации записывающего слоя и последующей перекристаллизации записывающего слоя. Изобретатели обрели понимание того, что, для традиционных материалов, таких как примененные,например, в носителях 1-2.4 DVD+RW, стиранием постоянным током, которое описано ранее, является стирание плавлением. Это значит, что не только аморфные области кристаллизируются, но и кристаллические области между этих аморфных областей сначала расплавляются, а затем кристаллизируются. Как результат, фактическая ОРС происходит уже над свежим, полностью кристаллическим материалом. Изобретатели обрели дополнительное понимание того, что, в противоположность, для более быстрых скоростей и материалов с более быстрым фазовым переходом, таких как, например, применяемые для 8 Х DVD+RW, запись при более высоких скоростях, например, 6 Х и 8 Х, выполняется со стиранием без плавления. Как результат, стирание постоянным током перед ОРС-процедурой будет кристаллизовать только аморфные области. Уже кристаллические области между аморфными областями не плавятся,но будут оставаться в том же кристаллическом состоянии. Поэтому, когда традиционная ОРС-процедура выполняется в отношении пустого, незаписанного участка диска, фактическая ОРС-процедура имеет место в отношении состаренного кристаллического материала. Однако, если такая же ОРС-процедура имеет место на уже записанном участке диска, часть ОРС-процедуры будет выполняться в отношении свежего кристаллического материала (то есть, материала, который был аморфным до стирания постоянным током), а часть - в отношении состаренного кристаллического материала (то есть, материала, который был кристаллическим до стирания постоянным током). Поэтому при традиционных ОРС-процедурах результаты ОРС на пустом участке могут быть очень отличающимися от результатов ОРС на записанном участке (даже вплоть до отклонения более 5% в оптимальном значении уровня мощности записи). Основная идея настоящего изобретения состоит в том,что ОРС-процедура должна применяться только на участке ОРС-области, содержащей, по меньшей мере частично, свежий кристаллический материал. Для обеспечения этого предоставлен способ по п.1 формулы изобретения. Дополнительные варианты осуществления способа согласно изобретению описаны в зависимых пунктах формулы изобретения. В варианте осуществления способа согласно изобретению, начальный этап выполняется на участке тестовой области, где выполняются первый, второй и третий этапы. Например, дисковод осуществляет запись только в область, на которой он собирается выполнять ОРС-процедуру, перед выполнением каждой ОРС-процедуры, с наилучшим предположением для мощности записи. В дополнительных вариантах осуществления способа согласно изобретению, начальный этап повторяется на участке тестовой области, где первый, второй и третий этапы не выполняются, либо начальный этап выполняется по всей тестовой области или по существу по всей тестовой области. Например, дисковод записывает всю ОРС-область при встрече пустого неиспользованного диска или диска с частично незаписанной ОРС-областью. Это обладает преимуществом, заключающимся в том, что, когда один и тот же диск вставляется в дисковод второй раз, никаких дополнительных действий не должно предприниматься дисководом. Начальный этап может содержать запись данных, процедуру стирания постоянным током или процедуру импульсного стирания. Примеромтакого начального этапа является стирание постоянным током с относительно высокой мощностью стирания, из условия, чтобы получался новый кристаллический материал. Обычно начальный этап выполняется посредством пучка излучения устройства оптической записи,например, такого как оптический дисковод. В качестве альтернативы, начальный этап выполняется во время процесса производства носителя-2 010754 оптической записи. Это обладает преимуществом, заключающимся в том, что дисководы, которые еще не заключают в себе способ согласно настоящему изобретению, могут успешно записывать данные на такой носитель оптической записи (то есть, с точным оптимальным значением уровня мощности записи в качестве полученного посредством ОРС-процедуры предшествующего уровня техники). Дополнительная цель настоящего изобретения состоит в том, чтобы предоставить устройство согласно самому первому абзацу описания, которое дает непротиворечивый результат для определенного оптимального значения (Popt) уровня (Pw) мощности записи. Эта цель достигается согласно настоящему изобретению, когда устройство, изложенное в преамбуле, характеризуется тем, что устройство содержит второе средство для выполнения по меньшей мере одного начального этапа по меньшей мере частичной аморфизации записывающего слоя и перекристаллизации записывающего слоя перед первым этапом. В варианте осуществления устройства согласно изобретению, начальный этап выполняется посредством пучка излучения. Дополнительная цель настоящего изобретения состоит в том, чтобы предоставить носитель оптической записи, на котором может достоверно выполняться ОРС-процедура. Эта цель достигается согласно настоящему изобретению, когда носитель оптической записи, изложенный в преамбуле, характеризуется тем, что по меньшей мере один начальный этап по меньшей мере частичной аморфизации записывающего слоя и перекристаллизации записывающего слоя был применен к этому носителю записи. Предпочтительно, упомянутый по меньшей мере один начальный этап был выполнен в тестовой области этого носителя записи. Цели, признаки и преимущества изобретения станут очевидными из последующих более точных описаний примеров вариантов осуществления изобретения, которые проиллюстрированы на прилагаемых чертежах, где фиг. 1 - схема варианта осуществления устройства оптической записи согласно изобретению; фиг. 2 - графики модуляционного и гамма-значения в виде функции мощности записи, полученные на материале с разными условиями до фактической ОРС; фиг. 3 - графики результатов фактической ОРС, которые получены на материале с разными условиями до фактической ОРС; фиг. 4 - графики модуляционного и гамма-значения в виде функции мощности записи, полученной после начальной записи с изменяющейся мощностью записи; фиг. 5 - графики результатов фактической ОРС, которые получены после начальной записи с изменяющейся мощностью записи; фиг. 6 - блок-схема последовательности операций согласно варианту осуществления способа согласно изобретению; и фиг. 7 А и 7 В - вариант осуществления носителя записи согласно изобретению. Фиг. 1 показывает устройство оптической записи согласно изобретению для записи на носитель 1 оптической записи. Носитель 1 записи содержит прозрачную подложку 2 и записывающий слой 3, скомпонованный на ней. Записывающий слой 3 содержит материал, пригодный для записи информации посредством пучка 5 излучения. Записывающий материал, например, может быть типа с фазовым переходом или любым другим материалом. Информация может записываться в виде оптически обнаруживаемых участков, также называемых метками, на записывающем слое 3. Устройство содержит источник 4 излучения, например, полупроводниковый лазер, для испускания пучка 5 излучения. Пучок излучения подвергается сведению на записывающем слое 3 посредством расщепителя 6 пучка, линзы 7 объектива и подложки 2. Носитель записи, в качестве альтернативы, может быть без покрытия, пучок излучения, в таком случае, является непосредственно падающим на записывающий слой 3 без прохождения через подложку 2. Излучение, отражаемое от носителя 1, подвергается сведению линзой 7 объектива и, после прохождения через расщепитель 6 пучка, попадает в систему 8 обнаружения, которая преобразует падающее излучение в электрические детекторные сигналы. Детекторные сигналы направляются в схему 9. Схема 9 получает несколько сигналов из детекторных сигналов, такие как сигнал SR считывания, представляющий информацию, считываемую с носителя 1 записи. Источник 4 излучения, расщепитель 6 пучка, линза 7 объектива, система 8 обнаружения и схема 9 вместе образуют узел 90 считывания. Сигнал считывания из схемы 9 обрабатывается в первом процессоре 10 для получения сигналов,представляющих параметр считывания, из сигнала считывания. Полученные сигналы подаются во второй процессор 101, а впоследствии, в третий процессор 102, каковые процессоры обрабатывают последовательность значений параметра считывания и выводят из нее значение для сигнала управления мощностью записи, необходимое для регулирования уровня мощности лазера. Сигнал управления мощностью записи направляется в узел 12 управления. Информационный сигнал 13, представляющий информацию, которая должна записываться на носитель 1 записи, также подается в узел 12 управления. Выходной сигнал узла 12 управления связывается с источником 4 излучения. Метка на записывающем слое 3 может записываться одиночным импульсом излучения, мощность которого определяется оптимальным уровнем (Popt) мощности записи, который определяется процессором 102. В качестве альтернативы, метка может записываться последовательностью импульсов излучения-3 010754 равной или разной длительности и одного или более уровней мощности, определенных сигналом управления мощности записи. Понятно, что процессор обозначает любое средство, пригодное для выполнения расчетов, например, микропроцессор, цифровой сигнальный процессор, реализованную на аппаратном уровне аналоговую схему или схему, программируемую пользователем. Более того, первый процессор 10, второй процессор 101 и третий процессор 102 могут быть отдельными устройствами или, в качестве альтернативы,могут объединяться в единое устройство, выполняющее все три последовательности операций. Когда устройство согласно варианту осуществления изобретения перед записью информации на носителе 1 записи использует этап начальной ОРС записи данных и последующего стирания упомянутых данных до этапов фактической ОРС, устройство устанавливает свою мощность (Pw) записи в значение,соответствующее наилучшему предположению целостности (например, Рм; причем параметры Pind исчитываются из области, содержащей управляющую информацию, указывающую процесс записи, на самом носителе записи). Один из способов согласно настоящему изобретению для избежания противоречивости результатов ОРС состоит в том, чтобы, например, выполнять начальную запись и последующее стирание постоянным током до этапов фактической ОРС. Отмечено, что начальный этап записи данных и последующего стирания упомянутых данных может выполняться под управлением узла 12 управления или, в качестве альтернативы, под управлением дополнительного узла управления (не показан на фиг. 1). На фиг. 2 и 3 показано, что при применении одной или, даже лучше, двух начальных записей, получается результат ОРС, который близок к результату ОРС, полученному, когда ОРС-процедуры выполняются в отношении записанного посредством DOW10 участком. Поэтому непротиворечивый результат ОРС может быть получен по обоим, пустому и записанному, участкам. DOW означает непосредственную перезапись (то есть, непосредственная запись поверх предварительного записанного участка без предшествующих этапов стирания этого предварительно записанного участка), а число представляет количество раз, которое выполняется цикл DOW. На обеих фигурах результаты ОРС-процедуры в отношении пустого участка, без применения начальной записи, также графически изображены для справочных целей. Такие линии, фактически, изображают традиционную ОРС-процедуру в отношении пустого участка носителя записи. Очевидно, она имеет результатом более высокие мощности, чем ОРС-процедура в отношении записанных дорожек. На фиг. 2 можно видеть, что модуляционная (М) и гамма-кривая являются очень разными в случае, когда ОРС применяется на пустом участке, в сравнении с ОРС, применяемой на участке DOW10. Посредством применения начального этапа одной начальной записи перед гамма-ОРС (ОРС при DOW0), модуляционные и гамма-кривые гораздо больше походят на ситуацию DOW10. Применение начального этапа двух начальных записей перед гамма-ОРС (ОРС при DOW1) является даже лучшим для непротиворечивости результата ОРС. Фиг. 3 показывает графики результатов фактической ОРС, которые получены на материале с разными условиями до фактической ОРС. Для каждого разного условия фактической Ptarget является мощность записи, в которой график пересекает ось х. Popt получается умножением Ptarget на коэффициент р,который может считываться с носителя записи. В случае одной или более начальных записей, разница вPtarget является меньшей, чем 0,5 мВт. В случае, когда никакая начальная запись не используется, получается Ptarget, которая имеет слишком завышенное значение. Когда дисковод выполняет, на начальном этапе перед этапами фактической ОРС, начальную запись, не известно, записывает ли он или нет с оптимальной мощностью записи. Поэтому изобретение также испытывалось с начальной мощностью записи и мощностью стирания постоянным током, на 15% меньшими, чем Pw, и на 15% большими, чем Pw, (то есть, мощностью записи, которая на 15% меньше,чем номинальная, и которая на 15% больше, чем номинальная). Результаты показаны на фиг. 4 и 5. На фиг. 4 показаны результаты ОРС в течение DOW0 (= начальной записи), записываемой с тремя разными мощностями. Модуляционные и гамма-кривые для этих трех уровней мощности очень похожи. На фиг. 5 показано, что различие в результатах ОРС, полученных с разными мощностями записи и стирания на начальном этапе, является меньшим, чем 0,5 мВт. Для каждого разного условия оптимальной мощностью записи является мощность записи, при которой график пересекает ось х. На фиг. 6 вариант осуществления способа согласно изобретению схематично изображен на блоксхеме последовательности операций. На первом этапе 41, выполняемом после начального этапа 40, устройство записывает последовательность тестовых комбинаций на носителе 1. Тестовые комбинации должны выбираться с тем, чтобы давать требуемый сигнал считывания. Если параметр считывания, который должен выводиться из сигнала считывания, является модуляцией (М) порции сигнала считывания,относящейся к тестовой комбинации, тестовая комбинация должна содержать метки, достаточно длинные для достижения максимальной модуляции порции сигнала считывания. Эта модуляция (М) вычисляется из следующего выражения М=IH-IL)/IH)100%,где IH является наибольшим уровнем амплитуды, a IL является наименьшим уровнем амплитуды в сигна-4 010754 ле считывания, выведенном считыванием информации, записанной на носителе информации, содержащем более длинные метки, такие как метки, имеющие длину, равную 14-кратной длине канального бита,когда применяется кодирование расширенной модуляции преобразованием исходного восьмиразрядного кода в четырнадцатиразрядный (EFM+). Когда информация кодируется согласно так называемой модуляции преобразованием восьмиразрядного кода в четырнадцатиразрядный (EFM), тестовые комбинации предпочтительно содержат длинные I11-метки схемы модуляции. Каждая тестовая комбинация записывается с разным уровнем (Pw) мощности записи. Диапазон мощностей может выбираться на основе показательного уровня (Pind) мощности, записанного в качестве управляющей информации на носителе записи. Последующие тестовые комбинации могут записываться со ступенчато увеличивающимся уровнем(Pw) мощности записи под управлением узла 12 управления. Тестовые комбинации могут записываться где угодно на носителе записи. В качестве альтернативы, они могут записываться в специально предусмотренных тестовых областях на носителе записи. На втором этапе 42 записанные тестовые комбинации считываются узлом 90 считывания, с тем чтобы формировать сигнал SR считывания. Тестовые комбинации могут содержать несколько сотен меток разной или равной длины. На третьем этапе 43 процессор 10 выводит из сигнала SR считывания параметр считывания для каждой порции сигнала считывания. Предпочтительным параметром считывания является модуляция (М). Из этих параметров считывания определяется оптимальный уровень (Popt) мощности записи. Согласно изобретению выполняется начальный этап 40, выполняемый перед первым этапом 41, по меньшей мере частичной аморфизации записывающего слоя и перекристаллизации записывающего слоя. Предпочтительно выполнять начальный этап 40 по меньшей мере единожды в зоне тестирования дисковода и зоне тестирования диска перед использованием этих областей для того, чтобы повысить достоверность результатов ОРС. Начальный этап 40 содержит, например, запись этих зон тестирования случайными данными и последующее стирание этих записанных данных. На таком начальном этапе 40,например, могут использоваться следующие настройки мощности, выведенные из области, содержащей управляющую информацию, указывающую процесс записи (также называемую информацией физического формата): Мощность записи (Pw)=Pind, и мощность стирания (Ре)= 1Pw. в качестве альтернативы, могут использоваться некоторые оптимальные настройки мощности записи, определенные дисководом. Фиг. 7 А показывает вариант осуществления носителя 1 записи согласно изобретению, снабженного дорожкой 30. Дорожка может иметь круговую или спиральную форму и, например, быть в виде рельефного выступа или канавки. Область носителя 1 записи поделена на область 31 записи информации для записи пользовательской информации и тестовую область 32, также называемую контрольной областью,для тестирования определенных параметров записи, и, вообще, не предназначенную для записи пользовательской информации. Тестовая область 32 помечена пунктирной траекторией на фиг. 7 А. Область 31 записи информации принадлежит к типу, который подвергается изменению в отношении оптически обнаружимого свойства, когда облучается излучением сверх заданного уровня мощности записи. Информация на носителе записи представлена комбинациями оптически обнаружимых меток 34. Информация записывается на дорожке 30 в области 31 записи информации посредством процесса записи, в котором каждая метка 34 формируется одним или более импульсами записи постоянной или переменной мощности записи, например, в зависимости от длины меток, которые должны записываться. Параметры записи для этой последовательности операций записи подвергаются тестированию в тестовой области 32 в виде тестовых комбинаций меток 34, имитирующих последовательность операций записи. Фиг. 7 В показывает сильно увеличенный участок 33 дорожки 30, содержащей пример тестовой комбинации меток 34. До того, как информация по параметрам записи тестируется на участке тестовой области 32, выполняется способ согласно изобретению с помощью устройства оптической записи согласно изобретению на том же самом участке контрольной области 32. В качестве альтернативы, способ согласно изобретению может выполняться во всей контрольной области 32. Варианты применения изобретения: настоящее изобретение может быть реализовано в процессе производства оптических носителей типа с фазовым переходом; настоящее изобретение может быть реализовано в оптических дисководах, которые осуществляют запись оптических носителей типа с фазовым переходом, таких как устройства записи DVD (цифровых многофункциональных дисков), устройства записи CD (компакт-дисков), устройства записи дисков Bluray (BD) и устройства записи HD-DVD (DVD высокой плотности). Должно быть отмечено, что вышеупомянутые варианты и воплощения скорее иллюстрируют, чем ограничивают изобретение и что специалисты в данной области техники будут способны сконструировать многочисленные альтернативные варианты, не выходя за рамки объема прилагаемой формулы изобретения. Например, изобретение было пояснено на основе вариантов осуществления, использующих модуляцию (М) сигнала считывания в качестве параметра считывания, и носитель записи, имеющий форму диска. Однако специалисту в данной области техники будет ясно, что могут применяться альтернативные параметры считывания и другие формы носителя записи. Например, дрожание сигнала считы-5 010754 вания может альтернативно использоваться в качестве параметра считывания. Более того, любой знак ссылки, размещенный между круглых скобок в формуле изобретения, не должен истолковываться в качестве ограничивающего пункт формулы изобретения. Слово содержит и его спряжения не исключают наличия этапов или элементов, иных чем изложенные в формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ установления оптимального значения уровня мощности записи для использования в устройстве оптической записи для записи информации на записывающем слое (3) носителя (1) оптической записи посредством пучка (5) излучения, каковой записывающий слой способен переходить между аморфным и кристаллическим состоянием, при этом способ содержит первый этап (41), на котором записывают последовательность тестовых комбинаций в тестовой области записывающего слоя, причем каждая комбинация записывается с разным значением уровня (Pw) мощности записи пучка излучения,второй этап (42), на котором считывают упомянутые комбинации, с тем чтобы сформировать соответствующие порции сигнала считывания, и третий этап (43), на котором получают значение параметра считывания по меньшей мере из одной порции сигнала считывания и устанавливают оптимальное значение (Popt) уровня мощности записи на основании значений этого параметра считывания,отличающийся тем, что дополнительно содержит по меньшей мере один начальный этап (40) до первого этапа, на котором осуществляют по меньшей мере частичную аморфизацию записывающего слоя и последующую перекристаллизацию записывающего слоя, и тем, что упомянутый начальный этап выполняется на участке тестовой области, где должны выполняться первый и второй этапы. 2. Способ по п.1, отличающийся тем, что начальный этап повторяют на участке тестовой области,отличающемся от участка тестовой области, где выполнялись первый и второй этапы. 3. Способ по п.1, отличающийся тем, что начальный этап выполняют на всей тестовой области или по меньшей мере, по существу, на всей тестовой области. 4. Способ по п.1, отличающийся тем, что на начальном этапе, по меньшей мере, частичную аморфизацию записывающего слоя и последующую перекристаллизацию записывающего слоя реализуют применением пучка (5) излучения к записывающему слою (3). 5. Способ по п.4, отличающийся тем, что начальный этап содержит этап, на котором записывают данные и впоследствии стирают упомянутые данные. 6. Способ по п.1 или 4, отличающийся тем, что начальный этап содержит процедуру стирания постоянным током. 7. Способ по п.1 или 4, отличающийся тем, что начальный этап содержит процедуру импульсного стирания. 8. Способ по п.1 или 4, отличающийся тем, что начальный этап выполняют во время процесса производства носителя оптической записи. 9. Способ по п.1 или 4, отличающийся тем, что на начальном этапе, по меньшей мере, частичную аморфизацию записывающего слоя реализуют во время процесса производства носителя оптической записи, а последующую перекристаллизацию записывающего слоя реализуют во время использования носителя оптической записи. 10. Устройство оптической записи для записи информации на записывающем слое (3) носителя (1) оптической записи посредством пучка (5) излучения, каковой записывающий слой способен переходить между аморфным и кристаллическим состоянием, при этом устройство содержит источник (4) излучения для испускания пучка (5) излучения, обладающего регулируемым значением уровня (Pw) мощности записи, для записи информации на записывающем носителе,узел (12) управления для записи последовательности тестовых комбинаций в тестовой области записывающего слоя, причем каждая тестовая комбинация записывается с разным значением уровня мощности записи,узел (90) считывания для считывания упомянутых комбинаций и формирования соответствующих порций сигнала считывания и первое средство (10, 101, 102) для получения значения параметра считывания из каждой порции сигнала считывания и установления оптимального значения (Popt) уровня мощности записи на основании значений этого параметра считывания,отличающееся тем, что содержит второе средство (12) для выполнения по меньшей мере одного начального этапа (40) перед записью последовательности тестовых комбинаций, по меньшей мере, частичной аморфизации записывающего слоя и последующей перекристаллизации записывающего слоя, при этом упомянутый начальный этап выполняется на участке тестовой области, в который должна записываться последовательность тестовых комбинаций, из которого тестовые комбинации должны считываться для формирования соответствующих порций сигнала считывания. 11. Устройство по п.10, отличающееся тем, что второе средство выполнено с возможностью записи-6 010754 данных для того, чтобы осуществлять, по меньшей мере, частичную аморфизацию записывающего слоя,и дополнительно выполнено с возможностью последующего стирания упомянутых данных для того,чтобы осуществлять последующую перекристаллизацию записывающего слоя. 12. Устройство по п.11, отличающееся тем, что данные являются случайными данными.
