Приводная система для уборочной машины
Формула / Реферат

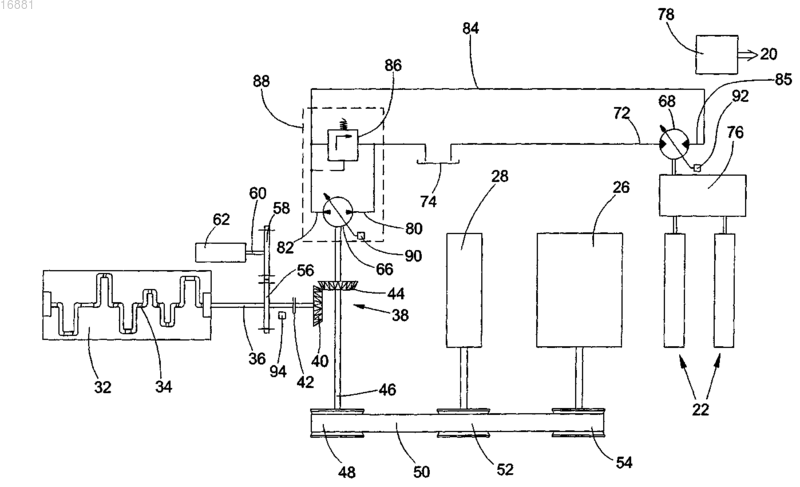

1. Приводная система для уборочной машины (10), содержащая
двигатель (32) внутреннего сгорания с выходным валом (36),
приспособление для обработки собираемого урожая, которое предназначено для соединения через содержащую сцепление (42) трансмиссию с выходным валом (36) двигателя (32) внутреннего сгорания,
гидронасос (66), соединенный с трансмиссией со стороны сцепления (42), к которому также подсоединено приспособление для обработки собираемого урожая, и содержащий напорный патрубок (82), соединенный с ограничивающим давление клапаном (86), через который может стекать превышающая определенное давление гидравлическая жидкость,
гидромотор (68), который соединен для привода с втягивающим транспортером (22) и соединен с возможностью прохождения гидравлической жидкости с гидронасосом (66), и
управляющее устройство (70), которое соединено с исполнительным механизмом (94) для приведения в действие сцепления (42),
отличающаяся тем, что гидромотор (68) имеет регулируемый с помощью соединенного с управляющим устройством (70) исполнительного механизма (92) объем рабочей жидкости,
причем управляющее устройство (70) выполнено с возможностью регулирования при размыкании сцепления (42) объема рабочей жидкости гидромотора (68) на минимальное значение, так что в этом случае в гидронасосе (66) создается давление, которое уменьшается с помощью ограничивающего давление клапана (86), что приводит к торможению устройства для обработки собираемого урожая.
2. Приводная система по п.1, отличающаяся тем, что гидронасос (66) имеет регулируемый объем рабочей жидкости, причем управляющее устройство (70) соединено с исполнительным механизмом (90) для регулирования объема рабочей жидкости гидронасоса (66) и выполнено с возможностью регулирования при размыкании сцепления (42) объема рабочей жидкости гидронасоса (66) на максимальное значение.
3. Приводная система по любому из пп.1 или 2, отличающаяся тем, что ограничивающий давление клапан (86) интегрирован в корпус (88) гидронасоса (66).
4. Уборочная машина (10), содержащая приводную систему по любому из пп.1-3.
5. Уборочная машина (10) по п.4, отличающаяся тем, что она является силосоуборочным комбайном и что приспособление для обработки собираемого урожая является измельчительным устройством.
Текст
ИСПРАВЛЕННОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ЕВРАЗИЙСКОМУ ПАТЕНТУ 2009.05.28 ПРИВОДНАЯ СИСТЕМА ДЛЯ УБОРОЧНОЙ МАШИНЫ Изобретение относится к приводной системе для уборочной машины (10). Она содержит двигатель (32) внутреннего сгорания с выходным валом (36), соединяемым через сцепление (42) с приспособлением для обработки собираемого урожая. Гидронасос (66) соединен с гидромотором(68), который приводит в действие втягивающий транспортер (22). Управляющее устройство (70) соединено с исполнительным механизмом (94) сцепления (42) и исполнительным механизмом(92) для регулирования объема рабочей жидкости гидромотора (68). Управляющее устройство(70) регулирует при размыкании сцепления (42) рабочий объем жидкости гидромотора (68) на минимальное значение, так что в этом случае в гидронасосе (66) создается давление, которое уменьшается с помощью ограничивающего давление клапана (86), что приводит к торможению устройства для обработки собираемого урожая. Примечание: библиография отражает состояние при переиздании(71)(73) Заявитель и патентовладелец: ДИР ЭНД КОМПАНИ (US)
МПК / Метки
МПК: A01D 41/02, A01D 69/03
Метки: приводная, система, уборочной, машины
