Крышка с защитой от несанкционированного вскрытия

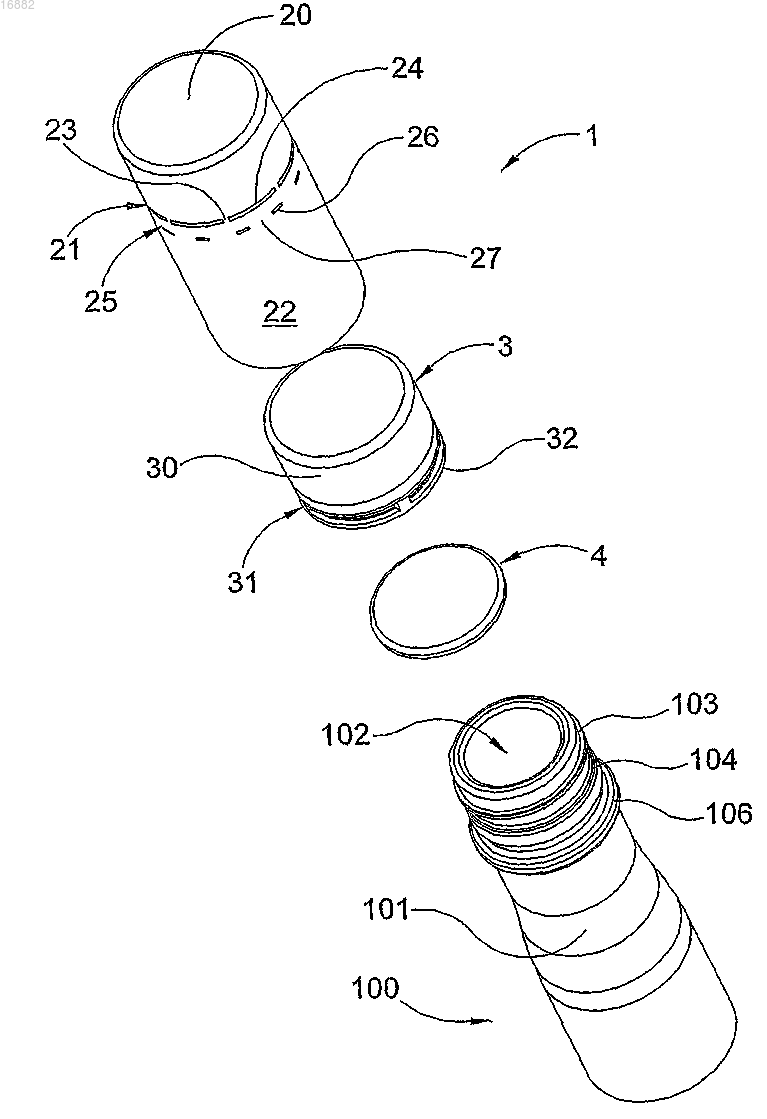

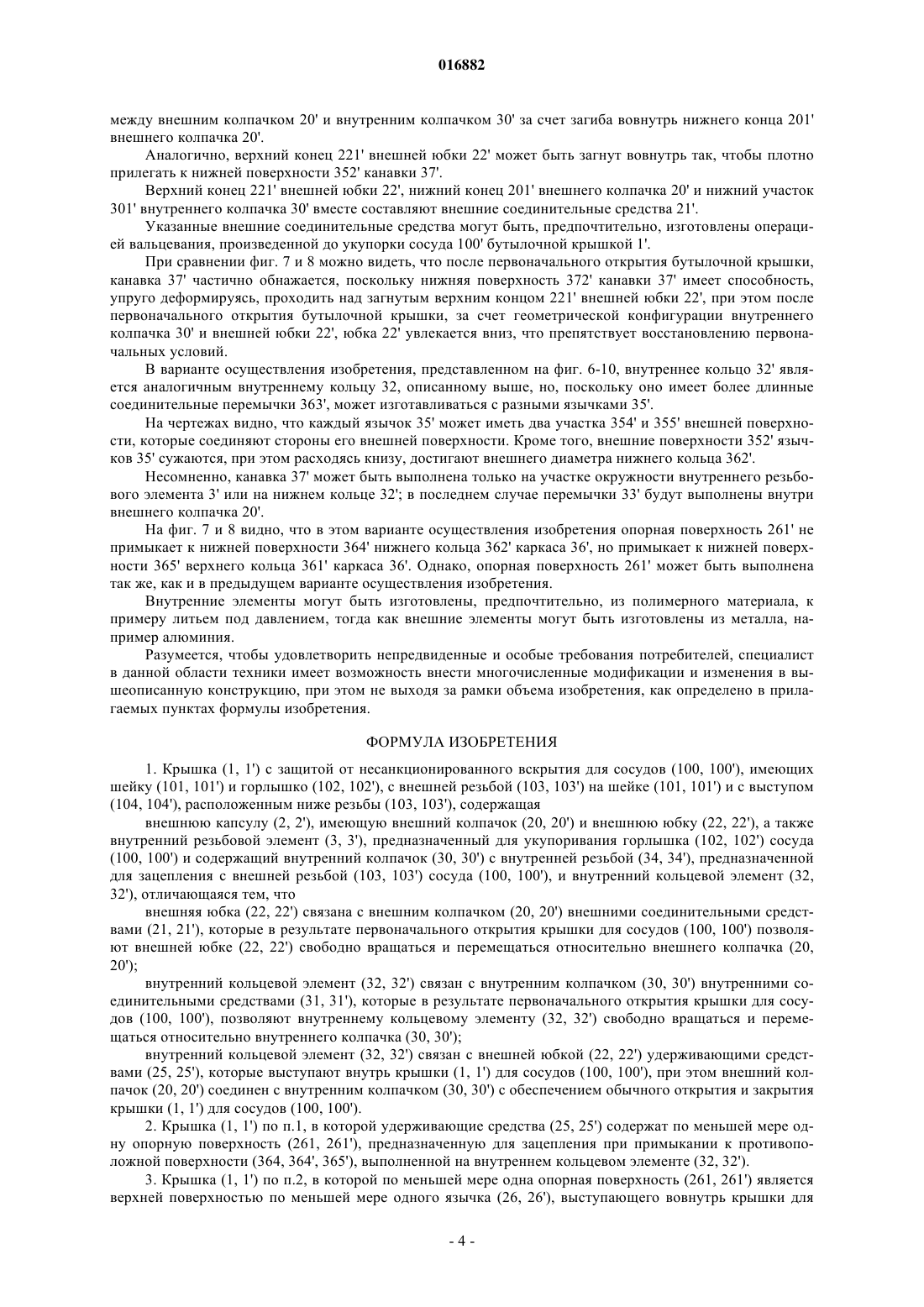

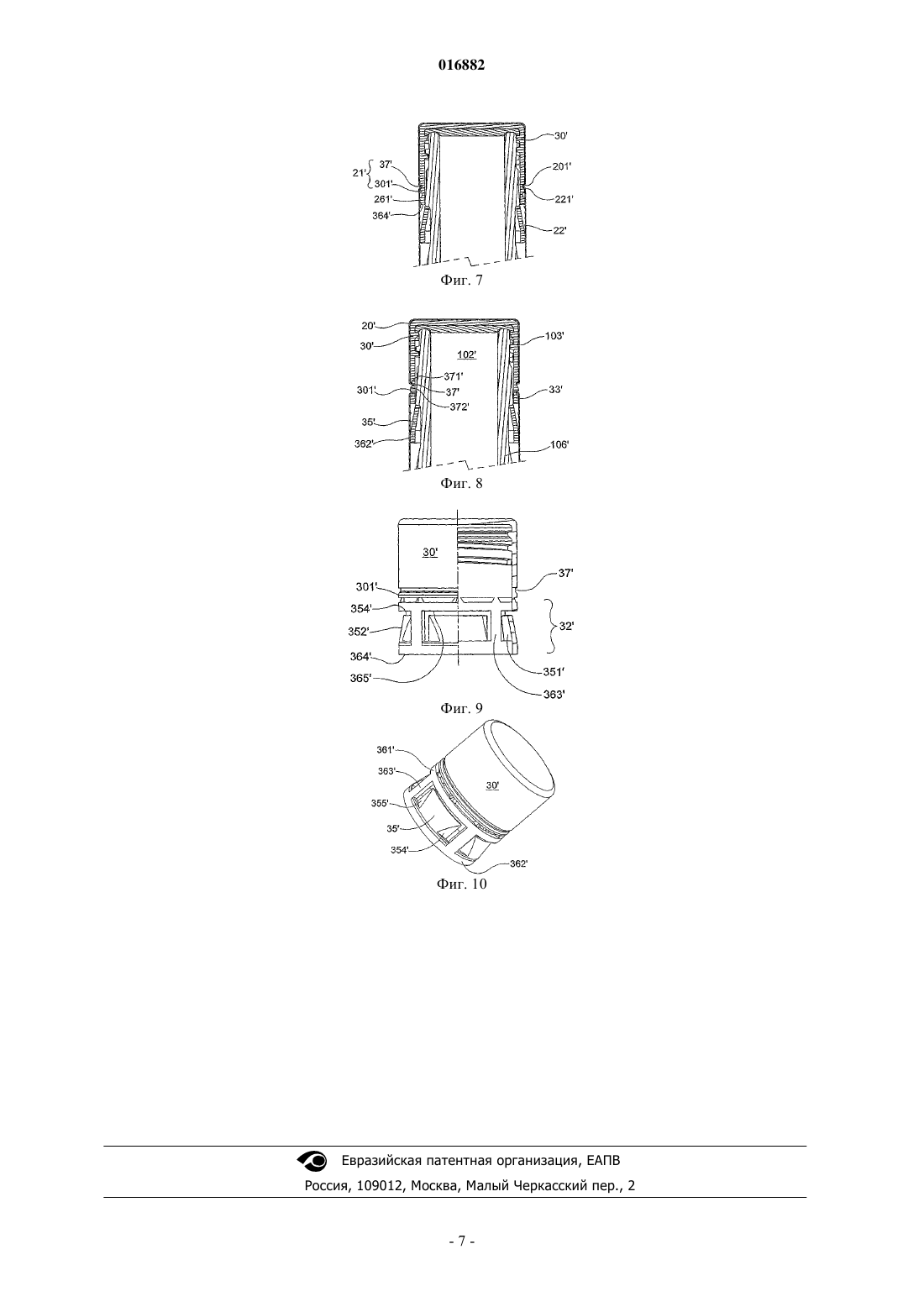

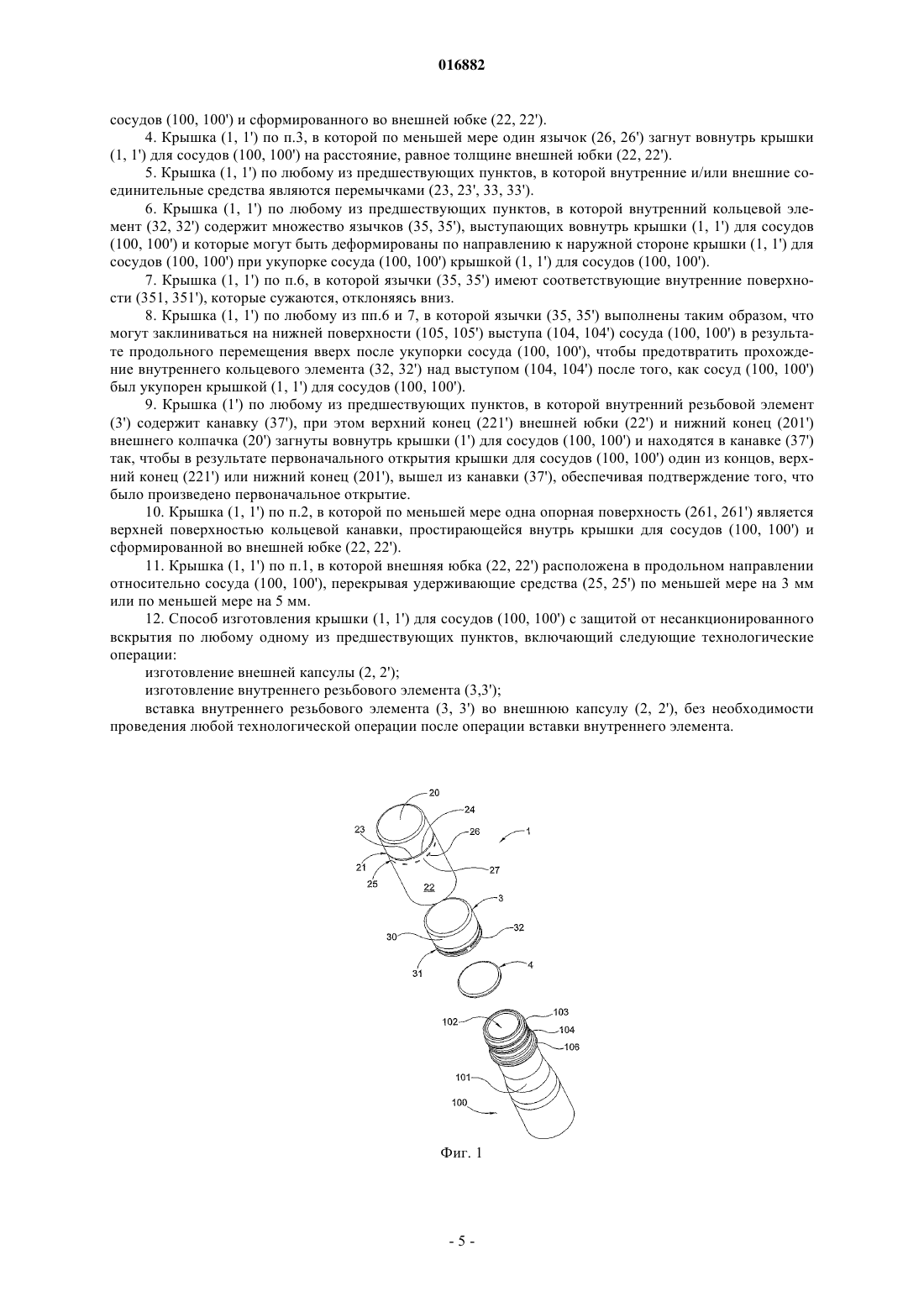

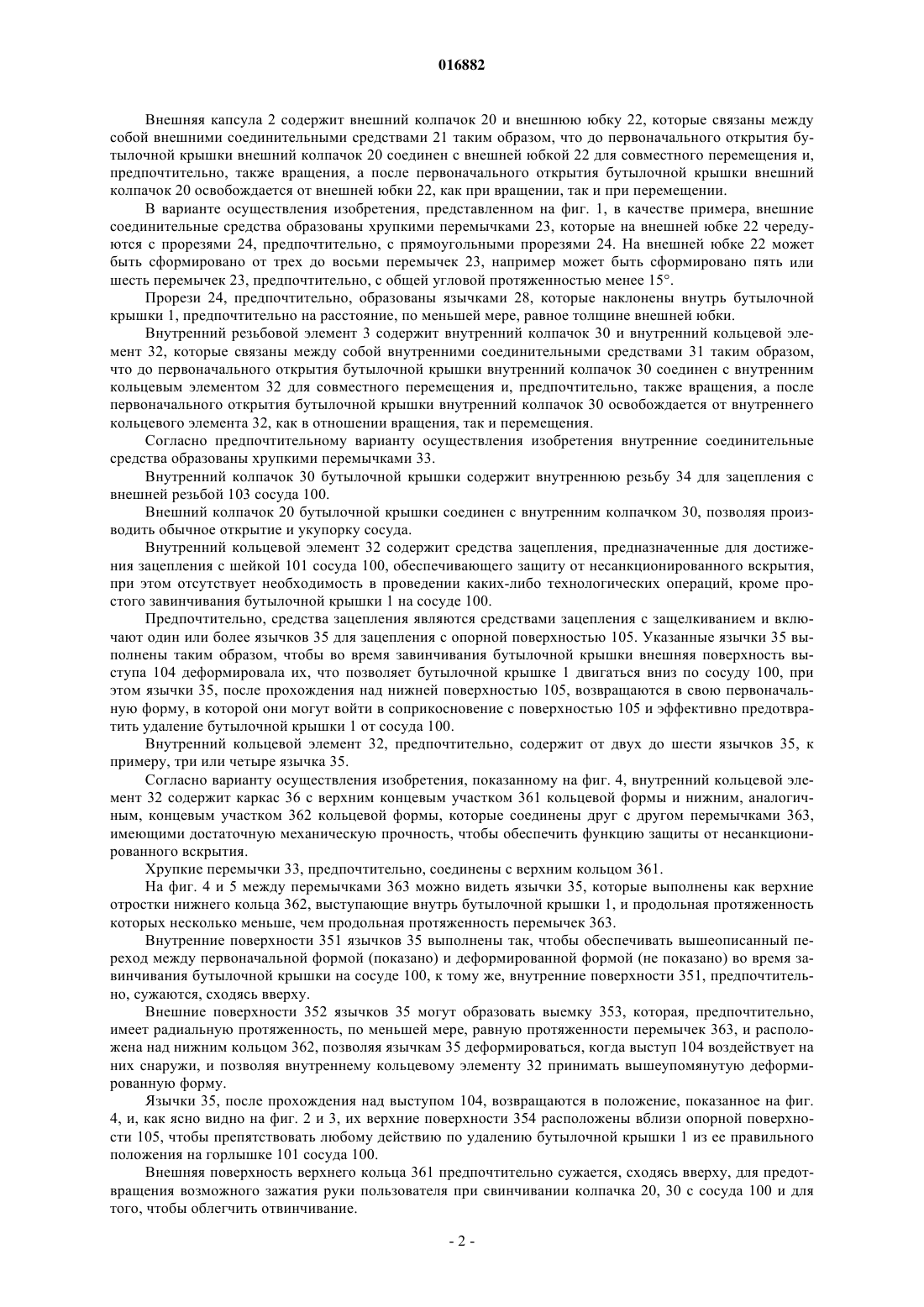

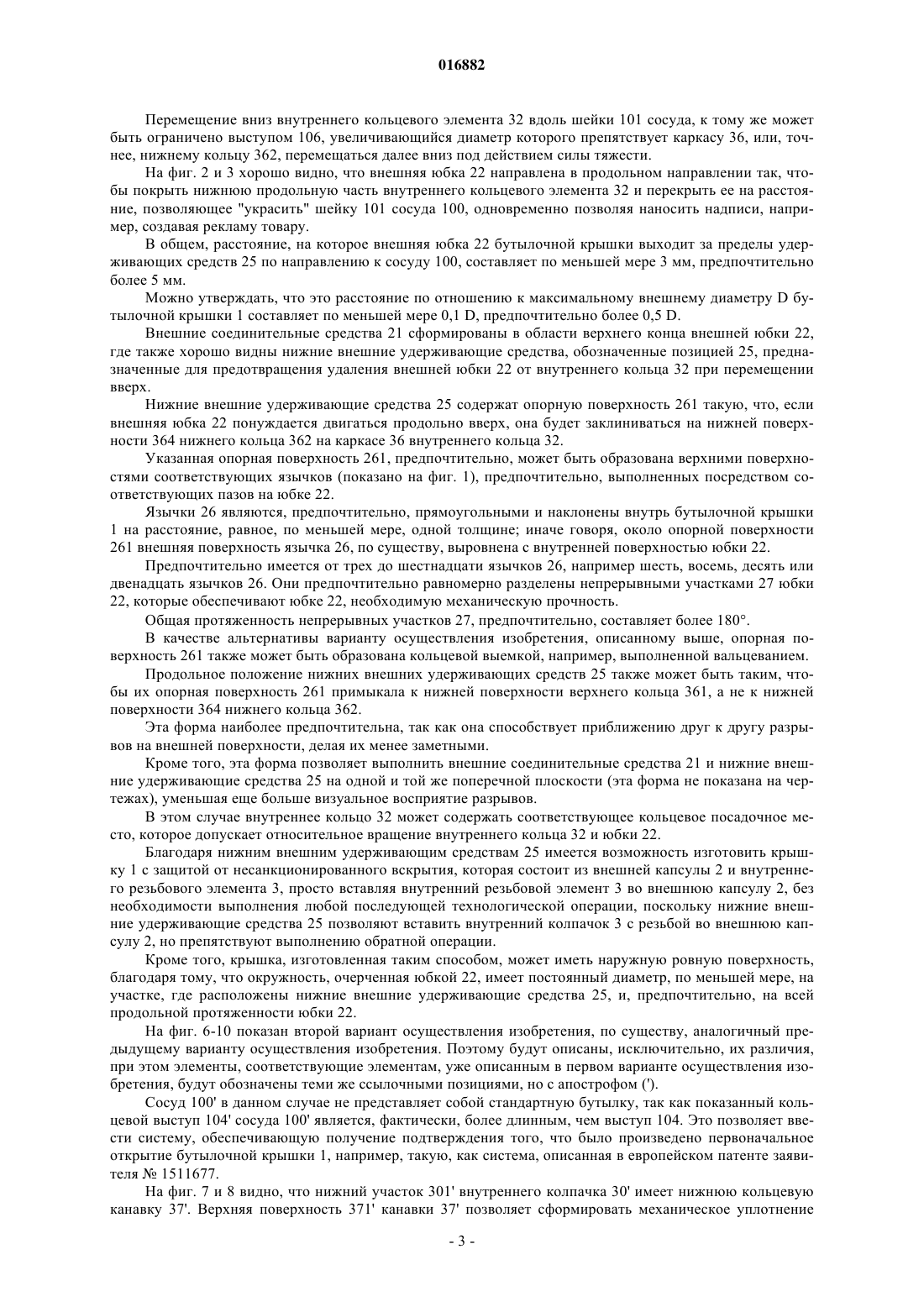

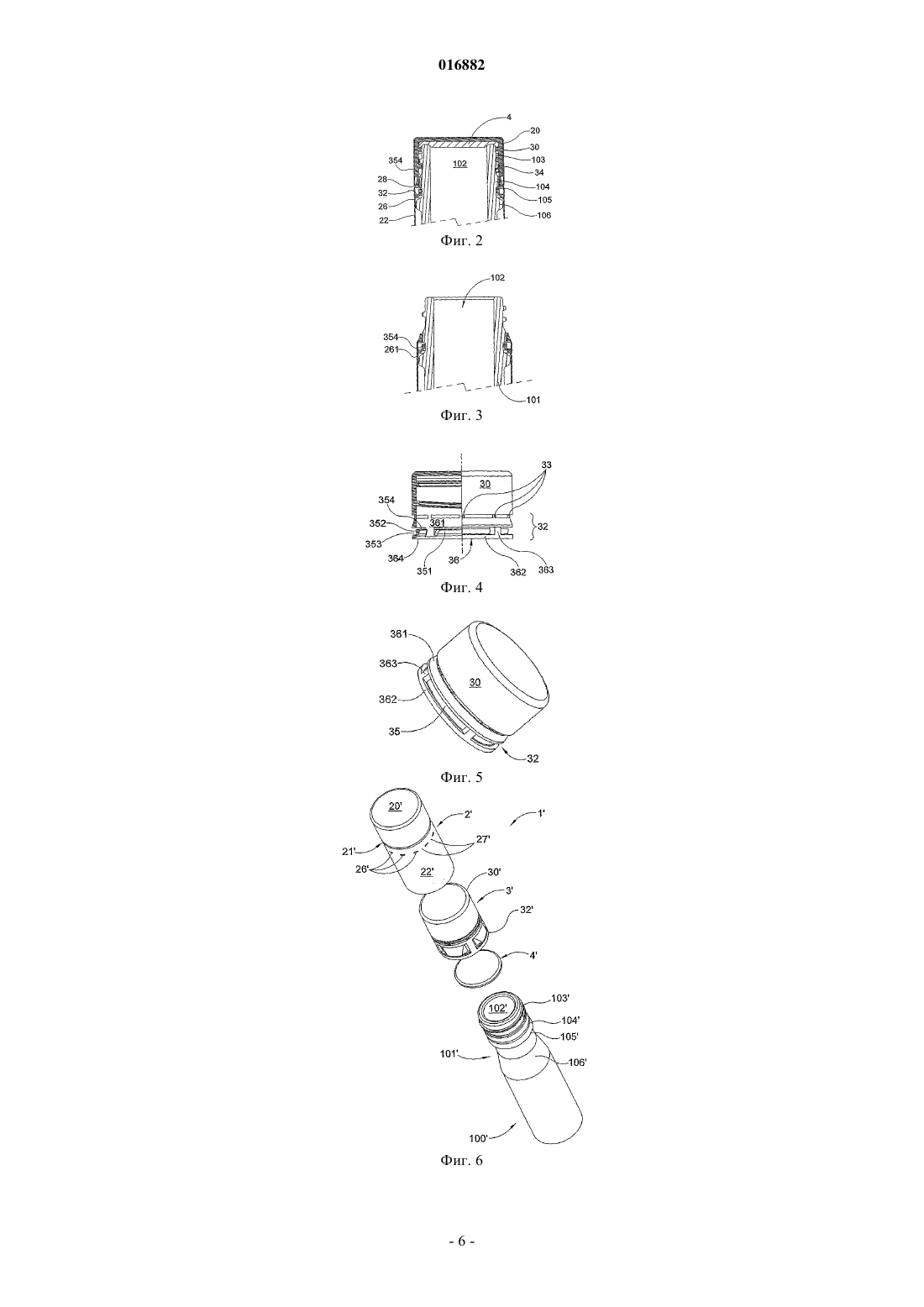

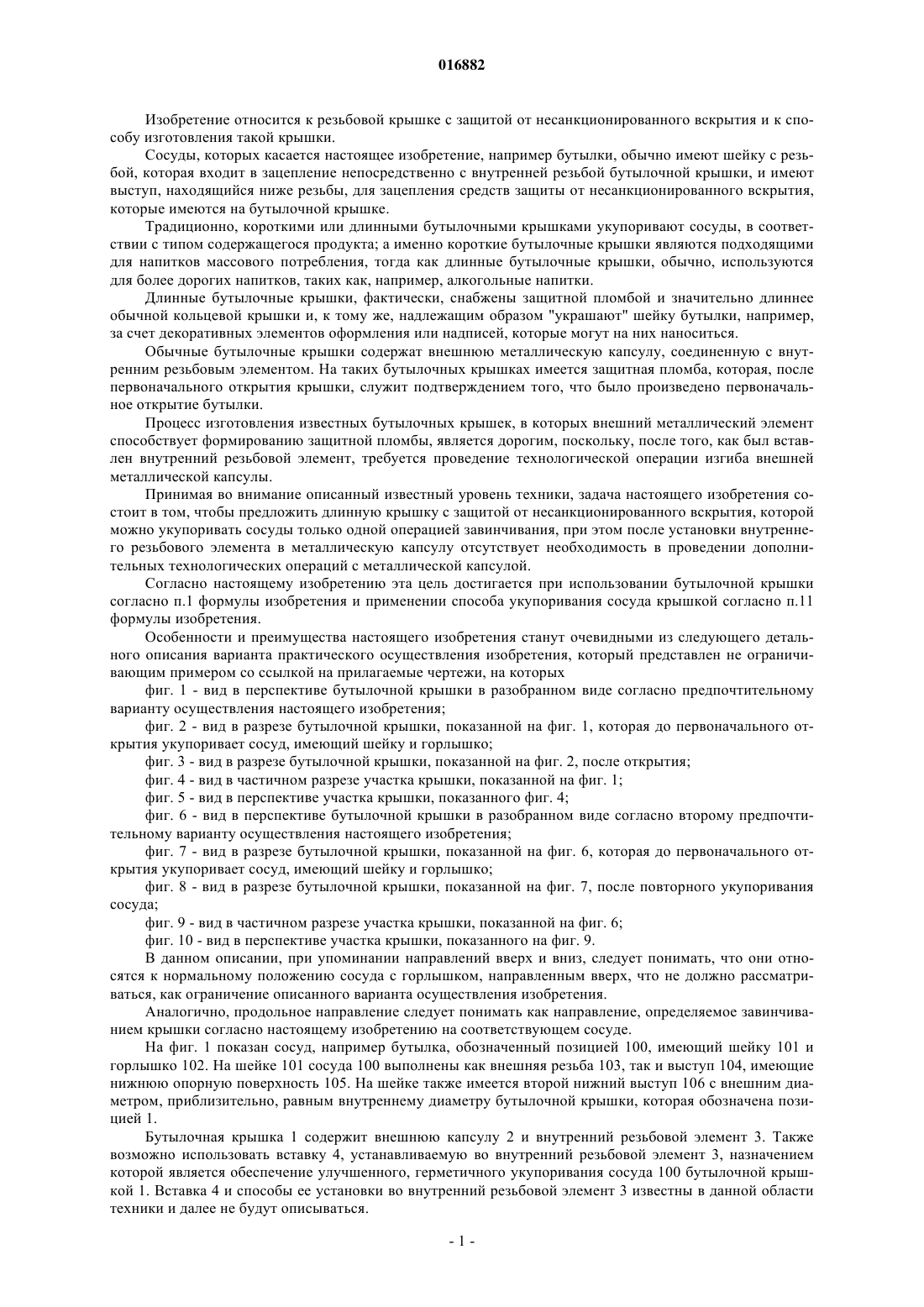

КРЫШКА С ЗАЩИТОЙ ОТ НЕСАНКЦИОНИРОВАННОГО ВСКРЫТИЯ Изобретение относится к крышке (1, 1') с защитой от несанкционированного вскрытия бутылок(100, 100'), имеющих резьбу, содержащей внешний колпачок (20, 20') и внешнюю юбку (22, 22'),соединенную до первоначального открытия бутылочной крышки с внешним колпачком (20, 20'), и содержащей внутренний колпачок (30, 30') и внутренний кольцевой элемент (32, 32'), соединенный до первоначального открытия бутылочной крышки с внутренним колпачком (30, 30'), причем,внутренний кольцевой элемент (32, 32') связан с внутренним колпачком (30, 30'), как в отношении вращения, так и перемещения, внутренними соединительными средствами (31, 31'), которые после первоначального открытия бутылочной крышки позволяют внутреннему кольцевому элементу (32,32') свободно вращаться и перемещаться относительно внутреннего колпачка (30, 30'). 016882 Изобретение относится к резьбовой крышке с защитой от несанкционированного вскрытия и к способу изготовления такой крышки. Сосуды, которых касается настоящее изобретение, например бутылки, обычно имеют шейку с резьбой, которая входит в зацепление непосредственно с внутренней резьбой бутылочной крышки, и имеют выступ, находящийся ниже резьбы, для зацепления средств защиты от несанкционированного вскрытия,которые имеются на бутылочной крышке. Традиционно, короткими или длинными бутылочными крышками укупоривают сосуды, в соответствии с типом содержащегося продукта; а именно короткие бутылочные крышки являются подходящими для напитков массового потребления, тогда как длинные бутылочные крышки, обычно, используются для более дорогих напитков, таких как, например, алкогольные напитки. Длинные бутылочные крышки, фактически, снабжены защитной пломбой и значительно длиннее обычной кольцевой крышки и, к тому же, надлежащим образом "украшают" шейку бутылки, например,за счет декоративных элементов оформления или надписей, которые могут на них наноситься. Обычные бутылочные крышки содержат внешнюю металлическую капсулу, соединенную с внутренним резьбовым элементом. На таких бутылочных крышках имеется защитная пломба, которая, после первоначального открытия крышки, служит подтверждением того, что было произведено первоначальное открытие бутылки. Процесс изготовления известных бутылочных крышек, в которых внешний металлический элемент способствует формированию защитной пломбы, является дорогим, поскольку, после того, как был вставлен внутренний резьбовой элемент, требуется проведение технологической операции изгиба внешней металлической капсулы. Принимая во внимание описанный известный уровень техники, задача настоящего изобретения состоит в том, чтобы предложить длинную крышку с защитой от несанкционированного вскрытия, которой можно укупоривать сосуды только одной операцией завинчивания, при этом после установки внутреннего резьбового элемента в металлическую капсулу отсутствует необходимость в проведении дополнительных технологических операций с металлической капсулой. Согласно настоящему изобретению эта цель достигается при использовании бутылочной крышки согласно п.1 формулы изобретения и применении способа укупоривания сосуда крышкой согласно п.11 формулы изобретения. Особенности и преимущества настоящего изобретения станут очевидными из следующего детального описания варианта практического осуществления изобретения, который представлен не ограничивающим примером со ссылкой на прилагаемые чертежи, на которых фиг. 1 - вид в перспективе бутылочной крышки в разобранном виде согласно предпочтительному варианту осуществления настоящего изобретения; фиг. 2 - вид в разрезе бутылочной крышки, показанной на фиг. 1, которая до первоначального открытия укупоривает сосуд, имеющий шейку и горлышко; фиг. 3 - вид в разрезе бутылочной крышки, показанной на фиг. 2, после открытия; фиг. 4 - вид в частичном разрезе участка крышки, показанной на фиг. 1; фиг. 5 - вид в перспективе участка крышки, показанного фиг. 4; фиг. 6 - вид в перспективе бутылочной крышки в разобранном виде согласно второму предпочтительному варианту осуществления настоящего изобретения; фиг. 7 - вид в разрезе бутылочной крышки, показанной на фиг. 6, которая до первоначального открытия укупоривает сосуд, имеющий шейку и горлышко; фиг. 8 - вид в разрезе бутылочной крышки, показанной на фиг. 7, после повторного укупоривания сосуда; фиг. 9 - вид в частичном разрезе участка крышки, показанной на фиг. 6; фиг. 10 - вид в перспективе участка крышки, показанного на фиг. 9. В данном описании, при упоминании направлений вверх и вниз, следует понимать, что они относятся к нормальному положению сосуда с горлышком, направленным вверх, что не должно рассматриваться, как ограничение описанного варианта осуществления изобретения. Аналогично, продольное направление следует понимать как направление, определяемое завинчиванием крышки согласно настоящему изобретению на соответствующем сосуде. На фиг. 1 показан сосуд, например бутылка, обозначенный позицией 100, имеющий шейку 101 и горлышко 102. На шейке 101 сосуда 100 выполнены как внешняя резьба 103, так и выступ 104, имеющие нижнюю опорную поверхность 105. На шейке также имеется второй нижний выступ 106 с внешним диаметром, приблизительно, равным внутреннему диаметру бутылочной крышки, которая обозначена позицией 1. Бутылочная крышка 1 содержит внешнюю капсулу 2 и внутренний резьбовой элемент 3. Также возможно использовать вставку 4, устанавливаемую во внутренний резьбовой элемент 3, назначением которой является обеспечение улучшенного, герметичного укупоривания сосуда 100 бутылочной крышкой 1. Вставка 4 и способы ее установки во внутренний резьбовой элемент 3 известны в данной области техники и далее не будут описываться.-1 016882 Внешняя капсула 2 содержит внешний колпачок 20 и внешнюю юбку 22, которые связаны между собой внешними соединительными средствами 21 таким образом, что до первоначального открытия бутылочной крышки внешний колпачок 20 соединен с внешней юбкой 22 для совместного перемещения и,предпочтительно, также вращения, а после первоначального открытия бутылочной крышки внешний колпачок 20 освобождается от внешней юбки 22, как при вращении, так и при перемещении. В варианте осуществления изобретения, представленном на фиг. 1, в качестве примера, внешние соединительные средства образованы хрупкими перемычками 23, которые на внешней юбке 22 чередуются с прорезями 24, предпочтительно, с прямоугольными прорезями 24. На внешней юбке 22 может быть сформировано от трех до восьми перемычек 23, например может быть сформировано пять или шесть перемычек 23, предпочтительно, с общей угловой протяженностью менее 15. Прорези 24, предпочтительно, образованы язычками 28, которые наклонены внутрь бутылочной крышки 1, предпочтительно на расстояние, по меньшей мере, равное толщине внешней юбки. Внутренний резьбовой элемент 3 содержит внутренний колпачок 30 и внутренний кольцевой элемент 32, которые связаны между собой внутренними соединительными средствами 31 таким образом,что до первоначального открытия бутылочной крышки внутренний колпачок 30 соединен с внутренним кольцевым элементом 32 для совместного перемещения и, предпочтительно, также вращения, а после первоначального открытия бутылочной крышки внутренний колпачок 30 освобождается от внутреннего кольцевого элемента 32, как в отношении вращения, так и перемещения. Согласно предпочтительному варианту осуществления изобретения внутренние соединительные средства образованы хрупкими перемычками 33. Внутренний колпачок 30 бутылочной крышки содержит внутреннюю резьбу 34 для зацепления с внешней резьбой 103 сосуда 100. Внешний колпачок 20 бутылочной крышки соединен с внутренним колпачком 30, позволяя производить обычное открытие и укупорку сосуда. Внутренний кольцевой элемент 32 содержит средства зацепления, предназначенные для достижения зацепления с шейкой 101 сосуда 100, обеспечивающего защиту от несанкционированного вскрытия,при этом отсутствует необходимость в проведении каких-либо технологических операций, кроме простого завинчивания бутылочной крышки 1 на сосуде 100. Предпочтительно, средства зацепления являются средствами зацепления с защелкиванием и включают один или более язычков 35 для зацепления с опорной поверхностью 105. Указанные язычки 35 выполнены таким образом, чтобы во время завинчивания бутылочной крышки внешняя поверхность выступа 104 деформировала их, что позволяет бутылочной крышке 1 двигаться вниз по сосуду 100, при этом язычки 35, после прохождения над нижней поверхностью 105, возвращаются в свою первоначальную форму, в которой они могут войти в соприкосновение с поверхностью 105 и эффективно предотвратить удаление бутылочной крышки 1 от сосуда 100. Внутренний кольцевой элемент 32, предпочтительно, содержит от двух до шести язычков 35, к примеру, три или четыре язычка 35. Согласно варианту осуществления изобретения, показанному на фиг. 4, внутренний кольцевой элемент 32 содержит каркас 36 с верхним концевым участком 361 кольцевой формы и нижним, аналогичным, концевым участком 362 кольцевой формы, которые соединены друг с другом перемычками 363,имеющими достаточную механическую прочность, чтобы обеспечить функцию защиты от несанкционированного вскрытия. Хрупкие перемычки 33, предпочтительно, соединены с верхним кольцом 361. На фиг. 4 и 5 между перемычками 363 можно видеть язычки 35, которые выполнены как верхние отростки нижнего кольца 362, выступающие внутрь бутылочной крышки 1, и продольная протяженность которых несколько меньше, чем продольная протяженность перемычек 363. Внутренние поверхности 351 язычков 35 выполнены так, чтобы обеспечивать вышеописанный переход между первоначальной формой (показано) и деформированной формой (не показано) во время завинчивания бутылочной крышки на сосуде 100, к тому же, внутренние поверхности 351, предпочтительно, сужаются, сходясь вверху. Внешние поверхности 352 язычков 35 могут образовать выемку 353, которая, предпочтительно,имеет радиальную протяженность, по меньшей мере, равную протяженности перемычек 363, и расположена над нижним кольцом 362, позволяя язычкам 35 деформироваться, когда выступ 104 воздействует на них снаружи, и позволяя внутреннему кольцевому элементу 32 принимать вышеупомянутую деформированную форму. Язычки 35, после прохождения над выступом 104, возвращаются в положение, показанное на фиг. 4, и, как ясно видно на фиг. 2 и 3, их верхние поверхности 354 расположены вблизи опорной поверхности 105, чтобы препятствовать любому действию по удалению бутылочной крышки 1 из ее правильного положения на горлышке 101 сосуда 100. Внешняя поверхность верхнего кольца 361 предпочтительно сужается, сходясь вверху, для предотвращения возможного зажатия руки пользователя при свинчивании колпачка 20, 30 с сосуда 100 и для того, чтобы облегчить отвинчивание.-2 016882 Перемещение вниз внутреннего кольцевого элемента 32 вдоль шейки 101 сосуда, к тому же может быть ограничено выступом 106, увеличивающийся диаметр которого препятствует каркасу 36, или, точнее, нижнему кольцу 362, перемещаться далее вниз под действием силы тяжести. На фиг. 2 и 3 хорошо видно, что внешняя юбка 22 направлена в продольном направлении так, чтобы покрыть нижнюю продольную часть внутреннего кольцевого элемента 32 и перекрыть ее на расстояние, позволяющее "украсить" шейку 101 сосуда 100, одновременно позволяя наносить надписи, например, создавая рекламу товару. В общем, расстояние, на которое внешняя юбка 22 бутылочной крышки выходит за пределы удерживающих средств 25 по направлению к сосуду 100, составляет по меньшей мере 3 мм, предпочтительно более 5 мм. Можно утверждать, что это расстояние по отношению к максимальному внешнему диаметру D бутылочной крышки 1 составляет по меньшей мере 0,1 D, предпочтительно более 0,5 D. Внешние соединительные средства 21 сформированы в области верхнего конца внешней юбки 22,где также хорошо видны нижние внешние удерживающие средства, обозначенные позицией 25, предназначенные для предотвращения удаления внешней юбки 22 от внутреннего кольца 32 при перемещении вверх. Нижние внешние удерживающие средства 25 содержат опорную поверхность 261 такую, что, если внешняя юбка 22 понуждается двигаться продольно вверх, она будет заклиниваться на нижней поверхности 364 нижнего кольца 362 на каркасе 36 внутреннего кольца 32. Указанная опорная поверхность 261, предпочтительно, может быть образована верхними поверхностями соответствующих язычков (показано на фиг. 1), предпочтительно, выполненных посредством соответствующих пазов на юбке 22. Язычки 26 являются, предпочтительно, прямоугольными и наклонены внутрь бутылочной крышки 1 на расстояние, равное, по меньшей мере, одной толщине; иначе говоря, около опорной поверхности 261 внешняя поверхность язычка 26, по существу, выровнена с внутренней поверхностью юбки 22. Предпочтительно имеется от трех до шестнадцати язычков 26, например шесть, восемь, десять или двенадцать язычков 26. Они предпочтительно равномерно разделены непрерывными участками 27 юбки 22, которые обеспечивают юбке 22, необходимую механическую прочность. Общая протяженность непрерывных участков 27, предпочтительно, составляет более 180. В качестве альтернативы варианту осуществления изобретения, описанному выше, опорная поверхность 261 также может быть образована кольцевой выемкой, например, выполненной вальцеванием. Продольное положение нижних внешних удерживающих средств 25 также может быть таким, чтобы их опорная поверхность 261 примыкала к нижней поверхности верхнего кольца 361, а не к нижней поверхности 364 нижнего кольца 362. Эта форма наиболее предпочтительна, так как она способствует приближению друг к другу разрывов на внешней поверхности, делая их менее заметными. Кроме того, эта форма позволяет выполнить внешние соединительные средства 21 и нижние внешние удерживающие средства 25 на одной и той же поперечной плоскости (эта форма не показана на чертежах), уменьшая еще больше визуальное восприятие разрывов. В этом случае внутреннее кольцо 32 может содержать соответствующее кольцевое посадочное место, которое допускает относительное вращение внутреннего кольца 32 и юбки 22. Благодаря нижним внешним удерживающим средствам 25 имеется возможность изготовить крышку 1 с защитой от несанкционированного вскрытия, которая состоит из внешней капсулы 2 и внутреннего резьбового элемента 3, просто вставляя внутренний резьбовой элемент 3 во внешнюю капсулу 2, без необходимости выполнения любой последующей технологической операции, поскольку нижние внешние удерживающие средства 25 позволяют вставить внутренний колпачок 3 с резьбой во внешнюю капсулу 2, но препятствуют выполнению обратной операции. Кроме того, крышка, изготовленная таким способом, может иметь наружную ровную поверхность,благодаря тому, что окружность, очерченная юбкой 22, имеет постоянный диаметр, по меньшей мере, на участке, где расположены нижние внешние удерживающие средства 25, и, предпочтительно, на всей продольной протяженности юбки 22. На фиг. 6-10 показан второй вариант осуществления изобретения, по существу, аналогичный предыдущему варианту осуществления изобретения. Поэтому будут описаны, исключительно, их различия,при этом элементы, соответствующие элементам, уже описанным в первом варианте осуществления изобретения, будут обозначены теми же ссылочными позициями, но с апострофом ('). Сосуд 100' в данном случае не представляет собой стандартную бутылку, так как показанный кольцевой выступ 104' сосуда 100' является, фактически, более длинным, чем выступ 104. Это позволяет ввести систему, обеспечивающую получение подтверждения того, что было произведено первоначальное открытие бутылочной крышки 1, например, такую, как система, описанная в европейском патенте заявителя 1511677. На фиг. 7 и 8 видно, что нижний участок 301' внутреннего колпачка 30' имеет нижнюю кольцевую канавку 37'. Верхняя поверхность 371' канавки 37' позволяет сформировать механическое уплотнение-3 016882 между внешним колпачком 20' и внутренним колпачком 30' за счет загиба вовнутрь нижнего конца 201' внешнего колпачка 20'. Аналогично, верхний конец 221' внешней юбки 22' может быть загнут вовнутрь так, чтобы плотно прилегать к нижней поверхности 352' канавки 37'. Верхний конец 221' внешней юбки 22', нижний конец 201' внешнего колпачка 20' и нижний участок 301' внутреннего колпачка 30' вместе составляют внешние соединительные средства 21'. Указанные внешние соединительные средства могут быть, предпочтительно, изготовлены операцией вальцевания, произведенной до укупорки сосуда 100' бутылочной крышкой 1'. При сравнении фиг. 7 и 8 можно видеть, что после первоначального открытия бутылочной крышки,канавка 37' частично обнажается, поскольку нижняя поверхность 372' канавки 37' имеет способность,упруго деформируясь, проходить над загнутым верхним концом 221' внешней юбки 22', при этом после первоначального открытия бутылочной крышки, за счет геометрической конфигурации внутреннего колпачка 30' и внешней юбки 22', юбка 22' увлекается вниз, что препятствует восстановлению первоначальных условий. В варианте осуществления изобретения, представленном на фиг. 6-10, внутреннее кольцо 32' является аналогичным внутреннему кольцу 32, описанному выше, но, поскольку оно имеет более длинные соединительные перемычки 363', может изготавливаться с разными язычками 35'. На чертежах видно, что каждый язычок 35' может иметь два участка 354' и 355' внешней поверхности, которые соединяют стороны его внешней поверхности. Кроме того, внешние поверхности 352' язычков 35' сужаются, при этом расходясь книзу, достигают внешнего диаметра нижнего кольца 362'. Несомненно, канавка 37' может быть выполнена только на участке окружности внутреннего резьбового элемента 3' или на нижнем кольце 32'; в последнем случае перемычки 33' будут выполнены внутри внешнего колпачка 20'. На фиг. 7 и 8 видно, что в этом варианте осуществления изобретения опорная поверхность 261' не примыкает к нижней поверхности 364' нижнего кольца 362' каркаса 36', но примыкает к нижней поверхности 365' верхнего кольца 361' каркаса 36'. Однако, опорная поверхность 261' может быть выполнена так же, как и в предыдущем варианте осуществления изобретения. Внутренние элементы могут быть изготовлены, предпочтительно, из полимерного материала, к примеру литьем под давлением, тогда как внешние элементы могут быть изготовлены из металла, например алюминия. Разумеется, чтобы удовлетворить непредвиденные и особые требования потребителей, специалист в данной области техники имеет возможность внести многочисленные модификации и изменения в вышеописанную конструкцию, при этом не выходя за рамки объема изобретения, как определено в прилагаемых пунктах формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Крышка (1, 1') с защитой от несанкционированного вскрытия для сосудов (100, 100'), имеющих шейку (101, 101') и горлышко (102, 102'), с внешней резьбой (103, 103') на шейке (101, 101') и с выступом(104, 104'), расположенным ниже резьбы (103, 103'), содержащая внешнюю капсулу (2, 2'), имеющую внешний колпачок (20, 20') и внешнюю юбку (22, 22'), а также внутренний резьбовой элемент (3, 3'), предназначенный для укупоривания горлышка (102, 102') сосуда(100, 100') и содержащий внутренний колпачок (30, 30') с внутренней резьбой (34, 34'), предназначенной для зацепления с внешней резьбой (103, 103') сосуда (100, 100'), и внутренний кольцевой элемент (32,32'), отличающаяся тем, что внешняя юбка (22, 22') связана с внешним колпачком (20, 20') внешними соединительными средствами (21, 21'), которые в результате первоначального открытия крышки для сосудов (100, 100') позволяют внешней юбке (22, 22') свободно вращаться и перемещаться относительно внешнего колпачка (20,20'); внутренний кольцевой элемент (32, 32') связан с внутренним колпачком (30, 30') внутренними соединительными средствами (31, 31'), которые в результате первоначального открытия крышки для сосудов (100, 100'), позволяют внутреннему кольцевому элементу (32, 32') свободно вращаться и перемещаться относительно внутреннего колпачка (30, 30'); внутренний кольцевой элемент (32, 32') связан с внешней юбкой (22, 22') удерживающими средствами (25, 25'), которые выступают внутрь крышки (1, 1') для сосудов (100, 100'), при этом внешний колпачок (20, 20') соединен с внутренним колпачком (30, 30') с обеспечением обычного открытия и закрытия крышки (1, 1') для сосудов (100, 100'). 2. Крышка (1, 1') по п.1, в которой удерживающие средства (25, 25') содержат по меньшей мере одну опорную поверхность (261, 261'), предназначенную для зацепления при примыкании к противоположной поверхности (364, 364', 365'), выполненной на внутреннем кольцевом элементе (32, 32'). 3. Крышка (1, 1') по п.2, в которой по меньшей мере одна опорная поверхность (261, 261') является верхней поверхностью по меньшей мере одного язычка (26, 26'), выступающего вовнутрь крышки для-4 016882 сосудов (100, 100') и сформированного во внешней юбке (22, 22'). 4. Крышка (1, 1') по п.3, в которой по меньшей мере один язычок (26, 26') загнут вовнутрь крышки(1, 1') для сосудов (100, 100') на расстояние, равное толщине внешней юбки (22, 22'). 5. Крышка (1, 1') по любому из предшествующих пунктов, в которой внутренние и/или внешние соединительные средства являются перемычками (23, 23', 33, 33'). 6. Крышка (1, 1') по любому из предшествующих пунктов, в которой внутренний кольцевой элемент (32, 32') содержит множество язычков (35, 35'), выступающих вовнутрь крышки (1, 1') для сосудов(100, 100') и которые могут быть деформированы по направлению к наружной стороне крышки (1, 1') для сосудов (100, 100') при укупорке сосуда (100, 100') крышкой (1, 1') для сосудов (100, 100'). 7. Крышка (1, 1') по п.6, в которой язычки (35, 35') имеют соответствующие внутренние поверхности (351, 351'), которые сужаются, отклоняясь вниз. 8. Крышка (1, 1') по любому из пп.6 и 7, в которой язычки (35, 35') выполнены таким образом, что могут заклиниваться на нижней поверхности (105, 105') выступа (104, 104') сосуда (100, 100') в результате продольного перемещения вверх после укупорки сосуда (100, 100'), чтобы предотвратить прохождение внутреннего кольцевого элемента (32, 32') над выступом (104, 104') после того, как сосуд (100, 100') был укупорен крышкой (1, 1') для сосудов (100, 100'). 9. Крышка (1') по любому из предшествующих пунктов, в которой внутренний резьбовой элемент(3') содержит канавку (37'), при этом верхний конец (221') внешней юбки (22') и нижний конец (201') внешнего колпачка (20') загнуты вовнутрь крышки (1') для сосудов (100, 100') и находятся в канавке (37') так, чтобы в результате первоначального открытия крышки для сосудов (100, 100') один из концов, верхний конец (221') или нижний конец (201'), вышел из канавки (37'), обеспечивая подтверждение того, что было произведено первоначальное открытие. 10. Крышка (1, 1') по п.2, в которой по меньшей мере одна опорная поверхность (261, 261') является верхней поверхностью кольцевой канавки, простирающейся внутрь крышки для сосудов (100, 100') и сформированной во внешней юбке (22, 22'). 11. Крышка (1, 1') по п.1, в которой внешняя юбка (22, 22') расположена в продольном направлении относительно сосуда (100, 100'), перекрывая удерживающие средства (25, 25') по меньшей мере на 3 мм или по меньшей мере на 5 мм. 12. Способ изготовления крышки (1, 1') для сосудов (100, 100') с защитой от несанкционированного вскрытия по любому одному из предшествующих пунктов, включающий следующие технологические операции: изготовление внешней капсулы (2, 2'); изготовление внутреннего резьбового элемента (3,3'); вставка внутреннего резьбового элемента (3, 3') во внешнюю капсулу (2, 2'), без необходимости проведения любой технологической операции после операции вставки внутреннего элемента.
