H02M 7/10 — включенных последовательно, например для умножения напряжения

Номер патента: 19209

Опубликовано: 30.01.2014

Авторы: Коновалов Сергей Иванович, Бондаровец Татьяна Васильевна, Ботеновский Сергей Леонидович

МПК: H02M 7/10, H02H 7/10

Метки: импульсный, модулятор, квазирезонансный

Формула / Реферат:

1. Импульсный квазирезонансный модулятор, содержащий управляемый источник переменного напряжения, соединенный последовательно с трансформатором, имеющим N вторичных обмоток, каждая вторичная обмотка, соединенная с выпрямителем, образует N последовательно соединенных модулей, положительный вывод каждого выпрямителя подключен к последовательно соединенным первому управляемому ключу и диоду, который зашунтирован вторым управляемым ключом, анод...

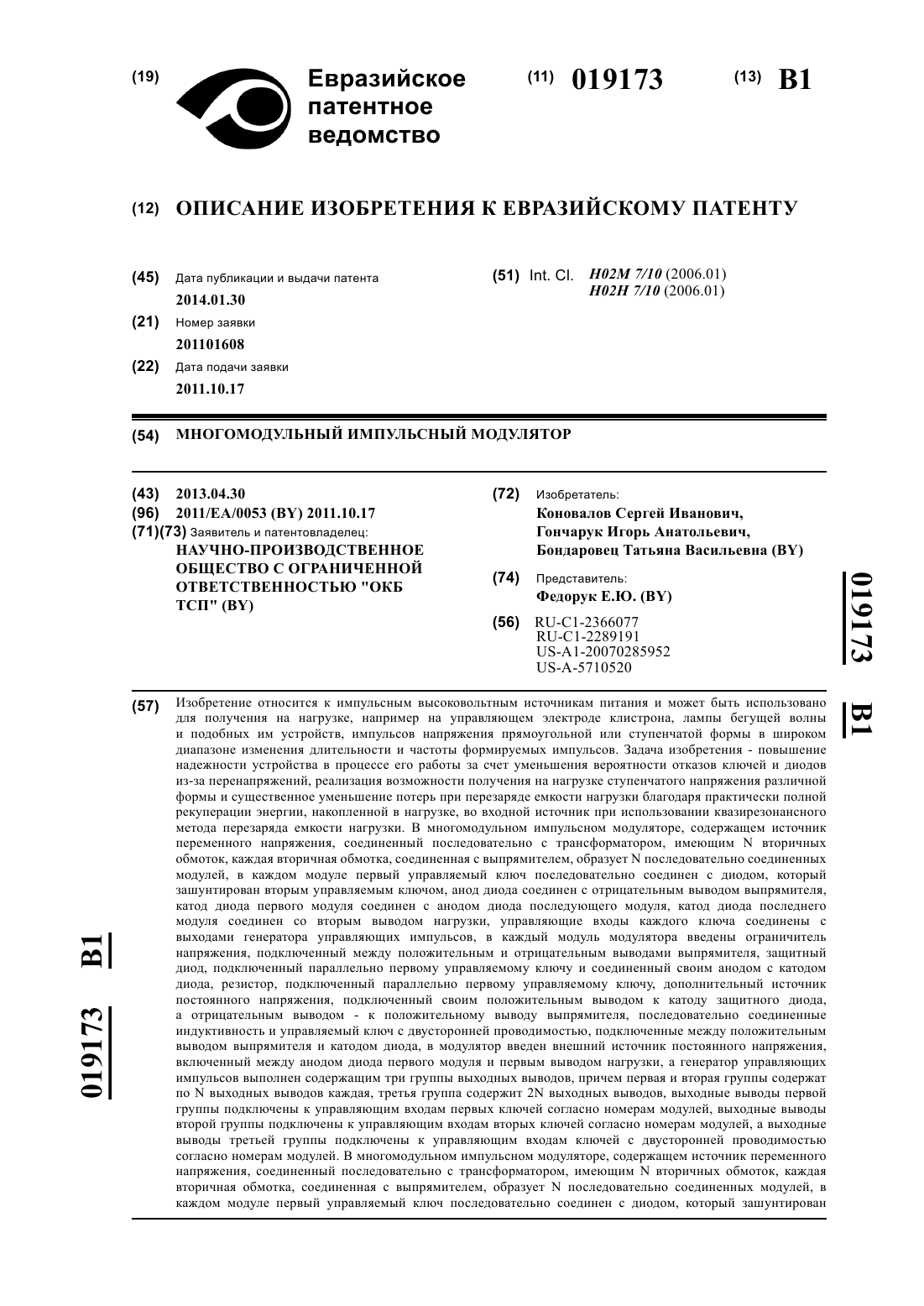

Номер патента: 19173

Опубликовано: 30.01.2014

Авторы: Бондаровец Татьяна Васильевна, Коновалов Сергей Иванович, Гончарук Игорь Анатольевич

МПК: H02H 7/10, H02M 7/10

Метки: многомодульный, модулятор, импульсный

Формула / Реферат:

1. Многомодульный импульсный модулятор, содержащий источник переменного напряжения, соединенный последовательно с трансформатором, имеющим N вторичных обмоток, каждая вторичная обмотка, соединенная с выпрямителем, образует N последовательно соединенных модулей, в каждом модуле первый управляемый ключ последовательно соединен с диодом, который зашунтирован вторым управляемым ключом, анод диода соединен с отрицательным выводом выпрямителя, катод...

Номер патента: 19111

Опубликовано: 30.01.2014

Авторы: Полынкин Юрий Анатольевич, Кирячок Геннадий Витальевич, Коновалов Сергей Иванович, Бондаровец Татьяна Васильевна

МПК: H02M 7/10

Метки: импульсный, напряжения, формирователем, ступенчатого, модулятор

Формула / Реферат:

1. Импульсный модулятор с формирователем ступенчатого напряжения, содержащий управляемый источник переменного напряжения, соединенный последовательно с трансформатором, имеющим N вторичных обмоток, каждая вторичная обмотка, соединенная с выпрямителем, образует N последовательно соединенных модулей, положительный вывод каждого выпрямителя подключен к последовательно соединенным первому управляемому ключу и диоду, который зашунтирован вторым...
