F03D 3/06 — роторы

Номер патента: 23602

Опубликовано: 30.06.2016

Автор: Тамацу Ёсидзи

МПК: F03D 3/06, F03B 17/06, F03B 7/00...

Метки: турбина, лопатками, сопротивлением, вращению, ветро-водяная, уменьшенным, лопасти, ветровой, счет

Формула / Реферат:

1. Ветро-водяной турбинный двигатель вертикально-осевого типа, содержащийдугообразные лопасти по форме дуги окружности, которые установлены симметрично относительно оси (1) вращения;лопатки (8), повышающие эффективность вращения двигателя,причем протяженность профиля лопасти, представляющего собой дугу окружности, разделена на три или более отрезка, на границах между которыми расположены оси (7) вращения лопаток (8), причем оба конца осей (7)...

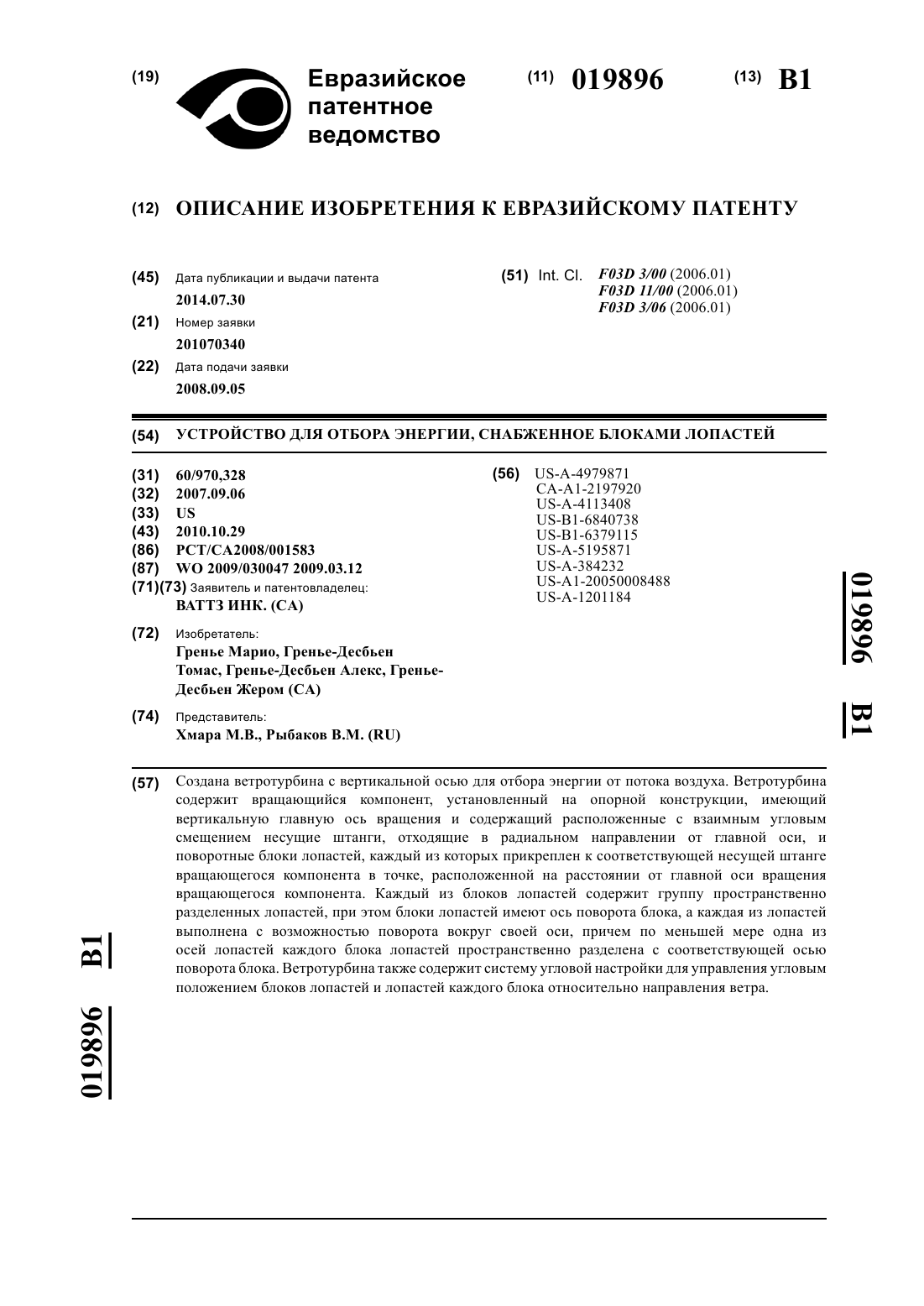

Номер патента: 19896

Опубликовано: 30.07.2014

Авторы: Гренье Марио, Гренье-Десбьен Алекс, Гренье-Десбьен Томас, Гренье-Десбьен Жером

МПК: F03D 11/00, F03D 3/06, F03D 3/00...

Метки: устройство, энергии, блоками, снабженное, отбора, лопастей

Формула / Реферат:

1. Ветротурбина с вертикальной осью, содержащаявращающийся компонент, установленный на опорной конструкции, имеющий вертикальную главную ось вращения и содержащий расположенные с взаимным угловым смещением несущие штанги, отходящие в радиальном направлении от главной оси;поворотные блоки лопастей, каждый из которых прикреплен к соответствующей несущей штанге вращающегося компонента в точке, расположенной на расстоянии от главной оси вращения...

Номер патента: 18388

Опубликовано: 30.07.2013

Авторы: Жакып Айтмухамед Кудайбергенулы, Буктуков Николай Садвакасович, Буктуков Бейсен Жакыпович, Молдабаева Гульназ Жаксылыковна

МПК: F03D 3/06

Метки: ветроэлектростанция

Формула / Реферат:

1. Ветроэлектростанция, состоящая из груза, кронштейнов, лопастей в виде сегментов цилиндра, имеющих внутренние и внешние кромки, отличающаяся тем, что внутренние и внешние кромки каждой лопасти в торцах по хорде соединены тягой, каждая тяга между центром и внешней кромкой шарнирно закреплена к кронштейнам, кронштейны прикреплены к подшипникам, подшипники насажены на неподвижную ось, каждая лопасть в торцах между центром и внешней кромкой...

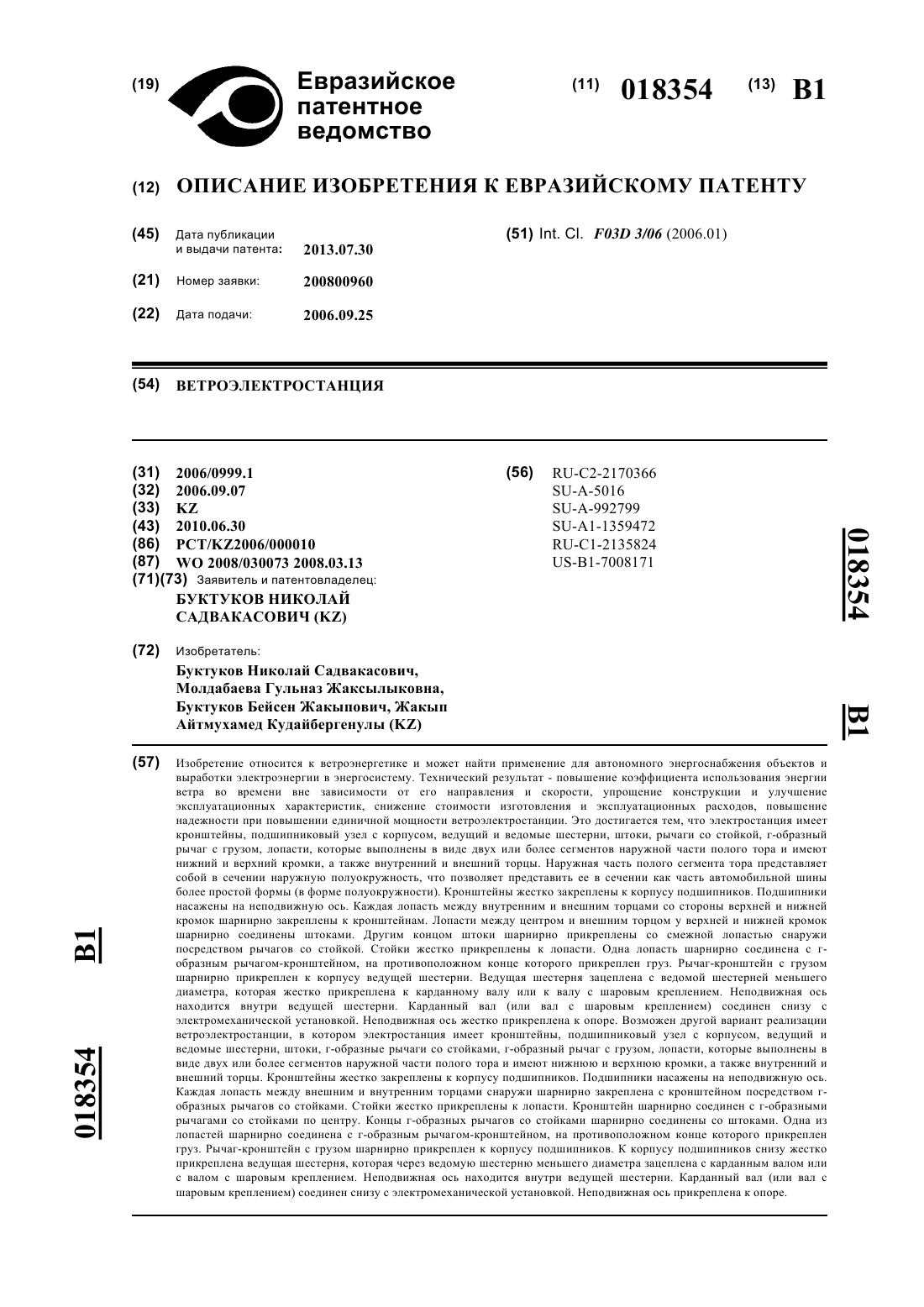

Номер патента: 18354

Опубликовано: 30.07.2013

Авторы: Буктуков Николай Садвакасович, Буктуков Бейсен Жакыпович, Жакып Айтмухамед Кудайбергенулы, Молдабаева Гульназ Жаксылыковна

МПК: F03D 3/06

Метки: ветроэлектростанция

Формула / Реферат:

1. Ветроэлектростанция, состоящая из груза, кронштейнов, лопастей, имеющих кромки, отличающаяся тем, что лопасти выполнены в виде двух или более сегментов наружной части полого тора и имеют верхние и нижние кромки, а также внутренние и внешние торцы, каждая лопасть между внутренним и внешним торцами со стороны нижних и верхних кромок шарнирно прикреплена к кронштейнам, которые жестко прикреплены к корпусу подшипников, в свою очередь, подшипники...

Номер патента: 13527

Опубликовано: 30.06.2010

Авторы: Никитинс Леонид, Стекуринс Михаил, Щербина Александр

МПК: F03D 3/06

Метки: вертикальном, ветровая, турбина, валу

Формула / Реферат:

1. Ветровая турбина на вертикальном валу, включающая ротор с множеством лопастей, смонтированных под одинаковым углом вокруг вертикального вала, и множеством лопаток, объединенных в блоки в виде решеток, отличающаяся тем, что количество блоков лопаток выбирают из следующего количественного ряда: два, три; блоки лопаток обеспечивают четырьмя решеточными лопатками, причем указанные решеточные лопатки в блоках смещены относительно оси симметрии...

Номер патента: 13379

Опубликовано: 30.04.2010

Автор: Шарп Дэвид Джон

МПК: F03D 3/00, F03D 3/06, F03B 17/06...

Метки: вертикальной, турбина, осью

Формула / Реферат:

1. Турбина с вертикальной осью, которая содержит неподвижное основание и вращающийся снабженный лопастями турбинный элемент, установленный на неподвижном основании и выполненный с возможностью вращения относительно вертикальной оси, причем снабженный лопастями элемент содержит по меньшей мере одну наклонную удлиненную перекладину, имеющую наклон вверх и наружу от оси вращения, при этом каждая перекладина несет от 2 до 5 лопастей с...

Номер патента: 9907

Опубликовано: 28.04.2008

Автор: Вида Маркеш Фирмиллиано Мануэл

МПК: F03D 3/06

Метки: вертикальной, ветряной, осью, двигатель

Формула / Реферат:

1. Ветряной двигатель с вертикальной осью вращения, содержащий центральный вращающийся ствол, на котором закреплены, по существу, вертикальные лопасти, отличающийся тем, что упомянутые лопасти выполнены с возможностью вращения и перемещения в радиальном направлении по отношению к центральному стволу, при этом движение каждой лопасти регулируется и управляется автономно в зависимости от условий, в которых она работает в каждый момент, для...

Номер патента: 9184

Опубликовано: 28.12.2007

Автор: Баялиев Омир Каримович

МПК: F03D 3/06

Метки: баялиева, ветродвигатель

Формула / Реферат:

1. Ветродвигатель, содержащий лопасти, закрепленные на направляющих, выполненные с возможностью вращения вокруг оси О двигателя, и каждая лопасть выполнена с возможностью вращения вокруг собственной оси, отличающийся тем, что лопасти снабжены возвратными механизмами, установленными с возможностью передачи момента вращения на вал двигателя. 2. Ветродвигатель по п.1, отличающийся тем, что ветродвигатель содержит ограничители движения лопастей. ...

Номер патента: 7442

Опубликовано: 27.10.2006

Автор: Томас Роберт Насон

МПК: F03D 3/04, F03D 3/02, F03D 3/00...

Метки: турбина, осью, ветровая, парно-вихревая, вертикальной

Формула / Реферат:

1. Ветроустановка, содержащая две ветровые турбины, каждая из которых имеет вал, вращающийся вокруг вертикальной оси, лопатку, прикрепленную к упомянутому валу для вращения вместе с ним, отстоящую от вала в радиальном направлении наружу и обеспечивающую создание аэродинамической подъемной силы, а также тормозную систему, которая осуществляет аэродинамическое торможение, когда тормозная система активируется, при этом валы ветровых турбин...

Номер патента: 7080

Опубликовано: 30.06.2006

Автор: Эйелсен Йан Инге

МПК: F03D 3/06, F03B 3/12

Метки: турбинное, лопастью, винтовой, устройство

Формула / Реферат:

1. Винтовая турбина (1), содержащая по меньшей мере одну спиральную лопасть (4), вращаемую вокруг оси (6), причем поперечное сечение лопасти (4) имеет форму профиля (15) крыла самолета, отличающаяся тем, что профиль (15) в виде крыла самолета проходит от внешнего радиального конца лопасти (4) внутрь винтовой турбины (1) до ее вала (2). 2. Винтовая турбина по п.1, отличающаяся тем, что ось (6) турбины (1) ориентирована относительно протекающей...

Номер патента: 3784

Опубликовано: 28.08.2003

Авторы: Болотов Альберт Васильевич, Болотов Сергей Альбертович

МПК: F03D 3/06

Метки: агрегат, ветроэнергетический, вэа, ветроэлектростанция, вэс

Формула / Реферат:

1. Ветроэнергетический агрегат (ВЭА), включающий один или несколько цилиндрических блоков, установленных последовательно и концентрично по вертикали, каждый из которых содержит статор с вогнуто-выпуклыми пластинами и ротор с вогнуто-выпуклыми лопатками, соединенными с общим для всех блоков вертикальным валом, нижний конец которого соединен с ротором генератора, отличающийся тем, что во всех блоках роторы имеют постоянный наружный диаметр,...
