Способ переработки резиносодержащих отходов

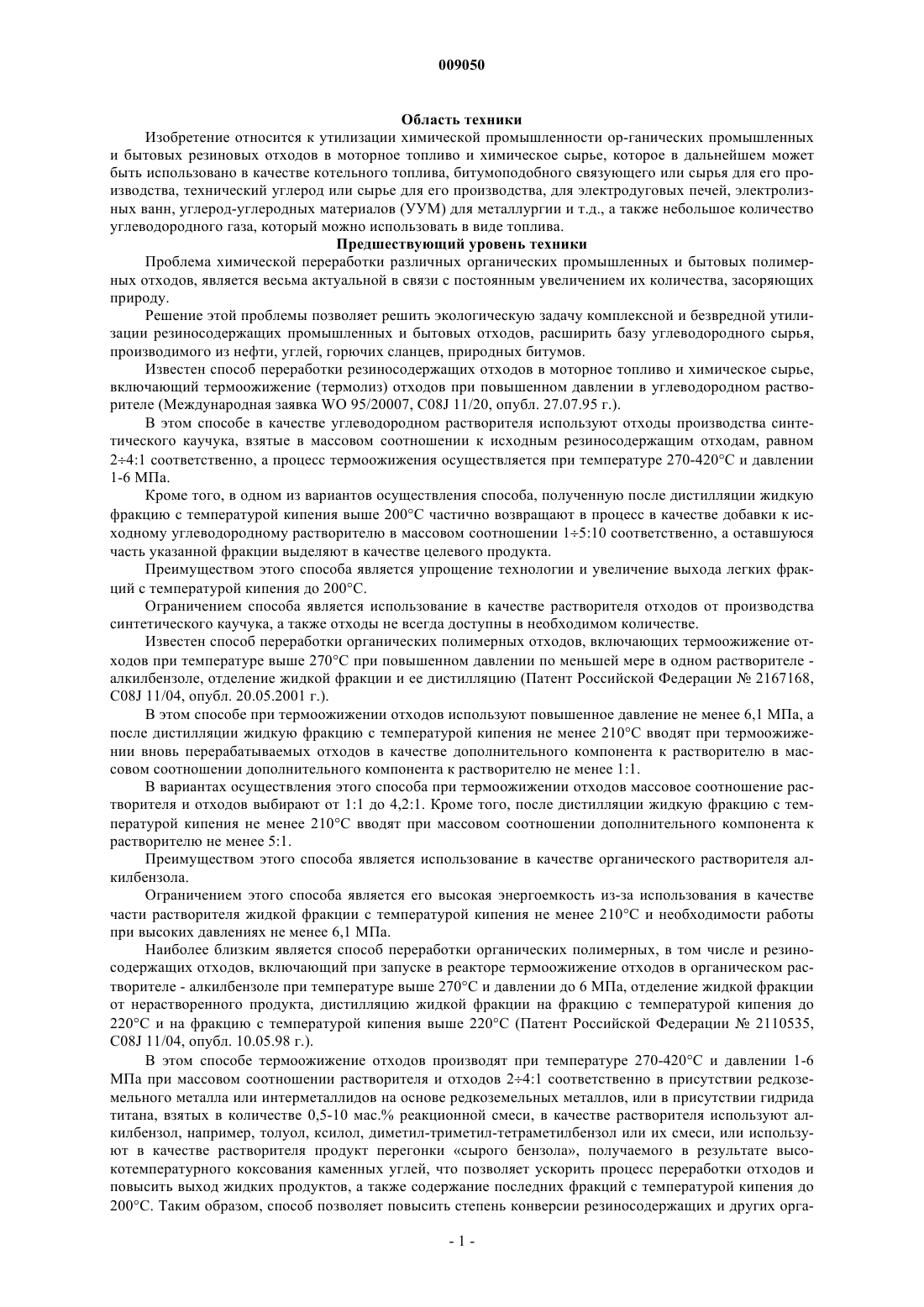

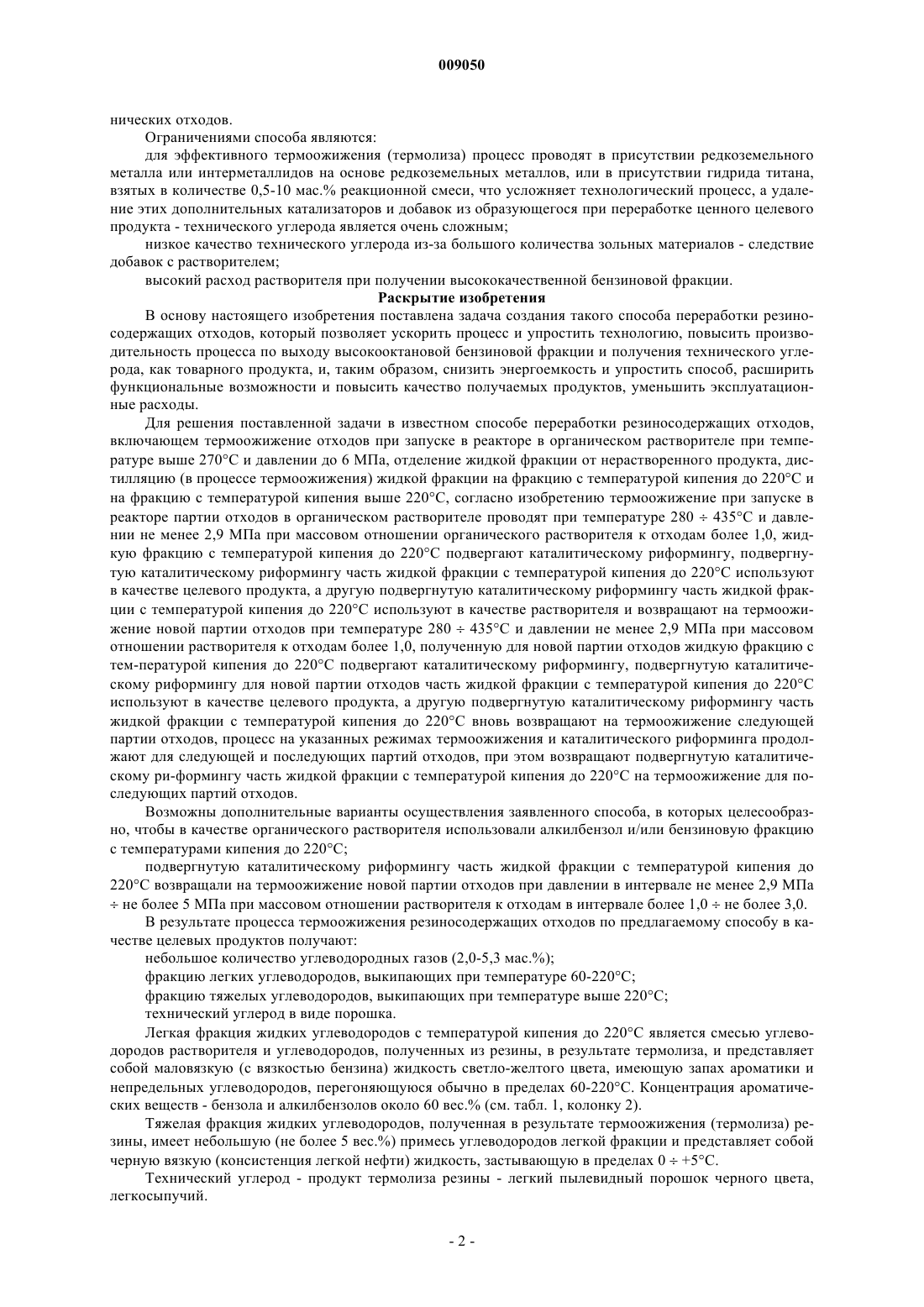

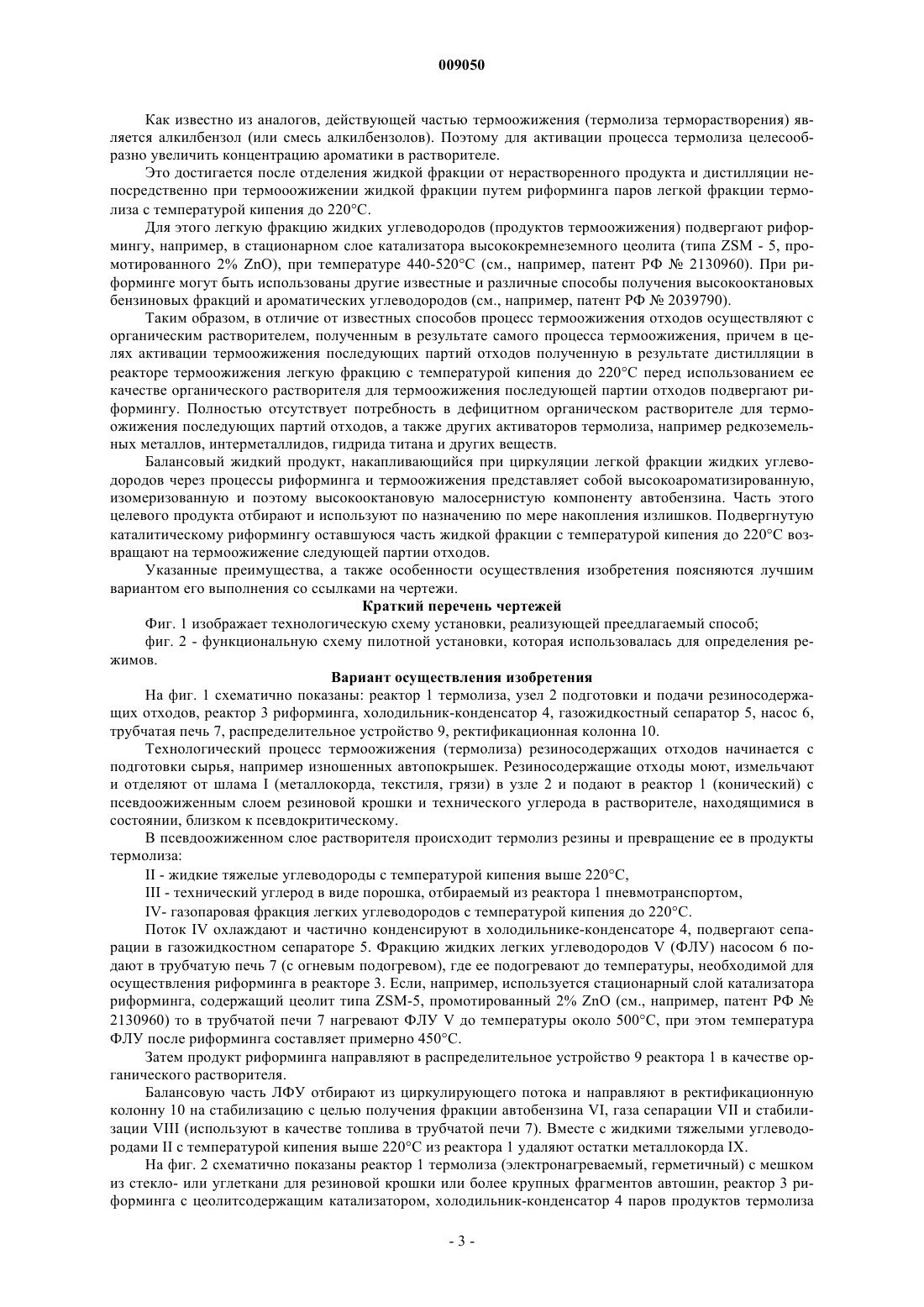

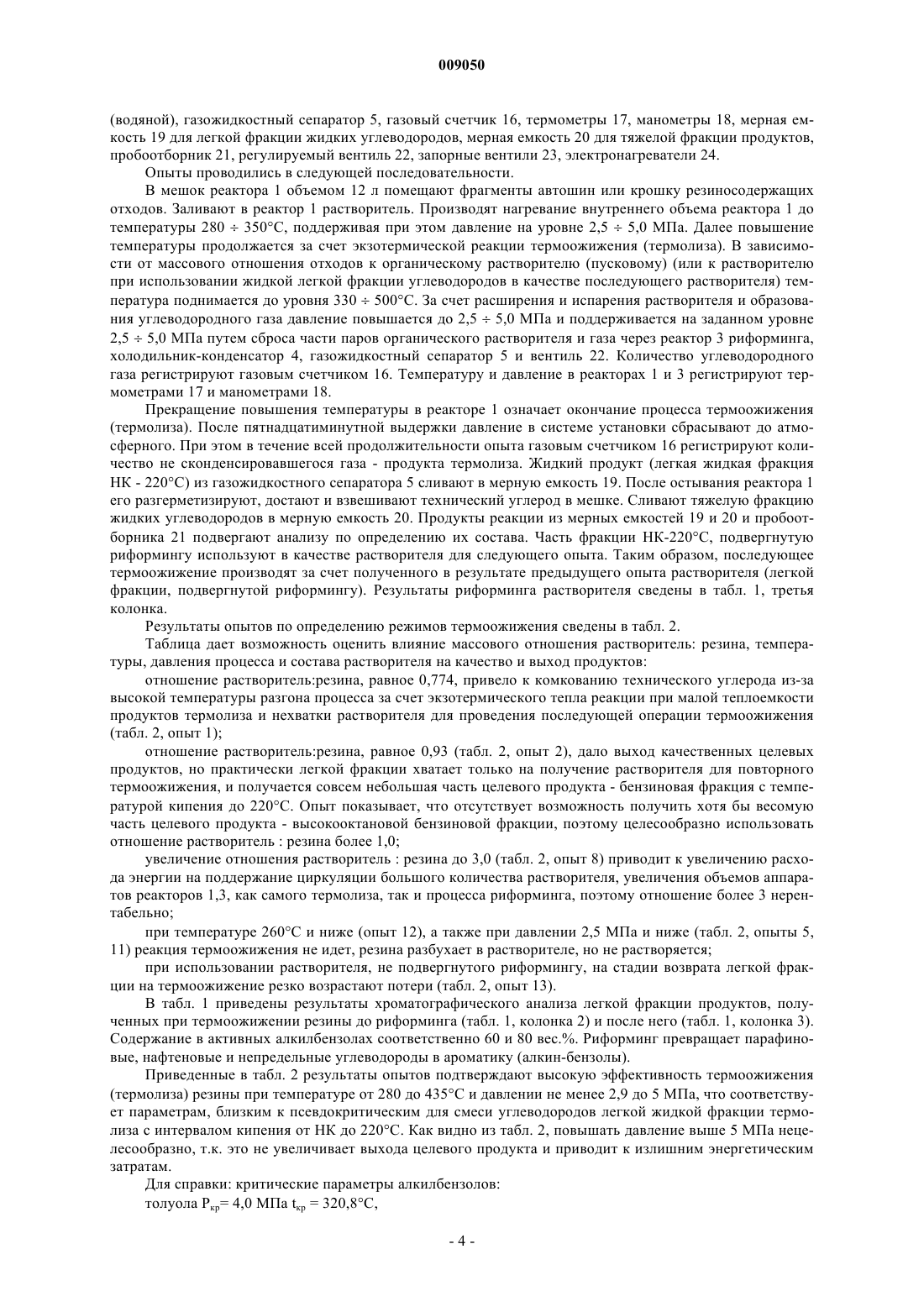

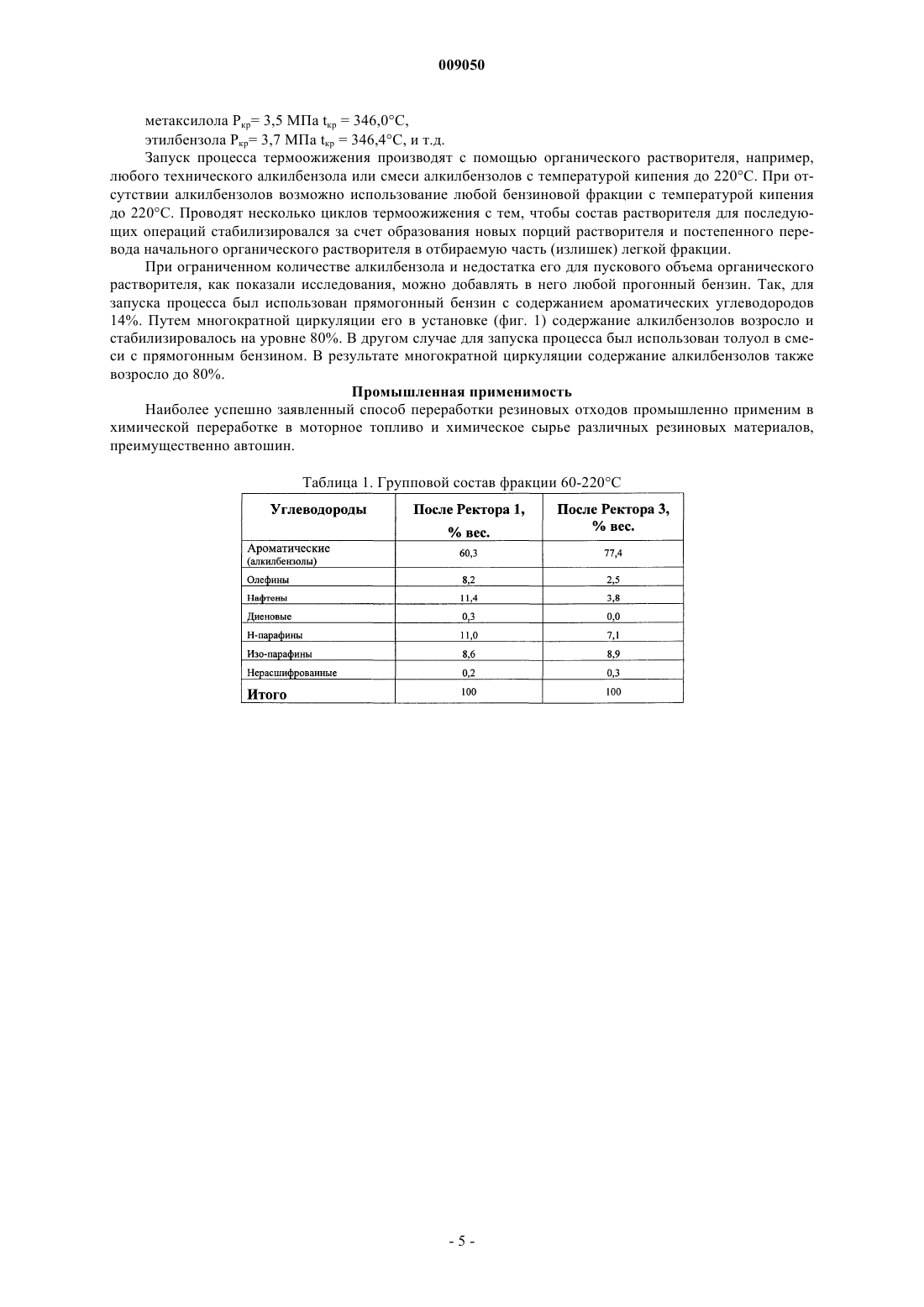

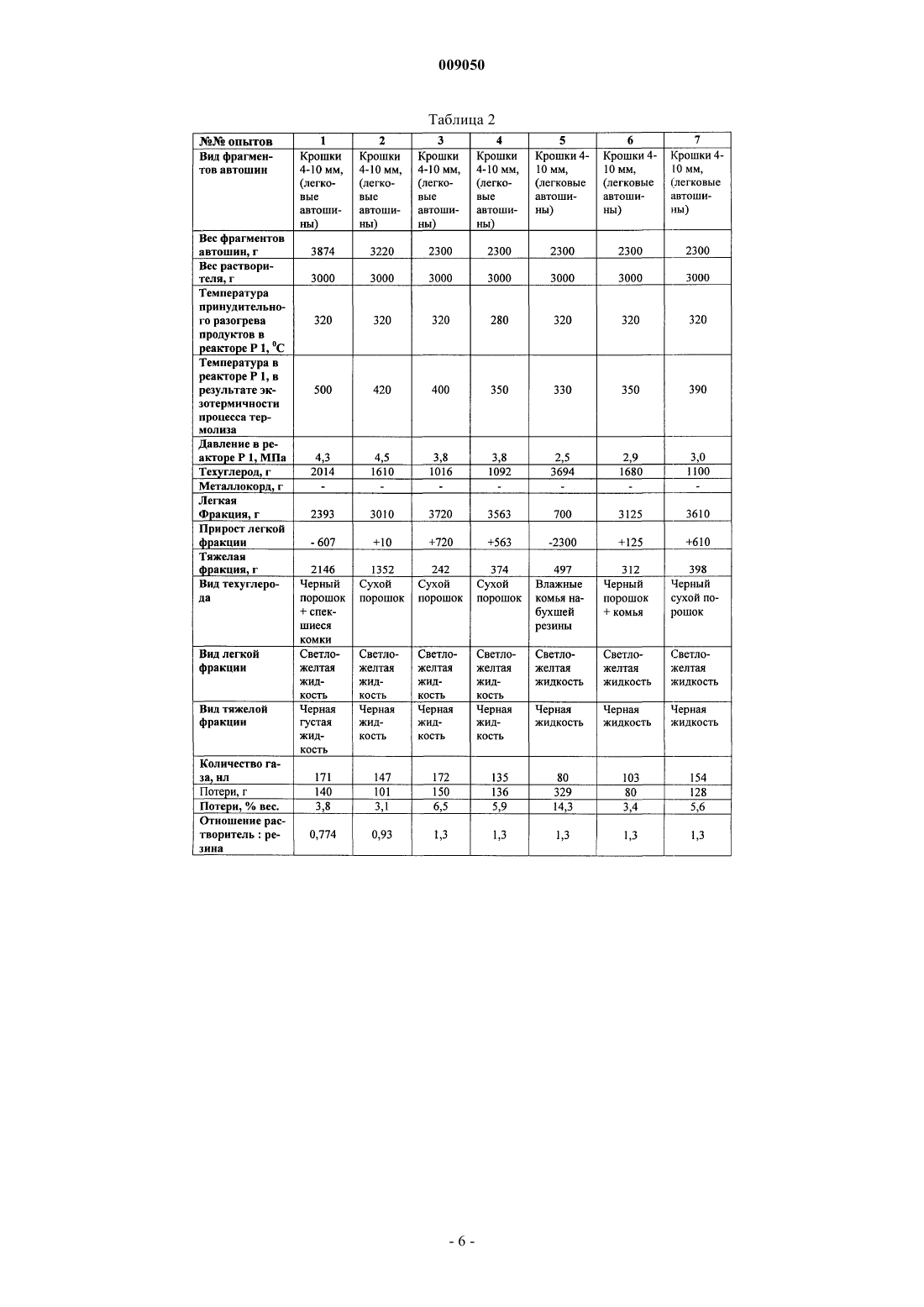

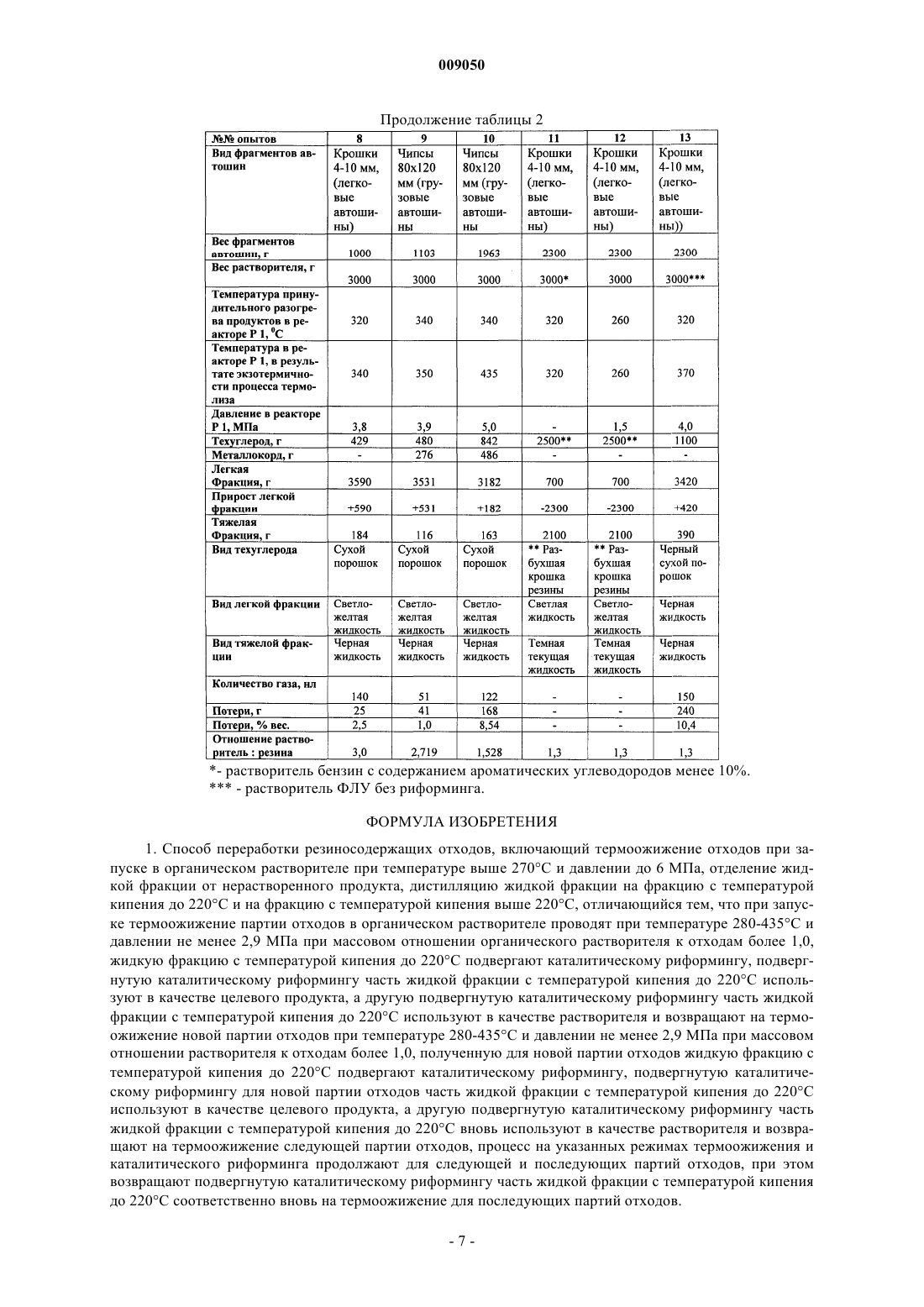

009050 Область техники Изобретение относится к утилизации химической промышленности ор-ганических промышленных и бытовых резиновых отходов в моторное топливо и химическое сырье, которое в дальнейшем может быть использовано в качестве котельного топлива, битумоподобного связующего или сырья для его производства, технический углерод или сырье для его производства, для электродуговых печей, электролизных ванн, углерод-углеродных материалов (УУМ) для металлургии и т.д., а также небольшое количество углеводородного газа, который можно использовать в виде топлива. Предшествующий уровень техники Проблема химической переработки различных органических промышленных и бытовых полимерных отходов, является весьма актуальной в связи с постоянным увеличением их количества, засоряющих природу. Решение этой проблемы позволяет решить экологическую задачу комплексной и безвредной утилизации резиносодержащих промышленных и бытовых отходов, расширить базу углеводородного сырья,производимого из нефти, углей, горючих сланцев, природных битумов. Известен способ переработки резиносодержащих отходов в моторное топливо и химическое сырье,включающий термоожижение (термолиз) отходов при повышенном давлении в углеводородном растворителе (Международная заявка WO 95/20007, C08J 11/20, опубл. 27.07.95 г.). В этом способе в качестве углеводородном растворителя используют отходы производства синтетического каучука, взятые в массовом соотношении к исходным резиносодержащим отходам, равном 24:1 соответственно, а процесс термоожижения осуществляется при температуре 270-420 С и давлении 1-6 МПа. Кроме того, в одном из вариантов осуществления способа, полученную после дистилляции жидкую фракцию с температурой кипения выше 200 С частично возвращают в процесс в качестве добавки к исходному углеводородному растворителю в массовом соотношении 15:10 соответственно, а оставшуюся часть указанной фракции выделяют в качестве целевого продукта. Преимуществом этого способа является упрощение технологии и увеличение выхода легких фракций с температурой кипения до 200 С. Ограничением способа является использование в качестве растворителя отходов от производства синтетического каучука, а также отходы не всегда доступны в необходимом количестве. Известен способ переработки органических полимерных отходов, включающих термоожижение отходов при температуре выше 270 С при повышенном давлении по меньшей мере в одном растворителе алкилбензоле, отделение жидкой фракции и ее дистилляцию (Патент Российской Федерации 2167168,C08J 11/04, опубл. 20.05.2001 г.). В этом способе при термоожижении отходов используют повышенное давление не менее 6,1 МПа, а после дистилляции жидкую фракцию с температурой кипения не менее 210 С вводят при термоожижении вновь перерабатываемых отходов в качестве дополнительного компонента к растворителю в массовом соотношении дополнительного компонента к растворителю не менее 1:1. В вариантах осуществления этого способа при термоожижении отходов массовое соотношение растворителя и отходов выбирают от 1:1 до 4,2:1. Кроме того, после дистилляции жидкую фракцию с температурой кипения не менее 210 С вводят при массовом соотношении дополнительного компонента к растворителю не менее 5:1. Преимуществом этого способа является использование в качестве органического растворителя алкилбензола. Ограничением этого способа является его высокая энергоемкость из-за использования в качестве части растворителя жидкой фракции с температурой кипения не менее 210 С и необходимости работы при высоких давлениях не менее 6,1 МПа. Наиболее близким является способ переработки органических полимерных, в том числе и резиносодержащих отходов, включающий при запуске в реакторе термоожижение отходов в органическом растворителе - алкилбензоле при температуре выше 270 С и давлении до 6 МПа, отделение жидкой фракции от нерастворенного продукта, дистилляцию жидкой фракции на фракцию с температурой кипения до 220 С и на фракцию с температурой кипения выше 220 С (Патент Российской Федерации 2110535,C08J 11/04, опубл. 10.05.98 г.). В этом способе термоожижение отходов производят при температуре 270-420 С и давлении 1-6 МПа при массовом соотношении растворителя и отходов 24:1 соответственно в присутствии редкоземельного металла или интерметаллидов на основе редкоземельных металлов, или в присутствии гидрида титана, взятых в количестве 0,5-10 мас.% реакционной смеси, в качестве растворителя используют алкилбензол, например, толуол, ксилол, диметил-триметил-тетраметилбензол или их смеси, или используют в качестве растворителя продукт перегонки сырого бензола, получаемого в результате высокотемпературного коксования каменных углей, что позволяет ускорить процесс переработки отходов и повысить выход жидких продуктов, а также содержание последних фракций с температурой кипения до 200 С. Таким образом, способ позволяет повысить степень конверсии резиносодержащих и других орга-1 009050 нических отходов. Ограничениями способа являются: для эффективного термоожижения (термолиза) процесс проводят в присутствии редкоземельного металла или интерметаллидов на основе редкоземельных металлов, или в присутствии гидрида титана,взятых в количестве 0,5-10 мас.% реакционной смеси, что усложняет технологический процесс, а удаление этих дополнительных катализаторов и добавок из образующегося при переработке ценного целевого продукта - технического углерода является очень сложным; низкое качество технического углерода из-за большого количества зольных материалов - следствие добавок с растворителем; высокий расход растворителя при получении высококачественной бензиновой фракции. Раскрытие изобретения В основу настоящего изобретения поставлена задача создания такого способа переработки резиносодержащих отходов, который позволяет ускорить процесс и упростить технологию, повысить производительность процесса по выходу высокооктановой бензиновой фракции и получения технического углерода, как товарного продукта, и, таким образом, снизить энергоемкость и упростить способ, расширить функциональные возможности и повысить качество получаемых продуктов, уменьшить эксплуатационные расходы. Для решения поставленной задачи в известном способе переработки резиносодержащих отходов,включающем термоожижение отходов при запуске в реакторе в органическом растворителе при температуре выше 270 С и давлении до 6 МПа, отделение жидкой фракции от нерастворенного продукта, дистилляцию (в процессе термоожижения) жидкой фракции на фракцию с температурой кипения до 220 С и на фракцию с температурой кипения выше 220 С, согласно изобретению термоожижение при запуске в реакторе партии отходов в органическом растворителе проводят при температуре 280435 С и давлении не менее 2,9 МПа при массовом отношении органического растворителя к отходам более 1,0, жидкую фракцию с температурой кипения до 220 С подвергают каталитическому риформингу, подвергнутую каталитическому риформингу часть жидкой фракции с температурой кипения до 220 С используют в качестве целевого продукта, а другую подвергнутую каталитическому риформингу часть жидкой фракции с температурой кипения до 220 С используют в качестве растворителя и возвращают на термоожижение новой партии отходов при температуре 280435 С и давлении не менее 2,9 МПа при массовом отношении растворителя к отходам более 1,0, полученную для новой партии отходов жидкую фракцию с тем-пературой кипения до 220 С подвергают каталитическому риформингу, подвергнутую каталитическому риформингу для новой партии отходов часть жидкой фракции с температурой кипения до 220 С используют в качестве целевого продукта, а другую подвергнутую каталитическому риформингу часть жидкой фракции с температурой кипения до 220 С вновь возвращают на термоожижение следующей партии отходов, процесс на указанных режимах термоожижения и каталитического риформинга продолжают для следующей и последующих партий отходов, при этом возвращают подвергнутую каталитическому ри-формингу часть жидкой фракции с температурой кипения до 220 С на термоожижение для последующих партий отходов. Возможны дополнительные варианты осуществления заявленного способа, в которых целесообразно, чтобы в качестве органического растворителя использовали алкилбензол и/или бензиновую фракцию с температурами кипения до 220 С; подвергнутую каталитическому риформингу часть жидкой фракции с температурой кипения до 220 С возвращали на термоожижение новой партии отходов при давлении в интервале не менее 2,9 МПане более 5 МПа при массовом отношении растворителя к отходам в интервале более 1,0 не более 3,0. В результате процесса термоожижения резиносодержащих отходов по предлагаемому способу в качестве целевых продуктов получают: небольшое количество углеводородных газов (2,0-5,3 мас.%); фракцию легких углеводородов, выкипающих при температуре 60-220 С; фракцию тяжелых углеводородов, выкипающих при температуре выше 220 С; технический углерод в виде порошка. Легкая фракция жидких углеводородов с температурой кипения до 220 С является смесью углеводородов растворителя и углеводородов, полученных из резины, в результате термолиза, и представляет собой маловязкую (с вязкостью бензина) жидкость светло-желтого цвета, имеющую запах ароматики и непредельных углеводородов, перегоняющуюся обычно в пределах 60-220 С. Концентрация ароматических веществ - бензола и алкилбензолов около 60 вес.% (см. табл. 1, колонку 2). Тяжелая фракция жидких углеводородов, полученная в результате термоожижения (термолиза) резины, имеет небольшую (не более 5 вес.%) примесь углеводородов легкой фракции и представляет собой черную вязкую (консистенция легкой нефти) жидкость, застывающую в пределах 0+5 С. Технический углерод - продукт термолиза резины - легкий пылевидный порошок черного цвета,легкосыпучий.-2 009050 Как известно из аналогов, действующей частью термоожижения (термолиза терморастворения) является алкилбензол (или смесь алкилбензолов). Поэтому для активации процесса термолиза целесообразно увеличить концентрацию ароматики в растворителе. Это достигается после отделения жидкой фракции от нерастворенного продукта и дистилляции непосредственно при термооожижении жидкой фракции путем риформинга паров легкой фракции термолиза с температурой кипения до 220 С. Для этого легкую фракцию жидких углеводородов (продуктов термоожижения) подвергают риформингу, например, в стационарном слое катализатора высококремнеземного цеолита (типа ZSM - 5, промотированного 2% ZnO), при температуре 440-520 С (см., например, патент РФ 2130960). При риформинге могут быть использованы другие известные и различные способы получения высокооктановых бензиновых фракций и ароматических углеводородов (см., например, патент РФ 2039790). Таким образом, в отличие от известных способов процесс термоожижения отходов осуществляют с органическим растворителем, полученным в результате самого процесса термоожижения, причем в целях активации термоожижения последующих партий отходов полученную в результате дистилляции в реакторе термоожижения легкую фракцию с температурой кипения до 220 С перед использованием ее качестве органического растворителя для термоожижения последующей партии отходов подвергают риформингу. Полностью отсутствует потребность в дефицитном органическом растворителе для термоожижения последующих партий отходов, а также других активаторов термолиза, например редкоземельных металлов, интерметаллидов, гидрида титана и других веществ. Балансовый жидкий продукт, накапливающийся при циркуляции легкой фракции жидких углеводородов через процессы риформинга и термоожижения представляет собой высокоароматизированную,изомеризованную и поэтому высокооктановую малосернистую компоненту автобензина. Часть этого целевого продукта отбирают и используют по назначению по мере накопления излишков. Подвергнутую каталитическому риформингу оставшуюся часть жидкой фракции с температурой кипения до 220 С возвращают на термоожижение следующей партии отходов. Указанные преимущества, а также особенности осуществления изобретения поясняются лучшим вариантом его выполнения со ссылками на чертежи. Краткий перечень чертежей Фиг. 1 изображает технологическую схему установки, реализующей преедлагаемый способ; фиг. 2 - функциональную схему пилотной установки, которая использовалась для определения режимов. Вариант осуществления изобретения На фиг. 1 схематично показаны: реактор 1 термолиза, узел 2 подготовки и подачи резиносодержащих отходов, реактор 3 риформинга, холодильник-конденсатор 4, газожидкостный сепаратор 5, насос 6,трубчатая печь 7, распределительное устройство 9, ректификационная колонна 10. Технологический процесс термоожижения (термолиза) резиносодержащих отходов начинается с подготовки сырья, например изношенных автопокрышек. Резиносодержащие отходы моют, измельчают и отделяют от шлама I (металлокорда, текстиля, грязи) в узле 2 и подают в реактор 1 (конический) с псевдоожиженным слоем резиновой крошки и технического углерода в растворителе, находящимися в состоянии, близком к псевдокритическому. В псевдоожиженном слое растворителя происходит термолиз резины и превращение ее в продукты термолиза:II - жидкие тяжелые углеводороды с температурой кипения выше 220 С,III - технический углерод в виде порошка, отбираемый из реактора 1 пневмотранспортом,IV- газопаровая фракция легких углеводородов с температурой кипения до 220 С. Поток IV охлаждают и частично конденсируют в холодильнике-конденсаторе 4, подвергают сепарации в газожидкостном сепараторе 5. Фракцию жидких легких углеводородов V (ФЛУ) насосом 6 подают в трубчатую печь 7 (с огневым подогревом), где ее подогревают до температуры, необходимой для осуществления риформинга в реакторе 3. Если, например, используется стационарный слой катализатора риформинга, содержащий цеолит типа ZSM-5, промотированный 2% ZnO (см., например, патент РФ 2130960) то в трубчатой печи 7 нагревают ФЛУ V до температуры около 500 С, при этом температура ФЛУ после риформинга составляет примерно 450 С. Затем продукт риформинга направляют в распределительное устройство 9 реактора 1 в качестве органического растворителя. Балансовую часть ЛФУ отбирают из циркулирующего потока и направляют в ректификационную колонну 10 на стабилизацию с целью получения фракции автобензина VI, газа сепарации VII и стабилизации VIII (используют в качестве топлива в трубчатой печи 7). Вместе с жидкими тяжелыми углеводородами II с температурой кипения выше 220 С из реактора 1 удаляют остатки металлокорда IX. На фиг. 2 схематично показаны реактор 1 термолиза (электронагреваемый, герметичный) с мешком из стекло- или углеткани для резиновой крошки или более крупных фрагментов автошин, реактор 3 риформинга с цеолитсодержащим катализатором, холодильник-конденсатор 4 паров продуктов термолиза(водяной), газожидкостный сепаратор 5, газовый счетчик 16, термометры 17, манометры 18, мерная емкость 19 для легкой фракции жидких углеводородов, мерная емкость 20 для тяжелой фракции продуктов,пробоотборник 21, регулируемый вентиль 22, запорные вентили 23, электронагреватели 24. Опыты проводились в следующей последовательности. В мешок реактора 1 объемом 12 л помещают фрагменты автошин или крошку резиносодержащих отходов. Заливают в реактор 1 растворитель. Производят нагревание внутреннего объема реактора 1 до температуры 280350 С, поддерживая при этом давление на уровне 2,55,0 МПа. Далее повышение температуры продолжается за счет экзотермической реакции термоожижения (термолиза). В зависимости от массового отношения отходов к органическому растворителю (пусковому) (или к растворителю при использовании жидкой легкой фракции углеводородов в качестве последующего растворителя) температура поднимается до уровня 330500 С. За счет расширения и испарения растворителя и образования углеводородного газа давление повышается до 2,55,0 МПа и поддерживается на заданном уровне 2,55,0 МПа путем сброса части паров органического растворителя и газа через реактор 3 риформинга,холодильник-конденсатор 4, газожидкостный сепаратор 5 и вентиль 22. Количество углеводородного газа регистрируют газовым счетчиком 16. Температуру и давление в реакторах 1 и 3 регистрируют термометрами 17 и манометрами 18. Прекращение повышения температуры в реакторе 1 означает окончание процесса термоожижения(термолиза). После пятнадцатиминутной выдержки давление в системе установки сбрасывают до атмосферного. При этом в течение всей продолжительности опыта газовым счетчиком 16 регистрируют количество не сконденсировавшегося газа - продукта термолиза. Жидкий продукт (легкая жидкая фракция НК - 220 С) из газожидкостного сепаратора 5 сливают в мерную емкость 19. После остывания реактора 1 его разгерметизируют, достают и взвешивают технический углерод в мешке. Сливают тяжелую фракцию жидких углеводородов в мерную емкость 20. Продукты реакции из мерных емкостей 19 и 20 и пробоотборника 21 подвергают анализу по определению их состава. Часть фракции НК-220 С, подвергнутую риформингу используют в качестве растворителя для следующего опыта. Таким образом, последующее термоожижение производят за счет полученного в результате предыдущего опыта растворителя (легкой фракции, подвергнутой риформингу). Результаты риформинга растворителя сведены в табл. 1, третья колонка. Результаты опытов по определению режимов термоожижения сведены в табл. 2. Таблица дает возможность оценить влияние массового отношения растворитель: резина, температуры, давления процесса и состава растворителя на качество и выход продуктов: отношение растворитель:резина, равное 0,774, привело к комкованию технического углерода из-за высокой температуры разгона процесса за счет экзотермического тепла реакции при малой теплоемкости продуктов термолиза и нехватки растворителя для проведения последующей операции термоожижения(табл. 2, опыт 1); отношение растворитель:резина, равное 0,93 (табл. 2, опыт 2), дало выход качественных целевых продуктов, но практически легкой фракции хватает только на получение растворителя для повторного термоожижения, и получается совсем небольшая часть целевого продукта - бензиновая фракция с температурой кипения до 220 С. Опыт показывает, что отсутствует возможность получить хотя бы весомую часть целевого продукта - высокооктановой бензиновой фракции, поэтому целесообразно использовать отношение растворитель : резина более 1,0; увеличение отношения растворитель : резина до 3,0 (табл. 2, опыт 8) приводит к увеличению расхода энергии на поддержание циркуляции большого количества растворителя, увеличения объемов аппаратов реакторов 1,3, как самого термолиза, так и процесса риформинга, поэтому отношение более 3 нерентабельно; при температуре 260 С и ниже (опыт 12), а также при давлении 2,5 МПа и ниже (табл. 2, опыты 5,11) реакция термоожижения не идет, резина разбухает в растворителе, но не растворяется; при использовании растворителя, не подвергнутого риформингу, на стадии возврата легкой фракции на термоожижение резко возрастают потери (табл. 2, опыт 13). В табл. 1 приведены результаты хроматографического анализа легкой фракции продуктов, полученных при термоожижении резины до риформинга (табл. 1, колонка 2) и после него (табл. 1, колонка 3). Содержание в активных алкилбензолах соответственно 60 и 80 вес.%. Риформинг превращает парафиновые, нафтеновые и непредельные углеводороды в ароматику (алкин-бензолы). Приведенные в табл. 2 результаты опытов подтверждают высокую эффективность термоожижения(термолиза) резины при температуре от 280 до 435 С и давлении не менее 2,9 до 5 МПа, что соответствует параметрам, близким к псевдокритическим для смеси углеводородов легкой жидкой фракции термолиза с интервалом кипения от НК до 220 С. Как видно из табл. 2, повышать давление выше 5 МПа нецелесообразно, т.к. это не увеличивает выхода целевого продукта и приводит к излишним энергетическим затратам. Для справки: критические параметры алкилбензолов: толуола Ркр= 4,0 МПа tкр = 320,8 С,-4 009050 метаксилола Ркр= 3,5 МПа tкр = 346,0 С,этилбензола Ркр= 3,7 МПа tкр = 346,4C, и т.д. Запуск процесса термоожижения производят с помощью органического растворителя, например,любого технического алкилбензола или смеси алкилбензолов с температурой кипения до 220 С. При отсутствии алкилбензолов возможно использование любой бензиновой фракции с температурой кипения до 220 С. Проводят несколько циклов термоожижения с тем, чтобы состав растворителя для последующих операций стабилизировался за счет образования новых порций растворителя и постепенного перевода начального органического растворителя в отбираемую часть (излишек) легкой фракции. При ограниченном количестве алкилбензола и недостатка его для пускового объема органического растворителя, как показали исследования, можно добавлять в него любой прогонный бензин. Так, для запуска процесса был использован прямогонный бензин с содержанием ароматических углеводородов 14%. Путем многократной циркуляции его в установке (фиг. 1) содержание алкилбензолов возросло и стабилизировалось на уровне 80%. В другом случае для запуска процесса был использован толуол в смеси с прямогонным бензином. В результате многократной циркуляции содержание алкилбензолов также возросло до 80%. Промышленная применимость Наиболее успешно заявленный способ переработки резиновых отходов промышленно применим в химической переработке в моторное топливо и химическое сырье различных резиновых материалов,преимущественно автошин. Таблица 1. Групповой состав фракции 60-220 С- растворитель бензин с содержанием ароматических углеводородов менее 10%.- растворитель ФЛУ без риформинга. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ переработки резиносодержащих отходов, включающий термоожижение отходов при запуске в органическом растворителе при температуре выше 270 С и давлении до 6 МПа, отделение жидкой фракции от нерастворенного продукта, дистилляцию жидкой фракции на фракцию с температурой кипения до 220 С и на фракцию с температурой кипения выше 220 С, отличающийся тем, что при запуске термоожижение партии отходов в органическом растворителе проводят при температуре 280-435 С и давлении не менее 2,9 МПа при массовом отношении органического растворителя к отходам более 1,0,жидкую фракцию с температурой кипения до 220 С подвергают каталитическому риформингу, подвергнутую каталитическому риформингу часть жидкой фракции с температурой кипения до 220 С используют в качестве целевого продукта, а другую подвергнутую каталитическому риформингу часть жидкой фракции с температурой кипения до 220 С используют в качестве растворителя и возвращают на термоожижение новой партии отходов при температуре 280-435 С и давлении не менее 2,9 МПа при массовом отношении растворителя к отходам более 1,0, полученную для новой партии отходов жидкую фракцию с температурой кипения до 220 С подвергают каталитическому риформингу, подвергнутую каталитическому риформингу для новой партии отходов часть жидкой фракции с температурой кипения до 220 С используют в качестве целевого продукта, а другую подвергнутую каталитическому риформингу часть жидкой фракции с температурой кипения до 220 С вновь используют в качестве растворителя и возвращают на термоожижение следующей партии отходов, процесс на указанных режимах термоожижения и каталитического риформинга продолжают для следующей и последующих партий отходов, при этом возвращают подвергнутую каталитическому риформингу часть жидкой фракции с температурой кипения до 220 С соответственно вновь на термоожижение для последующих партий отходов.-7 009050 2. Способ по п.1, отличающийся тем, что при запуске в качестве органического растворителя используют алкилбензол и/или бензиновую фракцию с температурами кипения до 220 С. 3. Способ по п.1, отличающийся тем, что подвергнутую каталитическому риформингу часть жидкой фракции с температурой кипения до 220 С возвращают на термоожижение новой партии отходов при давлении в интервале не менее 2,9 МПа - не более 5 МПа при массовом отношении растворителя к отходам в интервале более 1,0 - не более 3,0.
