Передвижная фотографическая кабина

Номер патента: 7896

Опубликовано: 27.02.2007

Автор: Боккаччи Роберто

Есть еще 1 страница.

Смотреть все страницы или скачать PDF файл.

Формула / Реферат

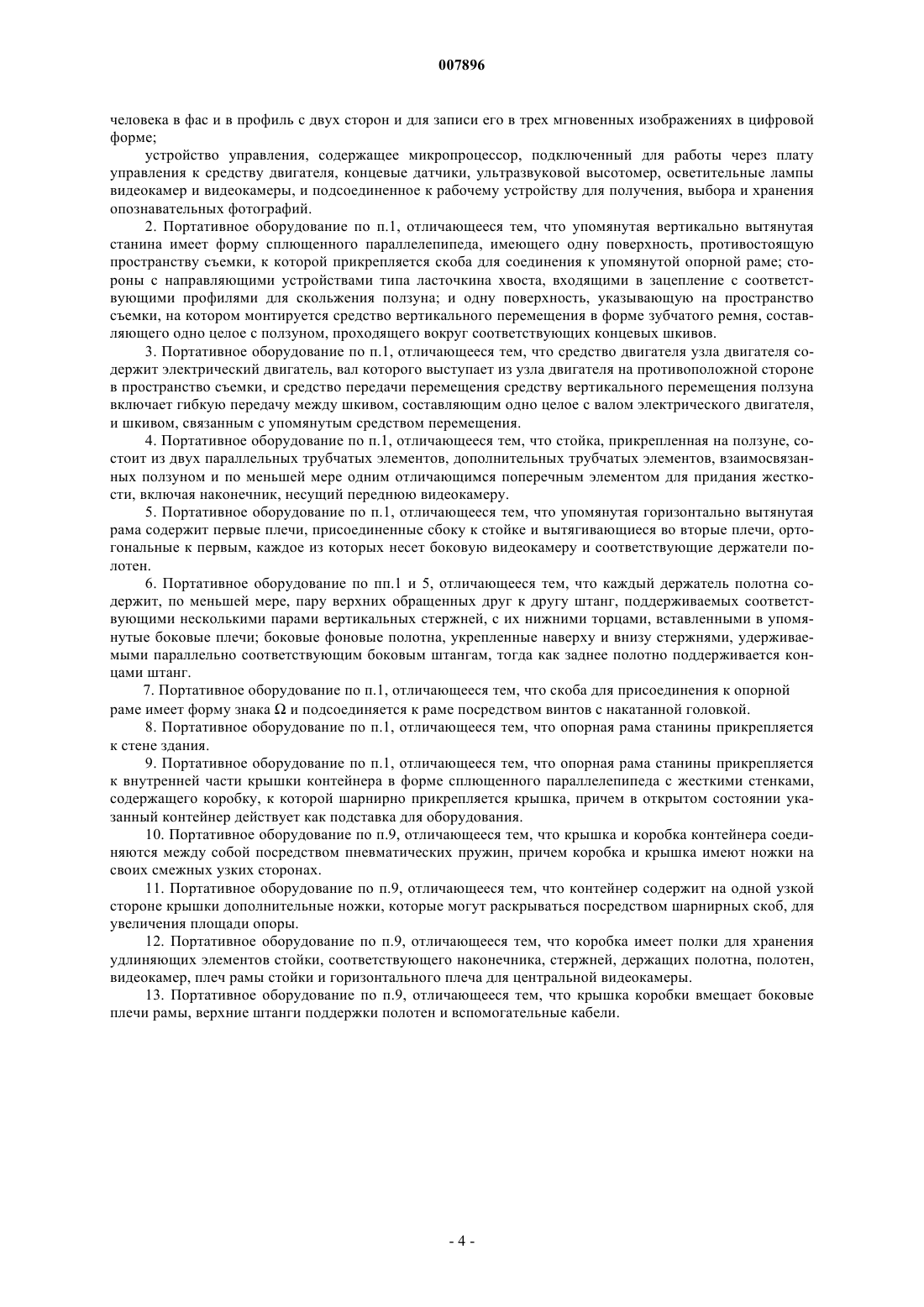

1. Портативное оборудование для получения опознавательных фотографий, выполненное с возможностью крепления на стене или на контейнере, используемом для его перевозки, содержащее

вертикально вытянутую станину, снабженную скобой для подсоединения к опорной раме и имеющую призматическую пару, с продольным направляющим устройством, составляющим одно целое со станиной и ползуном, который может скользить вверх и вниз с помощью средства вертикального перемещения под управлением концевых выключателей,

узел двигателя, прикрепленный к станине и содержащий средство двигателя и средство передачи перемещения средству вертикального перемещения ползуна вдоль направляющего устройства,

стойку, прикрепленную к ползуну и обеспеченную ультразвуковым высотомером;

горизонтально вытянутую раму, поддерживаемую стойкой, и в свою очередь поддерживающую

держатели полотен и соответствующие вертикальные фоновые полотна для пространства съемки, из которых два боковых полотна располагаются друг против друга, причем каждое из них имеет центральное отверстие, и третье заднее полотно располагается ортогонально относительно к первым двум полотнам;

по меньшей мере три цифровые видеокамеры с соответствующими лампами для освещения, а именно - передняя видеокамера, расположенная напротив третьего полотна, и две боковые видеокамеры, проходящие через соответствующие центральные отверстия двух боковых полотен, причем по меньшей мере три видеокамеры направлены на пространство съемки для одновременного фотографирования лица человека в фас и в профиль с двух сторон и для записи его в трех мгновенных изображениях в цифровой форме;

устройство управления, содержащее микропроцессор, подключенный для работы через плату управления к средству двигателя, концевые датчики, ультразвуковой высотомер, осветительные лампы видеокамер и видеокамеры, и подсоединенное к рабочему устройству для получения, выбора и хранения опознавательных фотографий.

2. Портативное оборудование по п.1, отличающееся тем, что упомянутая вертикально вытянутая станина имеет форму сплющенного параллелепипеда, имеющего одну поверхность, противостоящую пространству съемки, к которой прикрепляется скоба для соединения к упомянутой опорной раме; стороны с направляющими устройствами типа ласточкина хвоста, входящими в зацепление с соответствующими профилями для скольжения ползуна; и одну поверхность, указывающую на пространство съемки, на котором монтируется средство вертикального перемещения в форме зубчатого ремня, составляющего одно целое с ползуном, проходящего вокруг соответствующих концевых шкивов.

3. Портативное оборудование по п.1, отличающееся тем, что средство двигателя узла двигателя содержит электрический двигатель, вал которого выступает из узла двигателя на противоположной стороне в пространство съемки, и средство передачи перемещения средству вертикального перемещения ползуна включает гибкую передачу между шкивом, составляющим одно целое с валом электрического двигателя, и шкивом, связанным с упомянутым средством перемещения.

4. Портативное оборудование по п.1, отличающееся тем, что стойка, прикрепленная на ползуне, состоит из двух параллельных трубчатых элементов, дополнительных трубчатых элементов, взаимосвязанных ползуном и по меньшей мере одним отличающимся поперечным элементом для придания жесткости, включая наконечник, несущий переднюю видеокамеру.

5. Портативное оборудование по п.1, отличающееся тем, что упомянутая горизонтально вытянутая рама содержит первые плечи, присоединенные сбоку к стойке и вытягивающиеся во вторые плечи, ортогональные к первым, каждое из которых несет боковую видеокамеру и соответствующие держатели полотен.

6. Портативное оборудование по пп.1 и 5, отличающееся тем, что каждый держатель полотна содержит, по меньшей мере, пару верхних обращенных друг к другу штанг, поддерживаемых соответствующими несколькими парами вертикальных стержней, с их нижними торцами, вставленными в упомянутые боковые плечи; боковые фоновые полотна, укрепленные наверху и внизу стержнями, удерживаемыми параллельно соответствующим боковым штангам, тогда как заднее полотно поддерживается концами штанг.

7. Портативное оборудование по п.1, отличающееся тем, что скоба для присоединения к опорной раме имеет форму знака W и подсоединяется к раме посредством винтов с накатанной головкой.

8. Портативное оборудование по п.1, отличающееся тем, что опорная рама станины прикрепляется к стене здания.

9. Портативное оборудование по п.1, отличающееся тем, что опорная рама станины прикрепляется к внутренней части крышки контейнера в форме сплющенного параллелепипеда с жесткими стенками, содержащего коробку, к которой шарнирно прикрепляется крышка, причем в открытом состоянии указанный контейнер действует как подставка для оборудования.

10. Портативное оборудование по п.9, отличающееся тем, что крышка и коробка контейнера соединяются между собой посредством пневматических пружин, причем коробка и крышка имеют ножки на своих смежных узких сторонах.

11. Портативное оборудование по п.9, отличающееся тем, что контейнер содержит на одной узкой стороне крышки дополнительные ножки, которые могут раскрываться посредством шарнирных скоб, для увеличения площади опоры.

12. Портативное оборудование по п.9, отличающееся тем, что коробка имеет полки для хранения удлиняющих элементов стойки, соответствующего наконечника, стержней, держащих полотна, полотен, видеокамер, плеч рамы стойки и горизонтального плеча для центральной видеокамеры.

13. Портативное оборудование по п.9, отличающееся тем, что крышка коробки вмещает боковые плечи рамы, верхние штанги поддержки полотен и вспомогательные кабели.

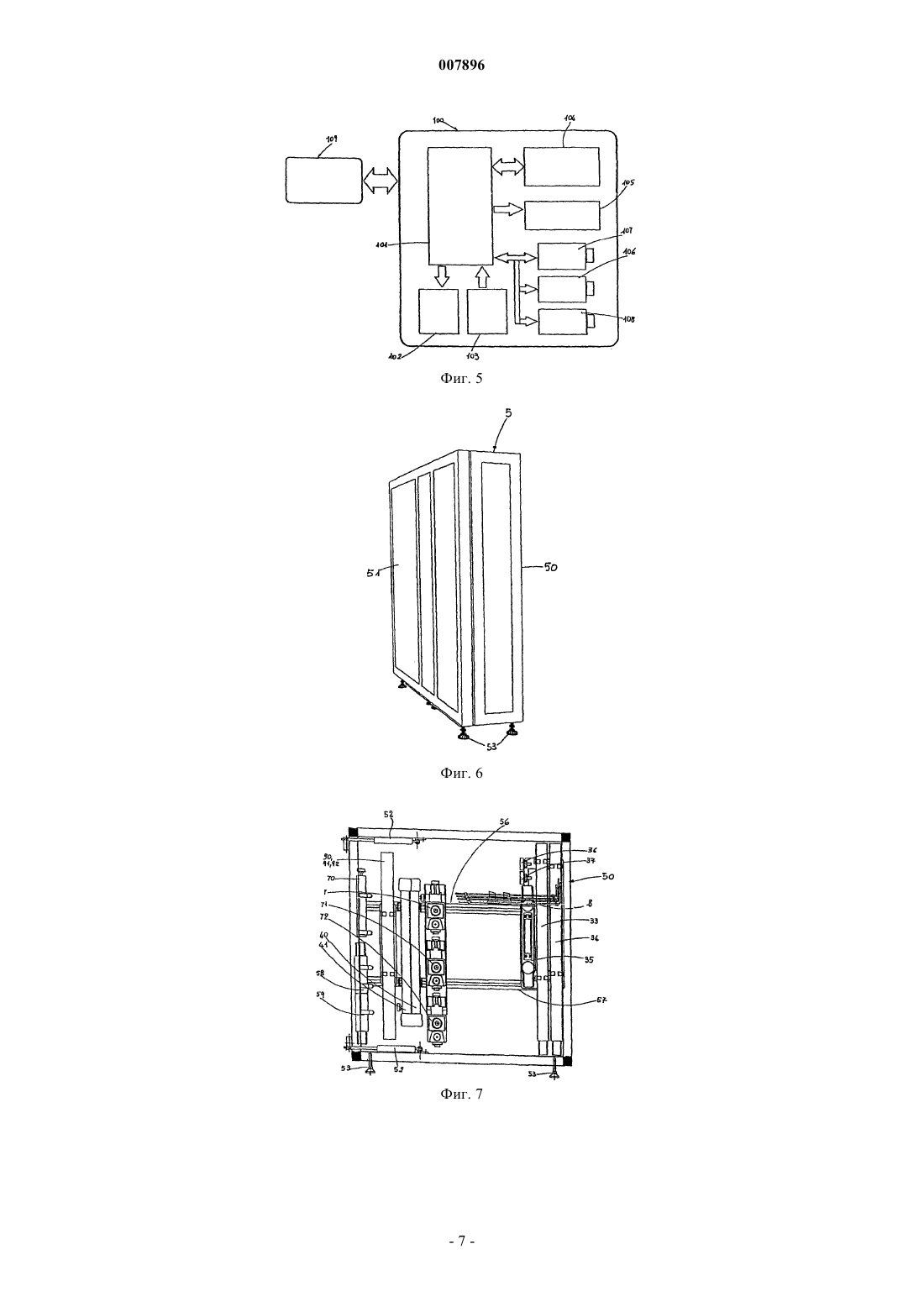

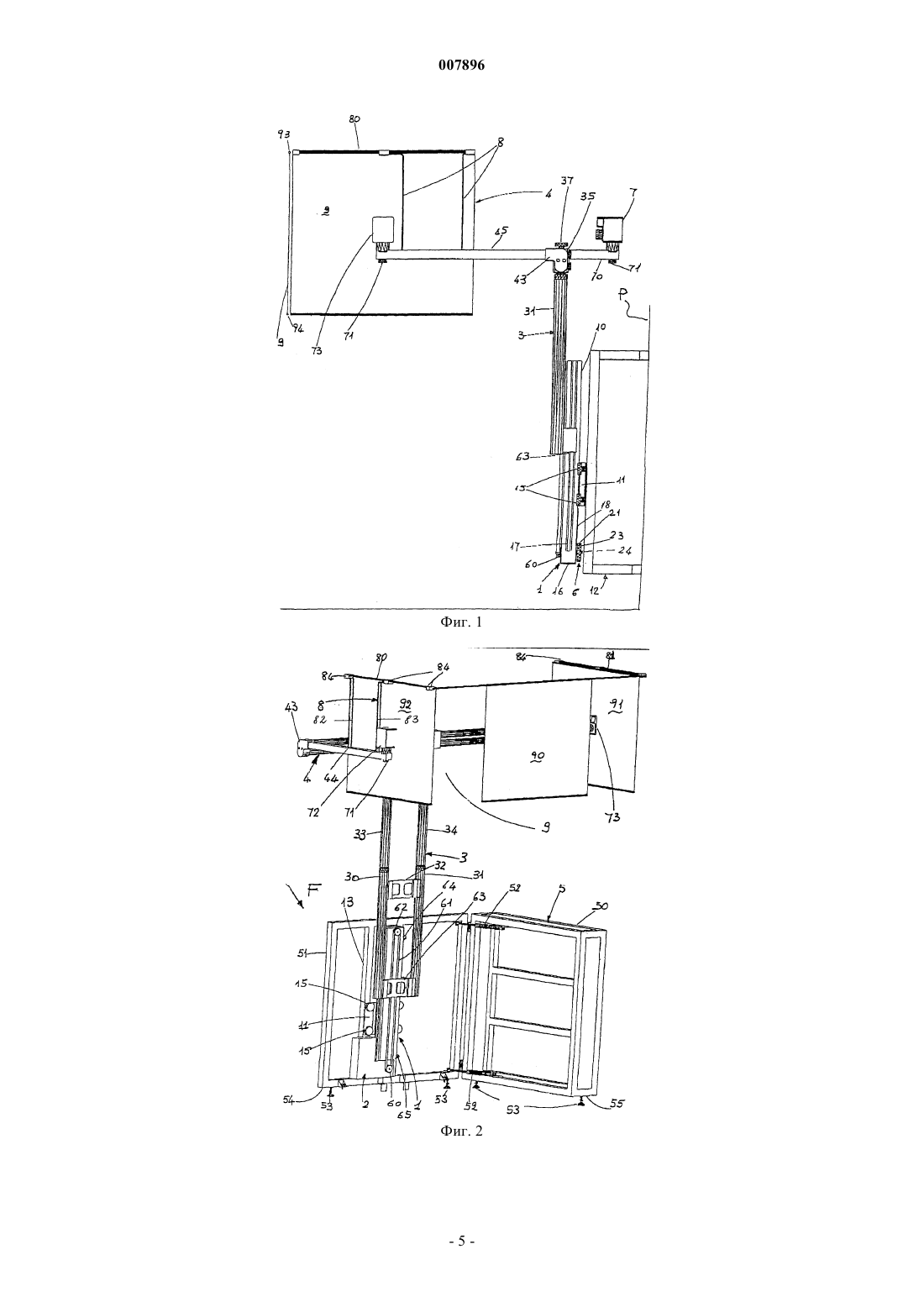

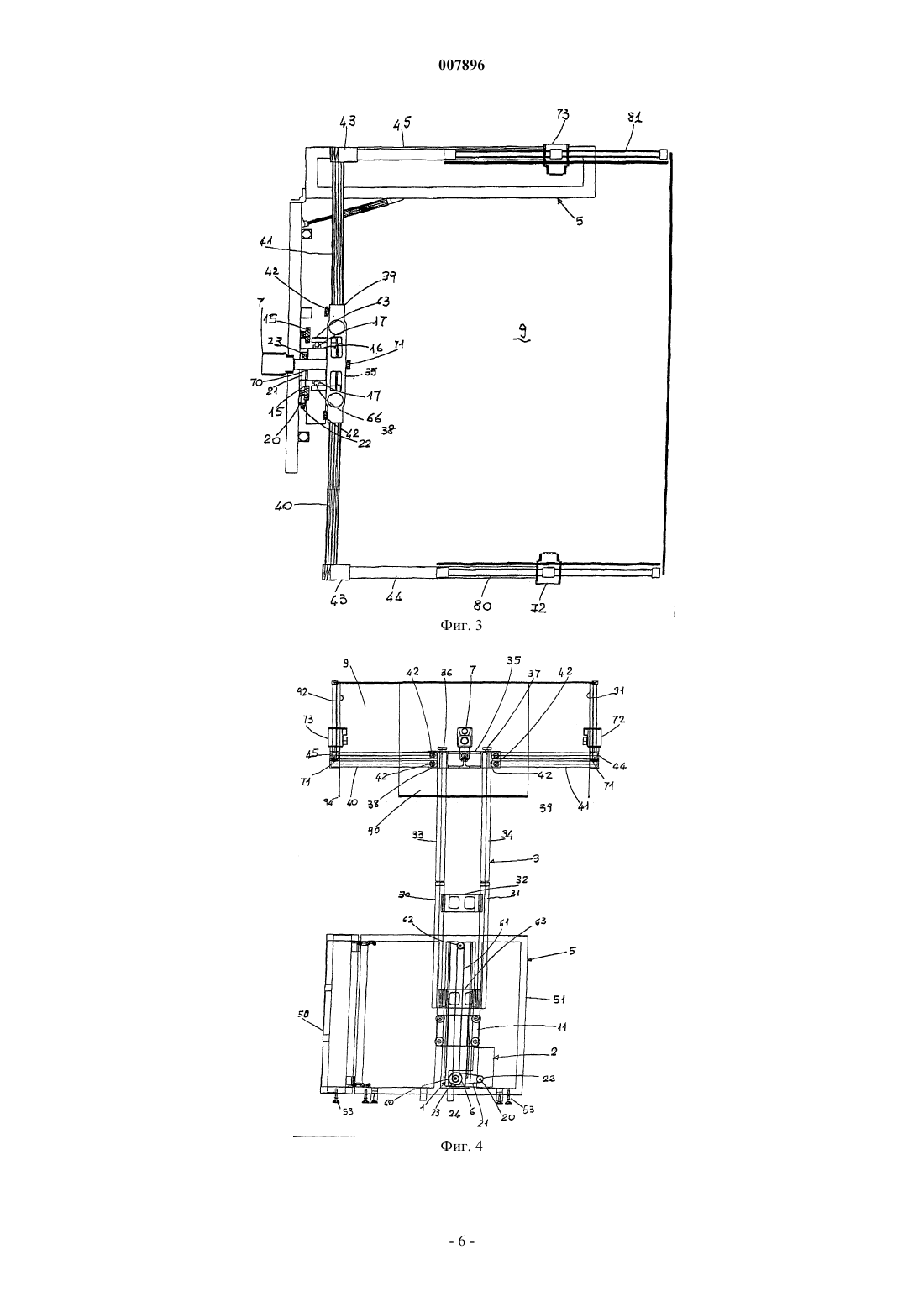

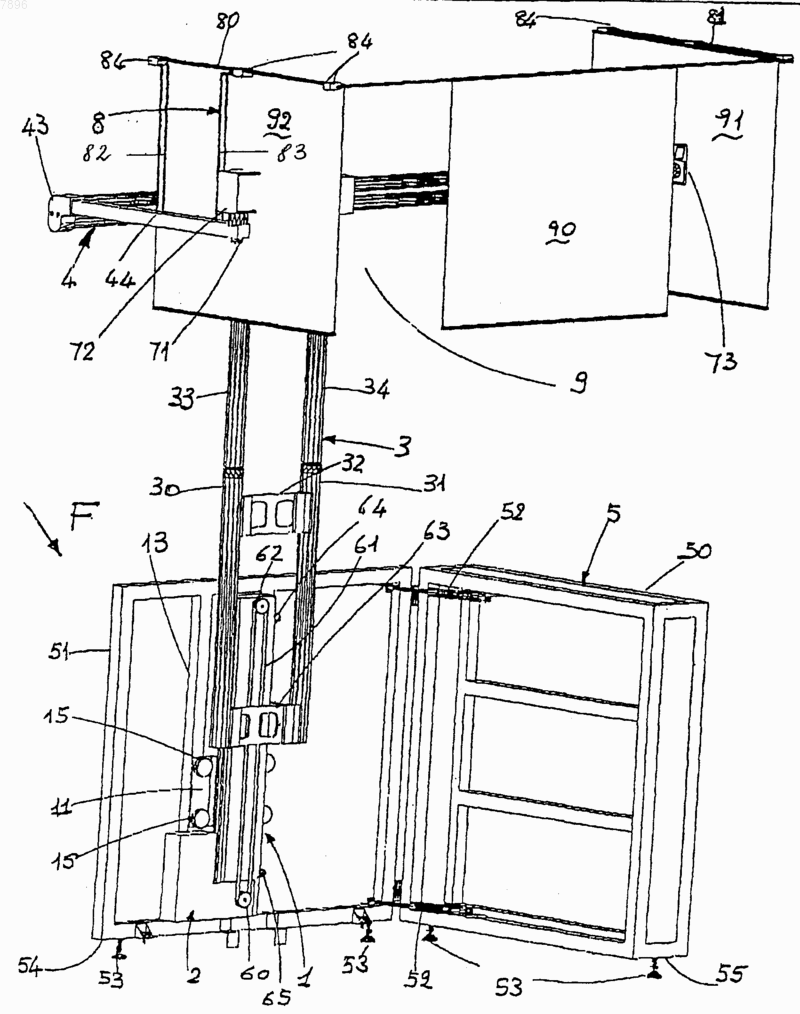

Рисунок 1



Текст

Смотреть все

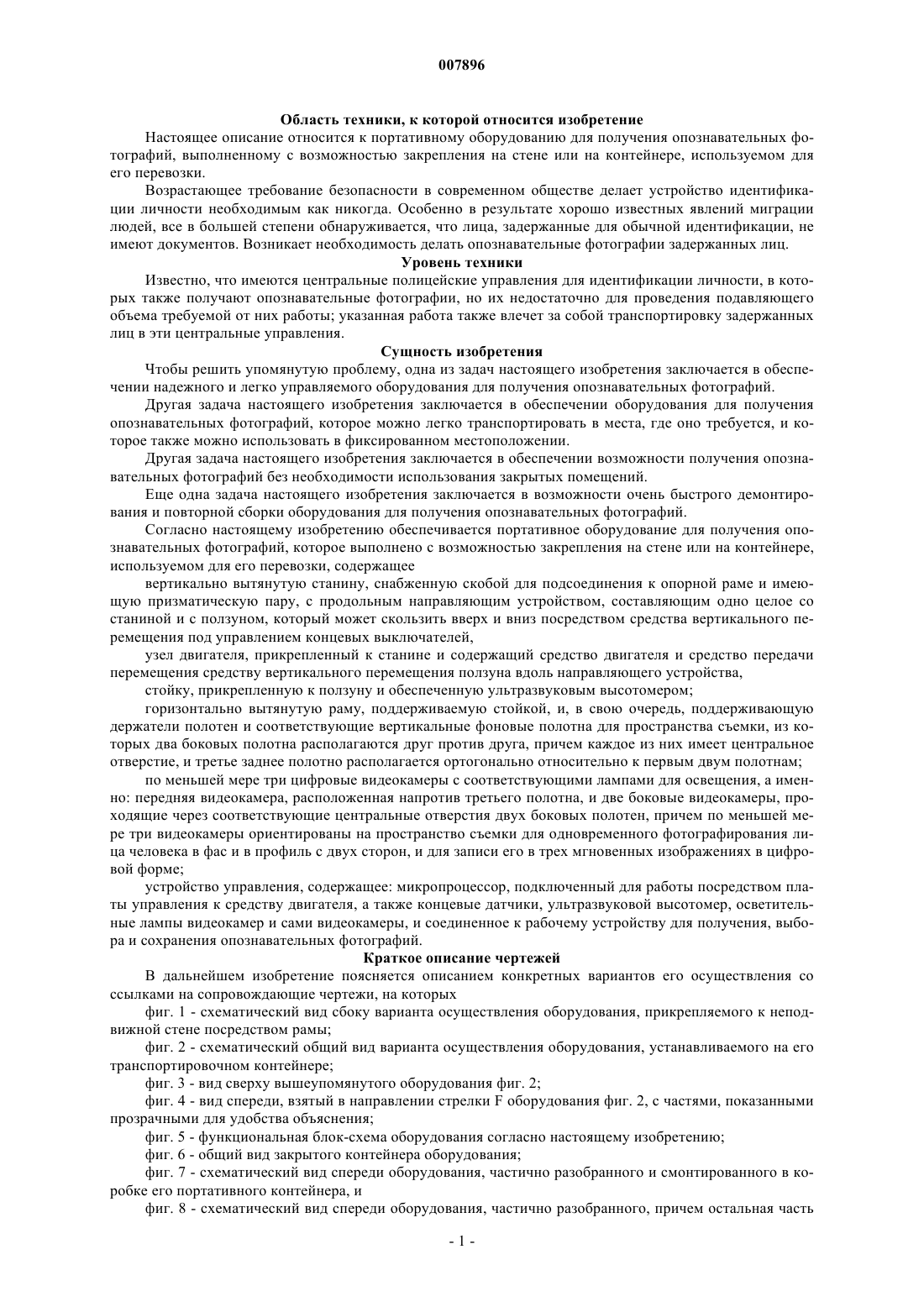

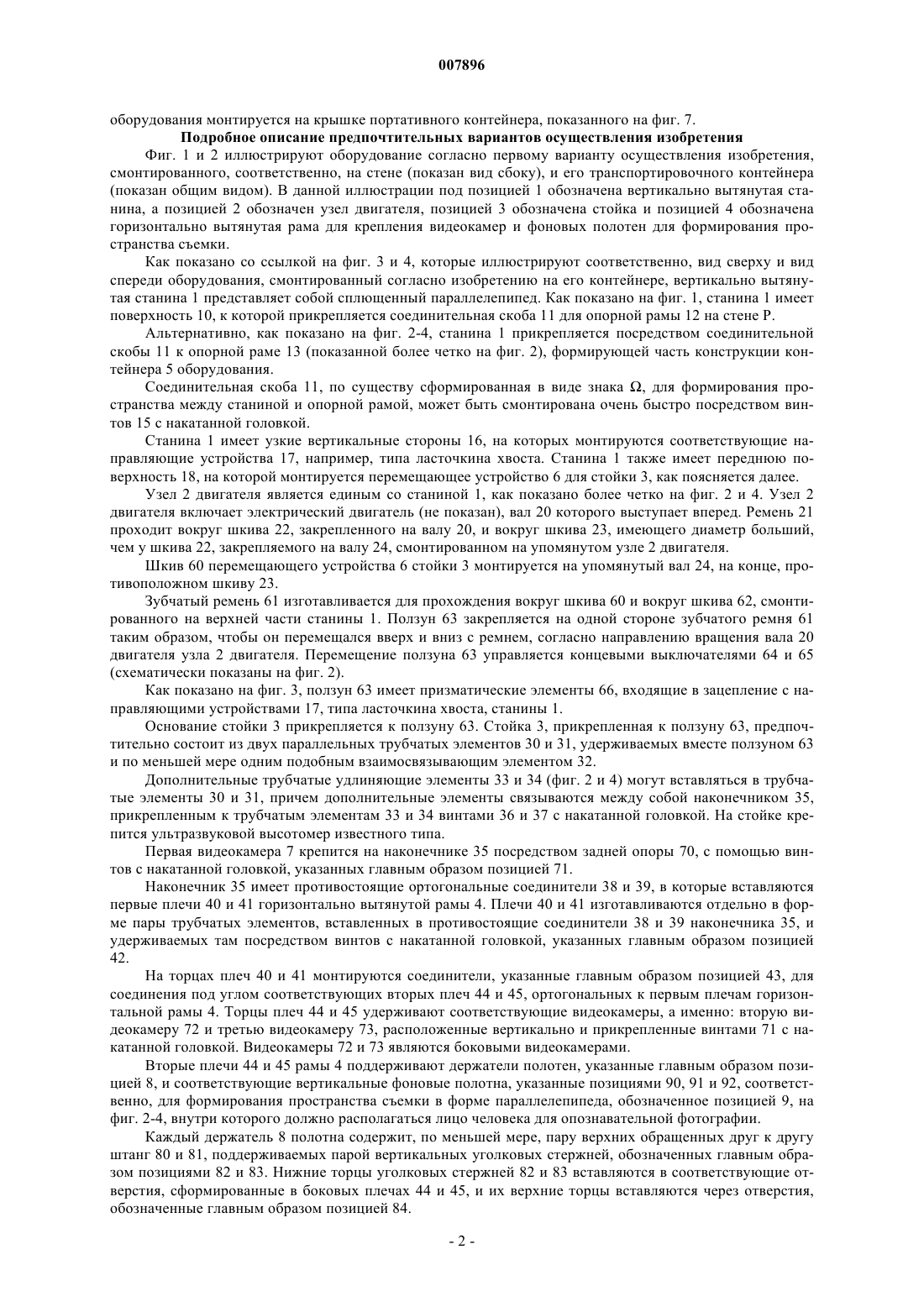

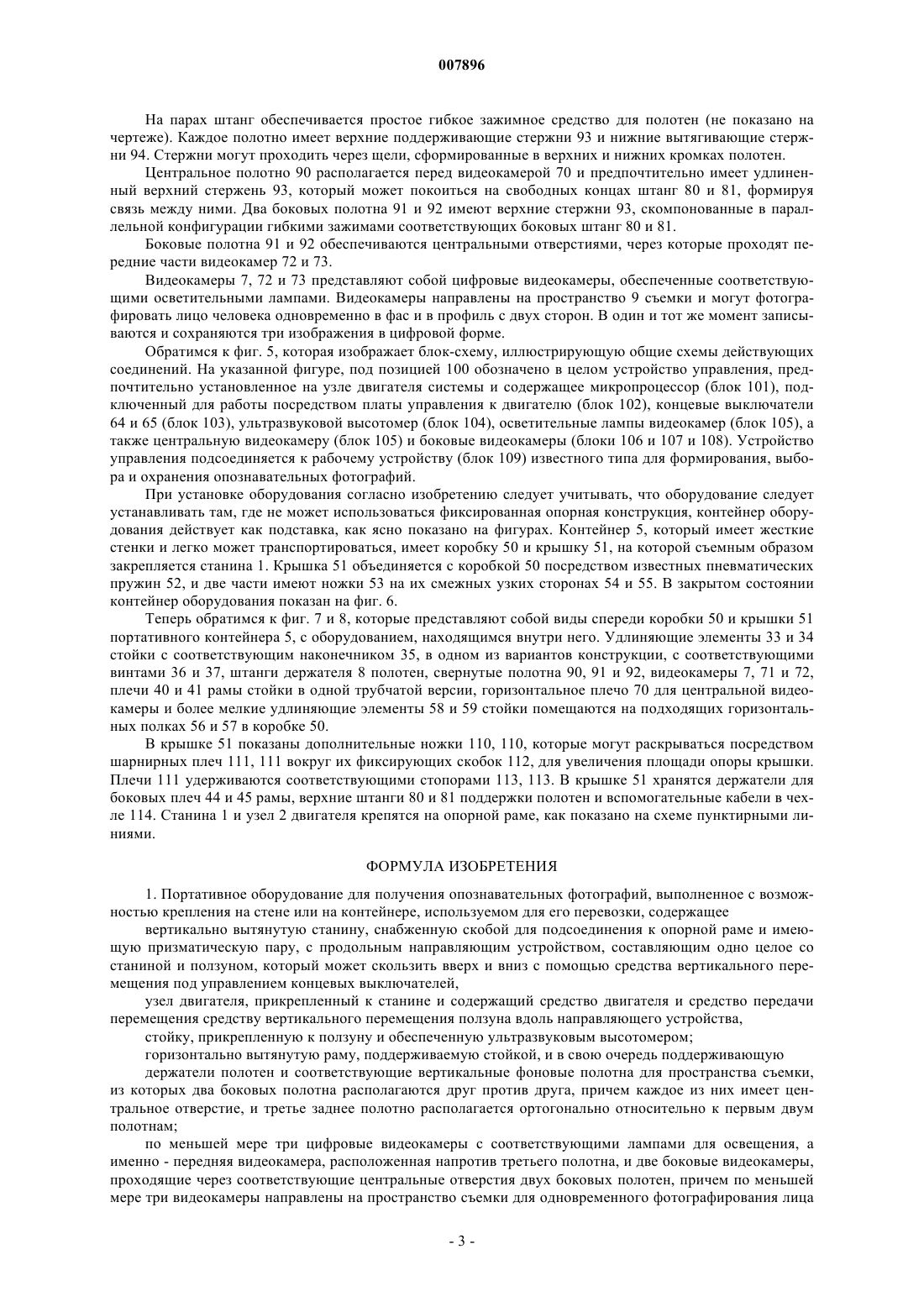

007896 Область техники, к которой относится изобретение Настоящее описание относится к портативному оборудованию для получения опознавательных фотографий, выполненному с возможностью закрепления на стене или на контейнере, используемом для его перевозки. Возрастающее требование безопасности в современном обществе делает устройство идентификации личности необходимым как никогда. Особенно в результате хорошо известных явлений миграции людей, все в большей степени обнаруживается, что лица, задержанные для обычной идентификации, не имеют документов. Возникает необходимость делать опознавательные фотографии задержанных лиц. Уровень техники Известно, что имеются центральные полицейские управления для идентификации личности, в которых также получают опознавательные фотографии, но их недостаточно для проведения подавляющего объема требуемой от них работы; указанная работа также влечет за собой транспортировку задержанных лиц в эти центральные управления. Сущность изобретения Чтобы решить упомянутую проблему, одна из задач настоящего изобретения заключается в обеспечении надежного и легко управляемого оборудования для получения опознавательных фотографий. Другая задача настоящего изобретения заключается в обеспечении оборудования для получения опознавательных фотографий, которое можно легко транспортировать в места, где оно требуется, и которое также можно использовать в фиксированном местоположении. Другая задача настоящего изобретения заключается в обеспечении возможности получения опознавательных фотографий без необходимости использования закрытых помещений. Еще одна задача настоящего изобретения заключается в возможности очень быстрого демонтирования и повторной сборки оборудования для получения опознавательных фотографий. Согласно настоящему изобретению обеспечивается портативное оборудование для получения опознавательных фотографий, которое выполнено с возможностью закрепления на стене или на контейнере,используемом для его перевозки, содержащее вертикально вытянутую станину, снабженную скобой для подсоединения к опорной раме и имеющую призматическую пару, с продольным направляющим устройством, составляющим одно целое со станиной и с ползуном, который может скользить вверх и вниз посредством средства вертикального перемещения под управлением концевых выключателей,узел двигателя, прикрепленный к станине и содержащий средство двигателя и средство передачи перемещения средству вертикального перемещения ползуна вдоль направляющего устройства,стойку, прикрепленную к ползуну и обеспеченную ультразвуковым высотомером; горизонтально вытянутую раму, поддерживаемую стойкой, и, в свою очередь, поддерживающую держатели полотен и соответствующие вертикальные фоновые полотна для пространства съемки, из которых два боковых полотна располагаются друг против друга, причем каждое из них имеет центральное отверстие, и третье заднее полотно располагается ортогонально относительно к первым двум полотнам; по меньшей мере три цифровые видеокамеры с соответствующими лампами для освещения, а именно: передняя видеокамера, расположенная напротив третьего полотна, и две боковые видеокамеры, проходящие через соответствующие центральные отверстия двух боковых полотен, причем по меньшей мере три видеокамеры ориентированы на пространство съемки для одновременного фотографирования лица человека в фас и в профиль с двух сторон, и для записи его в трех мгновенных изображениях в цифровой форме; устройство управления, содержащее: микропроцессор, подключенный для работы посредством платы управления к средству двигателя, а также концевые датчики, ультразвуковой высотомер, осветительные лампы видеокамер и сами видеокамеры, и соединенное к рабочему устройству для получения, выбора и сохранения опознавательных фотографий. Краткое описание чертежей В дальнейшем изобретение поясняется описанием конкретных вариантов его осуществления со ссылками на сопровождающие чертежи, на которых фиг. 1 - схематический вид сбоку варианта осуществления оборудования, прикрепляемого к неподвижной стене посредством рамы; фиг. 2 - схематический общий вид варианта осуществления оборудования, устанавливаемого на его транспортировочном контейнере; фиг. 3 - вид сверху вышеупомянутого оборудования фиг. 2; фиг. 4 - вид спереди, взятый в направлении стрелки F оборудования фиг. 2, с частями, показанными прозрачными для удобства объяснения; фиг. 5 - функциональная блок-схема оборудования согласно настоящему изобретению; фиг. 6 - общий вид закрытого контейнера оборудования; фиг. 7 - схематический вид спереди оборудования, частично разобранного и смонтированного в коробке его портативного контейнера, и фиг. 8 - схематический вид спереди оборудования, частично разобранного, причем остальная часть-1 007896 оборудования монтируется на крышке портативного контейнера, показанного на фиг. 7. Подробное описание предпочтительных вариантов осуществления изобретения Фиг. 1 и 2 иллюстрируют оборудование согласно первому варианту осуществления изобретения,смонтированного, соответственно, на стене (показан вид сбоку), и его транспортировочного контейнера(показан общим видом). В данной иллюстрации под позицией 1 обозначена вертикально вытянутая станина, а позицией 2 обозначен узел двигателя, позицией 3 обозначена стойка и позицией 4 обозначена горизонтально вытянутая рама для крепления видеокамер и фоновых полотен для формирования пространства съемки. Как показано со ссылкой на фиг. 3 и 4, которые иллюстрируют соответственно, вид сверху и вид спереди оборудования, смонтированный согласно изобретению на его контейнере, вертикально вытянутая станина 1 представляет собой сплющенный параллелепипед. Как показано на фиг. 1, станина 1 имеет поверхность 10, к которой прикрепляется соединительная скоба 11 для опорной рамы 12 на стене Р. Альтернативно, как показано на фиг. 2-4, станина 1 прикрепляется посредством соединительной скобы 11 к опорной раме 13 (показанной более четко на фиг. 2), формирующей часть конструкции контейнера 5 оборудования. Соединительная скоба 11, по существу сформированная в виде знака , для формирования пространства между станиной и опорной рамой, может быть смонтирована очень быстро посредством винтов 15 с накатанной головкой. Станина 1 имеет узкие вертикальные стороны 16, на которых монтируются соответствующие направляющие устройства 17, например, типа ласточкина хвоста. Станина 1 также имеет переднюю поверхность 18, на которой монтируется перемещающее устройство 6 для стойки 3, как поясняется далее. Узел 2 двигателя является единым со станиной 1, как показано более четко на фиг. 2 и 4. Узел 2 двигателя включает электрический двигатель (не показан), вал 20 которого выступает вперед. Ремень 21 проходит вокруг шкива 22, закрепленного на валу 20, и вокруг шкива 23, имеющего диаметр больший,чем у шкива 22, закрепляемого на валу 24, смонтированном на упомянутом узле 2 двигателя. Шкив 60 перемещающего устройства 6 стойки 3 монтируется на упомянутый вал 24, на конце, противоположном шкиву 23. Зубчатый ремень 61 изготавливается для прохождения вокруг шкива 60 и вокруг шкива 62, смонтированного на верхней части станины 1. Ползун 63 закрепляется на одной стороне зубчатого ремня 61 таким образом, чтобы он перемещался вверх и вниз с ремнем, согласно направлению вращения вала 20 двигателя узла 2 двигателя. Перемещение ползуна 63 управляется концевыми выключателями 64 и 65(схематически показаны на фиг. 2). Как показано на фиг. 3, ползун 63 имеет призматические элементы 66, входящие в зацепление с направляющими устройствами 17, типа ласточкина хвоста, станины 1. Основание стойки 3 прикрепляется к ползуну 63. Стойка 3, прикрепленная к ползуну 63, предпочтительно состоит из двух параллельных трубчатых элементов 30 и 31, удерживаемых вместе ползуном 63 и по меньшей мере одним подобным взаимосвязывающим элементом 32. Дополнительные трубчатые удлиняющие элементы 33 и 34 (фиг. 2 и 4) могут вставляться в трубчатые элементы 30 и 31, причем дополнительные элементы связываются между собой наконечником 35,прикрепленным к трубчатым элементам 33 и 34 винтами 36 и 37 с накатанной головкой. На стойке крепится ультразвуковой высотомер известного типа. Первая видеокамера 7 крепится на наконечнике 35 посредством задней опоры 70, с помощью винтов с накатанной головкой, указанных главным образом позицией 71. Наконечник 35 имеет противостоящие ортогональные соединители 38 и 39, в которые вставляются первые плечи 40 и 41 горизонтально вытянутой рамы 4. Плечи 40 и 41 изготавливаются отдельно в форме пары трубчатых элементов, вставленных в противостоящие соединители 38 и 39 наконечника 35, и удерживаемых там посредством винтов с накатанной головкой, указанных главным образом позицией 42. На торцах плеч 40 и 41 монтируются соединители, указанные главным образом позицией 43, для соединения под углом соответствующих вторых плеч 44 и 45, ортогональных к первым плечам горизонтальной рамы 4. Торцы плеч 44 и 45 удерживают соответствующие видеокамеры, а именно: вторую видеокамеру 72 и третью видеокамеру 73, расположенные вертикально и прикрепленные винтами 71 с накатанной головкой. Видеокамеры 72 и 73 являются боковыми видеокамерами. Вторые плечи 44 и 45 рамы 4 поддерживают держатели полотен, указанные главным образом позицией 8, и соответствующие вертикальные фоновые полотна, указанные позициями 90, 91 и 92, соответственно, для формирования пространства съемки в форме параллелепипеда, обозначенное позицией 9, на фиг. 2-4, внутри которого должно располагаться лицо человека для опознавательной фотографии. Каждый держатель 8 полотна содержит, по меньшей мере, пару верхних обращенных друг к другу штанг 80 и 81, поддерживаемых парой вертикальных уголковых стержней, обозначенных главным образом позициями 82 и 83. Нижние торцы уголковых стержней 82 и 83 вставляются в соответствующие отверстия, сформированные в боковых плечах 44 и 45, и их верхние торцы вставляются через отверстия,обозначенные главным образом позицией 84.-2 007896 На парах штанг обеспечивается простое гибкое зажимное средство для полотен (не показано на чертеже). Каждое полотно имеет верхние поддерживающие стержни 93 и нижние вытягивающие стержни 94. Стержни могут проходить через щели, сформированные в верхних и нижних кромках полотен. Центральное полотно 90 располагается перед видеокамерой 70 и предпочтительно имеет удлиненный верхний стержень 93, который может покоиться на свободных концах штанг 80 и 81, формируя связь между ними. Два боковых полотна 91 и 92 имеют верхние стержни 93, скомпонованные в параллельной конфигурации гибкими зажимами соответствующих боковых штанг 80 и 81. Боковые полотна 91 и 92 обеспечиваются центральными отверстиями, через которые проходят передние части видеокамер 72 и 73. Видеокамеры 7, 72 и 73 представляют собой цифровые видеокамеры, обеспеченные соответствующими осветительными лампами. Видеокамеры направлены на пространство 9 съемки и могут фотографировать лицо человека одновременно в фас и в профиль с двух сторон. В один и тот же момент записываются и сохраняются три изображения в цифровой форме. Обратимся к фиг. 5, которая изображает блок-схему, иллюстрирующую общие схемы действующих соединений. На указанной фигуре, под позицией 100 обозначено в целом устройство управления, предпочтительно установленное на узле двигателя системы и содержащее микропроцессор (блок 101), подключенный для работы посредством платы управления к двигателю (блок 102), концевые выключатели 64 и 65 (блок 103), ультразвуковой высотомер (блок 104), осветительные лампы видеокамер (блок 105), а также центральную видеокамеру (блок 105) и боковые видеокамеры (блоки 106 и 107 и 108). Устройство управления подсоединяется к рабочему устройству (блок 109) известного типа для формирования, выбора и охранения опознавательных фотографий. При установке оборудования согласно изобретению следует учитывать, что оборудование следует устанавливать там, где не может использоваться фиксированная опорная конструкция, контейнер оборудования действует как подставка, как ясно показано на фигурах. Контейнер 5, который имеет жесткие стенки и легко может транспортироваться, имеет коробку 50 и крышку 51, на которой съемным образом закрепляется станина 1. Крышка 51 объединяется с коробкой 50 посредством известных пневматических пружин 52, и две части имеют ножки 53 на их смежных узких сторонах 54 и 55. В закрытом состоянии контейнер оборудования показан на фиг. 6. Теперь обратимся к фиг. 7 и 8, которые представляют собой виды спереди коробки 50 и крышки 51 портативного контейнера 5, с оборудованием, находящимся внутри него. Удлиняющие элементы 33 и 34 стойки с соответствующим наконечником 35, в одном из вариантов конструкции, с соответствующими винтами 36 и 37, штанги держателя 8 полотен, свернутые полотна 90, 91 и 92, видеокамеры 7, 71 и 72,плечи 40 и 41 рамы стойки в одной трубчатой версии, горизонтальное плечо 70 для центральной видеокамеры и более мелкие удлиняющие элементы 58 и 59 стойки помещаются на подходящих горизонтальных полках 56 и 57 в коробке 50. В крышке 51 показаны дополнительные ножки 110, 110, которые могут раскрываться посредством шарнирных плеч 111, 111 вокруг их фиксирующих скобок 112, для увеличения площади опоры крышки. Плечи 111 удерживаются соответствующими стопорами 113, 113. В крышке 51 хранятся держатели для боковых плеч 44 и 45 рамы, верхние штанги 80 и 81 поддержки полотен и вспомогательные кабели в чехле 114. Станина 1 и узел 2 двигателя крепятся на опорной раме, как показано на схеме пунктирными линиями. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Портативное оборудование для получения опознавательных фотографий, выполненное с возможностью крепления на стене или на контейнере, используемом для его перевозки, содержащее вертикально вытянутую станину, снабженную скобой для подсоединения к опорной раме и имеющую призматическую пару, с продольным направляющим устройством, составляющим одно целое со станиной и ползуном, который может скользить вверх и вниз с помощью средства вертикального перемещения под управлением концевых выключателей,узел двигателя, прикрепленный к станине и содержащий средство двигателя и средство передачи перемещения средству вертикального перемещения ползуна вдоль направляющего устройства,стойку, прикрепленную к ползуну и обеспеченную ультразвуковым высотомером; горизонтально вытянутую раму, поддерживаемую стойкой, и в свою очередь поддерживающую держатели полотен и соответствующие вертикальные фоновые полотна для пространства съемки,из которых два боковых полотна располагаются друг против друга, причем каждое из них имеет центральное отверстие, и третье заднее полотно располагается ортогонально относительно к первым двум полотнам; по меньшей мере три цифровые видеокамеры с соответствующими лампами для освещения, а именно - передняя видеокамера, расположенная напротив третьего полотна, и две боковые видеокамеры,проходящие через соответствующие центральные отверстия двух боковых полотен, причем по меньшей мере три видеокамеры направлены на пространство съемки для одновременного фотографирования лица-3 007896 человека в фас и в профиль с двух сторон и для записи его в трех мгновенных изображениях в цифровой форме; устройство управления, содержащее микропроцессор, подключенный для работы через плату управления к средству двигателя, концевые датчики, ультразвуковой высотомер, осветительные лампы видеокамер и видеокамеры, и подсоединенное к рабочему устройству для получения, выбора и хранения опознавательных фотографий. 2. Портативное оборудование по п.1, отличающееся тем, что упомянутая вертикально вытянутая станина имеет форму сплющенного параллелепипеда, имеющего одну поверхность, противостоящую пространству съемки, к которой прикрепляется скоба для соединения к упомянутой опорной раме; стороны с направляющими устройствами типа ласточкина хвоста, входящими в зацепление с соответствующими профилями для скольжения ползуна; и одну поверхность, указывающую на пространство съемки, на котором монтируется средство вертикального перемещения в форме зубчатого ремня, составляющего одно целое с ползуном, проходящего вокруг соответствующих концевых шкивов. 3. Портативное оборудование по п.1, отличающееся тем, что средство двигателя узла двигателя содержит электрический двигатель, вал которого выступает из узла двигателя на противоположной стороне в пространство съемки, и средство передачи перемещения средству вертикального перемещения ползуна включает гибкую передачу между шкивом, составляющим одно целое с валом электрического двигателя,и шкивом, связанным с упомянутым средством перемещения. 4. Портативное оборудование по п.1, отличающееся тем, что стойка, прикрепленная на ползуне, состоит из двух параллельных трубчатых элементов, дополнительных трубчатых элементов, взаимосвязанных ползуном и по меньшей мере одним отличающимся поперечным элементом для придания жесткости, включая наконечник, несущий переднюю видеокамеру. 5. Портативное оборудование по п.1, отличающееся тем, что упомянутая горизонтально вытянутая рама содержит первые плечи, присоединенные сбоку к стойке и вытягивающиеся во вторые плечи, ортогональные к первым, каждое из которых несет боковую видеокамеру и соответствующие держатели полотен. 6. Портативное оборудование по пп.1 и 5, отличающееся тем, что каждый держатель полотна содержит, по меньшей мере, пару верхних обращенных друг к другу штанг, поддерживаемых соответствующими несколькими парами вертикальных стержней, с их нижними торцами, вставленными в упомянутые боковые плечи; боковые фоновые полотна, укрепленные наверху и внизу стержнями, удерживаемыми параллельно соответствующим боковым штангам, тогда как заднее полотно поддерживается концами штанг. 7. Портативное оборудование по п.1, отличающееся тем, что скоба для присоединения к опорной раме имеет форму знакаи подсоединяется к раме посредством винтов с накатанной головкой. 8. Портативное оборудование по п.1, отличающееся тем, что опорная рама станины прикрепляется к стене здания. 9. Портативное оборудование по п.1, отличающееся тем, что опорная рама станины прикрепляется к внутренней части крышки контейнера в форме сплющенного параллелепипеда с жесткими стенками,содержащего коробку, к которой шарнирно прикрепляется крышка, причем в открытом состоянии указанный контейнер действует как подставка для оборудования. 10. Портативное оборудование по п.9, отличающееся тем, что крышка и коробка контейнера соединяются между собой посредством пневматических пружин, причем коробка и крышка имеют ножки на своих смежных узких сторонах. 11. Портативное оборудование по п.9, отличающееся тем, что контейнер содержит на одной узкой стороне крышки дополнительные ножки, которые могут раскрываться посредством шарнирных скоб, для увеличения площади опоры. 12. Портативное оборудование по п.9, отличающееся тем, что коробка имеет полки для хранения удлиняющих элементов стойки, соответствующего наконечника, стержней, держащих полотна, полотен,видеокамер, плеч рамы стойки и горизонтального плеча для центральной видеокамеры. 13. Портативное оборудование по п.9, отличающееся тем, что крышка коробки вмещает боковые плечи рамы, верхние штанги поддержки полотен и вспомогательные кабели.

МПК / Метки

МПК: G03B 17/53, G03B 15/06
