Защитный элемент и ценный предмет
Формула / Реферат
1. Ценный предмет с полностью расположенным на его поверхности защитным элементом, который имеет термохромный слой, отличающийся тем, что указанный термохромный слой скомбинирован с дополнительным, оптически эффективным, создающим определенный эффект слоем с поддающимися визуальному и/или машинному контролю свойствами.
2. Ценный предмет по п.1, отличающийся тем, что создающий определенный эффект слой обладает люминесцирующими свойствами.
3. Ценный предмет по п.2, отличающийся тем, что создающий определенный эффект слой выполнен печатной краской, в состав которой входят люминесцентные пигменты, а также предпочтительно другие цветные пигменты.
4. Ценный предмет по п.1, отличающийся тем, что создающий определенный эффект слой представляет собой слой с направленной отражательной способностью.
5. Ценный предмет по п.4, отличающийся тем, что указанный слой с направленной отражательной способностью представляет собой полупрозрачный слой, который при его рассмотрении под разными углами зрения вызывает в отраженном свете различные цветовые ощущения.
6. Ценный предмет по п.5, отличающийся тем, что полупрозрачный слой содержит интерференционные или жидкокристаллические пигменты.
7. Ценный предмет по п.5, отличающийся тем, что полупрозрачный слой имеет рельефную структуру в виде дифракционной структуры, скомбинированной со светопроницаемым диэлектрическим слоем.
8. Ценный предмет по п.4, отличающийся тем, что слой с направленной отражательной способностью представляет собой металлический, предпочтительно алюминиевый, слой.
9. Ценный предмет по п.8, отличающийся тем, что металлический слой, по меньшей мере, на отдельных участках присутствует в виде растра.
10. Ценный предмет по п.8 или 9, отличающийся тем, что этот металлический слой имеет выемки или углубления, образующие символы и/или рисунки.
11. Ценный предмет по п.10, отличающийся тем, что в указанных выемках или углублениях предусмотрен металлический, предпочтительно алюминиевый, слой в виде растра.
12. Ценный предмет по п.10, отличающийся тем, что в указанных выемках или углублениях предусмотрен второй термохромный слой в виде символов и/или рисунков.
13. Ценный предмет по любому из пп.9-12, отличающийся тем, что растр представляет собой точечный или линейный растр.
14. Ценный предмет по любому из пп.8-13, отличающийся тем, что под металлическим слоем расположен слой с рельефной структурой в виде дифракционных структур.
15. Ценный предмет по любому из пп.1-14, отличающийся тем, что термохромный слой является сплошным.
16. Ценный предмет по любому из пп.1-14, отличающийся тем, что термохромный слой предусмотрен только на отдельных участках.
17. Ценный предмет по п.16, отличающийся тем, что термохромный слой выполнен в виде символов и/или рисунков.
18. Ценный предмет по п.16, отличающийся тем, что указанный термохромный слой скомбинирован, по меньшей мере, с одним дополнительным термохромным или визуально различимым слоем, при этом такие слои совместно образуют, взаимно дополняя друг друга, визуально различимую информацию.
19. Ценный предмет по любому из пп.1-18, отличающийся тем, что термохромный слой расположен над дополнительным слоем.
20. Ценный предмет по любому из пп.1-18, отличающийся тем, что термохромный слой расположен под дополнительным слоем.
21. Ценный предмет по п.20, отличающийся тем, что под термохромным слоем размещена информация в виде символов и/или рисунков.
22. Ценный предмет по п.21, отличающийся тем, что указанные символы и/или рисунки надпечатаны либо созданы с помощью лазера.
23. Ценный предмет по п.20 или 21, отличающийся тем, что указанные символы и/или рисунки обладают поддающимися визуальному и/или машинному контролю свойствами.
24. Ценный предмет по п.23, отличающийся тем, что указанные символы и/или рисунки выполнены из материала, обладающего люминесцентными или магнитными свойствами.
25. Ценный предмет по любому из пп.21-24, отличающийся тем, что указанные символы и/или рисунки имеют черный цвет.
26. Ценный предмет по любому из пп.1-25, отличающийся тем, что термохромный слой ниже некоторой заданной температуры является непрозрачным, а выше этой температуры является, по меньшей мере, полупрозрачным.
27. Ценный предмет по любому из пп.1-25, отличающийся тем, что термохромный слой ниже некоторой заданной температуры является полупрозрачным или прозрачным, а выше этой температуры является непрозрачным.
28. Ценный предмет по любому из пп.1-27, отличающийся тем, что защитный элемент представляет собой этикетку.
29. Ценный предмет по любому из пп.1-28, отличающийся тем, что он представляет собой защищенную от подделки бумагу, защищенный от подделки документ или упаковку.
30. Защитный элемент для защиты ценных предметов от подделки, имеющий термохромный слой, скомбинированный с полупрозрачным слоем, который при его рассмотрении под разными углами зрения вызывает в отраженном свете различные цветовые ощущения, при этом термохромный слой расположен под полупрозрачным слоем, отличающийся тем, что полупрозрачный слой имеет рельефную структуру в виде дифракционной структуры, скомбинированной со светопроницаемым диэлектрическим слоем, или содержит жидкокристаллические пигменты.
31. Защитный элемент по п.30, отличающийся тем, что термохромный слой ниже некоторой заданной температуры является непрозрачным, а выше этой температуры является, по меньшей мере, полупрозрачным.
32. Защитный элемент для защиты ценных предметов от подделки, имеющий термохромный слой, отличающийся тем, что указанный термохромный слой скомбинирован с металлическим слоем, который, по меньшей мере, на отдельных участках выполнен в виде растра.
33. Защитный элемент по п.32, отличающийся тем, что этот металлический слой имеет выемки или углубления, образующие символы и/или рисунки.

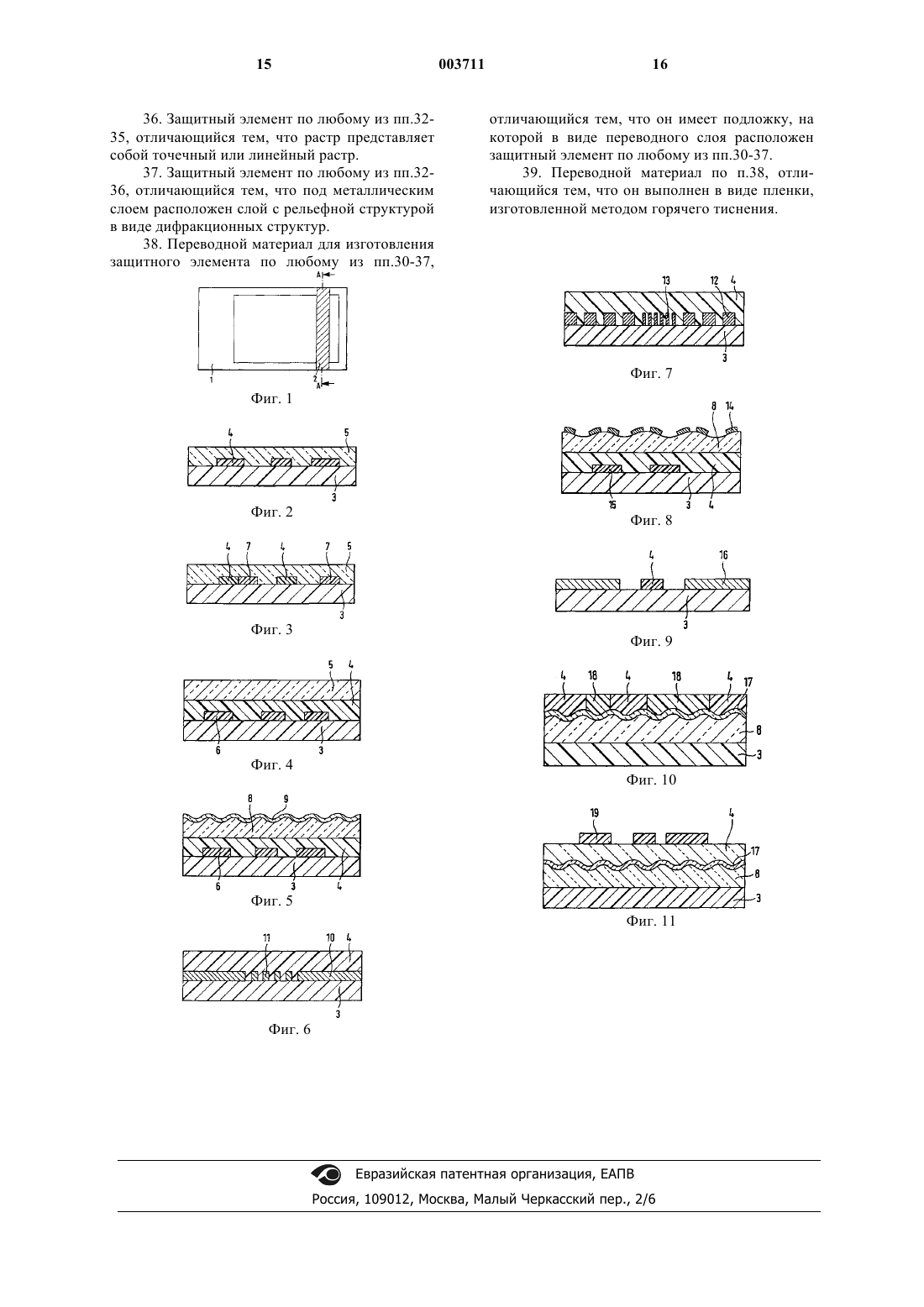

34. Защитный элемент по п.33, отличающийся тем, что в указанных выемках или углублениях предусмотрен металлический, предпочтительно алюминиевый, слой в виде растра.
35. Защитный элемент по п.33, отличающийся тем, что в выемках или углублениях предусмотрен второй термохромный слой, контуры которого имеют вид символов и/или рисунков.
36. Защитный элемент по любому из пп.32-35, отличающийся тем, что растр представляет собой точечный или линейный растр.
37. Защитный элемент по любому из пп.32-36, отличающийся тем, что под металлическим слоем расположен слой с рельефной структурой в виде дифракционных структур.
38. Переводной материал для изготовления защитного элемента по любому из пп.30-37, отличающийся тем, что он имеет подложку, на которой в виде переводного слоя расположен защитный элемент по любому из пп.30-37.
39. Переводной материал по п.38, отличающийся тем, что он выполнен в виде пленки, изготовленной методом горячего тиснения.
Текст
1 Настоящее изобретение относится к защитному элементу для защиты ценных предметов от подделки, имеющему термохромный слой. Изобретение относится также к самому ценному документу, защищенному от подделки документу или защищенной от подделки бумаге, которые снабжены подобным защитным элементом, а также к пленочному материалу,предназначенному для изготовления такого защитного элемента. Возможность применения термохромных материалов для защиты ценных документов известна уже давно. Так, например, в DT 2212350 описана защитная нить из прозрачного полимерного материала (пластика), имеющего пустоты. В этих пустотах находится жидкокристаллический материал, цвет которого при повышении или понижении температуры обратимо изменяется. Из ЕР 0608078 В 1 также известна защитная нить с термохромными свойствами. В этом случае такую нить выполняют из полимерного материала, снабжаемого оттиском или определенной маркировкой, получаемыми путем удаления на необходимых участках металлического покрытия. Поверх этого оттиска или негативной маркировки расположено термохромное покрытие, имеющее при нормальной температуре определенный цвет. При нагревании это термохромное покрытие становится бесцветным, благодаря чему находящаяся под ним маркировка становится видимой. В другом варианте можно также использовать термохромное покрытие,которое при нормальной температуре является бесцветным, а при нагревании приобретает некоторую окраску, скрывая тем самым находящуюся под ним маркировку. Такую защитную нить заделывают в защищаемую от подделки бумагу таким образом, что она на отдельных участках, называемых также "окошками", выходит непосредственно на поверхность этой бумаги. Однако недостаток подобных термохромных защитных нитей состоит в том, что они являются слишком узкими, а термохромный эффект проявляется лишь на относительно небольших по размеру участках, где нить выходит на поверхность бумаги, и поэтому оптический эффект, обусловленный изменением термохромным материалом своего цвета, визуально практически незаметен. По этой причине подобные защитные элементы не обеспечивают высокую степень защиты от подделки. Исходя из вышеизложенного, в основу настоящего изобретения была положена задача разработать защитный элемент, который обеспечивал бы высокую степень защиты от подделки и который был бы лишен недостатков, присущих известным из уровня техники решениям. Указанная задача решается с помощью отличительных признаков независимых пунктов формулы изобретения. Предпочтительные вари 003711 2 анты осуществления изобретения представлены в зависимых пунктах формулы. Согласно изобретению защитный элемент полностью расположен на поверхности защищаемого с его помощью предмета и скомбинирован с создающим определенный эффект слоем с поддающимися визуальному и/или машинному контролю свойствами. Поскольку защитный элемент полностью расположен на поверхности предмета, его можно выполнить значительно большего по занимаемой им площади размера,что благодаря большой площади позволяет сделать более заметным изменение цвета термохромного материала. Комбинирование с создающим определенный эффект слоем, который может обладать дополнительными поддающимися визуальному и/или машинному контролю свойствами, позволяет дополнительно повысить степень защиты защитного элемента от подделки. Связано это с тем, что подобные создающие определенный эффект слои либо являются сложными в изготовлении, либо материалы для их изготовления не поступают в открытую продажу. Для получения подобных, создающих определенный эффект слоев можно, например,использовать особые люминесцентные или магнитные вещества, примешиваемые, например, к печатной краске. Очевидно, что в состав печатной краски могут входить и иные цветные пигменты. Такую краску предпочтительно наносить в виде некоторого узора, рисунка или буквенно-цифровых символов или знаков. В другом варианте создающий определенный эффект слой может представлять собой также слой с направленной отражательной способностью, например полупрозрачный слой,который при его рассмотрении под разными углами зрения вызывает в отраженном свете различные цветовые ощущения. Подобными оптически переменными свойствами обладают,например, интерференционные или жидкокристаллические пигменты, которые можно добавлять к прозрачному связующему или в материал прозрачного полимерного слоя. Однако оптически переменный эффект можно получить и с помощью прозрачных структур, образующих дифракционные решетки. С этой целью полупрозрачному или прозрачному слою, предпочтительно лаковому слою, придают рельефную структуру в виде дифракционной структуры. Затем рельефную структуру комбинируют со светопроницаемым диэлектрическим слоем,чтобы создаваемый дифракционной структурой оптически переменный эффект можно было видеть в отраженном свете. При этом одновременно благодаря прозрачности обоих этих слоев можно также видеть расположенную под дифракционной структурой информацию. В другом варианте слой с направленной отражательной способностью можно также вы 3 полнить в виде металлического, предпочтительно алюминиевого, слоя. При этом такой металлический слой может быть либо сплошным,либо, по меньшей мере, на некоторых участках может быть выполнен в виде растра. Кроме того, этот металлический слой может иметь выемки или углубления в виде различного рода символов, узоров или рисунков, при этом внутри таких выемок или углублений также может быть предусмотрен металлический слой в виде растра. Этот второй металлический слой предпочтительно также представляет собой алюминиевый слой. Иными словами, в соответствии с особым вариантом выполнения изобретения слой с направленной отражательной способностью может быть образован выполненным из металла растром с заданной величиной его точек и линиатурой, имеющим участки с варьирующейся линиатурой и/или величиной растровых точек. Подобный подход позволяет предусмотреть в отражающем слое читабельные символы, знаки, узоры, рисунки и т.п. Очевидно,что элементами растра необязательно должны быть растровые точки. Такие элементы могут представлять собой также линии или иные геометрические фигуры. В соответствии с другим вариантом в выемках или углублениях отражающего слоя могут быть расположены выполненные термохромным материалом символы, знаки, узоры или рисунки. Предпочтительно, чтобы температура, при которой этот термохромный слой изменяет свой цвет, отличалась от температуры изменения цвета первого термохромного слоя. Помимо этого металлический слой можно скомбинировать еще с одним слоем, поверхности которого придана рельефная структура в виде дифракционной структуры. Согласно изобретению существует также возможность варьировать параметры и самого предлагаемого термохромного слоя. Так, например, этот термохромный слой может быть либо сплошным, либо присутствовать только на отдельных участках, предпочтительно в виде символов или рисунков. Другая возможность состоит в комбинировании этого термохромного слоя, по меньшей мере, еще с одним термохромным или с визуально различимым слоем таким образом, чтобы оба этих слоя совместно образовывали или воспроизводили, взаимно дополняя друг друга, визуально различимую информацию В зависимости от свойств создающего определенный эффект слоя термохромный слой может располагаться либо под, либо над ним. Если термохромный слой расположен под светопроницаемым, создающим определенный эффект слоем, то под термохромным слоем может располагаться дополнительная информация в виде символов и/или рисунков. Такая информация в свою очередь может быть надпечатана либо создана с помощью лазера. Предпочти 003711 4 тельно, чтобы эта информация имела черный цвет. Однако для представления подобной информации возможны и иные цветовые решения. Кроме того, эта информация может обладать поддающимися визуальному и/или машинному контролю свойствами, такими как люминесцентные или магнитные свойства. Для получения термохромного слоя предпочтительно использовать термохромные материалы, которые ниже некоторой заданной температуры являются непрозрачными, а выше этой температуры являются, по меньшей мере,просвечивающими. Для применения с определенными целями может оказаться целесообразным использовать термохромные материалы,обладающие диаметрально противоположным набором свойств, т.е. материалы, которые ниже некоторой заданной температуры являются просвечивающими или прозрачными, а выше этой температуры являются непрозрачными. Температура изменения термохромными материалами их оптических свойств предпочтительно превышает окружающую температуру, например лежит в интервале от 25 до 60 С, предпочтительно от 30 до 60 С. Отдельные слои защитного элемента можно либо наносить непосредственно на сам ценный предмет, либо сначала подготавливать на отдельном носителе или подложке. В последнем случае защитный элемент может быть выполнен, например, в виде самонесущей этикетки. В другом варианте существует также возможность изготавливать защитный элемент в виде переводного материала, выполняя на пригодной для этой цели подложке, подаваемой в непрерывном режиме, многослойную структуру, образующую в последующем защитный элемент. Затем такую многослойную структуру с приданием ей необходимого контура переносят с этой подложки с помощью клея на ценный предмет. Для этой цели предпочтительно использовать термоклей. Для придания защитному элементу требуемого контура можно либо предусматривать клеевой слой только на предназначенных для переноса участках, либо активировать клей, например термоклей, только на этих, предназначенных для переноса участках. Ценный предмет, на который наносят защитный элемент, может представлять собой,например, защищенную от подделки бумагу,защищенный от подделки документ или же упаковку. Очевидно, что предлагаемым в изобретении защитным элементом можно снабжать и иные предметы, которые необходимо защитить от подделки. Другие преимущества и отличительные особенности изобретения более подробно рассмотрены ниже на примере некоторых вариантов его выполнения со ссылкой на прилагаемые чертежи, на которых показано 5 на фиг. 1 - защищенный от подделки документ с предлагаемым в изобретении защитным элементом и на фиг. 2-11 - различные варианты выполнения защищенного от подделки документа в разрезе. Ниже предлагаемое в изобретении решение для наглядности более подробно рассмотрено на примере банкноты. Подобная выполненная из бумаги или полимерного материала банкнота 1 показана на фиг. 1 и имеет проходящий по всей ее ширине защитный элемент 2 в форме полосы. Очевидно,что такая банкнота 1 может иметь и другие защитные элементы или признаки, такие как водяные знаки, печатные изображения, полученные печатанием со стальных гравюр, защитные нити, люминесцирующие либо магнитные надпечатки и т.п. Защитный элемент 2 имеет термохромный слой, который скомбинирован с создающим определенный эффект слоем, который в свою очередь имеет поддающиеся визуальному и/или машинному контролю свойства. Защитный элемент 2 полностью расположен на поверхности банкноты 1, что позволяет сделать визуально хорошо различимым изменение цвета предпочтительно сплошного термохромного слоя. Помимо термохромного и создающего определенный эффект слоев защитный элемент 2 может иметь также другие слои, которые индивидуально или в сочетании с другими слоями защитного элемента создают дополнительные визуально различимые оптические эффекты. Для более наглядного представления многослойной структуры защитного элемента 2 ниже со ссылкой на фиг. 2-10, где банкнота 1 показана в сечении плоскостью А-А, более подробно рассмотрены некоторые предпочтительные варианты выполнения изобретения. Согласно фиг. 2 на бумажную или полимерную подложку или основу 3 банкноты 1,имеющую белую или светлую собственную окраску, нанесен термохромный оттиск 4 в виде символов, знаков, узоров или рисунков. Поверх термохромного слоя 4 расположен полупрозрачный слой 5 с направленной отражательной способностью, который при его рассмотрении под разными углами зрения вызывает в отраженном свете различные цветовые ощущения. Подобное свойство называют "оптически переменным" эффектом. Такой слой 5 может, например, представлять собой слой печатной краски, состоящей из прозрачного связующего,к которому примешаны интерференционные или жидкокристаллические пигменты. Поскольку подобные пигменты являются прозрачными и не имеют либо имеют лишь незначительную собственную окраску, визуально различимое оптическое впечатление, создаваемое этими пигментами, в значительной степени зависит от находящегося под ними фона. На 6 белом или светлом фоне, обладающем диффузным отражением, такие пигменты практически не видны, поскольку диффузно отраженный рассеянный свет подавляет основанный на интерференции оптически переменный эффект. Однако на темном фоне создаваемые этими пигментами "переливы" цвета проявляются наиболее ярко, поскольку такой фон поглощает прошедшее сквозь них излучение. По этой причине для выполнения слоя 4 предпочтительно используют термохромный материал, который при нормальной окружающей температуре является непрозрачным и имеет темную, преимущественно черную, собственную окраску. В этом случае оптически переменный эффект, создаваемый слоем 5, наиболее ярко проявляется в зоне термохромного слоя 4,благодаря чему воспроизводимые этим термохромным слоем 4 знаки или символы становятся видимыми. Когда температура термохромного слоя 4 превышает температуру, при которой происходит изменение его цвета, этот слой предпочтительно становится бесцветным или изменяет свой цвет на значительно более светлый, в результате чего указанные знаки или символы становятся более не видимыми или не различимыми. Обратный эффект проявляется при использовании термохромного материала, который при нормальной окружающей температуре является светлым или прозрачным и становится непрозрачным, предпочтительно черным, лишь при температуре, превышающей некоторую температуру его активации. В показанном на фиг. 3 варианте на основу 3 нанесены термохромный оттиск 4 и дополнительный оттиск 7. Над ними аналогично показанному на фиг. 2 варианту расположен прозрачный (светопроницаемый) слой 5 с оптическими переменными свойствами. Совместно оттиск 4 и оттиск 7, дополняя друг друга, воспроизводят некоторую информацию, представляющую собой текст, графическое изображение,рисунок и т.п. Оттиск 7 не обладает термохромными свойствами, однако его визуально воспринимаемый цвет может не отличаться от цвета термохромного слоя 4. Оттиск 4 предпочтительно выполнен с использованием термохромного материала, который при нормальной окружающей температуре является непрозрачным и имеет темную собственную окраску. Оттиск 7 также имеет темную окраску, в результате чего обладающий оптически переменными свойствами слой 5 четко различим лишь на участках расположения оттисков 4, 7, что тем самым позволяет визуально различать воспроизводимую этими оттисками 4, 7 информацию. При нагревании защитного элемента до температуры, превышающей температуру изменения цвета термохромного материала, та часть информации, которая воспроизводится оттиском 4, становится невидимой, по 7 скольку термохромный слой 4 становится бесцветным или приобретает иную, значительно более светлую окраску. В данном варианте также можно создавать обратный эффект, использовав термохромный материал, который при комнатной температуре является бесцветным или имеет светлую собственную окраску и становится непрозрачным,соответственно темным лишь при температуре,превышающей температуру изменения его цвета. У показанной на фиг. 4 многослойной структуры на ее основу 3 на первой стадии наносят темный, предпочтительно черный, оттиск 6. Поверх этого оттиска 6 сплошным слоем 4 наносят термохромный материал, а затем на него наносят полупрозрачный слой 5 с оптически переменными свойствами. Если для получения термохромного слоя 4 также использовать материал, который при нормальной окружающей температуре является темным и непрозрачным, то слой 5 с оптическими переменными свойствами будет выглядеть на его фоне в виде слоя с переливающимися красками. При температуре, превышающей температуру изменения цвета термохромного материала, слой 4 становится прозрачным, а слой 5 с оптически переменными свойствами остается хорошо различимым лишь на участках, на которых под ним расположены знаки, образованные оттиском 6. Тем самым появляется возможность создавать информацию, которая становится видимой лишь при температуре, превышающей температуру изменения цвета термохромного материала. Очевидно, что и в этом варианте можно создавать обратный эффект, использовав термохромный материал, который становится непрозрачным только при температуре, превышающей температуру изменения его цвета. В этом случае при нормальной окружающей температуре видимыми будут только знаки, воспроизводимые оттиском 6 и воспринимаемые в виде информации с оптически переменными свойствами. При температуре, превышающей температуру активации термохромного материала, подобные знаки становятся невидимыми, поскольку термохромный слой становится непрозрачным, и поэтому весь слой 5 воспринимается как слой с оптически переменными свойствами. В показанном на фиг. 5 варианте вместо обозначенного на фиг. 4 позицией 5 создающего определенный эффект слоя используется комбинация слоев 8 и 9. Слой 8 представляет собой прозрачный лаковый или полимерный (пластиковый) слой, на поверхности которого имеется полученная тиснением рельефная структура в виде дифракционной структуры. Эта рельефная структура используется в сочетании с тонким,также прозрачным диэлектрическим отражающим слоем 9, показатель преломления которого согласован с показателем преломления слоя 8 таким образом, чтобы, с одной стороны, ди 003711 8 фракционную структуру можно было видеть в отраженном свете, а с другой стороны, одновременно обеспечить прозрачность этой дифракционной структуры. Аналогично уже рассмотренным выше при описании фиг. 2 интерференционным или жидкокристаллическим пигментам дифракционная структура благодаря прозрачности не различима или лишь слабо различима на светлом фоне, тогда как на темном фоне она хорошо различима. Поэтому в показанном на фиг. 5 варианте проявляются те же оптические эффекты, что и уже рассмотренные выше при описании фиг. 4. В остальном в показанных на фиг. 2 и 3 вариантах вместо слоя 5 также можно использовать комбинацию тисненого слоя 8 и диэлектрического отражающего слоя 9. На фиг. 6 показан следующий вариант выполнения предлагаемого в изобретении ценного документа. В этом варианте на основу 3 нанесен металлический или имеющий металлический блеск слой 10, который, по меньшей мере, на отдельных участках выполнен в виде растра 11. При этом растрированные участки 11 могут иметь вид символов, знаков, узоров, графических изображений, рисунков и т.п. Над слоем 10 расположен сплошной термохромный слой 4. В зависимости от используемого термохромного материала слой 10 видим либо при комнатной температуре, либо при температуре,превышающей температуру изменения цвета термохромного слоя 4. На фиг. 7 представлен сходный вариант выполнения изобретения. В этом случае металлический, соответственно обладающий металлическим блеском слой полностью выполнен в виде растра. При этом такой слой состоит из фонового растра 12 с некоторой заданной величиной растровых точек, соответственно некоторой заданной линиатурой растра и, по меньшей мере, одного отдельного участка 13, на котором растр имеет меньшую линиатуру, соответственно меньшую величину растровых точек. Подобное варьирование параметров растра позволяет воспроизводить визуально читабельную информацию, которая становится видимой при определенных температурах в зависимости от используемого термохромного материала, из которого выполнен слой 4. Показанные на фиг. 6 и 7 растрированные слои 10, 11, 12, 13 могут использоваться в сочетании с тисненым слоем. Подобный вариант выполнения показан на фиг. 8. В этом случае равномерно растрированный металлический слой 14 образует отражающий слой для расположенной под ним дифракционной структуры,полученной тиснением прозрачного лакового слоя 8. В промежутках или пробелах между элементами растра растрированного слоя 14 видна расположенная под ним информация. Под тисненым слоем 8 предусмотрены сплошной термохромный слой 4 и оттиск 15, при этом та 9 кой оттиск 15 выполнен непосредственно на основе 3. При использовании непрозрачного при комнатной температуре термохромного слоя 4 дифракционная структура различима при нормальных условиях в отраженном свете. Одновременно благодаря светопроницаемости и тем самым полупрозрачности дифракционной структуры визуально различим и цвет термохромного слоя 4. При нагреве защитного элемента до температуры, превышающей температуру изменения цвета термохромного слоя 4,этот слой также становится светопроницаемым,что позволяет увидеть и прочитать информацию 15 сквозь растрированный слой 14. При использовании же для получения слоя 4 прозрачного (просвечивающего) при комнатной температуре термохромного материала проявляется обратный эффект, при котором информация 15 при температуре, превышающей температуру изменения цвета термохромного слоя 4, становится невидимой. В рассмотренных выше вариантах величину, соответственно плотность растровых точек можно выбирать в соответствии с конкретными требованиями. В качестве элементов растра необязательно использовать точки. Так, например,с этой целью можно использовать иные геометрические фигуры, такие как линии, квадраты,треугольники и т.п. В показанном на фиг. 9 варианте на основу 3 нанесен создающий определенный эффект слой 16, предпочтительно металлический слой,имеющий выемки (углубления), образующие символы, знаки, узоры, рисунки, графические изображения и т.п. В этих выемках расположен термохромный слой 4, который также воспроизводит некоторую информацию. Эта информация по своему содержанию может соответствовать информации, воспроизводимой самими выемками, и располагаться конгруэнтно ей. В соответствии с предпочтительным вариантом для получения термохромного слоя 4 используют материал, который при комнатной температуре является просвечивающим или прозрачным. При этом информация, воспроизводимая слоем 4, становится читабельной лишь при температуре, превышающей температуру изменения цвета термохромного материала. Так,например, в этом случае при нагревании на участке расположения выемок может проявляться надпись "valid" ("подлинный"). В другом варианте над слоем 16 можно предусмотреть еще один сплошной термохромный слой, который, например, при комнатной температуре является непрозрачным и лишь при температуре, превышающей температуру изменения его цвета, становится бесцветным или просвечивающим. При этом температура, при которой изменяется цвет этого дополнительного слоя, предпочтительно несколько ниже соответствующей температуры изменения цвета слоя 4,и поэтому при нагревании до температуры, пре 003711 10 вышающей первую температуру изменения цвета, сплошной термохромный слой становится прозрачным или просвечивающим, делая видимыми расположенные под ним слои 16, 4. При дальнейшем нагревании в зависимости от свойств термохромного материала, из которого выполнен слой 4, проявляется воспроизводимая слоем 4 информация либо такая информация исчезает или изменяет свой цвет. Альтернативно или дополнительно под слоем 16 можно также предусмотреть еще один оттиск, который, по меньшей мере, на отдельных участках может обладать термохромными свойствами. В показанном на фиг. 10 варианте на основу 3 сначала наносят тисненый слой 8, а также отражающий слой 17, функция которого состоит в том, чтобы обеспечить возможность визуального различения в отраженном свете дифракционной структуры, выполненной в тисненом слое 8. На отражающий слой 17 нанесен, по меньшей мере, один термохромный слой 4 в виде некоторой информации. Промежутки между участками, воспроизводящими такую информацию, заполнены красочным слоем 18, который имеет тот же цвет, что и термохромный слой 4, в результате чего при комнатной температуре создается впечатление сплошного покрытия равномерной окраски. В этом случае лишь при нагревании до температуры, превышающей температуру изменения цвета термохромного слоя 4, этот слой становится, по меньшей мере, просвечивающим, делая различимой расположенную под ним дифракционную структуру. Поскольку дифракционные участки по своей форме соответствуют контуру элементов воспроизводимой термохромным слоем 4 информации, такая информация также становится различимой. Согласно фиг. 11 непосредственно на основе 3 также выполнен тисненый слой 8, скомбинированный с отражающим слоем 17. Поверх отражающего слоя 17 нанесен сплошной термохромный слой 4. В завершение на термохромном слое 4 выполнен еще один оттиск 19. В данном варианте также предпочтительно использовать термохромный материал, который при комнатной температуре является непрозрачным. При этом расположенная под этим термохромным материалом дифракционная структура становится видимой лишь при нагревании до температуры, превышающей температуру изменения его цвета. Слой 4 и оттиск 19 также могут иметь либо одинаковый, либо различный цвет. Этот вариант выполнения пригоден, например, и для защиты полосы, на которой проставляется подпись. В этом случае такая полоса для простановки подписи имеет тисненый слой 8, отражающий слой 17 и сплошное термохромное покрытие 4. Функцию оттиска 19 при этом выполняет подпись пользователя. Для проверки 11 подлинности такой полосы с подписью активируют термохромный слой, который при этом становится прозрачным или просвечивающим, в результате чего находящаяся под подписью дифракционная структура становится визуально различимой. Упомянутые в рассмотренных выше вариантах дифракционные структуры могут представлять собой голограммы либо любые иные решетчатые структуры типа, например, пиксельграмм, Kinegram и т.п. Помимо этого существует также возможность придавать термохромному слою 4 и/или,по меньшей мере, одному из вышеописанных красочных слоев 6, 7, 15, 18, 19 дополнительные, поддающиеся визуальному и/или машинному контролю свойства, такие как электропроводность, магнетизм, люминесценция и т.п. Так,например, для придания конкретному оттиску электропроводных свойств вполне достаточно добавить в состав используемых для его получения печатных красок достаточное количество сажевых пигментов. Поскольку во многих рассмотренных выше вариантах нетермохромные оттиски также должны обладать темной, предпочтительно черной, собственной окраской, им достаточно просто придать магнитные свойства,использовав вместо цветных пигментов магнитные пигменты темного цвета. Термохромный слой можно также выполнять из нескольких термохромных материалов,изменяющих свой цвет при различных температурах. Кроме того, существует также возможность выполнять термохромный слой из нескольких красочных слоев, каждый из которых состоит из различных термохромных материалов, изменяющих свой цвет при различных температурах. Поскольку в некоторых случаях могут возникнуть сложности с нанесением слоев в необходимой последовательности непосредственно на ценный предмет, может оказаться целесообразным, по меньшей мере, частично подготавливать многослойную структуру, образующую защитный элемент, в виде переводного материала на соответствующей подложке. Подобный подход целесообразен прежде всего при использовании дифракционных структур, комбинируемых с отражающим слоем, поскольку отражающий слой при любых условиях наносят напылением в вакууме, а технологией получения металлических растровых структур в зависимости от конкретно применяемого метода удаления металлического покрытия на необходимых участках предусмотрены особые технологические операции, такие как травление или промывка. По этой причине целесообразно выполнять, по меньшей мере, дифракционные структуры и относящийся к ним отражающий слой в виде изготавливаемой методом горячего тиснения пленки и объединять ее в последующем с точным соблюдением приводки с остальными 12 слоями защитного элемента на ценном предмете. При подготовке всей образующей защитный элемент последовательности слоев в виде переводного материала на соответствующей подложке следует учитывать, что слои показанной на соответствующих чертежах многослойной структуры необходимо наносить на полосуподложку переводного материала в обратной последовательности. При этом многослойную структуру защитного элемента можно предварительно изготавливать ее нанесением на непрерывную полосу-подложку или же сразу изготавливать с окончательным контуром, используемым в качестве защитного элемента. Для закрепления защитного элемента при его переносе на защищаемый ценный предмет при этом используется клеевой слой, наносимый либо на ценный предмет, либо на самый верхний слой переводного материала. После переноса полосуподложку удаляют с переводного материала, в результате чего на защищаемом ценном предмете остается только сам защитный элемент с рассмотренной выше многослойной структурой. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ценный предмет с полностью расположенным на его поверхности защитным элементом, который имеет термохромный слой, отличающийся тем, что указанный термохромный слой скомбинирован с дополнительным, оптически эффективным,создающим определенный эффект слоем с поддающимися визуальному и/или машинному контролю свойствами. 2. Ценный предмет по п.1, отличающийся тем, что создающий определенный эффект слой обладает люминесцирующими свойствами. 3. Ценный предмет по п.2, отличающийся тем, что создающий определенный эффект слой выполнен печатной краской, в состав которой входят люминесцентные пигменты, а также предпочтительно другие цветные пигменты. 4. Ценный предмет по п.1, отличающийся тем, что создающий определенный эффект слой представляет собой слой с направленной отражательной способностью. 5. Ценный предмет по п.4, отличающийся тем, что указанный слой с направленной отражательной способностью представляет собой полупрозрачный слой, который при его рассмотрении под разными углами зрения вызывает в отраженном свете различные цветовые ощущения. 6. Ценный предмет по п.5, отличающийся тем, что полупрозрачный слой содержит интерференционные или жидкокристаллические пигменты. 7. Ценный предмет по п.5, отличающийся тем, что полупрозрачный слой имеет рельефную структуру в виде дифракционной структуры, 13 скомбинированной со светопроницаемым диэлектрическим слоем. 8. Ценный предмет по п.4, отличающийся тем, что слой с направленной отражательной способностью представляет собой металлический, предпочтительно алюминиевый, слой. 9. Ценный предмет по п.8, отличающийся тем, что металлический слой, по меньшей мере,на отдельных участках присутствует в виде растра. 10. Ценный предмет по п.8 или 9, отличающийся тем, что этот металлический слой имеет выемки или углубления, образующие символы и/или рисунки. 11. Ценный предмет по п.10, отличающийся тем, что в указанных выемках или углублениях предусмотрен металлический, предпочтительно алюминиевый, слой в виде растра. 12. Ценный предмет по п.10, отличающийся тем, что в указанных выемках или углублениях предусмотрен второй термохромный слой в виде символов и/или рисунков. 13. Ценный предмет по любому из пп.9-12,отличающийся тем, что растр представляет собой точечный или линейный растр. 14. Ценный предмет по любому из пп.8-13,отличающийся тем, что под металлическим слоем расположен слой с рельефной структурой в виде дифракционных структур. 15. Ценный предмет по любому из пп.1-14,отличающийся тем, что термохромный слой является сплошным. 16. Ценный предмет по любому из пп.1-14,отличающийся тем, что термохромный слой предусмотрен только на отдельных участках. 17. Ценный предмет по п.16, отличающийся тем, что, термохромный слой выполнен в виде символов и/или рисунков. 18. Ценный предмет по п.16, отличающийся тем, что указанный термохромный слой скомбинирован, по меньшей мере, с одним дополнительным термохромным или визуально различимым слоем, при этом такие слои совместно образуют, взаимно дополняя друг друга,визуально различимую информацию. 19. Ценный предмет по любому из пп.1-18,отличающийся тем, что термохромный слой расположен над дополнительным слоем. 20. Ценный предмет по любому из пп.1-18,отличающийся тем, что термохромный слой расположен под дополнительным слоем. 21. Ценный предмет по п.20, отличающийся тем, что под термохромным слоем размещена информация в виде символов и/или рисунков. 22. Ценный предмет по п.21, отличающийся тем, что указанные символы и/или рисунки надпечатаны либо созданы с помощью лазера. 23. Ценный предмет по п.20 или 21, отличающийся тем, что указанные символы и/или рисунки обладают поддающимися визуальному и/или машинному контролю свойствами. 14 24. Ценный предмет по п.23, отличающийся тем, что указанные символы и/или рисунки выполнены из материала, обладающего люминесцентными или магнитными свойствами. 25. Ценный предмет по любому из пп.2124, отличающийся тем, что указанные символы и/или рисунки имеют черный цвет. 26. Ценный предмет по любому из пп.1-25,отличающийся тем, что термохромный слой ниже некоторой заданной температуры является непрозрачным, а выше этой температуры является, по меньшей мере, полупрозрачным. 27. Ценный предмет по любому из пп.1-25,отличающийся тем, что термохромный слой ниже некоторой заданной температуры является полупрозрачным или прозрачным, а выше этой температуры является непрозрачным. 28. Ценный предмет по любому из пп.1-27,отличающийся тем, что защитный элемент представляет собой этикетку. 29. Ценный предмет по любому из пп.1-28,отличающийся тем, что он представляет собой защищенную от подделки бумагу, защищенный от подделки документ или упаковку. 30. Защитный элемент для защиты ценных предметов от подделки, имеющий термохромный слой, скомбинированный с полупрозрачным слоем, который при его рассмотрении под разными углами зрения вызывает в отраженном свете различные цветовые ощущения, при этом термохромный слой расположен под полупрозрачным слоем, отличающийся тем, что полупрозрачный слой имеет рельефную структуру в виде дифракционной структуры, скомбинированной со светопроницаемым диэлектрическим слоем, или содержит жидкокристаллические пигменты. 31. Защитный элемент по п.30, отличающийся тем, что термохромный слой ниже некоторой заданной температуры является непрозрачным, а выше этой температуры является, по меньшей мере, полупрозрачным. 32. Защитный элемент для защиты ценных предметов от подделки, имеющий термохромный слой, отличающийся тем, что указанный термохромный слой скомбинирован с металлическим слоем, который, по меньшей мере, на отдельных участках выполнен в виде растра. 33. Защитный элемент по п.32, отличающийся тем, что этот металлический слой имеет выемки или углубления, образующие символы и/или рисунки. 34. Защитный элемент по п.33, отличающийся тем, что в указанных выемках или углублениях предусмотрен металлический, предпочтительно алюминиевый, слой в виде растра. 35. Защитный элемент по п.33, отличающийся тем, что в выемках или углублениях предусмотрен второй термохромный слой, контуры которого имеют вид символов и/или рисунков. 36. Защитный элемент по любому из пп.3235, отличающийся тем, что растр представляет собой точечный или линейный растр. 37. Защитный элемент по любому из пп.3236, отличающийся тем, что под металлическим слоем расположен слой с рельефной структурой в виде дифракционных структур. 38. Переводной материал для изготовления защитного элемента по любому из пп.30-37, 16 отличающийся тем, что он имеет подложку, на которой в виде переводного слоя расположен защитный элемент по любому из пп.30-37. 39. Переводной материал по п.38, отличающийся тем, что он выполнен в виде пленки,изготовленной методом горячего тиснения.
МПК / Метки
МПК: D21H 21/48, B42D 15/00, B41M 3/14
Метки: элемент, ценный, защитный, предмет
