Устройство для защиты от наземного, морского и воздушного нападения
Номер патента: 2663
Опубликовано: 29.08.2002
Авторы: Нииниваара Тармо, Нииниваара Юхани, Хуртта Теро
Формула / Реферат
1. Устройство для защиты от наземного, морского и воздушного нападения, состоящее из цилиндрической установки (16), образованной, по меньшей мере, двумя вложенными друг в друга цилиндрами, отличающееся тем, что для того, чтобы создать цилиндрическую мачту (17) телескопического типа, т.е. чтобы перевести цилиндры из укороченной конфигурации в удлиненную конфигурацию, внутренний цилиндр (3), в котором предварительно может быть создано избыточное давление, имеет на другом конце клапан (6), который выполнен с возможностью открытия дистанционно управляемым выключателем для сброса давления в средний цилиндр (2) и/или внешний цилиндр (1).
2. Устройство для защиты от наземного, морского и воздушного нападения, состоящее из цилиндрической установки (16), образованной, по меньшей мере, двумя вложенными друг в друга цилиндрами, отличающееся тем, что для того, чтобы создать цилиндрическую мачту (17) телескопического типа, т.е. перевести цилиндры из укороченной конфигурации в удлиненную конфигурацию, к другому концу внешнего цилиндра (1) или в непосредственной близости от него соединителем (35) предпочтительно присоединена труба (34), содержащая непрерывный проточный канал и имеющая заглушку на другом конце, причем труба также присоединена к внутреннему цилиндру (3), выполненному с возможностью предварительного создания избыточного давления, с помощью соединителя (33), предпочтительно соединительной муфты, который также имеет внутренний непрерывный проточный канал, проходящий изнутри внутреннего цилиндра (3), кроме того труба имеет подрывное средство (36), предпочтительно электрический запал, и/или порох, и/или серу, или что-либо подобное, прикрепленное к ее поверхности, являющейся внешней и/или внутренней поверхностью, и предназначенное для приведения в действие/детонации при помощи дистанционно-управляемого выключателя и/или провода (37) для разрушения трубы (34), выполненной из пластика, и/или стекловолокна, или подобного материала, и сброса давления в средний цилиндр (2) и/или внешний цилиндр (1).
3. Устройство для защиты от наземного, морского и воздушного нападения, состоящее из цилиндрической установки (16), образованной, по меньшей мере, двумя вложенными друг в друга цилиндрами, отличающееся тем, что для того, чтобы создать цилиндрическую мачту (17) телескопического типа, т.е. перевести цилиндры из укороченной конфигурации в удлиненную конфигурацию, труба (34) или другая стяжка, которая с помощью соединителей (33 и 35) соединяет концы внутреннего цилиндра (3) и среднего цилиндра (2) или внешнего цилиндра (1) уложенной цилиндрической установки (16), выполненной с возможностью предварительного создания избыточного давления, может быть срезана при помощи дистанционно-управляемого выключателя и/или подрывного средства (36), предпочтительно электрического запала, и/или пороха, и/или серы, или чего-либо подобного, которое приводится в действие/детонирует при помощи провода (37).
4. Устройство для защиты от наземного, морского и воздушного нападения, состоящее из цилиндрической установки (16), образованной, по меньшей мере, двумя вложенными друг в друга цилиндрами, отличающееся тем, что для того, чтобы создать цилиндрическую мачту (17) телескопического типа, т.е. перевести цилиндры из укороченной конфигурации в удлиненную конфигурацию, труба (34) или другая стяжка, которая с помощью соединителей (33 и 35) соединяет концы внутреннего цилиндра (3) и среднего цилиндра (2) или внешнего цилиндра (1) уложенной цилиндрической установки (16), которая предварительно оборудована, по меньшей мере, одной внутренней и/или внешней пружиной (45), может быть срезана при помощи дистанционно управляемого выключателя и/или подрывного средства (36), предпочтительно электрического запала, и/или пороха, и/или серы, или чего-либо подобного, которое приводится в действие/детонирует при помощи провода (37).
5. Устройство по любому из пп.1-4, отличающееся тем, что цилиндры включают стопоры (18 и 19), ограничивающие продольное перемещение тогда, когда каждый цилиндр вложен внутрь другого цилиндра.
6. Устройство по пп.1 и 5, отличающееся тем, что внутренняя труба (11), более тонкая, чем внутренний цилиндр (3), может быть прикреплена предпочтительно с помощью фланца (31) к указанному другому концу внутреннего цилиндра (3), а клапан (6) - к концу, противоположному тому концу внутренней трубы (11), который прикреплен к внутреннему цилиндру (3), при этом клапан выполнен с возможностью открытия при помощи дистанционно управляемого выключателя.
7. Устройство по любому из пп.1-6, отличающееся тем, что на другом конце устройства имеется пространство, так называемый оружейный контейнер (20), для хранения автоматического оружия (8), трубы (14) гранатомета и бойка (15), реактивных снарядов (12), различных мин, а также другого оружия и боеприпасов.
8. Устройство по любому из пп.1-7, отличающееся тем, что оно включает поршень (24), приводимый в движение под действием давления и расположенный в рабочем цилиндре, который работает с клапаном (22) замедленного действия, и зубчатую рейку (25), прикрепленную к поршню (24) для поворота автоматического оружия с помощью шестерни (26) и вала (9), прикрепленного к шестерне, в боевое положение, которое, по существу, является поперечным по отношению к положению транспортировки, и для открытия огня.
9. Устройство по любому из пп.1-8, отличающееся тем, что ствол/стволы автоматического оружия (8) расположен/расположены асимметрично относительно продольной оси цилиндрической мачты (17) для того, чтобы оружие могло поворачиваться силой отдачи вокруг продольной оси вращения (27) цилиндрической мачты (17).
10. Устройство по любому из пп.1-7, отличающееся тем, что оружейный контейнер (20) включает, по меньшей мере, один реактивный снаряд (12), по существу параллельный цилиндрической мачте (17) и запускаемый с помощью электрического дистанционного блока управления.
11. Устройство по любому из пп.1-7, отличающееся тем, что оружейный контейнер (20) включает, по меньшей мере, одну трубу гранатомета (14), которая по существу параллельна цилиндрической мачте (17), с гранатой (13) в ее верхнем конце, поддерживаемой пружиной (32) или другим подвешенным стопорным элементом (28), и с бойком (15) на ее нижнем конце.
12. Устройство по п.11, отличающееся тем, что когда цилиндрическая установка (16) раскрывается, образуя цилиндрическую мачту (17), струна, провод, трос или что-либо подобное (29), помещенное внутри канала (30), вытягивает пружину (32) или другой подвешенный стопорный элемент (28), снимая поддержку гранаты/гранат (13), после чего граната/гранаты падает/падают на дно трубы (14), где боек (15) вызывает детонацию взрывателя, расположенного на другом конце гранаты (13), благодаря чему производится выстрел гранатой.

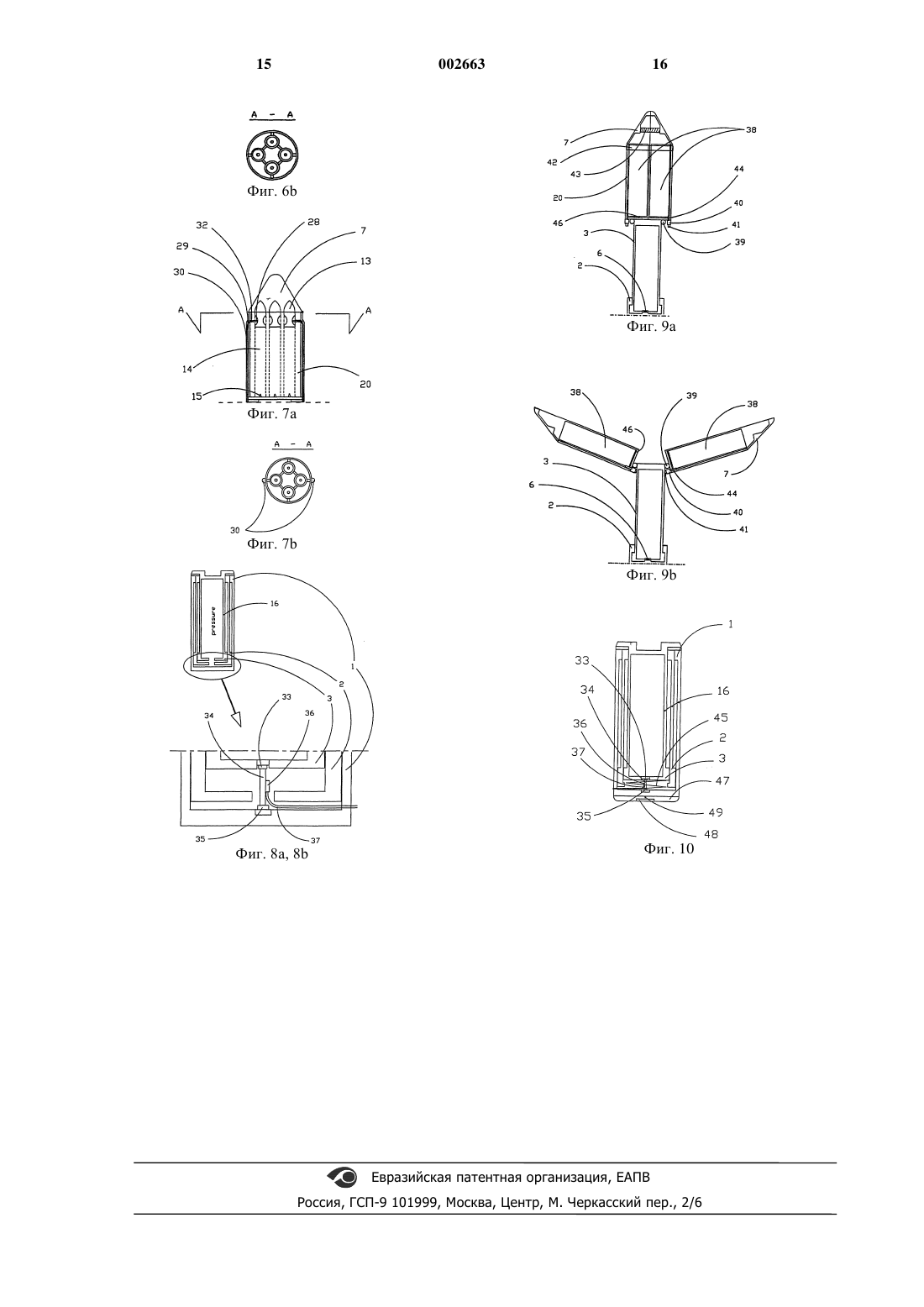

13. Устройство по любому из пп.1-7, отличающееся тем, что осколочная мина (38) или мина другого типа и устройство для вызова детонации мины (38) заключены в оружейном контейнере (20), который разделен, по меньшей мере, на две продольные половины или части, каждая из которых имеет свою собственную пластину (46) основания или что-либо подобное для поддержки осколочной мины (38) или мины (38) другого типа, а защитная крышка (7) и пластина (46) основания каждой части прикреплены к внутреннему цилиндру (3) валом (39), который расположен в поперечном направлении по отношению к направлению телескопического перемещения.
14. Устройство по п.13, отличающееся тем, что, когда оружейный контейнер (20) выходит из земли и удалено транспортировочное скрепляющее устройство (42), различные половины или части контейнера, каждая из которых содержит, по меньшей мере, одну мину (38), отделяются друг от друга толчком, по меньшей мере, одной пружины (43), помещенной между защитными крышками (7), и/или толчком от движения и/или силой тяжести и поворачиваются вокруг валов (39) до тех пор, пока выключатель (41) спускового устройства (40), помещенного на пластине основания, не пройдет внутрь спускового устройства (40) и его другой конец не встретится с внутренним цилиндром (3), воспламеняя детонатор (44) и взрывая мину (38).
15. Устройство по любому из пп.1-14, отличающехёя тем, что для защиты устройства к его другому концу прикреплен бур (4) для сверления отверстия в земле, вращаемый силовым механизмом (5), работающим от батареи, аккумулятора или подобного источника энергии, включенного в устройство.
16. Устройство по любому из пп.1-14, отличающееся тем, что бур (4) постоянно прикреплен к цилиндрической установке (16), в результате чего сверление осуществляется путем вращения цилиндрической установки (16) и приложения к ней направленного вниз нажимного усилия.
17. Устройство по любому из пп.1-14 и 16, отличающееся тем, что для того чтобы поместить устройство в землю, используется отдельный бурильный блок с такими приспособлениями, как бур, батарея, аккумулятор или другой источник энергии, и силовое устройство для просверливания отверстия и помещения устройства, выполненного согласно данному изобретению, в землю.
18. Устройство по п.17, отличающееся тем, что оно имеет приспособление для смягчения удара от верхней нагрузки, которое состоит из мешка (47) из растяжимого материала, предпочтительно резины, присоединенного или прикрепленного к нижнему концу внешнего цилиндра (1), причем мешок содержит и/или к нему прикреплен патрон (48), содержащий углекислоту или другой сжатый газ, а также острие (49) или что-либо подобное, также прикрепленное к нижней поверхности внешнего цилиндра и помещенное внутрь мешка (47) и предназначенное для разрушения патрона и сброса давления в мешок (47), или же приспособление является пружиной сжатия или пружиной другого типа, предназначенной для смягчения удара от верхней нагрузки.
Текст
1 Объектом настоящего изобретения является устройство для защиты от наземного, морского и воздушного нападения. С помощью этого изобретения стрельба и оборонительные действия выполняются без присутствия войск в данном месте. Изобретение может выполнять несколько видов операций. Наблюдение за окружающей средой может выполняться автоматическими устройствами, а начало, длительность и окончание стрельбы являются независимыми операциями, т.е. изобретение можно назвать роботом. Традиционными способами, известными в этой области техники, являются различные мины, например противотанковые, которые взрываются под действием приложенной к ним нагрузки, или вертикально расположенные мины,которые взрываются при помощи ручного выключателя. Обычные мины взрываются только один раз. Следовательно, вертикально расположенная или другая подобная мина взрывается вручную, т.е. кто-то должен потянуть за шнур, чтобы взорвать мину. Это требует, чтобы кто-то находился близко к мине для установления подходящего момента для взрыва. Следовательно,неизбежны нахождение в непосредственной близости от неприятеля и связанная с этим угроза для жизни. Итак, противотанковая мина или мина другого типа, которая взрывается под действием нагрузки, взрываются только раз, и после того как она разрушила себя, она бесполезна. Целью изобретения является свести к минимуму время нахождения в непосредственной близости от неприятеля в оборонительном бою и при выходе из боя, а также вызвать замешательство неприятеля в ситуации, где он может предположить, что совершил успешную атаку или скоро завершит ее. Другими словами, неприятель частично или полностью миновал место расположения устройства согласно данному изобретению, и только тогда устройство срабатывает, начиная обстреливать неприятеля с направления, которое он считает почти невероятным для обстрела. Следовательно, целью изобретения является также вызов замешательства и паники. В одном месте могут находиться несколько устройств, выполненных согласно данному изобретению, и они могут действовать индивидуально, независимо друг от друга, или совместно, как группа. Габариты и вес устройства согласно изобретению могут быть таковы, что один человек может нести одно или даже несколько устройств. С другой стороны, размер устройства согласно изобретению может быть и таким, что его транспортировка требует технических средств, например, гусеничного грузовика, вертолета, снегохода или других подобных средств. Покрытое свинцовой оболочкой,устройство согласно изобретению скрыто от 2 миноискателя или другого подобного средства. Расположенное под слоем земли, устройство согласно изобретению до определенной степени защищено от обстрела. Толщина слоя земли может находиться в пределах от менее полуметра до более метра. Устройство согласно изобретению, помещенное в землю перед линией обороны, например, перед траншеей, оказывается большой неожиданностью для атакующего неприятеля. Стрельба гранатами из устройства,выполненного согласно изобретению, может быть начата по всем типам сухопутных войск,таким как люди, танки, гусеничные автомобили и т.п.; может также производиться стрельба реактивными снарядами с возможными целями,кроме вышеупомянутых, в виде воздушных и морских военных кораблей. Согласно данному изобретению, эта цель может быть достигнута при использовании спрятанной под землей цилиндрической мачты,которая может раскрываться и состоит из вложенных друг в друга цилиндров, содержащих автоматическое оружие, гранатомет, осколочную или другую мину, или группу реактивных снарядов, или какое-либо другое оружие. На другом конце внешнего цилиндра находится бур, сверло или другое подобное устройство,так называемый земляной бур, приводимый во вращение силовым устройством, получающим питание от заряженной батареи или аккумулятора, при помощи которого цилиндрическая установка ввинчивается в землю, если одновременно к ней сверху приложено направленное вниз толкающее усилие. В качестве альтернативного варианта, бур может также быть неподвижно прикреплен к цилиндру, и в этом случае сверление выполняется путем вращения цилиндра и приложения нажимного усилия. В этом случае используемым источником энергии является снабженный заряженной батареей или аккумулятором бурильный узел, оснащенный оборудованием для вращения бурильной цилиндрической установки и проталкивания ее в землю и являющийся удобным, например, для транспортирования вертолетом или другими подобными средствами. Работа бурильного узла может также быть такой, что он имеет свой собственный бур, который может приводиться во вращение и подталкиваться для высверливания отверстия в земле. В этом случае нижний конец наружного цилиндра может иметь пружину,например, спиральную или газовую пружину,чтобы смягчать толчки от нагрузки сверху. Имеются, по меньшей мере, два вставленных друг в друга цилиндра. В предпочтительном случае цилиндры выполнены большей частью или целиком из титана, который является относительно легким и прочным материалом; кроме того, титан трудно обнаружить миноискателем. Цилиндры и другие части устройства могут также быть выполнены из алюминия или другого металла или из пластика. Используемые ма 3 териалы не ограничиваются упомянутыми выше. Вставленные друг в друга цилиндры образуют при раскрытии телескопическую цилиндрическую мачту, похожую на опрокидывающий механизм тракторного прицепа или автомобиля. Согласно данному изобретению цилиндры образуют цилиндрическую мачту, которая отличается от вышеупомянутого опрокидывающего механизма тем, что энергия, необходимая для создания цилиндрической мачты, запасена во внутреннем цилиндре, находящемся в самой глубине, в виде избыточного давления, которое,при сбрасывании через клапан, разрушаемую заглушку или подобное устройство, расположенное на одном или на обоих концах цилиндра, заставляет цилиндры двигаться в продольном направлении по отношению друг к другу. Внешний цилиндр опирается на землю, оставаясь на месте, а внутренний цилиндр (внутренние цилиндры) движется. Заслуживает внимания то,что могут присутствовать один внутренний цилиндр или несколько таких цилиндров. Внутри внутреннего цилиндра, находящегося в самой глубине, может также присутствовать так называемая внутренняя трубка, которая подводит клапан близко к поверхности земли. На конце цилиндрической трубки имеется крышка, которая может быть открыта, в результате чего оружие, помещенное внутри цилиндра, выталкивается в нужное положение для того, чтобы начать стрельбу по неприятелю. Если внутренний цилиндр, находящийся в самой глубине, имеет клапаны на обоих концах, то существуют два следующих за ним цилиндра большего размера,по одному на обоих концах внутреннего цилиндра. Следовательно, когда клапаны открываются, избыточное давление сбрасывается в обоих направлениях, после чего телескопическая конструкция удлиняется в обоих направлениях. В альтернативном случае избыточное давление может быть подано во все цилиндры, и цилиндры остаются вложенными друг в друга,когда самый дальний от середины внешний цилиндр и находящийся в самой глубине внутренний цилиндр связаны вместе, например, при помощи, по меньшей мере, одной стяжки, которая могут быть пучком стяжек или чем-то подобным, причем телескопическая конструкция раздвигается, когда стяжка срезается, например,с помощью электрического запала, который будет описан позже в настоящей заявке. В альтернативном случае раскрытие телескопической конструкции может быть осуществлено совместно с энергией сжатого газа, или,вместо нее, посредством помещения одной или нескольких сжатых пружин внутрь цилиндров. В таком случае скрепление цилиндров внутри друг друга, а также освобождение их от этой стяжки, экономично осуществляется способом,изложенным в предыдущем абзаце. Во время забуривания в землю устройство может поддерживаться вручную при использо 002663 4 вании установочного инструмента, который предназначен для присоединения к устройству и отсоединяется от него, или при помощи автоматики, так что когда бур вворачивают в наружную поверхность внешнего цилиндра, предохранительные щитки препятствуют вращению цилиндра вместе с буром в противоположном направлении. Бурение может начинаться автоматически так что, когда кончик сверла ударяется о землю, преобразователь, помещенный в нем, передает сигнал буру начать вращение. Кроме того, сверление может быть остановлено путем задания определенного числа оборотов,которое должен совершить бур, определенного сопротивления земли, или по какому-либо другому критерию. Если говорить более точно, то характерными признаками устройства согласно данному изобретению являются признаки, представленные в пп.1 и 6 формулы изобретения. Ниже приведено более точное описание изобретения со ссылкой на чертежи, на которых фиг. 1 представляет устройство согласно данному изобретению с цилиндрами, упакованными с образованием укороченной конфигурации, показанное на виде с частичным поперечным разрезом; фиг. 2 представляет систему внутренней трубы в устройстве согласно данному изобретению, показанную на виде с частичным поперечным разрезом; фиг. 3 представляет частичный поперечный разрез устройства согласно данному изобретению, с цилиндрами, раскрытыми до образования удлиненной конфигурации, причем устройство снабжено автоматическим оружием; фиг. 4 представляет систему автоматического оружия в устройстве согласно данному изобретению, показанную на виде с частичным поперечным разрезом, в проекциях на плоскость, параллельную заданным координатным осям; фиг. 5 представляет групповую систему реактивных снарядов в устройстве согласно данному изобретению, показанную на виде с частичным поперечным разрезом; фиг. 6 и 7 представляют систему гранатомета в устройстве согласно данному изобретению, показанную на виде с частичным поперечным разрезом; фиг. 8 представляет применение устройства согласно данному изобретению, показанное на виде с частичным поперечным разрезом, где средством, удерживающим энергию давления,является стяжка, а средством, освобождающим ее, является подрывное средство; фиг. 9 представляет систему осколочной мины в устройстве согласно данному изобретению, показанную на виде с частичным поперечным разрезом, в состоянии транспортировки и в состоянии готовности к взрыву; 5 фиг. 10 представляет применение устройства согласно данному изобретению, показанное на частичном поперечном разрезе, где пружина является источником толкающей энергии, стяжка является удерживающим средством, а взрывчатое вещество является спусковым средством. Чертеж также показывает на частичном поперечном разрезе применение в устройстве системы с газовой пружиной. Бур (4), прикрепленный к другому концу внешнего цилиндра (1), подталкиваемый сверху и вращаемый силовым устройством (5), ввинчивается в землю, предпочтительно настолько глубоко, что он может быть скрыт, по существу,без изменения высоты поверхности земли. Давление внутреннего цилиндра (3) со сжатым газом сбрасывается в средний цилиндр (2) и внешний цилиндр (1) на другом конце, т.е. конце внутреннего цилиндра (3), обращенном к буру (4), или, при наличии фланца (31) и системы (11) внутренней трубы, через клапан (6),либо магнитный клапан или другой клапан, расположенный на конце, противоположном стороне нахождения бура (4). Клапан (6) открывается автоматически при помощи дистанционного блока управления, либо ручного блока, либо преобразователя, включаемого током возбудителя. При этом цилиндрическая установка (16), состоящая из внутреннего цилиндра (3), среднего цилиндра (2) и внешнего цилиндра (1), раскрывается так, что внутренний цилиндр (3) выходит из среднего цилиндра (2) до предела, допускаемого стопорами (18), и средний цилиндр (2) выходит из внешнего цилиндра (1) до предела, допускаемого стопорами (18), образуя телескопическую цилиндрическую мачту (17). Газ в промежутке (51) между парой стопоров (18 и 18), т.е. между внешним цилиндром(1) и средним цилиндром (2), а также в промежутке (51) между парой стопоров (19 и 19), т.е. между средним цилиндром (2) и внутренним цилиндром (3), сбрасывается через каналы (50) из цилиндрической установки по мере того, как цилиндры раздвигаются из укороченной конфигурации в удлиненную конфигурацию. На фиг. 1 цилиндрическая установка (16) уложена для транспортировки. При этом защитная крышка (7) оружейного контейнера (20) и защитные пластины (10 а и 10b) находятся на своих местах. Устройство доставляется на место в своем транспортировочном виде и помещается в землю. На фиг. 3 автоматическое оружие (8) развернуто в боевое положение, в котором его ствол или стволы расположены перпендикулярно по отношению к цилиндрической мачте. Клапан (22) замедленного действия сбрасывает давление в рабочий цилиндр (23), где поршень(24) и зубчатая рейка (25), прикрепленная к нему, движутся вверх. Клапан замедленного действия используется потому, что цилиндрическая 6 мачта (17) имеет достаточно времени, чтобы придти в поднятое положение перед приведением оружия в боевое положение. При этом вал(9), прикрепленный к шестерне (26), которая вращается при помощи зубчатой рейки (25),поворачивает автоматическое оружие в боевое положение, т.е. повернутое вокруг вала (9), по существу, до поперечного положения по отношению к транспортировочному положению. Перемещаясь, автоматическое оружие при повороте в боевое положение открывает защитную крышку (7) и защитные пластины (10 а и 10b),позволяя гильзам свободно выбрасываться из оружия и улучшая вентиляцию. Стрельба начинается автоматически, после того как оружие повернулось в боевое положение, и продолжается, пока патронные ленты (21) не окажутся пустыми. Ствол (стволы), расположенный не по центру, дает возможность оружию вращаться за счет силы отдачи вокруг установленной оси (27) вращения, которая параллельна цилиндрической мачте; следовательно, неприятель подвергается обстрелу, независимо от того, с какой стороны устройства он находится. Фиг. 5 показывает такое применение изобретения, в котором оружейный контейнер (20) оборудован реактивным снарядом/снарядами(12). Запуск реактивных снарядов осуществляется с помощью электроники, и они автоматически направляются на их цели, которые могут быть на земле, на море или в воздухе. Фиг. 6 и 7 показывают такое применение изобретения, в котором оружейный контейнер(13) прикреплена/прикреплены к верхнему концу трубы (14) с помощью пружины (32) или чего-то подобного, подвешенного с помощью стопорного элемента (28). Когда цилиндрическая установка (16) раскрывается, образуя цилиндрическую мачту (17), струна, провод или трос(29), помещенный внутри канала (30), вытягивает стопорный элемент (28) из положения удерживания гранаты/гранат (13), после чего граната(13) падает на дно трубы (14), где боек (15) вызывает воспламенение запала, расположенного на нижнем конце гранаты (13), и граната взлетает в воздух. Используемая граната (13) может быть осколочной гранатой или другим типом гранаты. Фиг. 8 представляет такое применение изобретения, в котором, чтобы освободить энергию давления из внутреннего цилиндра (3), используется трубка (34) для передачи давления,которая присоединена к внутреннему цилиндру(3) с помощью соединителя (33), а также используется присоединенный к другому концу трубки (34) соединитель (35), который присоединен к нижнему концу внешнего цилиндра (1),например, к фланцу, концевой заглушке и т.п. Внутри соединителей (33 и 35), которые также могут быть соединителями с развальцовкой,конусностью, или другими подобными соедини 7 телями, а также внутри трубы (34), которая выполнена из пластика, стекловолокна или другого подобного материала, из внутреннего цилиндра(3) проходит непрерывный канал, в котором также имеется избыточное давление, как и во внутреннем цилиндре (3). На внешней стенке трубы (34) прикреплено подрывное средство(36), которое является электрическим запалом с некоторым количеством пороха или серы, зажигательным концом запального фитиля или другого подобного легко и/или быстро воспламеняющегося материала, прикрепленного к ней. Это подрывное средство, предпочтительней электрический запал и т.п., детонирует за счет подачи электрического тока по проводам (37), в результате чего давление в трубе (34), в соединителях (33 и 35), а также во внутреннем цилиндре (3) сбрасывается во внутреннее пространство внешнего цилиндра (1) и, возможно,среднего цилиндра (2), вызывая телескопическое раскрытие конструкции. Предпочтительней, если подача этого электрического импульса осуществляется дистанционно. Могут быть также использованы другие способы подачи электрического импульса. Порох, сера и т.д. также могут быть помещены внутри трубы (34). Фиг. 9 представляет такое применение изобретения, в котором оружейный контейнер снабжн миной (38) осколочного или другого типа. В транспортировочном положении половины или части оружейного контейнера находятся друг против друга и связаны вместе транспортировочным скрепляющим устройством (42), предпочтительно лентой, ремнем и т.п. Когда устройство помещено на свое место полностью или до такой степени, что половины или части оружейного контейнера (20), поддерживаемые землей или другими подобными средствами, не могут существенно отклоняться в сторону, транспортировочное скрепляющее устройство (42) удаляется. Когда устройство приводится в действие и оружейный контейнер (20) поднимается с боковых опор, половины или части оружейного контейнера (20) отделяются друг от друга, подталкиваемые движением и/или силой тяжести, и/или пружиной (пружинами) (43), и поворачиваются крестообразно по отношению к движению телескопической конструкции, предпочтительно вокруг валов (39),прикрепленных к пластинам основания (46) оружейного контейнера и к внутреннему цилиндру (3), после чего выключатели (41) спусковых устройств (40), прикрепленных к нижнему концу оружейного контейнера (20), при ударе о внешнюю поверхность внутреннего цилиндра (3) утапливаются внутрь спусковых устройств (40), спуская детонаторы (44), присоединенные к спусковым устройствам (40), которые затем вызывают детонацию осколочной мины или мины другого типа, помещенной в оружейный контейнер (20). 8 Фиг. 10 представляет такое применение изобретения, в котором блок (16) цилиндров,состоящий из внутреннего цилиндра (3), среднего цилиндра (2) и внешнего цилиндра (1),уложен в виде укороченной конфигурации, с пружиной (45), проходящей между концами внутреннего цилиндра (3) и внешнего цилиндра(1), причм пружина (45) предназначена для выталкивания одного цилиндра из другого с созданием цилиндрической мачты (17). Средством, удерживающим цилиндры в укороченной конфигурации, является соединительная стяжка(34) со стягивающим усилием, которая присоединена к другому концу внутреннего цилиндра(3) с помощью соединителя (33), а к другому концу внешнего цилиндра (1) с помощью соединителя (35), и которая может быть трубкой,пучком стяжек и т.п. К стяжке (34) присоединено подрывное средство (36), являющееся электрическим запалом с некоторым количеством пороха или серы, зажигательным концом запального шнура или другого подобного легко и/или быстро воспламеняющегося материала,прикрепленного к ней. Это подрывное средство,предпочтительно электрический запал и т.д.,детонирует при подаче электрического тока по проводам (37), после чего стяжка (34) разрушается и цилиндры принимают удлиннную конфигурацию цилиндрической мачты (17). Предпочтительней, если подача электрического импульса осуществляется дистанционно. Могут быть также использованы другие способы подачи электрического импульса. На чертеже также показано такое применение изобретения, в котором к нижнему концу внешнего цилиндра (1) прикреплена пружинная система, где пружина может быть либо спиральной пружиной сжатия,либо газовой пружиной. В случае газовой пружины, пружинная система состоит из мешка(47), выполненного из резины или другого растягивающегося материала и содержащего патрон (48) и/или прикрепленного к патрону, содержащему углекислоту или другой сжатый газ. Патрон разрушается тогда, когда устройство вталкивается в землю под определенным давлением, после чего остри (49), или нечто подобное, помещенное внутри мешка (47) и также прикрепленное к нижней поверхности внешнего цилиндра (1), пробивает оболочку патрона (48). При этом избыточное давление сбрасывается из патрона (48) в мешок (47), который при расширении образует газовую пружину, смягчая удар от нагрузки сверху. Во всех примерах применения стрельбой можно управлять вручную с помощью блока дистанционного управления или автоматически с помощью преобразователя, подающего импульс для начала стрельбы. В конце стрельбы каждый вариант устройства взрывается с помощью помещнного внутри устройства подрывного заряда, который срабатывает с задержкой во времени. 9 Действие автоматического оружия, гранат,реактивных снарядов, осколочных и других типов мин и оружия уже всем известно, поэтому оно здесь подробно не объясняется. Приведенные примеры применения предназначены для иллюстрации изобретения, никаким образом не ограничивая его. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для защиты от наземного,морского и воздушного нападения, состоящее из цилиндрической установки (16), образованной, по меньшей мере, двумя вложенными друг в друга цилиндрами, отличающееся тем, что для того, чтобы создать цилиндрическую мачту (17) телескопического типа, т.е. чтобы перевести цилиндры из укороченной конфигурации в удлиненную конфигурацию, внутренний цилиндр(3), в котором предварительно может быть создано избыточное давление, имеет на другом конце клапан (6), который выполнен с возможностью открытия дистанционно управляемым выключателем для сброса давления в средний цилиндр (2) и/или внешний цилиндр (1). 2. Устройство для защиты от наземного,морского и воздушного нападения, состоящее из цилиндрической установки (16), образованной, по меньшей мере, двумя вложенными друг в друга цилиндрами, отличающееся тем, что для того, чтобы создать цилиндрическую мачту (17) телескопического типа, т.е. перевести цилиндры из укороченной конфигурации в удлиненную конфигурацию, к другому концу внешнего цилиндра (1) или в непосредственной близости от него соединителем (35) предпочтительно присоединена труба (34), содержащая непрерывный проточный канал и имеющая заглушку на другом конце, причем труба также присоединена к внутреннему цилиндру (3), выполненному с возможностью предварительного создания избыточного давления, с помощью соединителя(33), предпочтительно соединительной муфты,который также имеет внутренний непрерывный проточный канал, проходящий изнутри внутреннего цилиндра (3), кроме того труба имеет подрывное средство (36), предпочтительно электрический запал, и/или порох, и/или серу,или что-либо подобное, прикрепленное к ее поверхности, являющейся внешней и/или внутренней поверхностью, и предназначенное для приведения в действие/детонации при помощи дистанционно-управляемого выключателя и/или провода (37) для разрушения трубы (34), выполненной из пластика, и/или стекловолокна,или подобного материала, и сброса давления в средний цилиндр (2) и/или внешний цилиндр(1). 3. Устройство для защиты от наземного,морского и воздушного нападения, состоящее из цилиндрической установки (16), образованной, по меньшей мере, двумя вложенными друг 10 в друга цилиндрами, отличающееся тем, что для того, чтобы создать цилиндрическую мачту (17) телескопического типа, т.е. перевести цилиндры из укороченной конфигурации в удлиненную конфигурацию, труба (34) или другая стяжка,которая с помощью соединителей (33 и 35) соединяет концы внутреннего цилиндра (3) и среднего цилиндра (2) или внешнего цилиндра(1) уложенной цилиндрической установки (16),выполненной с возможностью предварительного создания избыточного давления, может быть срезана при помощи дистанционноуправляемого выключателя и/или подрывного средства (36), предпочтительно электрического запала, и/или пороха, и/или серы, или чего-либо подобного, которое приводится в действие/детонирует при помощи провода (37). 4. Устройство для защиты от наземного,морского и воздушного нападения, состоящее из цилиндрической установки (16), образованной, по меньшей мере, двумя вложенными друг в друга цилиндрами, отличающееся тем, что для того, чтобы создать цилиндрическую мачту (17) телескопического типа, т.е. перевести цилиндры из укороченной конфигурации в удлиненную конфигурацию, труба (34) или другая стяжка,которая с помощью соединителей (33 и 35) соединяет концы внутреннего цилиндра (3) и среднего цилиндра (2) или внешнего цилиндра(1) уложенной цилиндрической установки (16),которая предварительно оборудована, по меньшей мере, одной внутренней и/или внешней пружиной (45), может быть срезана при помощи дистанционно управляемого выключателя и/или подрывного средства (36), предпочтительно электрического запала, и/или пороха, и/или серы, или чего-либо подобного, которое приводится в действие/детонирует при помощи провода (37). 5. Устройство по любому из пп.1-4, отличающееся тем, что цилиндры включают стопоры (18 и 19), ограничивающие продольное перемещение тогда, когда каждый цилиндр вложен внутрь другого цилиндра. 6. Устройство по пп.1 и 5, отличающееся тем, что внутренняя труба (11), более тонкая,чем внутренний цилиндр (3), может быть прикреплена предпочтительно с помощью фланца(31) к указанному другому концу внутреннего цилиндра (3), а клапан (6) - к концу, противоположному тому концу внутренней трубы (11),который прикреплен к внутреннему цилиндру(3), при этом клапан выполнен с возможностью открытия при помощи дистанционно управляемого выключателя. 7. Устройство по любому из пп.1-6, отличающееся тем, что на другом конце устройства имеется пространство, так называемый оружейный контейнер (20), для хранения автоматического оружия (8), трубы (14) гранатомета и бойка (15), реактивных снарядов (12), различных мин, а также другого оружия и боеприпасов. 11 8. Устройство по любому из пп.1-7, отличающееся тем, что оно включает поршень (24),приводимый в движение под действием давления и расположенный в рабочем цилиндре, который работает с клапаном (22) замедленного действия, и зубчатую рейку (25), прикрепленную к поршню (24) для поворота автоматического оружия с помощью шестерни (26) и вала(9), прикрепленного к шестерне, в боевое положение, которое, по существу, является поперечным по отношению к положению транспортировки, и для открытия огня. 9. Устройство по любому из пп.1-8, отличающееся тем, что ствол/стволы автоматического оружия (8) расположен/расположены асимметрично относительно продольной оси цилиндрической мачты (17) для того, чтобы оружие могло поворачиваться силой отдачи вокруг продольной оси вращения (27) цилиндрической мачты (17). 10. Устройство по любому из пп.1-7, отличающееся тем, что оружейный контейнер (20) включает, по меньшей мере, один реактивный снаряд (12), по существу, параллельный цилиндрической мачте (17) и запускаемый с помощью электрического дистанционного блока управления. 11. Устройство по любому из пп.1-7, отличающееся тем, что оружейный контейнер (20) включает, по меньшей мере, одну трубу гранатомета (14), которая, по существу, параллельна цилиндрической мачте (17), с гранатой (13) в ее верхнем конце, поддерживаемой пружиной (32) или другим подвешенным стопорным элементом (28), и с бойком (15) на ее нижнем конце. 12. Устройство по п.11, отличающееся тем,что когда цилиндрическая установка (16) раскрывается, образуя цилиндрическую мачту (17),струна, провод, трос или что-либо подобное(29), помещенное внутри канала (30), вытягивает пружину (32) или другой подвешенный стопорный элемент (28), снимая поддержку гранаты/гранат (13), после чего граната/гранаты падает/падают на дно трубы (14), где боек (15) вызывает детонацию взрывателя, расположенного на другом конце гранаты (13), благодаря чему производится выстрел гранатой. 13. Устройство по любому из пп.1-7, отличающееся тем, что осколочная мина (38) или мина другого типа и устройство для вызова детонации мины (38) заключены в оружейном контейнере (20), который разделен, по меньшей мере, на две продольные половины или части,каждая из которых имеет свою собственную пластину (46) основания или что-либо подобное для поддержки осколочной мины (38) или мины(38) другого типа, а защитная крышка (7) и пластина (46) основания каждой части прикреплены к внутреннему цилиндру (3) валом (39), ко 002663 12 торый расположен в поперечном направлении по отношению к направлению телескопического перемещения. 14. Устройство по п.13, отличающееся тем,что, когда оружейный контейнер (20) выходит из земли и удалено транспортировочное скрепляющее устройство (42), различные половины или части контейнера, каждая из которых содержит, по меньшей мере, одну мину (38), отделяются друг от друга толчком, по меньшей мере, одной пружины (43), помещенной между защитными крышками (7), и/или толчком от движения и/или силой тяжести и поворачиваются вокруг валов (39) до тех пор, пока выключатель (41) спускового устройства (40), помещенного на пластине основания, не пройдет внутрь спускового устройства (40) и его другой конец не встретится с внутренним цилиндром (3), воспламеняя детонатор (44) и взрывая мину (38). 15. Устройство по любому из пп.1-14, отличающееся тем, что для защиты устройства к его другому концу прикреплен бур (4) для сверления отверстия в земле, вращаемый силовым механизмом (5), работающим от батареи, аккумулятора или подобного источника энергии,включенного в устройство. 16. Устройство по любому из пп.1-14, отличающееся тем, что бур (4) постоянно прикреплен к цилиндрической установке (16), в результате чего сверление осуществляется путем вращения цилиндрической установки (16) и приложения к ней направленного вниз нажимного усилия. 17. Устройство по любому из пп.1-14 и 16,отличающееся тем, что для того чтобы поместить устройство в землю используется отдельный бурильный блок с такими приспособлениями, как бур, батарея, аккумулятор или другой источник энергии, и силовое устройство для просверливания отверстия и помещения устройства, выполненного согласно данному изобретению, в землю. 18. Устройство по п.17, отличающееся тем,что оно имеет приспособление для смягчения удара от верхней нагрузки, которое состоит из мешка (47) из растяжимого материала, предпочтительно резины, присоединенного или прикрепленного к нижнему концу внешнего цилиндра(1), причем мешок содержит и/или к нему прикреплен патрон (48), содержащий углекислоту или другой сжатый газ, а также острие (49) или что-либо подобное, также прикрепленное к нижней поверхности внешнего цилиндра и помещенное внутрь мешка (47) и предназначенное для разрушения патрона и сброса давления в мешок (47), или же приспособление является пружиной сжатия или пружиной другого типа,предназначенной для смягчения удара от верхней нагрузки.
МПК / Метки
МПК: F42B 12/00, F41A 7/00, F42C 13/04
Метки: наземного, защиты, нападения, воздушного, устройство, морского
