Бритвенный узел (варианты)

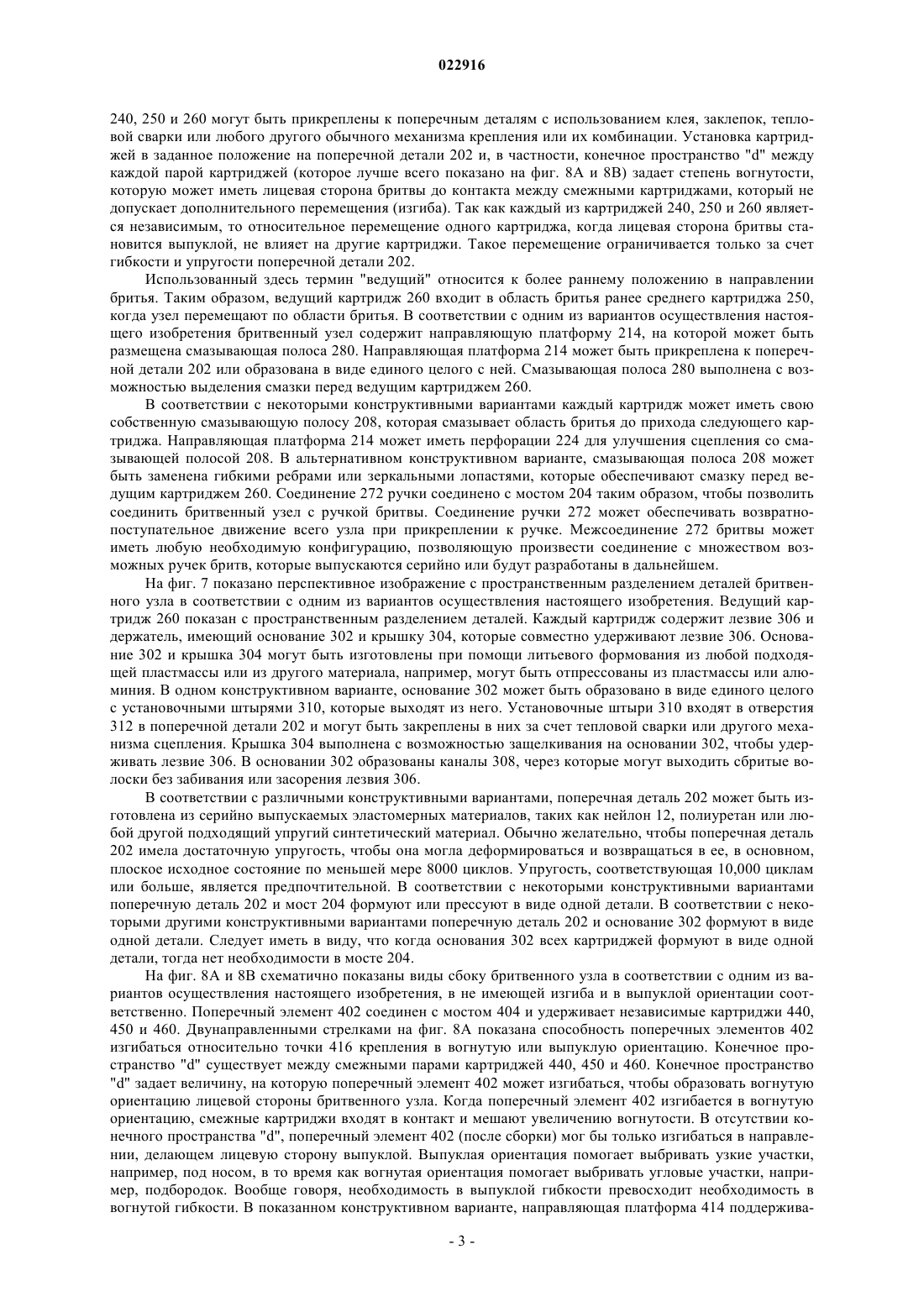

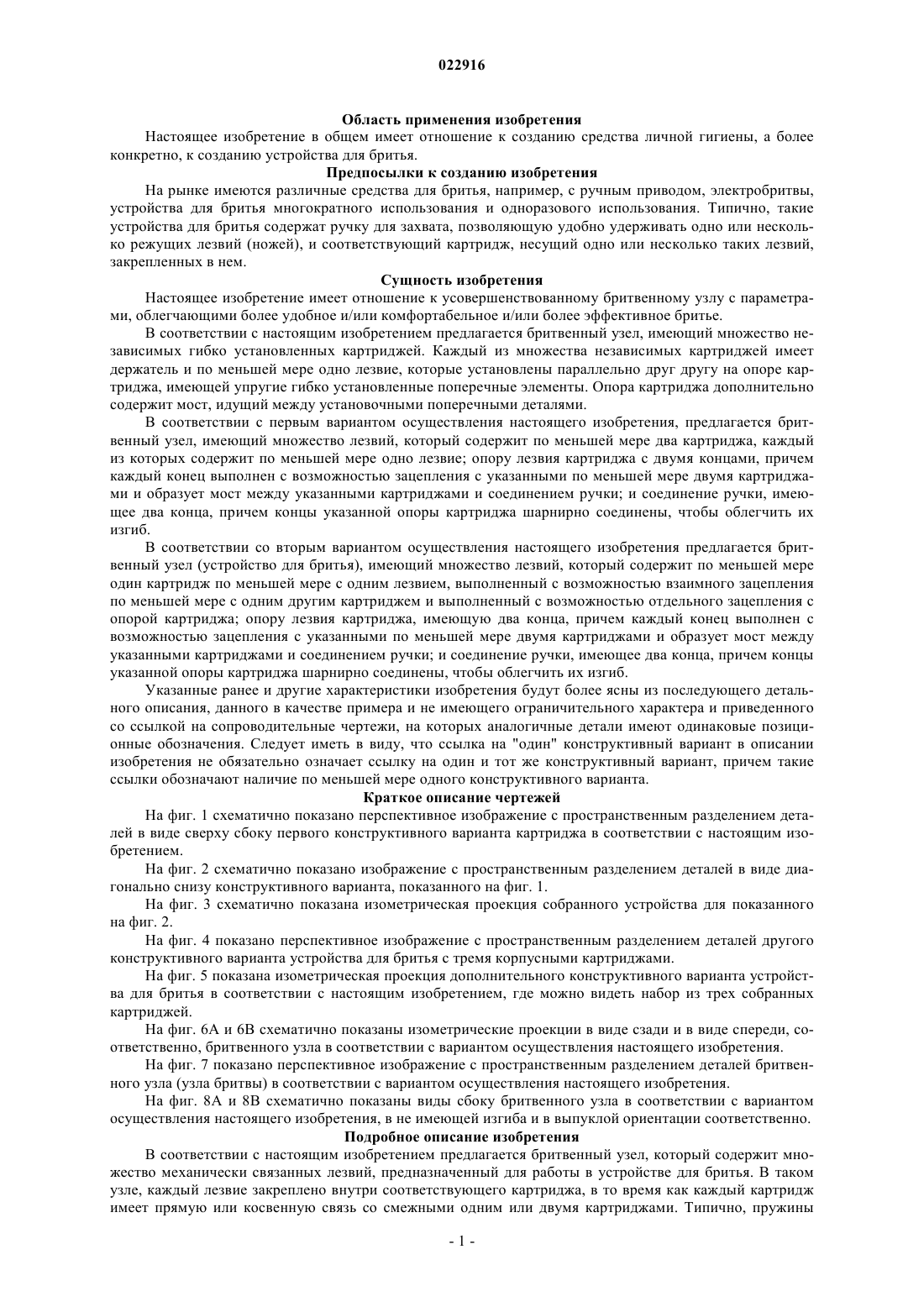

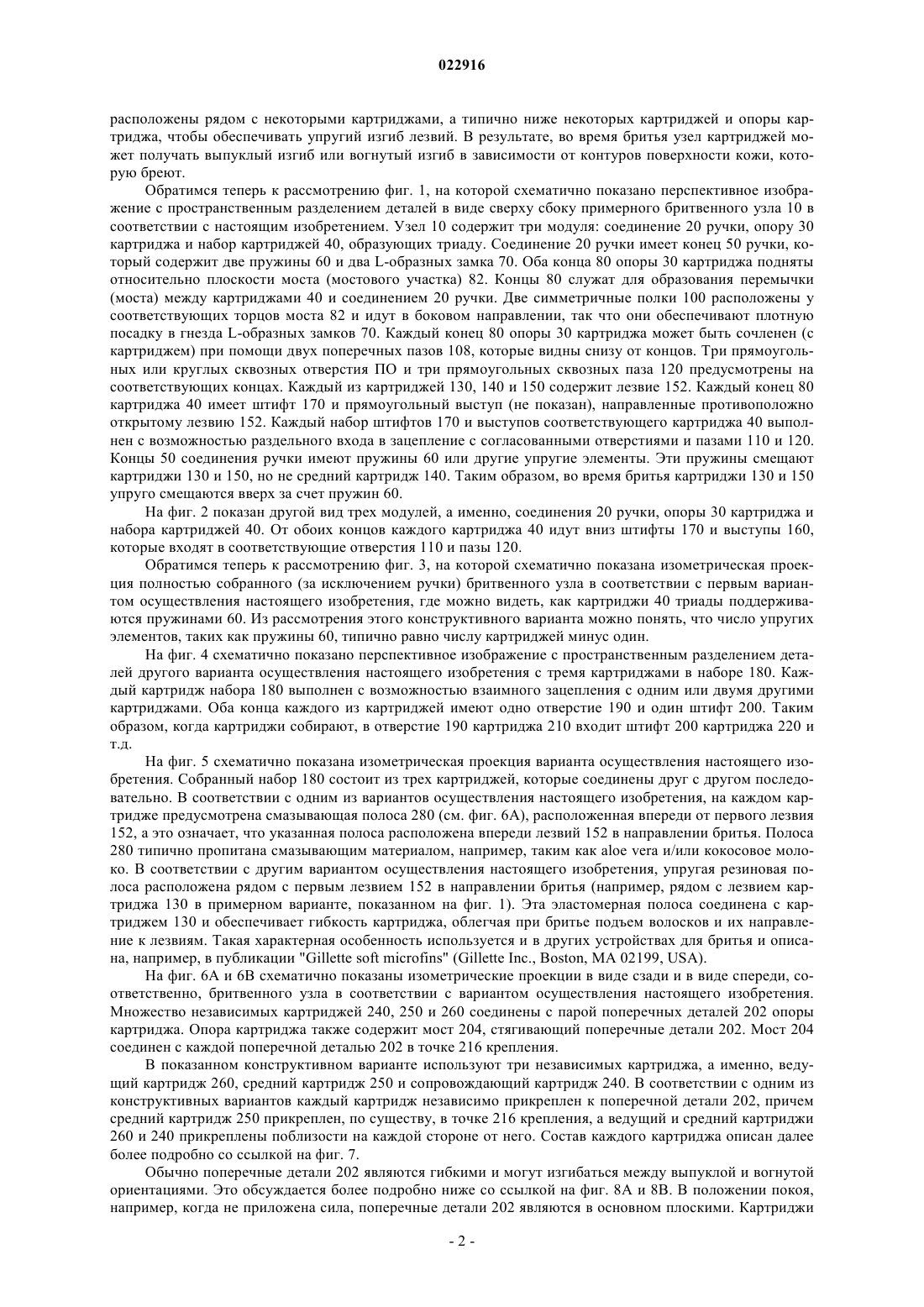

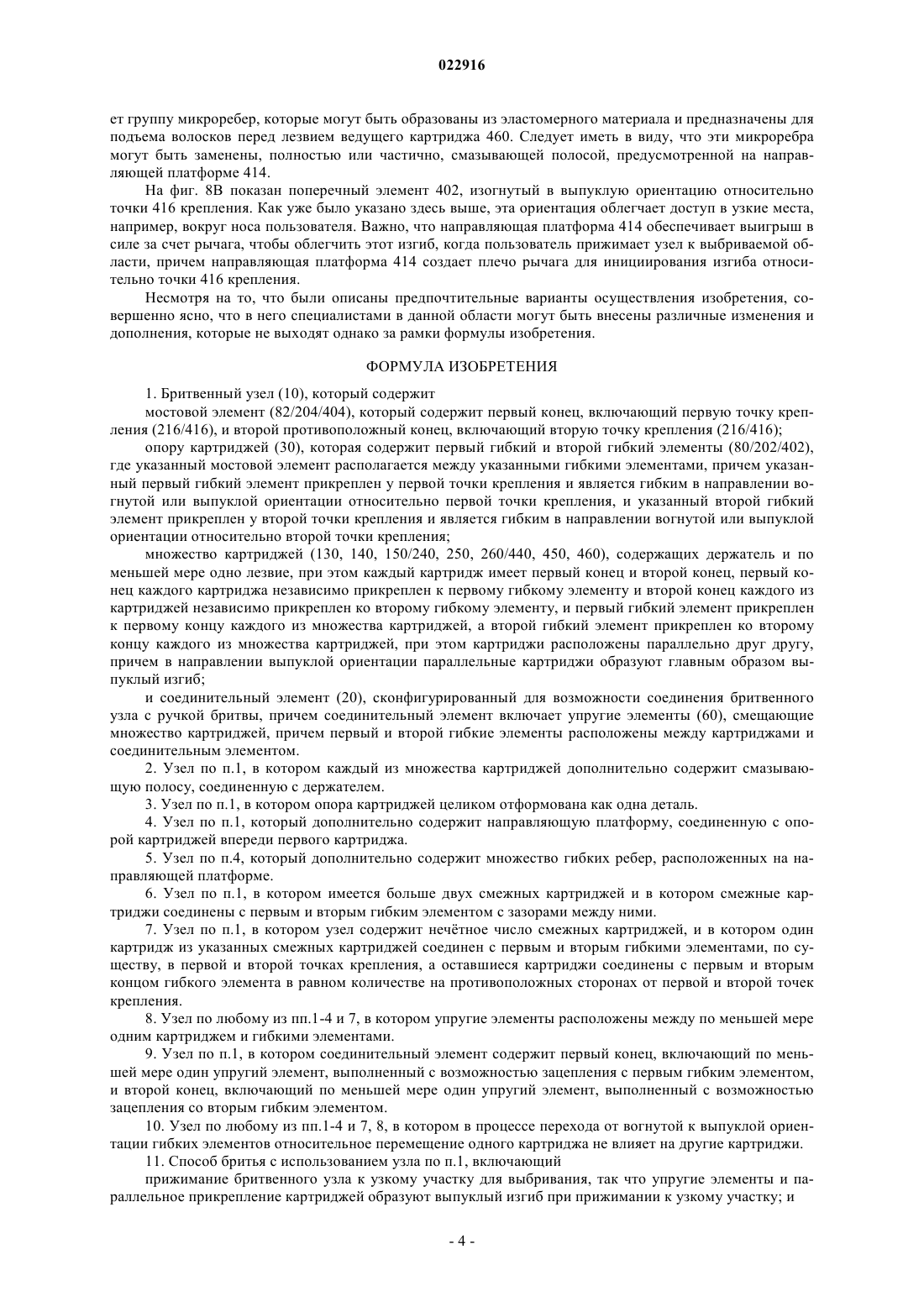

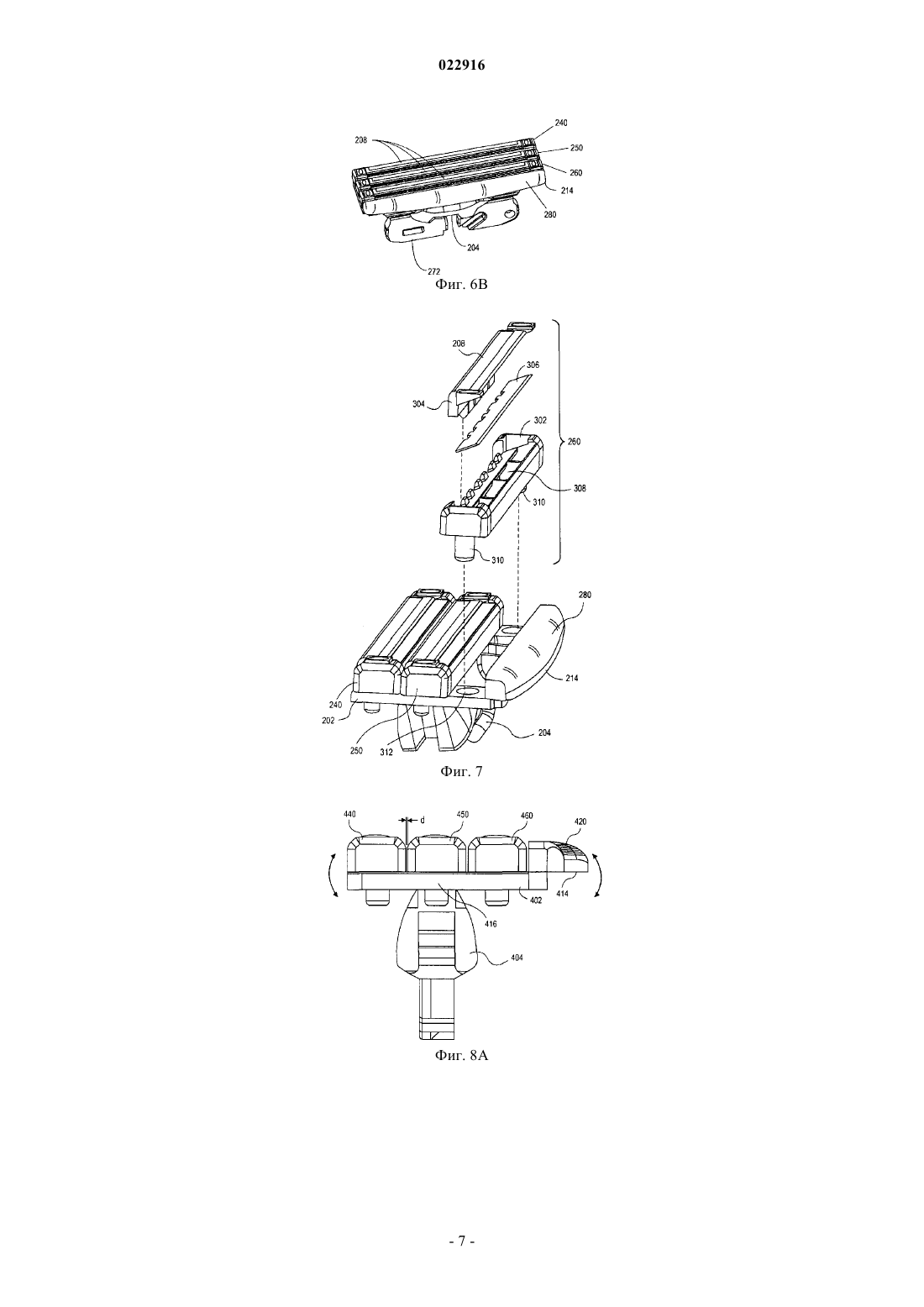

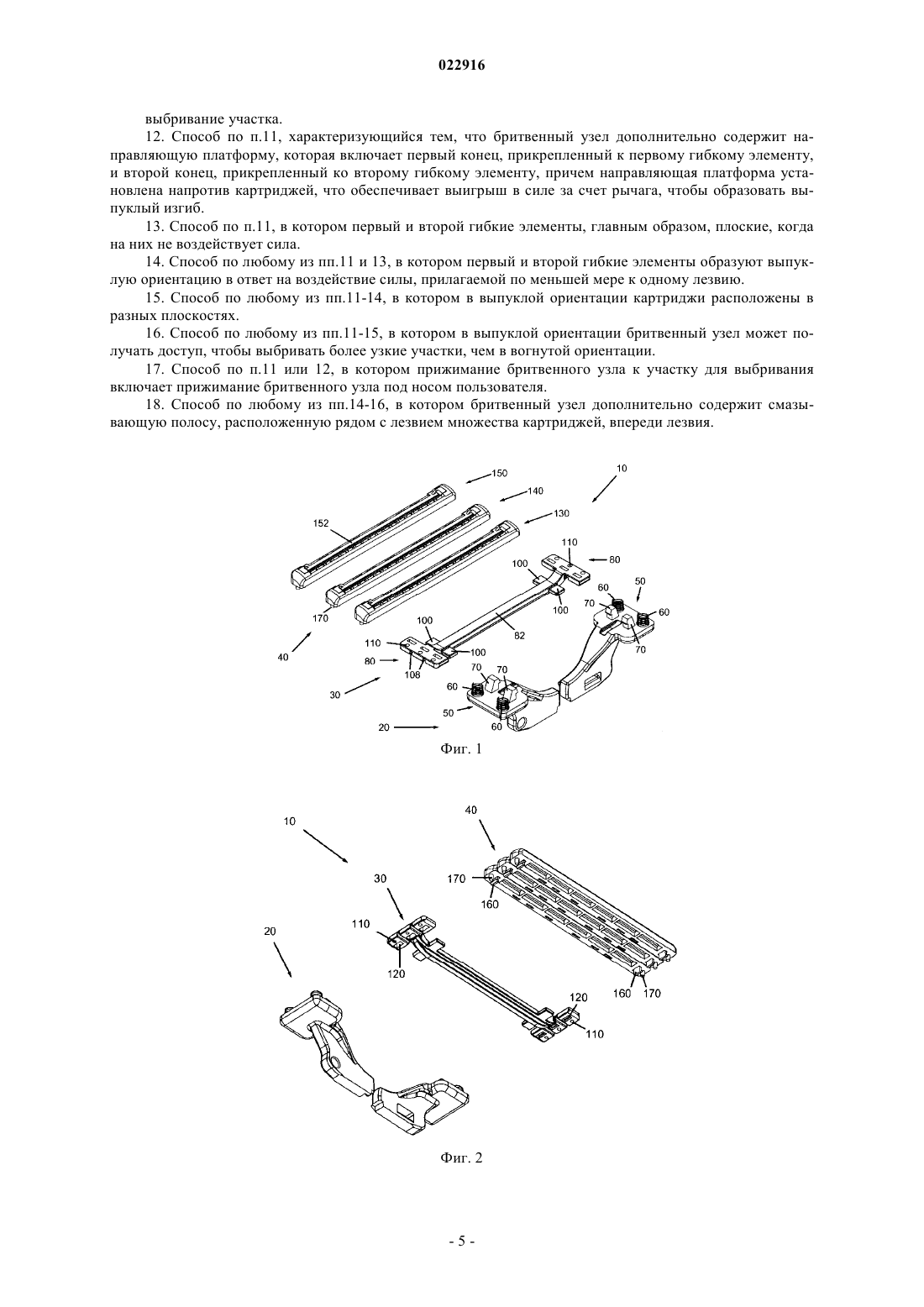

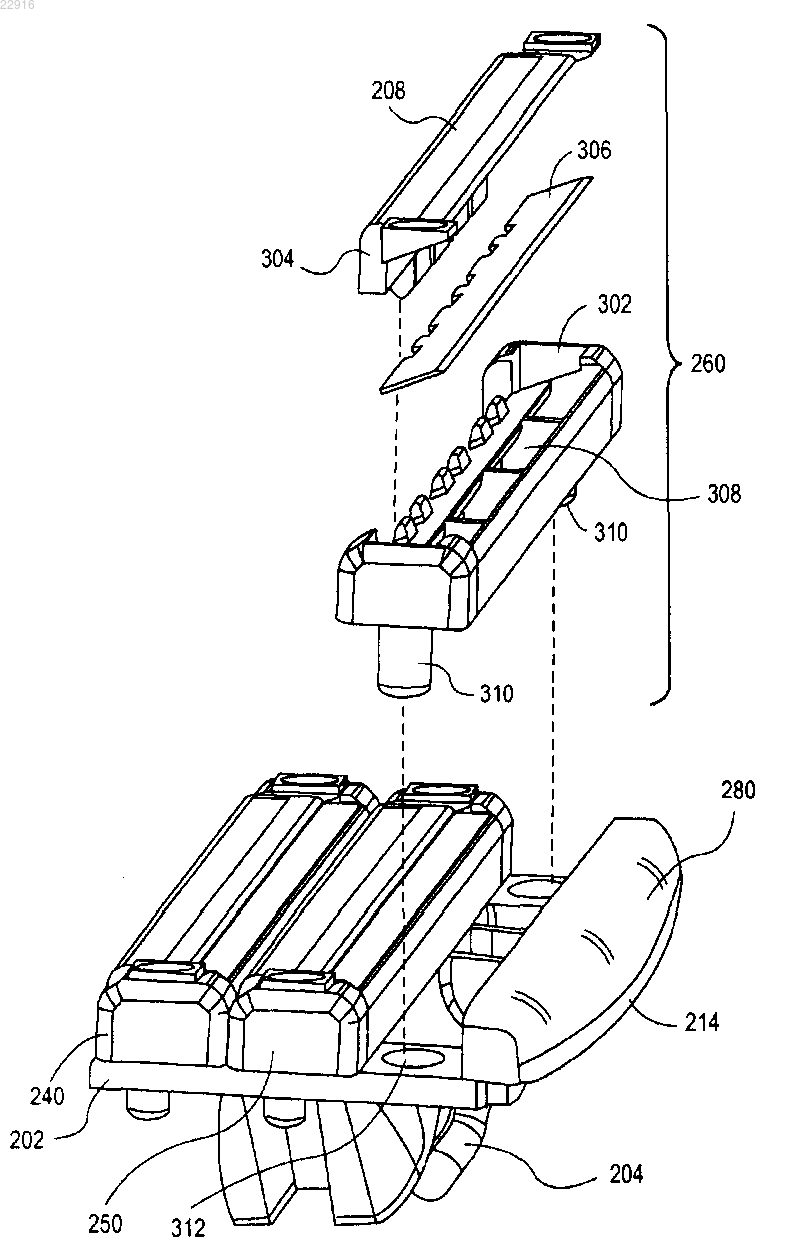

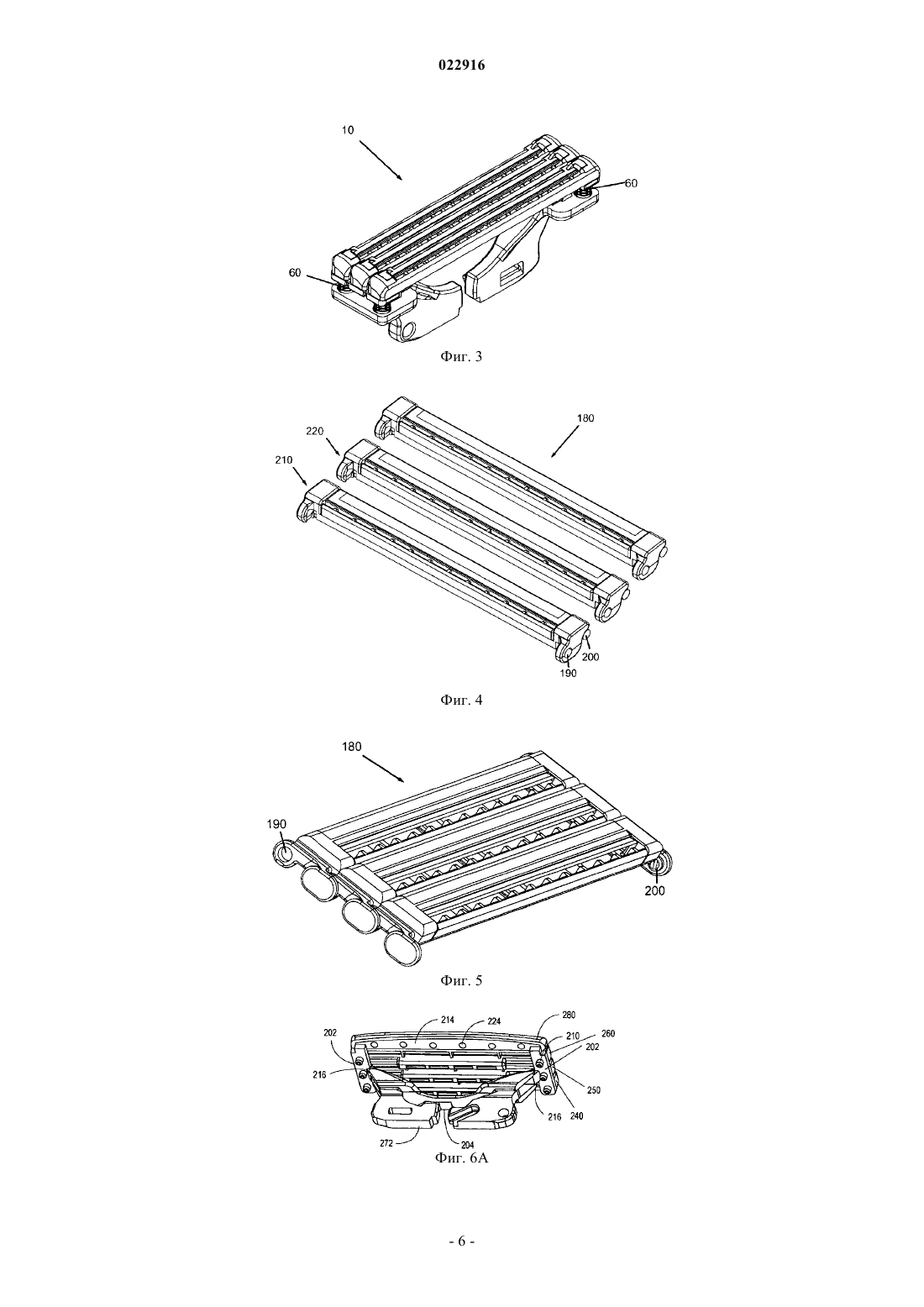

В изобретении предлагается бритвенный узел, имеющий множество независимых гибко установленных картриджей. Узел содержит опору картриджа, которая содержит два гибких поперечных элемента на противоположных концах мостового элемента, каждый у одной из пары точек крепления. Поперечный элемент является гибким в направлении вогнутой или выпуклой ориентации относительно соответствующей точки крепления. Узел дополнительно содержит множество картриджей, каждый из которых содержит держатель и по меньшей мере одно лезвие, причем каждый картридж независимо соединен с поперечными элементами параллельно соединению каждого другого картриджа с поперечными элементами.(71)(72)(73) Заявитель, изобретатель и патентовладелец: КОРЕШ ЛЕОН АЛОН (US) Область применения изобретения Настоящее изобретение в общем имеет отношение к созданию средства личной гигиены, а более конкретно, к созданию устройства для бритья. Предпосылки к созданию изобретения На рынке имеются различные средства для бритья, например, с ручным приводом, электробритвы,устройства для бритья многократного использования и одноразового использования. Типично, такие устройства для бритья содержат ручку для захвата, позволяющую удобно удерживать одно или несколько режущих лезвий (ножей), и соответствующий картридж, несущий одно или несколько таких лезвий,закрепленных в нем. Сущность изобретения Настоящее изобретение имеет отношение к усовершенствованному бритвенному узлу с параметрами, облегчающими более удобное и/или комфортабельное и/или более эффективное бритье. В соответствии с настоящим изобретением предлагается бритвенный узел, имеющий множество независимых гибко установленных картриджей. Каждый из множества независимых картриджей имеет держатель и по меньшей мере одно лезвие, которые установлены параллельно друг другу на опоре картриджа, имеющей упругие гибко установленные поперечные элементы. Опора картриджа дополнительно содержит мост, идущий между установочными поперечными деталями. В соответствии с первым вариантом осуществления настоящего изобретения, предлагается бритвенный узел, имеющий множество лезвий, который содержит по меньшей мере два картриджа, каждый из которых содержит по меньшей мере одно лезвие; опору лезвия картриджа с двумя концами, причем каждый конец выполнен с возможностью зацепления с указанными по меньшей мере двумя картриджами и образует мост между указанными картриджами и соединением ручки; и соединение ручки, имеющее два конца, причем концы указанной опоры картриджа шарнирно соединены, чтобы облегчить их изгиб. В соответствии со вторым вариантом осуществления настоящего изобретения предлагается бритвенный узел (устройство для бритья), имеющий множество лезвий, который содержит по меньшей мере один картридж по меньшей мере с одним лезвием, выполненный с возможностью взаимного зацепления по меньшей мере с одним другим картриджем и выполненный с возможностью отдельного зацепления с опорой картриджа; опору лезвия картриджа, имеющую два конца, причем каждый конец выполнен с возможностью зацепления с указанными по меньшей мере двумя картриджами и образует мост между указанными картриджами и соединением ручки; и соединение ручки, имеющее два конца, причем концы указанной опоры картриджа шарнирно соединены, чтобы облегчить их изгиб. Указанные ранее и другие характеристики изобретения будут более ясны из последующего детального описания, данного в качестве примера и не имеющего ограничительного характера и приведенного со ссылкой на сопроводительные чертежи, на которых аналогичные детали имеют одинаковые позиционные обозначения. Следует иметь в виду, что ссылка на "один" конструктивный вариант в описании изобретения не обязательно означает ссылку на один и тот же конструктивный вариант, причем такие ссылки обозначают наличие по меньшей мере одного конструктивного варианта. Краткое описание чертежей На фиг. 1 схематично показано перспективное изображение с пространственным разделением деталей в виде сверху сбоку первого конструктивного варианта картриджа в соответствии с настоящим изобретением. На фиг. 2 схематично показано изображение с пространственным разделением деталей в виде диагонально снизу конструктивного варианта, показанного на фиг. 1. На фиг. 3 схематично показана изометрическая проекция собранного устройства для показанного на фиг. 2. На фиг. 4 показано перспективное изображение с пространственным разделением деталей другого конструктивного варианта устройства для бритья с тремя корпусными картриджами. На фиг. 5 показана изометрическая проекция дополнительного конструктивного варианта устройства для бритья в соответствии с настоящим изобретением, где можно видеть набор из трех собранных картриджей. На фиг. 6 А и 6 В схематично показаны изометрические проекции в виде сзади и в виде спереди, соответственно, бритвенного узла в соответствии с вариантом осуществления настоящего изобретения. На фиг. 7 показано перспективное изображение с пространственным разделением деталей бритвенного узла (узла бритвы) в соответствии с вариантом осуществления настоящего изобретения. На фиг. 8 А и 8 В схематично показаны виды сбоку бритвенного узла в соответствии с вариантом осуществления настоящего изобретения, в не имеющей изгиба и в выпуклой ориентации соответственно. Подробное описание изобретения В соответствии с настоящим изобретением предлагается бритвенный узел, который содержит множество механически связанных лезвий, предназначенный для работы в устройстве для бритья. В таком узле, каждый лезвие закреплено внутри соответствующего картриджа, в то время как каждый картридж имеет прямую или косвенную связь со смежными одним или двумя картриджами. Типично, пружины расположены рядом с некоторыми картриджами, а типично ниже некоторых картриджей и опоры картриджа, чтобы обеспечивать упругий изгиб лезвий. В результате, во время бритья узел картриджей может получать выпуклый изгиб или вогнутый изгиб в зависимости от контуров поверхности кожи, которую бреют. Обратимся теперь к рассмотрению фиг. 1, на которой схематично показано перспективное изображение с пространственным разделением деталей в виде сверху сбоку примерного бритвенного узла 10 в соответствии с настоящим изобретением. Узел 10 содержит три модуля: соединение 20 ручки, опору 30 картриджа и набор картриджей 40, образующих триаду. Соединение 20 ручки имеет конец 50 ручки, который содержит две пружины 60 и два L-образных замка 70. Оба конца 80 опоры 30 картриджа подняты относительно плоскости моста (мостового участка) 82. Концы 80 служат для образования перемычки(моста) между картриджами 40 и соединением 20 ручки. Две симметричные полки 100 расположены у соответствующих торцов моста 82 и идут в боковом направлении, так что они обеспечивают плотную посадку в гнезда L-образных замков 70. Каждый конец 80 опоры 30 картриджа может быть сочленен (с картриджем) при помощи двух поперечных пазов 108, которые видны снизу от концов. Три прямоугольных или круглых сквозных отверстия ПО и три прямоугольных сквозных паза 120 предусмотрены на соответствующих концах. Каждый из картриджей 130, 140 и 150 содержит лезвие 152. Каждый конец 80 картриджа 40 имеет штифт 170 и прямоугольный выступ (не показан), направленные противоположно открытому лезвию 152. Каждый набор штифтов 170 и выступов соответствующего картриджа 40 выполнен с возможностью раздельного входа в зацепление с согласованными отверстиями и пазами 110 и 120. Концы 50 соединения ручки имеют пружины 60 или другие упругие элементы. Эти пружины смещают картриджи 130 и 150, но не средний картридж 140. Таким образом, во время бритья картриджи 130 и 150 упруго смещаются вверх за счет пружин 60. На фиг. 2 показан другой вид трех модулей, а именно, соединения 20 ручки, опоры 30 картриджа и набора картриджей 40. От обоих концов каждого картриджа 40 идут вниз штифты 170 и выступы 160,которые входят в соответствующие отверстия 110 и пазы 120. Обратимся теперь к рассмотрению фиг. 3, на которой схематично показана изометрическая проекция полностью собранного (за исключением ручки) бритвенного узла в соответствии с первым вариантом осуществления настоящего изобретения, где можно видеть, как картриджи 40 триады поддерживаются пружинами 60. Из рассмотрения этого конструктивного варианта можно понять, что число упругих элементов, таких как пружины 60, типично равно числу картриджей минус один. На фиг. 4 схематично показано перспективное изображение с пространственным разделением деталей другого варианта осуществления настоящего изобретения с тремя картриджами в наборе 180. Каждый картридж набора 180 выполнен с возможностью взаимного зацепления с одним или двумя другими картриджами. Оба конца каждого из картриджей имеют одно отверстие 190 и один штифт 200. Таким образом, когда картриджи собирают, в отверстие 190 картриджа 210 входит штифт 200 картриджа 220 и т.д. На фиг. 5 схематично показана изометрическая проекция варианта осуществления настоящего изобретения. Собранный набор 180 состоит из трех картриджей, которые соединены друг с другом последовательно. В соответствии с одним из вариантов осуществления настоящего изобретения, на каждом картридже предусмотрена смазывающая полоса 280 (см. фиг. 6 А), расположенная впереди от первого лезвия 152, а это означает, что указанная полоса расположена впереди лезвий 152 в направлении бритья. Полоса 280 типично пропитана смазывающим материалом, например, таким как aloe vera и/или кокосовое молоко. В соответствии с другим вариантом осуществления настоящего изобретения, упругая резиновая полоса расположена рядом с первым лезвием 152 в направлении бритья (например, рядом с лезвием картриджа 130 в примерном варианте, показанном на фиг. 1). Эта эластомерная полоса соединена с картриджем 130 и обеспечивает гибкость картриджа, облегчая при бритье подъем волосков и их направление к лезвиям. Такая характерная особенность используется и в других устройствах для бритья и описана, например, в публикации "Gillette soft microfins" (Gillette Inc., Boston, MA 02199, USA). На фиг. 6A и 6 В схематично показаны изометрические проекции в виде сзади и в виде спереди, соответственно, бритвенного узла в соответствии с вариантом осуществления настоящего изобретения. Множество независимых картриджей 240, 250 и 260 соединены с парой поперечных деталей 202 опоры картриджа. Опора картриджа также содержит мост 204, стягивающий поперечные детали 202. Мост 204 соединен с каждой поперечной деталью 202 в точке 216 крепления. В показанном конструктивном варианте используют три независимых картриджа, а именно, ведущий картридж 260, средний картридж 250 и сопровождающий картридж 240. В соответствии с одним из конструктивных вариантов каждый картридж независимо прикреплен к поперечной детали 202, причем средний картридж 250 прикреплен, по существу, в точке 216 крепления, а ведущий и средний картриджи 260 и 240 прикреплены поблизости на каждой стороне от него. Состав каждого картриджа описан далее более подробно со ссылкой на фиг. 7. Обычно поперечные детали 202 являются гибкими и могут изгибаться между выпуклой и вогнутой ориентациями. Это обсуждается более подробно ниже со ссылкой на фиг. 8 А и 8 В. В положении покоя,например, когда не приложена сила, поперечные детали 202 являются в основном плоскими. Картриджи 240, 250 и 260 могут быть прикреплены к поперечным деталям с использованием клея, заклепок, тепловой сварки или любого другого обычного механизма крепления или их комбинации. Установка картриджей в заданное положение на поперечной детали 202 и, в частности, конечное пространство "d" между каждой парой картриджей (которое лучше всего показано на фиг. 8 А и 8 В) задает степень вогнутости,которую может иметь лицевая сторона бритвы до контакта между смежными картриджами, который не допускает дополнительного перемещения (изгиба). Так как каждый из картриджей 240, 250 и 260 является независимым, то относительное перемещение одного картриджа, когда лицевая сторона бритвы становится выпуклой, не влияет на другие картриджи. Такое перемещение ограничивается только за счет гибкости и упругости поперечной детали 202. Использованный здесь термин "ведущий" относится к более раннему положению в направлении бритья. Таким образом, ведущий картридж 260 входит в область бритья ранее среднего картриджа 250,когда узел перемещают по области бритья. В соответствии с одним из вариантов осуществления настоящего изобретения бритвенный узел содержит направляющую платформу 214, на которой может быть размещена смазывающая полоса 280. Направляющая платформа 214 может быть прикреплена к поперечной детали 202 или образована в виде единого целого с ней. Смазывающая полоса 280 выполнена с возможностью выделения смазки перед ведущим картриджем 260. В соответствии с некоторыми конструктивными вариантами каждый картридж может иметь свою собственную смазывающую полосу 208, которая смазывает область бритья до прихода следующего картриджа. Направляющая платформа 214 может иметь перфорации 224 для улучшения сцепления со смазывающей полосой 208. В альтернативном конструктивном варианте, смазывающая полоса 208 может быть заменена гибкими ребрами или зеркальными лопастями, которые обеспечивают смазку перед ведущим картриджем 260. Соединение 272 ручки соединено с мостом 204 таким образом, чтобы позволить соединить бритвенный узел с ручкой бритвы. Соединение ручки 272 может обеспечивать возвратнопоступательное движение всего узла при прикреплении к ручке. Межсоединение 272 бритвы может иметь любую необходимую конфигурацию, позволяющую произвести соединение с множеством возможных ручек бритв, которые выпускаются серийно или будут разработаны в дальнейшем. На фиг. 7 показано перспективное изображение с пространственным разделением деталей бритвенного узла в соответствии с одним из вариантов осуществления настоящего изобретения. Ведущий картридж 260 показан с пространственным разделением деталей. Каждый картридж содержит лезвие 306 и держатель, имеющий основание 302 и крышку 304, которые совместно удерживают лезвие 306. Основание 302 и крышка 304 могут быть изготовлены при помощи литьевого формования из любой подходящей пластмассы или из другого материала, например, могут быть отпрессованы из пластмассы или алюминия. В одном конструктивном варианте, основание 302 может быть образовано в виде единого целого с установочными штырями 310, которые выходят из него. Установочные штыри 310 входят в отверстия 312 в поперечной детали 202 и могут быть закреплены в них за счет тепловой сварки или другого механизма сцепления. Крышка 304 выполнена с возможностью защелкивания на основании 302, чтобы удерживать лезвие 306. В основании 302 образованы каналы 308, через которые могут выходить сбритые волоски без забивания или засорения лезвия 306. В соответствии с различными конструктивными вариантами, поперечная деталь 202 может быть изготовлена из серийно выпускаемых эластомерных материалов, таких как нейлон 12, полиуретан или любой другой подходящий упругий синтетический материал. Обычно желательно, чтобы поперечная деталь 202 имела достаточную упругость, чтобы она могла деформироваться и возвращаться в ее, в основном,плоское исходное состояние по меньшей мере 8000 циклов. Упругость, соответствующая 10,000 циклам или больше, является предпочтительной. В соответствии с некоторыми конструктивными вариантами поперечную деталь 202 и мост 204 формуют или прессуют в виде одной детали. В соответствии с некоторыми другими конструктивными вариантами поперечную деталь 202 и основание 302 формуют в виде одной детали. Следует иметь в виду, что когда основания 302 всех картриджей формуют в виде одной детали, тогда нет необходимости в мосте 204. На фиг. 8 А и 8 В схематично показаны виды сбоку бритвенного узла в соответствии с одним из вариантов осуществления настоящего изобретения, в не имеющей изгиба и в выпуклой ориентации соответственно. Поперечный элемент 402 соединен с мостом 404 и удерживает независимые картриджи 440,450 и 460. Двунаправленными стрелками на фиг. 8 А показана способность поперечных элементов 402 изгибаться относительно точки 416 крепления в вогнутую или выпуклую ориентацию. Конечное пространство "d" существует между смежными парами картриджей 440, 450 и 460. Конечное пространство"d" задает величину, на которую поперечный элемент 402 может изгибаться, чтобы образовать вогнутую ориентацию лицевой стороны бритвенного узла. Когда поперечный элемент 402 изгибается в вогнутую ориентацию, смежные картриджи входят в контакт и мешают увеличению вогнутости. В отсутствии конечного пространства "d", поперечный элемент 402 (после сборки) мог бы только изгибаться в направлении, делающем лицевую сторону выпуклой. Выпуклая ориентация помогает выбривать узкие участки,например, под носом, в то время как вогнутая ориентация помогает выбривать угловые участки, например, подбородок. Вообще говоря, необходимость в выпуклой гибкости превосходит необходимость в вогнутой гибкости. В показанном конструктивном варианте, направляющая платформа 414 поддержива-3 022916 ет группу микроребер, которые могут быть образованы из эластомерного материала и предназначены для подъема волосков перед лезвием ведущего картриджа 460. Следует иметь в виду, что эти микроребра могут быть заменены, полностью или частично, смазывающей полосой, предусмотренной на направляющей платформе 414. На фиг. 8 В показан поперечный элемент 402, изогнутый в выпуклую ориентацию относительно точки 416 крепления. Как уже было указано здесь выше, эта ориентация облегчает доступ в узкие места,например, вокруг носа пользователя. Важно, что направляющая платформа 414 обеспечивает выигрыш в силе за счет рычага, чтобы облегчить этот изгиб, когда пользователь прижимает узел к выбриваемой области, причем направляющая платформа 414 создает плечо рычага для инициирования изгиба относительно точки 416 крепления. Несмотря на то, что были описаны предпочтительные варианты осуществления изобретения, совершенно ясно, что в него специалистами в данной области могут быть внесены различные изменения и дополнения, которые не выходят однако за рамки формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Бритвенный узел (10), который содержит мостовой элемент (82/204/404), который содержит первый конец, включающий первую точку крепления (216/416), и второй противоположный конец, включающий вторую точку крепления (216/416); опору картриджей (30), которая содержит первый гибкий и второй гибкий элементы (80/202/402),где указанный мостовой элемент располагается между указанными гибкими элементами, причем указанный первый гибкий элемент прикреплен у первой точки крепления и является гибким в направлении вогнутой или выпуклой ориентации относительно первой точки крепления, и указанный второй гибкий элемент прикреплен у второй точки крепления и является гибким в направлении вогнутой или выпуклой ориентации относительно второй точки крепления; множество картриджей (130, 140, 150/240, 250, 260/440, 450, 460), содержащих держатель и по меньшей мере одно лезвие, при этом каждый картридж имеет первый конец и второй конец, первый конец каждого картриджа независимо прикреплен к первому гибкому элементу и второй конец каждого из картриджей независимо прикреплен ко второму гибкому элементу, и первый гибкий элемент прикреплен к первому концу каждого из множества картриджей, а второй гибкий элемент прикреплен ко второму концу каждого из множества картриджей, при этом картриджи расположены параллельно друг другу,причем в направлении выпуклой ориентации параллельные картриджи образуют главным образом выпуклый изгиб; и соединительный элемент (20), сконфигурированный для возможности соединения бритвенного узла с ручкой бритвы, причем соединительный элемент включает упругие элементы (60), смещающие множество картриджей, причем первый и второй гибкие элементы расположены между картриджами и соединительным элементом. 2. Узел по п.1, в котором каждый из множества картриджей дополнительно содержит смазывающую полосу, соединенную с держателем. 3. Узел по п.1, в котором опора картриджей целиком отформована как одна деталь. 4. Узел по п.1, который дополнительно содержит направляющую платформу, соединенную с опорой картриджей впереди первого картриджа. 5. Узел по п.4, который дополнительно содержит множество гибких ребер, расположенных на направляющей платформе. 6. Узел по п.1, в котором имеется больше двух смежных картриджей и в котором смежные картриджи соединены с первым и вторым гибким элементом с зазорами между ними. 7. Узел по п.1, в котором узел содержит нечтное число смежных картриджей, и в котором один картридж из указанных смежных картриджей соединен с первым и вторым гибкими элементами, по существу, в первой и второй точках крепления, а оставшиеся картриджи соединены с первым и вторым концом гибкого элемента в равном количестве на противоположных сторонах от первой и второй точек крепления. 8. Узел по любому из пп.1-4 и 7, в котором упругие элементы расположены между по меньшей мере одним картриджем и гибкими элементами. 9. Узел по п.1, в котором соединительный элемент содержит первый конец, включающий по меньшей мере один упругий элемент, выполненный с возможностью зацепления с первым гибким элементом,и второй конец, включающий по меньшей мере один упругий элемент, выполненный с возможностью зацепления со вторым гибким элементом. 10. Узел по любому из пп.1-4 и 7, 8, в котором в процессе перехода от вогнутой к выпуклой ориентации гибких элементов относительное перемещение одного картриджа не влияет на другие картриджи. 11. Способ бритья с использованием узла по п.1, включающий прижимание бритвенного узла к узкому участку для выбривания, так что упругие элементы и параллельное прикрепление картриджей образуют выпуклый изгиб при прижимании к узкому участку; и выбривание участка. 12. Способ по п.11, характеризующийся тем, что бритвенный узел дополнительно содержит направляющую платформу, которая включает первый конец, прикрепленный к первому гибкому элементу,и второй конец, прикрепленный ко второму гибкому элементу, причем направляющая платформа установлена напротив картриджей, что обеспечивает выигрыш в силе за счет рычага, чтобы образовать выпуклый изгиб. 13. Способ по п.11, в котором первый и второй гибкие элементы, главным образом, плоские, когда на них не воздействует сила. 14. Способ по любому из пп.11 и 13, в котором первый и второй гибкие элементы образуют выпуклую ориентацию в ответ на воздействие силы, прилагаемой по меньшей мере к одному лезвию. 15. Способ по любому из пп.11-14, в котором в выпуклой ориентации картриджи расположены в разных плоскостях. 16. Способ по любому из пп.11-15, в котором в выпуклой ориентации бритвенный узел может получать доступ, чтобы выбривать более узкие участки, чем в вогнутой ориентации. 17. Способ по п.11 или 12, в котором прижимание бритвенного узла к участку для выбривания включает прижимание бритвенного узла под носом пользователя. 18. Способ по любому из пп.14-16, в котором бритвенный узел дополнительно содержит смазывающую полосу, расположенную рядом с лезвием множества картриджей, впереди лезвия.
