Устройство для выведения трубы с большим сечением через крышу
Формула / Реферат
1. Устройство для выведения трубы с большим сечением через крышу, содержащее проходной короб (1), выполненный из пластика, имеющий сужающийся кверху воротник (2), и фланец (4), простирающийся равномерно от нижнего края воротника (2), отличающееся тем, что фланец (4) выполнен, по существу, прямоугольным и оснащен радиально открытым пазом (5), простирающимся по окружности вокруг всего фланца (4), причем паз (5) образован сверху верхней частью фланца (4а) и снизу нижней частью фланца (4b), простирающейся радиально значительно дальше наружу, чем верхняя часть фланца (4а).
2. Устройство для выведения трубы через крышу по п.1, отличающееся тем, что в нижней части фланца (4b) предварительно выполнены отверстия под гвозди (4с).
3. Устройство для выведения трубы через крышу по п.1, отличающееся тем, что дополнительно содержит две кровельные панели (6а, 6b), вставленные в радиально открытый паз (5) с противоположных сторон и приклеенные к нему, при этом в панелях (6а, 6b) выполнены прямоугольные пазы (8а, 8b) на сторонах, обращенных к проходному коробу (1), при этом края пазов (8а, 8b) вставлены в паз (5), окружающий фланец (4), и в собранном состоянии края кровельных панелей (6а, 6b), обращенные друг к другу, установлены один на другой.
4. Устройство для выведения трубы через крышу по любому из предшествующих пунктов, отличающееся тем, что воротник (2) проходного короба (1) имеет прямоугольное сечение.
5. Устройство для выведения трубы через крышу по любому из предшествующих пп.1-3, отличающееся тем, что воротник (2) проходного короба (1) имеет круглое сечение.
6. Устройство для выведения трубы через крышу по любому из предшествующих пунктов, отличающееся тем, что в переходной области между воротником (2) и фланцем (4) проходного короба (1) проделан паз (9), который углубляется линейно от конца проходного короба (1), обращенного к карнизу, по направлению к тому его концу, который обращен к коньку крыши.
7. Устройство для выведения трубы через крышу по любому из пп.3-6, отличающееся тем, что кровельные панели (6а, 6b) выполнены так, что одна кровельная панель (6а) предназначена для размещения в пазу (5), выполненном во фланце (4) проходного короба (1) со стороны, обращенной к коньку крыши, при этом другая кровельная панель (6b) вставлена со стороны, обращенной к карнизу крыши, причем прямоугольный паз (8а) в кровельной панели с коньковой стороны (6а) имеет такую глубину, что в собранном состоянии верхний край кровельной панели (6а) заведен под коньковый лист 10 или коньковую черепицу, при этом кровельная панель (6b) с карнизной стороны имеет соответствующий прямоугольный паз (8b), глубина которого позволяет верхнему краю данной кровельной панели (6b) лежать внахлест под нижним краем кровельной панели (6а) с коньковой стороны, при этом упомянутые прямоугольные пазы (8а, 8b) вырезаны в таком положении, что в собранном состоянии боковые края (6а, 6b) кровельных панелей (6а, 6b) расположены в разжелобках волн профилированного кровельного материала.
8. Устройство для выведения трубы через крышу по любому из пп.3-6, отличающееся тем, что кровельные панели (6а, 6b) выполнены с возможностью размещения в пазу (5), выполненном во фланце (4) проходного короба (1), с противоположных сторон, при этом каждая из кровельных панелей (6а, 6b) оснащена прямоугольным пазом (8а, 8b), имеющим такую глубину, которая позволяет противоположным краевым областям кровельных панелей (6а, 6b) с коньковой стороны и с карнизной стороны заходить одна на другую, а боковым краям кровельных панелей (6а, 6b) располагаться в разжелобках волн профилированного кровельного материала, причем пазы (8а, 8b) выполнены таким образом, что в собранном состоянии конец каждой из кровельных панелей (6а, 6b), обращенный к коньку, заведен под коньковый лист (10) или коньковую черепицу.

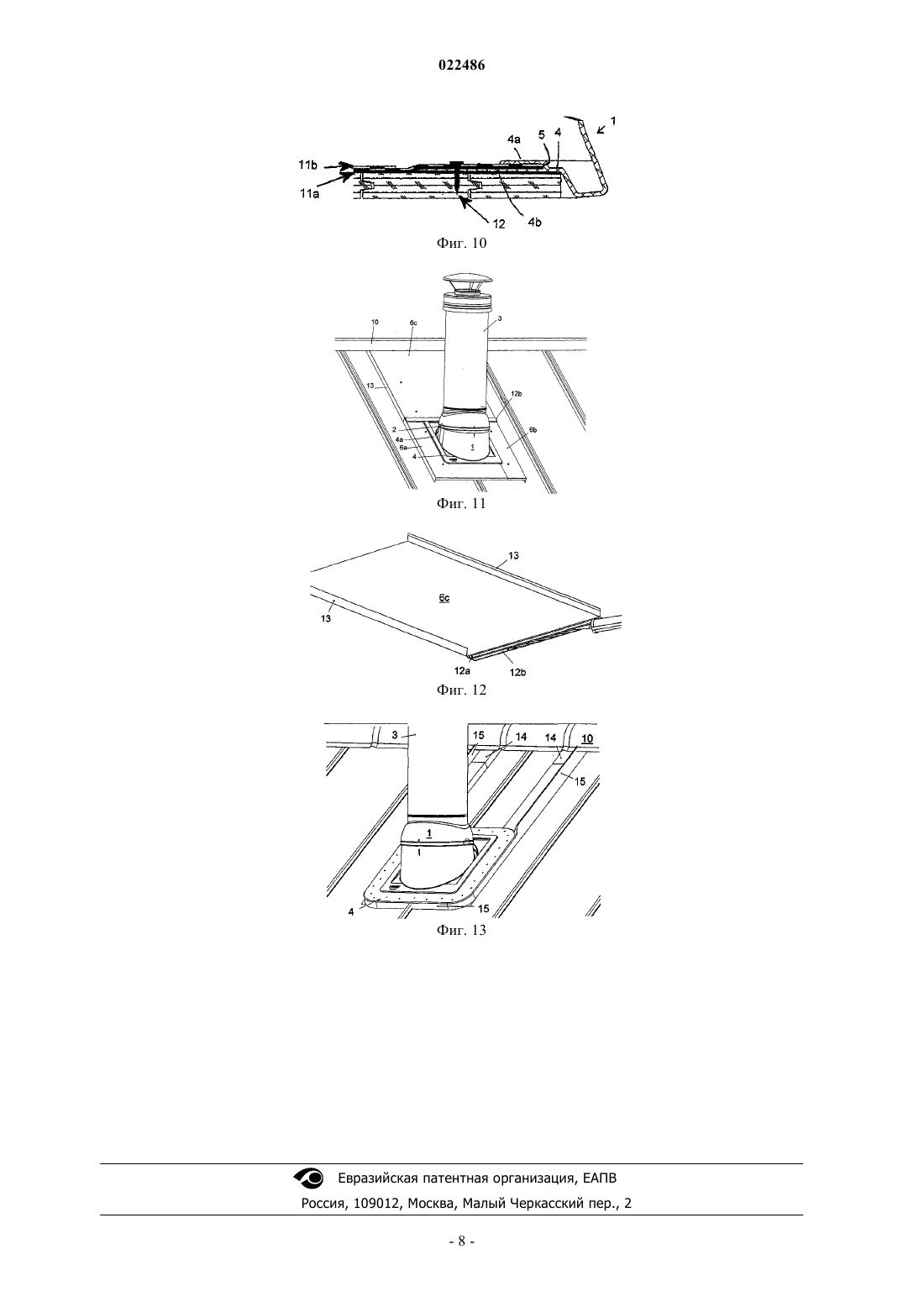

9. Устройство для выведения трубы через крышу по любому из пп.3-6, отличающееся тем, что оно содержит еще одну дополнительную третью кровельную панель (6с), размещенную поверх панели (6а, 6b) и проходящую от проходного короба (1) вверх до конька и проходящую под коньковым листом (10) или коньковой черепицей, при этом нижний конец указанной кровельной панели (6с) снабжен нижним фланцем (12а), вставленным в паз (5) во фланце (4) проходного короба (1), и верхним, более длинным фланцем (12b), проходящим поверх верхней части фланца (4а) проходного короба (1), причем боковые края третьей кровельной панели (6с) выполнены с простирающимися вниз складками (13).
10. Устройство для выведения трубы через крышу по любому из пп.3-9, отличающееся тем, что для прикрепления проходного короба (1) и кровельных панелей (6а, 6b) к крыше, состоящей из выложенных рядами плоских металлических листов, установлены две крепежные балки (14), имеющие высоту, соответствующую высоте каждого из простирающихся вверх соединительных краев упомянутой кровли, при этом крепежные балки простираются с обеих сторон, от низа фланца (4) проходного короба (1) и вверх до конька (10) крыши.
11. Устройство для выведения трубы через крышу по любому из пп.3-10, отличающееся тем, что наружные края кровельных панелей (6а, 6b) имеют форму, соответствующую контуру кровельного материала.
12. Устройство для выведения трубы через крышу по пп.3-11, отличающееся тем, что наружные края кровельных панелей (6а, 6b) с боковых сторон и с карнизной стороны выполнены с уплотнениями (15) из пенопласта, прижатыми к кровельному материалу.

Текст
УСТРОЙСТВО ДЛЯ ВЫВЕДЕНИЯ ТРУБЫ С БОЛЬШИМ СЕЧЕНИЕМ ЧЕРЕЗ КРЫШУ Изобретение относится к устройству для выведения трубы с большим сечением через крышу. Изобретение отличается тем, что оно содержит проходной короб (1), выполненный из пластика,имеющий сужающийся кверху воротник (2) и, по существу, прямоугольный фланец (4),простирающийся равномерно от верхнего края воротника, при этом наружный край фланца (4) оснащен радиально открытым пазом, простирающимся по окружности вокруг всего фланца (4),причем упомянутый паз образован сверху верхним фланцем (4 а), а снизу - нижним фланцем (4b). Проходной короб (1) пригоден для установки на все виды крыш с использованием кровельных панелей (6 а, 6b, 6 с) соответствующей формы, вставляемых в паз (5), проделанный во фланце (4) проходного короба (1).(71)(73) Заявитель и патентовладелец: СК ТУОТЕ ОЙ (FI) Настоящее изобретение относится к устройству для выведения трубы с большим сечением через крышу. По отношению к таким устройствам всегда делались попытки предотвратить протечки воды с помощью листовой металлической кровли, выполненной кровельщиком по металлу. Это дорогая работа, и сегодня ее могут выполнять только немногие квалифицированные кровельщики по металлу. Инструкции по листовой металлической кровле приведены в указателе RT-карт, на который делают ссылку проектировщики в своих технических заданиях. Применение такой кровли связано с проблемными угловыми областями, где существует риск протечек. В наше время металлические листы поставляются предварительно покрашенными, и, таким образом, существует вероятность возникновения царапин при установке. Дополнительной трудностью является то, что трубы или дымоходы выводят через крышу вертикально и горизонтально в случайном месте, что препятствует достижению достаточной герметичности на черепичных крышах и крышах из профилированного листа. Задачей настоящего изобретения является создание устройства для выведения трубы через крышу,которое легко устанавливается и которое может быть изготовлено с небольшими затратами, устраняющего риск протечки воды и которое является легко приспосабливаемым в соответствии с положением устройства и к рубероидным крышам, и к крышам с кровлей из металлических листов, и к черепичным крышам. Эта цель может быть достигнута с помощью устройства для выведения трубы через крышу,отличающегося тем, что оно содержит проходной короб, выполненный из пластика, имеющий сужающийся кверху воротник, и, по существу, прямоугольный фланец, простирающийся равномерно от нижнего края воротника, при этом упомянутый фланец оснащен радиально открытым пазом, простирающимся по окружности вокруг всего фланца, причем упомянутый паз образован сверху верхним фланцем и снизу нижним фланцем. Предпочтительно нижний фланец простирается радиально значительно дальше наружу, чем верхний фланец, что обеспечивает лучшую опору проходному коробу и является преимущественным особенно при установке на рубероидную крышу. Таким образом, после установки подстилающего рубероида проходной короб подгоняют под отверстие, образованное в крыше, так, чтобы нижний фланец лежал на подстилающем рубероиде. Прикрепление к крыше может быть выполнено, например, с помощью рубероидных гвоздей, причем для этой цели может быть предусмотрен нижний фланец с заранее подготовленными отверстиями под гвозди. Покрывающий рубероид вырезают и устанавливают так, чтобы края,обращенные к фланцу, простирались прямо до дна паза между нижним фланцем и верхним фланцем, при этом для обеспечения герметичности перед установкой покрывающего рубероида на верхнюю поверхность нижнего фланца и на нижнюю поверхность верхнего фланца наносят битумное клеящее вещество. Для установки листовой металлической кровли или черепичной кровли две кровельные панели могут быть вставлены с противоположных сторон в паз, окружающий фланец, и приклеены к нему; для этой цели прямоугольное отверстие было вырезано в том краю каждой из кровельных панелей, который обращен к проходному коробу, при этом упомянутые отверстия так рассчитаны по размеру, что их края входят в паз, окружающий фланец, и расположены так, что в собранном состоянии края обращенных друг к другу кровельных панелей заходят один на другой, причем боковые края кровельных панелей будут лежать в разжелобках волн профилированного кровельного материала, в то время как верхний край кровельных панелей заведен под коньковый лист или коньковую черепицу. Приклеивание кровельных панелей к пазу проходного короба предпочтительно выполняют посредством силиконового клея, при этом для получения прочного и водостойкого стыка паз заполняют упомянутым силиконовым клеем перед установкой кровельных панелей в паз. Сечение воротника проходного короба может быть либо четырехугольным, либо круглым в зависимости от формы трубы или дымохода, выведенного через крышу. Имеющие сходные формы кровельные панели пригодны для проходного короба независимо от формы его воротника. Предпочтительно в переходной области между воротником и фланцем образован паз, окружающий фланец, который углубляется линейно от того конца проходного короба, что обращен к карнизу, по направлению к его концу, обращенному к коньку. Благодаря сужающейся кверху форме воротника и благодаря упомянутому пазу устройство для выведения трубы через крышу согласно изобретению может быть установлено на крышах, наклон которых может быть между 0 и 45. Согласно одному варианту осуществления кровельные панели выполнены так, что одна панель предназначена для вставки в паз, проделанный во фланце проходного короба со стороны, обращенной к коньку крыши, а вторая - со стороны, обращенной к карнизу крыши. Для обеспечения герметичности упомянутое прямоугольное отверстие в кровельной панели с коньковой стороны имеет глубину, которая позволяет в установленном положении завести верхний край упомянутой кровельной панели под коньковый лист или коньковую черепицу, а кровельная панель с карнизной стороны оснащена соответствующим прямоугольным отверстием, имеющим глубину, обеспечивающим укладку внахлест верхнего края данной кровельной панели под нижний край кровельной панели с коньковой стороны, при этом упомянутые прямоугольные отверстия вырезаны в таком месте, которое обеспечивает размещение боковых краев кровельных панелей в разжелобках волн профилированного кровельного материала. Согласно другому варианту осуществления изобретения кровельные панели предназначены для вставки в паз, проделанный во фланце с противоположных боковых сторон проходного короба. В этом случае каждая из кровельных панелей оснащена прямоугольным отверстием, имеющим глубину, которая позволяет противоположным краевым областям частей с коньковой стороны и частям кровельных панелей с карнизной стороны заходить друг на друга, а боковым краям кровельных панелей располагаться в разжелобках волн профилированного кровельного материала, при этом упомянутые отверстия расположены так, что в собранном состоянии тот конец каждой из кровельных панелей, который обращен к коньку, заведен под коньковый лист или коньковую черепицу. Вместо той компоновки, когда кровельные панели, вставленные с противоположных сторон в паз,окружающий фланец проходного короба, всегда должны быть заведены под коньковый лист или коньковую черепицу, согласно предпочтительному варианту осуществления третья кровельная панель вставлена со стороны проходного короба, обращенной к коньку, при этом тот край кровельной панели, который обращен к проходному коробу, оснащен нижним фланцем, который может быть вставлен в паз, проделанный во фланце проходного короба, и более длинным верхним фланцем, простирающимся поверх верхнего фланца, проделанного на краю фланца проходного короба, при этом длина третьей кровельной панели может быть рассчитана по размеру, обеспечивающему заведение верхнего края под коньковый лист или коньковую черепицу, боковые края которой оснащены обращенными вниз складками, выступающими из краевой области, оснащенной фланцами. Все стыки между кровельными панелями и проходным коробом, а также между различными кровельными панелями проклеены силиконовой пастой. Ширина третьей кровельной панели является приспосабливаемой к общей ширине двух других кровельных панелей, которые были вставлены с противоположных сторон проходного короба в паз, проделанный во фланце проходного короба, путем обрезания упомянутой третьей кровельной панели на нужную ширину и путем заведения краевой части, которая была обрезана и от которой была отделена краевая область, оснащенная фланцами, под вырезанный край упомянутой кровельной панели, при этом стыки проклеивают силиконовой пастой. Это решение обеспечивает подгонку всех кровельных панелей таким образом, что их боковые края всегда расположены в нужном положении в разжелобках волн кровельного материала, в то время как фланцы в нижнем крае третьей кровельной панели обеспечивают надежно герметизированную конструкцию, при этом силиконовую пасту наносят также на обратную сторону верхнего фланца третьей кровельной панели перед установкой упомянутой кровельной панели,притом зазор между боковыми кровельными панелями и верхним фланцем верхней третьей кровельной панели, а также зазор между фланцами верхней кровельной панели заполнен силиконовой пастой. Когда устройство для выведения трубы через крышу согласно изобретению предназначено для установки на крышу, состоящую из выложенных рядами плоских металлических листов, для прикрепления проходного короба и кровельных панелей к крыше устанавливают две крепежные балки, имеющие высоту, соответствующую высоте каждого из простирающихся вверх соединительных краев упомянутой кровли, при этом упомянутые крепежные балки простираются с обеих сторон проходного короба (1), от низа его фланца и вверх до конька крыши. Проходной короб согласно изобретению пригоден для установки на кровельные материалы всех видов. Только наружные края кровельных панелей имеют форму, несколько разную для различных кровельных материалов с целью приспособления к контуру конкретного кровельного материала. Предпочтительно, что наружные края боковых панелей и кровельных панелей с карнизной стороны оснащены уплотнениями из пенопласта, прижатыми к кровельному материалу, которые эффективно предотвращают проникновение воды под кровельные панели. Дополнительным преимуществом настоящего изобретения является то, что оно не зависит от положения проходного короба на крыше, поскольку кровельные панели предназначены для поставки без отверстий вместе с проходным коробом, и вследствие этого не нужно выполнять предварительных измерений. Положение прямоугольных отверстий, вырезаемых в кровельных панелях, измеряют на крыше, и вырезание предпочтительно выполняют по шаблону для приспособления ширины упомянутого отверстия к пазу, проделанному во фланце проходного короба, при этом при определении глубины отверстий учитывают расположение кровельных панелей внахлест. В дальнейшем изобретение описано более подробно со ссылкой на приложенные чертежи, где: на фиг. 1 показан вид сбоку в разрезе устройства для выведения трубы через крышу, установленного на профилированную листовую металлическую кровлю; на фиг. 2 показан разобранный вид устройства согласно изобретению для выведения трубы, имеющей большое прямоугольное сечение; на фиг. 3 показано устройство, представленное на фиг. 2, для выведения трубы через крышу в собранном состоянии; на фиг. 4 показан вид спереди в разрезе устройства, представленного на фиг. 3, для выведения трубы через крышу; на фиг. 4 а показана деталь А, представленная на фиг. 4, в большем масштабе; на фиг. 5 показан вид сбоку в разрезе устройства, представленного на фиг. 3, для выведения трубы через крышу; на фиг. 5 а показана деталь В, представленная на фиг. 5, в большем масштабе; на фиг. 6 показан перспективный вид другого примера устройства для выведения трубы через крышу; на фиг. 7 показан разобранный вид примера устройства для выведения круглой трубы через крышу; а также на фиг. 8 показан перспективный вид другого примера устройства для выведения трубы через крышу в собранном состоянии; на фиг. 9 показан перспективный вид примера устройства для выведения трубы через крышу, установленного на рубероидную крышу; на фиг. 10 показана увеличенная деталь крепления проходного короба, представленного на фиг. 9, к крыше; на фиг. 11 показан перспективный вид четвертого примера устройства согласно изобретению для выведения трубы через крышу, установленного на крышу, выполненную из плоских металлических листов, расположенных рядами; на фиг. 12 показан перспективный вид третьей кровельной панели, использованной в четвертом примере, в перевернутом положении; на фиг. 13 показано, как должны быть установлены крепежные балки на кровлю, выполненную из плоских металлических листов, расположенных рядами, с целью прикрепления устройства для выведения трубы через крышу. Устройство для выведения трубы с большим сечением через крышу, показанное на фиг. 1, содержит проходной короб 1, имеющий сужающийся кверху воротник 2, который подвижно насажен на трубу 3, выведенную через крышу. Сечение воротника 2 может быть прямоугольным, как показано на фиг. 2-6,или круглым, как показано на фиг. 7-9. Нижний край воротника 2 содержит равномерно простирающийся фланец 4, наружный конец которого оснащен радиально открытым пазом 5, простирающимся по окружности вокруг всего фланца, более четко видным на фиг. 4-5 а. Сверху паз 5 образован верхним фланцем 4 а, а снизу - нижним фланцем 4b. Две кровельные панели 6 а и 6b вставлены в этот паз 5 с противоположных сторон и приклеены к нему силиконовым клеем или соответствующей соединительной пастой 7. На краях обеих кровельных панелей 6 а, 6b, обращенных друг к другу и к проходному коробу 1, вырезано прямоугольное отверстие 8 а и 8b, при этом упомянутые отверстия так рассчитаны по размеру, что их края входят в паз 5, окружающий фланец 4, и в собранном состоянии края кровельных панелей 6 а и 6b, обращенные друг к другу, заходят один на другой. Предпочтительно, что в переходной области между воротником 2 и фланцем 4 проходного короба 1 проделан паз 9, окружающий воротник 2, который линейно углубляется от конца проходного короба,обращенного к карнизу, к его концу, обращенному к коньку крыши. На фиг. 2 и 3 кровельная панель 6 а предназначена для установки в проходной короб 1 со стороны,обращенной к коньку крыши, а кровельная панель 6b - со стороны, обращенный к карнизу, при этом в выполненной внахлест краевой области панелей кровельная панель 6 а лежит на кровельной панели 6b,как ясно видно на фиг. 3. Прямоугольное отверстие 8 а, вырезанное в кровельной панели с коньковой стороны 6 а, расположено в таком положении, что в собранном состоянии верхний край кровельной панели 6 а заведен под коньковый лист 10, предотвращая, таким образом, любую протечку воды со стороны конька 10. Прямоугольное отверстие 8b, вырезанное в кровельной панели с карнизной стороны 6b, имеет глубину, которая в собранном состоянии позволяет верхнему краю данной кровельной панели 6b располагаться внахлест под нижним краем кровельной панели 6 а. В варианте осуществления, показанном на фиг. 6, использованы кровельные панели 6 а и 6b, которые вставлены в паз 5 во фланце 4 проходного короба 1 с двух боковых направлений. Таким образом,кровельные панели 6 а и 6b являются зеркальным отражением друг друга. Каждая из кровельных панелей 6 а и 6b имеет такое прямоугольное отверстие 8 а и 8b, имеющее глубину, благодаря которой противоположные краевые области с коньковой стороны и с карнизной стороны заходят одна на другую, при этом отверстия 8 а, 8b выполнены в таком положении, что в собранном состоянии тот конец каждой из кровельных панелей 6 а и 6b, который обращен к коньку крыши, заведен под коньковый лист 10 или коньковую черепицу. На конце каждой из кровельных панелей 6 а и 6b, обращенных к карнизу, имеется концевая деталь 11, опционально из пенопласта, форма которой соответствует профилю кровельного материала. Может также быть предусмотрена уплотнительная лента, соответствующая профилю кровельного материала и простирающаяся по боковым краям кровельных панелей 6 а и 6b. На фиг. 7 показано устройство для выведения круглой трубы с большим сечением через крышу. Проходной короб 1 сходен с тем, что показан на предшествующих чертежах, за исключением того, что его воротник 2 имеет круглое сечение. Конструкция кровельных панелей 6 а и 6b устройства для выведения трубы через крышу сходна с той, что показана на фиг. 3. В варианте осуществления, показанном на фиг. 8, кровельные панели 6 а и 6b того типа, что представлен на фиг. 6, вставлены в паз 5 во фланце проходного короба 1. Боковые края кровельных панелей 6 а и 6b имеют простирающуюся вниз складку, внутренняя часть которой опционально оснащена уплотнением из пенопласта. Часть кровельной панели 6 а (на фиг. 2, 3 и 7) или кровельные панели 6 а, 6b (на фиг. 6 и 8) с коньковой стороны проходного короба могут быть слегка изогнуты вниз так, чтобы верхний край, заведенный под коньковый лист 10, по всей своей ширине соприкасался с кровельным материалом или рифлеными ребрами кровельного материала. Предусмотрено, что проходной короб 1, выполненный из пластика, и раздельные кровельные панели 6 а и 6b, которые еще не оснащены отверстиями 8 а и 8b, а также силиконовый клей поставляются строителю, который вырезает прямоугольное отверстие 8 а и 8b в надлежащем месте кровельных панелей 6 а и 6b с помощью шаблона, после предварительного измерения расстояния проходного короба 1 от конька крыши. В варианте осуществления, показанном на фиг. 9 и 10, в котором проходной короб 1 установлен на рубероидную крышу, нижний фланец 4b проходного короба простирается радиально значительно дальше, чем верхний фланец 4 а, что обеспечивает плотное прилегание проходного короба 1 к крыше. После установки подстилающего рубероида 11 а проходной короб 1 подгоняют под отверстие, образованное в крыше, таким образом, что нижний фланец 4b лежит на подстилающем рубероиде 11 а, при этом прикрепление к крыше предпочтительно выполняют посредством рубероидных гвоздей 12; с этой целью по краю нижнего фланца 4b предварительно проделаны отверстия 4 с под гвозди. Покрывающий рубероид 11b вырезают и устанавливают так, чтобы его края, обращенные к фланцу 4, простирались точно до дна паза 5 между нижним фланцем 4b и верхним фланцем 4 а, при этом перед установкой покрывающего рубероида 21b, с целью обеспечения герметизации, на верхнюю поверхность нижнего фланца 4b и на нижнюю поверхность верхнего фланца 4 а наносят битумное клеящее вещество. На фиг. 11 показан пример четвертого варианта осуществления устройства согласно изобретению для выведения трубы через крышу. Согласно данному варианту осуществления третья кровельная панель 6 с установлена на той стороне проходного короба 1, которая обращена к коньку крыши, при этом край упомянутой третьей кровельной панели 6 с, обращенный к проходному коробу 1, оснащен нижним фланцем 12 а, вставляемым в паз 5, выполненный во фланце 4 проходного короба, а также более длинным верхним фланцем 12b (на фиг. 12), простирающимся поверх верхнего фланца 4 а, расположенного на краю фланца 4 проходного короба 1 (на фиг. 12). Длина кровельной панели 6 а является приспосабливаемой таким образом, что ее верхний край заводят под коньковый лист 10 или коньковую черепицу, а ее боковые края имеют простирающиеся вниз складки 14, которые выступают за краевую область, оснащенную фланцами 12 а и 12b. Когда устройство согласно изобретению для выведения трубы через крышу предназначено для установки на крышу, выполненную из выложенных рядами плоских металлических листов, для прикрепления проходного короба 1 и кровельных панелей 6 а и 6b к крыше устанавливают две крепежные балки 14, имеющие высоту, соответствующую высоте каждого из простирающихся вверх соединительных краев крыши при этом упомянутые крепежные балки простираются с обеих сторон проходного короба, от низа его фланца 4 вверх до конька 10 крыши, как можно видеть на фиг. 13. Ширина кровельной панели 6 с является приспосабливаемой к общей ширине двух других кровельных панелей 6 а и 6b, вставленных с противоположных сторон проходного короба 1 в паз 5, проделанный в его фланце 4, путем обрезания упомянутой кровельной панели 6 с на надлежащую ширину и путем заведения обрезанной краевой части, после отделения краевой области, оснащенной фланцами 12 а и 12b,под вырезанный край вырезанной кровельной панели, при этом стыки проклеивают силиконовой пастой. Таким образом, при установке устройства для выведения трубы через крышу на рифленый кровельный материал ширина третьей кровельной панели 6 с также может быть адаптирована к разжелобкам волн. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для выведения трубы с большим сечением через крышу, содержащее проходной короб (1), выполненный из пластика, имеющий сужающийся кверху воротник (2), и фланец (4), простирающийся равномерно от нижнего края воротника (2), отличающееся тем, что фланец (4) выполнен, по существу, прямоугольным и оснащен радиально открытым пазом (5), простирающимся по окружности вокруг всего фланца (4), причем паз (5) образован сверху верхней частью фланца (4 а) и снизу нижней частью фланца (4b), простирающейся радиально значительно дальше наружу, чем верхняя часть фланца(4 а). 2. Устройство для выведения трубы через крышу по п.1, отличающееся тем, что в нижней части фланца (4b) предварительно выполнены отверстия под гвозди (4 с). 3. Устройство для выведения трубы через крышу по п.1, отличающееся тем, что дополнительно содержит две кровельные панели (6 а, 6b), вставленные в радиально открытый паз (5) с противоположных сторон и приклеенные к нему, при этом в панелях (6 а, 6b) выполнены прямоугольные пазы (8 а, 8b) на сторонах, обращенных к проходному коробу (1), при этом края пазов (8 а, 8b) вставлены в паз (5), окружающий фланец (4), и в собранном состоянии края кровельных панелей (6 а, 6b), обращенные друг к другу, установлены один на другой. 4. Устройство для выведения трубы через крышу по любому из предшествующих пунктов, отличающееся тем, что воротник (2) проходного короба (1) имеет прямоугольное сечение. 5. Устройство для выведения трубы через крышу по любому из предшествующих пп.1-3, отличающееся тем, что воротник (2) проходного короба (1) имеет круглое сечение. 6. Устройство для выведения трубы через крышу по любому из предшествующих пунктов, отличающееся тем, что в переходной области между воротником (2) и фланцем (4) проходного короба (1) проделан паз (9), который углубляется линейно от конца проходного короба (1), обращенного к карнизу,по направлению к тому его концу, который обращен к коньку крыши. 7. Устройство для выведения трубы через крышу по любому из пп.3-6, отличающееся тем, что кровельные панели (6 а, 6b) выполнены так, что одна кровельная панель (6 а) предназначена для размещения в пазу (5), выполненном во фланце (4) проходного короба (1) со стороны, обращенной к коньку крыши,при этом другая кровельная панель (6b) вставлена со стороны, обращенной к карнизу крыши, причем прямоугольный паз (8 а) в кровельной панели с коньковой стороны (6 а) имеет такую глубину, что в собранном состоянии верхний край кровельной панели (6 а) заведен под коньковый лист 10 или коньковую черепицу, при этом кровельная панель (6b) с карнизной стороны имеет соответствующий прямоугольный паз (8b), глубина которого позволяет верхнему краю данной кровельной панели (6b) лежать внахлест под нижним краем кровельной панели (6 а) с коньковой стороны, при этом упомянутые прямоугольные пазы(8 а, 8b) вырезаны в таком положении, что в собранном состоянии боковые края (6 а, 6b) кровельных панелей (6 а, 6b) расположены в разжелобках волн профилированного кровельного материала. 8. Устройство для выведения трубы через крышу по любому из пп.3-6, отличающееся тем, что кровельные панели (6 а, 6b) выполнены с возможностью размещения в пазу (5), выполненном во фланце (4) проходного короба (1), с противоположных сторон, при этом каждая из кровельных панелей (6 а, 6b) оснащена прямоугольным пазом (8 а, 8b), имеющим такую глубину, которая позволяет противоположным краевым областям кровельных панелей (6 а, 6b) с коньковой стороны и с карнизной стороны заходить одна на другую, а боковым краям кровельных панелей (6 а, 6b) располагаться в разжелобках волн профилированного кровельного материала, причем пазы (8 а, 8b) выполнены таким образом, что в собранном состоянии конец каждой из кровельных панелей (6 а, 6b), обращенный к коньку, заведен под коньковый лист (10) или коньковую черепицу. 9. Устройство для выведения трубы через крышу по любому из пп.3-6, отличающееся тем, что оно содержит еще одну дополнительную третью кровельную панель (6 с), размещенную поверх панели (6 а,6b) и проходящую от проходного короба (1) вверх до конька и проходящую под коньковым листом (10) или коньковой черепицей, при этом нижний конец указанной кровельной панели (6 с) снабжен нижним фланцем (12 а), вставленным в паз (5) во фланце (4) проходного короба (1), и верхним, более длинным фланцем (12b), проходящим поверх верхней части фланца (4 а) проходного короба (1), причем боковые края третьей кровельной панели (6 с) выполнены с простирающимися вниз складками (13). 10. Устройство для выведения трубы через крышу по любому из пп.3-9, отличающееся тем, что для прикрепления проходного короба (1) и кровельных панелей (6 а, 6b) к крыше, состоящей из выложенных рядами плоских металлических листов, установлены две крепежные балки (14), имеющие высоту, соответствующую высоте каждого из простирающихся вверх соединительных краев упомянутой кровли, при этом крепежные балки простираются с обеих сторон, от низа фланца (4) проходного короба (1) и вверх до конька (10) крыши. 11. Устройство для выведения трубы через крышу по любому из пп.3-10, отличающееся тем, что наружные края кровельных панелей (6 а, 6b) имеют форму, соответствующую контуру кровельного материала. 12. Устройство для выведения трубы через крышу по пп.3-11, отличающееся тем, что наружные края кровельных панелей (6 а, 6b) с боковых сторон и с карнизной стороны выполнены с уплотнениями
МПК / Метки
МПК: E04D 13/14, E04D 13/147
Метки: большим, сечением, трубы, устройство, выведения, крышу
