Раздаточная система для бумаги, смотанной в рулон

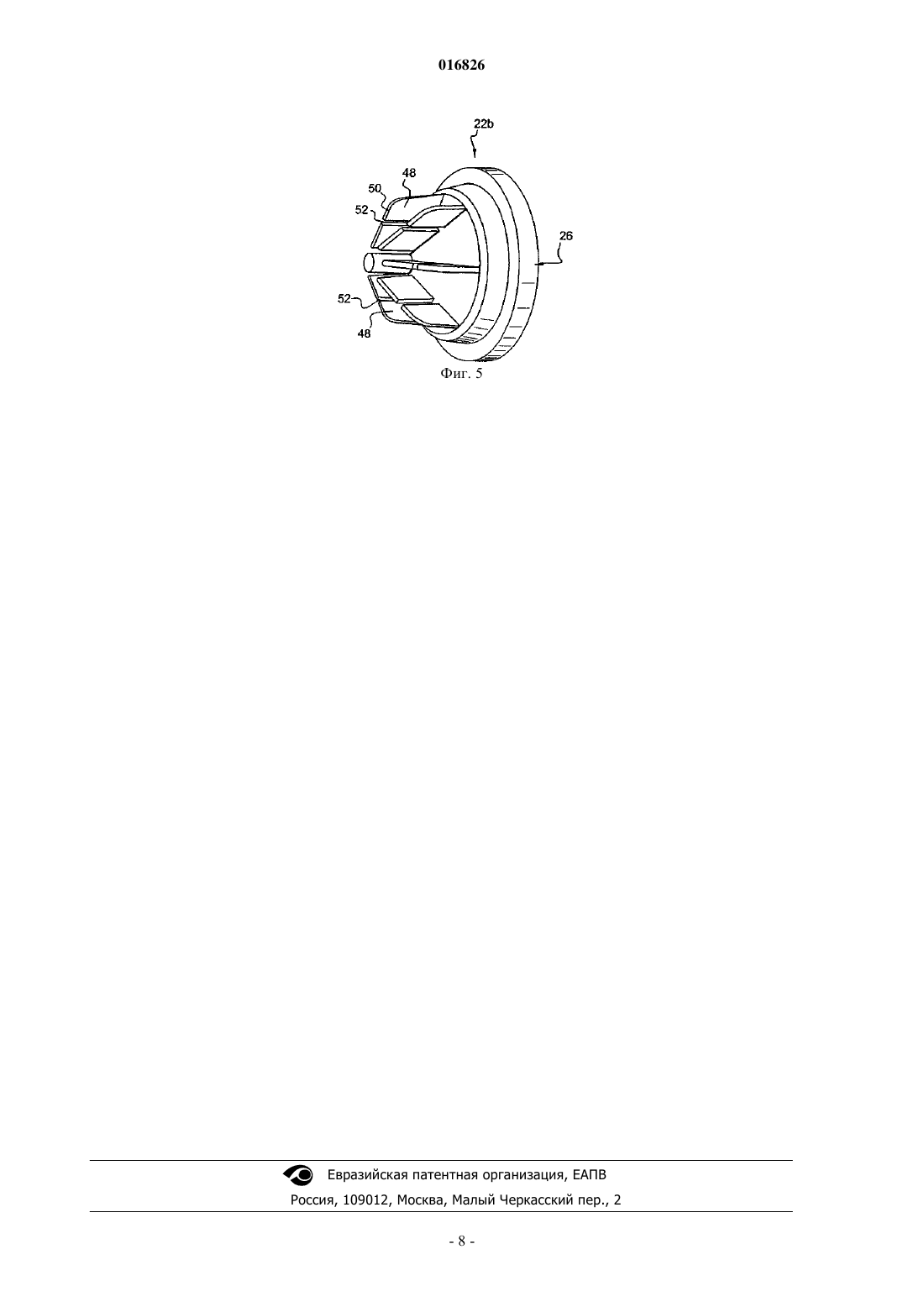

РАЗДАТОЧНАЯ СИСТЕМА ДЛЯ БУМАГИ, СМОТАННОЙ В РУЛОН Предлагаемое изобретение относится к раздаточной системе (10) для полосы абсорбирующего материала (12), смотанной в форме рулона (14). Раздаточная система (10) включает рулон(14), состоящий из смотанной полосы абсорбирующего материала (12), ограниченный в осевом направлении первой торцевой поверхностью (16a) и второй торцевой поверхностью (16b),раздаточное устройство (18) для раздачи абсорбирующего материала (12), смотанного в форме рулона (14), включающее раму (20) и крышку (28), установленную с возможностью перемещения между открытым и закрытым положениями, и элементы (22) для удержания рулона (14) и обеспечения возможности его вращения относительно рамы (20), в число которых входят первый удерживающий элемент (22a), предназначенный для удержания рулона (14) и закрепленный на раме (20), и второй направляющий и позиционирующий элемент (22b), закрепленный на крышке(28) таким образом, что он зафиксирован от вращения и может быть введен в торцевую выемку(24b) рулона (14). Предлагаемая раздаточная система отличается тем, что упомянутый второй направляющий и позиционирующий элемент (22b) содержит по меньшей мере одну выступающую часть (26), которая выполнена с возможностью скольжения по ней внутренней стенки (25b) второй торцевой выемки (24b) с обеспечением возможности вращения рулона (14), если последний является рулоном соответствующей формы, и которая может врезаться в материал (12), из которой состоит рулон (15), не являющийся рулоном соответствующей формы, с целью предотвращения вращения последнего. 016826 Предлагаемое изобретение относится к раздаточной системе для бумаги, смотанной в рулон, и к способу получения такого рулона. В частности, предлагаемое изобретение относится к раздаточной системе для полосы абсорбирующего материала, смотанной в рулон, при этом раздача осуществляется при вращении рулона вокруг оси,причем система содержит рулон практически цилиндрической формы, свернутый из полосы абсорбирующего материала и ограниченный в осевом направлении первой торцевой поверхностью и расположенной оппозитно в осевом направлении второй торцевой поверхностью; раздаточное устройство для раздачи абсорбирующего материала, свернутого в рулон, включающее раму и крышку, установленную с возможностью перемещения относительно рамы между открытым положением, в котором обеспечена возможность установки рулона в раздаточном устройстве, и закрытым положением, в котором обеспечена возможность использования рулона; элементы для удержания рулона и обеспечения возможности его вращения относительно рамы,включающие первый элемент, являющийся удерживающим (далее "первый удерживающий элемент"), который закреплен на раме с возможностью его установки с ориентацией в осевом направлении и с размещением в первой торцевой выемке, выполненной на первой торцевой поверхности рулона; и второй элемент, являющийся направляющим и позиционирующим (далее "второй направляющий и позиционирующий элемент"), который закреплен на крышке таким образом, что он зафиксирован от вращения, установлен с ориентацией в осевом направлении и может быть размещен во второй торцевой выемке, выполненной на второй торцевой поверхности рулона. В настоящее время известны многочисленные примеры раздаточных систем этого типа. В большинстве случаев это системы, выдающие бумагу для одноразового использования как в общественных местах, так и в домашнем хозяйстве, такие бумажные рулоны известны, например, как туалетная бумага, бумажные полотенца и т.д. Для обеспечения качества раздаваемого абсорбирующего материала некоторые производители разработали так называемые "связывающие" системы, которые приспособлены только для одного типа абсорбирующего материала или для определенной группы абсорбирующих материалов. Существуют различные способы для того, чтобы сделать раздаточную систему "связывающей". В частности, некоторые известные из предшествующего уровня техники раздаточные системы снабжены пластиковыми концевыми колпачками специальной формы, которые расположены, например,внутри некоторого сердечника, на который намотана полоса абсорбирующего материала, и которые взаимодействуют с дополнительными опорными элементами, расположенными в раздаточном устройстве. Без этих концевых колпачков рулон не может быть установлен или же не может быть использован правильным образом. Основной недостаток раздаточных систем этого типа состоит в их неэкономичности: необходимо изготовить дополнительные компоненты, не приносящие большой пользы пользователю системы, и не находящие применения после того, как рулон израсходован. Применение этих пластиковых компонентов связано с дополнительными расходами и приводит к увеличению количества отходов после того, как рулон израсходован. Известны также рулоны, на обоих торцах которых выполнены канавки, предназначенные для взаимодействия со специальными удерживающими элементами, так что рулон без канавок не может быть установлен в раздаточное устройство, или же, в альтернативном варианте, крышка этого раздаточного устройства не может быть закрыта из-за различия в размерах между рулоном без канавок и рулоном с канавками. Раздаточная система такого типа эффективна, но изготовление таких канавок требует сложного оборудования для доработки рулонов. Для устранения этого недостатка в документе EP-A1-1782722 предлагается раздаточная система,включающая полосу абсорбирующего материала, свернутую в рулон, и раздаточное устройство. Упомянутое раздаточное устройство имеет раму и крышку, которая выполнена с возможностью перемещения относительно рамы между открытым положением, в котором обеспечена возможность установки рулона в раздаточном устройстве, и закрытым положением, в котором обеспечена возможность использования рулона. Раздаточное устройство включает также направляющий и позиционирующий элемент, закрепленный на крышке и могущий быть установленным с ориентацией в осевом направлении и с размещением в одной торцевой выемке, расположенной в центре одной торцевой поверхности рулона, и удерживающий элемент, закрепленный на раме и могущий быть установленным с ориентацией в осевом направлении и с размещением в другой торцевой выемке, расположенной в центре другой торцевой поверхности рулона. Упомянутый направляющий и позиционирующий элемент содержит скошенный элемент, выполненный практически в форме усеченного конуса, поперечное сечение которого уменьшается по направлению внутрь раздаточного устройства, и могущий быть установленным с ориентацией в осевом направлении и с размещением в одной торцевой выемке рулона.-1 016826 При таком решении рулон, не имеющий выемки в форме усеченного конуса, соответствующей форме упомянутого скошенного элемента, не позволит закрыть крышку раздаточного устройства из-за различия в размерах между ним и рулоном, который снабжен соответствующей выемкой в форме усеченного конуса. Однако, если рулон не имеет соответствующей торцевой выемки, то при закрытии крышки с усилием скошенный элемент все же может быть принудительно вдавлен в материал рулона с деформированием торца рулона. Несмотря на трение между деформированным таким образом торцом рулона и скошенным элементом, существует вероятность того, что рулон сможет вращаться вокруг своей оси, скользя по скошенному элементу, и что раздаточная система все-таки будет работать, несмотря на неблагоприятные условия эксплуатации. Для устранения этих недостатков предлагаемым изобретением предусматриваются экономичные средства для превращения раздаточной системы, состоящей из раздаточного устройства и рулона, в раздаточную систему "связывающего" типа без введения дополнительных элементов. Кроме того, предлагаемым изобретением предусматривается создание раздаточной системы, содержащей элементы, препятствующие вращению рулона, у которого отсутствует соответствующая выемка. Для этого предлагаемым изобретением предусматривается создание системы вышеупомянутого типа, характеризующейся тем, что упомянутый направляющий и позиционирующий элемент (далее именуемый "второй направляющий и позиционирующий элемент") включает по меньшей мере одну выступающую часть, выполненную с возможностью скольжения по ней внутренней стенки соответствующей торцевой выемки (далее именуемой "вторая торцевая выемка") с целью обеспечения возможности вращения рулона, если рулон имеет соответствующую форму (далее - рулон соответствующей формы), и с обеспечением врезания в материал рулона, если рулон не имеет соответствующей формы (рулон несоответствующей формы), с предотвращением, тем самым, вращения последнего. Согласно другим свойствам предлагаемой раздаточной системы упомянутая выступающая часть включает по меньшей мере одну пластину с внешним ведущим краем, выполненным, по меньшей мере, частично практически параллельным внутренней стенке второй торцевой выемки, так что для упомянутой внутренней стенки второй торцевой выемки обеспечена возможность скольжения по упомянутому внешнему ведущему краю пластины во время вращения рулона,если он является рулоном соответствующей формы,с целью содействия скольжению внутренней стенки второй торцевой выемки рулона соответствующей формы внешний ведущий край пластины выполнен выпуклой формы; упомянутая пластина содержит по меньшей мере одну прорезь, простирающуюся в осевом направлении от внешнего ведущего края пластины и выполненную с возможностью захвата сердечника рулона несоответствующей формы; выступающая часть включает в себя некоторую совокупность пластин, простирающихся радиально и в осевом направлении симметрично относительно оси вращения рулона с равномерной угловой разбивкой; поперечное сечение каждой пластины уменьшается в направлении внутрь раздаточного устройства,так что внешний ведущий край каждой пластины расположен под углом к оси вращения рулона. Другие особенности и преимущества предлагаемой раздаточной системы станут очевидны из последующего подробного описания со ссылками на прилагаемые чертежи. На фиг. 1 на виде спереди в продольном разрезе показана раздаточная система согласно предлагаемому изобретению; на фиг. 2 в аксонометрии показан направляющий и позиционирующий элемент для рулона, изображенного на фиг. 1; на фиг. 3a в аксонометрии показан рулон бумаги согласно предлагаемому изобретению, при этом показана одна торцевая поверхность рулона, в которой выполнена торцевая выемка согласно одному варианту осуществления предлагаемого изобретения; на фиг. 3b в аксонометрии показан тот же рулон бумаги, что и на фиг. 3a, при этом показана другая торцевая поверхность рулона; на фиг. 4 в продольном разрезе показана система согласно предлагаемому изобретению, в которой установлен рулон несоответствующей формы, известный из предшествующего уровня техники; на фиг. 5 в аксонометрии показан направляющий и позиционирующий элемент для рулона, изображенного на фиг. 1, согласно альтернативному варианту осуществления предлагаемого изобретения. В последующем описании, которое приводится в качестве не ограничивающей иллюстрации, компоненты, являющиеся идентичными, аналогичными или сходными, обозначены одинаковыми номерами позиций. В описании и формуле изобретения использованы, без ограничений объема предлагаемого изобретения, обозначения V, L и T для вертикальных, продольных и поперечных направлений соответственно в трехмерной системе координат.-2 016826 На фиг. 1 показана раздаточная система 10 для свернутой в рулон полосы абсорбирующего материала. Абсорбирующим материалом 12 является, например, полоса бумаги, например туалетная бумага,которая представлена в виде рулона 14 цилиндрической формы с осью A. Рулон 14 ограничен в осевом направлении первой торцевой поверхностью 16a и второй торцевой поверхностью 16b, при этом упомянутые торцевые поверхности расположены оппозитно в осевом направлении. Рулон 14 имеет первую торцевую выемку 24a (см. фиг. 3b), которая расположена в центре первой торцевой поверхности 16a рулона 14 и имеет внутреннюю стенку 25a. Рулон 14 также имеет вторую торцевую выемку 24b (см. фиг. 3a), которая расположена в центре второй торцевой поверхности 16b рулона 14 и имеет внутреннюю стенку 25b. Первая торцевая выемка 24a и вторая торцевая выемка 24b расположены оппозитно в осевом направлении и сообщены трубкообразным каналом 24, простирающимся вдоль оси A рулона 14. Раздаточная система 10 включает также раздаточное устройство 18 для раздачи абсорбирующего материала 12, при этом раздача осуществляется при вращении рулона 14 вокруг оси A. Для этой цели раздаточное устройство 18 снабжено рамой 20, которая преимущественно жестко закреплена на стене (не показано). Раздаточное устройство 18 снабжено крышкой 28, установленной с возможностью перемещения относительно рамы 20 при посредстве элементов вращения 30. Упомянутые элементы вращения представлены здесь поворотным соединением шарнирного типа,обеспечивающим возможность поворота крышки 28 вокруг оси B. Таким образом, крышка 28 может быть открыта и закрыта путем поворота ее вокруг оси В, перпендикулярной оси вращения А рулона 14. При таком решении крышке 28 может быть придано открытое положение для установки рулона 14 и закрытое положение для раздачи абсорбирующего материала 12, как показано на фиг. 1. Без ограничений рама 20 и крышка 28 могут быть выполнены зацело, в этом случае рама 20 и крышка 28 могут быть, например, соединены между собой некоторым гибким участком, позволяющим крышке 28 открываться относительно рамы 20. Как упоминалось выше, раздаточное устройство 18 включает элементы 22 для удержания рулона 14 и обеспечения возможности его вращения. Как показано на фиг. 1, в число элементов 22 для удержания рулона 14 и обеспечения возможности его вращения входит первый удерживающий элемент 22a, который закреплен на раме 20 и выполнен с возможностью его установки в осевом направлении с размещением в первой торцевой выемке 24a рулона 14. Первый удерживающий элемент 22a является элементом типа "гарпун", известным из предшествующего уровня техники, он имеет в целом цилиндрическую форму. На первом осевом конце первого удерживающего элемента 22a выполнена захватная часть 32, ориентированная в направлении оси A вращения рулона 14 и расположенная в первой торцевой выемке 24 а первой торцевой поверхности 16a рулона 14. Упомянутая захватная часть 32 снабжена простирающимися по радиусам выступающими элементами 34, такими как ребра 34, которые ориентированы под углом к продольной оси A рулона 14, при этом они препятствуют извлечению первого удерживающего элемента 22 а, когда этот элемент введен в рулон 14, как, например, показано на фиг. 1. Представляется предпочтительным, чтобы для ребер 34 была обеспечена возможность вращения вокруг оси A относительно захватной части 32 и чтобы захватная часть 32 была зафиксирована относительно рамы 20. Кроме того, с целью облегчения введения первого удерживающего элемента 22a в рулон 14 захватная часть 32 выполнена со скошенным участком 36. Представляется предпочтительным, чтобы осевая длина l3 захватной части 32 первого удерживающего элемента 22 а не превышала (была равной или меньше) третьей части осевой длины l2 рулона 14. Второй конец первого удерживающего элемента 22a снабжен участком 38, который установлен в отверстии 40, выполненном в теле рамы 20 вдоль продольной оси A рулона 14. Кроме того, первый удерживающий элемент 22a имеет выступ 42, взаимодействующий с кольцеобразным гнездом 44 отверстия 40 рамы 20, благодаря чему предотвращается любое осевое перемещение первого удерживающего элемента 22a вдоль оси A за пределы раздаточного устройства 18. К элементам 22 для удержания и обеспечения возможности вращения рулона 14 относится также второй направляющий и позиционирующий элемент 22b, закрепленный на подвижной крышке 28. Упомянутый второй направляющий и позиционирующий элемент 22b содержит выступающую часть 26, простирающуюся в осевом направлении от внутренней поверхности 29 крышки 28 и зафиксированную от вращения. Внутренняя поверхность 29 крышки 28 обращена ко второй торцевой поверхности 16b рулона 14,когда крышка 28 находится в закрытом положении, так что выступающая часть 26 может быть введена-3 016826 во вторую торцевую выемку 24b рулона 14 в осевом направлении. Выступающая часть 26 в данном случае имеет в целом коническую форму, и ее поперечное сечение уменьшается по направлению внутрь раздаточного устройства 18, выступающая часть 26 снабжена некоторой совокупностью пластин 48 или зубцов. Как показано на фиг. 2, пластины 48 равномерно и симметрично распределены вокруг оси A, образуя звездообразную фигуру. Поперечное сечение каждой пластины 48 уменьшается по направлению внутрь раздаточного устройства. Кроме того, каждая пластина 48 ограничена внешним ведущим краем 50, расположенным под углом к оси А и выполненным с возможностью взаимодействия путем скольжения с внутренней стенкой 25b второй торцевой выемки 24b рулона 14. Для этого второй торцевой выемке 24b придана форма, обладающая симметрией вращения относительно оси A и соответствующая форме узла, образованного пластинами 48, в данном случае это коническая форма или форма усеченного конуса, чем обеспечена возможность вращения рулона 14 вокруг осиA со скольжением по пластинам 48. Преимущество такого решения состоит в том, что в целом коническая форма узла, образованного пластинами 48, обеспечивает самоцентрирование рулона 14 относительно крышки 28. Более конкретно, вторая торцевая выемка 24b образует угол a2 относительно оси А, который, по существу, идентичен углу a1, образуемому с осью А внешним ведущим краем 50 каждой пластины 48. Оптимальный угол a1 может составлять, например, от 30 до 55. Представляется предпочтительным, чтобы максимальный диаметр d1 второй торцевой выемки 24b не превышал (был меньше или равен) третьей части диаметра d2 нового рулона 14. Когда крышка 28 находится в закрытом положении, каждая пластина 48 простирается в осевом направлении от второй торцевой поверхности 166 рулона 14 во вторую торцевую выемку 24b рулона 14 на длину l1, которая не превышает, т.е. меньше или равна третьей части полной осевой длины l2 или ширины рулона 14. Для обеспечения скольжения внутренней стенки 25b второй торцевой выемки 24b по пластинам 48 при вращении рулона 14 и для предотвращения повреждения полосы абсорбирующего материала 12 рулона 14 после контакта с пластинами 48 внешнему ведущему краю 50 каждой пластины 48 придана округлая выпуклая форма без острых граней. С той же целью пластины 48 выполнены в осевом направлении сходящимися по направлению к осиA с образованием вершины 46, которой придана округлая форма без острых граней. Таким образом, пластины 48 выступающей части 26 выполнены с возможностью осуществления первой ее функции, состоящей в направлении и позиционировании рулона 14, при условии, что рулон 14 является так называемым рулоном "соответствующей формы". Рулон 14, который можно видеть на фиг. 1, фиг. 3a и фиг. 3b, является рулоном 14 соответствующей формы. Под рулоном соответствующей формы в настоящем описании понимается рулон 14, у которого вторая торцевая выемка 24b имеет форму, соответствующую форме выступающей части 26, т.е. обладающую симметрией вращения и комплементарную, т.е. дополняющую форму выступающей части 26 и пластин 48, которая в рассматриваемом случае является в целом конической. Согласно другому аспекту предлагаемого изобретения пластины 48 выступающей части 26 выполнены с возможностью осуществления сдерживающей функции, т.е. предотвращения вращения рулона,если он не является рулоном соответствующей формы. Под рулоном, не являющимся соответствующим, или рулоном несоответствующей формы в настоящем описании понимается рулон 15, у которого вторая торцевая выемка 24b имеет форму, не соответствующую форме выступающей части 26, как это показано на фиг. 4. На фиг. 4 иллюстрируется сдерживающая функция пластин 48 выступающей части 26. Когда крышка 28 переводится в закрытое положение, пластины 48 выступающей части 26 второго направляющего и позиционирующего элемента 22b частично проникают в осевом направлении в тело рулона со стороны второй торцевой поверхности 16b рулона 15, не являющегося рулоном соответствующей формы, препятствуя таким образом закрытию крышки 28. Если бы крышку 28 удалось перевести в закрытое положение, то благодаря пластинам 48 вращение рулона 15 несоответствующей формы вокруг оси A было бы предотвращено, что является подтверждением того, что раздаточная система 10 является "связывающей". При таком решении обеспечивается возможность легко поместить рулон 14 соответствующей формы в раздаточное устройство 18 с одновременным предотвращением раздачи полосного абсорбирующего материала 12 из рулона 15, не являющегося рулоном соответствующей формы. Предлагаемым изобретением предусматривается также способ изготовления рулона 14 соответствующей формы. Способ изготовления рулона 14 соответствующей формы включает стадию деформирования одной торцевой поверхности рулона 14, в рассматриваемом случае - второй торцевой поверхности 16b, в осе-4 016826 вом направлении для формирования второй торцевой выемки 24b с помощью штампа (не показан),имеющего форму, например, усеченного конуса, приводимого в движение механизмом типа пресса и сдавливающего слои бумаги 12 в центре второй торцевой поверхности 16b рулона 14, так чтобы была обеспечена возможность скольжения стенки второй торцевой выемки 24b по пластинам 48 второго направляющего и позиционирующего элемента 22b. Максимальная глубина p1 полученной таким образом второй торцевой выемки 24b может быть равна одной третьей части осевой длины l2 рулона 14 соответствующей формы или, что представляется предпочтительным, одной пятой части этой длины l2 во избежание чрезмерной деформации рулона 14. По этой же причине максимальный диаметр d1 второй торцевой выемки 24b составляет менее половины диаметра d2 рулона 14, при этом представляется предпочтительным, чтобы он не превышал, т.е. был меньше или равен одной третьей части диаметра d2 рулона 14. Коническая форма второй выемки 24b, образованная таким образом, не вредит потребительским свойствам листов абсорбирующего материала 12, из которого смотан рулон 14. Согласно одному из альтернативных вариантов осуществления предлагаемого изобретения первый удерживающий элемент 22a имеет форму, в основном идентичную форме второго направляющего и позиционирующего элемента 22b, но при этом может отличаться размерами. Согласно этому альтернативному варианту осуществления предлагаемого изобретения рулон 14 соответствующей формы имеет первую торцевую выемку 24a, выполненную на первой торцевой поверхности 16a, и вторую торцевую выемку 24b конической формы, выполненную на второй торцевой поверхности 16b. Без выхода за пределы предлагаемого изобретения элементы 22 для удержания и обеспечения возможности вращения рулона 14 соответствующей формы могут быть выполнены как часть элемента конструкции, не имеющего постоянной связи с рамой 20 раздаточного устройства 18. Согласно другому альтернативному варианту осуществления предлагаемого изобретения, который проиллюстрирован на фиг. 5, каждая пластина 48 содержит прорези 52, каждая из которых ориентирована в осевом направлении от внешнего ведущего края 50 пластины 48. Таким образом, если рулон является рулоном 15 несоответствующей формы, как показано на фиг. 4,то при переводе крышки 28 в закрытое положение некоторые слои абсорбирующего материала 12 этого рулона 15 несоответствующей формы оказываются захваченными в прорези 52 пластин 48. Аналогично, если рулон несоответствующей формы имеет сердечник (не показано), например картонный цилиндрический сердечник с осью A, то при переводе крышки 28 в закрытое положение прорези 52 захватывают этот сердечник. Для осуществления этой задачи прорези 52 распределены по нескольким рядам. Прорези 52 одного и того же ряда расположены по кругу вокруг оси вращения A рулона 14, так чтобы для каждого ряда прорезей была обеспечена возможность захвата сердечника определенного стандартного диаметра. Захват слоев абсорбирующего материала 12 и/или сердечника рулона создает трудности для закрытия крышки 28 и/или делает практически невозможным вращение рулона несоответствующей формы. Согласно рассмотренным выше примерам осуществления предлагаемого изобретения функция обеспечения возможности вращения рулона 14 соответствующей формы и функция предотвращения вращения рулона 15 несоответствующей формы выполняется одними и теми же элементами, в данном случае пластинами 48 выступающей части 26. Однако эти две функции могли бы быть разделены: например, функция, состоящая в обеспечении возможности вращения рулона соответствующей формы, могла бы выполняться скошенным элементом,выполненным с возможностью скольжения по нему внутренней стенки 25b второй торцевой выемки 24b,а функция, состоящая в предотвращении вращения рулона несоответствующей формы, могла бы выполняться различными выступающими элементами, выполненными с возможностью проникновения в толщу абсорбирующего материала 12 рулона 15 несоответствующей формы с тем, чтобы предотвратить вращение последнего. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Раздаточная система (10) для раздачи полосы абсорбирующего материала, свернутой в форме рулона (14), путем вращения рулона (14) вокруг оси (A), включающая рулон (14), сформированный из смотанной полосы абсорбирующего материала (12), имеющий практически цилиндрическую форму и ограниченный в осевом направлении первой торцевой поверхностью (16a) и расположенной оппозитно по оси рулона второй торцевой поверхностью (16b); раздаточное устройство (18) для раздачи абсорбирующего материала (12) в форме рулона (14), содержащее раму (20) и крышку (28), установленную с возможностью ее перемещения относительно рамы(20) между открытым положением, в котором обеспечена возможность установки рулона (14) в раздаточное устройство (18), и закрытым положением, в котором обеспечена возможность использования рулона (14); элементы (22) для удержания рулона (14) и обеспечения возможности его вращения относительно-5 016826 рамы (20), включающие первый удерживающий элемент (22a), закрепленный на раме (20) с возможностью размещения в первой торцевой выемке (24a), выполненной в первой торцевой поверхности (16a) рулона (14); и второй направляющий и позиционирующий элемент (22b), закрепленный на крышке (28) с возможностью размещения во второй торцевой выемке (24b), выполненной во второй торцевой поверхности(16b) рулона (14); отличающаяся тем, что упомянутый второй направляющий и позиционирующий элемент (22b) включает по меньшей мере одну выступающую часть (26), выполненную с возможностью скольжения по ней внутренней стенки (25b) второй торцевой выемки (24b) и вращения рулона (14), у которого вторая торцевая выемка (24b) имеет соответствующую комплементарную форму, и с возможностью врезания в абсорбирующий материал (12), из которого состоит рулон (15), для предотвращения его вращения, если вторая торцевая выемка (24b) не имеет упомянутую соответствующую форму. 2. Раздаточная система (10) по п.1, отличающаяся тем, что выступающая часть (26) содержит по меньшей мере одну пластину (48) с внешним ведущим краем (50), по меньшей мере, частично практически параллельным внутренней стенке (25b) второй торцевой выемки (24b), при этом при вращении рулона (14) обеспечена возможность скольжения упомянутой внутренней стенки (25b) второй торцевой выемки (24b) по упомянутому внешнему ведущему краю (50) пластины (48) при условии, что рулон (14) является рулоном соответствующей формы. 3. Раздаточная система (10) по п.2, отличающаяся тем, что внешний ведущий край (50) пластины(48) выполнен выпуклой формы для обеспечения скольжения внутренней стенки (25b) второй выемки(24b) рулона (14) соответствующей формы. 4. Раздаточная система (10) по любому из пп.1 или 2, отличающаяся тем, что пластина (48) снабжена по меньшей мере одной прорезью (52), простирающейся в осевом направлении от внешнего ведущего края (50) упомянутой пластины (48) и выполненной с возможностью предотвращения вращения сердечника рулона несоответствующей формы. 5. Раздаточная система (10) по любому из пп.1-4, отличающаяся тем, что выступающая часть (26) содержит совокупность пластин (48), простирающихся радиально и в осевом направлении и расположенных симметрично вокруг оси вращения (A) рулона (14) с одинаковыми угловыми расстояниями. 6. Раздаточная система (10) по п.5, отличающаяся тем, что поперечное сечение каждой пластины(48) уменьшается по направлению внутрь раздаточного устройства (18) таким образом, что внешний ведущий край (50) каждой пластины (48) ориентирован под углом к оси вращения (A) рулона (14).
