Осветительное оборудование на светоизлучающих диодах

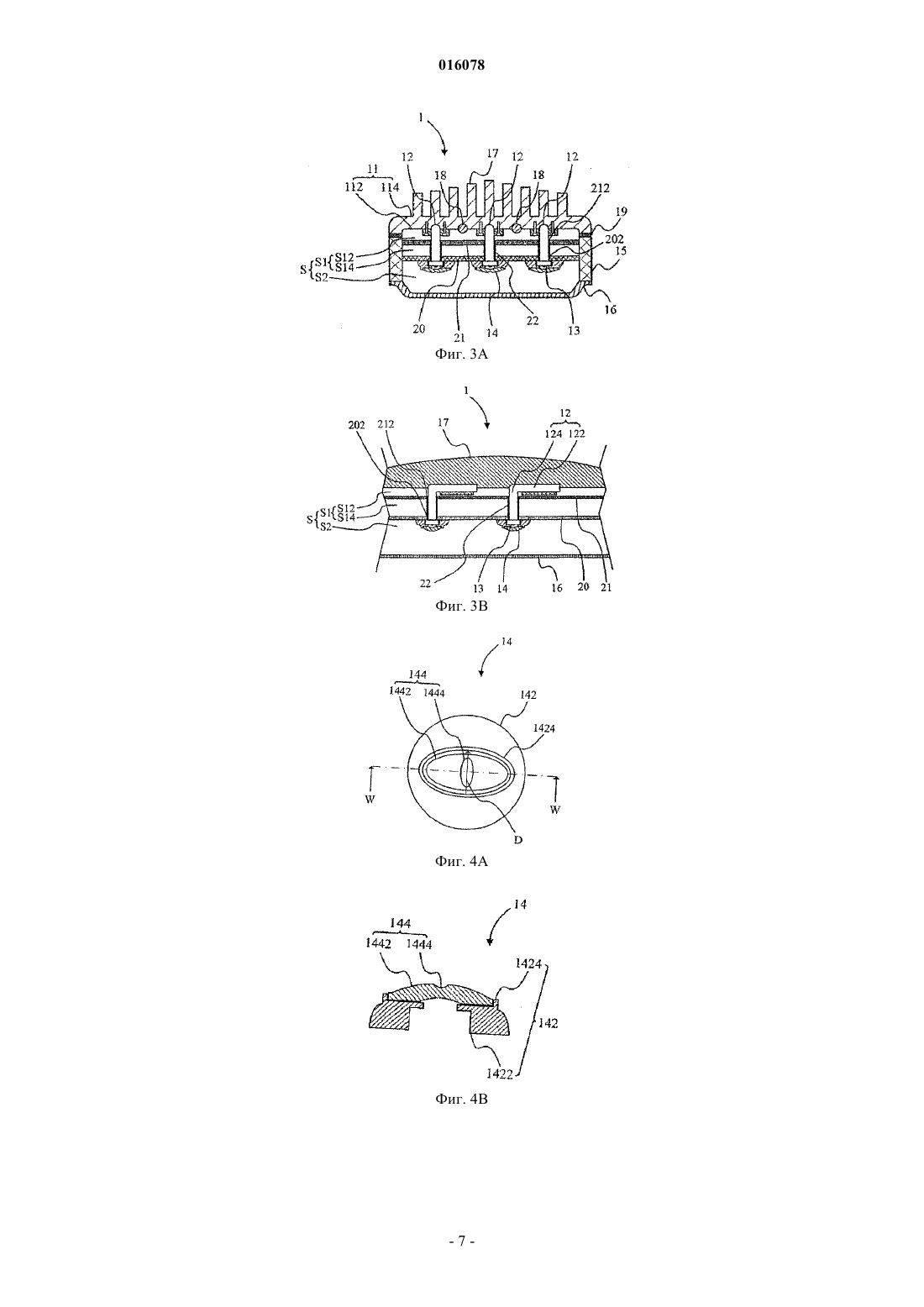

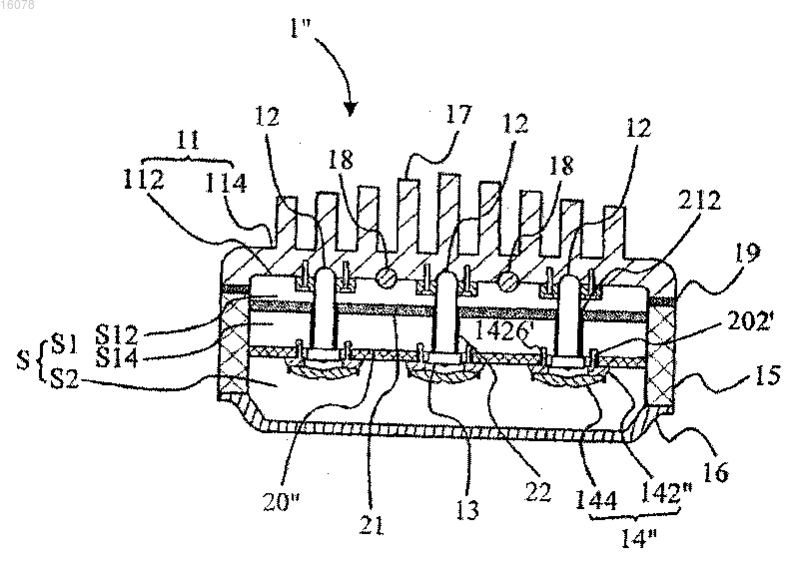

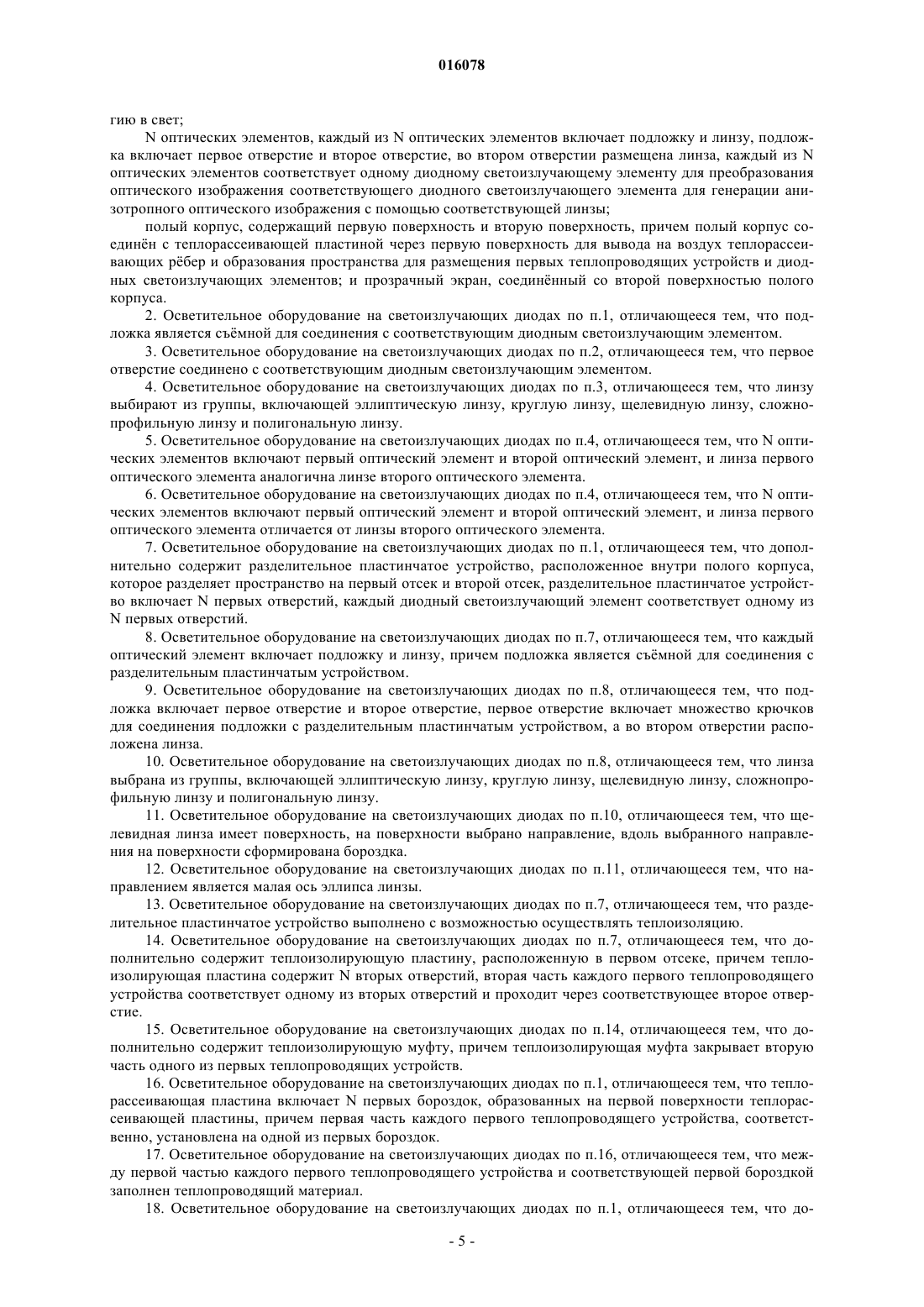

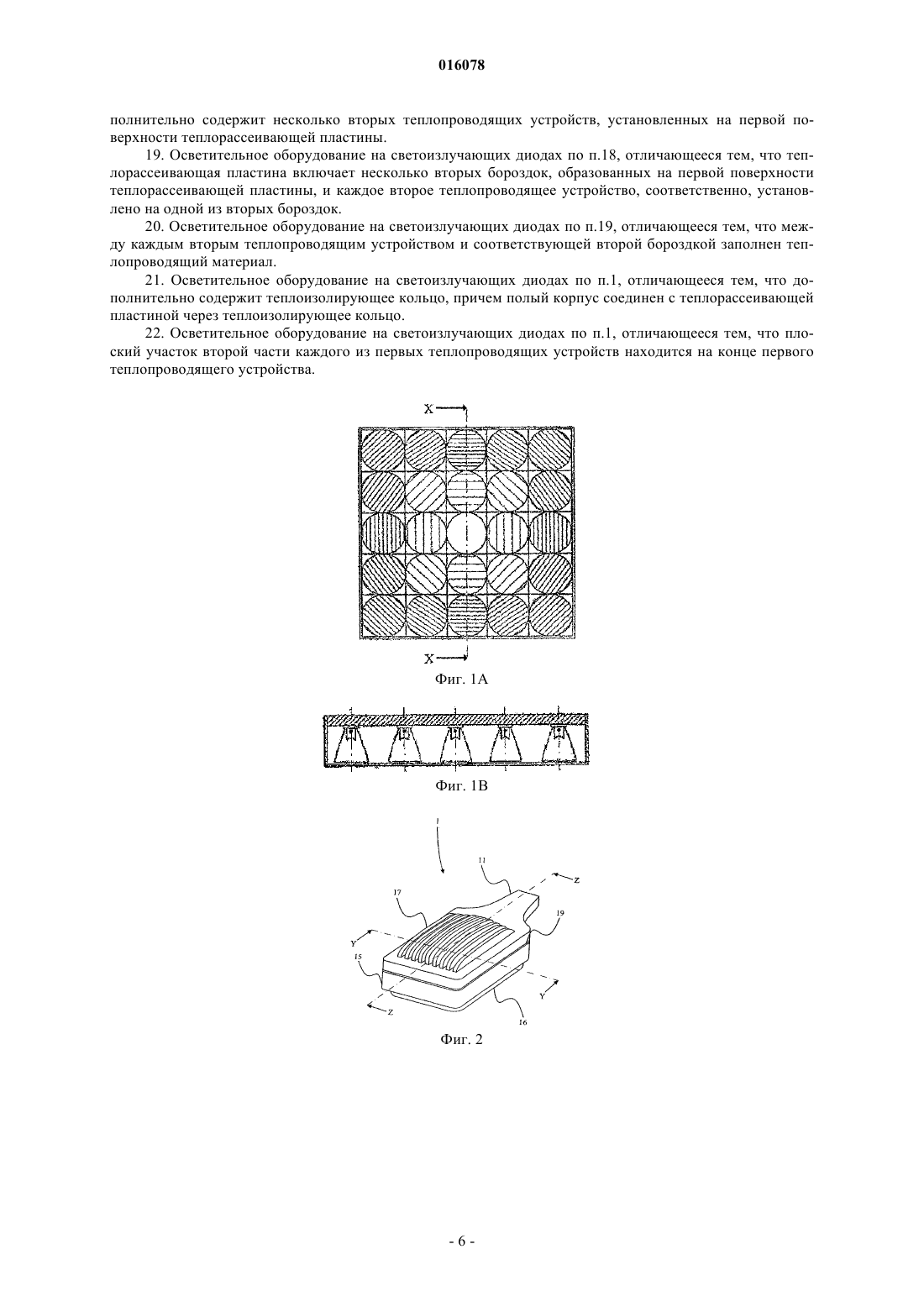

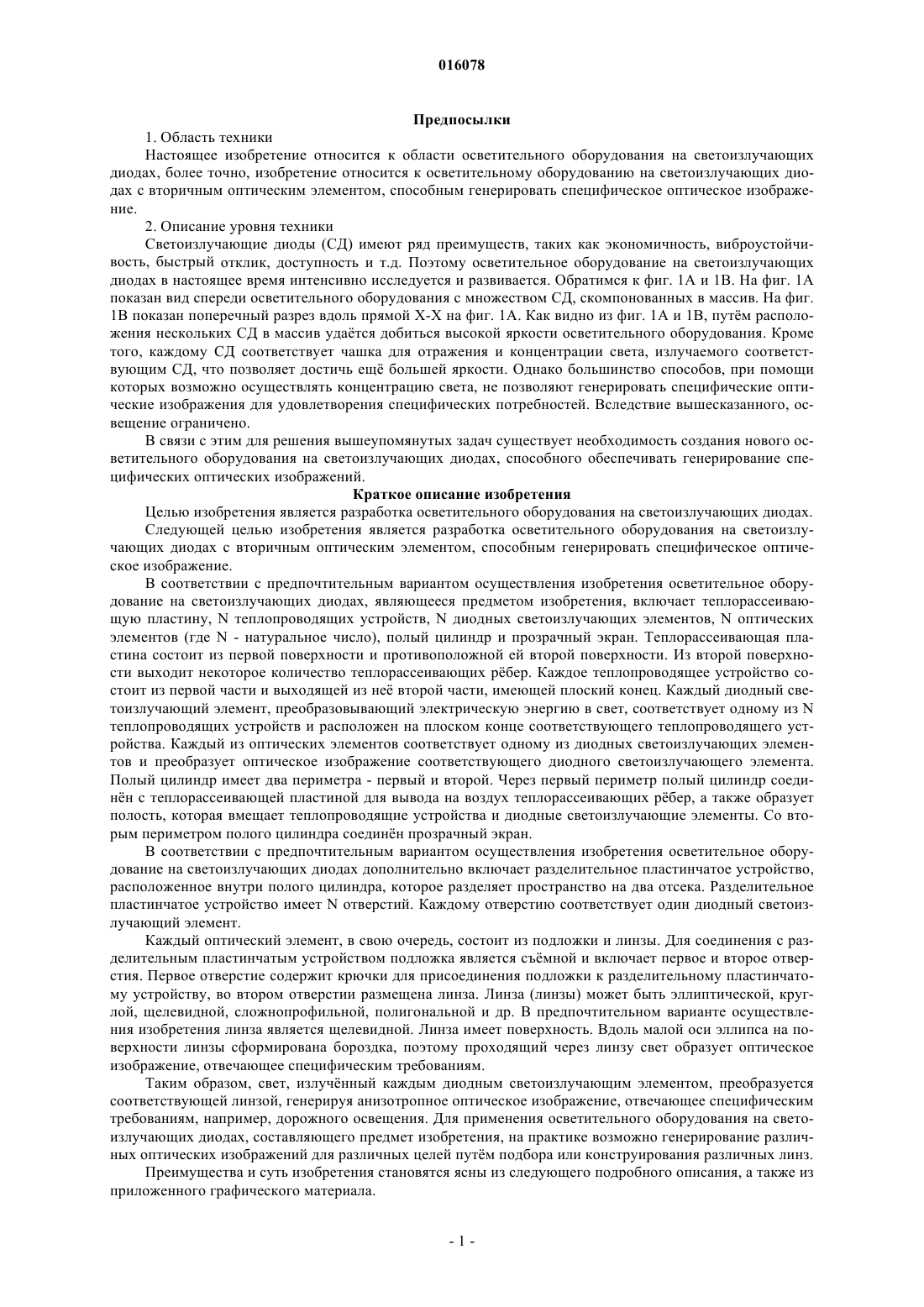

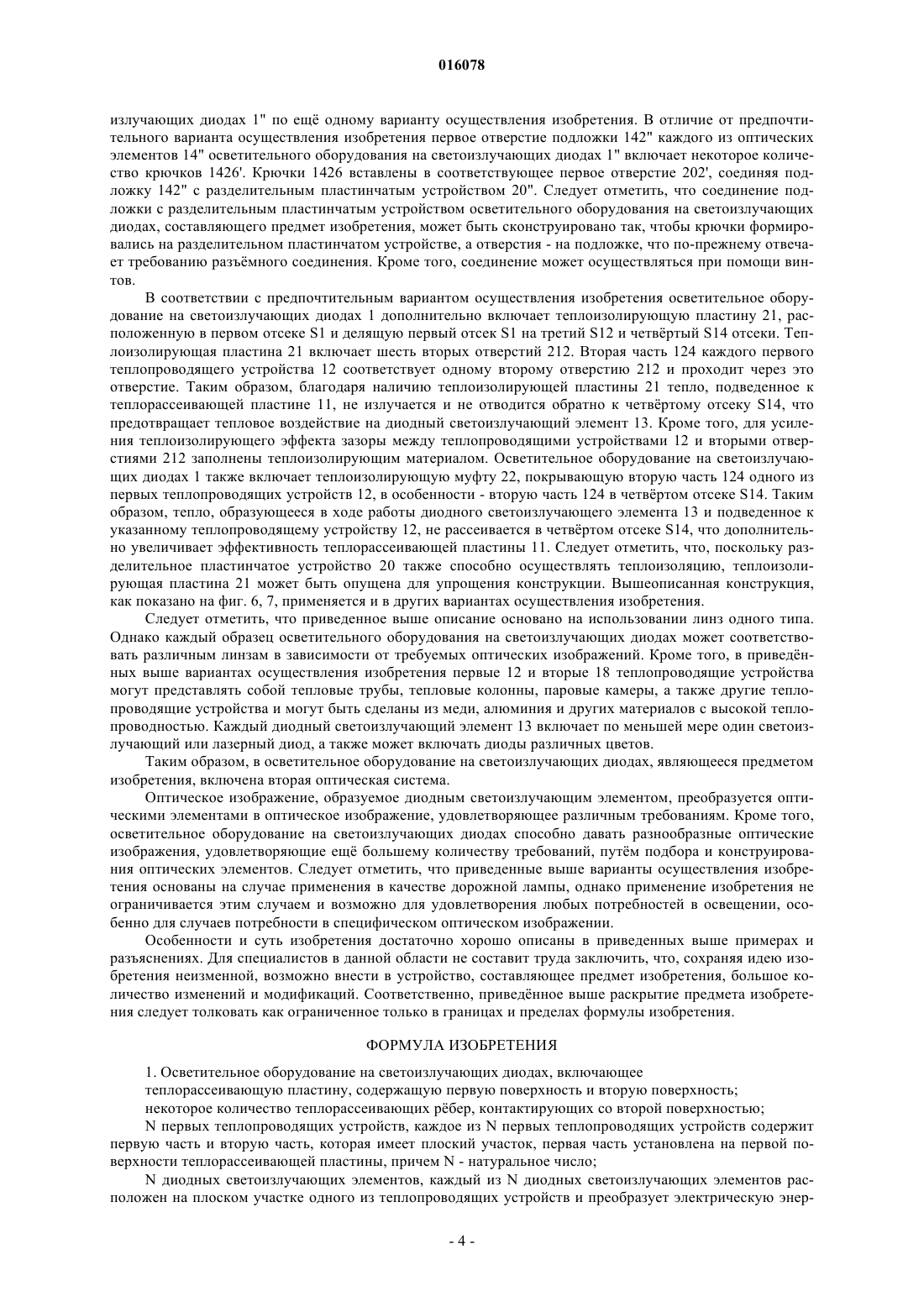

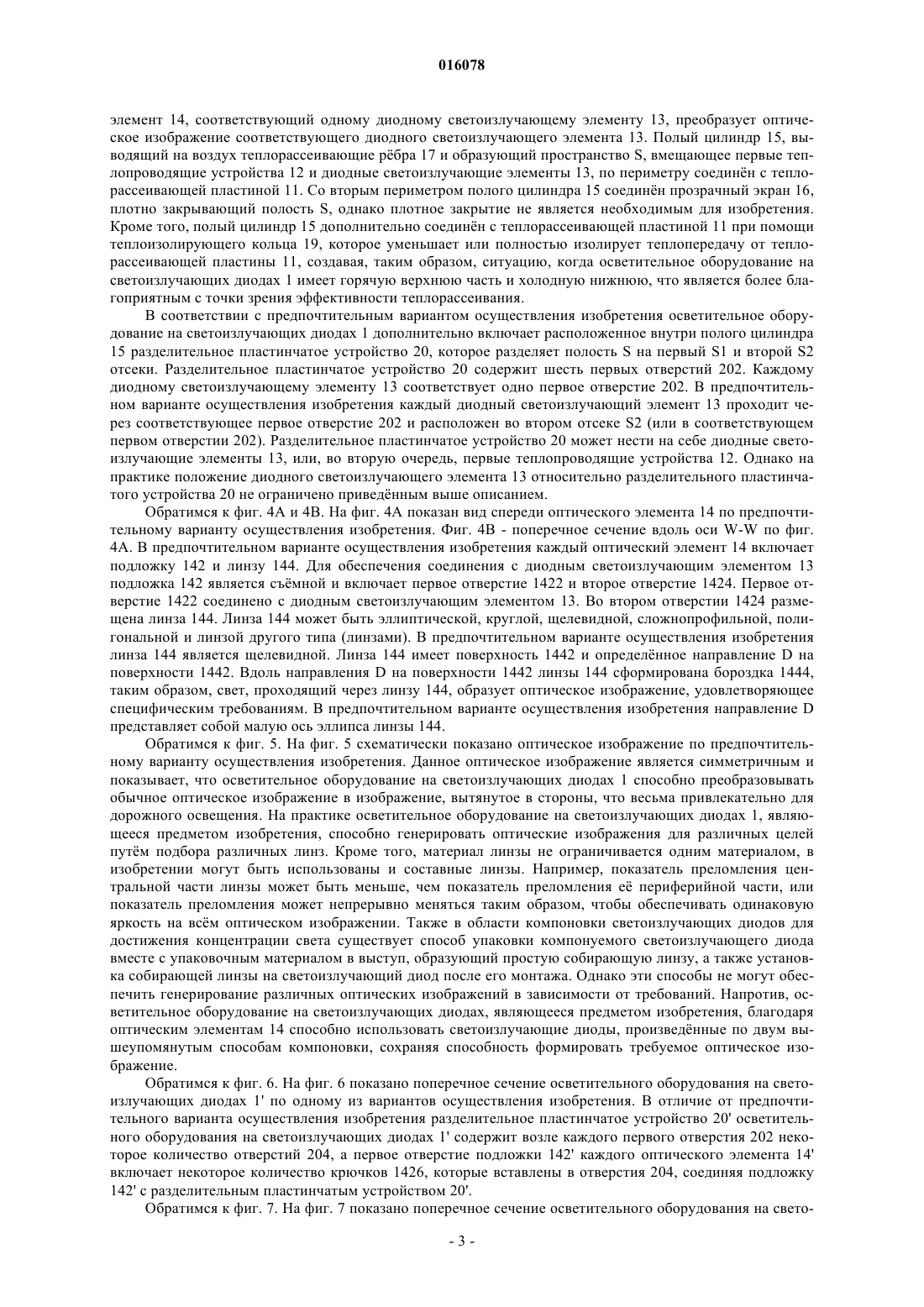

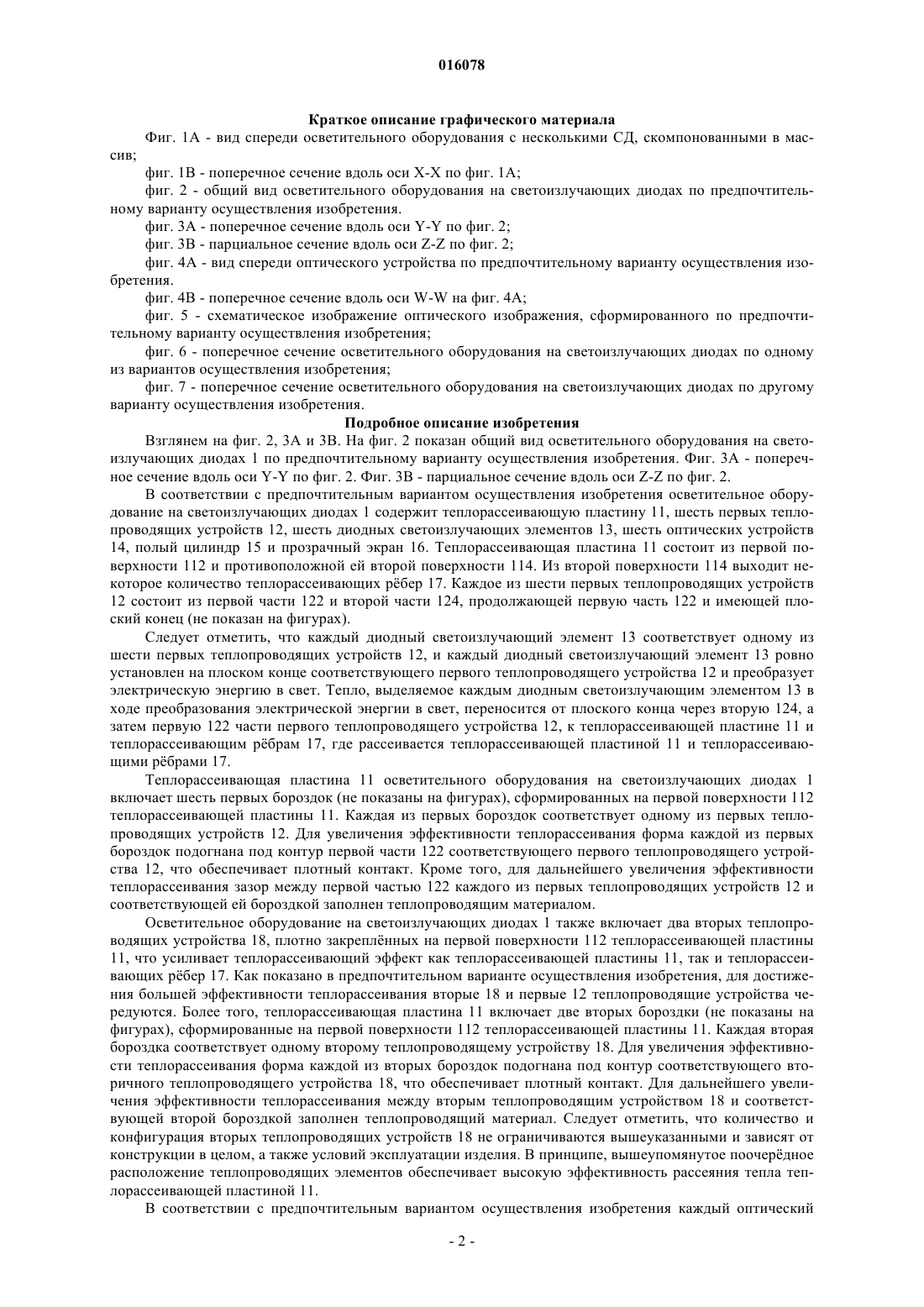

Дата публикации и выдачи патента Номер заявки ОСВЕТИТЕЛЬНОЕ ОБОРУДОВАНИЕ НА СВЕТОИЗЛУЧАЮЩИХ ДИОДАХ Изобретение предетавляет собой осветительное оборудование на светоизлучающих диодах,которое включает N диодных светоизлучающих элементов и N оптических элементов, гдеN - натуральное число. Каждый оптический элемент включает линзу и относится к одному диодному светоизлучающему элементу, преобразуя оптическое изображение соответствующего диодного светоизлучающего элемента. В варианте осуществления изобретения линза каждого оптического элемента является щелевидной и включает поверхность с бороздкой, сформированной на поверхности вдоль малого радиуса эллипса линзы. Таким образом, свет, проходящий через линзу,образует оптическое изображение, удовлетворяющее специфическим требованиям. 016078 Предпосылки 1. Область техники Настоящее изобретение относится к области осветительного оборудования на светоизлучающих диодах, более точно, изобретение относится к осветительному оборудованию на светоизлучающих диодах с вторичным оптическим элементом, способным генерировать специфическое оптическое изображение. 2. Описание уровня техники Светоизлучающие диоды (СД) имеют ряд преимуществ, таких как экономичность, виброустойчивость, быстрый отклик, доступность и т.д. Поэтому осветительное оборудование на светоизлучающих диодах в настоящее время интенсивно исследуется и развивается. Обратимся к фиг. 1A и 1B. На фиг. 1 А показан вид спереди осветительного оборудования с множеством СД, скомпонованных в массив. На фиг. 1 В показан поперечный разрез вдоль прямой Х-Х на фиг. 1 А. Как видно из фиг. 1 А и 1 В, путм расположения нескольких СД в массив удатся добиться высокой яркости осветительного оборудования. Кроме того, каждому СД соответствует чашка для отражения и концентрации света, излучаемого соответствующим СД, что позволяет достичь ещ большей яркости. Однако большинство способов, при помощи которых возможно осуществлять концентрацию света, не позволяют генерировать специфические оптические изображения для удовлетворения специфических потребностей. Вследствие вышесказанного, освещение ограничено. В связи с этим для решения вышеупомянутых задач существует необходимость создания нового осветительного оборудования на светоизлучающих диодах, способного обеспечивать генерирование специфических оптических изображений. Краткое описание изобретения Целью изобретения является разработка осветительного оборудования на светоизлучающих диодах. Следующей целью изобретения является разработка осветительного оборудования на светоизлучающих диодах с вторичным оптическим элементом, способным генерировать специфическое оптическое изображение. В соответствии с предпочтительным вариантом осуществления изобретения осветительное оборудование на светоизлучающих диодах, являющееся предметом изобретения, включает теплорассеивающую пластину, N теплопроводящих устройств, N диодных светоизлучающих элементов, N оптических элементов (где N - натуральное число), полый цилиндр и прозрачный экран. Теплорассеивающая пластина состоит из первой поверхности и противоположной ей второй поверхности. Из второй поверхности выходит некоторое количество теплорассеивающих рбер. Каждое теплопроводящее устройство состоит из первой части и выходящей из не второй части, имеющей плоский конец. Каждый диодный светоизлучающий элемент, преобразовывающий электрическую энергию в свет, соответствует одному из N теплопроводящих устройств и расположен на плоском конце соответствующего теплопроводящего устройства. Каждый из оптических элементов соответствует одному из диодных светоизлучающих элементов и преобразует оптическое изображение соответствующего диодного светоизлучающего элемента. Полый цилиндр имеет два периметра - первый и второй. Через первый периметр полый цилиндр соединн с теплорассеивающей пластиной для вывода на воздух теплорассеивающих рбер, а также образует полость, которая вмещает теплопроводящие устройства и диодные светоизлучающие элементы. Со вторым периметром полого цилиндра соединн прозрачный экран. В соответствии с предпочтительным вариантом осуществления изобретения осветительное оборудование на светоизлучающих диодах дополнительно включает разделительное пластинчатое устройство,расположенное внутри полого цилиндра, которое разделяет пространство на два отсека. Разделительное пластинчатое устройство имеет N отверстий. Каждому отверстию соответствует один диодный светоизлучающий элемент. Каждый оптический элемент, в свою очередь, состоит из подложки и линзы. Для соединения с разделительным пластинчатым устройством подложка является съмной и включает первое и второе отверстия. Первое отверстие содержит крючки для присоединения подложки к разделительному пластинчатому устройству, во втором отверстии размещена линза. Линза (линзы) может быть эллиптической, круглой, щелевидной, сложнопрофильной, полигональной и др. В предпочтительном варианте осуществления изобретения линза является щелевидной. Линза имеет поверхность. Вдоль малой оси эллипса на поверхности линзы сформирована бороздка, поэтому проходящий через линзу свет образует оптическое изображение, отвечающее специфическим требованиям. Таким образом, свет, излучнный каждым диодным светоизлучающим элементом, преобразуется соответствующей линзой, генерируя анизотропное оптическое изображение, отвечающее специфическим требованиям, например, дорожного освещения. Для применения осветительного оборудования на светоизлучающих диодах, составляющего предмет изобретения, на практике возможно генерирование различных оптических изображений для различных целей путм подбора или конструирования различных линз. Преимущества и суть изобретения становятся ясны из следующего подробного описания, а также из приложенного графического материала.-1 016078 Краткое описание графического материала Фиг. 1A - вид спереди осветительного оборудования с несколькими СД, скомпонованными в массив; фиг. 1B - поперечное сечение вдоль оси Х-Х по фиг. 1A; фиг. 2 - общий вид осветительного оборудования на светоизлучающих диодах по предпочтительному варианту осуществления изобретения. фиг. 3 А - поперечное сечение вдоль оси Y-Y по фиг. 2; фиг. 3 В - парциальное сечение вдоль оси Z-Z по фиг. 2; фиг. 4 А - вид спереди оптического устройства по предпочтительному варианту осуществления изобретения. фиг. 4 В - поперечное сечение вдоль оси W-W на фиг. 4 А; фиг. 5 - схематическое изображение оптического изображения, сформированного по предпочтительному варианту осуществления изобретения; фиг. 6 - поперечное сечение осветительного оборудования на светоизлучающих диодах по одному из вариантов осуществления изобретения; фиг. 7 - поперечное сечение осветительного оборудования на светоизлучающих диодах по другому варианту осуществления изобретения. Подробное описание изобретения Взглянем на фиг. 2, 3 А и 3 В. На фиг. 2 показан общий вид осветительного оборудования на светоизлучающих диодах 1 по предпочтительному варианту осуществления изобретения. Фиг. 3 А - поперечное сечение вдоль оси Y-Y по фиг. 2. Фиг. 3 В - парциальное сечение вдоль оси Z-Z по фиг. 2. В соответствии с предпочтительным вариантом осуществления изобретения осветительное оборудование на светоизлучающих диодах 1 содержит теплорассеивающую пластину 11, шесть первых теплопроводящих устройств 12, шесть диодных светоизлучающих элементов 13, шесть оптических устройств 14, полый цилиндр 15 и прозрачный экран 16. Теплорассеивающая пластина 11 состоит из первой поверхности 112 и противоположной ей второй поверхности 114. Из второй поверхности 114 выходит некоторое количество теплорассеивающих рбер 17. Каждое из шести первых теплопроводящих устройств 12 состоит из первой части 122 и второй части 124, продолжающей первую часть 122 и имеющей плоский конец (не показан на фигурах). Следует отметить, что каждый диодный светоизлучающий элемент 13 соответствует одному из шести первых теплопроводящих устройств 12, и каждый диодный светоизлучающий элемент 13 ровно установлен на плоском конце соответствующего первого теплопроводящего устройства 12 и преобразует электрическую энергию в свет. Тепло, выделяемое каждым диодным светоизлучающим элементом 13 в ходе преобразования электрической энергии в свет, переносится от плоского конца через вторую 124, а затем первую 122 части первого теплопроводящего устройства 12, к теплорассеивающей пластине 11 и теплорассеивающим рбрам 17, где рассеивается теплорассеивающей пластиной 11 и теплорассеивающими рбрами 17. Теплорассеивающая пластина 11 осветительного оборудования на светоизлучающих диодах 1 включает шесть первых бороздок (не показаны на фигурах), сформированных на первой поверхности 112 теплорассеивающей пластины 11. Каждая из первых бороздок соответствует одному из первых теплопроводящих устройств 12. Для увеличения эффективности теплорассеивания форма каждой из первых бороздок подогнана под контур первой части 122 соответствующего первого теплопроводящего устройства 12, что обеспечивает плотный контакт. Кроме того, для дальнейшего увеличения эффективности теплорассеивания зазор между первой частью 122 каждого из первых теплопроводящих устройств 12 и соответствующей ей бороздкой заполнен теплопроводящим материалом. Осветительное оборудование на светоизлучающих диодах 1 также включает два вторых теплопроводящих устройства 18, плотно закреплнных на первой поверхности 112 теплорассеивающей пластины 11, что усиливает теплорассеивающий эффект как теплорассеивающей пластины 11, так и теплорассеивающих рбер 17. Как показано в предпочтительном варианте осуществления изобретения, для достижения большей эффективности теплорассеивания вторые 18 и первые 12 теплопроводящие устройства чередуются. Более того, теплорассеивающая пластина 11 включает две вторых бороздки (не показаны на фигурах), сформированные на первой поверхности 112 теплорассеивающей пластины 11. Каждая вторая бороздка соответствует одному второму теплопроводящему устройству 18. Для увеличения эффективности теплорассеивания форма каждой из вторых бороздок подогнана под контур соответствующего вторичного теплопроводящего устройства 18, что обеспечивает плотный контакт. Для дальнейшего увеличения эффективности теплорассеивания между вторым теплопроводящим устройством 18 и соответствующей второй бороздкой заполнен теплопроводящий материал. Следует отметить, что количество и конфигурация вторых теплопроводящих устройств 18 не ограничиваются вышеуказанными и зависят от конструкции в целом, а также условий эксплуатации изделия. В принципе, вышеупомянутое поочердное расположение теплопроводящих элементов обеспечивает высокую эффективность рассеяния тепла теплорассеивающей пластиной 11. В соответствии с предпочтительным вариантом осуществления изобретения каждый оптический-2 016078 элемент 14, соответствующий одному диодному светоизлучающему элементу 13, преобразует оптическое изображение соответствующего диодного светоизлучающего элемента 13. Полый цилиндр 15, выводящий на воздух теплорассеивающие рбра 17 и образующий пространство S, вмещающее первые теплопроводящие устройства 12 и диодные светоизлучающие элементы 13, по периметру соединн с теплорассеивающей пластиной 11. Со вторым периметром полого цилиндра 15 соединн прозрачный экран 16,плотно закрывающий полость S, однако плотное закрытие не является необходимым для изобретения. Кроме того, полый цилиндр 15 дополнительно соединн с теплорассеивающей пластиной 11 при помощи теплоизолирующего кольца 19, которое уменьшает или полностью изолирует теплопередачу от теплорассеивающей пластины 11, создавая, таким образом, ситуацию, когда осветительное оборудование на светоизлучающих диодах 1 имеет горячую верхнюю часть и холодную нижнюю, что является более благоприятным с точки зрения эффективности теплорассеивания. В соответствии с предпочтительным вариантом осуществления изобретения осветительное оборудование на светоизлучающих диодах 1 дополнительно включает расположенное внутри полого цилиндра 15 разделительное пластинчатое устройство 20, которое разделяет полость S на первый S1 и второй S2 отсеки. Разделительное пластинчатое устройство 20 содержит шесть первых отверстий 202. Каждому диодному светоизлучающему элементу 13 соответствует одно первое отверстие 202. В предпочтительном варианте осуществления изобретения каждый диодный светоизлучающий элемент 13 проходит через соответствующее первое отверстие 202 и расположен во втором отсеке S2 (или в соответствующем первом отверстии 202). Разделительное пластинчатое устройство 20 может нести на себе диодные светоизлучающие элементы 13, или, во вторую очередь, первые теплопроводящие устройства 12. Однако на практике положение диодного светоизлучающего элемента 13 относительно разделительного пластинчатого устройства 20 не ограничено приведнным выше описанием. Обратимся к фиг. 4A и 4 В. На фиг. 4 А показан вид спереди оптического элемента 14 по предпочтительному варианту осуществления изобретения. Фиг. 4 В - поперечное сечение вдоль оси W-W по фиг. 4 А. В предпочтительном варианте осуществления изобретения каждый оптический элемент 14 включает подложку 142 и линзу 144. Для обеспечения соединения с диодным светоизлучающим элементом 13 подложка 142 является съмной и включает первое отверстие 1422 и второе отверстие 1424. Первое отверстие 1422 соединено с диодным светоизлучающим элементом 13. Во втором отверстии 1424 размещена линза 144. Линза 144 может быть эллиптической, круглой, щелевидной, сложнопрофильной, полигональной и линзой другого типа (линзами). В предпочтительном варианте осуществления изобретения линза 144 является щелевидной. Линза 144 имеет поверхность 1442 и определнное направление D на поверхности 1442. Вдоль направления D на поверхности 1442 линзы 144 сформирована бороздка 1444,таким образом, свет, проходящий через линзу 144, образует оптическое изображение, удовлетворяющее специфическим требованиям. В предпочтительном варианте осуществления изобретения направление D представляет собой малую ось эллипса линзы 144. Обратимся к фиг. 5. На фиг. 5 схематически показано оптическое изображение по предпочтительному варианту осуществления изобретения. Данное оптическое изображение является симметричным и показывает, что осветительное оборудование на светоизлучающих диодах 1 способно преобразовывать обычное оптическое изображение в изображение, вытянутое в стороны, что весьма привлекательно для дорожного освещения. На практике осветительное оборудование на светоизлучающих диодах 1, являющееся предметом изобретения, способно генерировать оптические изображения для различных целей путм подбора различных линз. Кроме того, материал линзы не ограничивается одним материалом, в изобретении могут быть использованы и составные линзы. Например, показатель преломления центральной части линзы может быть меньше, чем показатель преломления е периферийной части, или показатель преломления может непрерывно меняться таким образом, чтобы обеспечивать одинаковую яркость на всм оптическом изображении. Также в области компоновки светоизлучающих диодов для достижения концентрации света существует способ упаковки компонуемого светоизлучающего диода вместе с упаковочным материалом в выступ, образующий простую собирающую линзу, а также установка собирающей линзы на светоизлучающий диод после его монтажа. Однако эти способы не могут обеспечить генерирование различных оптических изображений в зависимости от требований. Напротив, осветительное оборудование на светоизлучающих диодах, являющееся предметом изобретения, благодаря оптическим элементам 14 способно использовать светоизлучающие диоды, произведнные по двум вышеупомянутым способам компоновки, сохраняя способность формировать требуемое оптическое изображение. Обратимся к фиг. 6. На фиг. 6 показано поперечное сечение осветительного оборудования на светоизлучающих диодах 1' по одному из вариантов осуществления изобретения. В отличие от предпочтительного варианта осуществления изобретения разделительное пластинчатое устройство 20' осветительного оборудования на светоизлучающих диодах 1' содержит возле каждого первого отверстия 202 некоторое количество отверстий 204, а первое отверстие подложки 142' каждого оптического элемента 14' включает некоторое количество крючков 1426, которые вставлены в отверстия 204, соединяя подложку 142' с разделительным пластинчатым устройством 20'. Обратимся к фиг. 7. На фиг. 7 показано поперечное сечение осветительного оборудования на свето-3 016078 излучающих диодах 1" по ещ одному варианту осуществления изобретения. В отличие от предпочтительного варианта осуществления изобретения первое отверстие подложки 142" каждого из оптических элементов 14" осветительного оборудования на светоизлучающих диодах 1" включает некоторое количество крючков 1426'. Крючки 1426 вставлены в соответствующее первое отверстие 202', соединяя подложку 142" с разделительным пластинчатым устройством 20". Следует отметить, что соединение подложки с разделительным пластинчатым устройством осветительного оборудования на светоизлучающих диодах, составляющего предмет изобретения, может быть сконструировано так, чтобы крючки формировались на разделительном пластинчатом устройстве, а отверстия - на подложке, что по-прежнему отвечает требованию разъмного соединения. Кроме того, соединение может осуществляться при помощи винтов. В соответствии с предпочтительным вариантом осуществления изобретения осветительное оборудование на светоизлучающих диодах 1 дополнительно включает теплоизолирующую пластину 21, расположенную в первом отсеке S1 и делящую первый отсек S1 на третий S12 и четвртый S14 отсеки. Теплоизолирующая пластина 21 включает шесть вторых отверстий 212. Вторая часть 124 каждого первого теплопроводящего устройства 12 соответствует одному второму отверстию 212 и проходит через это отверстие. Таким образом, благодаря наличию теплоизолирующей пластины 21 тепло, подведенное к теплорассеивающей пластине 11, не излучается и не отводится обратно к четвртому отсеку S14, что предотвращает тепловое воздействие на диодный светоизлучающий элемент 13. Кроме того, для усиления теплоизолирующего эффекта зазоры между теплопроводящими устройствами 12 и вторыми отверстиями 212 заполнены теплоизолирующим материалом. Осветительное оборудование на светоизлучающих диодах 1 также включает теплоизолирующую муфту 22, покрывающую вторую часть 124 одного из первых теплопроводящих устройств 12, в особенности - вторую часть 124 в четвртом отсеке S14. Таким образом, тепло, образующееся в ходе работы диодного светоизлучающего элемента 13 и подведенное к указанному теплопроводящему устройству 12, не рассеивается в четвртом отсеке S14, что дополнительно увеличивает эффективность теплорассеивающей пластины 11. Следует отметить, что, поскольку разделительное пластинчатое устройство 20 также способно осуществлять теплоизоляцию, теплоизолирующая пластина 21 может быть опущена для упрощения конструкции. Вышеописанная конструкция,как показано на фиг. 6, 7, применяется и в других вариантах осуществления изобретения. Следует отметить, что приведенное выше описание основано на использовании линз одного типа. Однако каждый образец осветительного оборудования на светоизлучающих диодах может соответствовать различным линзам в зависимости от требуемых оптических изображений. Кроме того, в приведнных выше вариантах осуществления изобретения первые 12 и вторые 18 теплопроводящие устройства могут представлять собой тепловые трубы, тепловые колонны, паровые камеры, а также другие теплопроводящие устройства и могут быть сделаны из меди, алюминия и других материалов с высокой теплопроводностью. Каждый диодный светоизлучающий элемент 13 включает по меньшей мере один светоизлучающий или лазерный диод, а также может включать диоды различных цветов. Таким образом, в осветительное оборудование на светоизлучающих диодах, являющееся предметом изобретения, включена вторая оптическая система. Оптическое изображение, образуемое диодным светоизлучающим элементом, преобразуется оптическими элементами в оптическое изображение, удовлетворяющее различным требованиям. Кроме того,осветительное оборудование на светоизлучающих диодах способно давать разнообразные оптические изображения, удовлетворяющие ещ большему количеству требований, путм подбора и конструирования оптических элементов. Следует отметить, что приведенные выше варианты осуществления изобретения основаны на случае применения в качестве дорожной лампы, однако применение изобретения не ограничивается этим случаем и возможно для удовлетворения любых потребностей в освещении, особенно для случаев потребности в специфическом оптическом изображении. Особенности и суть изобретения достаточно хорошо описаны в приведенных выше примерах и разъяснениях. Для специалистов в данной области не составит труда заключить, что, сохраняя идею изобретения неизменной, возможно внести в устройство, составляющее предмет изобретения, большое количество изменений и модификаций. Соответственно, приведнное выше раскрытие предмета изобретения следует толковать как ограниченное только в границах и пределах формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Осветительное оборудование на светоизлучающих диодах, включающее теплорассеивающую пластину, содержащую первую поверхность и вторую поверхность; некоторое количество теплорассеивающих рбер, контактирующих со второй поверхностью;N первых теплопроводящих устройств, каждое из N первых теплопроводящих устройств содержит первую часть и вторую часть, которая имеет плоский участок, первая часть установлена на первой поверхности теплорассеивающей пластины, причем N - натуральное число;N диодных светоизлучающих элементов, каждый из N диодных светоизлучающих элементов расположен на плоском участке одного из теплопроводящих устройств и преобразует электрическую энер-4 016078 гию в свет;N оптических элементов, каждый из N оптических элементов включает подложку и линзу, подложка включает первое отверстие и второе отверстие, во втором отверстии размещена линза, каждый из N оптических элементов соответствует одному диодному светоизлучающему элементу для преобразования оптического изображения соответствующего диодного светоизлучающего элемента для генерации анизотропного оптического изображения с помощью соответствующей линзы; полый корпус, содержащий первую поверхность и вторую поверхность, причем полый корпус соединн с теплорассеивающей пластиной через первую поверхность для вывода на воздух теплорассеивающих рбер и образования пространства для размещения первых теплопроводящих устройств и диодных светоизлучающих элементов; и прозрачный экран, соединнный со второй поверхностью полого корпуса. 2. Осветительное оборудование на светоизлучающих диодах по п.1, отличающееся тем, что подложка является съмной для соединения с соответствующим диодным светоизлучающим элементом. 3. Осветительное оборудование на светоизлучающих диодах по п.2, отличающееся тем, что первое отверстие соединено с соответствующим диодным светоизлучающим элементом. 4. Осветительное оборудование на светоизлучающих диодах по п.3, отличающееся тем, что линзу выбирают из группы, включающей эллиптическую линзу, круглую линзу, щелевидную линзу, сложнопрофильную линзу и полигональную линзу. 5. Осветительное оборудование на светоизлучающих диодах по п.4, отличающееся тем, что N оптических элементов включают первый оптический элемент и второй оптический элемент, и линза первого оптического элемента аналогична линзе второго оптического элемента. 6. Осветительное оборудование на светоизлучающих диодах по п.4, отличающееся тем, что N оптических элементов включают первый оптический элемент и второй оптический элемент, и линза первого оптического элемента отличается от линзы второго оптического элемента. 7. Осветительное оборудование на светоизлучающих диодах по п.1, отличающееся тем, что дополнительно содержит разделительное пластинчатое устройство, расположенное внутри полого корпуса,которое разделяет пространство на первый отсек и второй отсек, разделительное пластинчатое устройство включает N первых отверстий, каждый диодный светоизлучающий элемент соответствует одному изN первых отверстий. 8. Осветительное оборудование на светоизлучающих диодах по п.7, отличающееся тем, что каждый оптический элемент включает подложку и линзу, причем подложка является съмной для соединения с разделительным пластинчатым устройством. 9. Осветительное оборудование на светоизлучающих диодах по п.8, отличающееся тем, что подложка включает первое отверстие и второе отверстие, первое отверстие включает множество крючков для соединения подложки с разделительным пластинчатым устройством, а во втором отверстии расположена линза. 10. Осветительное оборудование на светоизлучающих диодах по п.8, отличающееся тем, что линза выбрана из группы, включающей эллиптическую линзу, круглую линзу, щелевидную линзу, сложнопрофильную линзу и полигональную линзу. 11. Осветительное оборудование на светоизлучающих диодах по п.10, отличающееся тем, что щелевидная линза имеет поверхность, на поверхности выбрано направление, вдоль выбранного направления на поверхности сформирована бороздка. 12. Осветительное оборудование на светоизлучающих диодах по п.11, отличающееся тем, что направлением является малая ось эллипса линзы. 13. Осветительное оборудование на светоизлучающих диодах по п.7, отличающееся тем, что разделительное пластинчатое устройство выполнено с возможностью осуществлять теплоизоляцию. 14. Осветительное оборудование на светоизлучающих диодах по п.7, отличающееся тем, что дополнительно содержит теплоизолирующую пластину, расположенную в первом отсеке, причем теплоизолирующая пластина содержит N вторых отверстий, вторая часть каждого первого теплопроводящего устройства соответствует одному из вторых отверстий и проходит через соответствующее второе отверстие. 15. Осветительное оборудование на светоизлучающих диодах по п.14, отличающееся тем, что дополнительно содержит теплоизолирующую муфту, причем теплоизолирующая муфта закрывает вторую часть одного из первых теплопроводящих устройств. 16. Осветительное оборудование на светоизлучающих диодах по п.1, отличающееся тем, что теплорассеивающая пластина включает N первых бороздок, образованных на первой поверхности теплорассеивающей пластины, причем первая часть каждого первого теплопроводящего устройства, соответственно, установлена на одной из первых бороздок. 17. Осветительное оборудование на светоизлучающих диодах по п.16, отличающееся тем, что между первой частью каждого первого теплопроводящего устройства и соответствующей первой бороздкой заполнен теплопроводящий материал. 18. Осветительное оборудование на светоизлучающих диодах по п.1, отличающееся тем, что до-5 016078 полнительно содержит несколько вторых теплопроводящих устройств, установленных на первой поверхности теплорассеивающей пластины. 19. Осветительное оборудование на светоизлучающих диодах по п.18, отличающееся тем, что теплорассеивающая пластина включает несколько вторых бороздок, образованных на первой поверхности теплорассеивающей пластины, и каждое второе теплопроводящее устройство, соответственно, установлено на одной из вторых бороздок. 20. Осветительное оборудование на светоизлучающих диодах по п.19, отличающееся тем, что между каждым вторым теплопроводящим устройством и соответствующей второй бороздкой заполнен теплопроводящий материал. 21. Осветительное оборудование на светоизлучающих диодах по п.1, отличающееся тем, что дополнительно содержит теплоизолирующее кольцо, причем полый корпус соединен с теплорассеивающей пластиной через теплоизолирующее кольцо. 22. Осветительное оборудование на светоизлучающих диодах по п.1, отличающееся тем, что плоский участок второй части каждого из первых теплопроводящих устройств находится на конце первого теплопроводящего устройства.
