Комплект, состоящий из бытового прибора и дополнительной части

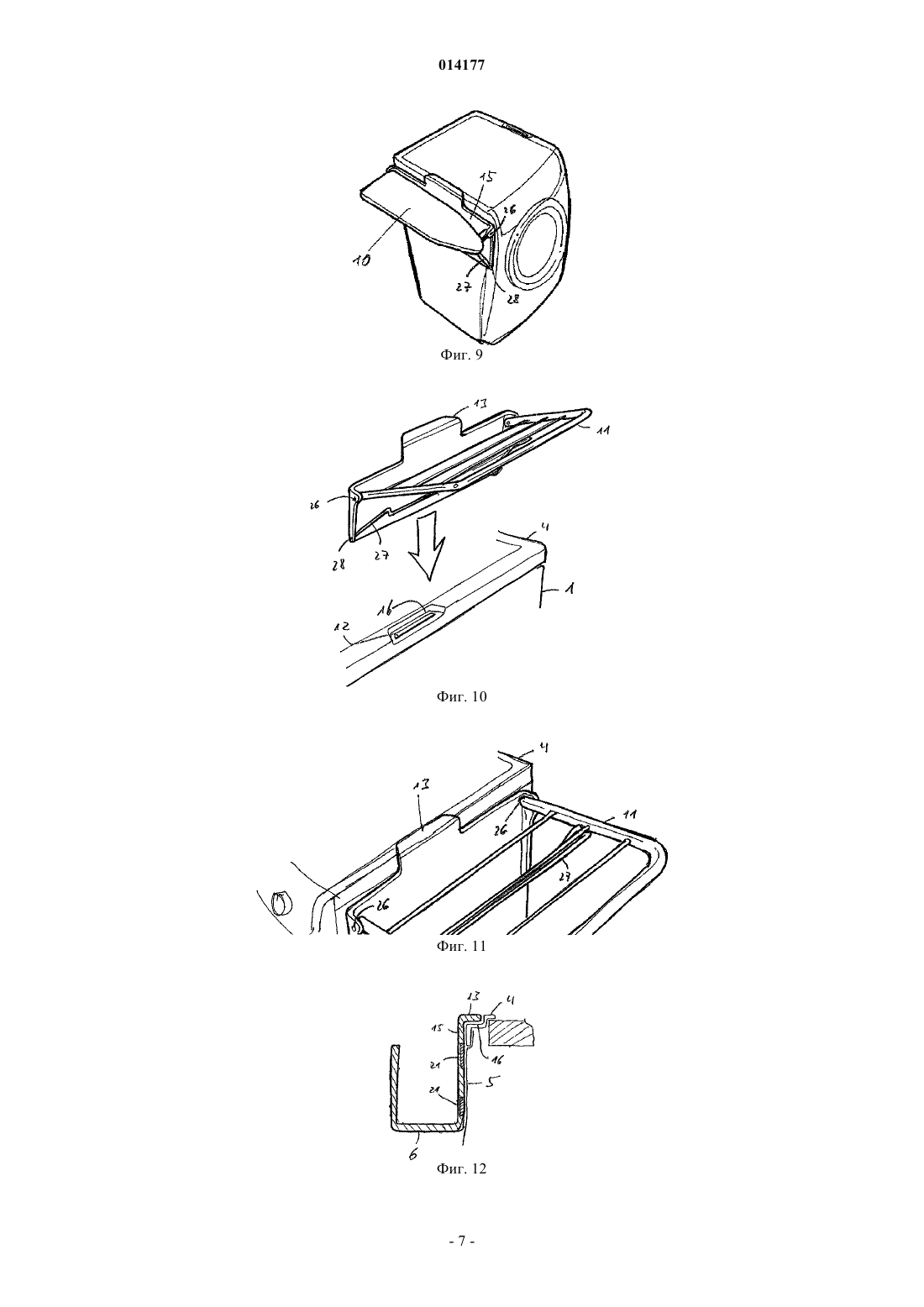

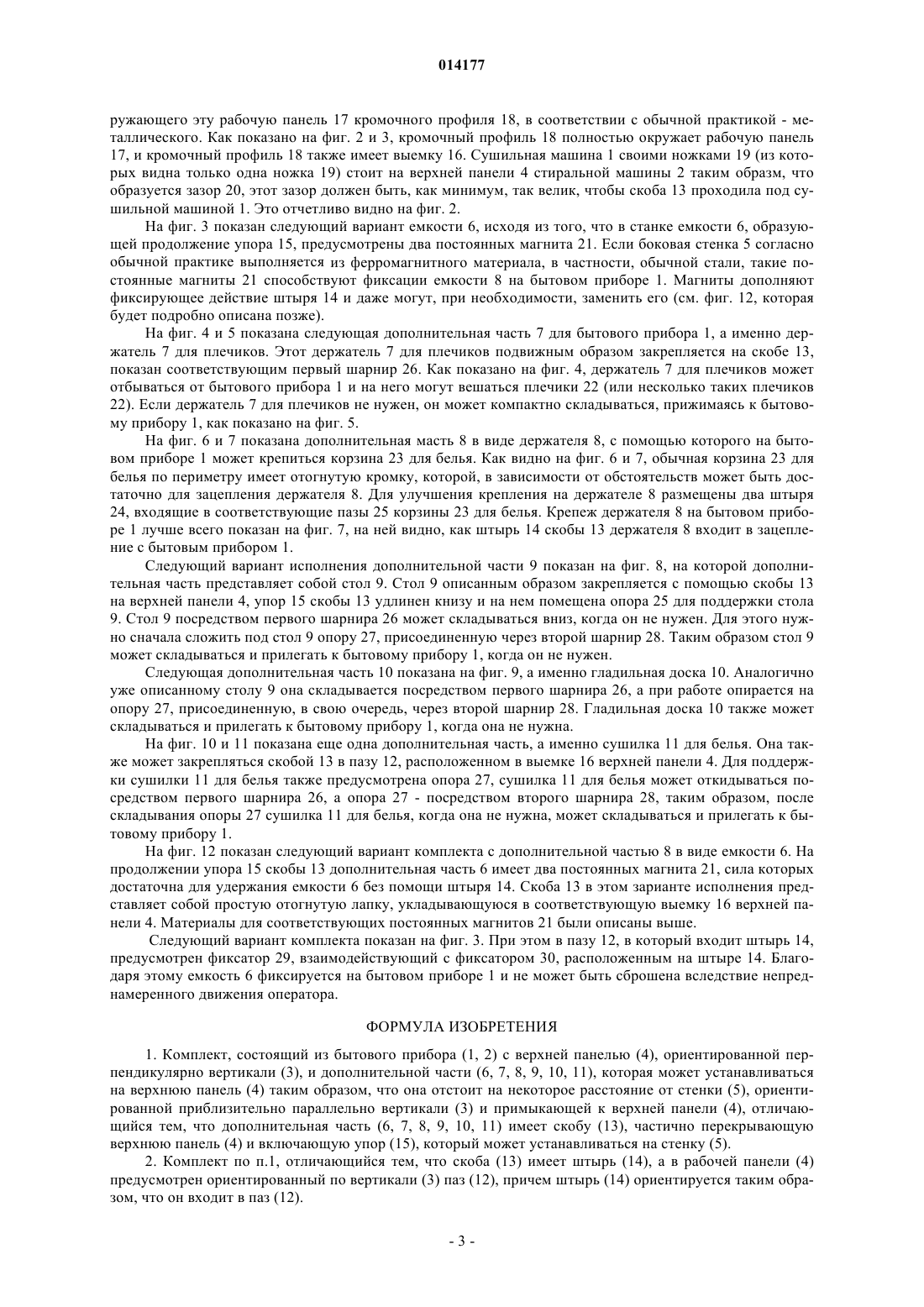

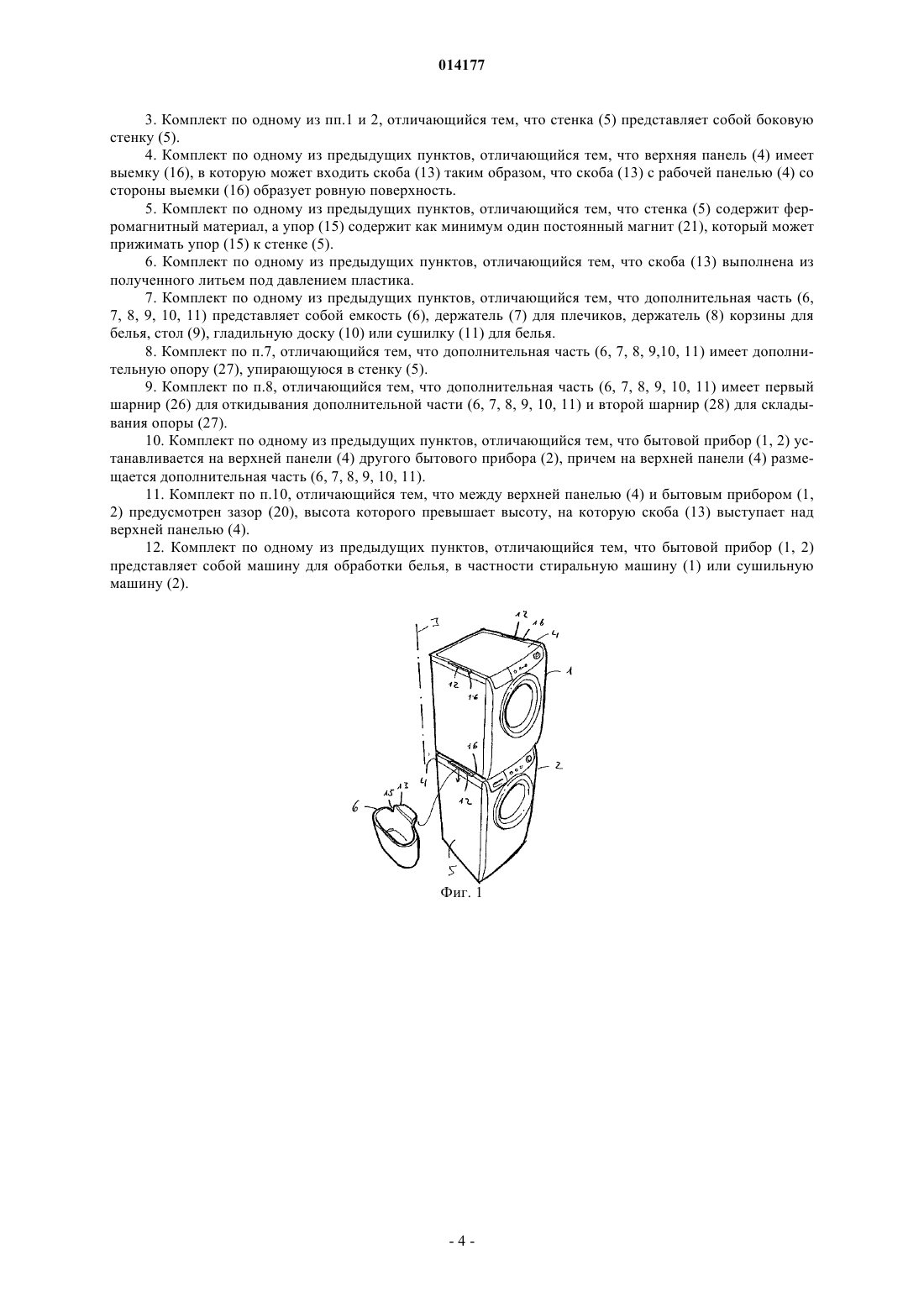

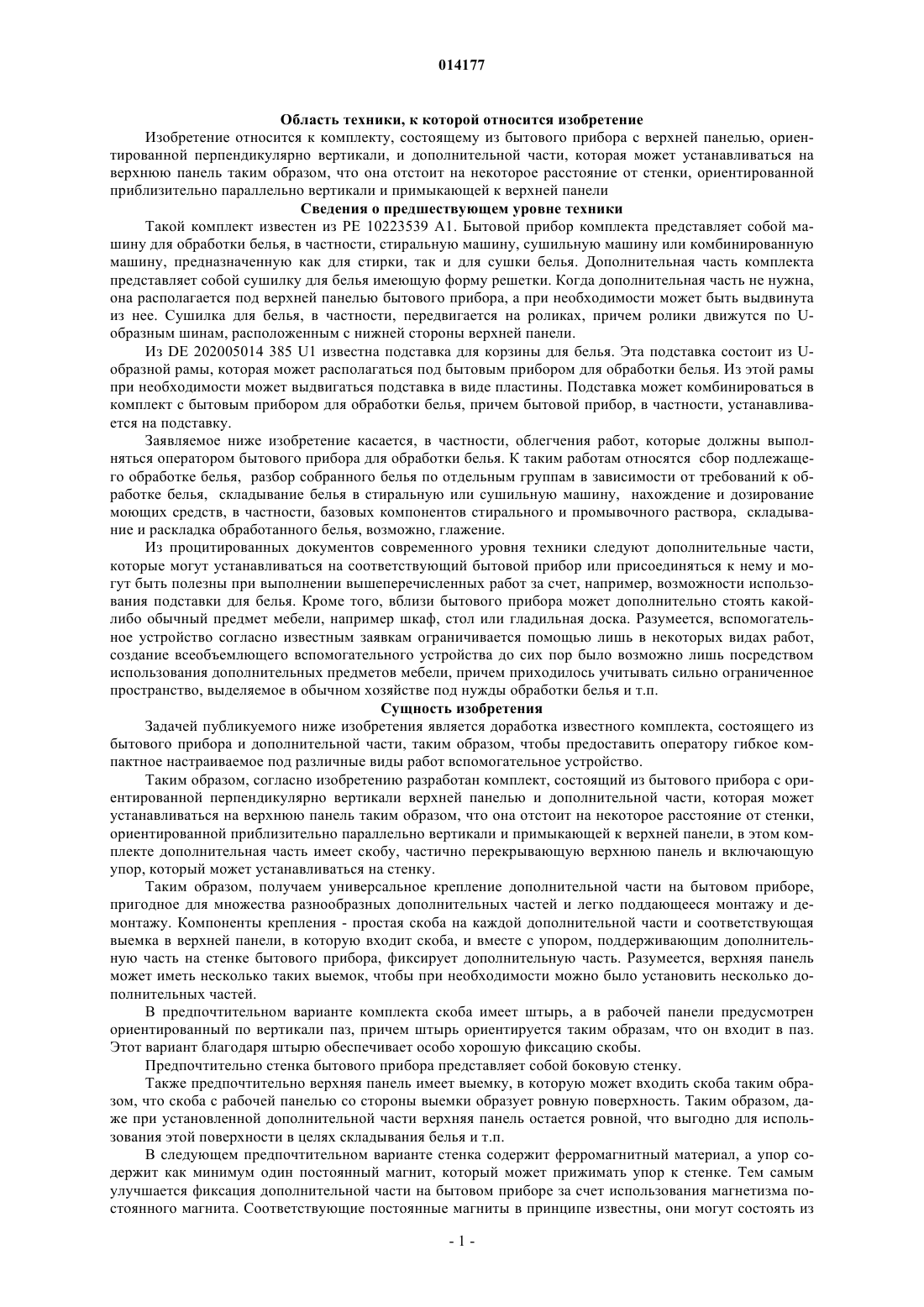

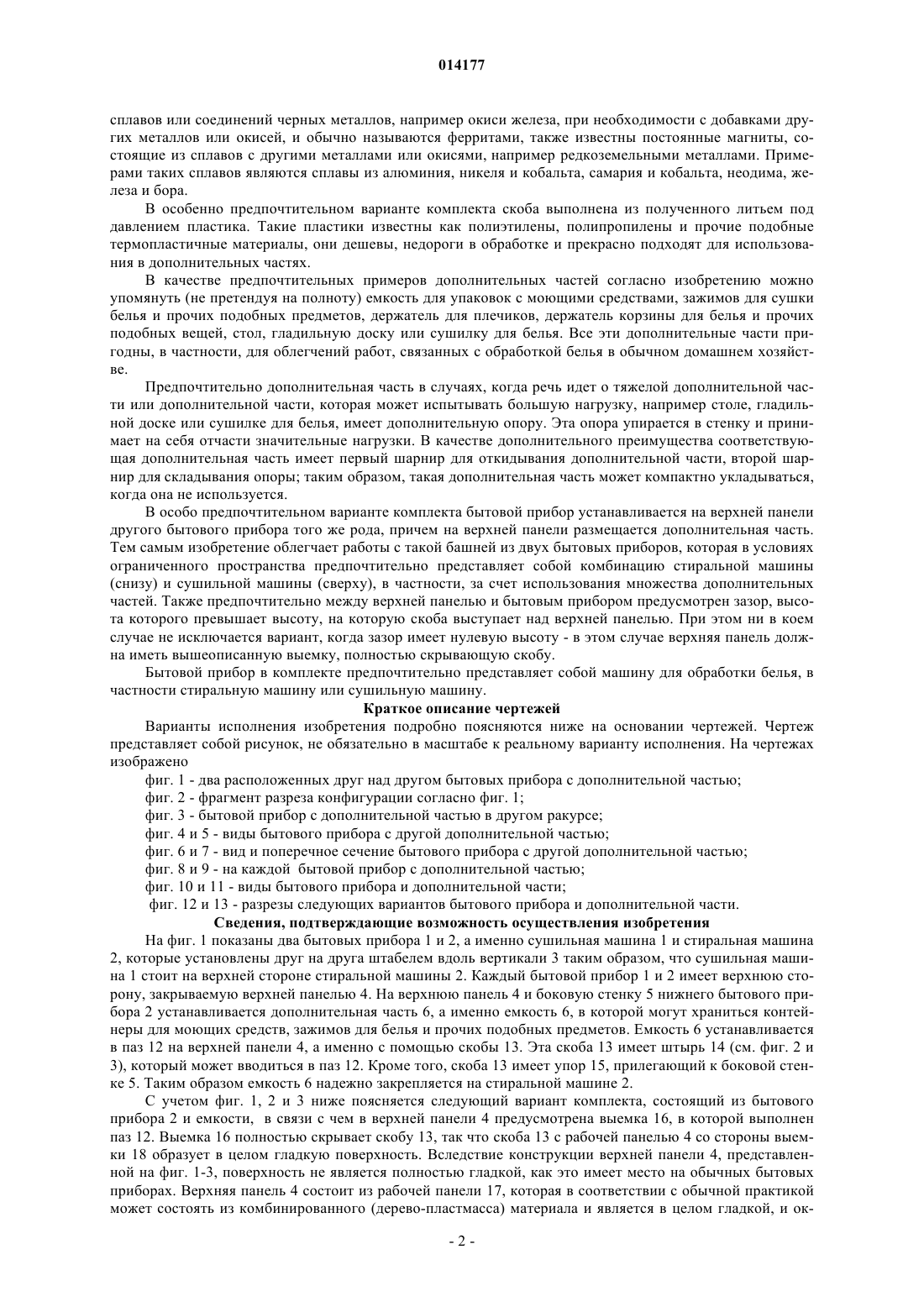

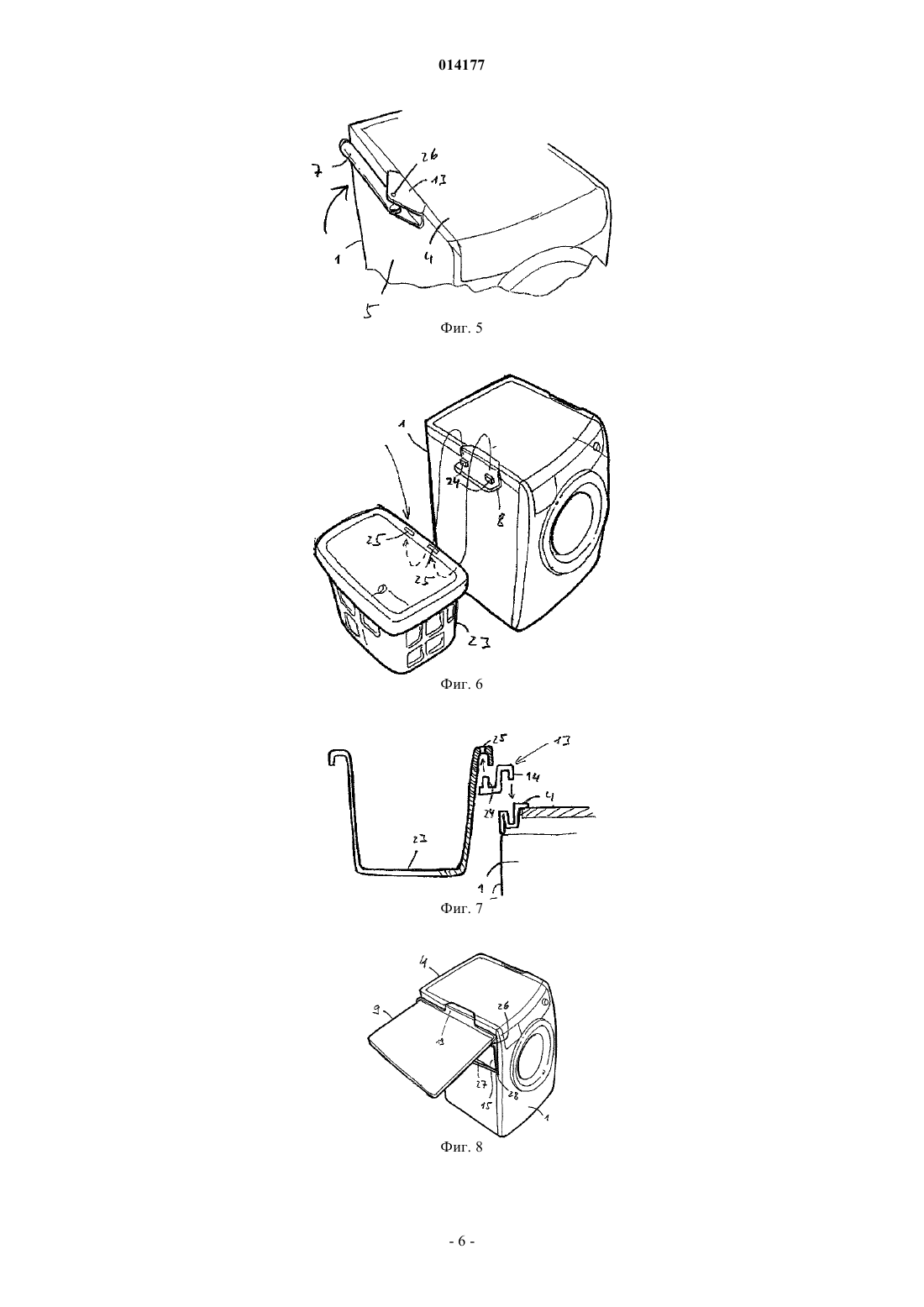

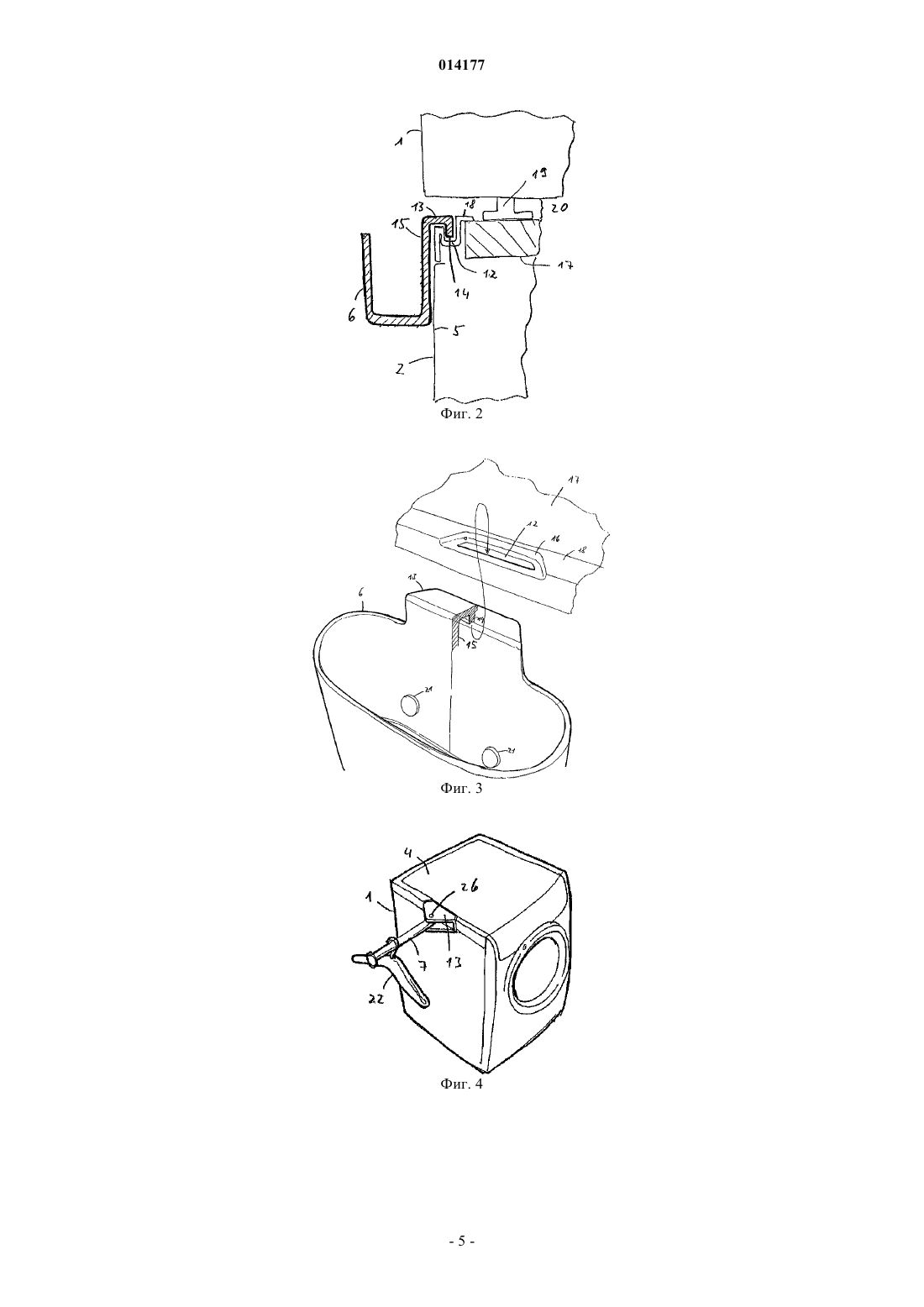

КОМПЛЕКТ, СОСТОЯЩИЙ ИЗ БЫТОВОГО ПРИБОРА И ДОПОЛНИТЕЛЬНОЙ ЧАСТИ(71)(73) Заявитель и патентовладелец: БСХ БОШ УНД СИМЕНС ХАУСГЕРЕТЕ ГМБХ (DE) Изобретение относится к комплекту, состоящему из бытового прибора (1, 2) с верхней панелью(4), ориентированной перпендикулярно вертикали (3), и дополнительной части (6, 7, 8, 9, 10, 11),которая может устанавливаться на верхнюю панель (4) таким образом, что она отстоит на некоторое расстояние от стенки (5), ориентированной приблизительно параллельно вертикали (3) и примыкающей к верхней панели (4). При этом дополнительная часть (6, 7, 8, 9, 10, 11) имеет скобу (13), частично перекрывающую верхнюю панель (4) и включающую упор (15), который может устанавливаться на стенку (5). Изобретение предлагает универсальное крепление для множества разнообразных дополнительных частей (6, 7, 8, 9, 10, 11) на бытовом приборе (1, 2), которое легко поддается монтажу и демонтажу. 014177 Область техники, к которой относится изобретение Изобретение относится к комплекту, состоящему из бытового прибора с верхней панелью, ориентированной перпендикулярно вертикали, и дополнительной части, которая может устанавливаться на верхнюю панель таким образом, что она отстоит на некоторое расстояние от стенки, ориентированной приблизительно параллельно вертикали и примыкающей к верхней панели Сведения о предшествующем уровне техники Такой комплект известен из РЕ 10223539 А 1. Бытовой прибор комплекта представляет собой машину для обработки белья, в частности, стиральную машину, сушильную машину или комбинированную машину, предназначенную как для стирки, так и для сушки белья. Дополнительная часть комплекта представляет собой сушилку для белья имеющую форму решетки. Когда дополнительная часть не нужна,она располагается под верхней панелью бытового прибора, а при необходимости может быть выдвинута из нее. Сушилка для белья, в частности, передвигается на роликах, причем ролики движутся по Uобразным шинам, расположенным с нижней стороны верхней панели. Из DE 202005014 385 U1 известна подставка для корзины для белья. Эта подставка состоит из Uобразной рамы, которая может располагаться под бытовым прибором для обработки белья. Из этой рамы при необходимости может выдвигаться подставка в виде пластины. Подставка может комбинироваться в комплект с бытовым прибором для обработки белья, причем бытовой прибор, в частности, устанавливается на подставку. Заявляемое ниже изобретение касается, в частности, облегчения работ, которые должны выполняться оператором бытового прибора для обработки белья. К таким работам относятся сбор подлежащего обработке белья, разбор собранного белья по отдельным группам в зависимости от требований к обработке белья, складывание белья в стиральную или сушильную машину, нахождение и дозирование моющих средств, в частности, базовых компонентов стирального и промывочного раствора, складывание и раскладка обработанного белья, возможно, глажение. Из процитированных документов современного уровня техники следуют дополнительные части,которые могут устанавливаться на соответствующий бытовой прибор или присоединяться к нему и могут быть полезны при выполнении вышеперечисленных работ за счет, например, возможности использования подставки для белья. Кроме того, вблизи бытового прибора может дополнительно стоять какойлибо обычный предмет мебели, например шкаф, стол или гладильная доска. Разумеется, вспомогательное устройство согласно известным заявкам ограничивается помощью лишь в некоторых видах работ,создание всеобъемлющего вспомогательного устройства до сих пор было возможно лишь посредством использования дополнительных предметов мебели, причем приходилось учитывать сильно ограниченное пространство, выделяемое в обычном хозяйстве под нужды обработки белья и т.п. Сущность изобретения Задачей публикуемого ниже изобретения является доработка известного комплекта, состоящего из бытового прибора и дополнительной части, таким образом, чтобы предоставить оператору гибкое компактное настраиваемое под различные виды работ вспомогательное устройство. Таким образом, согласно изобретению разработан комплект, состоящий из бытового прибора с ориентированной перпендикулярно вертикали верхней панелью и дополнительной части, которая может устанавливаться на верхнюю панель таким образом, что она отстоит на некоторое расстояние от стенки,ориентированной приблизительно параллельно вертикали и примыкающей к верхней панели, в этом комплекте дополнительная часть имеет скобу, частично перекрывающую верхнюю панель и включающую упор, который может устанавливаться на стенку. Таким образом, получаем универсальное крепление дополнительной части на бытовом приборе,пригодное для множества разнообразных дополнительных частей и легко поддающееся монтажу и демонтажу. Компоненты крепления - простая скоба на каждой дополнительной части и соответствующая выемка в верхней панели, в которую входит скоба, и вместе с упором, поддерживающим дополнительную часть на стенке бытового прибора, фиксирует дополнительную часть. Разумеется, верхняя панель может иметь несколько таких выемок, чтобы при необходимости можно было установить несколько дополнительных частей. В предпочтительном варианте комплекта скоба имеет штырь, а в рабочей панели предусмотрен ориентированный по вертикали паз, причем штырь ориентируется таким образам, что он входит в паз. Этот вариант благодаря штырю обеспечивает особо хорошую фиксацию скобы. Предпочтительно стенка бытового прибора представляет собой боковую стенку. Также предпочтительно верхняя панель имеет выемку, в которую может входить скоба таким образом, что скоба с рабочей панелью со стороны выемки образует ровную поверхность. Таким образом, даже при установленной дополнительной части верхняя панель остается ровной, что выгодно для использования этой поверхности в целях складывания белья и т.п. В следующем предпочтительном варианте стенка содержит ферромагнитный материал, а упор содержит как минимум один постоянный магнит, который может прижимать упор к стенке. Тем самым улучшается фиксация дополнительной части на бытовом приборе за счет использования магнетизма постоянного магнита. Соответствующие постоянные магниты в принципе известны, они могут состоять из-1 014177 сплавов или соединений черных металлов, например окиси железа, при необходимости с добавками других металлов или окисей, и обычно называются ферритами, также известны постоянные магниты, состоящие из сплавов с другими металлами или окисями, например редкоземельными металлами. Примерами таких сплавов являются сплавы из алюминия, никеля и кобальта, самария и кобальта, неодима, железа и бора. В особенно предпочтительном варианте комплекта скоба выполнена из полученного литьем под давлением пластика. Такие пластики известны как полиэтилены, полипропилены и прочие подобные термопластичные материалы, они дешевы, недороги в обработке и прекрасно подходят для использования в дополнительных частях. В качестве предпочтительных примеров дополнительных частей согласно изобретению можно упомянуть (не претендуя на полноту) емкость для упаковок с моющими средствами, зажимов для сушки белья и прочих подобных предметов, держатель для плечиков, держатель корзины для белья и прочих подобных вещей, стол, гладильную доску или сушилку для белья. Все эти дополнительные части пригодны, в частности, для облегчений работ, связанных с обработкой белья в обычном домашнем хозяйстве. Предпочтительно дополнительная часть в случаях, когда речь идет о тяжелой дополнительной части или дополнительной части, которая может испытывать большую нагрузку, например столе, гладильной доске или сушилке для белья, имеет дополнительную опору. Эта опора упирается в стенку и принимает на себя отчасти значительные нагрузки. В качестве дополнительного преимущества соответствующая дополнительная часть имеет первый шарнир для откидывания дополнительной части, второй шарнир для складывания опоры; таким образом, такая дополнительная часть может компактно укладываться,когда она не используется. В особо предпочтительном варианте комплекта бытовой прибор устанавливается на верхней панели другого бытового прибора того же рода, причем на верхней панели размещается дополнительная часть. Тем самым изобретение облегчает работы с такой башней из двух бытовых приборов, которая в условиях ограниченного пространства предпочтительно представляет собой комбинацию стиральной машины(снизу) и сушильной машины (сверху), в частности, за счет использования множества дополнительных частей. Также предпочтительно между верхней панелью и бытовым прибором предусмотрен зазор, высота которого превышает высоту, на которую скоба выступает над верхней панелью. При этом ни в коем случае не исключается вариант, когда зазор имеет нулевую высоту - в этом случае верхняя панель должна иметь вышеописанную выемку, полностью скрывающую скобу. Бытовой прибор в комплекте предпочтительно представляет собой машину для обработки белья, в частности стиральную машину или сушильную машину. Краткое описание чертежей Варианты исполнения изобретения подробно поясняются ниже на основании чертежей. Чертеж представляет собой рисунок, не обязательно в масштабе к реальному варианту исполнения. На чертежах изображено фиг. 1 - два расположенных друг над другом бытовых прибора с дополнительной частью; фиг. 2 - фрагмент разреза конфигурации согласно фиг. 1; фиг. 3 - бытовой прибор с дополнительной частью в другом ракурсе; фиг. 4 и 5 - виды бытового прибора с другой дополнительной частью; фиг. 6 и 7 - вид и поперечное сечение бытового прибора с другой дополнительной частью; фиг. 8 и 9 - на каждой бытовой прибор с дополнительной частью; фиг. 10 и 11 - виды бытового прибора и дополнительной части; фиг. 12 и 13 - разрезы следующих вариантов бытового прибора и дополнительной части. Сведения, подтверждающие возможность осуществления изобретения На фиг. 1 показаны два бытовых прибора 1 и 2, а именно сушильная машина 1 и стиральная машина 2, которые установлены друг на друга штабелем вдоль вертикали 3 таким образом, что сушильная машина 1 стоит на верхней стороне стиральной машины 2. Каждый бытовой прибор 1 и 2 имеет верхнюю сторону, закрываемую верхней панелью 4. На верхнюю панель 4 и боковую стенку 5 нижнего бытового прибора 2 устанавливается дополнительная часть 6, а именно емкость 6, в которой могут храниться контейнеры для моющих средств, зажимов для белья и прочих подобных предметов. Емкость 6 устанавливается в паз 12 на верхней панели 4, а именно с помощью скобы 13. Эта скоба 13 имеет штырь 14 (см. фиг. 2 и 3), который может вводиться в паз 12. Кроме того, скоба 13 имеет упор 15, прилегающий к боковой стенке 5. Таким образом емкость 6 надежно закрепляется на стиральной машине 2. С учетом фиг. 1, 2 и 3 ниже поясняется следующий вариант комплекта, состоящий из бытового прибора 2 и емкости, в связи с чем в верхней панели 4 предусмотрена выемка 16, в которой выполнен паз 12. Выемка 16 полностью скрывает скобу 13, так что скоба 13 с рабочей панелью 4 со стороны выемки 18 образует в целом гладкую поверхность. Вследствие конструкции верхней панели 4, представленной на фиг. 1-3, поверхность не является полностью гладкой, как это имеет место на обычных бытовых приборах. Верхняя панель 4 состоит из рабочей панели 17, которая в соответствии с обычной практикой может состоять из комбинированного (дерево-пластмасса) материала и является в целом гладкой, и ок-2 014177 ружающего эту рабочую панель 17 кромочного профиля 18, в соответствии с обычной практикой - металлического. Как показано на фиг. 2 и 3, кромочный профиль 18 полностью окружает рабочую панель 17, и кромочный профиль 18 также имеет выемку 16. Сушильная машина 1 своими ножками 19 (из которых видна только одна ножка 19) стоит на верхней панели 4 стиральной машины 2 таким образм, что образуется зазор 20, этот зазор должен быть, как минимум, так велик, чтобы скоба 13 проходила под сушильной машиной 1. Это отчетливо видно на фиг. 2. На фиг. 3 показан следующий вариант емкости 6, исходя из того, что в станке емкости 6, образующей продолжение упора 15, предусмотрены два постоянных магнита 21. Если боковая стенка 5 согласно обычной практике выполняется из ферромагнитного материала, в частности, обычной стали, такие постоянные магниты 21 способствуют фиксации емкости 8 на бытовом приборе 1. Магниты дополняют фиксирующее действие штыря 14 и даже могут, при необходимости, заменить его (см. фиг. 12, которая будет подробно описана позже). На фиг. 4 и 5 показана следующая дополнительная часть 7 для бытового прибора 1, а именно держатель 7 для плечиков. Этот держатель 7 для плечиков подвижным образом закрепляется на скобе 13,показан соответствующим первый шарнир 26. Как показано на фиг. 4, держатель 7 для плечиков может отбываться от бытового прибора 1 и на него могут вешаться плечики 22 (или несколько таких плечиков 22). Если держатель 7 для плечиков не нужен, он может компактно складываться, прижимаясь к бытовому прибору 1, как показано на фиг. 5. На фиг. 6 и 7 показана дополнительная масть 8 в виде держателя 8, с помощью которого на бытовом приборе 1 может крепиться корзина 23 для белья. Как видно на фиг. 6 и 7, обычная корзина 23 для белья по периметру имеет отогнутую кромку, которой, в зависимости от обстоятельств может быть достаточно для зацепления держателя 8. Для улучшения крепления на держателе 8 размещены два штыря 24, входящие в соответствующие пазы 25 корзины 23 для белья. Крепеж держателя 8 на бытовом приборе 1 лучше всего показан на фиг. 7, на ней видно, как штырь 14 скобы 13 держателя 8 входит в зацепление с бытовым прибором 1. Следующий вариант исполнения дополнительной части 9 показан на фиг. 8, на которой дополнительная часть представляет собой стол 9. Стол 9 описанным образом закрепляется с помощью скобы 13 на верхней панели 4, упор 15 скобы 13 удлинен книзу и на нем помещена опора 25 для поддержки стола 9. Стол 9 посредством первого шарнира 26 может складываться вниз, когда он не нужен. Для этого нужно сначала сложить под стол 9 опору 27, присоединенную через второй шарнир 28. Таким образом стол 9 может складываться и прилегать к бытовому прибору 1, когда он не нужен. Следующая дополнительная часть 10 показана на фиг. 9, а именно гладильная доска 10. Аналогично уже описанному столу 9 она складывается посредством первого шарнира 26, а при работе опирается на опору 27, присоединенную, в свою очередь, через второй шарнир 28. Гладильная доска 10 также может складываться и прилегать к бытовому прибору 1, когда она не нужна. На фиг. 10 и 11 показана еще одна дополнительная часть, а именно сушилка 11 для белья. Она также может закрепляться скобой 13 в пазу 12, расположенном в выемке 16 верхней панели 4. Для поддержки сушилки 11 для белья также предусмотрена опора 27, сушилка 11 для белья может откидываться посредством первого шарнира 26, а опора 27 - посредством второго шарнира 28, таким образом, после складывания опоры 27 сушилка 11 для белья, когда она не нужна, может складываться и прилегать к бытовому прибору 1. На фиг. 12 показан следующий вариант комплекта с дополнительной частью 8 в виде емкости 6. На продолжении упора 15 скобы 13 дополнительная часть 6 имеет два постоянных магнита 21, сила которых достаточна для удержания емкости 6 без помощи штыря 14. Скоба 13 в этом зарианте исполнения представляет собой простую отогнутую лапку, укладывающуюся в соответствующую выемку 16 верхней панели 4. Материалы для соответствующих постоянных магнитов 21 были описаны выше. Следующий вариант комплекта показан на фиг. 3. При этом в пазу 12, в который входит штырь 14,предусмотрен фиксатор 29, взаимодействующий с фиксатором 30, расположенным на штыре 14. Благодаря этому емкость 6 фиксируется на бытовом приборе 1 и не может быть сброшена вследствие непреднамеренного движения оператора. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Комплект, состоящий из бытового прибора (1, 2) с верхней панелью (4), ориентированной перпендикулярно вертикали (3), и дополнительной части (6, 7, 8, 9, 10, 11), которая может устанавливаться на верхнюю панель (4) таким образом, что она отстоит на некоторое расстояние от стенки (5), ориентированной приблизительно параллельно вертикали (3) и примыкающей к верхней панели (4), отличающийся тем, что дополнительная часть (6, 7, 8, 9, 10, 11) имеет скобу (13), частично перекрывающую верхнюю панель (4) и включающую упор (15), который может устанавливаться на стенку (5). 2. Комплект по п.1, отличающийся тем, что скоба (13) имеет штырь (14), а в рабочей панели (4) предусмотрен ориентированный по вертикали (3) паз (12), причем штырь (14) ориентируется таким образом, что он входит в паз (12).-3 014177 3. Комплект по одному из пп.1 и 2, отличающийся тем, что стенка (5) представляет собой боковую стенку (5). 4. Комплект по одному из предыдущих пунктов, отличающийся тем, что верхняя панель (4) имеет выемку (16), в которую может входить скоба (13) таким образом, что скоба (13) с рабочей панелью (4) со стороны выемки (16) образует ровную поверхность. 5. Комплект по одному из предыдущих пунктов, отличающийся тем, что стенка (5) содержит ферромагнитный материал, а упор (15) содержит как минимум один постоянный магнит (21), который может прижимать упор (15) к стенке (5). 6. Комплект по одному из предыдущих пунктов, отличающийся тем, что скоба (13) выполнена из полученного литьем под давлением пластика. 7. Комплект по одному из предыдущих пунктов, отличающийся тем, что дополнительная часть (6,7, 8, 9, 10, 11) представляет собой емкость (6), держатель (7) для плечиков, держатель (8) корзины для белья, стол (9), гладильную доску (10) или сушилку (11) для белья. 8. Комплект по п.7, отличающийся тем, что дополнительная часть (6, 7, 8, 9,10, 11) имеет дополнительную опору (27), упирающуюся в стенку (5). 9. Комплект по п.8, отличающийся тем, что дополнительная часть (6, 7, 8, 9, 10, 11) имеет первый шарнир (26) для откидывания дополнительной части (6, 7, 8, 9, 10, 11) и второй шарнир (28) для складывания опоры (27). 10. Комплект по одному из предыдущих пунктов, отличающийся тем, что бытовой прибор (1, 2) устанавливается на верхней панели (4) другого бытового прибора (2), причем на верхней панели (4) размещается дополнительная часть (6, 7, 8, 9, 10, 11). 11. Комплект по п.10, отличающийся тем, что между верхней панелью (4) и бытовым прибором (1,2) предусмотрен зазор (20), высота которого превышает высоту, на которую скоба (13) выступает над верхней панелью (4). 12. Комплект по одному из предыдущих пунктов, отличающийся тем, что бытовой прибор (1, 2) представляет собой машину для обработки белья, в частности стиральную машину (1) или сушильную машину (2).
