Вкладыш для кормления

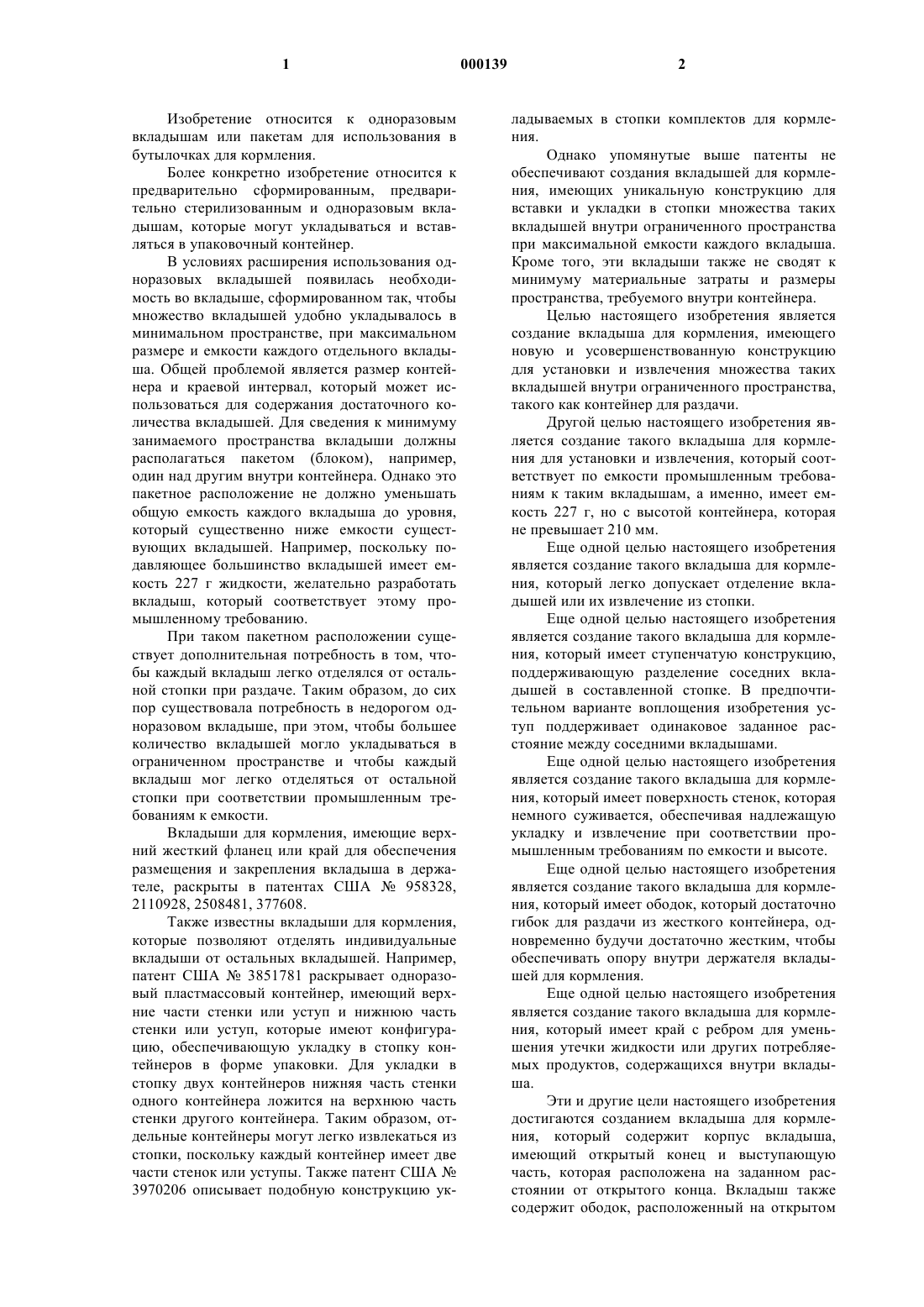

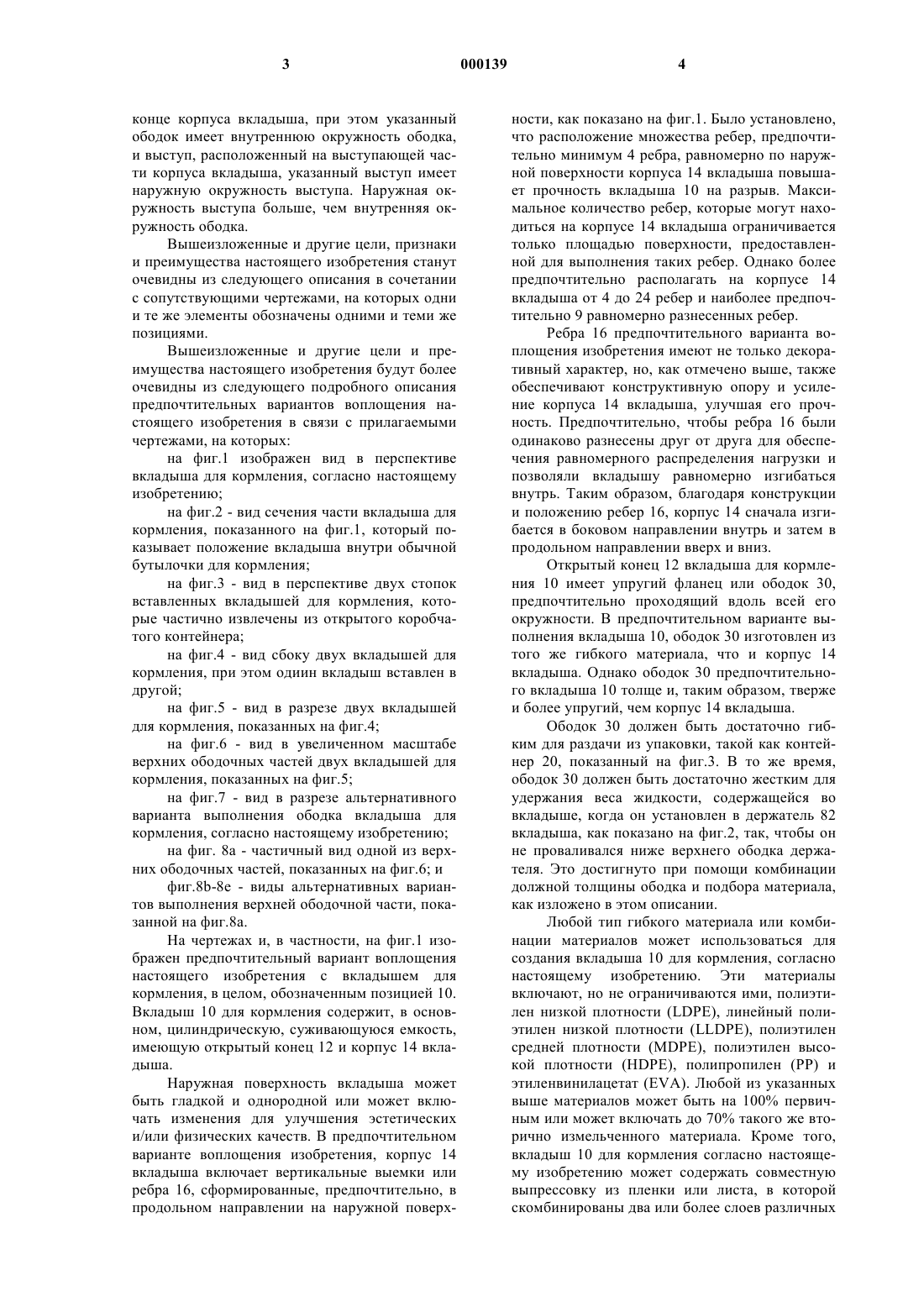

1 Изобретение относится к одноразовым вкладышам или пакетам для использования в бутылочках для кормления. Более конкретно изобретение относится к предварительно сформированным, предварительно стерилизованным и одноразовым вкладышам, которые могут укладываться и вставляться в упаковочный контейнер. В условиях расширения использования одноразовых вкладышей появилась необходимость во вкладыше, сформированном так, чтобы множество вкладышей удобно укладывалось в минимальном пространстве, при максимальном размере и емкости каждого отдельного вкладыша. Общей проблемой является размер контейнера и краевой интервал, который может использоваться для содержания достаточного количества вкладышей. Для сведения к минимуму занимаемого пространства вкладыши должны располагаться пакетом (блоком), например,один над другим внутри контейнера. Однако это пакетное расположение не должно уменьшать общую емкость каждого вкладыша до уровня,который существенно ниже емкости существующих вкладышей. Например, поскольку подавляющее большинство вкладышей имеет емкость 227 г жидкости, желательно разработать вкладыш, который соответствует этому промышленному требованию. При таком пакетном расположении существует дополнительная потребность в том, чтобы каждый вкладыш легко отделялся от остальной стопки при раздаче. Таким образом, до сих пор существовала потребность в недорогом одноразовом вкладыше, при этом, чтобы большее количество вкладышей могло укладываться в ограниченном пространстве и чтобы каждый вкладыш мог легко отделяться от остальной стопки при соответствии промышленным требованиям к емкости. Вкладыши для кормления, имеющие верхний жесткий фланец или край для обеспечения размещения и закрепления вкладыша в держателе, раскрыты в патентах США 958328,2110928, 2508481, 377608. Также известны вкладыши для кормления,которые позволяют отделять индивидуальные вкладыши от остальных вкладышей. Например,патент США 3851781 раскрывает одноразовый пластмассовый контейнер, имеющий верхние части стенки или уступ и нижнюю часть стенки или уступ, которые имеют конфигурацию, обеспечивающую укладку в стопку контейнеров в форме упаковки. Для укладки в стопку двух контейнеров нижняя часть стенки одного контейнера ложится на верхнюю часть стенки другого контейнера. Таким образом, отдельные контейнеры могут легко извлекаться из стопки, поскольку каждый контейнер имеет две части стенок или уступы. Также патент США 3970206 описывает подобную конструкцию ук 000139 2 ладываемых в стопки комплектов для кормления. Однако упомянутые выше патенты не обеспечивают создания вкладышей для кормления, имеющих уникальную конструкцию для вставки и укладки в стопки множества таких вкладышей внутри ограниченного пространства при максимальной емкости каждого вкладыша. Кроме того, эти вкладыши также не сводят к минимуму материальные затраты и размеры пространства, требуемого внутри контейнера. Целью настоящего изобретения является создание вкладыша для кормления, имеющего новую и усовершенствованную конструкцию для установки и извлечения множества таких вкладышей внутри ограниченного пространства,такого как контейнер для раздачи. Другой целью настоящего изобретения является создание такого вкладыша для кормления для установки и извлечения, который соответствует по емкости промышленным требованиям к таким вкладышам, а именно, имеет емкость 227 г, но с высотой контейнера, которая не превышает 210 мм. Еще одной целью настоящего изобретения является создание такого вкладыша для кормления, который легко допускает отделение вкладышей или их извлечение из стопки. Еще одной целью настоящего изобретения является создание такого вкладыша для кормления, который имеет ступенчатую конструкцию,поддерживающую разделение соседних вкладышей в составленной стопке. В предпочтительном варианте воплощения изобретения уступ поддерживает одинаковое заданное расстояние между соседними вкладышами. Еще одной целью настоящего изобретения является создание такого вкладыша для кормления, который имеет поверхность стенок, которая немного суживается, обеспечивая надлежащую укладку и извлечение при соответствии промышленным требованиям по емкости и высоте. Еще одной целью настоящего изобретения является создание такого вкладыша для кормления, который имеет ободок, который достаточно гибок для раздачи из жесткого контейнера, одновременно будучи достаточно жестким, чтобы обеспечивать опору внутри держателя вкладышей для кормления. Еще одной целью настоящего изобретения является создание такого вкладыша для кормления, который имеет край с ребром для уменьшения утечки жидкости или других потребляемых продуктов, содержащихся внутри вкладыша. Эти и другие цели настоящего изобретения достигаются созданием вкладыша для кормления, который содержит корпус вкладыша,имеющий открытый конец и выступающую часть, которая расположена на заданном расстоянии от открытого конца. Вкладыш также содержит ободок, расположенный на открытом 3 конце корпуса вкладыша, при этом указанный ободок имеет внутреннюю окружность ободка,и выступ, расположенный на выступающей части корпуса вкладыша, указанный выступ имеет наружную окружность выступа. Наружная окружность выступа больше, чем внутренняя окружность ободка. Вышеизложенные и другие цели, признаки и преимущества настоящего изобретения станут очевидны из следующего описания в сочетании с сопутствующими чертежами, на которых одни и те же элементы обозначены одними и теми же позициями. Вышеизложенные и другие цели и преимущества настоящего изобретения будут более очевидны из следующего подробного описания предпочтительных вариантов воплощения настоящего изобретения в связи с прилагаемыми чертежами, на которых: на фиг.1 изображен вид в перспективе вкладыша для кормления, согласно настоящему изобретению; на фиг.2 - вид сечения части вкладыша для кормления, показанного на фиг.1, который показывает положение вкладыша внутри обычной бутылочки для кормления; на фиг.3 - вид в перспективе двух стопок вставленных вкладышей для кормления, которые частично извлечены из открытого коробчатого контейнера; на фиг.4 - вид сбоку двух вкладышей для кормления, при этом одиин вкладыш вставлен в другой; на фиг.5 - вид в разрезе двух вкладышей для кормления, показанных на фиг.4; на фиг.6 - вид в увеличенном масштабе верхних ободочных частей двух вкладышей для кормления, показанных на фиг.5; на фиг.7 - вид в разрезе альтернативного варианта выполнения ободка вкладыша для кормления, согласно настоящему изобретению; на фиг. 8 а - частичный вид одной из верхних ободочных частей, показанных на фиг.6; и фиг.8b-8e - виды альтернативных вариантов выполнения верхней ободочной части, показанной на фиг.8 а. На чертежах и, в частности, на фиг.1 изображен предпочтительный вариант воплощения настоящего изобретения с вкладышем для кормления, в целом, обозначенным позицией 10. Вкладыш 10 для кормления содержит, в основном, цилиндрическую, суживающуюся емкость,имеющую открытый конец 12 и корпус 14 вкладыша. Наружная поверхность вкладыша может быть гладкой и однородной или может включать изменения для улучшения эстетических и/или физических качеств. В предпочтительном варианте воплощения изобретения, корпус 14 вкладыша включает вертикальные выемки или ребра 16, сформированные, предпочтительно, в продольном направлении на наружной поверх 000139 4 ности, как показано на фиг.1. Было установлено,что расположение множества ребер, предпочтительно минимум 4 ребра, равномерно по наружной поверхности корпуса 14 вкладыша повышает прочность вкладыша 10 на разрыв. Максимальное количество ребер, которые могут находиться на корпусе 14 вкладыша ограничивается только площадью поверхности, предоставленной для выполнения таких ребер. Однако более предпочтительно располагать на корпусе 14 вкладыша от 4 до 24 ребер и наиболее предпочтительно 9 равномерно разнесенных ребер. Ребра 16 предпочтительного варианта воплощения изобретения имеют не только декоративный характер, но, как отмечено выше, также обеспечивают конструктивную опору и усиление корпуса 14 вкладыша, улучшая его прочность. Предпочтительно, чтобы ребра 16 были одинаково разнесены друг от друга для обеспечения равномерного распределения нагрузки и позволяли вкладышу равномерно изгибаться внутрь. Таким образом, благодаря конструкции и положению ребер 16, корпус 14 сначала изгибается в боковом направлении внутрь и затем в продольном направлении вверх и вниз. Открытый конец 12 вкладыша для кормления 10 имеет упругий фланец или ободок 30,предпочтительно проходящий вдоль всей его окружности. В предпочтительном варианте выполнения вкладыша 10, ободок 30 изготовлен из того же гибкого материала, что и корпус 14 вкладыша. Однако ободок 30 предпочтительного вкладыша 10 толще и, таким образом, тверже и более упругий, чем корпус 14 вкладыша. Ободок 30 должен быть достаточно гибким для раздачи из упаковки, такой как контейнер 20, показанный на фиг.3. В то же время,ободок 30 должен быть достаточно жестким для удержания веса жидкости, содержащейся во вкладыше, когда он установлен в держатель 82 вкладыша, как показано на фиг.2, так, чтобы он не проваливался ниже верхнего ободка держателя. Это достигнуто при помощи комбинации должной толщины ободка и подбора материала,как изложено в этом описании. Любой тип гибкого материала или комбинации материалов может использоваться для создания вкладыша 10 для кормления, согласно настоящему изобретению. Эти материалы включают, но не ограничиваются ими, полиэтилен низкой плотности (LDPE), линейный полиэтилен низкой плотности (LLDPE), полиэтилен средней плотности (MDPE), полиэтилен высокой плотности (HDPE), полипропилен (РР) и этиленвинилацетат (EVA). Любой из указанных выше материалов может быть на 100% первичным или может включать до 70% такого же вторично измельченного материала. Кроме того,вкладыш 10 для кормления согласно настоящему изобретению может содержать совместную выпрессовку из пленки или листа, в которой скомбинированы два или более слоев различных 5 смол, образующих один композиционный материал, такой как материал, имеющий слой LDPE и слой HDPE. Предпочтительный вкладыш 10 изготовлен из полиэтиленовой смолы. Более предпочтительным материалом является смола из полиэтилена низкой плотности (LDPE), и наиболее предпочтительным материалом является смола из линейного полиэтилена низкой плотности. Такие предпочтительные смолы включают линейный полиэтилен низкой плотностиDOWLEX, производимый Доу Пластикс (DowPlastics); ударостойкую пленку высокой чистоты РЕ 5754, производимую Шеврон Кемикл(Chevron Chemical); промышленную пленку Escorene из полиэтилена низкой плотности LD103, производимую Экссон Кемиклз (ExxonChemicals). Эти смолы имеют удельный вес от 0,917 до 0,940 г/мл. Как показано на фиг.2, на верхней поверхности 34 ободка 30 сформирован буртик 32. В показанном предпочтительном варианте воплощения изобретения, буртик 32 сформирован по кругу на середине верхней поверхности 34. В типичной сборке 80 для кормления, ободок 30 вкладыша 10 удерживается между держателем 82 вкладыша и фланцем 84 соски. Фиксирующее кольцо 86 винтового типа прижимает фланец 84 соски к верхнему ободку 88 держателя 82 вкладыша. В предпочтительном варианте воплощения изобретения, когда фиксирующее кольцо 86 затягивается, буртик 32 вкладыша 10 слегка сжимается между держателем 82 вкладыша и фланцем 84 соски, образуя уплотнение,которое предотвращает вытекание жидкостей из сборки 80 для кормления. В дополнение к этому, после закрепления вкладыша 10 между держателем 82 вкладыша и фланцем 84 соски, буртик 32 предотвращает вращение вкладыша внутри сборки 80 для кормления до тех пор,пока фиксирующее кольцо 86 не будет ослаблено. Как показано на фиг.3, вкладыши для кормления удерживаются внутри раздаточного средства или контейнера 20 и составлены стопками один на другом для сведения к минимуму занимаемого пространства. В дополнение к этому, поскольку каждый вкладыш 10 для кормления устанавливается друг на друга стопкой, составление в стопку создает произвольно изогнутые поверхности. Это изгибающее действие уменьшает площадь поверхностного контакта вкладышей 10 и, таким образом, поверхностное трение. Таким образом, этот способ укладки облегчает отделение индивидуальных вкладышей для кормления при раздаче из контейнера 20. В предпочтительном варианте воплощения изобретения, множество вкладышей 10 для кормления находятся в двух стопках 22, расположенных в контейнере 20, при этом каждая стопка составляет блок (пакет). В предпочти 000139 6 тельном варианте выполнения контейнера каждая стопка 22 имеет, в целом, вертикальную ориентацию, при этом открытые концы 12 вкладышей 10 направлены вниз внутри контейнера 20. При такой ориентации самый нижний вкладыш 10 каждой стопки 22 примыкает к донному клапану 24 контейнера 20. Как показано на фиг.4, когда вкладыши 10 для кормления укладываются или составляются в стопку, каждый ободок 30 слегка отстоит от следующего соседнего ободка, что сводит к минимуму поверхностное трение между стенками соседних вкладышей и, таким образом, облегчает их отделение. Каждая пара соседних ободков 30 должна иметь приемлемое пространство, образуемое при помощи выступа 40, для облегчения отделения, в то же время пространство должно быть достаточно малым для сведения к минимуму суммарного пространства, занимаемого в контейнере 20 (показан на фиг.3). Предпочтительно, каждый выступ 40 обеспечивает достаточное расстояние для того, чтобы пальцы пользователя могли касаться ободка в процессе раздачи. Было установлено, что каждый выступ 40 создает отличное расстояние для отделения вкладышей 10, как описано ниже. Как показано на фиг.3, каждый вкладыш 10 предпочтительного варианта воплощения изобретения имеет общую высоту 50 без буртика 32 от около 133 мм до около 165 мм. Длина наружной окружности 52 ободка каждого вкладыша 10, измеренная со стороны верхней поверхности 34 ободка 30, составляет от около 152 мм до около 179 мм. Длина внутренней окружности 54 каждого вкладыша 10, измеренная по внутренней поверхности 36 у ободка, составляет от около 142 мм до около 167 мм, и длина наружной окружности 56 дна или закрытого конца 26 каждого вкладыша 10 составляет от около 119 мм до около 152 мм. В наиболее предпочтительном варианте воплощения изобретения общая высота 50 составляет около 145 мм, длина наружной окружности 52 ободка составляет около 167 мм, внутренней окружности 54 ободка составляет около 151 мм и наружной окружности 56 дна у закрытого конца 26 составляет около 137 мм. Как было описано выше в связи с фиг.1,множество ребер 16 равномерно распределены по корпусу 14 вкладыша, позволяя вкладышу равномерно сжиматься внутрь при использовании, когда при кормлении в нем возникает вакуум. Этот признак настоящего изобретения,заключающийся в сжатии (не показан), может также облегчить вставку одного вкладыша внутрь другого вкладыша при первоначальном процессе составления стопки. Таким образом,для помещения вкладышей 10 стопкой согласно настоящему изобретению требуется лишь, чтобы наружная окружность 56 дна вкладыша не превышала внутренней окружности 54 ободка. 7 Однако было определено, что сужение поверхности 28 наружной стенки вкладыша 10 влияет на свойства вставки и извлечения, также как объем и требования к вкладышу 10 как к упаковке. Таким образом, в предпочтительном варианте воплощения изобретения каждый вкладыш 10 имеет непрерывную поверхность 28 стенки, которая имеет сужение, обозначенное позицией 58, от ободка 30 к закрытому концу 26 вкладыша. Предпочтительно, чтобы угол сужения 58 поверхности 28 стенки мог составлять от 0 до около 2. Сужение, составляющее более двух градусов, вызывает недостаточную вместимость каждого вкладыша 10 с точки зрения требований к стандартной упаковке и не позволяет доводить до максимума общую емкость,требуемую производством. Соответственно,более предпочтительно, чтобы угол сужения 58 поверхности 28 стенки был около 0,7. Как показано на фиг.6 ободок 30 расположен на открытом конце 12 вкладыша 10, в то время как выступ 40 находится в положении,отстоящем от открытого конца. Выступ 40 имеет нижнюю поверхность 42, которая упирается в верхнюю поверхность 34 примыкающего вкладыша 10. Расстояние между верхней поверхностью 34 ободка 30 и нижней поверхностью 42 выступа 40 любого данного вкладыша 10 определяет расстояние 66 между двумя соседними вкладышами и пропорционально ему. Было обнаружено, что разделяющее расстояние 66 между примыкающими вкладышами 10 составляет от около 0,76 мм до около 12,7 мм и, предпочтительно, около 2,5 мм. Это разделяющее расстояние 66 позволяет пользователю легко захватить ободок вкладыша 10 так, чтобы его можно было извлечь, одновременно обеспечивая лишь минимальную величину отделения, необходимого для захвата. Длина наружной окружности 46 выступа 40 должна быть больше, чем внутренней окружности 54 ободка 30 так, чтобы выступ одного вкладыша 10 мог лежать на верхней поверхности 34 другого вкладыша. В предпочтительном варианте воплощения изобретения, это осуществляется за счет выполнения уклона на выступе 40 от ободка 30 к нижней поверхности 42 в сторону от корпуса 14 вкладыша под заданным углом 94. Предпочтительно, заданный угол 94 уклона выступа составляет от около 0 до 30 и, более предпочтительно, около 8,5. Длина наружной окружности 46 выступа, которая формирует выступ 40, предпочтительно,составляет 152 мм. Кроме того, непрерывная поверхность 28 стенки должна иметь сужение,обозначенное позицией 58, от ободка 30 к закрытому концу вкладыша 10 так, что вкладыши будут иметь достаточно места для установки в стопку друг на друга. Выступ 40, расположенный ниже ободка 30, образует неподвижный упор, который обеспечивает равномерное расстояние между вкла 000139 8 дышами 10. Равномерное расстояние влияет на высоту укладки вкладышей в средстве для раздачи или контейнере, таком как контейнер 20,показанный на фиг.2. Ширина или радиальная протяженность уступа 40 составляет от около 0,25 мм до около 2,54 мм и, предпочтительно около 0,5 мм, как показано на фиг.6. При производстве предпочтительного варианта воплощения изобретения было обнаружено, что после образования выступа может получиться небольшое отклонение (не показано) в промежуточной части 90 наружной стенки вкладыша для кормления между ободком 30 и выступом 40. Хотя это отклонение заметно при тщательной проверке промежуточной части 90,отклонение не влияет на эксплуатационные характеристики варианта воплощения настоящего изобретения. Как показано на фиг.6, ободок 30 имеет толщину 60, которая больше, чем толщина 62 корпуса 14 вкладыша. Кроме того, ширина 64 ободка 30 такова, что ободок проходит, по существу, за наружную поверхность корпуса 14 вкладыша. Предпочтительно, толщина ободка 30 составляет от около 0,25 мм до около 2,54 мм. Ободок 30 имеет предпочтительную толщину, составляющую около 0,71 мм, и предпочтительную ширину, составляющую 2,54 мм, когда используется смола из линейного полиэтилена низкой плотности. Эти значения могут, однако,изменяться для изменения гибкости фланца или когда применяются другие материалы. Длина наружной окружности ободка 30 и высота вкладыша 10 зависят от типа и размеров держателя 82 вкладышей (показан на фиг.2),используемого для удержания вкладыша. Как отмечено ранее, обычно, общая высота каждого вкладыша 10 составляет от около 133 мм до около 165 мм, и длина наружной окружности ободка 30 составляет от около 152 мм до около 179 мм. Наиболее предпочтительно, чтобы общая высота составляла около 145 мм, и длина наружной окружности составляла около 167 мм. Альтернативный вариант выполнения вкладыша 10 для кормления показан на фиг.7. Этот альтернативный вкладыш 10 имеет кромки, которые более угловаты и более выражены,чем у вкладыша в предпочтительном варианте воплощения изобретения. Кроме того, выступ 40 вкладыша 10 имеет верхнюю поверхность 44,также как и нижнюю поверхность 42. Несмотря на то, чтоее применение возможно, верхняя поверхность 44 не нужна для выполнения функций составления в стопки и укладки вкладышей 10, соответствующих изобретению. Как показано на фиг. 8 а-8c, буртик 30 может иметь различные очертания и конфигурации. Предпочтительной формой буртика 32 является форма арки, более предпочтительно полукруглая или форма полумесяца на верхней поверхности 34, как показано на фиг.8 а. Для 9 предпочтительной формы арки ширина 68 буртика 32 составляет около 0,76 мм и высота 70 буртика около 0,4 мм. Длина окружности 92 всего кольца буртика, как показано на фиг.5,составляет около 159 мм. Другие альтернативные конфигурации, такие как треугольная и трапецеидальная, показаны на фиг. 8b и 8c. Кроме того, на верхней поверхности 34 может быть сформировано множество буртиков, как показано на фиг. 8d и 8e. Настоящее изобретение было описано с конкретными ссылками на предпочтительные варианты его воплощения, и будет очевидно,что могут быть сделаны различные изменения и модификации без отхода от сущности и рамок настоящего изобретения, ограниченных прилагаемой формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Вкладыш для кормления, включающий удлиненный корпус вкладыша, имеющий открытый конец и закрытый конец, расположенный против открытого конца; гибкий ободок,расположенный на открытом конце, средство,расположенное вблизи и ниже ободка, для установления промежутков между указанным ободком и ободком второго вкладыша для кормления, в который помещен вкладыш для кормления, отличающийся тем, что ободок имеет буртик, выступающий вверх из верхней части ободка для предотвращения вытекания жидкости между вкладышем для кормления и соской,когда вкладыш для кормления закреплен в держателе для кормления, и для предотвращения вращения вкладыша для кормления. 2. Вкладыш по п.1, отличающийся тем, что буртик имеет дугообразную, треугольную или многоугольную форму. 3. Вкладыш по п.1, отличающийся тем, что буртик образован по центру или приблизительно по центру верхней части ободка. 4. Вкладыш по п.1, отличающийся тем, что ободок более эластичен, чем корпус вкладыша. 5. Вкладыш по п.1, отличающийся тем, что средство для установления промежутков создает промежуток от около 0,75 см до 1,27 см. 6. Вкладыш по п.1, отличающийся тем, что буртик имеет форму арки и образован по центру верхней части ободка. 7. Вкладыш по п.1, отличающийся тем, что средство для установления промежутков включает один выступ, причем выступ имеет первую поверхность, расположенную, фактически, параллельно центральной оси корпуса вкладыша,и вторую поверхность, расположенную, фактически, радиально относительно корпуса вкладыша, но расположенную на заданном расстоянии от открытого конца, при этом вторая поверхность выступа второго вкладыша примыкает к радиальной части ободка первого вкладыша 10 так, что первый вкладыш отделяется от второго вкладыша о заданной разделяющей длиной. 8. Вкладыш по п.1, отличающийся тем, что ободок имеет радиальную часть и аксиальную часть, при этом аксиальная часть имеет внутреннюю окружность, вкладыш имеет один выступ, примыкающий к ободку, при этом выступ имеет первую поверхность, фактически перпендикулярную радиальной части ободка, и вторую поверхность, в основном параллельную радиальной части ободка, но отстоящую от ободка на заданное расстояние, причем вторая поверхность имеет наружную окружность, при этом длина окружности второй поверхности больше длины внутренней окружности аксиальной части ободка, упомянутый выступ удерживает второй вставленный в него вкладыш от контакта с ободком, тем самым облегчая извлечение второго вкладыша из корпуса вкладыша для кормления. 9. Вкладыш по п.8, отличающийся тем, что заданное расстояние равно протяженности первой поверхности. 10. Вкладыш по п.8, отличающийся тем,что первая поверхность по мере прохождения от ободка ко второй поверхности отклоняется под углом от корпуса вкладыша. 11. Вкладыш по п.8, отличающийся тем,что угол отклонения первой поверхности составляет от около 0 до около 30. 12. Вкладыш по п.8, отличающийся тем,что упомянутый выступ имеет третью и четвертую поверхности. 13. Вкладыш по п.12, отличающийся тем,что третья поверхность по существу параллельна первой поверхности, а четвертая поверхность по существу параллельна второй поверхности. 14. Вкладыш по п.8, отличающийся тем,что вторая поверхность выступа имеет внутреннюю окружность выступа. 15. Вкладыш по п.14, отличающийся тем,что корпус вкладыша включает закрытый конец,расположенный против открытого конца корпуса вкладыша, причем закрытый конец имеет наружную периферию, в котором длина внутренней окружности выступа больше, чем длина окружности наружной периферии закрытого конца. 16. Вкладыш по п.14, отличающийся тем,что расстояние от наружной окружности второй поверхности до внутренней окружности выступа второй поверхности составляет от около 0,25 мм до около 2,54 мм. 17. Вкладыш по п.16, в котором расстояние от наружной окружности второй поверхности до внутренней окружности выступа второй поверхности составляет около 0,5 мм. 18. Вкладыш по п.16, отличающийся тем,что корпус вкладыша сужается по окружности внутрь от выступа к закрытому концу. 19. Вкладыш по п.18, отличающийся тем,что корпус вкладыша сужается от выступа к 11 закрытому концу под углом не более чем около 2. 20. Вкладыш по п.19, отличающийся тем,что корпус вкладыша сужается от выступа к закрытому концу под углом около 0,7. 21. Вкладыш по п.8, отличающийся тем,что длина внутренней окружности внутреннего ободка составляет от около 142 мм до около 167 мм. 22. Вкладыш по п.21, отличающийся тем,что длина внутренней окружности указанного ободка составляет около 151 мм. 23. Вкладыш по п.1, отличающийся тем,что дополнительно содержит множество буртиков, выступающих вверх от части ободка. 24. Вкладыш по п.1, в котором ободок содержит, по меньшей мере, один материал выбранный из группы, состоящей из полиэтилена низкой плотности, линейного полиэтилена низкой плотности, полиэтилена средней плотности,полиэтилена высокой плотности, полипропилена и этиленвинилацетата. 25. Вкладыш по п.1, отличающийся тем,что он вместе с вторым вкладышем для кормления является составной частью стопки множества вкладышей, причем первый вкладыш помещен во второй вкладыш, а средство для установления промежутков предотвращает контакт ободка первого вкладыша с ободком второго вкладыша, и первый вкладыш разделен со вторым вкладышем заданной разделяющей длиной,которая составляет от около 0,07 см до около 1,27 см. 26. Вкладыш по п.25, отличающийся тем,что заданная разделяющая длина составляет около 0,25 см. 12 27. Вкладыш по п.8, отличающийся тем,что он вместе со вторым вкладышем для кормления является составной частью стопки множества вкладышей и средство для установления промежутков предотвращает контакт ободка вкладыша и ободка второго вкладыша, когда вкладыш размещен во втором вкладыше, а первый вкладыш разделен со вторым вкладышем заданной разделяющей длиной, эквивалентной протяженности первой поверхности. 28. Вкладыш по п.27, отличающийся тем,что второй вкладыш по мере прохождения от открытого конца ко второй поверхности отклоняется под углом от корпуса вкладыша. 29. Вкладыш по п.28, отличающийся тем,что угол отклонения первой поверхности составляет от около 0 до около 30. 30. Вкладыш по любому из пп.1 или 28,отличающийся тем, что первая и вторая поверхности пересекаются по дуговидной кромке. 31. Вкладыш по п.7, отличающийся тем,что второй вкладыш имеет третью и четвертую поверхности. 32. Вкладыш по п.31, отличающийся тем,что третья поверхность по существу параллельна первой поверхности, а четвертая поверхность по существу параллельна второй поверхности. 33. Вкладыш по п.1 или 25, отличающийся тем, что корпус вкладыша сужается внутрь от средства для создания промежутков к закрытому концу. 34. Вкладыш по п.28, отличающийся тем,что он сужается внутрь от выступа к закрытому концу.
