Распределительный шкаф с системой тушения пожара

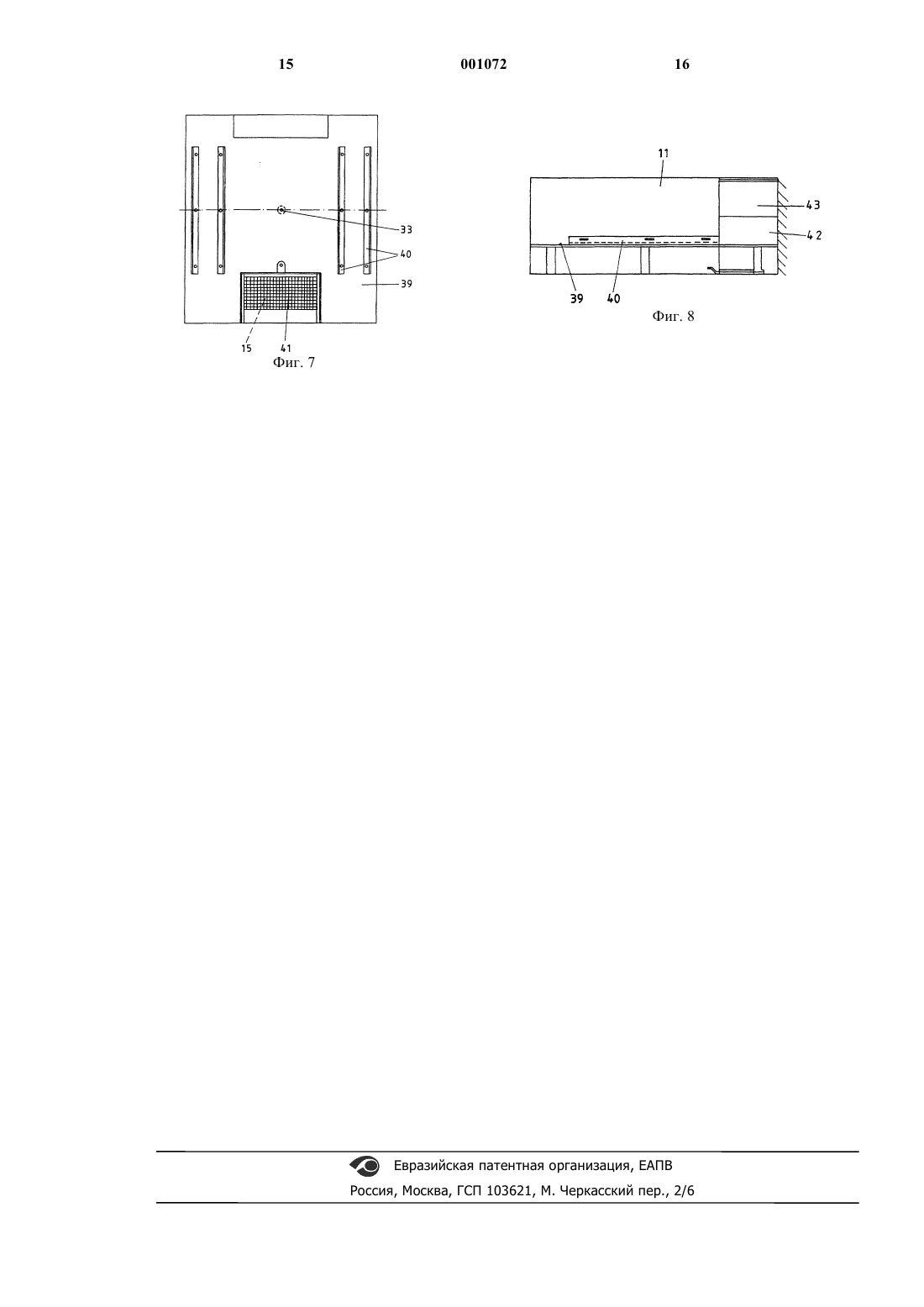

1 Изобретение относится к распределительному шкафу для сервера или аналогичных устройств, в частности, для частей чувствительных вычислительных установок, внутреннее пространство которого соединено с газовыми баллонами, содержащими противопожарный газ, и с помощью вентилятора постоянно снабжается свежим воздухом, причем в потоке выходных газов за пределами внутреннего пространства установлены датчики раннего распознавания пожара, и в случае пожара активируется соединение с газовыми баллонами. Распределительные шкафы служат для размещения установок и устройств, с помощью которых производят управление и переключение целых машинных установок или групп машин. В соответствующих распределительных шкафах могут быть также расположены и располагаются серверы и другие высокочувствительные компьютерные устройства, которые,прежде всего, должны быть защищены от несанкционированного доступа и одновременно от других воздействий, иногда также климатического характера. Кроме того, известно размещение в распределительных шкафах устройств и установок, которые могут самовоспламеняться и тем самым создавать опасность для себя и окружения. При этом предпринимаются попытки с помощью инертных газов лишить возможно возникшее пламя кислорода. Однако соответствующие распределительные шкафы и аналогичные установки не получили распространения изза связанных с этим больших затрат. Из DE-OS 34 33 459 известно устройство для раннего обнаружения пожара и возникновения перегрева корпусов и шкафов, которые окружают электрические или электронные установки. При этом производят обнаружение дыма непосредственно на выходе воздуха из контролируемого блока, например, с помощью всасывающего диффузора. Таким образом, здесь раскрыто устройство для контроля электронной установки применительно к пожарной охране. ВFR 523 455 раскрыта схема для комбинированного модуля сигнализации задымленности и пожаротушения, в котором, однако, используется противопожарное средство, которое делает размещенные в шкафу приборы непригодными для дальнейшего использования. В ЕР 459 944 предлагается использовать в качестве противопожарного средства углекислый газ, чтобы целенаправленно воздействовать только на подвергнутую пожару установку и тем самым до минимума ограничивать связанные с пожаром и его тушением последствия. Для этого внутри корпуса установки предусмотрен пожарный датчик, установленный в отходящем от защищаемой установки потоке теплого воздуха, и выходное отверстие резервуара, содержащего противопожарное средство. Однако недостатком этого устройства управления является недостаточная надежность, поскольку, с одной 2 стороны, не предусмотрен активный забор проб,и с другой стороны, в случае пожара не обеспечивается достаточно быстрое и надежное тушение пожара. Возникший дым достигает более или менее случайно пожарные датчики, за счет чего затем производится высвобождение углекислого газа. Углекислый газ выдавливает кислород через отверстия из прибора, пока не будет подавлено пламя. Последующие возгорания не могут быть предотвращены. Поэтому в основе данного изобретения лежит задача создать распределительный шкаф,защищающий сервер или аналогичные высокочувствительные части компьютера, в котором в случае пожара во внутреннем пространстве он гасится быстро, самостоятельно и надежно без нанесения вреда данным, и который одновременно выполнен с возможностью предотвращения повторного возгорания. Эта задача решается согласно изобретению благодаря тому, что внутреннее пространство образовано в защитном шкафу, закрытом от окружающей атмосферы, и что активируемые в случае пожара с помощью датчиков раннего обнаружения пожара газовые баллоны наполнены благородным газом аргоном, и что внутреннее пространство соединено с атмосферой через подающую трубу, которая на своем конце, находящемся вне защитного шкафа, имеет комбинированную форсунку для всасывания и выхода воздуха с решетчатой крышкой, и что датчики раннего обнаружения пожара и все устройство управления расположены в дополнительном шкафу, которым снабжен защитный шкаф. Тем самым обеспечивается возможность непрерывно осуществлять контроль защищенного распределительного шкафа и в случае пожара полностью автоматически заполнять его гасящим газом, а именно, предпочтительно инертным газом, не вредным для здоровья и окружающей среды. С помощью датчиков раннего обнаружения пожара, соответственно, устройства управления подавляющая пожар атмосфера поддерживается в течение заданного времени, например 20 мин, так что за это время надежно гасится очаг возгорания и затем можно иметь доступ в шкаф и производить осмотр с целью ремонта. Применяемый противопожарный газ аргон, являющийся нормальной составной частью атмосферы, полностью безопасен,однако имеет существенное преимущество, заключающееся в том, что в противоположность другим газам, например углекислому газу, он не вызывает холодного шока. Таким образом, находящиеся в зоне гашения высокочувствительные электронные компоненты не подвергаются вредному воздействию влаги и изменению температуры. Тем самым достигается благоприятное двойное действие, уже не учитывая того,что постоянный подвод свежего воздуха во время нормального режима работы имеет то преимущество, что в распределительном шкафу 3 может поддерживаться определенная температура, так что также во время нормальной работы не оказывается отрицательного воздействия на высокочувствительные электронные элементы. Преимуществом является также то, что не затронутые пожаром зоны установки остаются работоспособными. С помощью соответствующего управления можно переводить во включенное состояние только те части, которые после прекращения или гашения пожара могут тотчас возобновить работу. Наконец, преимуществом является то, что помещения, в которых расположены распределительные шкафы, остаются доступными для персонала. Особенно компактное выполнение защищенного соответствующим образом распределительного шкафа возможно в том случае, если датчики раннего обнаружения пожара и все устройство управления находится в одном из защитных шкафов. Тогда этот дополнительный шкаф можно расположить так, что как подвод,так и отвод воздуха производится особенно благоприятным для персонала образом, но прежде всего возможно очень компактное выполнение,в частности тогда, когда дополнительный шкаф выполнен в соответствии с верхней частью защитного шкафа, содержит также вентилятор и соединен с верхней частью. Кроме того, это выполнение имеет то преимущество, что можно легко выполнять переоборудование, поскольку для этого достаточно выполнить в крышке несколько отверстий и пропустить через них трубки, которые необходимы для подвода электричества и воздуха. Для распознавания пожара достаточно лишь незначительного подвода воздуха или соответствующего отсасывания воздуха, так что вентилятор не требует много места и потребляет мало энергии. Целесообразно включать вентилятор во время нормальной работы в режим всасывания и останавливать с помощью устройства управления в случае пожара. В этом случае целесообразно закрывать соединение, т.е. трубопровод в крыше, так что воздух больше не может высасываться вентилятором, а также воздух не может проникать через отверстие. За счет соответствующей установки вентилятора можно размещать датчики раннего обнаружения пожара относительно близко к вентилятору и тем самым вне самого распределительного шкафа,для того чтобы контролировать высасываемый вентилятором воздух и при обнаружении пожара тотчас включать соответствующие агрегаты. Целенаправленный подвод высасываемого вентилятором воздуха осуществляется за счет того, что внутреннее пространство соединено с атмосферой через подводящую трубу, которая на находящемся вне защитного шкафа конце имеет комбинированную форсунку для всасывания и выхода воздуха с решетчатой крышкой. Во время нормальной работы вентилятор всасывает через форсунку воздух, который через под 001072 4 водящую трубу доходит до нижней зоны распределительного шкафа и оттуда поднимается вверх. Таким образом, он приходит в соприкосновение со всеми расположенными внутри частями, например с сервером, и выносит признаки возможного возгорания уже во время их возникновения за пределы распределительного шкафа, где с помощью датчиков раннего обнаружения пожара происходит соответствующая дальнейшая обработка. Одновременно эта форсунка всасывания в случае пожара может использоваться как форсунка для выхода воздуха,поскольку в этом случае через соответствующую форсунку во внутреннее пространство нагнетается благородный газ аргон и затем через подводящую трубу, соответственно, всасывающую трубу и форсунку для выхода воздуха выводится наружу. За счет того, что постоянно поступает новый газ аргон через подающую трубу, обеспечивается быстрое заполнение внутреннего пространства распределительного шкафа, причем подавляющая пожар атмосфера поддерживается за счет подачи аргона. Вредные газы, возникающие при пожаре, отводятся вместе с аргоном через всасывающую трубу и поэтому не могут приводить в шкафу к нежелательным последствиям. Для обеспечения дополнительного выхода воздуха вдоль длины всасывающей трубы, в частности, при всасывании воздуха, предусмотрено, что всасывающая труба наряду с отверстием на стороне шкафа,т.е. в зоне дна шкафа, имеет несколько отверстий по ее длине. Свежий воздух через подающую трубу доходит до нижней части шкафа и затем снова отсасывается вытяжными вентиляторами в противопожарной установке на верхней части шкафа. Таким образом, обеспечивается полная вентиляция внутреннего пространства и тем самым надежный подвод частиц возгорания и дыма к системам датчиков, расположенных за вытяжными вентиляторами. Выше уже упоминалась компактная конструкция распределительного шкафа с дополнительным шкафом, за счет чего возможно выполнять соединение между газовыми баллонами и защитным шкафом в виде трубопровода, который заканчивается в потолке защитного шкафа в виде форсунки для сжатого газа. Эта форсунка для сжатого газа обеспечивает, прежде всего,равномерное распределение входящего благородного газа аргона и, кроме того, удерживает температуру в распределительном шкафу для предотвращения уже упомянутых выше недостатков, вызываемых холодным шоком. Целенаправленное распределение и обработка аргона обеспечивается, в частности, тем,что форсунка для сжатого газа выполнена с подогревающим выходом и пространством для расширения и распределения. Сначала аргон сжимается в зоне подогревающего выхода и тем самым нагревается, так что он попадает во внутреннее пространство распределительного 5 шкафа с соответствующей температурой. Затем он так равномерно распределяется в распределительном пространстве, что быстро достигает всех зон распределительного шкафа и обеспечивает гашение возможного возгорания. В другой целесообразной модификации дополнительный шкаф имеет на верхней стороне держатели для газовых баллонов. В этом случае также обеспечивается короткий путь от газового баллона к форсунке для сжатого газа,что не только обеспечивает быструю доступность, но и то, что необходимый для тушения аргон за счет коротких трубопроводов, соответственно, соединительных трубопроводов очень быстро поступает внутрь. Кроме того за счет этого обеспечивается очень компактная конструкция всего распределительного шкафа с установленным сверху дополнительным шкафом. В частности, для серверов и аналогичных устройств важной проблемой является защита данных. Однако с помощью специальной обрабатывающей электроники в совокупности с активными многократными датчиками для раннего обнаружения возгорания возможно уже при возникновении пожара или в другой опасной ситуации так защитить данные, что они затем будут в безопасности. Это достигается, в частности, благодаря тому, что предусмотрены, по меньшей мере, два датчика раннего обнаружения пожара, имеющие различное время срабатывания, причем датчик с меньшим временем срабатывания включен в схему управления и сервера или устройства защиты данных, а датчик с более длительным временем срабатывания-в схему управления и противопожарной части. Этим обеспечивается то, что при обнаружении возможного или уже начинающегося возгорания сначала защищаются все важные данные, так что даже при угрозе серверу или другим частям все имеющиеся данные оказываются затем в распоряжении. Только после того, как это произошло, активируется противопожарная часть и происходит соответствующий процесс гашения. Естественно, что процесс гашения может запускаться уже параллельно, чтобы как можно меньше терять времени. В любом случае речь идет в целом о нескольких секундах или минутах. Выше уже упоминалось, что помещения, в которых расположены соответствующие распределительные шкафы, остаются доступными для персонала также при возникновении пожара в распределительном шкафу. Этим обеспечивается то, что при возникновении пожара можно быстро оказать помощь, причем этому способствует и то, что устройство управления выполнено одновременно как установка пожарной сигнализации и соединено с противопожарной частью и с противопожарным диспетчерским пунктом. Таким образом, с помощью устройства управления не только запускается процесс тушения пожара, но одновременно также сообща 001072 6 ется о пожаре на диспетчерский пункт, так что могут быть предприняты дополнительные меры обеспечения защиты и оказания помощи. Для защиты от любых случайностей предусмотрено, что устройство управления, соответственно, дополнительный шкаф снабжен приводимым в действие вручную включателем аварийного электроснабжения. Изобретение отличается, в частности, тем,что создан распределительный шкаф, который может защищать сервер и аналогичные высокочувствительные компьютеры, в котором однако могут одновременно располагаться также другие важные коммутационные устройства для защиты их от несанкционированного доступа,одновременно от возможных климатических изменений и других влияний, а также прежде всего от возгорания частей всей установки или коммутационных устройств. Это достигается прежде всего за счет замкнутой атмосферы, в которой находятся соответствующие коммутационные устройства и аналогичные им части,что также обеспечивает то, что в случае пожара возможна изоляция от атмосферы за счет заполнения аргоном в качестве инертного газа. С помощью аргона пожар быстро тушат, так что шкаф и содержащиеся в нем части снова становятся доступными. Раннее обнаружение возникающего возгорания обеспечивается тем, что постоянно подают и снова отсасывают в закрытую зону, т.е. во внутреннее пространство, свежий воздух, причем расположенные в отсасываемом потоке датчики раннего обнаружения пожара обеспечивают возможность инициирования на очень ранней стадии соответствующих действий при возникающем возгорании. При этом запускается не только заполнение внутреннего пространства аргоном, но и одновременно или перед этим производится защита данных, так что при возникающем пожаре он не только возможно раньше подавляется, но и заранее минимизируются возможные последствия. Кроме того, преимущество состоит в том,что тушение пожара инертным газом происходит без нанесения ущерба, т.е. аргон является безопасным не только для окружающей среды,но также и для частей, которые им гасятся. Датчики раннего обнаружения пожара позволяют обнаруживать пожар в течение нескольких секунд и инициируют действия по тушению пожара. Помещения, в которых расположены распределительные шкафы, остаются доступными для персонала, причем необходимая противопожарная система вместе с распределительным шкафом имеет компактную конструкцию и соблюдается требование, что необходимые для инициирования мер тушения пожара средства должны находиться вне самого распределительного шкафа. За счет соответствующего снабжения электроэнергией обеспечивается возможность работы установки при отключении сети в автономном режиме в течение 72 ч. Наконец, 7 преимуществом является также выдача открытым текстом инструкций персоналу и передача сообщений, причем дополнительно имеется возможность запроса сведений о доступных сетях данных. За счет того, что сервер или другие коммутационные устройства своевременно переключаются, а именно в такое состояние,которое позволяет возобновить работу в короткое время после окончания тушения пожара,возможный ущерб в целом удерживается в минимальных размерах. Другие подробности и преимущества изобретения следуют из последующего описания примера выполнения со ссылкой на чертежи, на которых он представлен со всеми необходимыми подробностями идеталями. На чертежах изображено: фиг. 1 - распределительный шкаф в перспективной проекции с частичным изображением элементов, расположенных в невидимом внутреннем пространстве; фиг. 2 - распределительный шкаф при нормальной работе; фиг. 3 - распределительный шкаф при подаче аргона в случае пожара; фиг. 4 - блок-схема соответствующего распределительного шкафа; фиг. 5 - форсунка для сжатого газа в разрезе; фиг. 6 - вид сбоку соответствующей форсунки; фиг. 7 - вид сверху на дополнительный шкаф и фиг. 8 - разрез дополнительного шкафа. На фиг. 1 показан распределительный шкаф, выполненный как защитный шкаф 1. Это означает, что он имеет большое внутреннее пространство 2, которое защищено от внешней атмосферы. Доступ во внутреннее пространство возможен через дверь 3 шкафа, причем в верхней зоне предусмотрено большое индикаторное поле 4, с помощью которого обеспечивается выдача открытым текстом инструкций обслуживающему персоналу. В верхней части защитного шкафа 1 расположена сирена 6 и сигнальная лампа 5 тревоги. На фиг. 1 обозначена входящая во внутреннее пространство 2 подающая труба 7 и форсунка 8 для сжатого газа, через которую во внутреннее пространство 2 может нагнетаться благородный газ, в данном случае аргон. Всасывающая труба 46 снабжена несколькими отверстиями 9, 10, которые распределены по длине и обеспечивают, как показано на фиг. 2, распределение входящего во внутреннее пространство 2 воздуха также по длине подающей трубы 7. Индикаторное поле 4 для выдачи инструкций персоналу расположено на дополнительном шкафу 11, установленном сверху на защитный шкаф 1, причем дополнительный шкаф 11 соединен с верхней частью 12 защитного шкафа 1. 8 На фиг. 2 показан нормальный режим работы такого защитного шкафа 1, причем через вентилятор 14 во внутреннее пространство 2 всасывается свежий воздух. Для этого подающая труба 7 соединена с выходящим из защитного шкафа 1, соответственно, дополнительного шкафа 11 патрубком, на котором расположена форсунка 15 для всасывания и выхода воздуха. Как показано в примере на фиг. 4, через форсунку 15 всасывания воздух всасывается в подающую трубу 7 и оттуда во внутреннее пространство 2, проходит через внутреннее пространство 2 и на верхнем конце отсасывается вентилятором 14. Как показано на фиг. 4, в зоне вентилятора 14 расположены несколько датчиков 16, 17 раннего обнаружения пожара. При этом один из датчиков 16 раннего обнаружения пожара выполнен так, что он включается раньше, чем второй датчик 17 раннего обнаружения пожара, а именно для переключения сервера,для того чтобы сохранить соответствующие данные. Только после срабатывания второго датчика 17 происходит включение устройства 18 управления и противопожарной части 19. Упомянутое тушение пожара начинается только тогда, когда расположенные перед вентилятором 14 датчики 16, 17 раннего обнаружения пожара инициируют соответствующие процессы управления. Тогда показанное на фиг. 2 отверстие 13 закрывается и одновременно создается соединение с показанными на фиг. 4 газовыми баллонами 25, 26, так что аргон через соединение 33 и форсунку 8 для сжатого газа может поступать во внутреннее пространство 2. Аргон получают посредством фракционированной дистилляции из сжиженного воздуха и используют, среди прочего, в больших количествах в качестве защитного газа при электрической сварке, а также при обработке некоторых металлов, например, титана. Аргон присутствует также в воздухе. Он совершенно безвреден для окружающей среды. Поэтому после прохождения через внутреннее пространство 2 защитного шкафа 1 его можно без проблем снова выпускать из защитного шкафа 1 через форсунку для выхода воздуха, точнее через форсунку 15 для выхода аргона. Этот процесс показан на фиг. 3. На фиг. 4 показана блок-схема, причем как указывалось уже выше, датчики 16, 17 раннего обнаружения пожара расположены перед вентилятором 14. Установленное за ними устройство 18 управления служит одновременно в качестве установки 18 пожарной сигнализации и соединено с противопожарным диспетчерским пунктом 21, так что при возникновении пожара быстро оповещается также диспетчерский пункт. Соответствующие сигналы преобразуются аналого-цифровым преобразователем 22 и подаются на релейный выход 23, откуда производится сперва переключение 30 "остановка сервера" и затем переключение 29 "выключение сервера". Одновременно включаются сирена 6 и 9 сигнальная лампа 5 тревоги, так что обеспечивается всеобъемлющая информация. На дисплее 27 также отображается соответствующая информация, как если бы вся система была включена вручнуюпереключателем 28 включения устройства аварийного энергоснабжения. Блок 31 питания от сети обеспечивает также возможность полностью автономной работы установки в течение длительного времени, например, 72 ч,при отключении электроэнергии. В левой внешней части блок-схемы показаны газовые баллоны 25, 26, на которые через соединительную линию 24 передаются соответствующие команды. В случае пожара открываются соответствующие клапаны и аргон может из газовых баллонов 25, 26 через соединение 33 проходить в направлении распределительного шкафа и защитного шкафа 1. Количество средства пожаротушения (аргона) в газовых баллонах 25, 26 контролируется с помощью калиброванного переключателя 32, приводимого в действие воспринимающим давление поршнем, на основе зависимости давления от количества газа. Позицией 34 обозначено расположенное со стороны шкафа отверстие подающей трубы 7,которое расположено вблизи дна защитного шкафа 1. Позицией 35 обозначена крышка, в которую вставлена форсунка 8 для сжатого газа,через которую при пожаре аргон попадает во внутреннее пространство 2. Такая форсунка 8 для сжатого газа показана на фиг. 5 и 6, причем здесь должно быть лишь обозначено, что форсунка 8 для сжатого газа выполняет двойную функцию, а именно, с помощью выхода 36 подогрева обеспечивает то,что газ не охлаждается дополнительно, а с помощью пространства 37 распределения то, что газ распределяется равномерно по внутреннему пространству 2 защитного шкафа 1. На фиг. 4 обозначены также другие функции, например, с помощью входного реле 38 может быть проверено наличие права доступа в шкаф, отключена сирена, а также устранены другие нарушения работы. С его помощью могут выполняться также другие функции. На другой стороне показаны выходы 45 с соответствующими сигналами нормальной работы, неисправности, тревоги и сообщения на противопожарный диспетчерский пункт 21. На фиг. 7 показан дополнительный шкаф 11 в виде сверху, причем показано, что на верхней стороне 39 предусмотрены держатели 40 для газовых баллонов 25, 26, для того чтобы вся установка была возможно компактнее. Форсунка 15 для всасывания и выхода воздуха защищена решетчатой крышкой 41, причем все части укреплены с возможностью снятия с верхней стороны с помощью винтовых соединений. Наконец, на фиг. 8 показан дополнительный шкаф 11 в разрезе, причем снова показаны держатели 40 и, кроме того, расположенные сбоку камера 42 для вентилятора и камера 43 10 для датчиков. Позицией 44 обозначена нижняя часть форсунки 8 для сжатого газа, выполненная в виде резьбовой части для облегчения установки форсунки. Компактный защитный шкаф 1 с дополнительным шкафом 11 может быть изготовлен и предложен в различных вариантах выполнения с различными объемами газа, благодаря чему без проблем можно учитывать противопожарную защиту при проектировании новых распределительных шкафов. Возможно также дооборудование уже существующих распределительных шкафов с небольшими затратами на установку. Встроенное устройство управления процессом может быть соединено с внешней компьютерной системой с помощью интерфейса обмена данными. Все функции тревоги, состояния и неисправностей защищенного распределительного шкафа могут вызываться через этот интерфейс. Кроме того, через этот интерфейс загружается рабочая программа для процессора внутри защитного шкафа 1. При обслуживании,установке или ремонте с помощью специально разработанной компьютерной программы, выполняемой внешней компьютерной системой,протоколируются отдельные стадии работ по обслуживанию, установке или ремонту. При этом внешняя компьютерная программа связана через интерфейс с защитным шкафом 1 и проверяет правильность даваемых обслуживающим персоналом ответов на поставленные программой вопросы относительно хода работ по обслуживанию и ремонту. Все полученные таким образом данные компьютерная программа заносит в банк данных, так что сохраняется полная регистрация всех производимых в защитном шкафу 1 работ. Это служит повышению надежности работы защитного шкафа 1. Затем все проведенные работы сводятся в рабочий протокол, который после завершения работ автоматически распечатывается с помощью компьютерной программы. Несколько описанных выше установок могут быть соединены друг с другом с помощью специально разработанного канала связи. В этом случае защищенные этими установками защитные шкафы 1 могут быть соединены друг с другом в защитную зону. Одна из установок, ведущая установка, снабжается в этом случае устройством для обработки информации и управления. Через канал связи вся информация о состоянии, тревоге и неисправностях связанных друг с другом установок передается в центральное устройство. Число связанных друг с другом установок ограничивается лишь возможностью передачи информации через канал связи. Может быть предусмотрена как кабельная, так и бескабельная передача информации. Описанные выше составные части установки могут быть также выполнены так, что отдельные компоненты присутствуют во множественном числе. Тогда эти компоненты с по 11 мощью кабеля или других соединительных средств соединяются с основным защитным шкафом 1 и таким образом расширяют функциональные способности установки. Например,можно увеличить емкость запаса противопожарного средства в газовых баллонах 25, 26 или увеличить количество подводимого в защитный шкаф 1 охлаждающего воздуха. Дополнительно к контролю наличия в выходящем из защитного шкафа 1 воздухе признаков возгорания можно осуществлять также контроль за другими физическими параметрами. Одновременно с обнаружением пожара можно измерять также с помощью соответствующих датчиков значения температуры, влажности воздуха и потребление мощности защитного шкафа 1, и через описанный выше интерфейс передавать для дальнейшей обработки или обрабатывать в устройстве управления процессом всей установки. С помощью этих дополнительных данных можно, например, регулировать подачу воздуха в контролируемый защитный шкаф 1 или при достижении заданных значений инициировать вызов обслуживающего персонала. Все указанные признаки, включая показанные только на чертежах, следует рассматривать по отдельности или в комбинации как существенные для изобретения признаки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Распределительный шкаф для сервера или аналогичных устройств, в частности для частей чувствительных компьютерных устройств, внутреннее пространство (2) которого соединено с газовыми баллонами, содержащими газ для тушения пожара, и постоянно снабжается с помощью вентилятора (14) свежим воздухом, причем в потоке выходящего газа вне внутреннего пространства (2) установлены датчики (16, 17) раннего обнаружения пожара и в случае пожара активируется соединение (33) с газовыми баллонами, отличающийся тем, что внутреннее пространство (2) выполнено в закрытом относительно атмосферы защитном шкафу (1), и что активируемые в случае пожара с помощью датчиков (16, 17) раннего обнаружения пожара газовые баллоны (25, 26) наполнены аргоном, и что внутреннее пространство(2) соединено с атмосферой через подающую трубу (7), которая на находящемся вне защитного шкафа (1) конце имеет комбинированную форсунку (15) для всасывания и выхода воздуха с решетчатой крышкой (41), и что датчики (16,17) раннего обнаружения пожара и все устройство (18) управления расположены в дополни 001072 12 тельном шкафу (11), которым снабжен защитный шкаф (1). 2. Распределительный шкаф по п.1, отличающийся тем, что дополнительный шкаф (11) выполнен в соответствии с частью (12) защитного шкафа (1), содержит также вентилятор (14) и соединен с верхней частью (12). 3. Распределительный шкаф по любому из пп.1, 2, отличающийся тем, что вентилятор (14) установлен с возможностью в режиме нормальной работы включаться на всасывание и в случае пожара останавливаться устройством (18) управления. 4. Распределительный шкаф по любому из пунктов пп.1-3, отличающийся тем, что дополнительный шкаф (11) соединен с внутренним пространством (2) через всасывающую трубу(46), которая вдоль своей длины имеет несколько отверстий (9, 10). 5. Распределительный шкаф по любому из пп.1-4, отличающийся тем, что соединение (33) между газовыми баллонами (25, 26) и защитным шкафом (1) выполнено в виде трубопровода,который заканчивается в крышке (35) защитного шкафа (1) в виде форсунки (8) для сжатого газа. 6. Распределительный шкаф по п.5, отличающийся тем, что форсунка (8) для сжатого газа выполнена с подогревающим выходом (36) и с пространством (37) для расширения и распределения. 7. Распределительный шкаф по любому из пп.1-6, отличающийся тем, что дополнительный шкаф (11) на верхней стороне (39) имеет держатели (40) для газовых баллонов (25, 26). 8. Распределительный шкаф по любому из пп.1-7, отличающийся тем, что предусмотрены,по меньшей мере, два датчика (16, 17) раннего обнаружения пожара, имеющие различное время срабатывания, причем датчиком с более коротким временем срабатывания снабжено устройство (18) управления и сервер, соответственно, устройство защиты данных, а датчиком с большим временем срабатывания снабжено устройство (18) управления и противопожарной части (19). 9. Распределительный шкаф по любому из пп.1-8, отличающийся тем, что устройство (18) управления выполнено одновременно в качестве установки (20) пожарной сигнализации и соединено с противопожарной частью (19) и противопожарным диспетчерским пунктом (21). 10. Распределительный шкаф по любому из пп.1-9, отличающийся тем, что устройство(18) управления, соответственно, дополнительный шкаф (11) снабжены приводимым в действие вручную переключателем (28) для включения аварийного электроснабжения.
