Блокирующее жидкость устройство и система, оснащённая сигнальным или радиовызывным устройством, и пакет для хранения

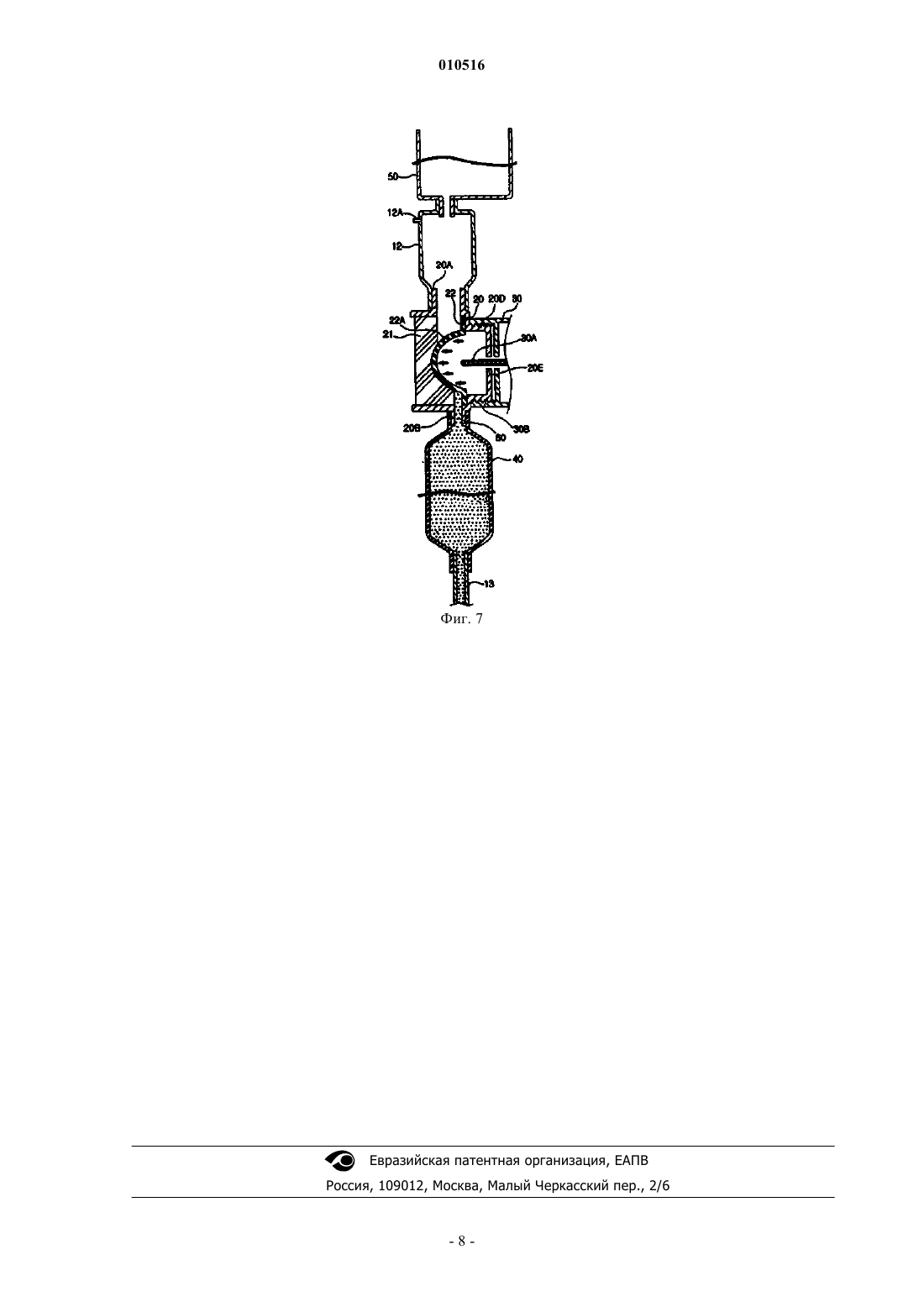

010516 Область техники Изобретение относится к блокирующему жидкость устройству и к его системе, в которых если жидкость, содержащаяся в пакете с внутривенной (ВВ) жидкостью или в емкости для жидкости, полностью вытекает, то течение жидкости блокируется, включается сигнальная лампа, вырабатывается звуковой сигнал, и затем подача жидкости обеспечивается в течение заданного времени. Уровень техники В известном уровне техники при введении содержимого ВВ-пакета пациенту: даже если ВВжидкость полностью вводится пациентам, были случаи, когда персоналу или пациентам не удавалось распознать наступление соответствующего состояния, и поэтому кровь пациентов текла в обратную сторону. Поэтому проблема заключалась в том, что пациенты или сиделки должны были постоянно внимательно следить за состоянием инъекции даже во время инъекции ВВ-жидкости, поскольку они не всегда могли точно знать время завершения инъекции ВВ-жидкости. Соответственно, было разработано изобретение, согласно которому небольшой круглый шарик вставляют в капельницу ВВ-комплекта, и если ВВ-жидкость вводится полностью, то круглый шарик блокирует выпускное отверстие ВВ-комплекта и таким образом перекрывает возможность обратного тока крови пациента. Но это изобретение известного уровня техники не решало следующую проблему: когда ВВжидкость вводится полностью, то круглый шарик не может надежно блокировать выпускное отверстие ВВ-комплекта, и поэтому пациенты или сиделки не могли быть удовлетворены этим техническим решением. Техническая проблема Настоящее изобретение направлено на решение упомянутой проблемы, и объект изобретения заключается в обеспечении блокирующего жидкость устройства и его системы, в которых если жидкость вводится в пациента полностью, то их выпускное отверстие быстро и точно блокируется, включается сигнальная лампа, и затем подача жидкости обеспечивается в течение заданного времени. Решение технической проблемы В ВВ-комплекте с функцией блокирования жидкости, согласно изобретению соединенном с ВВпакетом для введения ВВ-жидкости: ВВ-комплект содержит упругий опорный элемент, имеющий вогнутую часть в ее центре; упругий рабочий элемент, имеющий выпуклую часть в контакте с вогнутой частью упругого опорного элемента; и корпус, имеющий впускное отверстие, через которое поступает ВВжидкость; и выпускное отверстие, из которого ВВ-жидкость вытекает, причем отверстия расположены на верхней и нижней его сторонах; при этом упругий опорный элемент и упругий рабочий элемента, в паре, установлены на одной его стороне, и выпуклая часть упругого рабочего элемента в контакте с вогнутой частью упругого опорного элемента перемещается в направлении, противоположном вогнутой части под давлением жидкости во время введения ВВ-жидкости, и поэтому ВВ-жидкость может протекать, и выпуклая часть упругого рабочего элемента тесно примыкает к упругому опорному элементу под действием усилия восстановления первоначальной формы, когда ВВ-жидкость не вводится, в результате чего выпускное отверстие корпуса закрывается и блокируется. Получаемые эффекты Если жидкость вводится, то выпуклая часть упругого рабочего элемента в контакте с вогнутой частью упругого опорного элемента перемещается в противоположном направлении под действием давления жидкости, и жидкость тогда может протекать; и если жидкость не вводится, то выпуклая часть упругого рабочего элемента тесно примыкает к вогнутой части упругого опорного элемента под действием усилия восстановления в первоначальную форму, и тем самым выпускное отверстие корпуса закрывается и блокируется, и тогда жидкость ВВ-трубки не вытекает, и жидкость в пакете для хранения подается непрерывно в течение заданного времени. Краткое описание чертежей Фиг. 1 - вид ВВ-комплекта, с которым применяется устройство блокирования жидкости согласно изобретению; фиг. 2 - пространственное разделение деталей ВВ-комплекта, показываемого на чертеже фиг. 1; фиг. 3 а - корпус, показываемый на чертеже фиг. 2; фиг. 3b - противоположная сторона корпуса, показываемого на чертеже фиг. 2; фиг. 4 а - упругий опорный элемент, показываемый на чертеже фиг. 2; фиг. 4b - упругий рабочий элемент, показываемый на чертеже фиг. 2; фиг. 5 - сигнальное или вызывное радиоустройство, показываемое на чертеже фиг. 2; фиг. 6 а - поперечное сечение, показывающее блокирующее состояние в ВВ-комплекте, показываемом на чертеже фиг. 2; фиг. 6b - переходное состояние ВВ-комплекта, показываемого на чертеже фиг. 2; фиг. 7 - поперечное сечение блокирующего состояния емкости с жидкостью, в которой используется устройство блокирования жидкости согласно изобретению.-1 010516 Оптимальное осуществление изобретения ВВ-комплект согласно изобретению предпочтительно содержит сигнальную кнопку, и также сигнализатор или вызывное радиоустройство; причем, когда сигнальная кнопка перемещается, включается сигнальная лампа и вырабатывается звуковой сигнал; и при нажатой сигнальной кнопке сигнальная лампа не включается, и звуковой сигнал не вырабатывается. Отверстие под сигнальную кнопку предпочтительно на другой стороне корпуса, для прикрепления или открепления вращением сигнализатора или вызывного радиоустройства, выполнено в его центре и с возможностью вставки сигнальной кнопки в это отверстие. При введении жидкости сигнальная кнопка нажата, поскольку выпуклая часть упругого рабочего элемента перемещается в противоположном направлении, и поэтому сигнальная лампа не включается и звуковой сигнал не вырабатывается. Когда жидкость не вводится, сигнальная кнопка перемещается в первоначальное положение, т.к. выпуклая часть упругого рабочего элемента восстанавливается в первоначальное положение, и поэтому сигнальная лампа включается, и звуковой сигнал вырабатывается. ВВ-комплект согласно изобретению предпочтительно также включает в себя пакет для хранения,расположенный непосредственно под корпусом и содержащий жидкость, и поэтому она может подаваться в течение заданного времени, даже если жидкость не выводится из ВВ-пакета. Пакет для хранения выполнен из винилового материала, и при введении жидкости пакет раздувается, и когда жидкость не вводится, то пакет сжимается. Пример осуществления изобретения Ниже приводится подробное изложение изобретения со ссылкой на прилагаемые чертежи. Фиг. 1 показывает ВВ-комплект, с которым используется блокирующее жидкость устройство согласно изобретению. Согласно фиг. 1 ВВ-комплект содержит наконечник 11, капельницу 12, корпус 20, пакет 40 для хранения, ВВ-трубку 13, по которой направляется ВВ-жидкость, и сигнализатор или вызывное радиоустройство 30. Фиг. 2 показывает пространственное разделение деталей ВВ-комплекта, показываемого на чертеже фиг. 1. Капельница 12 и пакет 40 для хранения вставлены во впускное отверстие 20 А и в выпускное отверстие 20 В, выполненные в верхней и нижней частях корпуса 20 ВВ-комплекта, соответственно. ВВ-трубка 13 расположена под пакетом 40 для хранения. Упругий опорный элемент 21 и упругий рабочий элемент 22 в паре вставлены в одну сторону корпуса 20 блокирующего жидкость устройства, чтобы жидкость могла течь или блокироваться при откреплении или прикреплении. Помимо этого сигнализатор или вызывное радиоустройство 30, вырабатывающее звуковой сигнал и включающее сигнальную лампу, когда ВВ-жидкость полностью вытекает из ВВ-пакета, вставлен(о) в другую сторону корпуса 20 блокирующего жидкость устройства. Фиг. 3 а показывает корпус, показываемый на чертеже фиг. 2; и фиг. 3b показывает противоположную сторону корпуса, показываемого на чертеже фиг. 2. Упругий опорный элемент 21 и упругий рабочий элемент 22, в паре, вставлены в одну сторону корпуса 20, имеющего форму открытого цилиндра. Сформированы выступы 20 С, контактирующие с пазами 21 В, 22 В под выступы упругого опорного элемента 21 и упругого рабочего элемента 22, когда упругий опорный элемент 21 и упругий рабочий элемент 22 вставлены. При этом винтовой резьбовой соединитель 20D в форме открытого цилиндра выполнен на другой стороне корпуса 20 для прикрепления или открепления сигнализатора или вызывного радиоустройства 30, которое вырабатывает звуковой сигнал и включает сигнальную лампу, когда ВВ-жидкость полностью вытекает из ВВ-пакета. Отверстие 20 Е для сигнальной кнопки, в которое можно вставить сигнальную кнопку 30 А, сформировано в центре этого винтового резьбового соединителя 20D. Помимо этого винтовой резьбовой соединитель 20D имеет винтовую резьбу на наружной стенке для привинчивания сигнализатора или вызывного радиоустройства 30. Фиг. 4 а показывает упругий опорный элемент, показываемый на фиг. 2; и фиг. 4b - упругий рабочий элемент, изображенный на фиг. 2. Упругий опорный элемент 21, имеющий вогнутую часть 21 А в его центре, контактирует с упругим рабочим элементом 22 с выпуклой частью 22 А в его центре, и множество пазов 21 В, 22 В под выступы сформированы с возможностью зацепления их выступами 20 С, сформированными в корпусе 20. Причем,когда упругий опорный элемент 21 и упругий рабочий элемент 22 вставлены в корпус 20, их невозможно удалить, и они не имеют подвижности. Упругий опорный элемент 21 имеет выпускной паз 21 С, соединенный со впускным отверстием 20 А в верхней части, выпускной паз 21D, который соединен с выпускным отверстием 20 В в нижней части. Предпочтительно, чтобы впускное отверстие 20 А и впускной паз 21 С были достаточно крупными, чтобы воздух мог беспрепятственно проходить в капельницу 12. Упругий опорный элемент 21 и упругий рабочий элемент 22 выполнены из упругого латекса или кремнийорганического соединения с хорошим характеристиками восстановления первоначальной формы; и выпуклая часть 22 А упругого рабочего элемента 22 выполнена настолько тонкой, чтобы она могла выступать в-2 010516 противоположном направлении под действием очень небольшого давления ВВ-жидкости. Фиг. 5 показывает сигнализатор или вызывное радиоустройство, показываемое на чертеже фиг. 2. Согласно фиг. 5 сигнальная кнопка 30 А перемещается в центре одной стороны сигнализатора или вызывного радиоустройства 30. Эта сигнальная кнопка 30 А вставлена в корпусе 20 в отверстии 20 Е для сигнальной кнопки. Обычно, т.е., когда ВВ-жидкость течет нормально, то сигнальная кнопка 30 А нажата упругим рабочим элементом 22, и при нарушении нормальной работы, т.е. когда ВВ-жидкость полностью вытекает,сигнальная кнопка 30 А отделяется от упругого рабочего элемента 22. Винтовой пазовый соединитель 30 В выполнен в сигнализаторе или в вызывном радиоустройстве 30, и винтовой паз выполнен таким образом, что его можно соединить с винтовым резьбовым соединителем 20D корпуса 20 в винтовом пазовом соединителе 30 В. При этом, когда пользователи устанавливают сигнализатор или вызывное радиоустройство 30 на ВВ-комплекте, они могут его привинтить, и тогда будут соединены винтовой резьбовой соединитель 20D корпуса 20 и винтовой пазовый соединитель 30 В сигнализатора или вызывного радиоустройства 30. При нажатой сигнальной кнопке 30 А сигнализатор или вызывное радиоустройство 30 не вырабатывает звуковой сигнал и не включает сигнальную лампу. Когда сигнальная кнопка 30 А перемещается в результате действия таких средств, как пружина, установленная на сигнализаторе или на вызывном радиоустройстве 30, то при этом вырабатывается звуковой сигнал, и включается сигнальная лампа. Когда сигнализатор или вызывное радиоустройство 30 не используется, они находятся в перевернутом вниз положении. В нажатом состоянии сигнальной кнопки 30 А звуковой сигнал не вырабатывается, и сигнальная лампа не включается. Сигнализатор или вызывное радиоустройство 30, использующее сигнальную кнопку 30 А, является одним из примеров данного изобретения, и возможно изготовление разных видов сигнализатора или вызывного радиоустройства 30, на котором можно установить сенсорное устройство, определяющее перемещение выпуклой части 22 А упругого рабочего элемента 22. Небольшое вызывное радиоустройство 30 передает сигнал в приемник станции медперсонала при срабатывании сигнальной кнопки 30 А. На дисплее приемника медперсонала включается красная сигнальная лампа в местонахождении пациента, для которого ВВ-жидкость полностью вводится, и вырабатывается звуковой сигнал, указывающий, что ВВ-жидкость ВВ-пакета полностью введена в пациента. Поэтому медсестра может заменить пустой ВВ-пакет на новый немедленно после того, как упомянутые средства укажут пациента, которому ВВ-жидкость введена полностью, безотносительно присутствия сиделки. После установки нового ВВпакета сигнал передается радиосредствами в приемник станции медперсонала. Затем включившаяся красная сигнальная лампа и вырабатываемый звуковой сигнал на дисплее, контролирующем всех пациентов, выключаются. Сигнализатор или вызывное радиоустройство 30 можно выполнить в виде озвучивающей мелодию схемы, или как вызывную радиосхему с небольшой батареей, в виде красной сигнальной лампы или в виде общей микросхемы. Устройство и конструкция сигнализатора выполнены такими же, как встроенная звуковая карта; и конструкция вызывного радиоустройства та же, что и вызывная радиокнопка, устанавливаемая в столах ресторанов. Ниже приводится описание работы ВВ-комплекта согласно изобретению с обращением к фиг. 6. Когда ВВ-жидкость (текучая среда) начинает вводиться через впускное отверстие 20 А из ВВпакета, и заданное количество ВВ-жидкости 60 хранится в корпусе 20: выпуклая часть 22 А упругого рабочего элемента 22, соприкасающегося с вогнутой частью 21 А упругого опорного элемента 21, перемещается в противоположном направлении под действием давления жидкости - Фиг. 6. При этом на сигнальную кнопку 30 А нажимает обратная выпуклая часть 22 С упругого рабочего элемента 22, и поэтому звуковой сигнал не вырабатывается, и сигнальная лампа не включается. Когда ВВ-жидкость 60 более не вводится через впускное отверстие 20 А из ВВ-пакета, то выпуклая часть 22 А упругого рабочего элемента 22 тесно соприкасается с упругим опорным элементом 21, закрывает и блокирует выпускное отверстие 20 В корпуса 20. Соответственно, ВВ-жидкость 60, выходящая из выпускного отверстия 20 В, вниз более не течет, и поэтому кровь пациента не течет обратно. Причем выпуклая часть 22 А упругого рабочего элемента 22 восстанавливает свою первоначальную форму, и нажатая сигнальная кнопка 30 А возвращается в свою первоначальную форму, в результате чего вырабатывается звуковой сигнал, и сигнальная лампа включается. В это время, даже если из ВВ-пакета ВВ-жидкость 60 не поступает, поскольку ВВ-жидкость 60, заготовленная в пакете 40 для хранения, начинает стекать вниз через ВВ-трубку 13, ВВ-жидкость 60 можно вводить непрерывно пациенту без прерывания. Поэтому медсестра может заменить старый ВВ-пакет на новый или удобно вынуть иглу из тела пациента. Пакет 40 для хранения можно сделать более крупным, чтобы у медсестры было больше времени для замены старого ВВ-пакета на новый. Фиг. 7 показывает поперечное сечение емкости для жидкости в состоянии блокирования, в которой используется устройство блокирования жидкости согласно настоящему изобретению. Согласно фиг. 7 в емкости для жидкости, с которой используется устройство блокирования жидко-3 010516 сти согласно настоящему изобретению, блокирующее жидкость устройство действует на тех же принципах, что и упомянутый ВВ-комплект, и содержит трубку 12 А выпуска воздуха, капельницу 12, корпус 20 с упругим рабочим элементом 22 и упругим опорным элементом 21, пакет 40 для хранения, подающую трубку 13 и сигнализатор или вызывное радиоустройство 30. Поскольку капельница 12 имеет трубку 12 А выпуска зоздуха, поэтому можно соответствующим образом отрегулировать уровень воды в капельнице 12 за счет выпуска воздуха из капельницы 12. На этом чертеже используются те же ссылочные обозначения для тех же компонентов, что и на чертеже фиг. 1, и поэтому их подробное описание не излагается. Как упомянуто выше, в блокирующем жидкость устройстве емкости для жидкости применяется блокирующее жидкость устройство согласно изобретению: если ВВ-жидкость 60 более не вводится через впускное отверстие 20 А из емкости 50 для жидкости, то выпуклая часть 22 А упругого рабочего элемента 22 тесно соприкасается с вогнутой частью 21 А упругого опорного элемента 21, закрывает и блокирует выпускное отверстие 20 В корпуса 20. Соответственно, так как выпуклая часть 22 А упругого рабочего элемента 22 более не нажимает на сигнальную кнопку 30 А, в результате этого вырабатывается звуковой сигнал и сигнальная лампа включается. Помимо этого, даже если не имеется жидкости, поступающей из емкости 50 для жидкости, тем не менее жидкость 60 в пакете 40 для хранения подается непрерывно по подающей трубке 13 постоянно. Поэтому обеспечивается возможность удобного наполнения жидкостью емкости для жидкости. В качестве примера такой емкости для жидкости можно упомянуть резервуар с топочным мазутом для котла. Промышленная применимость В блокирующем жидкость устройстве согласно изобретению, если жидкость вводится полностью из емкости для жидкости или из ВВ-пакета, то они блокируются, и включается сигнальная лампа, и сигнализатор или вызывное радиоустройство вырабатывают звуковой сигнал. Затем жидкость подается постоянно без перерыва. Поэтому при использовании ВВ-комплекта нет необходимости в частом подтверждении остающегося количества ВВ-жидкости, и обеспечивается возможность замены старого ВВ-пакета на новый немедленно до того, как будут блокированы кровеносные сосуды. Когда ВВ-жидкость в ВВ-комплекте вводится полностью, то за счет этого можно предотвратить противоток крови в ВВ-комплект. Помимо этого, т.к. согласно изобретению обеспечивают пакет для хранения, можно удобным образом поменять ВВ-пакет, при этом не прерывая введение ВВ-жидкости. При использовании емкости для жидкости воздух блокируется и не вводится в подающую трубку, и подаваемое количество можно точно регулировать по падающим каплям или использованное на данное время количество в реальном времени можно проверять визуально. После включения сигнальной лампы и выработки звукового сигнала сигнализатором или вызывным радиоустройством во время блокирования - жидкость подается постоянно без перерыва из пакета для хранения до тех пор, пока жидкость не заполнит емкость для жидкости. Поскольку вызывное радиоустройство направляет сигнал в приемник единой диспетчерской, поэтому обеспечивается возможность объединенного управления растворными емкостями в количестве сотен растворов, приготавливаемых для промышленного применения, и также возможность объединенного управления сотнями ВВ-пакетов. Как упомянуто выше, в данном описании излагается и поясняется предпочтительное осуществление изобретения, но оно не ограничивается только излагаемым выше определенным осуществлением, и, разумеется, специалисты в данной области техники могут вносить в него изменения и модификации в рамках его идеи, определяемой в формуле изобретения. Эти изменения и модификации входят в объем формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Блокирующее жидкость устройство, соединенное с емкостью для жидкости или с пакетом для внутривенной жидкости (ВВ), используемым для инъекции жидкости, содержащее упругий опорный элемент, имеющий вогнутую часть в его центре; упругий рабочий элемент, имеющий выпуклую часть, контактирующую с вогнутой частью упругого опорного элемента; и корпус, имеющий впускное отверстие, через которое вводится жидкость, и выпускное отверстие,через которое жидкость вытекает; причем упомянутые отверстия расположены на верхней и на нижней сторонах корпуса; и на одной стороне корпуса установлены в паре упругий опорный элемент и упругий рабочий элемент; в котором выпуклая часть упругого рабочего элемента, примыкающая к вогнутой части упругого опорного элемента, перемещается в направлении, противоположном вогнутой части под давлением жидкости при введении жидкости, и затем жидкость начинает течь, и выпуклая часть упругого рабочего элемента тесно соприкасается с упругим опорным элементом-4 010516 усилием для восстановления первоначальной формы, когда жидкость не вводится, в результате чего выпускное отверстие корпуса закрывается и блокируется, и тогда жидкость ВВ-трубки не вытекает. 2. Блокирующее жидкость устройство по п.1, также содержащее винтовой резьбовой соединитель,сформированный на другой стороне корпуса, для прикрепления и открепления сигнализатора, и содержит отверстие для сигнальной кнопки, выполненное в центре корпуса и в которое можно вставить сигнальную кнопку; и в сигнализаторе сигнальная кнопка нажимается, когда выпуклая часть упругого рабочего элемента перемещается в противоположном направлении, когда вводится жидкость, в результате чего сигнальная лампа не включается и звуковой сигнал не вырабатывается; и сигнальная кнопка перемещается в первоначальное положение при восстановлении выпуклой части упругого рабочего элемента в первоначальную форму, когда жидкость не вводится, в результате чего сигнальная лампа включается и вырабатывается звуковой сигнал. 3. Блокирующее жидкость устройство по п.1, также содержащее винтовой резьбовой соединитель,сформированный на другой стороне корпуса для прикрепления и открепления вызывного радиоустройства и включающий в себя выполненное в его центре отверстие для сигнальной кнопки, в которое можно вставить сигнальную кнопку,в котором вызывное радиоустройство выполнено таким образом, что сигнальная кнопка нажата и затем передается первый вызывной радиосигнал, указывающий на введение жидкости, поскольку выпуклая часть упругого рабочего элемента перемещается в противоположном направлении, когда жидкость вводится, в результате этого сигнальная лампа не включается и звуковой сигнал не вырабатывается,и упомянутая сигнальная кнопка перемещается в первоначальное положение, т.к. выпуклая часть упругого рабочего элемента восстанавливается в первоначальное положение, когда жидкость не вводится; и тогда передается второй вызывной радиосигнал, указывающий, что жидкость не вводится, в результате чего сигнальная лампа включается и вырабатывается звуковой сигнал. 4. Блокирующее жидкость устройство по п.1, также содержащее пакет для хранения, сделанный из винила и расположенный непосредственно под упомянутым корпусом для содержания жидкости, в результате чего жидкость может подаваться в течение заданного времени, даже если жидкость не вводится из ВВ-пакета или емкости для жидкости. 5. Блокирующая жидкость система, имеющая блокирующее жидкость устройство и приемник единой диспетчерской,причем блокирующее жидкость устройство содержит упругий опорный элемент, имеющий вогнутую часть в его центре; упругий рабочий элемент, имеющий выпуклую часть, контактирующую с вогнутой частью упругого опорного элемента; и корпус, имеющий впускное отверстие, через которое вводится жидкость; и выпускное отверстие, через которое жидкость вытекает, причем упомянутые отверстия расположены на верхней и на нижней сторонах корпуса; и на одной стороне корпуса установлены в паре упругий опорный элемент и упругий рабочий элемент; и винтовой резьбовой соединитель, сформированный на другой стороне упомянутого корпуса, для прикрепления и открепления вызывного радиоустройства, и включающий в себя выполненное в его центре отверстие для сигнальной кнопки, в которое можно вставить сигнальную кнопку,в котором вызывное радиоустройство выполнено таким образом, что сигнальная кнопка нажата и затем передается первый вызывной радиосигнал, указывающий на введение жидкости, так как выпуклая часть упругого рабочего элемента перемещается в противоположном направлении, когда жидкость вводится, в результате этого сигнальная лампа не включается и звуковой сигнал не вырабатывается,и упомянутая сигнальная кнопка перемещается в первоначальное положение, т.к. выпуклая часть упругого рабочего элемента восстанавливается в первоначальное положение, когда жидкость не вводится; и затем передается второй вызывной радиосигнал, указывающий, что жидкость не вводится, в результате чего сигнальная лампа включается и вырабатывается звуковой сигнал,при этом приемник единой диспетчерской содержит приемное устройство, удаленное от вызывного радиоустройства для получения вызывного радиосигнала, формируемого вызывным радиоустройством; и дисплей для отображения положения и состояния вызывного радиоустройства,причем, если принимается второй вызывной радиосигнал, то сигнальная лампа включается и вырабатывается звуковой сигнал в соответствующем положении вызывного радиоустройства упомянутого дисплея; и если принимается первый вызывной радиосигнал, то сигнальная лампа не включается и звуковой сигнал не вырабатывается в соответствующем положении вызывного радиоустройства на дисплее.
