Обводное устройство для абсорбционного резервуара

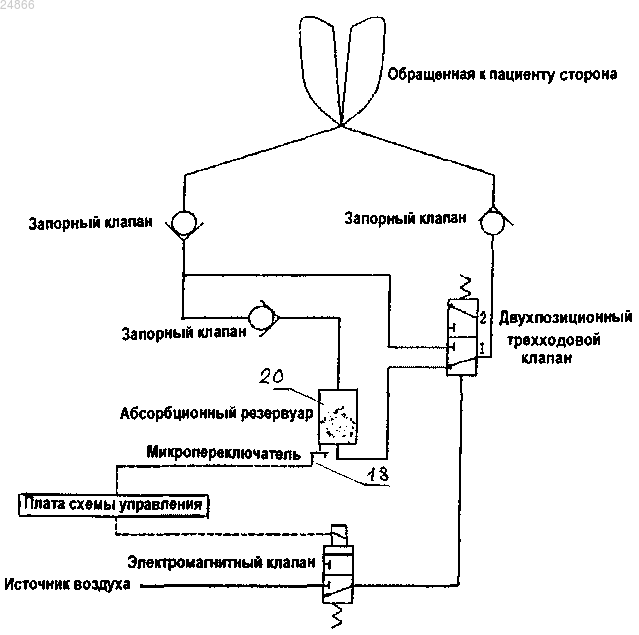

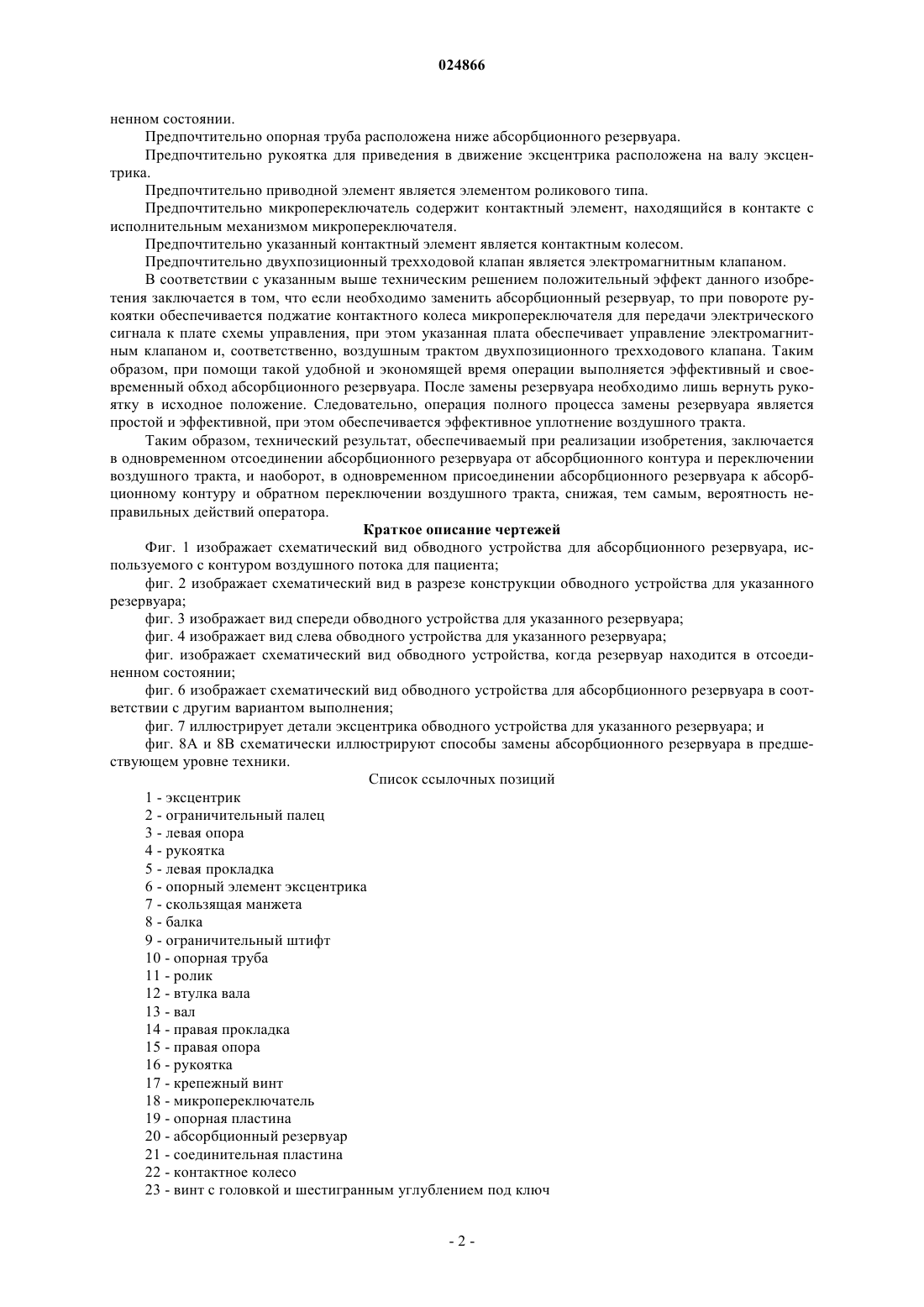

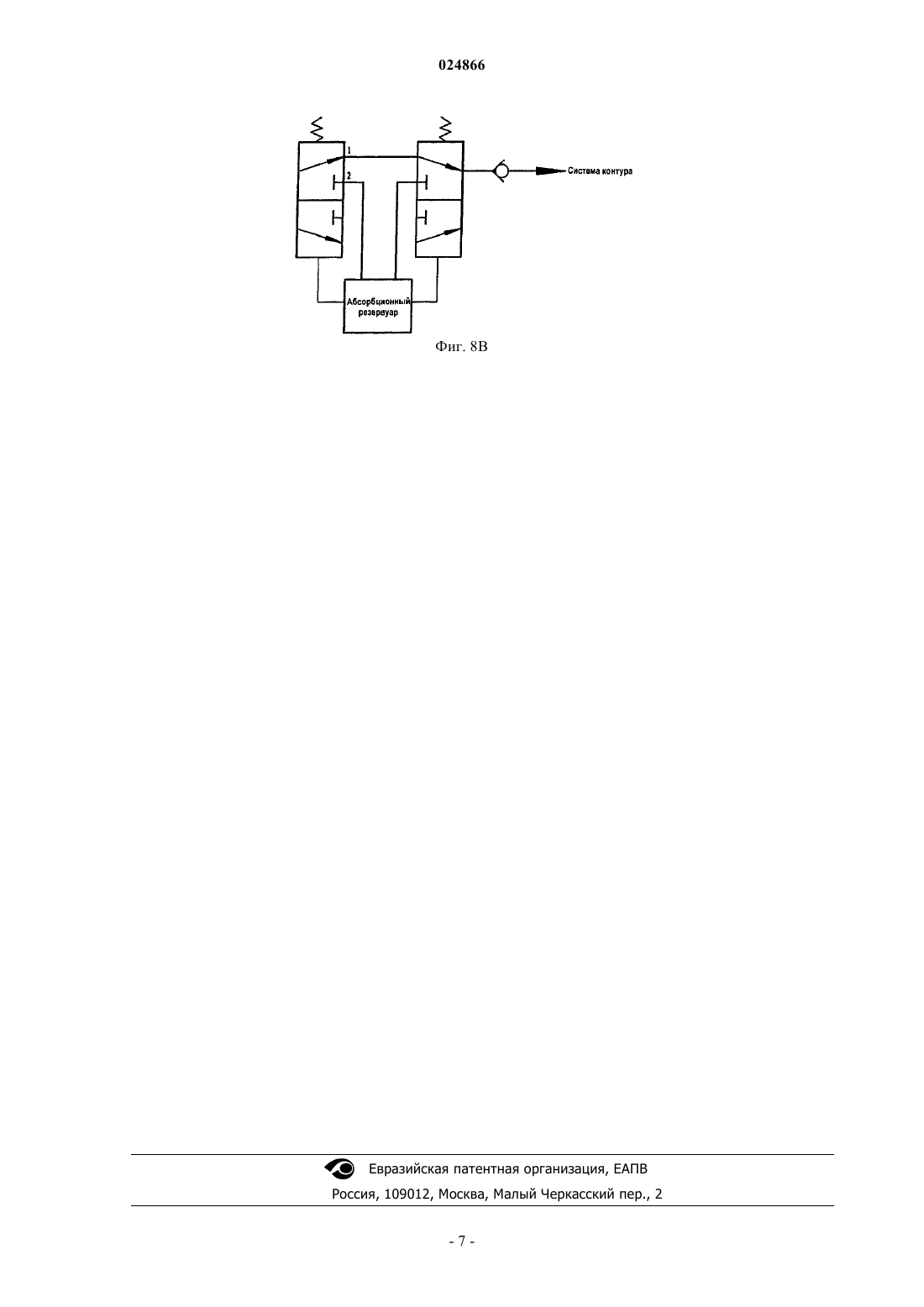

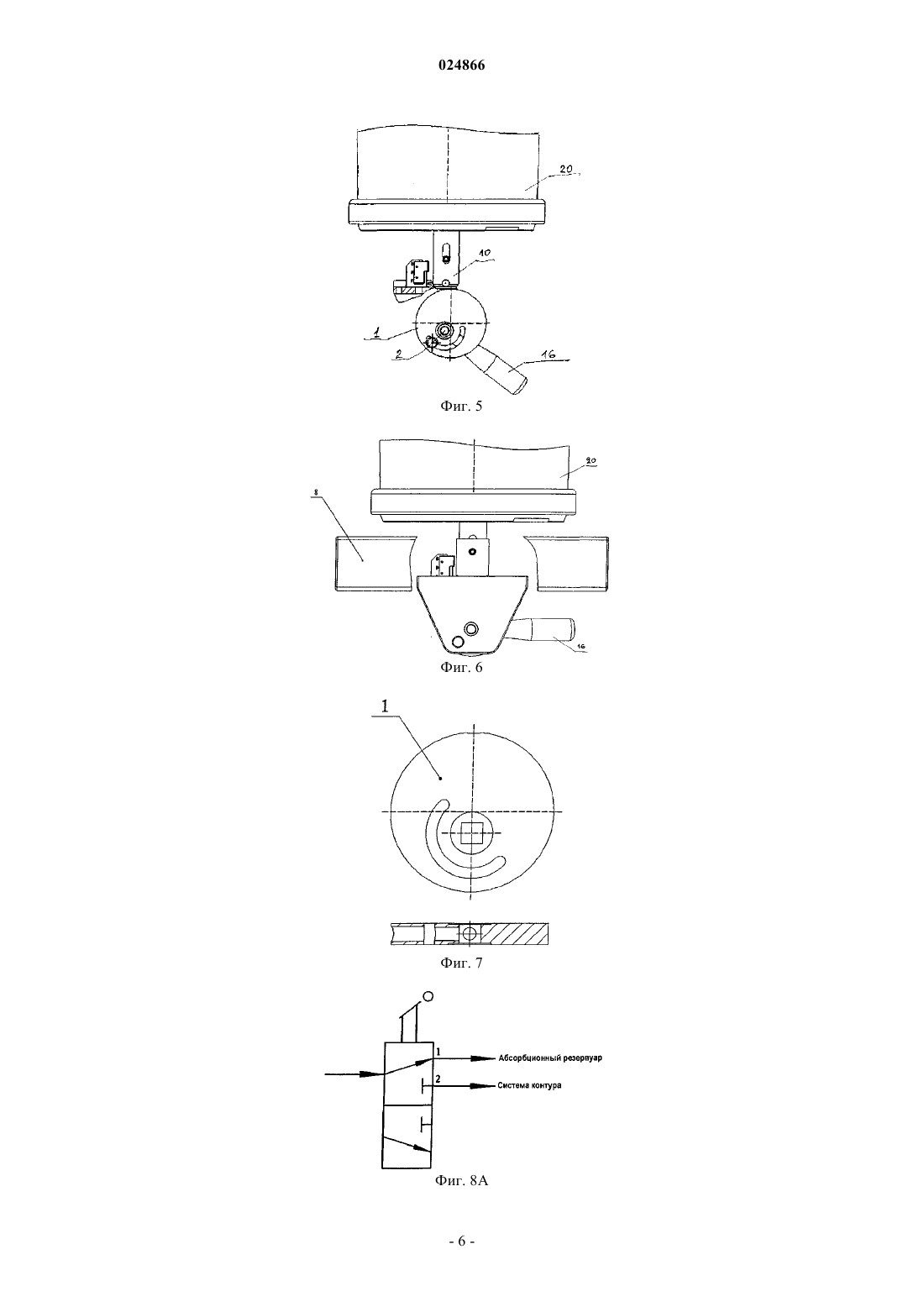

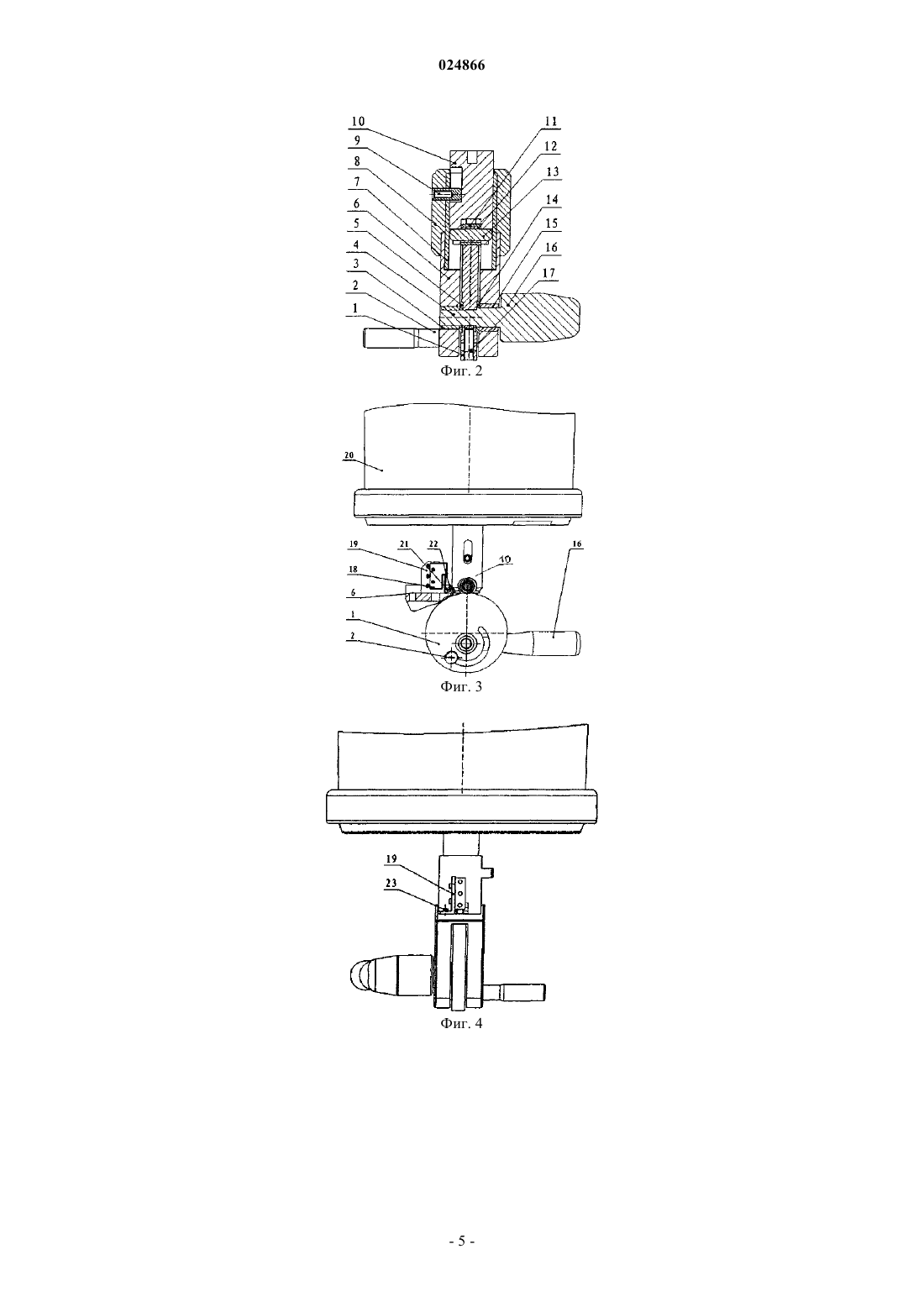

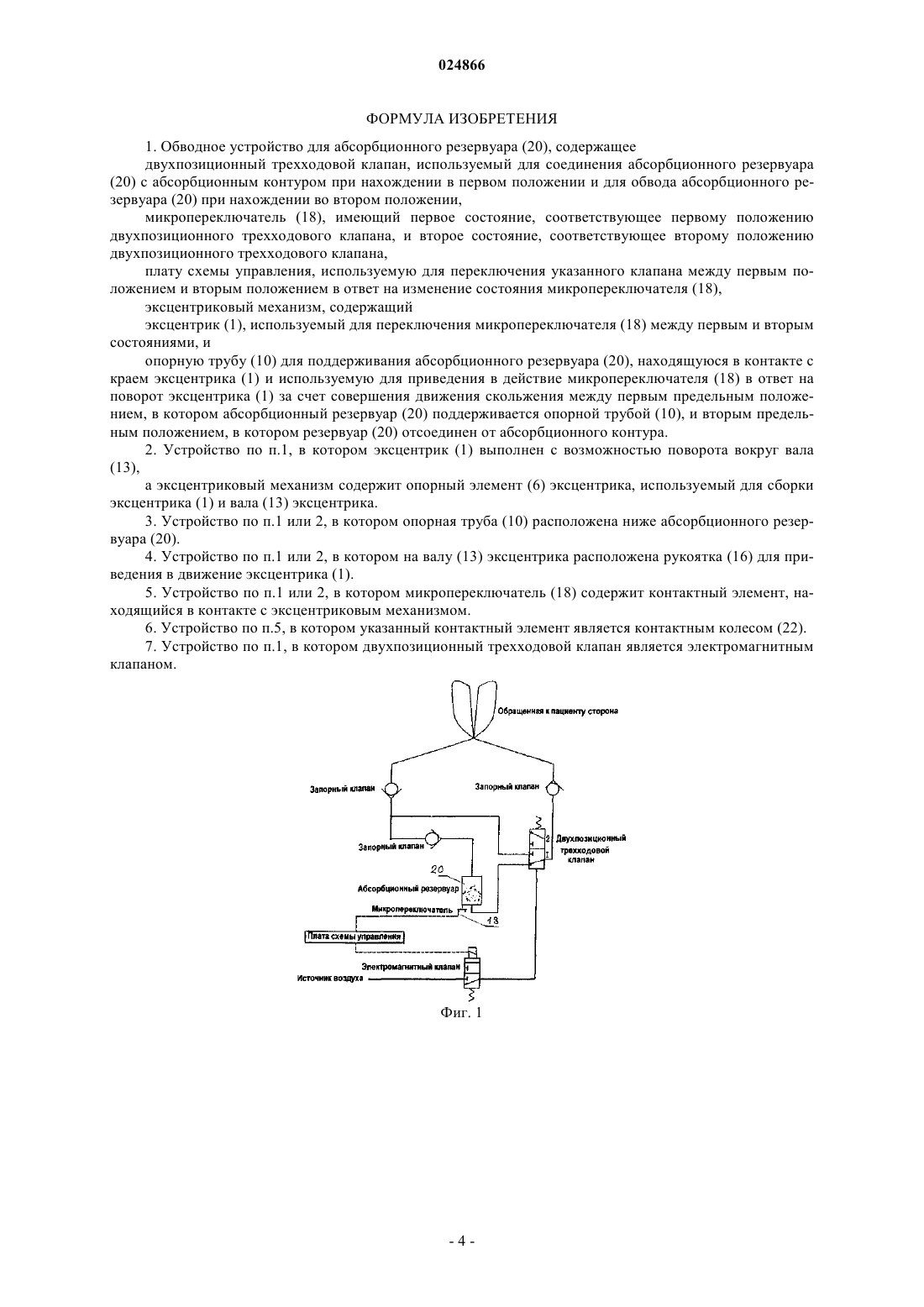

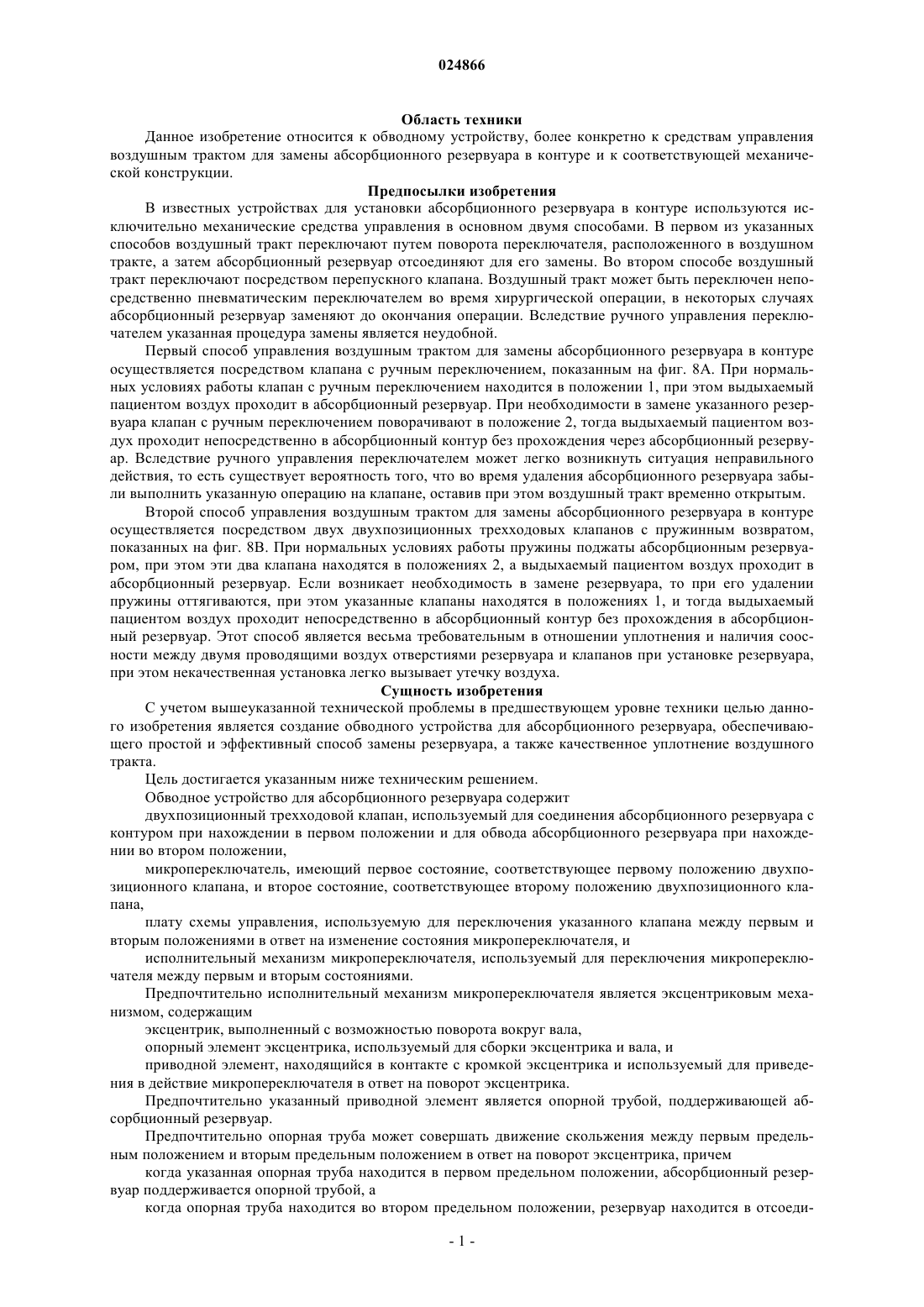

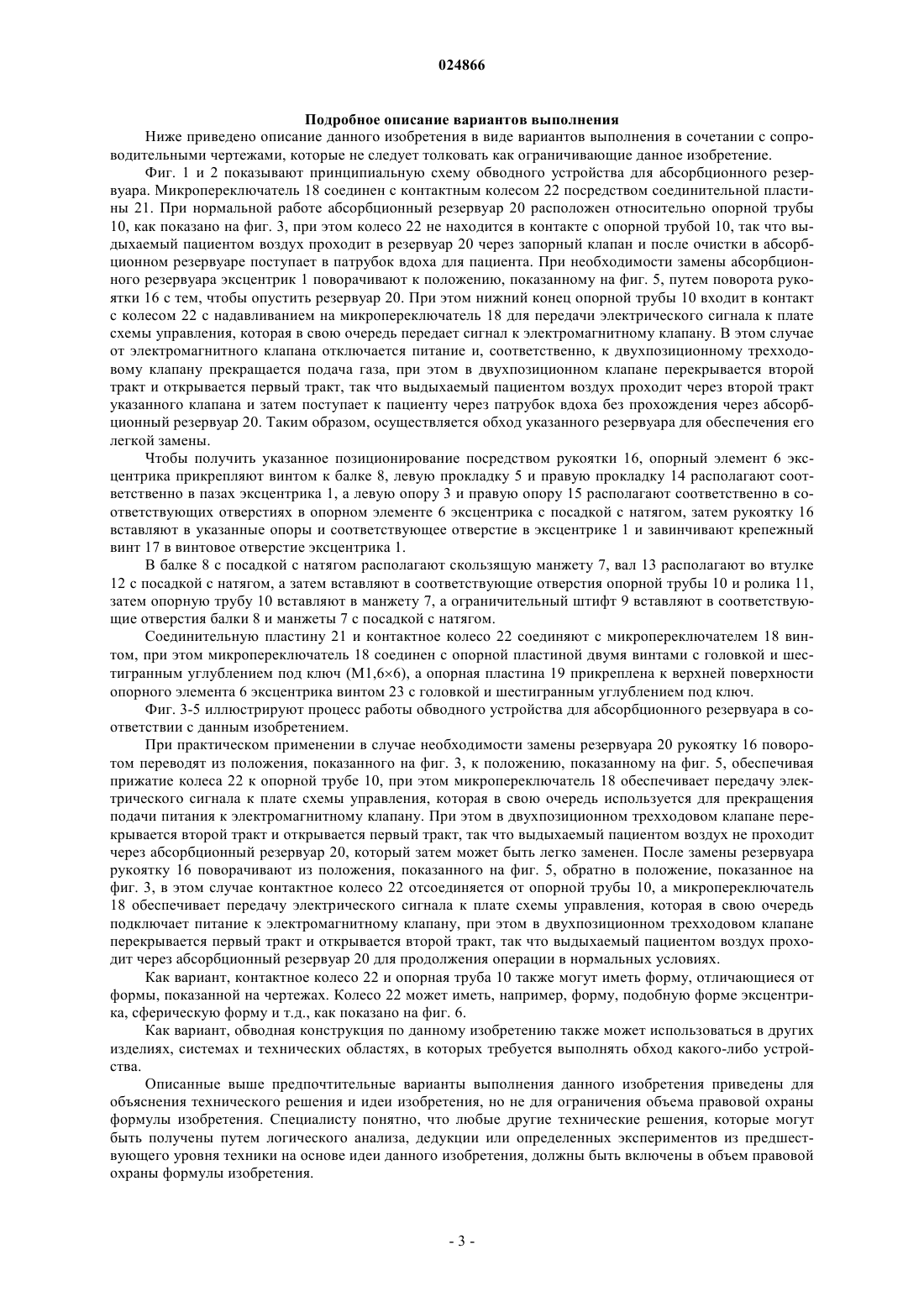

ОБВОДНОЕ УСТРОЙСТВО ДЛЯ АБСОРБЦИОННОГО РЕЗЕРВУАРА Обводное устройство для абсорбционного резервуара содержит двухпозиционный трехходовой клапан, микропереключатель (18), плату схемы управления и исполнительный механизм микропереключателя. При необходимости замены абсорбционного резервуара (20) в процессе поворота рукоятки (16) обеспечивается поджатие контактного колеса (22) микропереключателя(18) для передачи электрического сигнала к плате схемы управления, причем указанная плата обеспечивает управление электромагнитным клапаном и, соответственно, управление газовым трактом указанного двухпозиционного трехходового клапана, при этом эффективно и своевременно выполняется обход абсорбционного резервуара. После замены резервуара (20) необходимо лишь вернуть рукоятку (16) в исходное положение, так что полный процесс замены резервуара включает простые операции и является эффективным, при этом обеспечивается требуемое уплотнение газового тракта. Область техники Данное изобретение относится к обводному устройству, более конкретно к средствам управления воздушным трактом для замены абсорбционного резервуара в контуре и к соответствующей механической конструкции. Предпосылки изобретения В известных устройствах для установки абсорбционного резервуара в контуре используются исключительно механические средства управления в основном двумя способами. В первом из указанных способов воздушный тракт переключают путем поворота переключателя, расположенного в воздушном тракте, а затем абсорбционный резервуар отсоединяют для его замены. Во втором способе воздушный тракт переключают посредством перепускного клапана. Воздушный тракт может быть переключен непосредственно пневматическим переключателем во время хирургической операции, в некоторых случаях абсорбционный резервуар заменяют до окончания операции. Вследствие ручного управления переключателем указанная процедура замены является неудобной. Первый способ управления воздушным трактом для замены абсорбционного резервуара в контуре осуществляется посредством клапана с ручным переключением, показанным на фиг. 8 А. При нормальных условиях работы клапан с ручным переключением находится в положении 1, при этом выдыхаемый пациентом воздух проходит в абсорбционный резервуар. При необходимости в замене указанного резервуара клапан с ручным переключением поворачивают в положение 2, тогда выдыхаемый пациентом воздух проходит непосредственно в абсорбционный контур без прохождения через абсорбционный резервуар. Вследствие ручного управления переключателем может легко возникнуть ситуация неправильного действия, то есть существует вероятность того, что во время удаления абсорбционного резервуара забыли выполнить указанную операцию на клапане, оставив при этом воздушный тракт временно открытым. Второй способ управления воздушным трактом для замены абсорбционного резервуара в контуре осуществляется посредством двух двухпозиционных трехходовых клапанов с пружинным возвратом,показанных на фиг. 8 В. При нормальных условиях работы пружины поджаты абсорбционным резервуаром, при этом эти два клапана находятся в положениях 2, а выдыхаемый пациентом воздух проходит в абсорбционный резервуар. Если возникает необходимость в замене резервуара, то при его удалении пружины оттягиваются, при этом указанные клапаны находятся в положениях 1, и тогда выдыхаемый пациентом воздух проходит непосредственно в абсорбционный контур без прохождения в абсорбционный резервуар. Этот способ является весьма требовательным в отношении уплотнения и наличия соосности между двумя проводящими воздух отверстиями резервуара и клапанов при установке резервуара,при этом некачественная установка легко вызывает утечку воздуха. Сущность изобретения С учетом вышеуказанной технической проблемы в предшествующем уровне техники целью данного изобретения является создание обводного устройства для абсорбционного резервуара, обеспечивающего простой и эффективный способ замены резервуара, а также качественное уплотнение воздушного тракта. Цель достигается указанным ниже техническим решением. Обводное устройство для абсорбционного резервуара содержит двухпозиционный трехходовой клапан, используемый для соединения абсорбционного резервуара с контуром при нахождении в первом положении и для обвода абсорбционного резервуара при нахождении во втором положении,микропереключатель, имеющий первое состояние, соответствующее первому положению двухпозиционного клапана, и второе состояние, соответствующее второму положению двухпозиционного клапана,плату схемы управления, используемую для переключения указанного клапана между первым и вторым положениями в ответ на изменение состояния микропереключателя, и исполнительный механизм микропереключателя, используемый для переключения микропереключателя между первым и вторым состояниями. Предпочтительно исполнительный механизм микропереключателя является эксцентриковым механизмом, содержащим эксцентрик, выполненный с возможностью поворота вокруг вала,опорный элемент эксцентрика, используемый для сборки эксцентрика и вала, и приводной элемент, находящийся в контакте с кромкой эксцентрика и используемый для приведения в действие микропереключателя в ответ на поворот эксцентрика. Предпочтительно указанный приводной элемент является опорной трубой, поддерживающей абсорбционный резервуар. Предпочтительно опорная труба может совершать движение скольжения между первым предельным положением и вторым предельным положением в ответ на поворот эксцентрика, причем когда указанная опорная труба находится в первом предельном положении, абсорбционный резервуар поддерживается опорной трубой, а когда опорная труба находится во втором предельном положении, резервуар находится в отсоеди-1 024866 ненном состоянии. Предпочтительно опорная труба расположена ниже абсорбционного резервуара. Предпочтительно рукоятка для приведения в движение эксцентрика расположена на валу эксцентрика. Предпочтительно приводной элемент является элементом роликового типа. Предпочтительно микропереключатель содержит контактный элемент, находящийся в контакте с исполнительным механизмом микропереключателя. Предпочтительно указанный контактный элемент является контактным колесом. Предпочтительно двухпозиционный трехходовой клапан является электромагнитным клапаном. В соответствии с указанным выше техническим решением положительный эффект данного изобретения заключается в том, что если необходимо заменить абсорбционный резервуар, то при повороте рукоятки обеспечивается поджатие контактного колеса микропереключателя для передачи электрического сигнала к плате схемы управления, при этом указанная плата обеспечивает управление электромагнитным клапаном и, соответственно, воздушным трактом двухпозиционного трехходового клапана. Таким образом, при помощи такой удобной и экономящей время операции выполняется эффективный и своевременный обход абсорбционного резервуара. После замены резервуара необходимо лишь вернуть рукоятку в исходное положение. Следовательно, операция полного процесса замены резервуара является простой и эффективной, при этом обеспечивается эффективное уплотнение воздушного тракта. Таким образом, технический результат, обеспечиваемый при реализации изобретения, заключается в одновременном отсоединении абсорбционного резервуара от абсорбционного контура и переключении воздушного тракта, и наоборот, в одновременном присоединении абсорбционного резервуара к абсорбционному контуру и обратном переключении воздушного тракта, снижая, тем самым, вероятность неправильных действий оператора. Краткое описание чертежей Фиг. 1 изображает схематический вид обводного устройства для абсорбционного резервуара, используемого с контуром воздушного потока для пациента; фиг. 2 изображает схематический вид в разрезе конструкции обводного устройства для указанного резервуара; фиг. 3 изображает вид спереди обводного устройства для указанного резервуара; фиг. 4 изображает вид слева обводного устройства для указанного резервуара; фиг. изображает схематический вид обводного устройства, когда резервуар находится в отсоединенном состоянии; фиг. 6 изображает схематический вид обводного устройства для абсорбционного резервуара в соответствии с другим вариантом выполнения; фиг. 7 иллюстрирует детали эксцентрика обводного устройства для указанного резервуара; и фиг. 8 А и 8 В схематически иллюстрируют способы замены абсорбционного резервуара в предшествующем уровне техники. Список ссылочных позиций 1 - эксцентрик 2 - ограничительный палец 3 - левая опора 4 - рукоятка 5 - левая прокладка 6 - опорный элемент эксцентрика 7 - скользящая манжета 8 - балка 9 - ограничительный штифт 10 - опорная труба 11 - ролик 12 - втулка вала 13 - вал 14 - правая прокладка 15 - правая опора 16 - рукоятка 17 - крепежный винт 18 - микропереключатель 19 - опорная пластина 20 - абсорбционный резервуар 21 - соединительная пластина 22 - контактное колесо 23 - винт с головкой и шестигранным углублением под ключ Подробное описание вариантов выполнения Ниже приведено описание данного изобретения в виде вариантов выполнения в сочетании с сопроводительными чертежами, которые не следует толковать как ограничивающие данное изобретение. Фиг. 1 и 2 показывают принципиальную схему обводного устройства для абсорбционного резервуара. Микропереключатель 18 соединен с контактным колесом 22 посредством соединительной пластины 21. При нормальной работе абсорбционный резервуар 20 расположен относительно опорной трубы 10, как показано на фиг. 3, при этом колесо 22 не находится в контакте с опорной трубой 10, так что выдыхаемый пациентом воздух проходит в резервуар 20 через запорный клапан и после очистки в абсорбционном резервуаре поступает в патрубок вдоха для пациента. При необходимости замены абсорбционного резервуара эксцентрик 1 поворачивают к положению, показанному на фиг. 5, путем поворота рукоятки 16 с тем, чтобы опустить резервуар 20. При этом нижний конец опорной трубы 10 входит в контакт с колесом 22 с надавливанием на микропереключатель 18 для передачи электрического сигнала к плате схемы управления, которая в свою очередь передает сигнал к электромагнитному клапану. В этом случае от электромагнитного клапана отключается питание и, соответственно, к двухпозиционному трехходовому клапану прекращается подача газа, при этом в двухпозиционном клапане перекрывается второй тракт и открывается первый тракт, так что выдыхаемый пациентом воздух проходит через второй тракт указанного клапана и затем поступает к пациенту через патрубок вдоха без прохождения через абсорбционный резервуар 20. Таким образом, осуществляется обход указанного резервуара для обеспечения его легкой замены. Чтобы получить указанное позиционирование посредством рукоятки 16, опорный элемент 6 эксцентрика прикрепляют винтом к балке 8, левую прокладку 5 и правую прокладку 14 располагают соответственно в пазах эксцентрика 1, а левую опору 3 и правую опору 15 располагают соответственно в соответствующих отверстиях в опорном элементе 6 эксцентрика с посадкой с натягом, затем рукоятку 16 вставляют в указанные опоры и соответствующее отверстие в эксцентрике 1 и завинчивают крепежный винт 17 в винтовое отверстие эксцентрика 1. В балке 8 с посадкой с натягом располагают скользящую манжету 7, вал 13 располагают во втулке 12 с посадкой с натягом, а затем вставляют в соответствующие отверстия опорной трубы 10 и ролика 11,затем опорную трубу 10 вставляют в манжету 7, а ограничительный штифт 9 вставляют в соответствующие отверстия балки 8 и манжеты 7 с посадкой с натягом. Соединительную пластину 21 и контактное колесо 22 соединяют с микропереключателем 18 винтом, при этом микропереключатель 18 соединен с опорной пластиной двумя винтами с головкой и шестигранным углублением под ключ (М 1,66), а опорная пластина 19 прикреплена к верхней поверхности опорного элемента 6 эксцентрика винтом 23 с головкой и шестигранным углублением под ключ. Фиг. 3-5 иллюстрируют процесс работы обводного устройства для абсорбционного резервуара в соответствии с данным изобретением. При практическом применении в случае необходимости замены резервуара 20 рукоятку 16 поворотом переводят из положения, показанного на фиг. 3, к положению, показанному на фиг. 5, обеспечивая прижатие колеса 22 к опорной трубе 10, при этом микропереключатель 18 обеспечивает передачу электрического сигнала к плате схемы управления, которая в свою очередь используется для прекращения подачи питания к электромагнитному клапану. При этом в двухпозиционном трехходовом клапане перекрывается второй тракт и открывается первый тракт, так что выдыхаемый пациентом воздух не проходит через абсорбционный резервуар 20, который затем может быть легко заменен. После замены резервуара рукоятку 16 поворачивают из положения, показанного на фиг. 5, обратно в положение, показанное на фиг. 3, в этом случае контактное колесо 22 отсоединяется от опорной трубы 10, а микропереключатель 18 обеспечивает передачу электрического сигнала к плате схемы управления, которая в свою очередь подключает питание к электромагнитному клапану, при этом в двухпозиционном трехходовом клапане перекрывается первый тракт и открывается второй тракт, так что выдыхаемый пациентом воздух проходит через абсорбционный резервуар 20 для продолжения операции в нормальных условиях. Как вариант, контактное колесо 22 и опорная труба 10 также могут иметь форму, отличающиеся от формы, показанной на чертежах. Колесо 22 может иметь, например, форму, подобную форме эксцентрика, сферическую форму и т.д., как показано на фиг. 6. Как вариант, обводная конструкция по данному изобретению также может использоваться в других изделиях, системах и технических областях, в которых требуется выполнять обход какого-либо устройства. Описанные выше предпочтительные варианты выполнения данного изобретения приведены для объяснения технического решения и идеи изобретения, но не для ограничения объема правовой охраны формулы изобретения. Специалисту понятно, что любые другие технические решения, которые могут быть получены путем логического анализа, дедукции или определенных экспериментов из предшествующего уровня техники на основе идеи данного изобретения, должны быть включены в объем правовой охраны формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Обводное устройство для абсорбционного резервуара (20), содержащее двухпозиционный трехходовой клапан, используемый для соединения абсорбционного резервуара(20) с абсорбционным контуром при нахождении в первом положении и для обвода абсорбционного резервуара (20) при нахождении во втором положении,микропереключатель (18), имеющий первое состояние, соответствующее первому положению двухпозиционного трехходового клапана, и второе состояние, соответствующее второму положению двухпозиционного трехходового клапана,плату схемы управления, используемую для переключения указанного клапана между первым положением и вторым положением в ответ на изменение состояния микропереключателя (18),эксцентриковый механизм, содержащий эксцентрик (1), используемый для переключения микропереключателя (18) между первым и вторым состояниями, и опорную трубу (10) для поддерживания абсорбционного резервуара (20), находящуюся в контакте с краем эксцентрика (1) и используемую для приведения в действие микропереключателя (18) в ответ на поворот эксцентрика (1) за счет совершения движения скольжения между первым предельным положением, в котором абсорбционный резервуар (20) поддерживается опорной трубой (10), и вторым предельным положением, в котором резервуар (20) отсоединен от абсорбционного контура. 2. Устройство по п.1, в котором эксцентрик (1) выполнен с возможностью поворота вокруг вала(13),а эксцентриковый механизм содержит опорный элемент (6) эксцентрика, используемый для сборки эксцентрика (1) и вала (13) эксцентрика. 3. Устройство по п.1 или 2, в котором опорная труба (10) расположена ниже абсорбционного резервуара (20). 4. Устройство по п.1 или 2, в котором на валу (13) эксцентрика расположена рукоятка (16) для приведения в движение эксцентрика (1). 5. Устройство по п.1 или 2, в котором микропереключатель (18) содержит контактный элемент, находящийся в контакте с эксцентриковым механизмом. 6. Устройство по п.5, в котором указанный контактный элемент является контактным колесом (22). 7. Устройство по п.1, в котором двухпозиционный трехходовой клапан является электромагнитным клапаном.
