Мокрый пылеуловитель с компактным туманоуловителем, требующим пониженного расхода энергии

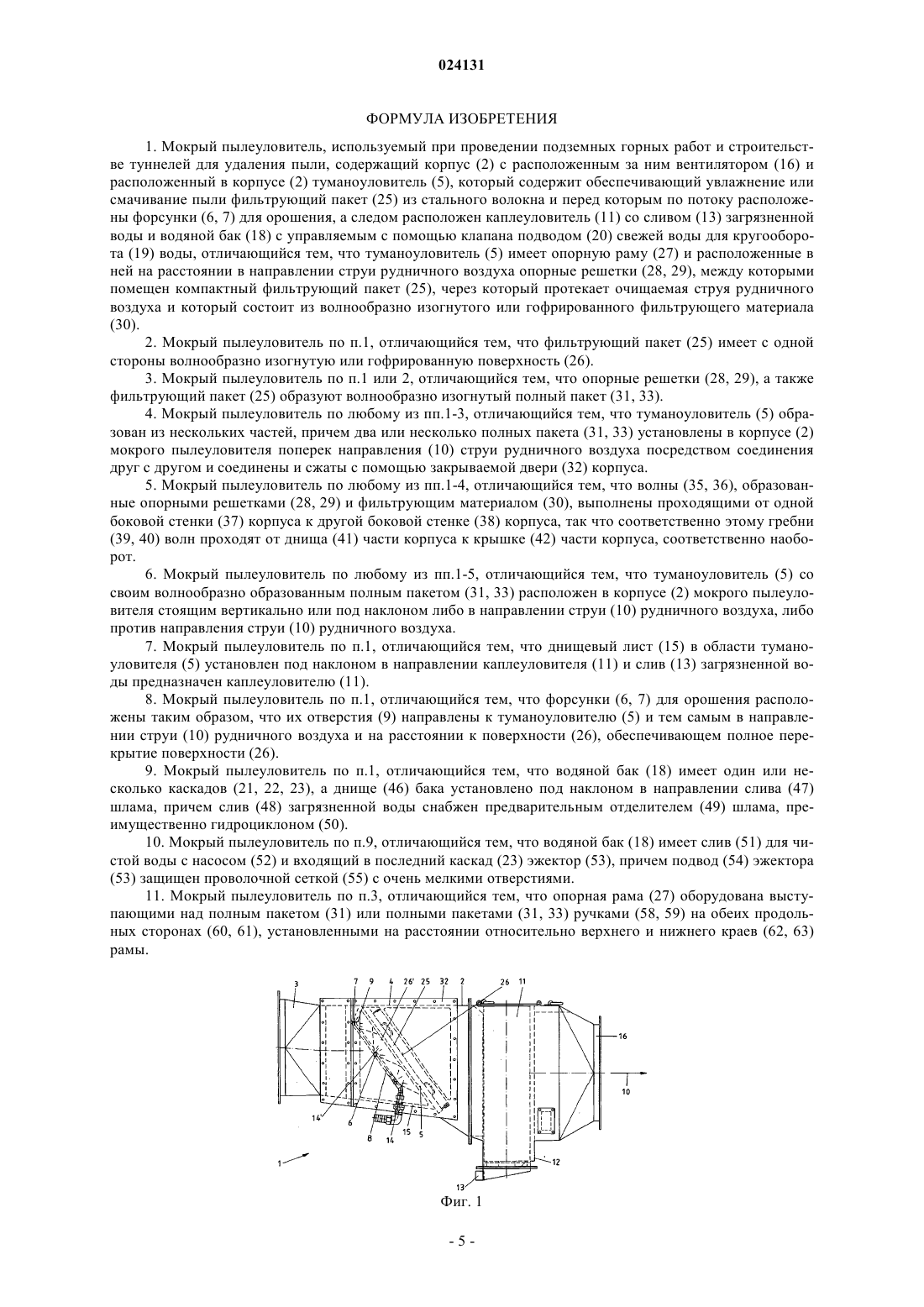

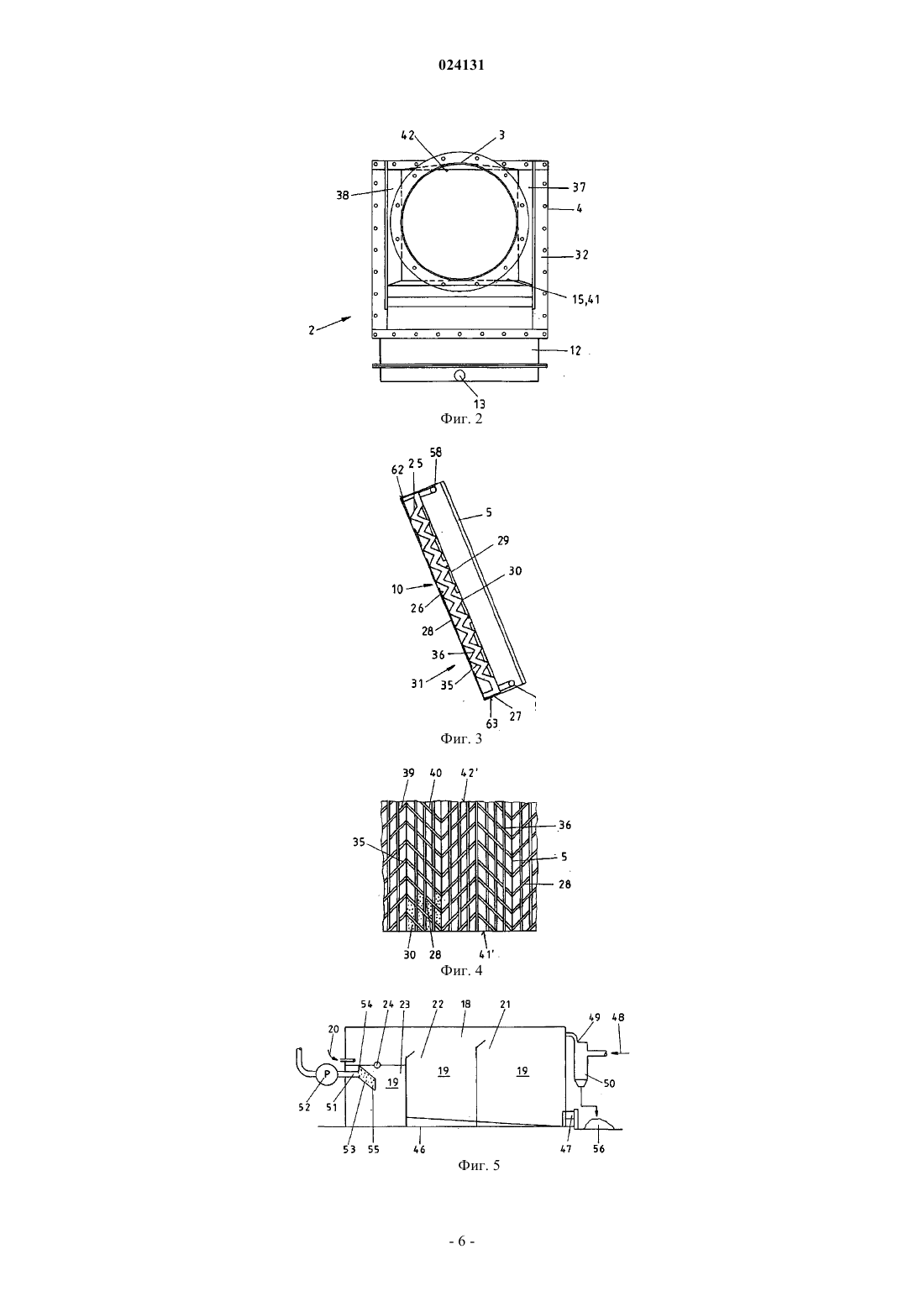

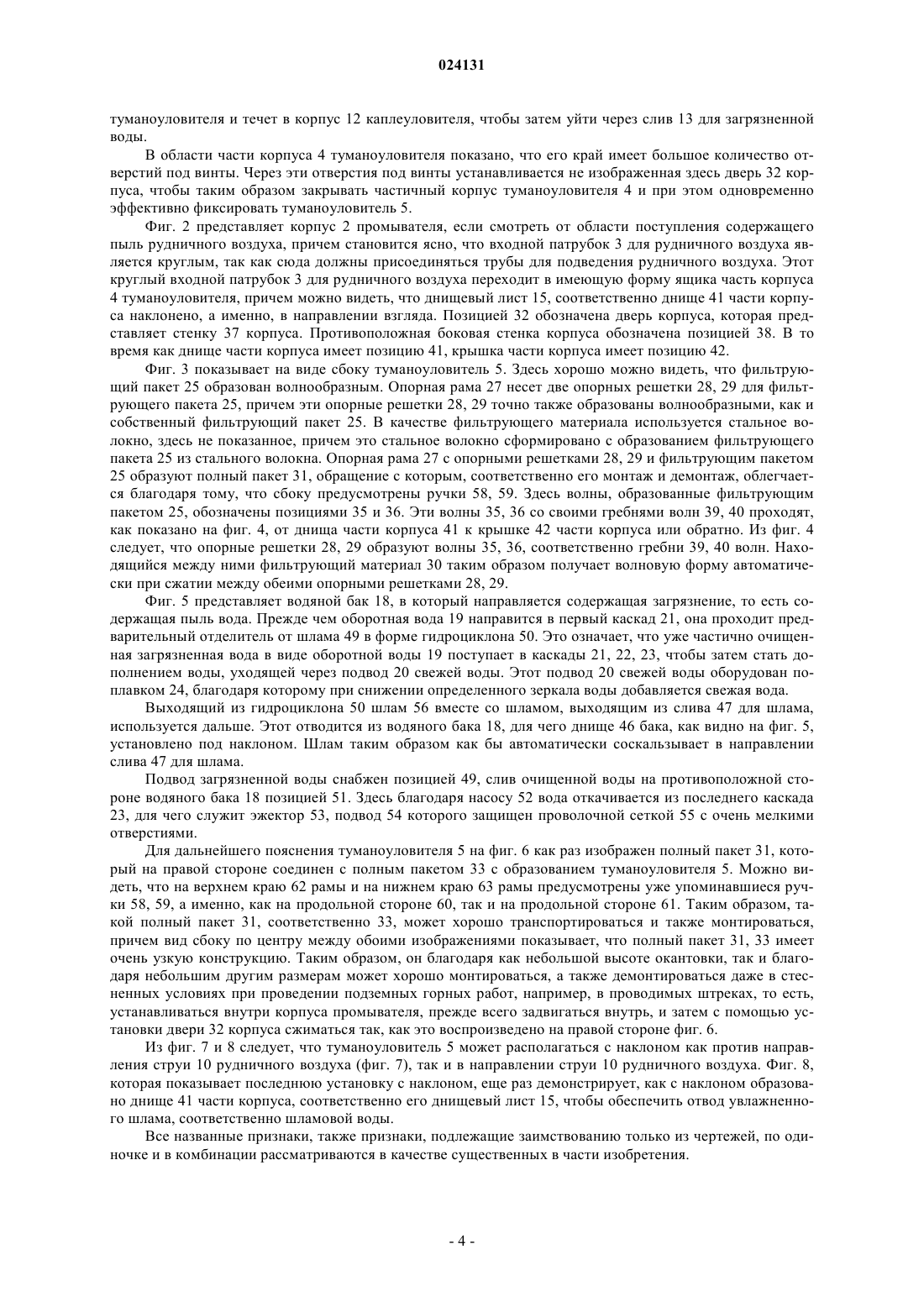

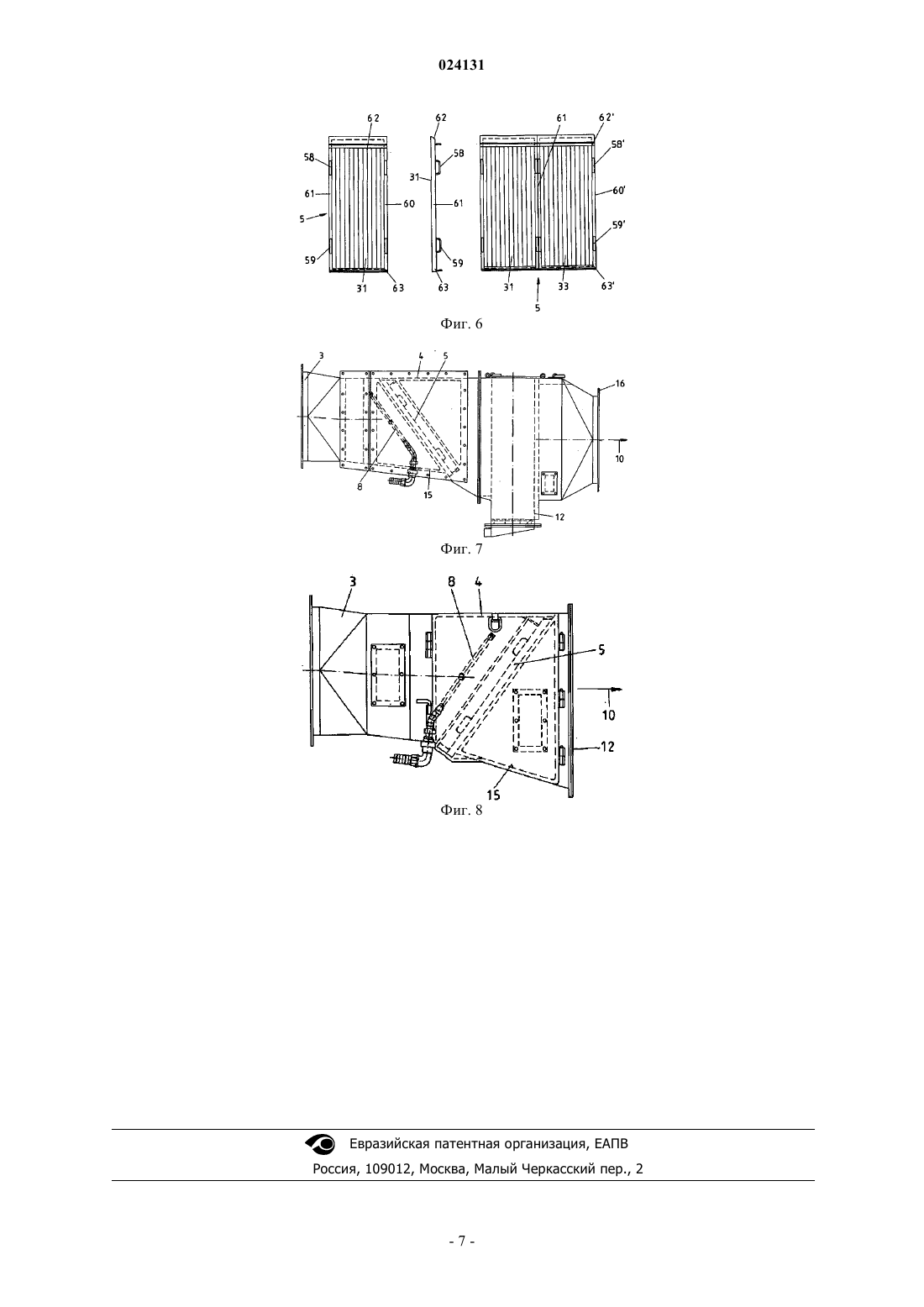

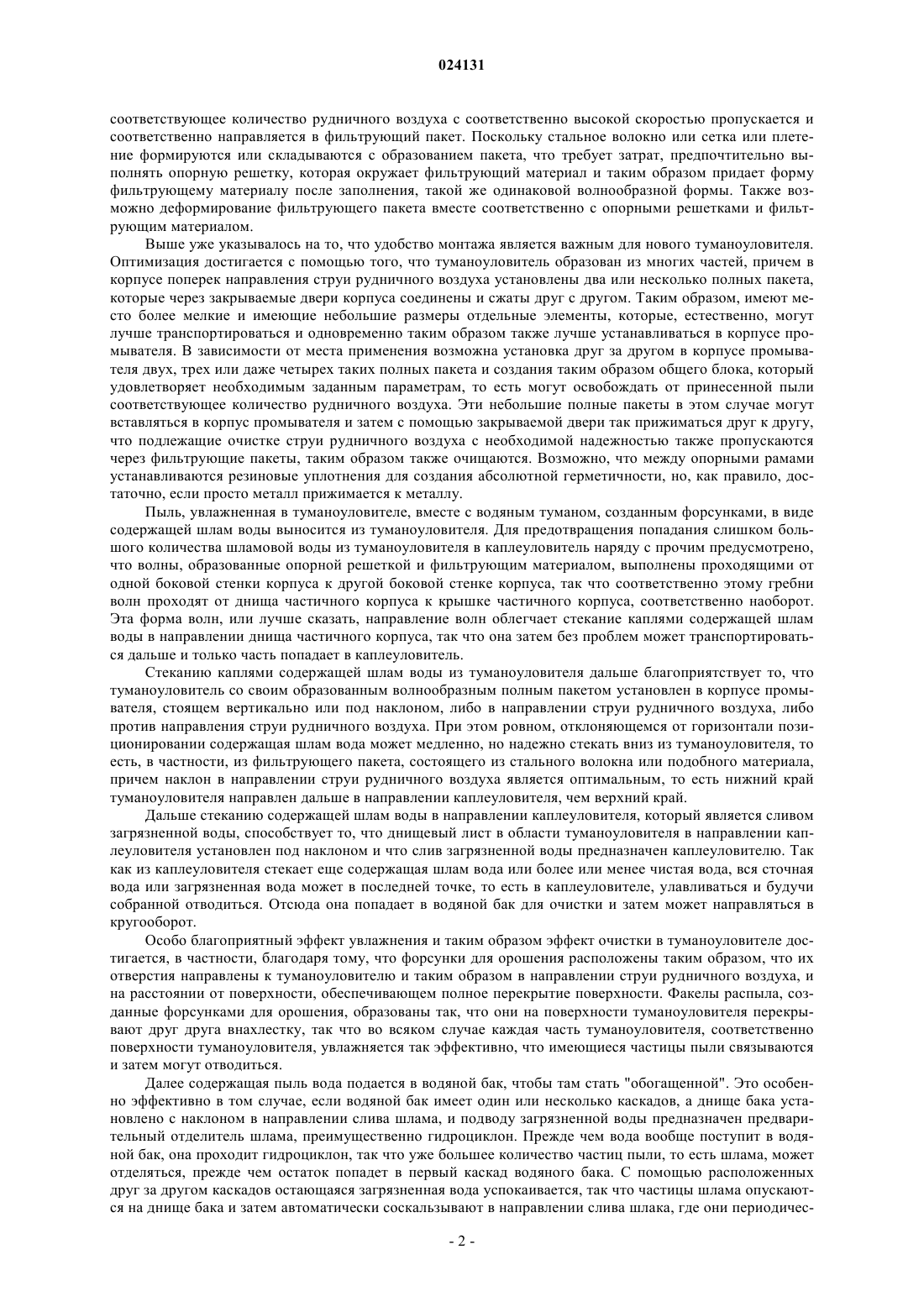

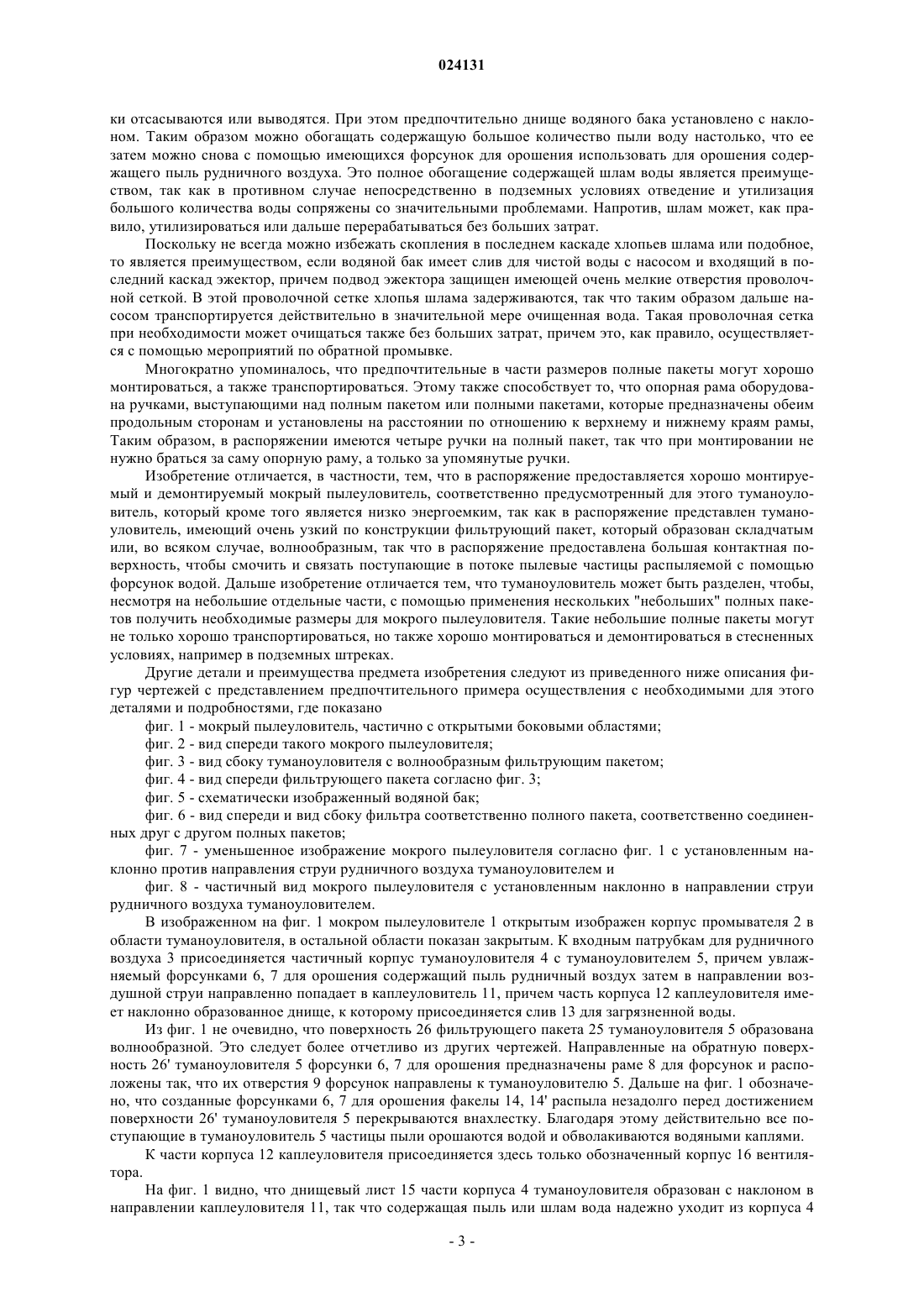

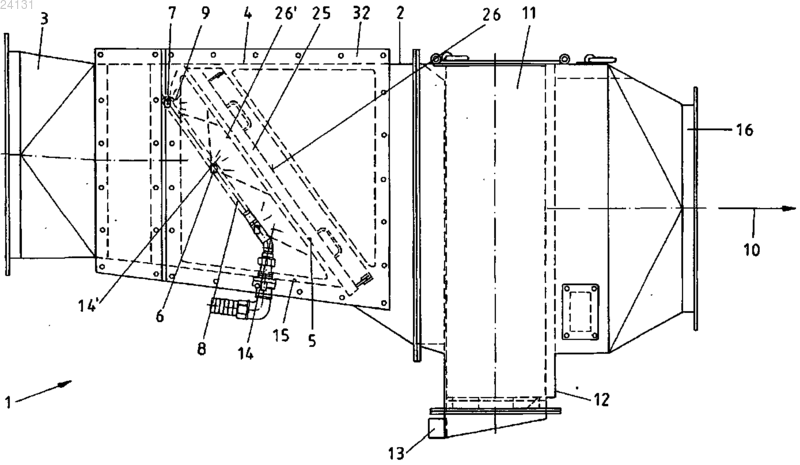

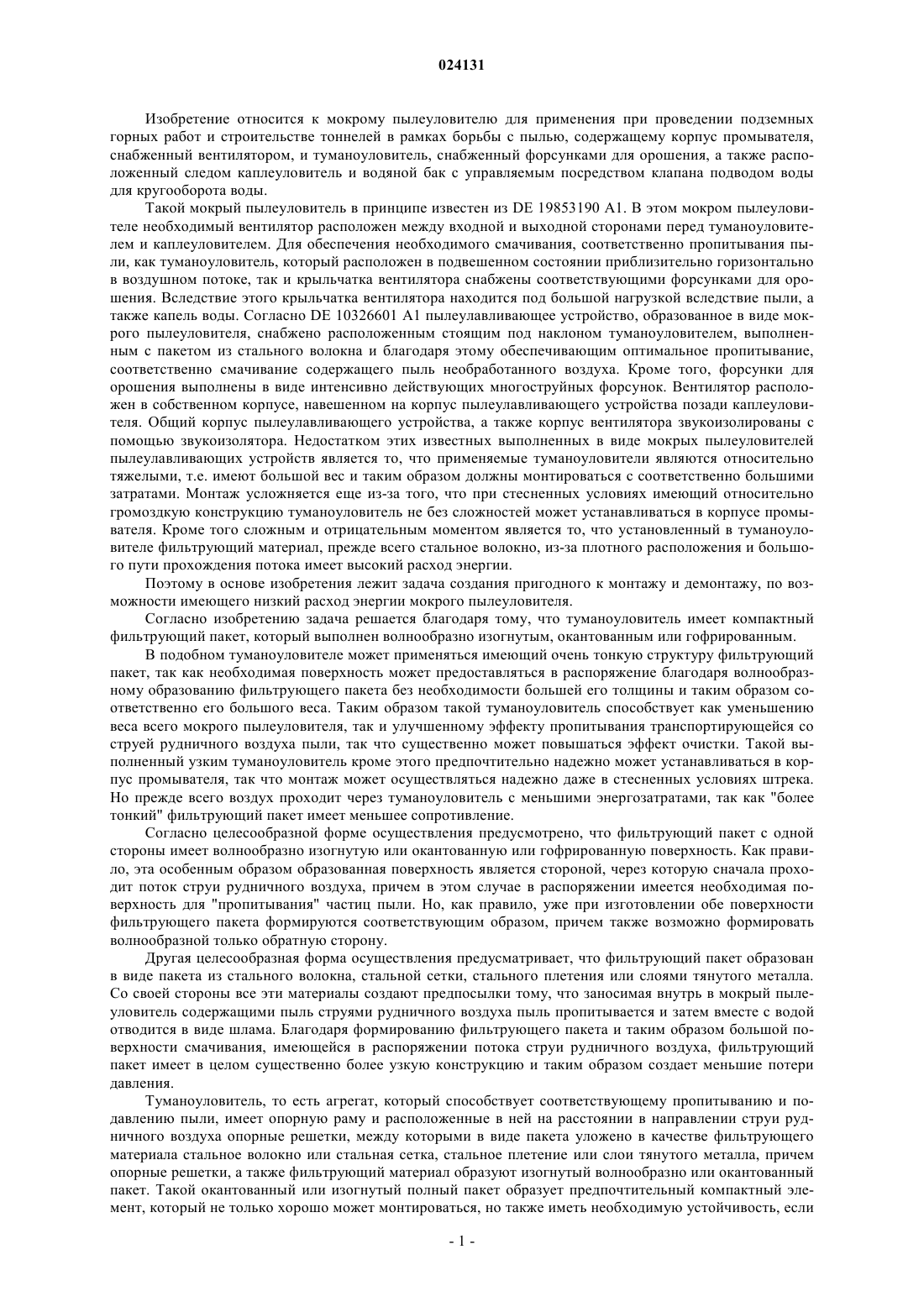

Изобретение относится к области горнодобывающей промышленности, а именно к мокрому пылеуловителю, используемому при проведении подземных горных работ и при строительстве туннелей для удаления пыли, с пониженным расходом энергии, то есть содержащим туманоуловитель с уменьшенным сопротивлением проходу, фильтрующий пакет которого состоит из волнообразно изогнутого или гофрированного фильтрующего материала. Благодаря этому образуется большая поверхность для обеспечения надежного пропитывания проходящей пыли. Другими преимуществами являются наклонный днищевый лист в частичном корпусе туманоуловителя (4), по особенному расположенные и образованные форсунки для орошения (6,7), а также разделение туманоуловителя (5) на несколько полных пакетов (31, 33).(71)(73) Заявитель и патентовладелец: КФТ ГМБХ КОМПЕКТ ФИЛТЕР ТЕКНИК (DE) Изобретение относится к мокрому пылеуловителю для применения при проведении подземных горных работ и строительстве тоннелей в рамках борьбы с пылью, содержащему корпус промывателя,снабженный вентилятором, и туманоуловитель, снабженный форсунками для орошения, а также расположенный следом каплеуловитель и водяной бак с управляемым посредством клапана подводом воды для кругооборота воды. Такой мокрый пылеуловитель в принципе известен из DE 19853190 А 1. В этом мокром пылеуловителе необходимый вентилятор расположен между входной и выходной сторонами перед туманоуловителем и каплеуловителем. Для обеспечения необходимого смачивания, соответственно пропитывания пыли, как туманоуловитель, который расположен в подвешенном состоянии приблизительно горизонтально в воздушном потоке, так и крыльчатка вентилятора снабжены соответствующими форсунками для орошения. Вследствие этого крыльчатка вентилятора находится под большой нагрузкой вследствие пыли, а также капель воды. Согласно DE 10326601 A1 пылеулавливающее устройство, образованное в виде мокрого пылеуловителя, снабжено расположенным стоящим под наклоном туманоуловителем, выполненным с пакетом из стального волокна и благодаря этому обеспечивающим оптимальное пропитывание,соответственно смачивание содержащего пыль необработанного воздуха. Кроме того, форсунки для орошения выполнены в виде интенсивно действующих многоструйных форсунок. Вентилятор расположен в собственном корпусе, навешенном на корпус пылеулавливающего устройства позади каплеуловителя. Общий корпус пылеулавливающего устройства, а также корпус вентилятора звукоизолированы с помощью звукоизолятора. Недостатком этих известных выполненных в виде мокрых пылеуловителей пылеулавливающих устройств является то, что применяемые туманоуловители являются относительно тяжелыми, т.е. имеют большой вес и таким образом должны монтироваться с соответственно большими затратами. Монтаж усложняется еще из-за того, что при стесненных условиях имеющий относительно громоздкую конструкцию туманоуловитель не без сложностей может устанавливаться в корпусе промывателя. Кроме того сложным и отрицательным моментом является то, что установленный в туманоуловителе фильтрующий материал, прежде всего стальное волокно, из-за плотного расположения и большого пути прохождения потока имеет высокий расход энергии. Поэтому в основе изобретения лежит задача создания пригодного к монтажу и демонтажу, по возможности имеющего низкий расход энергии мокрого пылеуловителя. Согласно изобретению задача решается благодаря тому, что туманоуловитель имеет компактный фильтрующий пакет, который выполнен волнообразно изогнутым, окантованным или гофрированным. В подобном туманоуловителе может применяться имеющий очень тонкую структуру фильтрующий пакет, так как необходимая поверхность может предоставляться в распоряжение благодаря волнообразному образованию фильтрующего пакета без необходимости большей его толщины и таким образом соответственно его большого веса. Таким образом такой туманоуловитель способствует как уменьшению веса всего мокрого пылеуловителя, так и улучшенному эффекту пропитывания транспортирующейся со струей рудничного воздуха пыли, так что существенно может повышаться эффект очистки. Такой выполненный узким туманоуловитель кроме этого предпочтительно надежно может устанавливаться в корпус промывателя, так что монтаж может осуществляться надежно даже в стесненных условиях штрека. Но прежде всего воздух проходит через туманоуловитель с меньшими энергозатратами, так как "более тонкий" фильтрующий пакет имеет меньшее сопротивление. Согласно целесообразной форме осуществления предусмотрено, что фильтрующий пакет с одной стороны имеет волнообразно изогнутую или окантованную или гофрированную поверхность. Как правило, эта особенным образом образованная поверхность является стороной, через которую сначала проходит поток струи рудничного воздуха, причем в этом случае в распоряжении имеется необходимая поверхность для "пропитывания" частиц пыли. Но, как правило, уже при изготовлении обе поверхности фильтрующего пакета формируются соответствующим образом, причем также возможно формировать волнообразной только обратную сторону. Другая целесообразная форма осуществления предусматривает, что фильтрующий пакет образован в виде пакета из стального волокна, стальной сетки, стального плетения или слоями тянутого металла. Со своей стороны все эти материалы создают предпосылки тому, что заносимая внутрь в мокрый пылеуловитель содержащими пыль струями рудничного воздуха пыль пропитывается и затем вместе с водой отводится в виде шлама. Благодаря формированию фильтрующего пакета и таким образом большой поверхности смачивания, имеющейся в распоряжении потока струи рудничного воздуха, фильтрующий пакет имеет в целом существенно более узкую конструкцию и таким образом создает меньшие потери давления. Туманоуловитель, то есть агрегат, который способствует соответствующему пропитыванию и подавлению пыли, имеет опорную раму и расположенные в ней на расстоянии в направлении струи рудничного воздуха опорные решетки, между которыми в виде пакета уложено в качестве фильтрующего материала стальное волокно или стальная сетка, стальное плетение или слои тянутого металла, причем опорные решетки, а также фильтрующий материал образуют изогнутый волнообразно или окантованный пакет. Такой окантованный или изогнутый полный пакет образует предпочтительный компактный элемент, который не только хорошо может монтироваться, но также иметь необходимую устойчивость, если соответствующее количество рудничного воздуха с соответственно высокой скоростью пропускается и соответственно направляется в фильтрующий пакет. Поскольку стальное волокно или сетка или плетение формируются или складываются с образованием пакета, что требует затрат, предпочтительно выполнять опорную решетку, которая окружает фильтрующий материал и таким образом придает форму фильтрующему материалу после заполнения, такой же одинаковой волнообразной формы. Также возможно деформирование фильтрующего пакета вместе соответственно с опорными решетками и фильтрующим материалом. Выше уже указывалось на то, что удобство монтажа является важным для нового туманоуловителя. Оптимизация достигается с помощью того, что туманоуловитель образован из многих частей, причем в корпусе поперек направления струи рудничного воздуха установлены два или несколько полных пакета,которые через закрываемые двери корпуса соединены и сжаты друг с другом. Таким образом, имеют место более мелкие и имеющие небольшие размеры отдельные элементы, которые, естественно, могут лучше транспортироваться и одновременно таким образом также лучше устанавливаться в корпусе промывателя. В зависимости от места применения возможна установка друг за другом в корпусе промывателя двух, трех или даже четырех таких полных пакета и создания таким образом общего блока, который удовлетворяет необходимым заданным параметрам, то есть могут освобождать от принесенной пыли соответствующее количество рудничного воздуха. Эти небольшие полные пакеты в этом случае могут вставляться в корпус промывателя и затем с помощью закрываемой двери так прижиматься друг к другу,что подлежащие очистке струи рудничного воздуха с необходимой надежностью также пропускаются через фильтрующие пакеты, таким образом также очищаются. Возможно, что между опорными рамами устанавливаются резиновые уплотнения для создания абсолютной герметичности, но, как правило, достаточно, если просто металл прижимается к металлу. Пыль, увлажненная в туманоуловителе, вместе с водяным туманом, созданным форсунками, в виде содержащей шлам воды выносится из туманоуловителя. Для предотвращения попадания слишком большого количества шламовой воды из туманоуловителя в каплеуловитель наряду с прочим предусмотрено,что волны, образованные опорной решеткой и фильтрующим материалом, выполнены проходящими от одной боковой стенки корпуса к другой боковой стенке корпуса, так что соответственно этому гребни волн проходят от днища частичного корпуса к крышке частичного корпуса, соответственно наоборот. Эта форма волн, или лучше сказать, направление волн облегчает стекание каплями содержащей шлам воды в направлении днища частичного корпуса, так что она затем без проблем может транспортироваться дальше и только часть попадает в каплеуловитель. Стеканию каплями содержащей шлам воды из туманоуловителя дальше благоприятствует то, что туманоуловитель со своим образованным волнообразным полным пакетом установлен в корпусе промывателя, стоящем вертикально или под наклоном, либо в направлении струи рудничного воздуха, либо против направления струи рудничного воздуха. При этом ровном, отклоняющемся от горизонтали позиционировании содержащая шлам вода может медленно, но надежно стекать вниз из туманоуловителя, то есть, в частности, из фильтрующего пакета, состоящего из стального волокна или подобного материала,причем наклон в направлении струи рудничного воздуха является оптимальным, то есть нижний край туманоуловителя направлен дальше в направлении каплеуловителя, чем верхний край. Дальше стеканию содержащей шлам воды в направлении каплеуловителя, который является сливом загрязненной воды, способствует то, что днищевый лист в области туманоуловителя в направлении каплеуловителя установлен под наклоном и что слив загрязненной воды предназначен каплеуловителю. Так как из каплеуловителя стекает еще содержащая шлам вода или более или менее чистая вода, вся сточная вода или загрязненная вода может в последней точке, то есть в каплеуловителе, улавливаться и будучи собранной отводиться. Отсюда она попадает в водяной бак для очистки и затем может направляться в кругооборот. Особо благоприятный эффект увлажнения и таким образом эффект очистки в туманоуловителе достигается, в частности, благодаря тому, что форсунки для орошения расположены таким образом, что их отверстия направлены к туманоуловителю и таким образом в направлении струи рудничного воздуха, и на расстоянии от поверхности, обеспечивающем полное перекрытие поверхности. Факелы распыла, созданные форсунками для орошения, образованы так, что они на поверхности туманоуловителя перекрывают друг друга внахлестку, так что во всяком случае каждая часть туманоуловителя, соответственно поверхности туманоуловителя, увлажняется так эффективно, что имеющиеся частицы пыли связываются и затем могут отводиться. Далее содержащая пыль вода подается в водяной бак, чтобы там стать "обогащенной". Это особенно эффективно в том случае, если водяной бак имеет один или несколько каскадов, а днище бака установлено с наклоном в направлении слива шлама, и подводу загрязненной воды предназначен предварительный отделитель шлама, преимущественно гидроциклон. Прежде чем вода вообще поступит в водяной бак, она проходит гидроциклон, так что уже большее количество частиц пыли, то есть шлама, может отделяться, прежде чем остаток попадет в первый каскад водяного бака. С помощью расположенных друг за другом каскадов остающаяся загрязненная вода успокаивается, так что частицы шлама опускаются на днище бака и затем автоматически соскальзывают в направлении слива шлака, где они периодичес-2 024131 ки отсасываются или выводятся. При этом предпочтительно днище водяного бака установлено с наклоном. Таким образом можно обогащать содержащую большое количество пыли воду настолько, что ее затем можно снова с помощью имеющихся форсунок для орошения использовать для орошения содержащего пыль рудничного воздуха. Это полное обогащение содержащей шлам воды является преимуществом, так как в противном случае непосредственно в подземных условиях отведение и утилизация большого количества воды сопряжены со значительными проблемами. Напротив, шлам может, как правило, утилизироваться или дальше перерабатываться без больших затрат. Поскольку не всегда можно избежать скопления в последнем каскаде хлопьев шлама или подобное,то является преимуществом, если водяной бак имеет слив для чистой воды с насосом и входящий в последний каскад эжектор, причем подвод эжектора защищен имеющей очень мелкие отверстия проволочной сеткой. В этой проволочной сетке хлопья шлама задерживаются, так что таким образом дальше насосом транспортируется действительно в значительной мере очищенная вода. Такая проволочная сетка при необходимости может очищаться также без больших затрат, причем это, как правило, осуществляется с помощью мероприятий по обратной промывке. Многократно упоминалось, что предпочтительные в части размеров полные пакеты могут хорошо монтироваться, а также транспортироваться. Этому также способствует то, что опорная рама оборудована ручками, выступающими над полным пакетом или полными пакетами, которые предназначены обеим продольным сторонам и установлены на расстоянии по отношению к верхнему и нижнему краям рамы,Таким образом, в распоряжении имеются четыре ручки на полный пакет, так что при монтировании не нужно браться за саму опорную раму, а только за упомянутые ручки. Изобретение отличается, в частности, тем, что в распоряжение предоставляется хорошо монтируемый и демонтируемый мокрый пылеуловитель, соответственно предусмотренный для этого туманоуловитель, который кроме того является низко энергоемким, так как в распоряжение представлен туманоуловитель, имеющий очень узкий по конструкции фильтрующий пакет, который образован складчатым или, во всяком случае, волнообразным, так что в распоряжение предоставлена большая контактная поверхность, чтобы смочить и связать поступающие в потоке пылевые частицы распыляемой с помощью форсунок водой. Дальше изобретение отличается тем, что туманоуловитель может быть разделен, чтобы,несмотря на небольшие отдельные части, с помощью применения нескольких "небольших" полных пакетов получить необходимые размеры для мокрого пылеуловителя. Такие небольшие полные пакеты могут не только хорошо транспортироваться, но также хорошо монтироваться и демонтироваться в стесненных условиях, например в подземных штреках. Другие детали и преимущества предмета изобретения следуют из приведенного ниже описания фигур чертежей с представлением предпочтительного примера осуществления с необходимыми для этого деталями и подробностями, где показано фиг. 1 - мокрый пылеуловитель, частично с открытыми боковыми областями; фиг. 2 - вид спереди такого мокрого пылеуловителя; фиг. 3 - вид сбоку туманоуловителя с волнообразным фильтрующим пакетом; фиг. 4 - вид спереди фильтрующего пакета согласно фиг. 3; фиг. 5 - схематически изображенный водяной бак; фиг. 6 - вид спереди и вид сбоку фильтра соответственно полного пакета, соответственно соединенных друг с другом полных пакетов; фиг. 7 - уменьшенное изображение мокрого пылеуловителя согласно фиг. 1 с установленным наклонно против направления струи рудничного воздуха туманоуловителем и фиг. 8 - частичный вид мокрого пылеуловителя с установленным наклонно в направлении струи рудничного воздуха туманоуловителем. В изображенном на фиг. 1 мокром пылеуловителе 1 открытым изображен корпус промывателя 2 в области туманоуловителя, в остальной области показан закрытым. К входным патрубкам для рудничного воздуха 3 присоединяется частичный корпус туманоуловителя 4 с туманоуловителем 5, причем увлажняемый форсунками 6, 7 для орошения содержащий пыль рудничный воздух затем в направлении воздушной струи направленно попадает в каплеуловитель 11, причем часть корпуса 12 каплеуловителя имеет наклонно образованное днище, к которому присоединяется слив 13 для загрязненной воды. Из фиг. 1 не очевидно, что поверхность 26 фильтрующего пакета 25 туманоуловителя 5 образована волнообразной. Это следует более отчетливо из других чертежей. Направленные на обратную поверхность 26' туманоуловителя 5 форсунки 6, 7 для орошения предназначены раме 8 для форсунок и расположены так, что их отверстия 9 форсунок направлены к туманоуловителю 5. Дальше на фиг. 1 обозначено, что созданные форсунками 6, 7 для орошения факелы 14, 14' распыла незадолго перед достижением поверхности 26' туманоуловителя 5 перекрываются внахлестку. Благодаря этому действительно все поступающие в туманоуловитель 5 частицы пыли орошаются водой и обволакиваются водяными каплями. К части корпуса 12 каплеуловителя присоединяется здесь только обозначенный корпус 16 вентилятора. На фиг. 1 видно, что днищевый лист 15 части корпуса 4 туманоуловителя образован с наклоном в направлении каплеуловителя 11, так что содержащая пыль или шлам вода надежно уходит из корпуса 4 туманоуловителя и течет в корпус 12 каплеуловителя, чтобы затем уйти через слив 13 для загрязненной воды. В области части корпуса 4 туманоуловителя показано, что его край имеет большое количество отверстий под винты. Через эти отверстия под винты устанавливается не изображенная здесь дверь 32 корпуса, чтобы таким образом закрывать частичный корпус туманоуловителя 4 и при этом одновременно эффективно фиксировать туманоуловитель 5. Фиг. 2 представляет корпус 2 промывателя, если смотреть от области поступления содержащего пыль рудничного воздуха, причем становится ясно, что входной патрубок 3 для рудничного воздуха является круглым, так как сюда должны присоединяться трубы для подведения рудничного воздуха. Этот круглый входной патрубок 3 для рудничного воздуха переходит в имеющую форму ящика часть корпуса 4 туманоуловителя, причем можно видеть, что днищевый лист 15, соответственно днище 41 части корпуса наклонено, а именно, в направлении взгляда. Позицией 32 обозначена дверь корпуса, которая представляет стенку 37 корпуса. Противоположная боковая стенка корпуса обозначена позицией 38. В то время как днище части корпуса имеет позицию 41, крышка части корпуса имеет позицию 42. Фиг. 3 показывает на виде сбоку туманоуловитель 5. Здесь хорошо можно видеть, что фильтрующий пакет 25 образован волнообразным. Опорная рама 27 несет две опорных решетки 28, 29 для фильтрующего пакета 25, причем эти опорные решетки 28, 29 точно также образованы волнообразными, как и собственный фильтрующий пакет 25. В качестве фильтрующего материала используется стальное волокно, здесь не показанное, причем это стальное волокно сформировано с образованием фильтрующего пакета 25 из стального волокна. Опорная рама 27 с опорными решетками 28, 29 и фильтрующим пакетом 25 образуют полный пакет 31, обращение с которым, соответственно его монтаж и демонтаж, облегчается благодаря тому, что сбоку предусмотрены ручки 58, 59. Здесь волны, образованные фильтрующим пакетом 25, обозначены позициями 35 и 36. Эти волны 35, 36 со своими гребнями волн 39, 40 проходят,как показано на фиг. 4, от днища части корпуса 41 к крышке 42 части корпуса или обратно. Из фиг. 4 следует, что опорные решетки 28, 29 образуют волны 35, 36, соответственно гребни 39, 40 волн. Находящийся между ними фильтрующий материал 30 таким образом получает волновую форму автоматически при сжатии между обеими опорными решетками 28, 29. Фиг. 5 представляет водяной бак 18, в который направляется содержащая загрязнение, то есть содержащая пыль вода. Прежде чем оборотная вода 19 направится в первый каскад 21, она проходит предварительный отделитель от шлама 49 в форме гидроциклона 50. Это означает, что уже частично очищенная загрязненная вода в виде оборотной воды 19 поступает в каскады 21, 22, 23, чтобы затем стать дополнением воды, уходящей через подвод 20 свежей воды. Этот подвод 20 свежей воды оборудован поплавком 24, благодаря которому при снижении определенного зеркала воды добавляется свежая вода. Выходящий из гидроциклона 50 шлам 56 вместе со шламом, выходящим из слива 47 для шлама,используется дальше. Этот отводится из водяного бака 18, для чего днище 46 бака, как видно на фиг. 5,установлено под наклоном. Шлам таким образом как бы автоматически соскальзывает в направлении слива 47 для шлама. Подвод загрязненной воды снабжен позицией 49, слив очищенной воды на противоположной стороне водяного бака 18 позицией 51. Здесь благодаря насосу 52 вода откачивается из последнего каскада 23, для чего служит эжектор 53, подвод 54 которого защищен проволочной сеткой 55 с очень мелкими отверстиями. Для дальнейшего пояснения туманоуловителя 5 на фиг. 6 как раз изображен полный пакет 31, который на правой стороне соединен с полным пакетом 33 с образованием туманоуловителя 5. Можно видеть, что на верхнем краю 62 рамы и на нижнем краю 63 рамы предусмотрены уже упоминавшиеся ручки 58, 59, а именно, как на продольной стороне 60, так и на продольной стороне 61. Таким образом, такой полный пакет 31, соответственно 33, может хорошо транспортироваться и также монтироваться,причем вид сбоку по центру между обоими изображениями показывает, что полный пакет 31, 33 имеет очень узкую конструкцию. Таким образом, он благодаря как небольшой высоте окантовки, так и благодаря небольшим другим размерам может хорошо монтироваться, а также демонтироваться даже в стесненных условиях при проведении подземных горных работ, например, в проводимых штреках, то есть,устанавливаться внутри корпуса промывателя, прежде всего задвигаться внутрь, и затем с помощью установки двери 32 корпуса сжиматься так, как это воспроизведено на правой стороне фиг. 6. Из фиг. 7 и 8 следует, что туманоуловитель 5 может располагаться с наклоном как против направления струи 10 рудничного воздуха (фиг. 7), так и в направлении струи 10 рудничного воздуха. Фиг. 8,которая показывает последнюю установку с наклоном, еще раз демонстрирует, как с наклоном образовано днище 41 части корпуса, соответственно его днищевый лист 15, чтобы обеспечить отвод увлажненного шлама, соответственно шламовой воды. Все названные признаки, также признаки, подлежащие заимствованию только из чертежей, по одиночке и в комбинации рассматриваются в качестве существенных в части изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Мокрый пылеуловитель, используемый при проведении подземных горных работ и строительстве туннелей для удаления пыли, содержащий корпус (2) с расположенным за ним вентилятором (16) и расположенный в корпусе (2) туманоуловитель (5), который содержит обеспечивающий увлажнение или смачивание пыли фильтрующий пакет (25) из стального волокна и перед которым по потоку расположены форсунки (6, 7) для орошения, а следом расположен каплеуловитель (11) со сливом (13) загрязненной воды и водяной бак (18) с управляемым с помощью клапана подводом (20) свежей воды для кругооборота (19) воды, отличающийся тем, что туманоуловитель (5) имеет опорную раму (27) и расположенные в ней на расстоянии в направлении струи рудничного воздуха опорные решетки (28, 29), между которыми помещен компактный фильтрующий пакет (25), через который протекает очищаемая струя рудничного воздуха и который состоит из волнообразно изогнутого или гофрированного фильтрующего материала(30). 2. Мокрый пылеуловитель по п.1, отличающийся тем, что фильтрующий пакет (25) имеет с одной стороны волнообразно изогнутую или гофрированную поверхность (26). 3. Мокрый пылеуловитель по п.1 или 2, отличающийся тем, что опорные решетки (28, 29), а также фильтрующий пакет (25) образуют волнообразно изогнутый полный пакет (31, 33). 4. Мокрый пылеуловитель по любому из пп.1-3, отличающийся тем, что туманоуловитель (5) образован из нескольких частей, причем два или несколько полных пакета (31, 33) установлены в корпусе (2) мокрого пылеуловителя поперек направления (10) струи рудничного воздуха посредством соединения друг с другом и соединены и сжаты с помощью закрываемой двери (32) корпуса. 5. Мокрый пылеуловитель по любому из пп.1-4, отличающийся тем, что волны (35, 36), образованные опорными решетками (28, 29) и фильтрующим материалом (30), выполнены проходящими от одной боковой стенки (37) корпуса к другой боковой стенке (38) корпуса, так что соответственно этому гребни(39, 40) волн проходят от днища (41) части корпуса к крышке (42) части корпуса, соответственно наоборот. 6. Мокрый пылеуловитель по любому из пп.1-5, отличающийся тем, что туманоуловитель (5) со своим волнообразно образованным полным пакетом (31, 33) расположен в корпусе (2) мокрого пылеуловителя стоящим вертикально или под наклоном либо в направлении струи (10) рудничного воздуха, либо против направления струи (10) рудничного воздуха. 7. Мокрый пылеуловитель по п.1, отличающийся тем, что днищевый лист (15) в области туманоуловителя (5) установлен под наклоном в направлении каплеуловителя (11) и слив (13) загрязненной воды предназначен каплеуловителю (11). 8. Мокрый пылеуловитель по п.1, отличающийся тем, что форсунки (6, 7) для орошения расположены таким образом, что их отверстия (9) направлены к туманоуловителю (5) и тем самым в направлении струи (10) рудничного воздуха и на расстоянии к поверхности (26), обеспечивающем полное перекрытие поверхности (26). 9. Мокрый пылеуловитель по п.1, отличающийся тем, что водяной бак (18) имеет один или несколько каскадов (21, 22, 23), а днище (46) бака установлено под наклоном в направлении слива (47) шлама, причем слив (48) загрязненной воды снабжен предварительным отделителем (49) шлама, преимущественно гидроциклоном (50). 10. Мокрый пылеуловитель по п.9, отличающийся тем, что водяной бак (18) имеет слив (51) для чистой воды с насосом (52) и входящий в последний каскад (23) эжектор (53), причем подвод (54) эжектора(53) защищен проволочной сеткой (55) с очень мелкими отверстиями. 11. Мокрый пылеуловитель по п.3, отличающийся тем, что опорная рама (27) оборудована выступающими над полным пакетом (31) или полными пакетами (31, 33) ручками (58, 59) на обеих продольных сторонах (60, 61), установленными на расстоянии относительно верхнего и нижнего краев (62, 63) рамы.
