Способ и система для реализации режима совместного пользования мобильным телефоном

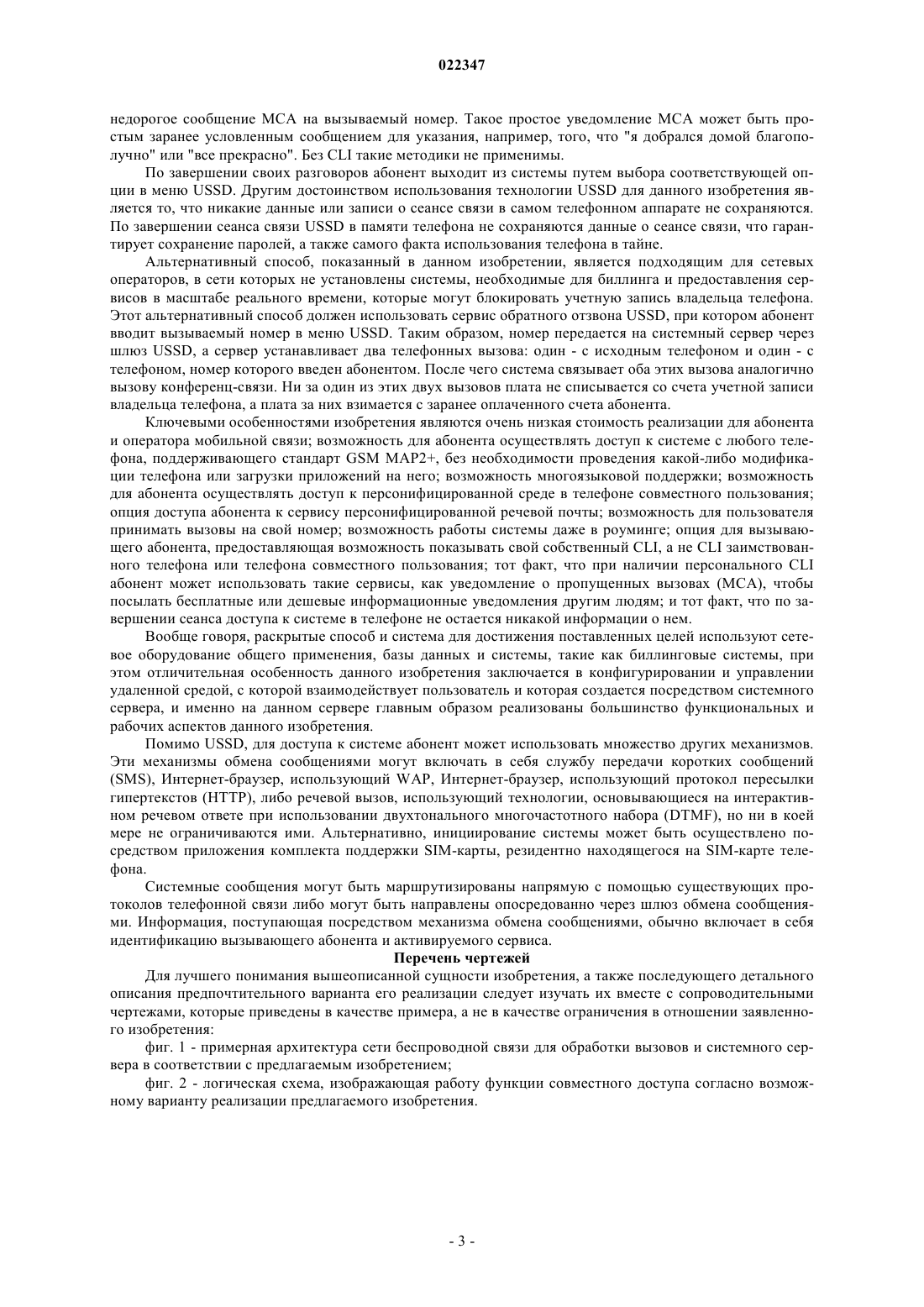

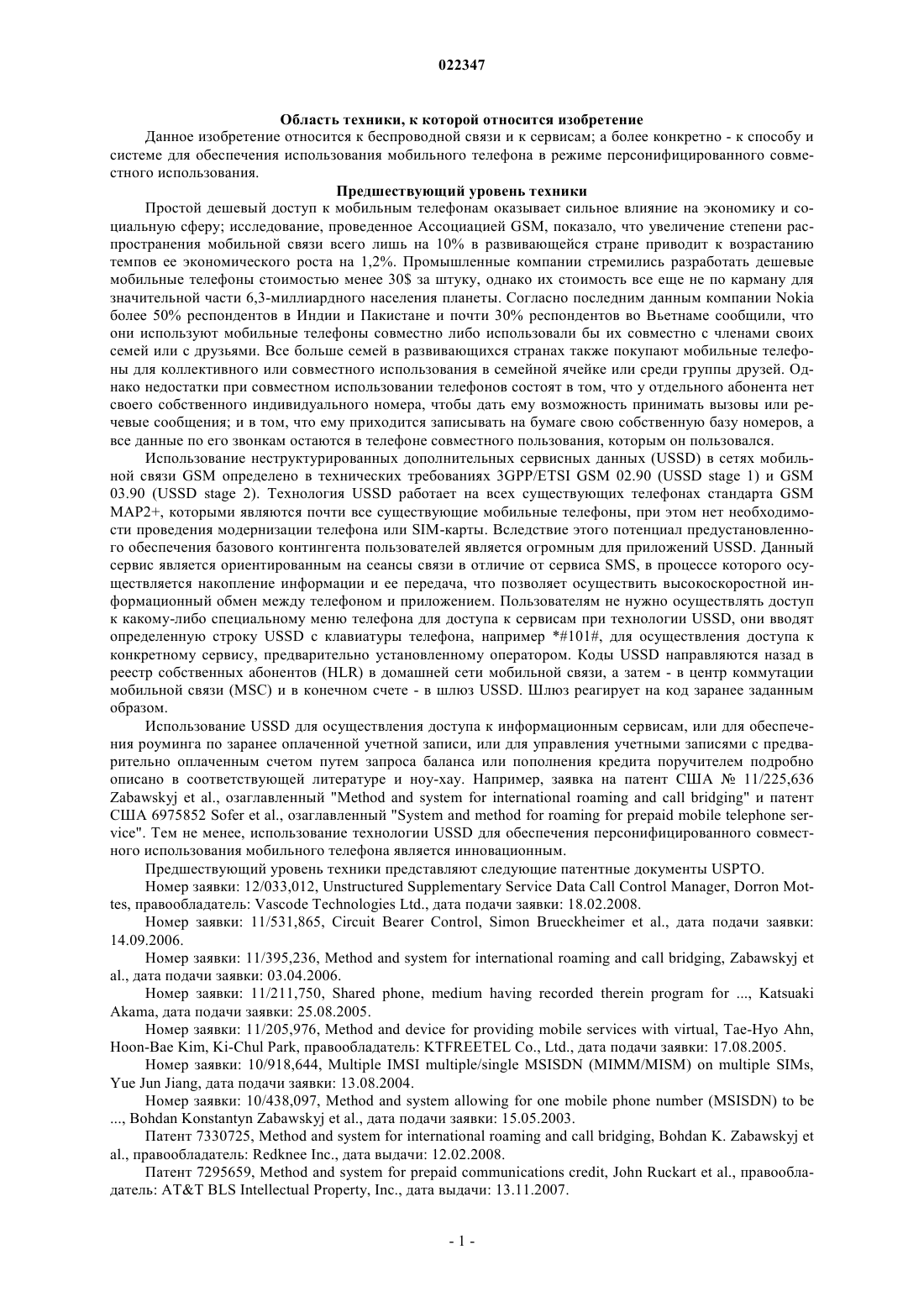

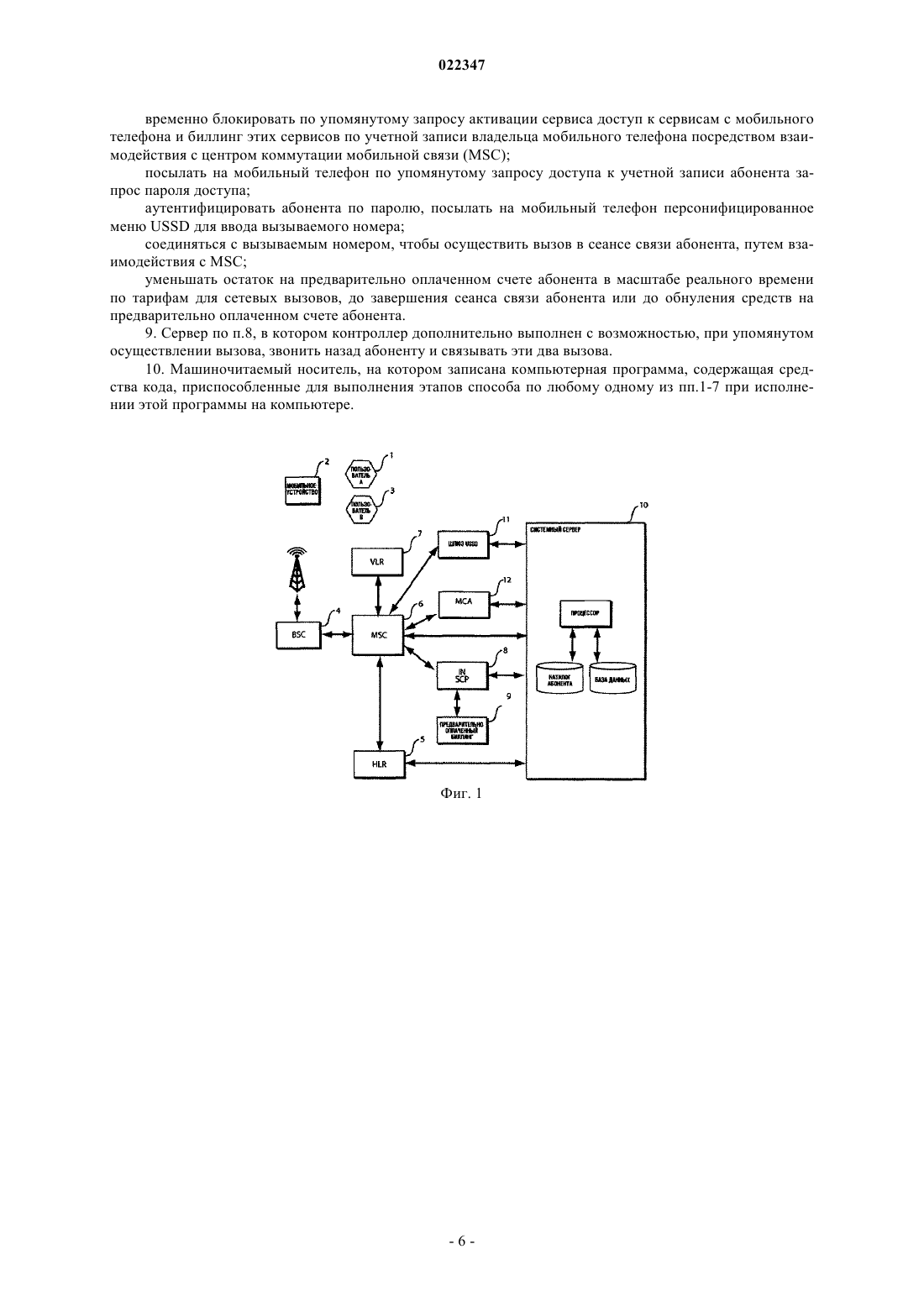

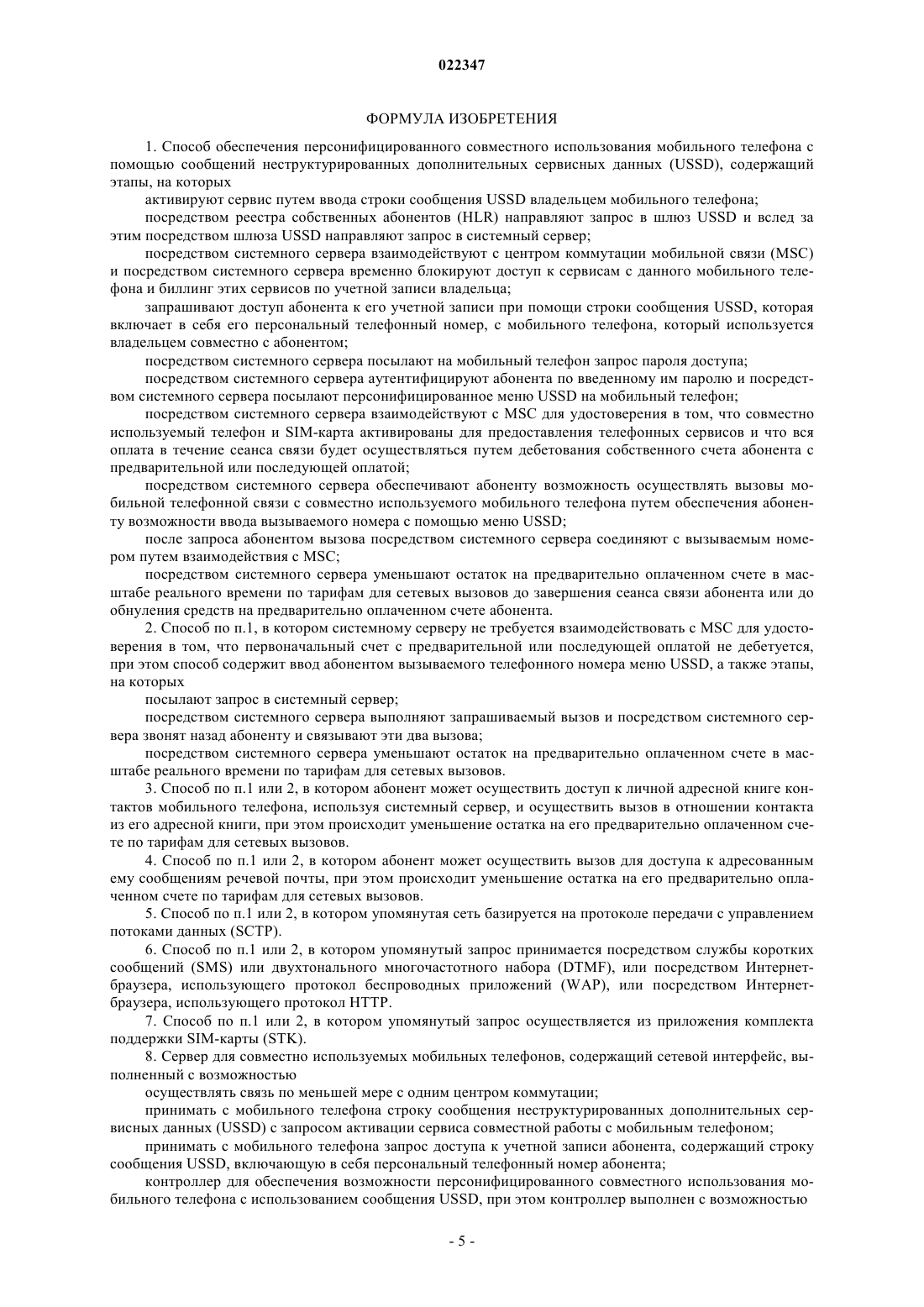

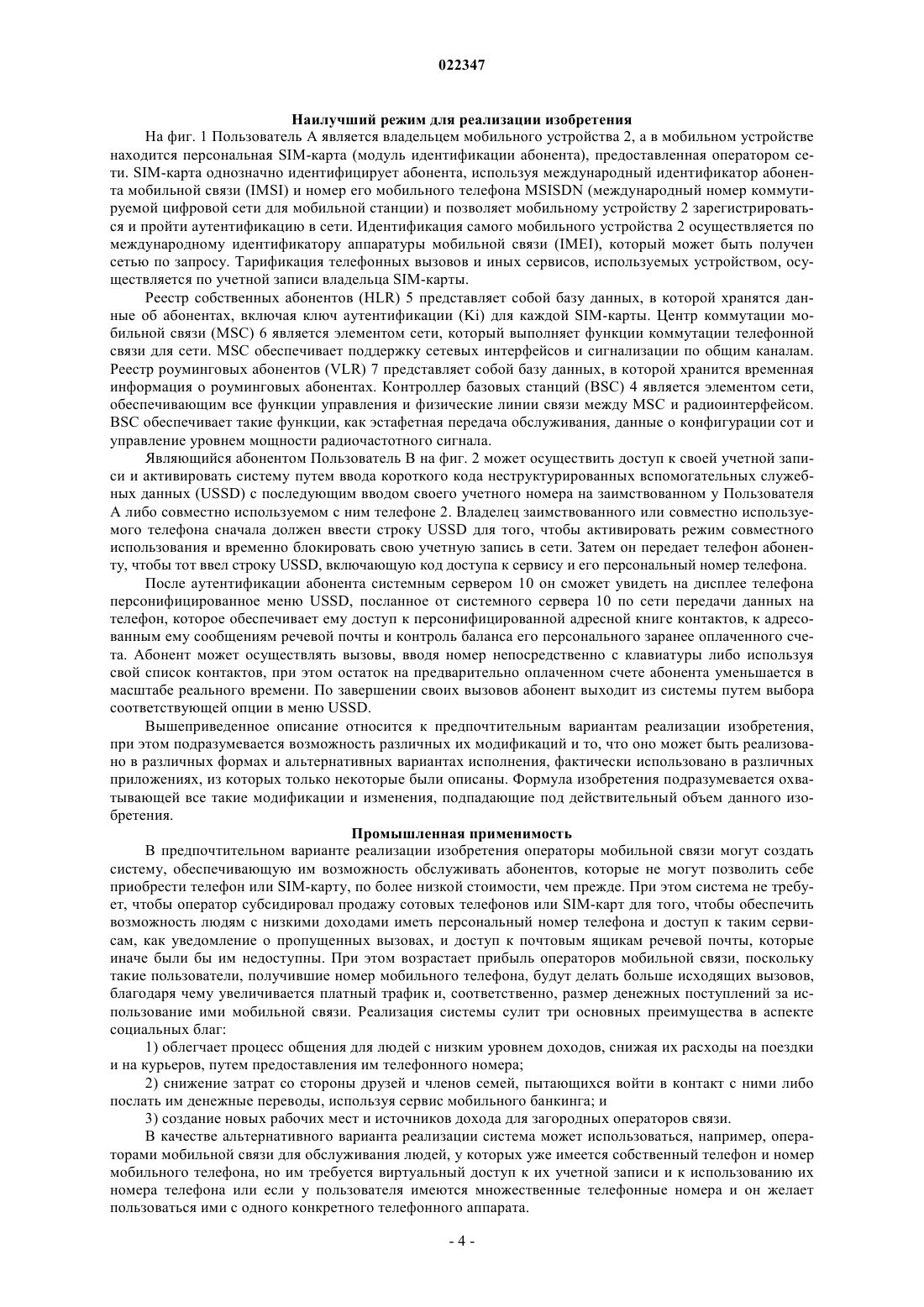

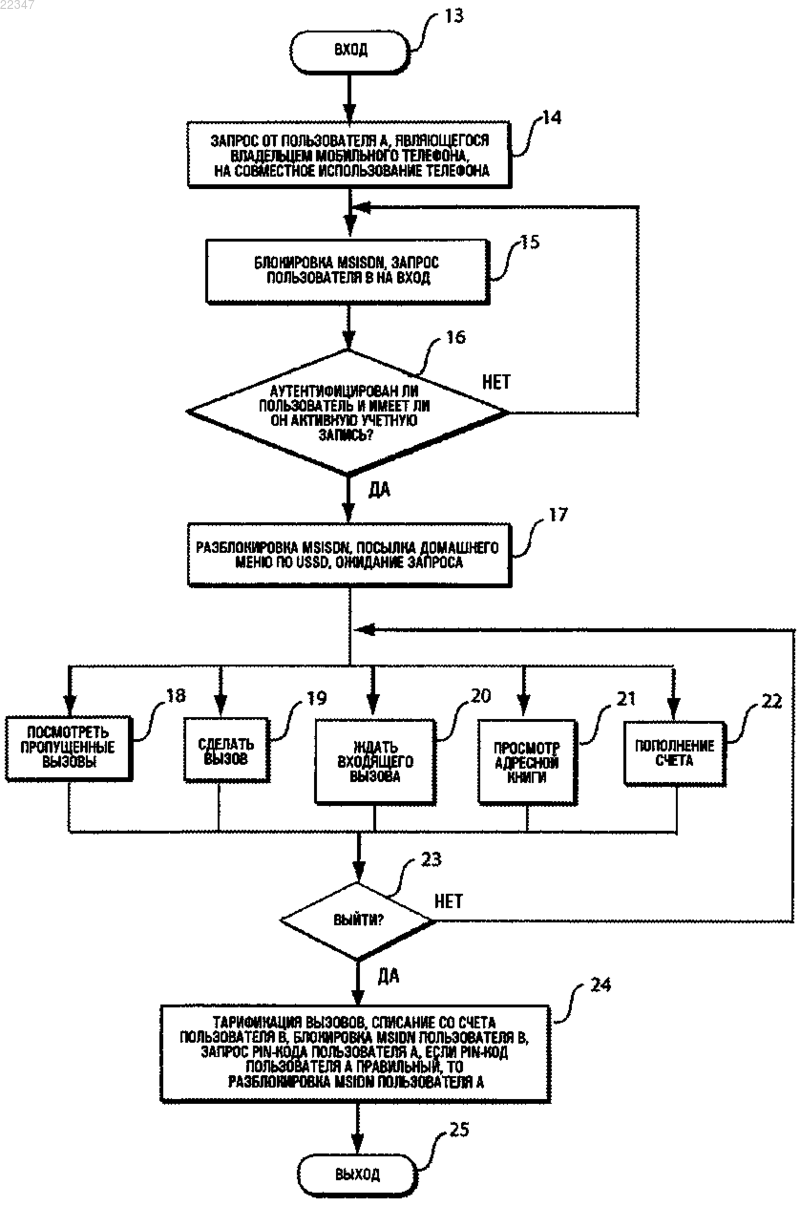

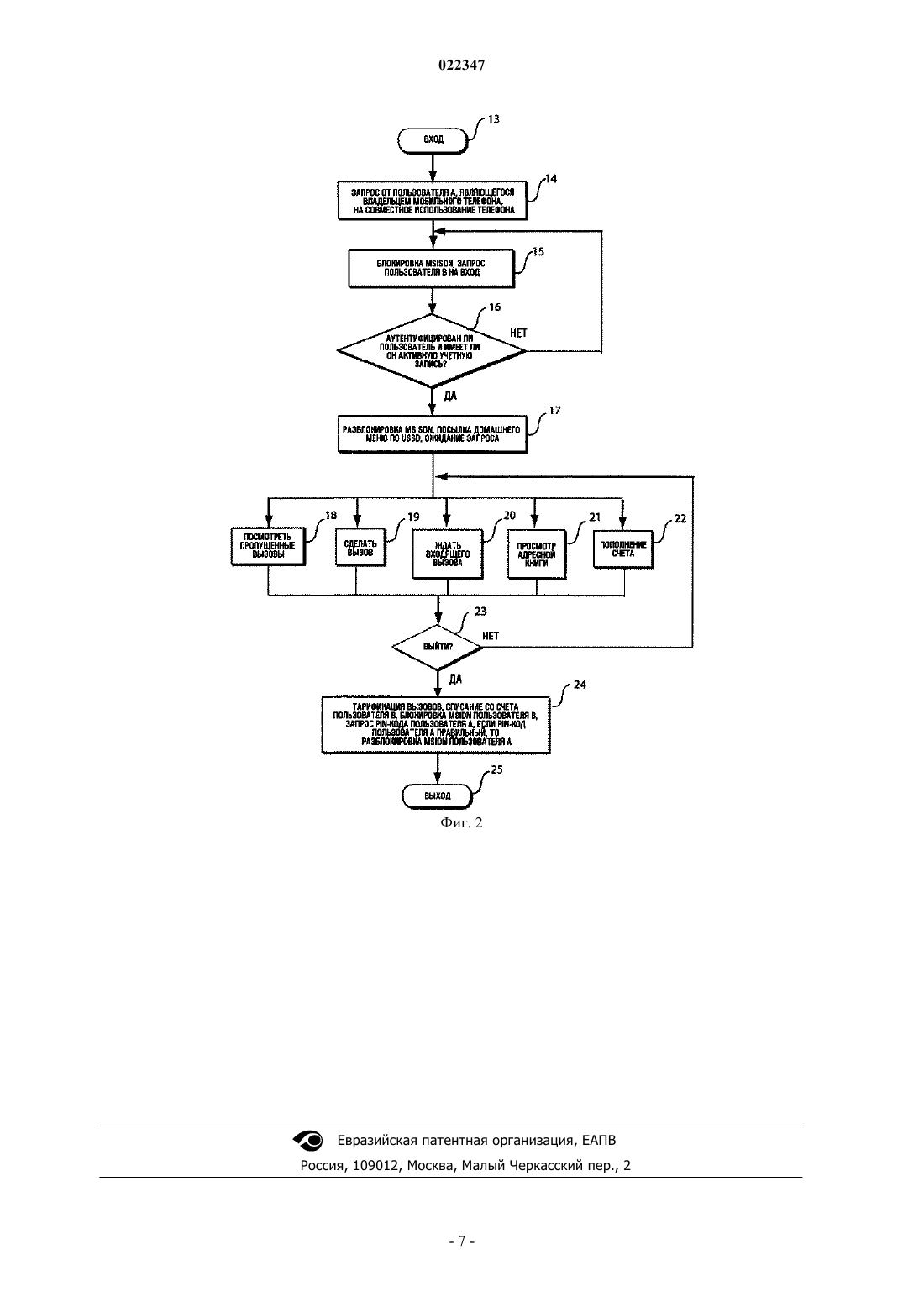

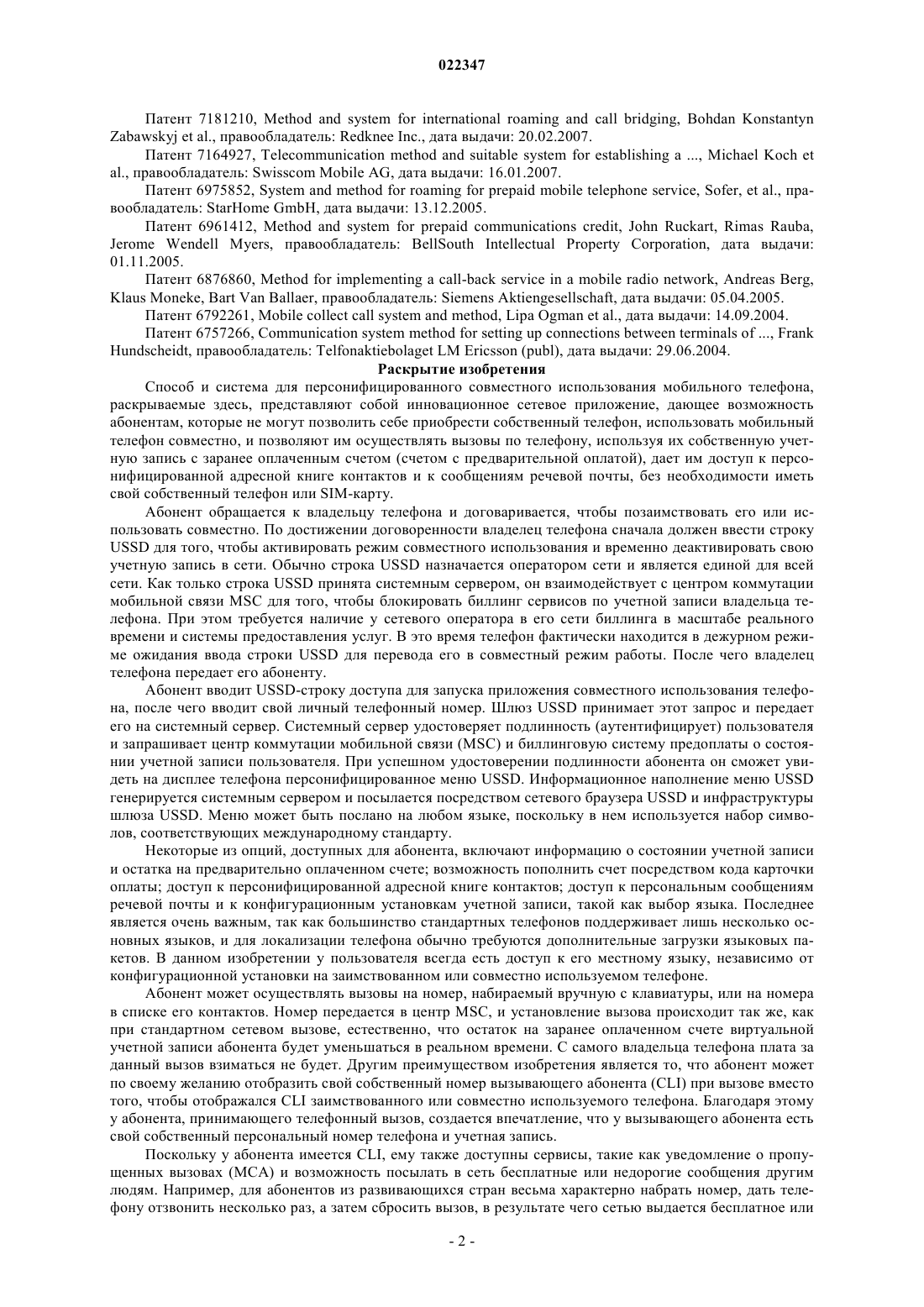

СПОСОБ И СИСТЕМА ДЛЯ РЕАЛИЗАЦИИ РЕЖИМА СОВМЕСТНОГО ПОЛЬЗОВАНИЯ МОБИЛЬНЫМ ТЕЛЕФОНОМ Раскрыты система и способ для обеспечения персонифицированного совместного использования мобильного телефона в сети беспроводной связи, включая иллюстративное применение изобретения, в отношении абонентов мобильной связи на рынках развивающихся стран, которые не имеют возможности приобрести мобильный телефон в личное пользование. Например, можно осуществить сетевое обслуживание абонента беспроводной связи по учетной записи с заранее оплаченным счетом, при этом у него будет свой персональный телефонный номер, но ему необязательно приобретать мобильный телефон или SIM-карту. Абонент может осуществить доступ к своей учетной записи и активировать систему путем ввода короткого кода неструктурированных вспомогательных служебных данных с последующим вводом своего учетного номера на заимствованном мобильном телефоне для доступа к персонифицированному меню, посылаемому от системы по сети. Ключевыми особенностями данного изобретения являются очень низкая стоимость реализации и возможность для абонента осуществлять доступ к системе с любых телефонов, поддерживающих GSM MAP2+, при этом нет необходимости какой-либо модификации или загрузки приложений. Область техники, к которой относится изобретение Данное изобретение относится к беспроводной связи и к сервисам; а более конкретно - к способу и системе для обеспечения использования мобильного телефона в режиме персонифицированного совместного использования. Предшествующий уровень техники Простой дешевый доступ к мобильным телефонам оказывает сильное влияние на экономику и социальную сферу; исследование, проведенное Ассоциацией GSM, показало, что увеличение степени распространения мобильной связи всего лишь на 10% в развивающейся стране приводит к возрастанию темпов ее экономического роста на 1,2%. Промышленные компании стремились разработать дешевые мобильные телефоны стоимостью менее 30 за штуку, однако их стоимость все еще не по карману для значительной части 6,3-миллиардного населения планеты. Согласно последним данным компании Nokia более 50% респондентов в Индии и Пакистане и почти 30% респондентов во Вьетнаме сообщили, что они используют мобильные телефоны совместно либо использовали бы их совместно с членами своих семей или с друзьями. Все больше семей в развивающихся странах также покупают мобильные телефоны для коллективного или совместного использования в семейной ячейке или среди группы друзей. Однако недостатки при совместном использовании телефонов состоят в том, что у отдельного абонента нет своего собственного индивидуального номера, чтобы дать ему возможность принимать вызовы или речевые сообщения; и в том, что ему приходится записывать на бумаге свою собственную базу номеров, а все данные по его звонкам остаются в телефоне совместного пользования, которым он пользовался. Использование неструктурированных дополнительных сервисных данных (USSD) в сетях мобильной связи GSM определено в технических требованиях 3GPP/ETSI GSM 02.90 (USSD stage 1) и GSM 03.90 (USSD stage 2). Технология USSD работает на всех существующих телефонах стандарта GSMMAP2+, которыми являются почти все существующие мобильные телефоны, при этом нет необходимости проведения модернизации телефона или SIM-карты. Вследствие этого потенциал предустановленного обеспечения базового контингента пользователей является огромным для приложений USSD. Данный сервис является ориентированным на сеансы связи в отличие от сервиса SMS, в процессе которого осуществляется накопление информации и ее передача, что позволяет осуществить высокоскоростной информационный обмен между телефоном и приложением. Пользователям не нужно осуществлять доступ к какому-либо специальному меню телефона для доступа к сервисам при технологии USSD, они вводят определенную строку USSD с клавиатуры телефона, например 101, для осуществления доступа к конкретному сервису, предварительно установленному оператором. Коды USSD направляются назад в реестр собственных абонентов (HLR) в домашней сети мобильной связи, а затем - в центр коммутации мобильной связи (MSC) и в конечном счете - в шлюз USSD. Шлюз реагирует на код заранее заданным образом. Использование USSD для осуществления доступа к информационным сервисам, или для обеспечения роуминга по заранее оплаченной учетной записи, или для управления учетными записями с предварительно оплаченным счетом путем запроса баланса или пополнения кредита поручителем подробно описано в соответствующей литературе и ноу-хау. Например, заявка на патент США 11/225,636Zabawskyj et al., озаглавленный "Method and system for international roaming and call bridging" и патент США 6975852 Sofer et al., озаглавленный "System and method for roaming for prepaid mobile telephone service". Тем не менее, использование технологии USSD для обеспечения персонифицированного совместного использования мобильного телефона является инновационным. Предшествующий уровень техники представляют следующие патентные документы USPTO. Номер заявки: 12/033,012, Unstructured Supplementary Service Data Call Control Manager, Dorron Mottes, правообладатель: Vascode Technologies Ltd., дата подачи заявки: 18.02.2008. Номер заявки: 11/531,865, Circuit Bearer Control, Simon Brueckheimer et al., дата подачи заявки: 14.09.2006. Номер заявки: 11/395,236, Method and system for international roaming and call bridging, Zabawskyj etHundscheidt, правообладатель: Telfonaktiebolaget LM Ericsson (publ), дата выдачи: 29.06.2004. Раскрытие изобретения Способ и система для персонифицированного совместного использования мобильного телефона,раскрываемые здесь, представляют собой инновационное сетевое приложение, дающее возможность абонентам, которые не могут позволить себе приобрести собственный телефон, использовать мобильный телефон совместно, и позволяют им осуществлять вызовы по телефону, используя их собственную учетную запись с заранее оплаченным счетом (счетом с предварительной оплатой), дает им доступ к персонифицированной адресной книге контактов и к сообщениям речевой почты, без необходимости иметь свой собственный телефон или SIM-карту. Абонент обращается к владельцу телефона и договаривается, чтобы позаимствовать его или использовать совместно. По достижении договоренности владелец телефона сначала должен ввести строкуUSSD для того, чтобы активировать режим совместного использования и временно деактивировать свою учетную запись в сети. Обычно строка USSD назначается оператором сети и является единой для всей сети. Как только строка USSD принята системным сервером, он взаимодействует с центром коммутации мобильной связи MSC для того, чтобы блокировать биллинг сервисов по учетной записи владельца телефона. При этом требуется наличие у сетевого оператора в его сети биллинга в масштабе реального времени и системы предоставления услуг. В это время телефон фактически находится в дежурном режиме ожидания ввода строки USSD для перевода его в совместный режим работы. После чего владелец телефона передает его абоненту. Абонент вводит USSD-строку доступа для запуска приложения совместного использования телефона, после чего вводит свой личный телефонный номер. Шлюз USSD принимает этот запрос и передает его на системный сервер. Системный сервер удостоверяет подлинность (аутентифицирует) пользователя и запрашивает центр коммутации мобильной связи (MSC) и биллинговую систему предоплаты о состоянии учетной записи пользователя. При успешном удостоверении подлинности абонента он сможет увидеть на дисплее телефона персонифицированное меню USSD. Информационное наполнение меню USSD генерируется системным сервером и посылается посредством сетевого браузера USSD и инфраструктуры шлюза USSD. Меню может быть послано на любом языке, поскольку в нем используется набор символов, соответствующих международному стандарту. Некоторые из опций, доступных для абонента, включают информацию о состоянии учетной записи и остатка на предварительно оплаченном счете; возможность пополнить счет посредством кода карточки оплаты; доступ к персонифицированной адресной книге контактов; доступ к персональным сообщениям речевой почты и к конфигурационным установкам учетной записи, такой как выбор языка. Последнее является очень важным, так как большинство стандартных телефонов поддерживает лишь несколько основных языков, и для локализации телефона обычно требуются дополнительные загрузки языковых пакетов. В данном изобретении у пользователя всегда есть доступ к его местному языку, независимо от конфигурационной установки на заимствованном или совместно используемом телефоне. Абонент может осуществлять вызовы на номер, набираемый вручную с клавиатуры, или на номера в списке его контактов. Номер передается в центр MSC, и установление вызова происходит так же, как при стандартном сетевом вызове, естественно, что остаток на заранее оплаченном счете виртуальной учетной записи абонента будет уменьшаться в реальном времени. С самого владельца телефона плата за данный вызов взиматься не будет. Другим преимуществом изобретения является то, что абонент может по своему желанию отобразить свой собственный номер вызывающего абонента (CLI) при вызове вместо того, чтобы отображался CLI заимствованного или совместно используемого телефона. Благодаря этому у абонента, принимающего телефонный вызов, создается впечатление, что у вызывающего абонента есть свой собственный персональный номер телефона и учетная запись. Поскольку у абонента имеется CLI, ему также доступны сервисы, такие как уведомление о пропущенных вызовах (МСА) и возможность посылать в сеть бесплатные или недорогие сообщения другим людям. Например, для абонентов из развивающихся стран весьма характерно набрать номер, дать телефону отзвонить несколько раз, а затем сбросить вызов, в результате чего сетью выдается бесплатное или недорогое сообщение МСА на вызываемый номер. Такое простое уведомление МСА может быть простым заранее условленным сообщением для указания, например, того, что "я добрался домой благополучно" или "все прекрасно". Без CLI такие методики не применимы. По завершении своих разговоров абонент выходит из системы путем выбора соответствующей опции в меню USSD. Другим достоинством использования технологии USSD для данного изобретения является то, что никакие данные или записи о сеансе связи в самом телефонном аппарате не сохраняются. По завершении сеанса связи USSD в памяти телефона не сохраняются данные о сеансе связи, что гарантирует сохранение паролей, а также самого факта использования телефона в тайне. Альтернативный способ, показанный в данном изобретении, является подходящим для сетевых операторов, в сети которых не установлены системы, необходимые для биллинга и предоставления сервисов в масштабе реального времени, которые могут блокировать учетную запись владельца телефона. Этот альтернативный способ должен использовать сервис обратного отзвона USSD, при котором абонент вводит вызываемый номер в меню USSD. Таким образом, номер передается на системный сервер через шлюз USSD, а сервер устанавливает два телефонных вызова: один - с исходным телефоном и один - с телефоном, номер которого введен абонентом. После чего система связывает оба этих вызова аналогично вызову конференц-связи. Ни за один из этих двух вызовов плата не списывается со счета учетной записи владельца телефона, а плата за них взимается с заранее оплаченного счета абонента. Ключевыми особенностями изобретения являются очень низкая стоимость реализации для абонента и оператора мобильной связи; возможность для абонента осуществлять доступ к системе с любого телефона, поддерживающего стандарт GSM MAP2+, без необходимости проведения какой-либо модификации телефона или загрузки приложений на него; возможность многоязыковой поддержки; возможность для абонента осуществлять доступ к персонифицированной среде в телефоне совместного пользования; опция доступа абонента к сервису персонифицированной речевой почты; возможность для пользователя принимать вызовы на свой номер; возможность работы системы даже в роуминге; опция для вызывающего абонента, предоставляющая возможность показывать свой собственный CLI, а не CLI заимствованного телефона или телефона совместного пользования; тот факт, что при наличии персонального CLI абонент может использовать такие сервисы, как уведомление о пропущенных вызовах (МСА), чтобы посылать бесплатные или дешевые информационные уведомления другим людям; и тот факт, что по завершении сеанса доступа к системе в телефоне не остается никакой информации о нем. Вообще говоря, раскрытые способ и система для достижения поставленных целей используют сетевое оборудование общего применения, базы данных и системы, такие как биллинговые системы, при этом отличительная особенность данного изобретения заключается в конфигурировании и управлении удаленной средой, с которой взаимодействует пользователь и которая создается посредством системного сервера, и именно на данном сервере главным образом реализованы большинство функциональных и рабочих аспектов данного изобретения. Помимо USSD, для доступа к системе абонент может использовать множество других механизмов. Эти механизмы обмена сообщениями могут включать в себя службу передачи коротких сообщений(SMS), Интернет-браузер, использующий WAP, Интернет-браузер, использующий протокол пересылки гипертекстов (HTTP), либо речевой вызов, использующий технологии, основывающиеся на интерактивном речевом ответе при использовании двухтонального многочастотного набора (DTMF), но ни в коей мере не ограничиваются ими. Альтернативно, инициирование системы может быть осуществлено посредством приложения комплекта поддержки SIM-карты, резидентно находящегося на SIM-карте телефона. Системные сообщения могут быть маршрутизированы напрямую с помощью существующих протоколов телефонной связи либо могут быть направлены опосредованно через шлюз обмена сообщениями. Информация, поступающая посредством механизма обмена сообщениями, обычно включает в себя идентификацию вызывающего абонента и активируемого сервиса. Перечень чертежей Для лучшего понимания вышеописанной сущности изобретения, а также последующего детального описания предпочтительного варианта его реализации следует изучать их вместе с сопроводительными чертежами, которые приведены в качестве примера, а не в качестве ограничения в отношении заявленного изобретения: фиг. 1 - примерная архитектура сети беспроводной связи для обработки вызовов и системного сервера в соответствии с предлагаемым изобретением; фиг. 2 - логическая схема, изображающая работу функции совместного доступа согласно возможному варианту реализации предлагаемого изобретения. Наилучший режим для реализации изобретения На фиг. 1 Пользователь А является владельцем мобильного устройства 2, а в мобильном устройстве находится персональная SIM-карта (модуль идентификации абонента), предоставленная оператором сети. SIM-карта однозначно идентифицирует абонента, используя международный идентификатор абонента мобильной связи (IMSI) и номер его мобильного телефона MSISDN (международный номер коммутируемой цифровой сети для мобильной станции) и позволяет мобильному устройству 2 зарегистрироваться и пройти аутентификацию в сети. Идентификация самого мобильного устройства 2 осуществляется по международному идентификатору аппаратуры мобильной связи (IMEI), который может быть получен сетью по запросу. Тарификация телефонных вызовов и иных сервисов, используемых устройством, осуществляется по учетной записи владельца SIM-карты. Реестр собственных абонентов (HLR) 5 представляет собой базу данных, в которой хранятся данные об абонентах, включая ключ аутентификации (Ki) для каждой SIM-карты. Центр коммутации мобильной связи (MSC) 6 является элементом сети, который выполняет функции коммутации телефонной связи для сети. MSC обеспечивает поддержку сетевых интерфейсов и сигнализации по общим каналам. Реестр роуминговых абонентов (VLR) 7 представляет собой базу данных, в которой хранится временная информация о роуминговых абонентах. Контроллер базовых станций (BSC) 4 является элементом сети,обеспечивающим все функции управления и физические линии связи между MSC и радиоинтерфейсом.BSC обеспечивает такие функции, как эстафетная передача обслуживания, данные о конфигурации сот и управление уровнем мощности радиочастотного сигнала. Являющийся абонентом Пользователь В на фиг. 2 может осуществить доступ к своей учетной записи и активировать систему путем ввода короткого кода неструктурированных вспомогательных служебных данных (USSD) с последующим вводом своего учетного номера на заимствованном у Пользователя А либо совместно используемом с ним телефоне 2. Владелец заимствованного или совместно используемого телефона сначала должен ввести строку USSD для того, чтобы активировать режим совместного использования и временно блокировать свою учетную запись в сети. Затем он передает телефон абоненту, чтобы тот ввел строку USSD, включающую код доступа к сервису и его персональный номер телефона. После аутентификации абонента системным сервером 10 он сможет увидеть на дисплее телефона персонифицированное меню USSD, посланное от системного сервера 10 по сети передачи данных на телефон, которое обеспечивает ему доступ к персонифицированной адресной книге контактов, к адресованным ему сообщениям речевой почты и контроль баланса его персонального заранее оплаченного счета. Абонент может осуществлять вызовы, вводя номер непосредственно с клавиатуры либо используя свой список контактов, при этом остаток на предварительно оплаченном счете абонента уменьшается в масштабе реального времени. По завершении своих вызовов абонент выходит из системы путем выбора соответствующей опции в меню USSD. Вышеприведенное описание относится к предпочтительным вариантам реализации изобретения,при этом подразумевается возможность различных их модификаций и то, что оно может быть реализовано в различных формах и альтернативных вариантах исполнения, фактически использовано в различных приложениях, из которых только некоторые были описаны. Формула изобретения подразумевается охватывающей все такие модификации и изменения, подпадающие под действительный объем данного изобретения. Промышленная применимость В предпочтительном варианте реализации изобретения операторы мобильной связи могут создать систему, обеспечивающую им возможность обслуживать абонентов, которые не могут позволить себе приобрести телефон или SIM-карту, по более низкой стоимости, чем прежде. При этом система не требует, чтобы оператор субсидировал продажу сотовых телефонов или SIM-карт для того, чтобы обеспечить возможность людям с низкими доходами иметь персональный номер телефона и доступ к таким сервисам, как уведомление о пропущенных вызовах, и доступ к почтовым ящикам речевой почты, которые иначе были бы им недоступны. При этом возрастает прибыль операторов мобильной связи, поскольку такие пользователи, получившие номер мобильного телефона, будут делать больше исходящих вызовов,благодаря чему увеличивается платный трафик и, соответственно, размер денежных поступлений за использование ими мобильной связи. Реализация системы сулит три основных преимущества в аспекте социальных благ: 1) облегчает процесс общения для людей с низким уровнем доходов, снижая их расходы на поездки и на курьеров, путем предоставления им телефонного номера; 2) снижение затрат со стороны друзей и членов семей, пытающихся войти в контакт с ними либо послать им денежные переводы, используя сервис мобильного банкинга; и 3) создание новых рабочих мест и источников дохода для загородных операторов связи. В качестве альтернативного варианта реализации система может использоваться, например, операторами мобильной связи для обслуживания людей, у которых уже имеется собственный телефон и номер мобильного телефона, но им требуется виртуальный доступ к их учетной записи и к использованию их номера телефона или если у пользователя имеются множественные телефонные номера и он желает пользоваться ими с одного конкретного телефонного аппарата. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ обеспечения персонифицированного совместного использования мобильного телефона с помощью сообщений неструктурированных дополнительных сервисных данных (USSD), содержащий этапы, на которых активируют сервис путем ввода строки сообщения USSD владельцем мобильного телефона; посредством реестра собственных абонентов (HLR) направляют запрос в шлюз USSD и вслед за этим посредством шлюза USSD направляют запрос в системный сервер; посредством системного сервера взаимодействуют с центром коммутации мобильной связи (MSC) и посредством системного сервера временно блокируют доступ к сервисам с данного мобильного телефона и биллинг этих сервисов по учетной записи владельца; запрашивают доступ абонента к его учетной записи при помощи строки сообщения USSD, которая включает в себя его персональный телефонный номер, с мобильного телефона, который используется владельцем совместно с абонентом; посредством системного сервера посылают на мобильный телефон запрос пароля доступа; посредством системного сервера аутентифицируют абонента по введенному им паролю и посредством системного сервера посылают персонифицированное меню USSD на мобильный телефон; посредством системного сервера взаимодействуют с MSC для удостоверения в том, что совместно используемый телефон и SIM-карта активированы для предоставления телефонных сервисов и что вся оплата в течение сеанса связи будет осуществляться путем дебетования собственного счета абонента с предварительной или последующей оплатой; посредством системного сервера обеспечивают абоненту возможность осуществлять вызовы мобильной телефонной связи с совместно используемого мобильного телефона путем обеспечения абоненту возможности ввода вызываемого номера с помощью меню USSD; после запроса абонентом вызова посредством системного сервера соединяют с вызываемым номером путем взаимодействия с MSC; посредством системного сервера уменьшают остаток на предварительно оплаченном счете в масштабе реального времени по тарифам для сетевых вызовов до завершения сеанса связи абонента или до обнуления средств на предварительно оплаченном счете абонента. 2. Способ по п.1, в котором системному серверу не требуется взаимодействовать с MSC для удостоверения в том, что первоначальный счет с предварительной или последующей оплатой не дебетуется,при этом способ содержит ввод абонентом вызываемого телефонного номера меню USSD, а также этапы,на которых посылают запрос в системный сервер; посредством системного сервера выполняют запрашиваемый вызов и посредством системного сервера звонят назад абоненту и связывают эти два вызова; посредством системного сервера уменьшают остаток на предварительно оплаченном счете в масштабе реального времени по тарифам для сетевых вызовов. 3. Способ по п.1 или 2, в котором абонент может осуществить доступ к личной адресной книге контактов мобильного телефона, используя системный сервер, и осуществить вызов в отношении контакта из его адресной книги, при этом происходит уменьшение остатка на его предварительно оплаченном счете по тарифам для сетевых вызовов. 4. Способ по п.1 или 2, в котором абонент может осуществить вызов для доступа к адресованным ему сообщениям речевой почты, при этом происходит уменьшение остатка на его предварительно оплаченном счете по тарифам для сетевых вызовов. 5. Способ по п.1 или 2, в котором упомянутая сеть базируется на протоколе передачи с управлением потоками данных (SCTP). 6. Способ по п.1 или 2, в котором упомянутый запрос принимается посредством службы коротких сообщений (SMS) или двухтонального многочастотного набора (DTMF), или посредством Интернетбраузера, использующего протокол беспроводных приложений (WAP), или посредством Интернетбраузера, использующего протокол HTTP. 7. Способ по п.1 или 2, в котором упомянутый запрос осуществляется из приложения комплекта поддержки SIM-карты (STK). 8. Сервер для совместно используемых мобильных телефонов, содержащий сетевой интерфейс, выполненный с возможностью осуществлять связь по меньшей мере с одним центром коммутации; принимать с мобильного телефона строку сообщения неструктурированных дополнительных сервисных данных (USSD) с запросом активации сервиса совместной работы с мобильным телефоном; принимать с мобильного телефона запрос доступа к учетной записи абонента, содержащий строку сообщения USSD, включающую в себя персональный телефонный номер абонента; контроллер для обеспечения возможности персонифицированного совместного использования мобильного телефона с использованием сообщения USSD, при этом контроллер выполнен с возможностью временно блокировать по упомянутому запросу активации сервиса доступ к сервисам с мобильного телефона и биллинг этих сервисов по учетной записи владельца мобильного телефона посредством взаимодействия с центром коммутации мобильной связи (MSC); посылать на мобильный телефон по упомянутому запросу доступа к учетной записи абонента запрос пароля доступа; аутентифицировать абонента по паролю, посылать на мобильный телефон персонифицированное меню USSD для ввода вызываемого номера; соединяться с вызываемым номером, чтобы осуществить вызов в сеансе связи абонента, путем взаимодействия с MSC; уменьшать остаток на предварительно оплаченном счете абонента в масштабе реального времени по тарифам для сетевых вызовов, до завершения сеанса связи абонента или до обнуления средств на предварительно оплаченном счете абонента. 9. Сервер по п.8, в котором контроллер дополнительно выполнен с возможностью, при упомянутом осуществлении вызова, звонить назад абоненту и связывать эти два вызова. 10. Машиночитаемый носитель, на котором записана компьютерная программа, содержащая средства кода, приспособленные для выполнения этапов способа по любому одному из пп.1-7 при исполнении этой программы на компьютере.
