Номер патента: 18410

Опубликовано: 30.07.2013

Автор: Сакагути Сатору

Скачать PDF файл.

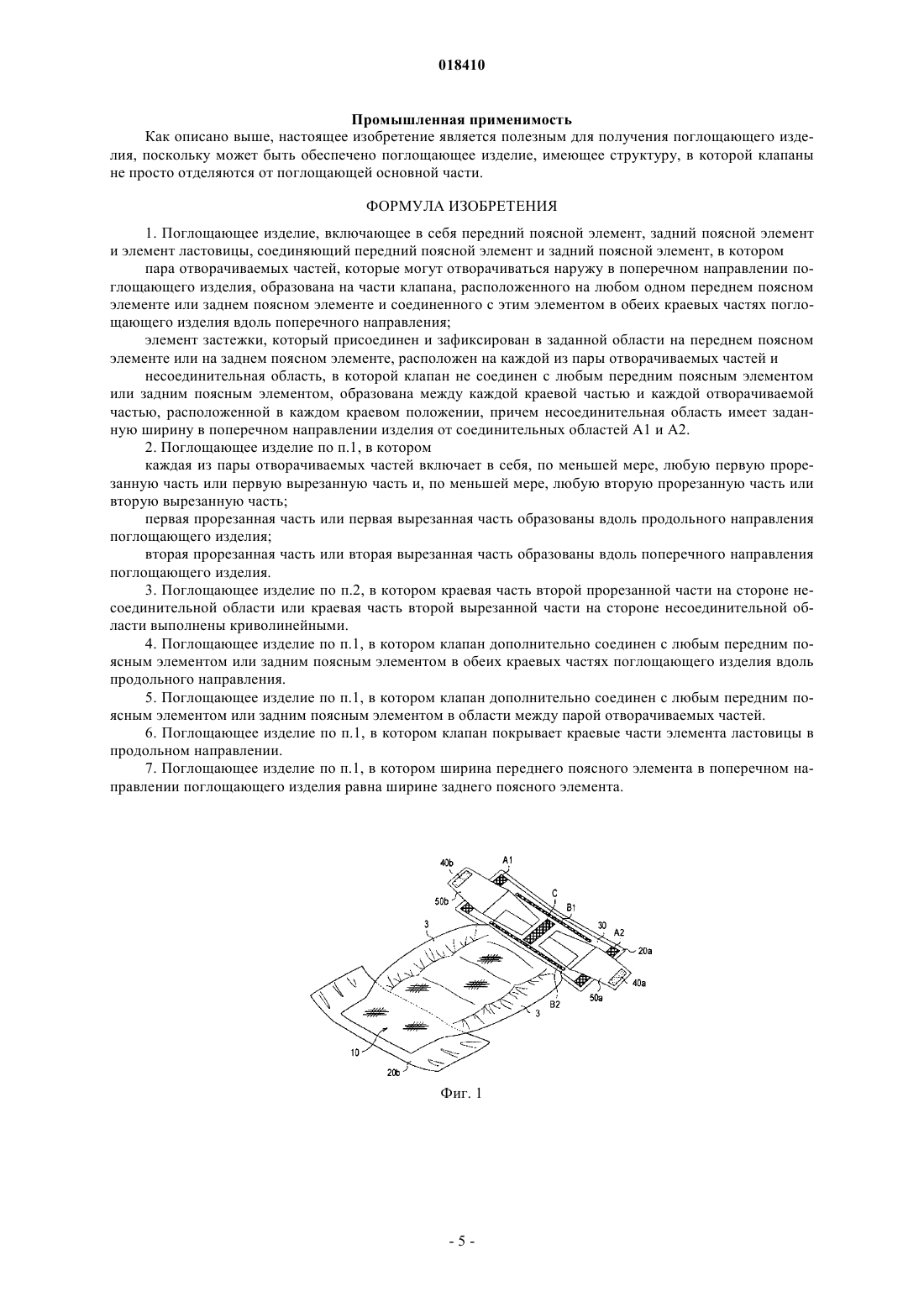

Формула / Реферат

1. Поглощающее изделие, включающее в себя передний поясной элемент, задний поясной элемент и элемент ластовицы, соединяющий передний поясной элемент и задний поясной элемент, в котором

пара отворачиваемых частей, которые могут отворачиваться наружу в поперечном направлении поглощающего изделия, образована на части клапана, расположенного на любом одном переднем поясном элементе или заднем поясном элементе и соединенного с этим элементом в обеих краевых частях поглощающего изделия вдоль поперечного направления;

элемент застежки, который присоединен и зафиксирован в заданной области на переднем поясном элементе или на заднем поясном элементе, расположен на каждой из пары отворачиваемых частей и

несоединительная область, в которой клапан не соединен с любым передним поясным элементом или задним поясным элементом, образована между каждой краевой частью и каждой отворачиваемой частью, расположенной в каждом краевом положении, причем несоединительная область имеет заданную ширину в поперечном направлении изделия от соединительных областей A1 и A2.

2. Поглощающее изделие по п.1, в котором

каждая из пары отворачиваемых частей включает в себя, по меньшей мере, любую первую прорезанную часть или первую вырезанную часть и, по меньшей мере, любую вторую прорезанную часть или вторую вырезанную часть;

первая прорезанная часть или первая вырезанная часть образованы вдоль продольного направления поглощающего изделия;

вторая прорезанная часть или вторая вырезанная часть образованы вдоль поперечного направления поглощающего изделия.

3. Поглощающее изделие по п.2, в котором краевая часть второй прорезанной части на стороне несоединительной области или краевая часть второй вырезанной части на стороне несоединительной области выполнены криволинейными.

4. Поглощающее изделие по п.1, в котором клапан дополнительно соединен с любым передним поясным элементом или задним поясным элементом в обеих краевых частях поглощающего изделия вдоль продольного направления.

5. Поглощающее изделие по п.1, в котором клапан дополнительно соединен с любым передним поясным элементом или задним поясным элементом в области между парой отворачиваемых частей.

6. Поглощающее изделие по п.1, в котором клапан покрывает краевые части элемента ластовицы в продольном направлении.

7. Поглощающее изделие по п.1, в котором ширина переднего поясного элемента в поперечном направлении поглощающего изделия равна ширине заднего поясного элемента.

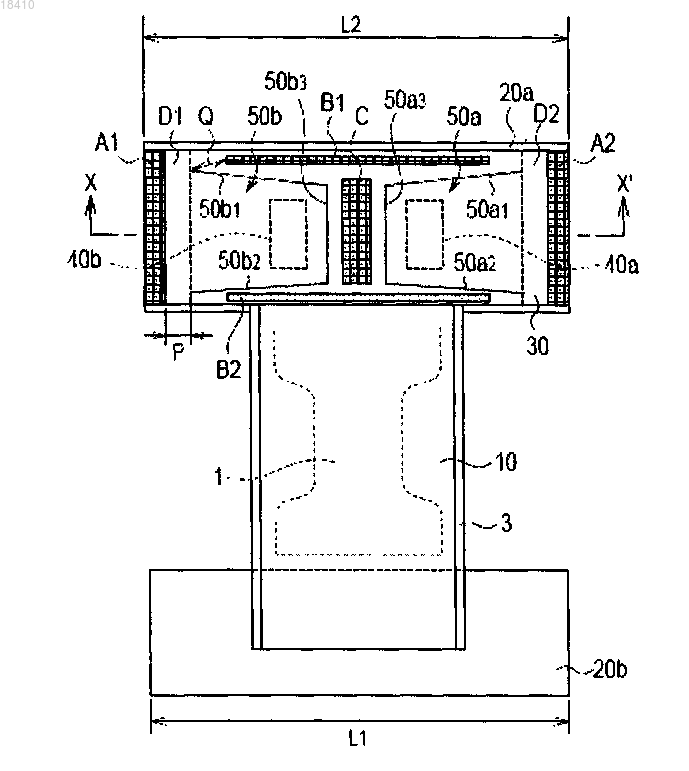

Рисунок 1

Текст

Смотреть все

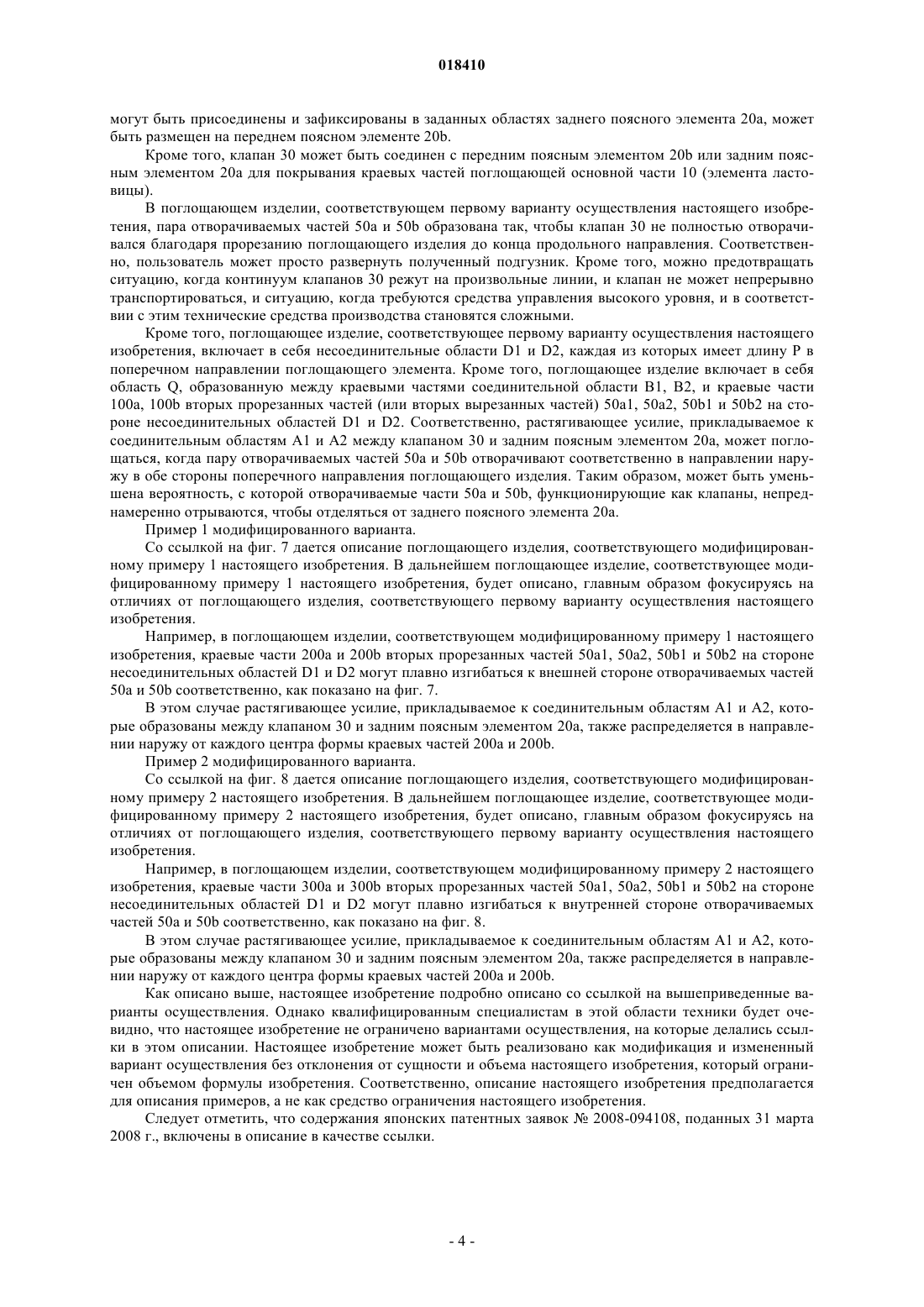

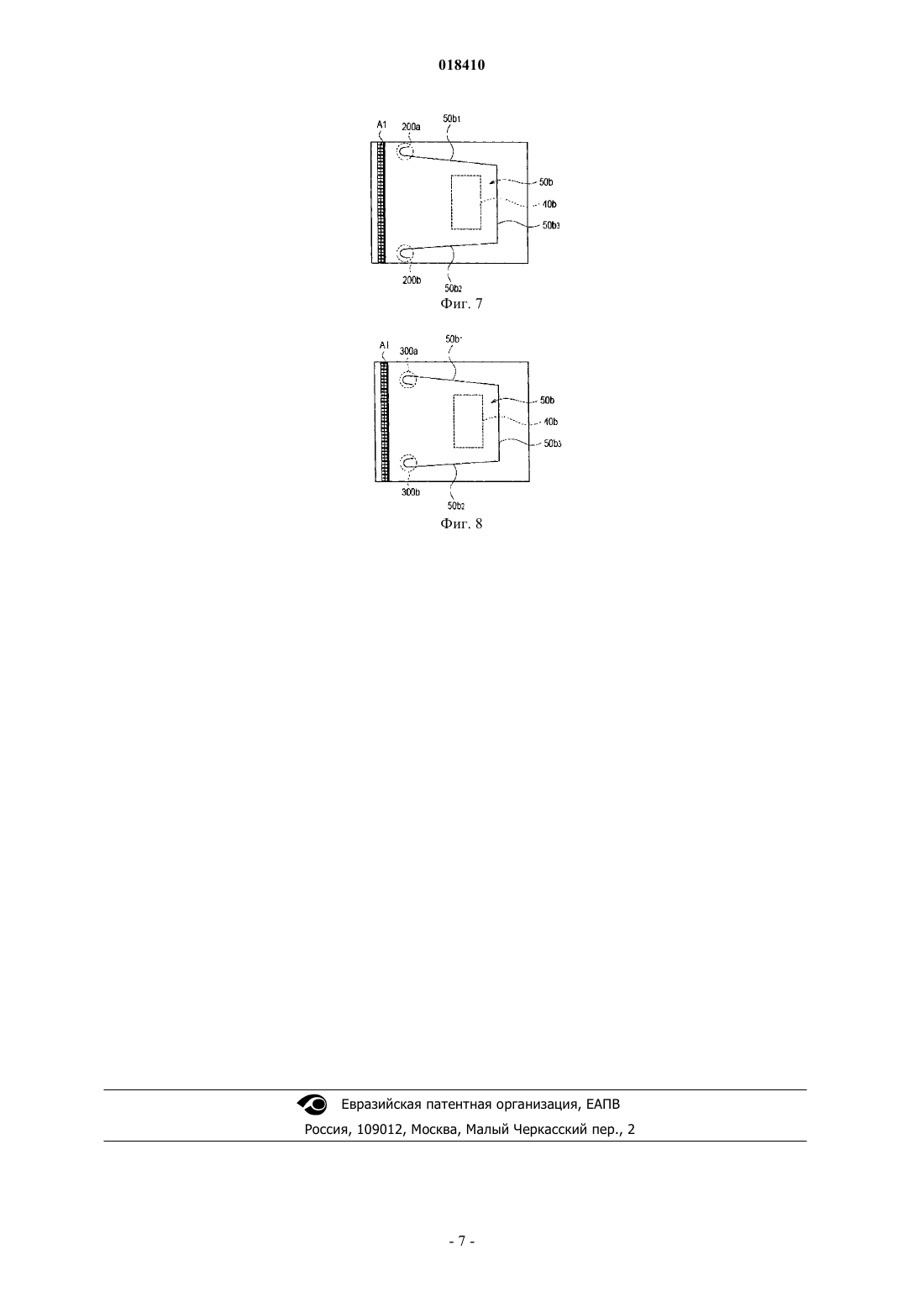

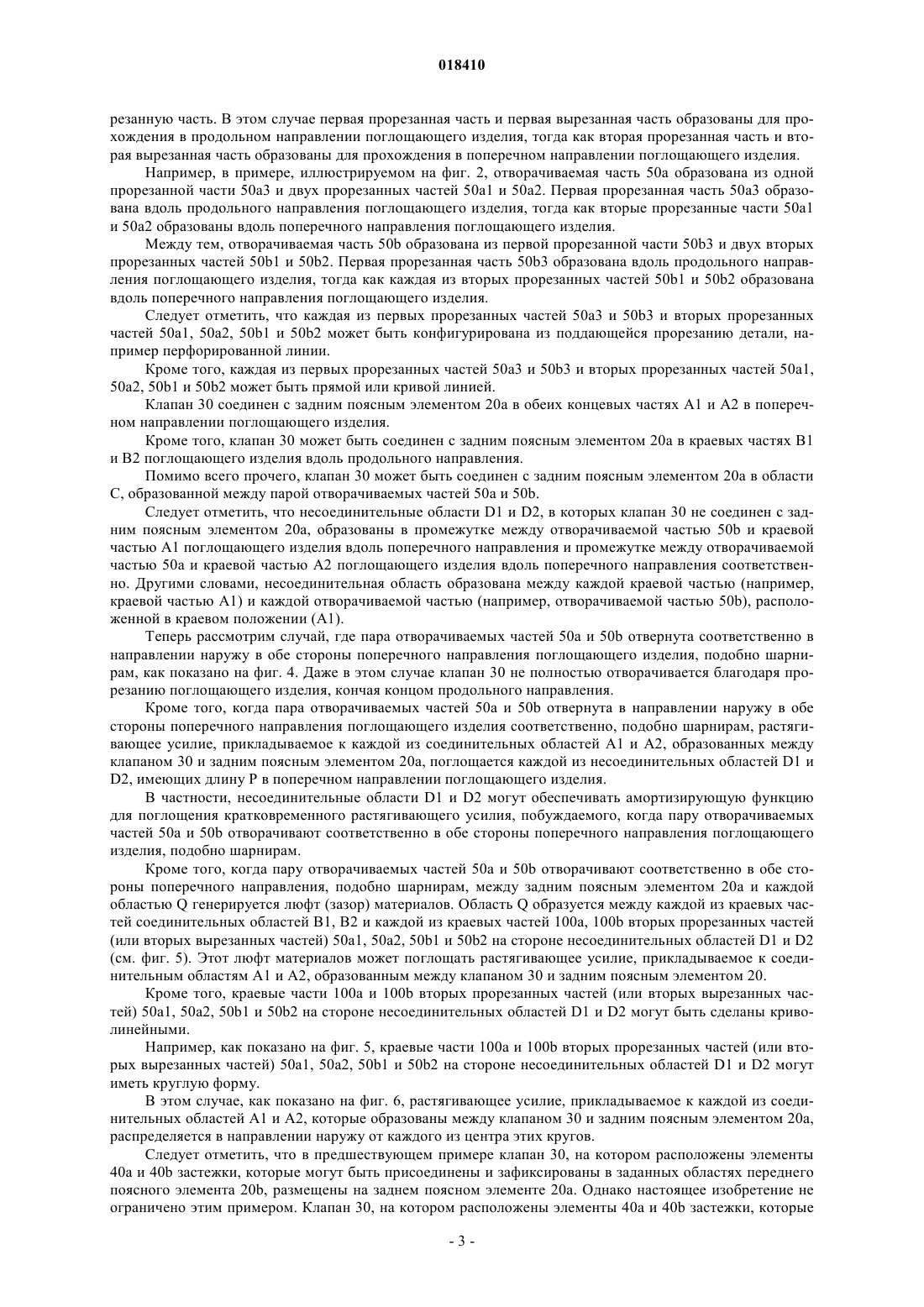

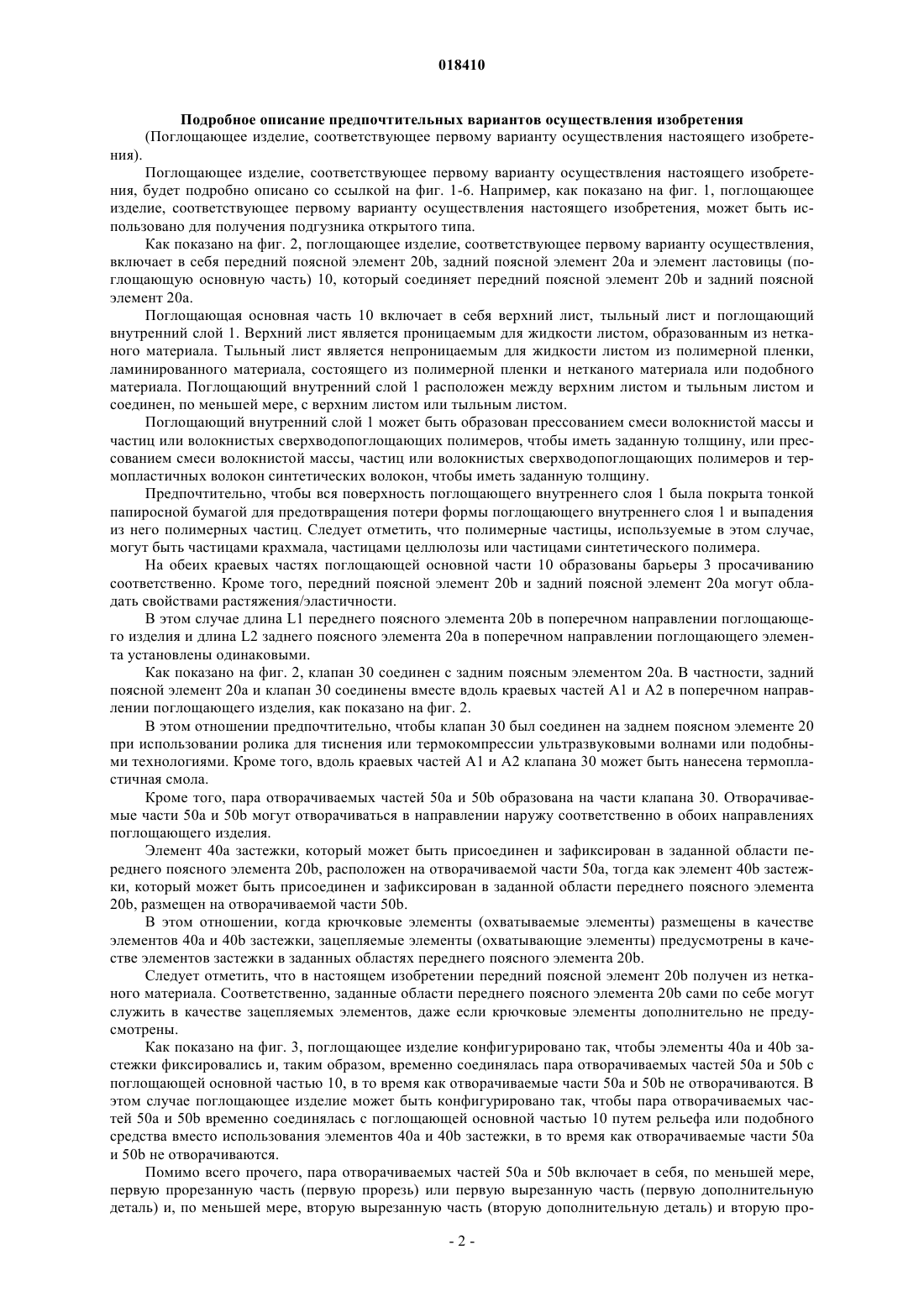

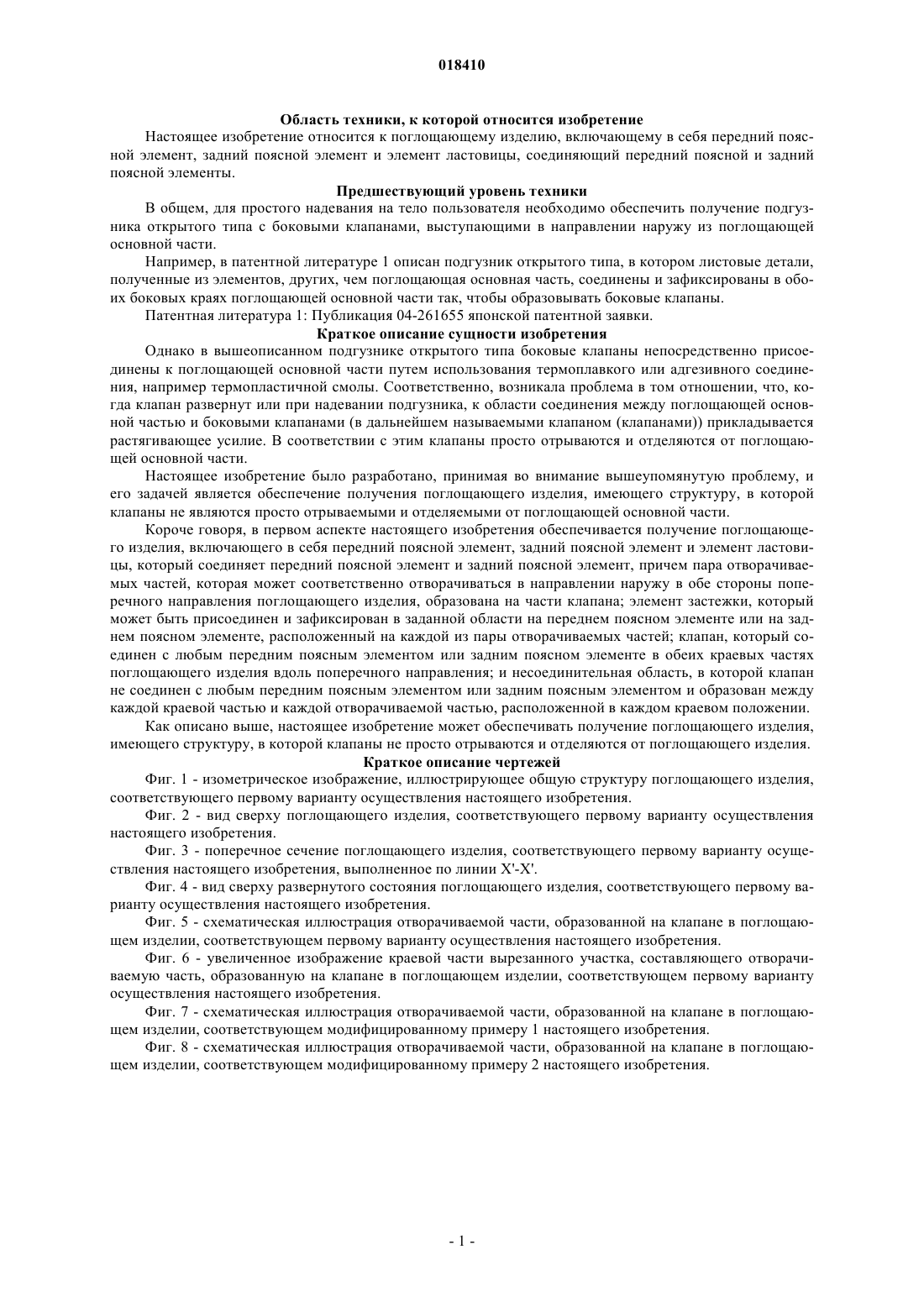

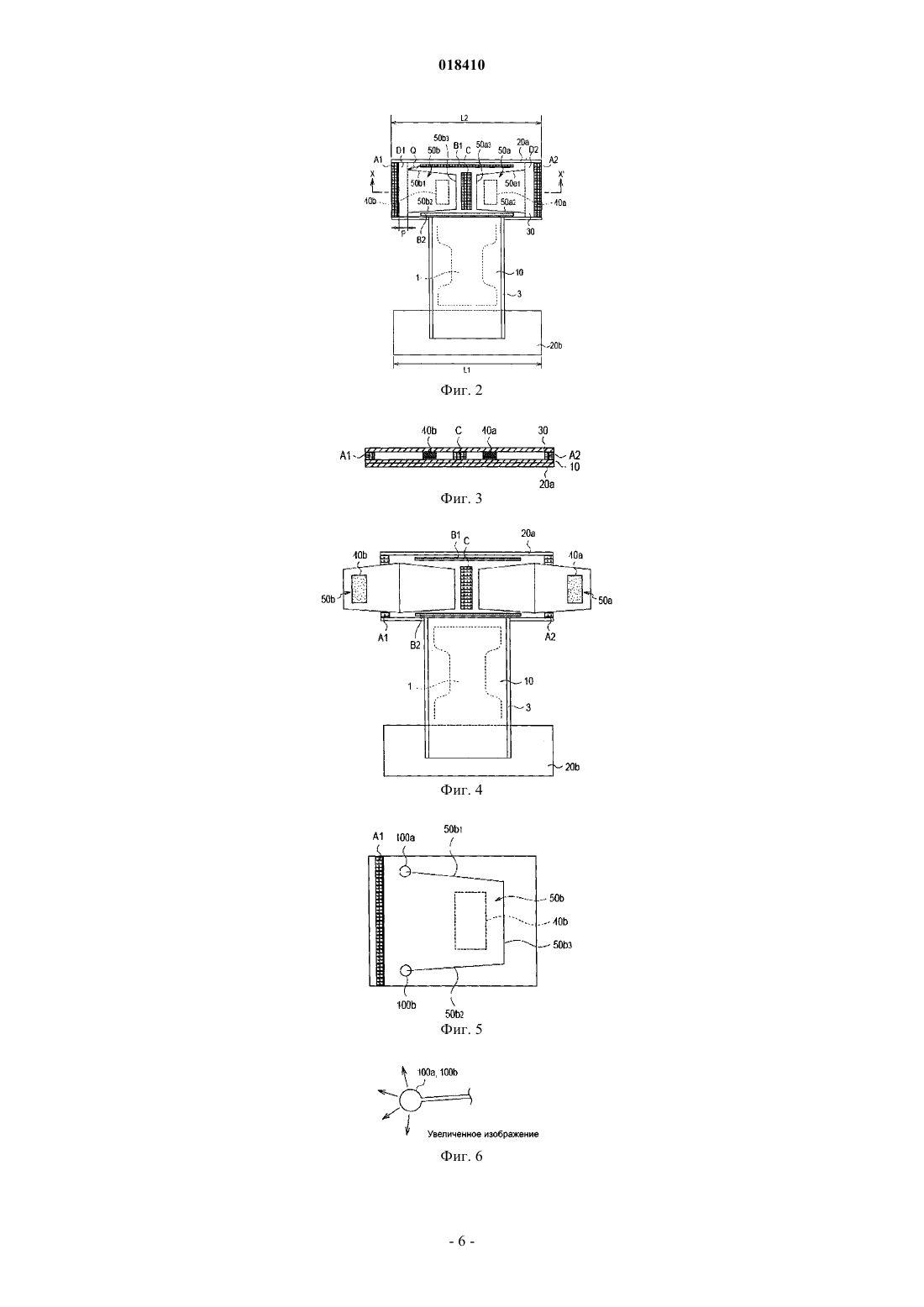

Поглощающее изделие, включающее в себя передний поясной элемент, задний поясной элемент и элемент ластовицы, соединяющий передний поясной элемент и задний поясной элемент,в котором пара отворачиваемых частей, которые могут отворачиваться наружу в поперечном направлении поглощающего изделия, образованы на части клапана, который расположен на любом одном переднем поясном элементе или заднем поясном элементе и соединен с этим элементом в обеих краевых частях поглощающего изделия вдоль поперечного направления, и элемент застежки, который присоединен и зафиксирован в заданной области на переднем поясном элементе или на заднем поясном элементе, расположен на каждой из пары отворачиваемых частей, а несоединительная область, в которой клапан не соединен с любым передним поясным элементом или задним поясным элементом, образована между каждой краевой частью и каждой отворачиваемой частью, расположенной в каждом краевом положении, причем несоединительная область имеет заданную ширину в поперечном направлении от соединительных областей A1 и A2. Область техники, к которой относится изобретение Настоящее изобретение относится к поглощающему изделию, включающему в себя передний поясной элемент, задний поясной элемент и элемент ластовицы, соединяющий передний поясной и задний поясной элементы. Предшествующий уровень техники В общем, для простого надевания на тело пользователя необходимо обеспечить получение подгузника открытого типа с боковыми клапанами, выступающими в направлении наружу из поглощающей основной части. Например, в патентной литературе 1 описан подгузник открытого типа, в котором листовые детали,полученные из элементов, других, чем поглощающая основная часть, соединены и зафиксированы в обоих боковых краях поглощающей основной части так, чтобы образовывать боковые клапаны. Патентная литература 1: Публикация 04-261655 японской патентной заявки. Краткое описание сущности изобретения Однако в вышеописанном подгузнике открытого типа боковые клапаны непосредственно присоединены к поглощающей основной части путем использования термоплавкого или адгезивного соединения, например термопластичной смолы. Соответственно, возникала проблема в том отношении, что, когда клапан развернут или при надевании подгузника, к области соединения между поглощающей основной частью и боковыми клапанами (в дальнейшем называемыми клапаном (клапанами прикладывается растягивающее усилие. В соответствии с этим клапаны просто отрываются и отделяются от поглощающей основной части. Настоящее изобретение было разработано, принимая во внимание вышеупомянутую проблему, и его задачей является обеспечение получения поглощающего изделия, имеющего структуру, в которой клапаны не являются просто отрываемыми и отделяемыми от поглощающей основной части. Короче говоря, в первом аспекте настоящего изобретения обеспечивается получение поглощающего изделия, включающего в себя передний поясной элемент, задний поясной элемент и элемент ластовицы, который соединяет передний поясной элемент и задний поясной элемент, причем пара отворачиваемых частей, которая может соответственно отворачиваться в направлении наружу в обе стороны поперечного направления поглощающего изделия, образована на части клапана; элемент застежки, который может быть присоединен и зафиксирован в заданной области на переднем поясном элементе или на заднем поясном элементе, расположенный на каждой из пары отворачиваемых частей; клапан, который соединен с любым передним поясным элементом или задним поясном элементе в обеих краевых частях поглощающего изделия вдоль поперечного направления; и несоединительная область, в которой клапан не соединен с любым передним поясным элементом или задним поясным элементом и образован между каждой краевой частью и каждой отворачиваемой частью, расположенной в каждом краевом положении. Как описано выше, настоящее изобретение может обеспечивать получение поглощающего изделия,имеющего структуру, в которой клапаны не просто отрываются и отделяются от поглощающего изделия. Краткое описание чертежей Фиг. 1 - изометрическое изображение, иллюстрирующее общую структуру поглощающего изделия,соответствующего первому варианту осуществления настоящего изобретения. Фиг. 2 - вид сверху поглощающего изделия, соответствующего первому варианту осуществления настоящего изобретения. Фиг. 3 - поперечное сечение поглощающего изделия, соответствующего первому варианту осуществления настоящего изобретения, выполненное по линии Х'-Х'. Фиг. 4 - вид сверху развернутого состояния поглощающего изделия, соответствующего первому варианту осуществления настоящего изобретения. Фиг. 5 - схематическая иллюстрация отворачиваемой части, образованной на клапане в поглощающем изделии, соответствующем первому варианту осуществления настоящего изобретения. Фиг. 6 - увеличенное изображение краевой части вырезанного участка, составляющего отворачиваемую часть, образованную на клапане в поглощающем изделии, соответствующем первому варианту осуществления настоящего изобретения. Фиг. 7 - схематическая иллюстрация отворачиваемой части, образованной на клапане в поглощающем изделии, соответствующем модифицированному примеру 1 настоящего изобретения. Фиг. 8 - схематическая иллюстрация отворачиваемой части, образованной на клапане в поглощающем изделии, соответствующем модифицированному примеру 2 настоящего изобретения. Подробное описание предпочтительных вариантов осуществления изобретения(Поглощающее изделие, соответствующее первому варианту осуществления настоящего изобретения). Поглощающее изделие, соответствующее первому варианту осуществления настоящего изобретения, будет подробно описано со ссылкой на фиг. 1-6. Например, как показано на фиг. 1, поглощающее изделие, соответствующее первому варианту осуществления настоящего изобретения, может быть использовано для получения подгузника открытого типа. Как показано на фиг. 2, поглощающее изделие, соответствующее первому варианту осуществления,включает в себя передний поясной элемент 20b, задний поясной элемент 20a и элемент ластовицы (поглощающую основную часть) 10, который соединяет передний поясной элемент 20b и задний поясной элемент 20a. Поглощающая основная часть 10 включает в себя верхний лист, тыльный лист и поглощающий внутренний слой 1. Верхний лист является проницаемым для жидкости листом, образованным из нетканого материала. Тыльный лист является непроницаемым для жидкости листом из полимерной пленки,ламинированного материала, состоящего из полимерной пленки и нетканого материала или подобного материала. Поглощающий внутренний слой 1 расположен между верхним листом и тыльным листом и соединен, по меньшей мере, с верхним листом или тыльным листом. Поглощающий внутренний слой 1 может быть образован прессованием смеси волокнистой массы и частиц или волокнистых сверхводопоглощающих полимеров, чтобы иметь заданную толщину, или прессованием смеси волокнистой массы, частиц или волокнистых сверхводопоглощающих полимеров и термопластичных волокон синтетических волокон, чтобы иметь заданную толщину. Предпочтительно, чтобы вся поверхность поглощающего внутреннего слоя 1 была покрыта тонкой папиросной бумагой для предотвращения потери формы поглощающего внутреннего слоя 1 и выпадения из него полимерных частиц. Следует отметить, что полимерные частицы, используемые в этом случае,могут быть частицами крахмала, частицами целлюлозы или частицами синтетического полимера. На обеих краевых частях поглощающей основной части 10 образованы барьеры 3 просачиванию соответственно. Кроме того, передний поясной элемент 20b и задний поясной элемент 20a могут обладать свойствами растяжения/эластичности. В этом случае длина L1 переднего поясного элемента 20b в поперечном направлении поглощающего изделия и длина L2 заднего поясного элемента 20a в поперечном направлении поглощающего элемента установлены одинаковыми. Как показано на фиг. 2, клапан 30 соединен с задним поясным элементом 20a. В частности, задний поясной элемент 20a и клапан 30 соединены вместе вдоль краевых частей A1 и A2 в поперечном направлении поглощающего изделия, как показано на фиг. 2. В этом отношении предпочтительно, чтобы клапан 30 был соединен на заднем поясном элементе 20 при использовании ролика для тиснения или термокомпрессии ультразвуковыми волнами или подобными технологиями. Кроме того, вдоль краевых частей A1 и A2 клапана 30 может быть нанесена термопластичная смола. Кроме того, пара отворачиваемых частей 50a и 50b образована на части клапана 30. Отворачиваемые части 50a и 50b могут отворачиваться в направлении наружу соответственно в обоих направлениях поглощающего изделия. Элемент 40a застежки, который может быть присоединен и зафиксирован в заданной области переднего поясного элемента 20b, расположен на отворачиваемой части 50a, тогда как элемент 40b застежки, который может быть присоединен и зафиксирован в заданной области переднего поясного элемента 20b, размещен на отворачиваемой части 50b. В этом отношении, когда крючковые элементы (охватываемые элементы) размещены в качестве элементов 40a и 40b застежки, зацепляемые элементы (охватывающие элементы) предусмотрены в качестве элементов застежки в заданных областях переднего поясного элемента 20b. Следует отметить, что в настоящем изобретении передний поясной элемент 20b получен из нетканого материала. Соответственно, заданные области переднего поясного элемента 20b сами по себе могут служить в качестве зацепляемых элементов, даже если крючковые элементы дополнительно не предусмотрены. Как показано на фиг. 3, поглощающее изделие конфигурировано так, чтобы элементы 40a и 40b застежки фиксировались и, таким образом, временно соединялась пара отворачиваемых частей 50a и 50b с поглощающей основной частью 10, в то время как отворачиваемые части 50a и 50b не отворачиваются. В этом случае поглощающее изделие может быть конфигурировано так, чтобы пара отворачиваемых частей 50a и 50b временно соединялась с поглощающей основной частью 10 путем рельефа или подобного средства вместо использования элементов 40a и 40b застежки, в то время как отворачиваемые части 50a и 50b не отворачиваются. Помимо всего прочего, пара отворачиваемых частей 50a и 50b включает в себя, по меньшей мере,первую прорезанную часть (первую прорезь) или первую вырезанную часть (первую дополнительную деталь) и, по меньшей мере, вторую вырезанную часть (вторую дополнительную деталь) и вторую про-2 018410 резанную часть. В этом случае первая прорезанная часть и первая вырезанная часть образованы для прохождения в продольном направлении поглощающего изделия, тогда как вторая прорезанная часть и вторая вырезанная часть образованы для прохождения в поперечном направлении поглощающего изделия. Например, в примере, иллюстрируемом на фиг. 2, отворачиваемая часть 50a образована из одной прорезанной части 50a3 и двух прорезанных частей 50a1 и 50a2. Первая прорезанная часть 50a3 образована вдоль продольного направления поглощающего изделия, тогда как вторые прорезанные части 50a1 и 50a2 образованы вдоль поперечного направления поглощающего изделия. Между тем, отворачиваемая часть 50b образована из первой прорезанной части 50b3 и двух вторых прорезанных частей 50b1 и 50b2. Первая прорезанная часть 50b3 образована вдоль продольного направления поглощающего изделия, тогда как каждая из вторых прорезанных частей 50b1 и 50b2 образована вдоль поперечного направления поглощающего изделия. Следует отметить, что каждая из первых прорезанных частей 50a3 и 50b3 и вторых прорезанных частей 50a1, 50a2, 50b1 и 50b2 может быть конфигурирована из поддающейся прорезанию детали, например перфорированной линии. Кроме того, каждая из первых прорезанных частей 50a3 и 50b3 и вторых прорезанных частей 50a1,50a2, 50b1 и 50b2 может быть прямой или кривой линией. Клапан 30 соединен с задним поясным элементом 20a в обеих концевых частях A1 и A2 в поперечном направлении поглощающего изделия. Кроме того, клапан 30 может быть соединен с задним поясным элементом 20a в краевых частях B1 и B2 поглощающего изделия вдоль продольного направления. Помимо всего прочего, клапан 30 может быть соединен с задним поясным элементом 20a в области С, образованной между парой отворачиваемых частей 50a и 50b. Следует отметить, что несоединительные области D1 и D2, в которых клапан 30 не соединен с задним поясным элементом 20a, образованы в промежутке между отворачиваемой частью 50b и краевой частью A1 поглощающего изделия вдоль поперечного направления и промежутке между отворачиваемой частью 50a и краевой частью A2 поглощающего изделия вдоль поперечного направления соответственно. Другими словами, несоединительная область образована между каждой краевой частью (например,краевой частью A1) и каждой отворачиваемой частью (например, отворачиваемой частью 50b), расположенной в краевом положении (A1). Теперь рассмотрим случай, где пара отворачиваемых частей 50a и 50b отвернута соответственно в направлении наружу в обе стороны поперечного направления поглощающего изделия, подобно шарнирам, как показано на фиг. 4. Даже в этом случае клапан 30 не полностью отворачивается благодаря прорезанию поглощающего изделия, кончая концом продольного направления. Кроме того, когда пара отворачиваемых частей 50a и 50b отвернута в направлении наружу в обе стороны поперечного направления поглощающего изделия соответственно, подобно шарнирам, растягивающее усилие, прикладываемое к каждой из соединительных областей A1 и A2, образованных между клапаном 30 и задним поясным элементом 20a, поглощается каждой из несоединительных областей D1 иD2, имеющих длину P в поперечном направлении поглощающего изделия. В частности, несоединительные области D1 и D2 могут обеспечивать амортизирующую функцию для поглощения кратковременного растягивающего усилия, побуждаемого, когда пару отворачиваемых частей 50a и 50b отворачивают соответственно в обе стороны поперечного направления поглощающего изделия, подобно шарнирам. Кроме того, когда пару отворачиваемых частей 50a и 50b отворачивают соответственно в обе стороны поперечного направления, подобно шарнирам, между задним поясным элементом 20a и каждой областью Q генерируется люфт (зазор) материалов. Область Q образуется между каждой из краевых частей соединительных областей B1, B2 и каждой из краевых частей 100a, 100b вторых прорезанных частей(или вторых вырезанных частей) 50a1, 50a2, 50b1 и 50b2 на стороне несоединительных областей D1 и D2(см. фиг. 5). Этот люфт материалов может поглощать растягивающее усилие, прикладываемое к соединительным областям A1 и A2, образованным между клапаном 30 и задним поясным элементом 20. Кроме того, краевые части 100a и 100b вторых прорезанных частей (или вторых вырезанных частей) 50a1, 50a2, 50b1 и 50b2 на стороне несоединительных областей D1 и D2 могут быть сделаны криволинейными. Например, как показано на фиг. 5, краевые части 100a и 100b вторых прорезанных частей (или вторых вырезанных частей) 50a1, 50a2, 50b1 и 50b2 на стороне несоединительных областей D1 и D2 могут иметь круглую форму. В этом случае, как показано на фиг. 6, растягивающее усилие, прикладываемое к каждой из соединительных областей A1 и A2, которые образованы между клапаном 30 и задним поясным элементом 20a,распределяется в направлении наружу от каждого из центра этих кругов. Следует отметить, что в предшествующем примере клапан 30, на котором расположены элементы 40a и 40b застежки, которые могут быть присоединены и зафиксированы в заданных областях переднего поясного элемента 20b, размещены на заднем поясном элементе 20a. Однако настоящее изобретение не ограничено этим примером. Клапан 30, на котором расположены элементы 40a и 40b застежки, которые могут быть присоединены и зафиксированы в заданных областях заднего поясного элемента 20a, может быть размещен на переднем поясном элементе 20b. Кроме того, клапан 30 может быть соединен с передним поясным элементом 20b или задним поясным элементом 20a для покрывания краевых частей поглощающей основной части 10 (элемента ластовицы). В поглощающем изделии, соответствующем первому варианту осуществления настоящего изобретения, пара отворачиваемых частей 50a и 50b образована так, чтобы клапан 30 не полностью отворачивался благодаря прорезанию поглощающего изделия до конца продольного направления. Соответственно, пользователь может просто развернуть полученный подгузник. Кроме того, можно предотвращать ситуацию, когда континуум клапанов 30 режут на произвольные линии, и клапан не может непрерывно транспортироваться, и ситуацию, когда требуются средства управления высокого уровня, и в соответствии с этим технические средства производства становятся сложными. Кроме того, поглощающее изделие, соответствующее первому варианту осуществления настоящего изобретения, включает в себя несоединительные области D1 и D2, каждая из которых имеет длину Р в поперечном направлении поглощающего элемента. Кроме того, поглощающее изделие включает в себя область Q, образованную между краевыми частями соединительной области B1, B2, и краевые части 100a, 100b вторых прорезанных частей (или вторых вырезанных частей) 50a1, 50a2, 50b1 и 50b2 на стороне несоединительных областей D1 и D2. Соответственно, растягивающее усилие, прикладываемое к соединительным областям A1 и A2 между клапаном 30 и задним поясным элементом 20a, может поглощаться, когда пару отворачиваемых частей 50a и 50b отворачивают соответственно в направлении наружу в обе стороны поперечного направления поглощающего изделия. Таким образом, может быть уменьшена вероятность, с которой отворачиваемые части 50a и 50b, функционирующие как клапаны, непреднамеренно отрываются, чтобы отделяться от заднего поясного элемента 20a. Пример 1 модифицированного варианта. Со ссылкой на фиг. 7 дается описание поглощающего изделия, соответствующего модифицированному примеру 1 настоящего изобретения. В дальнейшем поглощающее изделие, соответствующее модифицированному примеру 1 настоящего изобретения, будет описано, главным образом фокусируясь на отличиях от поглощающего изделия, соответствующего первому варианту осуществления настоящего изобретения. Например, в поглощающем изделии, соответствующем модифицированному примеру 1 настоящего изобретения, краевые части 200a и 200b вторых прорезанных частей 50a1, 50a2, 50b1 и 50b2 на стороне несоединительных областей D1 и D2 могут плавно изгибаться к внешней стороне отворачиваемых частей 50a и 50b соответственно, как показано на фиг. 7. В этом случае растягивающее усилие, прикладываемое к соединительным областям A1 и A2, которые образованы между клапаном 30 и задним поясным элементом 20a, также распределяется в направлении наружу от каждого центра формы краевых частей 200a и 200b. Пример 2 модифицированного варианта. Со ссылкой на фиг. 8 дается описание поглощающего изделия, соответствующего модифицированному примеру 2 настоящего изобретения. В дальнейшем поглощающее изделие, соответствующее модифицированному примеру 2 настоящего изобретения, будет описано, главным образом фокусируясь на отличиях от поглощающего изделия, соответствующего первому варианту осуществления настоящего изобретения. Например, в поглощающем изделии, соответствующем модифицированному примеру 2 настоящего изобретения, краевые части 300a и 300b вторых прорезанных частей 50a1, 50a2, 50b1 и 50b2 на стороне несоединительных областей D1 и D2 могут плавно изгибаться к внутренней стороне отворачиваемых частей 50a и 50b соответственно, как показано на фиг. 8. В этом случае растягивающее усилие, прикладываемое к соединительным областям A1 и A2, которые образованы между клапаном 30 и задним поясным элементом 20a, также распределяется в направлении наружу от каждого центра формы краевых частей 200a и 200b. Как описано выше, настоящее изобретение подробно описано со ссылкой на вышеприведенные варианты осуществления. Однако квалифицированным специалистам в этой области техники будет очевидно, что настоящее изобретение не ограничено вариантами осуществления, на которые делались ссылки в этом описании. Настоящее изобретение может быть реализовано как модификация и измененный вариант осуществления без отклонения от сущности и объема настоящего изобретения, который ограничен объемом формулы изобретения. Соответственно, описание настоящего изобретения предполагается для описания примеров, а не как средство ограничения настоящего изобретения. Следует отметить, что содержания японских патентных заявок 2008-094108, поданных 31 марта 2008 г., включены в описание в качестве ссылки. Промышленная применимость Как описано выше, настоящее изобретение является полезным для получения поглощающего изделия, поскольку может быть обеспечено поглощающее изделие, имеющее структуру, в которой клапаны не просто отделяются от поглощающей основной части. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Поглощающее изделие, включающее в себя передний поясной элемент, задний поясной элемент и элемент ластовицы, соединяющий передний поясной элемент и задний поясной элемент, в котором пара отворачиваемых частей, которые могут отворачиваться наружу в поперечном направлении поглощающего изделия, образована на части клапана, расположенного на любом одном переднем поясном элементе или заднем поясном элементе и соединенного с этим элементом в обеих краевых частях поглощающего изделия вдоль поперечного направления; элемент застежки, который присоединен и зафиксирован в заданной области на переднем поясном элементе или на заднем поясном элементе, расположен на каждой из пары отворачиваемых частей и несоединительная область, в которой клапан не соединен с любым передним поясным элементом или задним поясным элементом, образована между каждой краевой частью и каждой отворачиваемой частью, расположенной в каждом краевом положении, причем несоединительная область имеет заданную ширину в поперечном направлении изделия от соединительных областей A1 и A2. 2. Поглощающее изделие по п.1, в котором каждая из пары отворачиваемых частей включает в себя, по меньшей мере, любую первую прорезанную часть или первую вырезанную часть и, по меньшей мере, любую вторую прорезанную часть или вторую вырезанную часть; первая прорезанная часть или первая вырезанная часть образованы вдоль продольного направления поглощающего изделия; вторая прорезанная часть или вторая вырезанная часть образованы вдоль поперечного направления поглощающего изделия. 3. Поглощающее изделие по п.2, в котором краевая часть второй прорезанной части на стороне несоединительной области или краевая часть второй вырезанной части на стороне несоединительной области выполнены криволинейными. 4. Поглощающее изделие по п.1, в котором клапан дополнительно соединен с любым передним поясным элементом или задним поясным элементом в обеих краевых частях поглощающего изделия вдоль продольного направления. 5. Поглощающее изделие по п.1, в котором клапан дополнительно соединен с любым передним поясным элементом или задним поясным элементом в области между парой отворачиваемых частей. 6. Поглощающее изделие по п.1, в котором клапан покрывает краевые части элемента ластовицы в продольном направлении. 7. Поглощающее изделие по п.1, в котором ширина переднего поясного элемента в поперечном направлении поглощающего изделия равна ширине заднего поясного элемента.

МПК / Метки

МПК: A61F 13/56, A61F 13/49

Метки: поглощающее, изделие
