Устройство для нанесения зубной пасты на зубную щетку

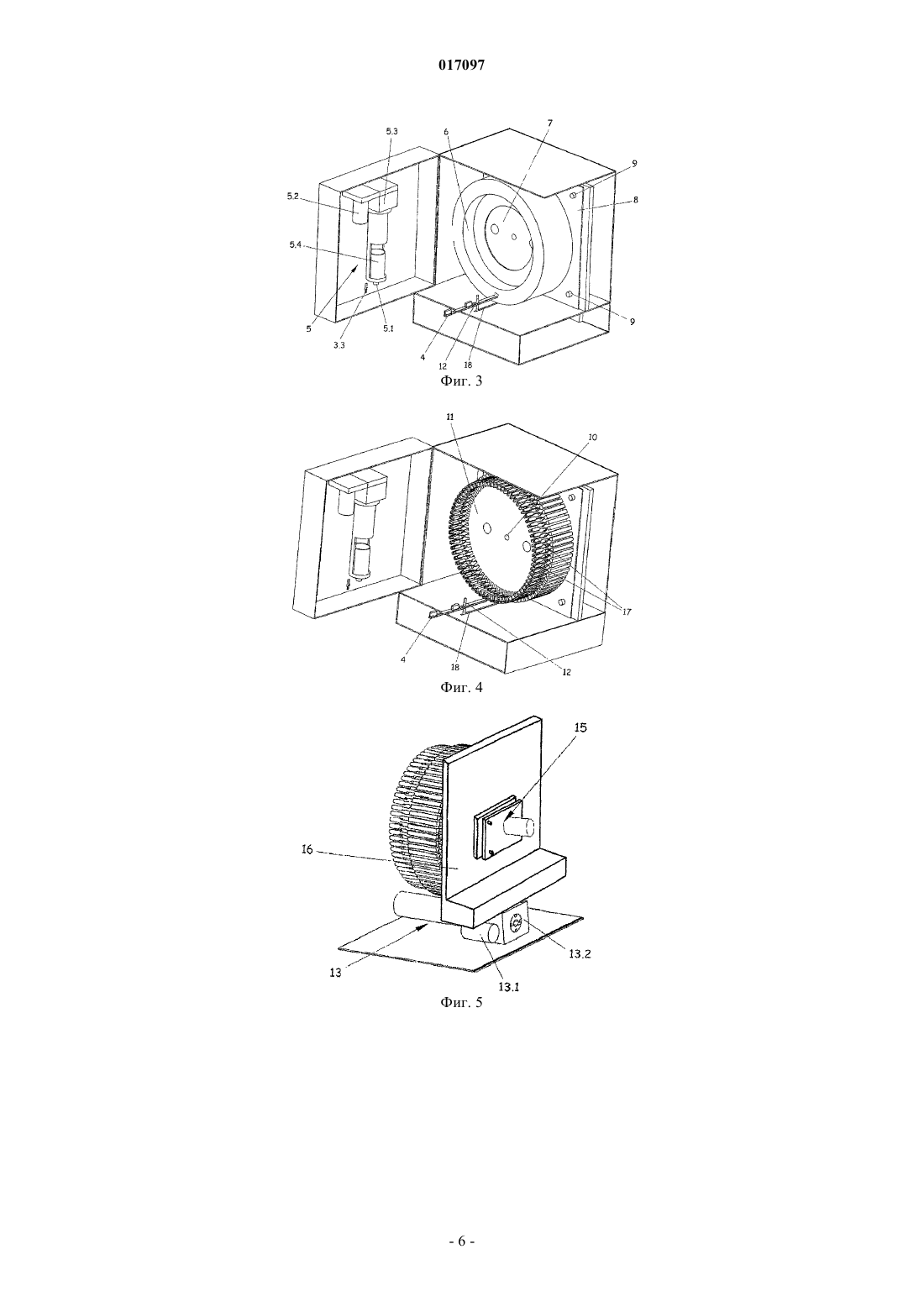

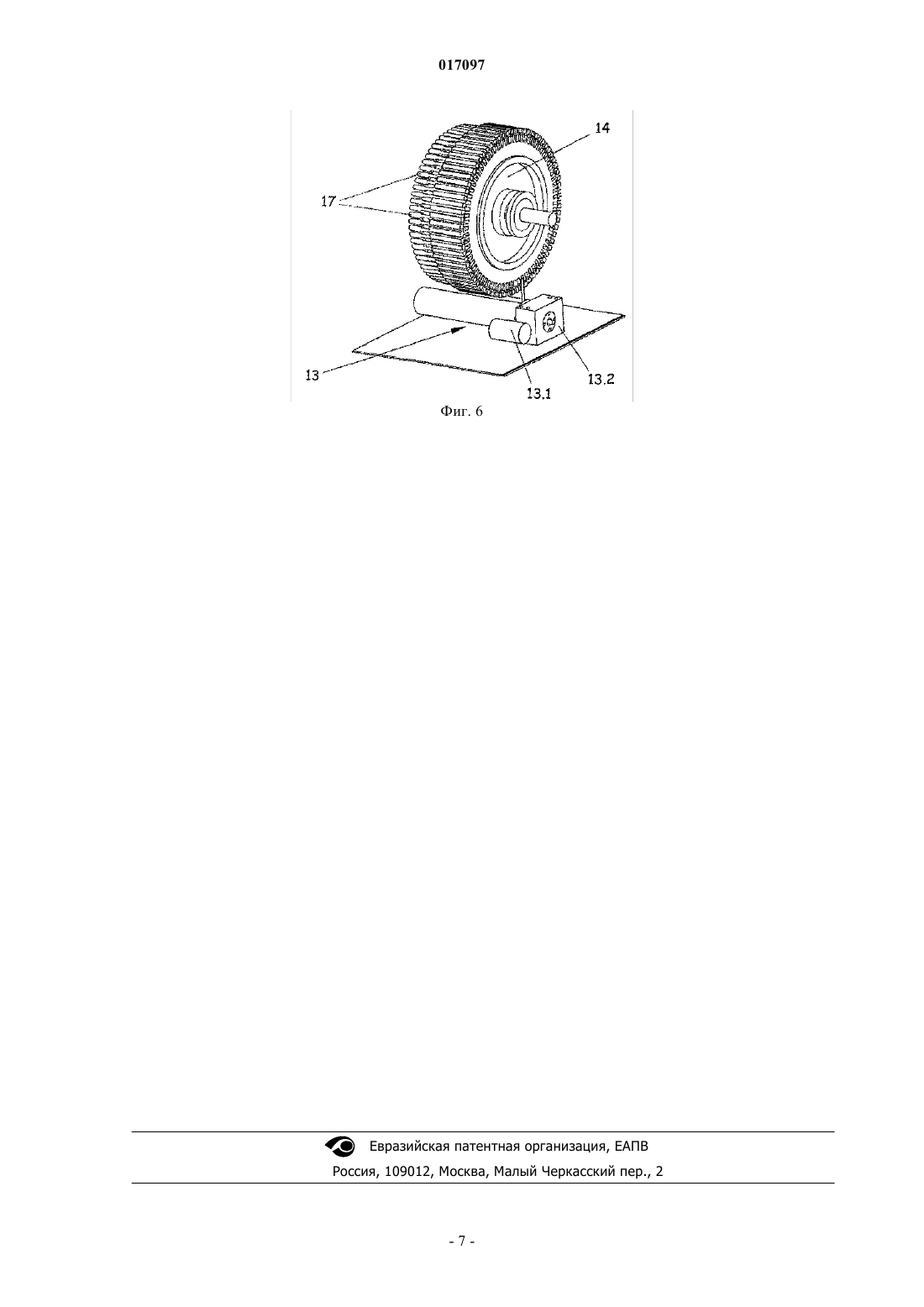

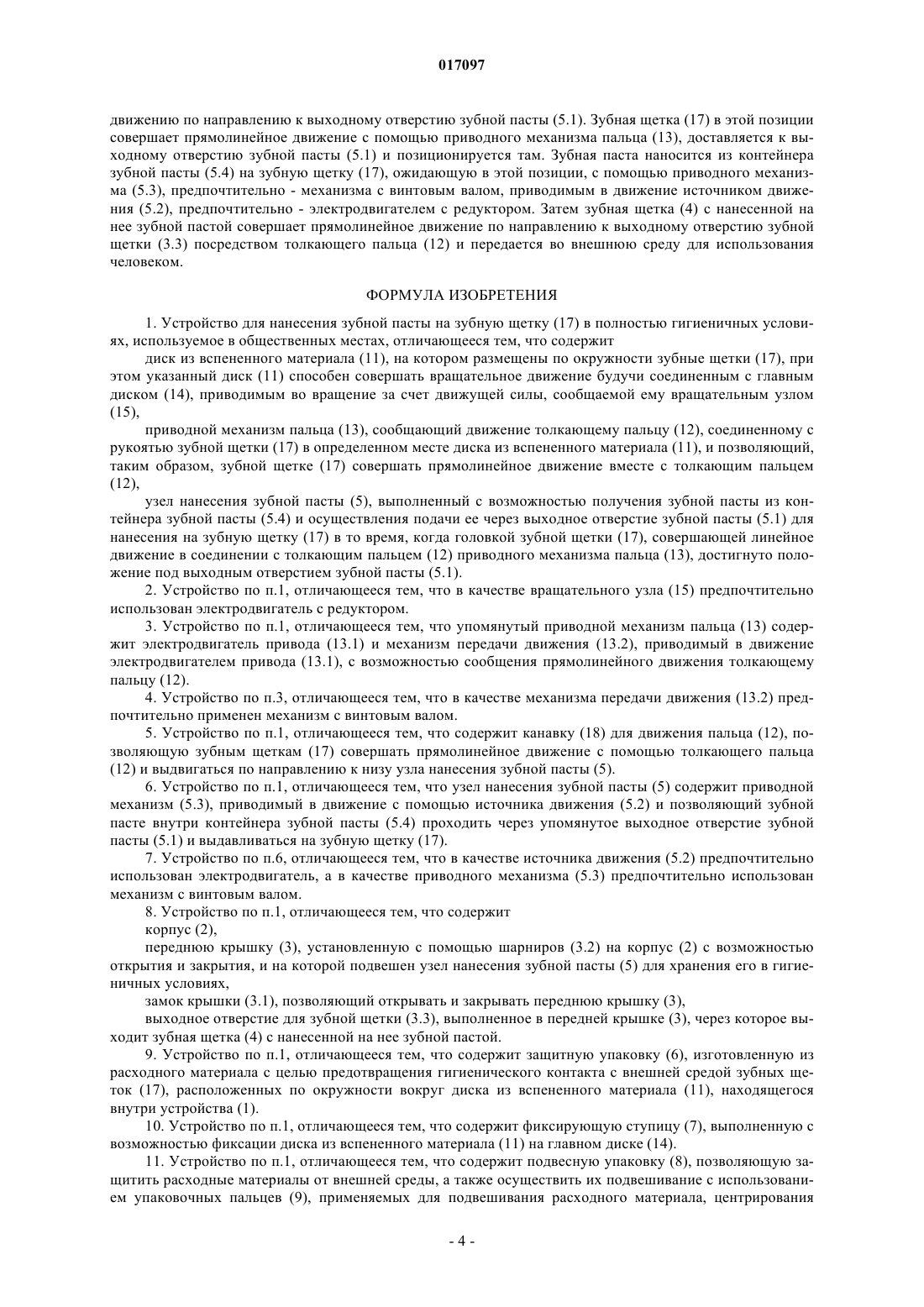

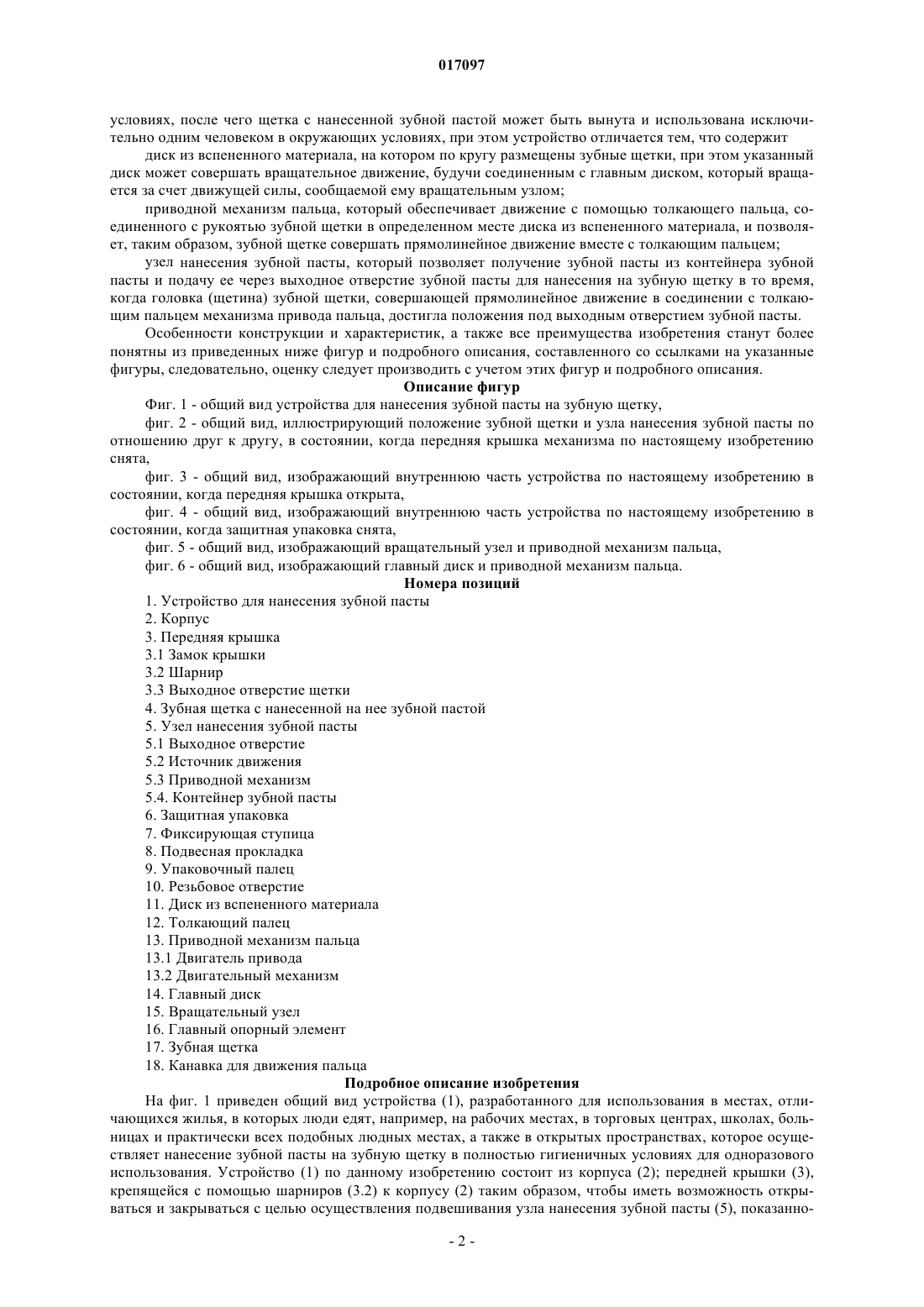

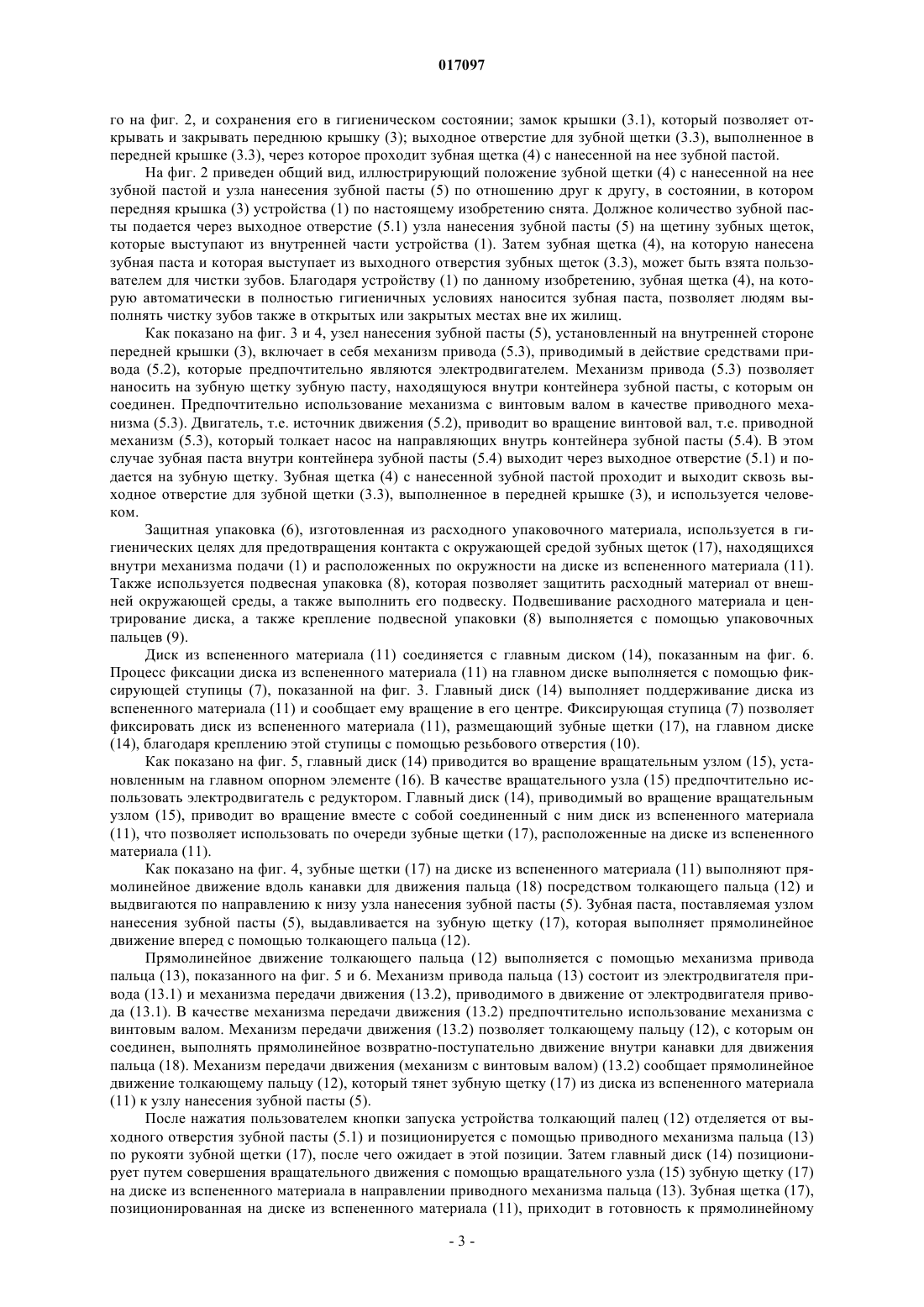

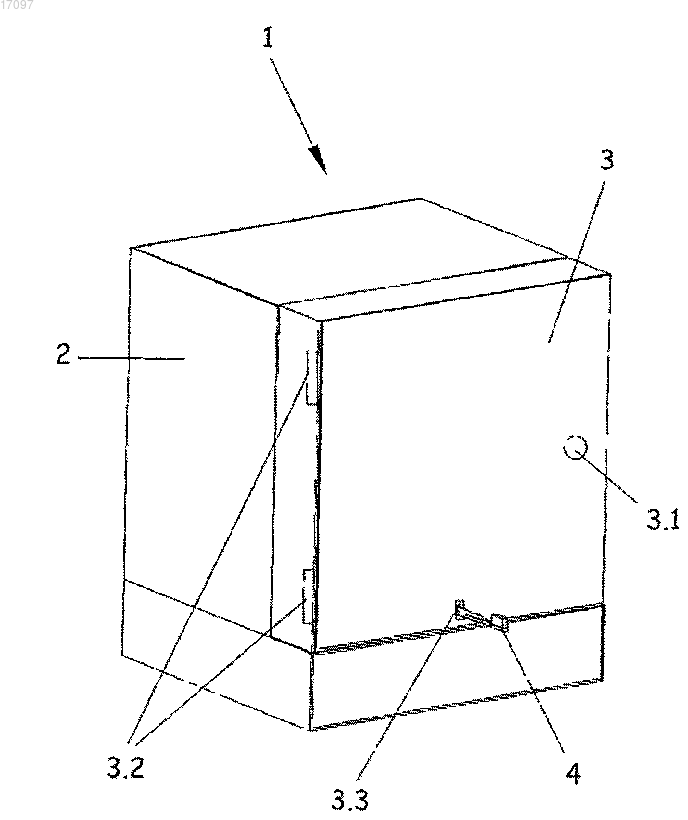

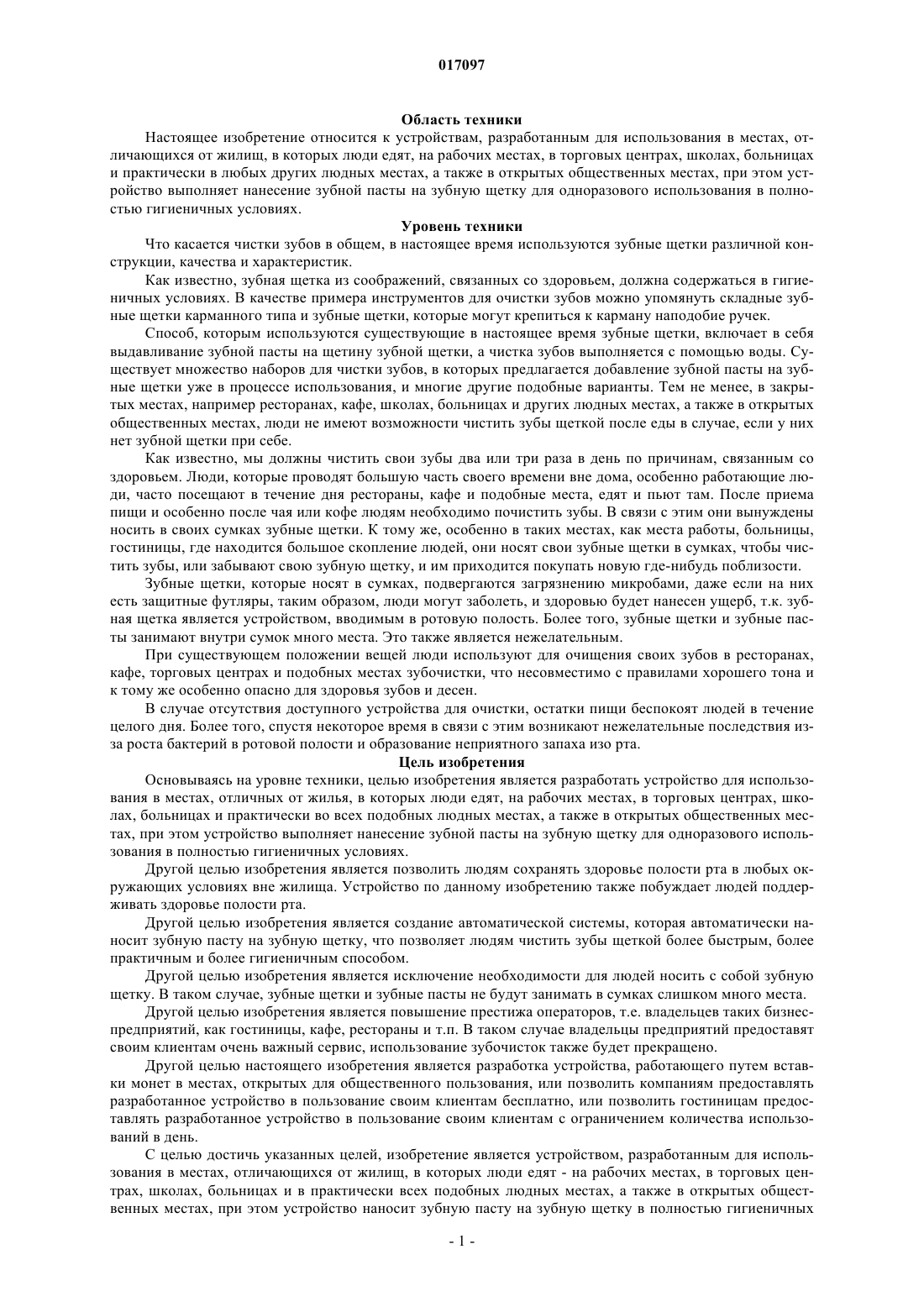

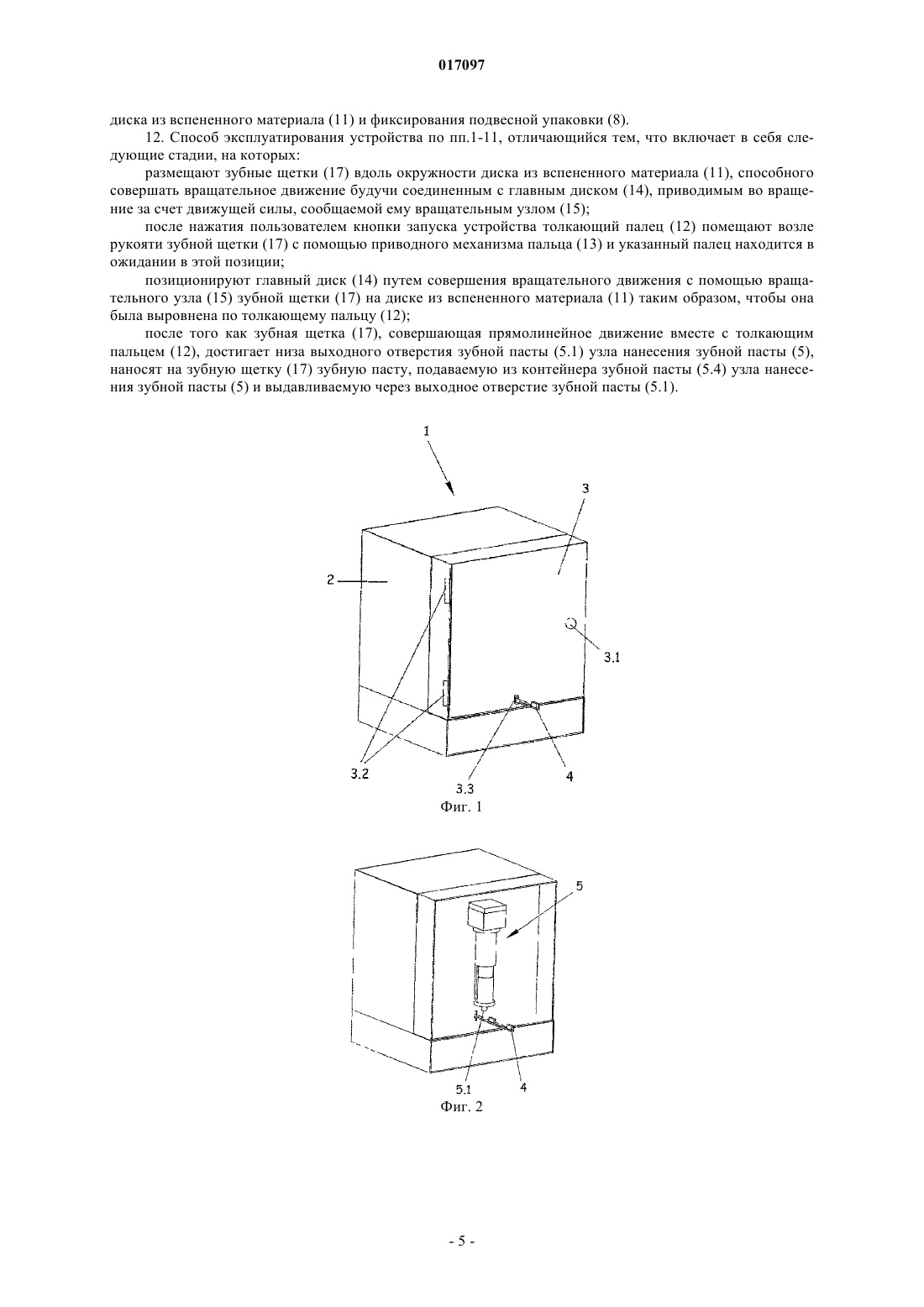

УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ЗУБНОЙ ПАСТЫ НА ЗУБНУЮ ЩЕТКУ Изобретение относится к устройству для нанесения зубной пасты на зубную щетку в полностью гигиеничных условиях, используемому в общественных местах, которое содержит диск из вспененного материала, на котором размещены по окружности зубные щетки, при этом указанный диск способен совершать вращательное движение, будучи соединенным с главным диском,приводимым во вращение за счет движущей силы, сообщаемой ему вращательным узлом; приводной механизм пальца, сообщающий движение толкающему пальцу, соединенному с рукоятью зубной щетки в определенном месте диска из вспененного материала, и позволяющий,таким образом, зубной щетке совершать прямолинейное движение вместе с толкающим пальцем; узел нанесения зубной пасты, выполненный с возможностью получения зубной пасты из контейнера зубной пасты и осуществления подачи ее через выходное отверстие зубной пасты для нанесения на зубную щетку в то время, когда головкой зубной щетки, совершающей линейное движение в соединении с толкающим пальцем приводного механизма пальца, достигнуто положение под выходным отверстием зубной пасты. 017097 Область техники Настоящее изобретение относится к устройствам, разработанным для использования в местах, отличающихся от жилищ, в которых люди едят, на рабочих местах, в торговых центрах, школах, больницах и практически в любых других людных местах, а также в открытых общественных местах, при этом устройство выполняет нанесение зубной пасты на зубную щетку для одноразового использования в полностью гигиеничных условиях. Уровень техники Что касается чистки зубов в общем, в настоящее время используются зубные щетки различной конструкции, качества и характеристик. Как известно, зубная щетка из соображений, связанных со здоровьем, должна содержаться в гигиеничных условиях. В качестве примера инструментов для очистки зубов можно упомянуть складные зубные щетки карманного типа и зубные щетки, которые могут крепиться к карману наподобие ручек. Способ, которым используются существующие в настоящее время зубные щетки, включает в себя выдавливание зубной пасты на щетину зубной щетки, а чистка зубов выполняется с помощью воды. Существует множество наборов для чистки зубов, в которых предлагается добавление зубной пасты на зубные щетки уже в процессе использования, и многие другие подобные варианты. Тем не менее, в закрытых местах, например ресторанах, кафе, школах, больницах и других людных местах, а также в открытых общественных местах, люди не имеют возможности чистить зубы щеткой после еды в случае, если у них нет зубной щетки при себе. Как известно, мы должны чистить свои зубы два или три раза в день по причинам, связанным со здоровьем. Люди, которые проводят большую часть своего времени вне дома, особенно работающие люди, часто посещают в течение дня рестораны, кафе и подобные места, едят и пьют там. После приема пищи и особенно после чая или кофе людям необходимо почистить зубы. В связи с этим они вынуждены носить в своих сумках зубные щетки. К тому же, особенно в таких местах, как места работы, больницы,гостиницы, где находится большое скопление людей, они носят свои зубные щетки в сумках, чтобы чистить зубы, или забывают свою зубную щетку, и им приходится покупать новую где-нибудь поблизости. Зубные щетки, которые носят в сумках, подвергаются загрязнению микробами, даже если на них есть защитные футляры, таким образом, люди могут заболеть, и здоровью будет нанесен ущерб, т.к. зубная щетка является устройством, вводимым в ротовую полость. Более того, зубные щетки и зубные пасты занимают внутри сумок много места. Это также является нежелательным. При существующем положении вещей люди используют для очищения своих зубов в ресторанах,кафе, торговых центрах и подобных местах зубочистки, что несовместимо с правилами хорошего тона и к тому же особенно опасно для здоровья зубов и десен. В случае отсутствия доступного устройства для очистки, остатки пищи беспокоят людей в течение целого дня. Более того, спустя некоторое время в связи с этим возникают нежелательные последствия изза роста бактерий в ротовой полости и образование неприятного запаха изо рта. Цель изобретения Основываясь на уровне техники, целью изобретения является разработать устройство для использования в местах, отличных от жилья, в которых люди едят, на рабочих местах, в торговых центрах, школах, больницах и практически во всех подобных людных местах, а также в открытых общественных местах, при этом устройство выполняет нанесение зубной пасты на зубную щетку для одноразового использования в полностью гигиеничных условиях. Другой целью изобретения является позволить людям сохранять здоровье полости рта в любых окружающих условиях вне жилища. Устройство по данному изобретению также побуждает людей поддерживать здоровье полости рта. Другой целью изобретения является создание автоматической системы, которая автоматически наносит зубную пасту на зубную щетку, что позволяет людям чистить зубы щеткой более быстрым, более практичным и более гигиеничным способом. Другой целью изобретения является исключение необходимости для людей носить с собой зубную щетку. В таком случае, зубные щетки и зубные пасты не будут занимать в сумках слишком много места. Другой целью изобретения является повышение престижа операторов, т.е. владельцев таких бизнеспредприятий, как гостиницы, кафе, рестораны и т.п. В таком случае владельцы предприятий предоставят своим клиентам очень важный сервис, использование зубочисток также будет прекращено. Другой целью настоящего изобретения является разработка устройства, работающего путем вставки монет в местах, открытых для общественного пользования, или позволить компаниям предоставлять разработанное устройство в пользование своим клиентам бесплатно, или позволить гостиницам предоставлять разработанное устройство в пользование своим клиентам с ограничением количества использований в день. С целью достичь указанных целей, изобретение является устройством, разработанным для использования в местах, отличающихся от жилищ, в которых люди едят - на рабочих местах, в торговых центрах, школах, больницах и в практически всех подобных людных местах, а также в открытых общественных местах, при этом устройство наносит зубную пасту на зубную щетку в полностью гигиеничных-1 017097 условиях, после чего щетка с нанесенной зубной пастой может быть вынута и использована исключительно одним человеком в окружающих условиях, при этом устройство отличается тем, что содержит диск из вспененного материала, на котором по кругу размещены зубные щетки, при этом указанный диск может совершать вращательное движение, будучи соединенным с главным диском, который вращается за счет движущей силы, сообщаемой ему вращательным узлом; приводной механизм пальца, который обеспечивает движение с помощью толкающего пальца, соединенного с рукоятью зубной щетки в определенном месте диска из вспененного материала, и позволяет, таким образом, зубной щетке совершать прямолинейное движение вместе с толкающим пальцем; узел нанесения зубной пасты, который позволяет получение зубной пасты из контейнера зубной пасты и подачу ее через выходное отверстие зубной пасты для нанесения на зубную щетку в то время,когда головка (щетина) зубной щетки, совершающей прямолинейное движение в соединении с толкающим пальцем механизма привода пальца, достигла положения под выходным отверстием зубной пасты. Особенности конструкции и характеристик, а также все преимущества изобретения станут более понятны из приведенных ниже фигур и подробного описания, составленного со ссылками на указанные фигуры, следовательно, оценку следует производить с учетом этих фигур и подробного описания. Описание фигур Фиг. 1 - общий вид устройства для нанесения зубной пасты на зубную щетку,фиг. 2 - общий вид, иллюстрирующий положение зубной щетки и узла нанесения зубной пасты по отношению друг к другу, в состоянии, когда передняя крышка механизма по настоящему изобретению снята,фиг. 3 - общий вид, изображающий внутреннюю часть устройства по настоящему изобретению в состоянии, когда передняя крышка открыта,фиг. 4 - общий вид, изображающий внутреннюю часть устройства по настоящему изобретению в состоянии, когда защитная упаковка снята,фиг. 5 - общий вид, изображающий вращательный узел и приводной механизм пальца,фиг. 6 - общий вид, изображающий главный диск и приводной механизм пальца. Номера позиций 1. Устройство для нанесения зубной пасты 2. Корпус 3. Передняя крышка 3.1 Замок крышки 3.2 Шарнир 3.3 Выходное отверстие щетки 4. Зубная щетка с нанесенной на нее зубной пастой 5. Узел нанесения зубной пасты 5.1 Выходное отверстие 5.2 Источник движения 5.3 Приводной механизм 5.4. Контейнер зубной пасты 6. Защитная упаковка 7. Фиксирующая ступица 8. Подвесная прокладка 9. Упаковочный палец 10. Резьбовое отверстие 11. Диск из вспененного материала 12. Толкающий палец 13. Приводной механизм пальца 13.1 Двигатель привода 13.2 Двигательный механизм 14. Главный диск 15. Вращательный узел 16. Главный опорный элемент 17. Зубная щетка 18. Канавка для движения пальца Подробное описание изобретения На фиг. 1 приведен общий вид устройства (1), разработанного для использования в местах, отличающихся жилья, в которых люди едят, например, на рабочих местах, в торговых центрах, школах, больницах и практически всех подобных людных местах, а также в открытых пространствах, которое осуществляет нанесение зубной пасты на зубную щетку в полностью гигиеничных условиях для одноразового использования. Устройство (1) по данному изобретению состоит из корпуса (2); передней крышки (3),крепящейся с помощью шарниров (3.2) к корпусу (2) таким образом, чтобы иметь возможность открываться и закрываться с целью осуществления подвешивания узла нанесения зубной пасты (5), показанно-2 017097 го на фиг. 2, и сохранения его в гигиеническом состоянии; замок крышки (3.1), который позволяет открывать и закрывать переднюю крышку (3); выходное отверстие для зубной щетки (3.3), выполненное в передней крышке (3.3), через которое проходит зубная щетка (4) с нанесенной на нее зубной пастой. На фиг. 2 приведен общий вид, иллюстрирующий положение зубной щетки (4) с нанесенной на нее зубной пастой и узла нанесения зубной пасты (5) по отношению друг к другу, в состоянии, в котором передняя крышка (3) устройства (1) по настоящему изобретению снята. Должное количество зубной пасты подается через выходное отверстие (5.1) узла нанесения зубной пасты (5) на щетину зубных щеток,которые выступают из внутренней части устройства (1). Затем зубная щетка (4), на которую нанесена зубная паста и которая выступает из выходного отверстия зубных щеток (3.3), может быть взята пользователем для чистки зубов. Благодаря устройству (1) по данному изобретению, зубная щетка (4), на которую автоматически в полностью гигиеничных условиях наносится зубная паста, позволяет людям выполнять чистку зубов также в открытых или закрытых местах вне их жилищ. Как показано на фиг. 3 и 4, узел нанесения зубной пасты (5), установленный на внутренней стороне передней крышки (3), включает в себя механизм привода (5.3), приводимый в действие средствами привода (5.2), которые предпочтительно являются электродвигателем. Механизм привода (5.3) позволяет наносить на зубную щетку зубную пасту, находящуюся внутри контейнера зубной пасты, с которым он соединен. Предпочтительно использование механизма с винтовым валом в качестве приводного механизма (5.3). Двигатель, т.е. источник движения (5.2), приводит во вращение винтовой вал, т.е. приводной механизм (5.3), который толкает насос на направляющих внутрь контейнера зубной пасты (5.4). В этом случае зубная паста внутри контейнера зубной пасты (5.4) выходит через выходное отверстие (5.1) и подается на зубную щетку. Зубная щетка (4) с нанесенной зубной пастой проходит и выходит сквозь выходное отверстие для зубной щетки (3.3), выполненное в передней крышке (3), и используется человеком. Защитная упаковка (6), изготовленная из расходного упаковочного материала, используется в гигиенических целях для предотвращения контакта с окружающей средой зубных щеток (17), находящихся внутри механизма подачи (1) и расположенных по окружности на диске из вспененного материала (11). Также используется подвесная упаковка (8), которая позволяет защитить расходный материал от внешней окружающей среды, а также выполнить его подвеску. Подвешивание расходного материала и центрирование диска, а также крепление подвесной упаковки (8) выполняется с помощью упаковочных пальцев (9). Диск из вспененного материала (11) соединяется с главным диском (14), показанным на фиг. 6. Процесс фиксации диска из вспененного материала (11) на главном диске выполняется с помощью фиксирующей ступицы (7), показанной на фиг. 3. Главный диск (14) выполняет поддерживание диска из вспененного материала (11) и сообщает ему вращение в его центре. Фиксирующая ступица (7) позволяет фиксировать диск из вспененного материала (11), размещающий зубные щетки (17), на главном диске(14), благодаря креплению этой ступицы с помощью резьбового отверстия (10). Как показано на фиг. 5, главный диск (14) приводится во вращение вращательным узлом (15), установленным на главном опорном элементе (16). В качестве вращательного узла (15) предпочтительно использовать электродвигатель с редуктором. Главный диск (14), приводимый во вращение вращательным узлом (15), приводит во вращение вместе с собой соединенный с ним диск из вспененного материала(11), что позволяет использовать по очереди зубные щетки (17), расположенные на диске из вспененного материала (11). Как показано на фиг. 4, зубные щетки (17) на диске из вспененного материала (11) выполняют прямолинейное движение вдоль канавки для движения пальца (18) посредством толкающего пальца (12) и выдвигаются по направлению к низу узла нанесения зубной пасты (5). Зубная паста, поставляемая узлом нанесения зубной пасты (5), выдавливается на зубную щетку (17), которая выполняет прямолинейное движение вперед с помощью толкающего пальца (12). Прямолинейное движение толкающего пальца (12) выполняется с помощью механизма привода пальца (13), показанного на фиг. 5 и 6. Механизм привода пальца (13) состоит из электродвигателя привода (13.1) и механизма передачи движения (13.2), приводимого в движение от электродвигателя привода (13.1). В качестве механизма передачи движения (13.2) предпочтительно использование механизма с винтовым валом. Механизм передачи движения (13.2) позволяет толкающему пальцу (12), с которым он соединен, выполнять прямолинейное возвратно-поступательно движение внутри канавки для движения пальца (18). Механизм передачи движения (механизм с винтовым валом) (13.2) сообщает прямолинейное движение толкающему пальцу (12), который тянет зубную щетку (17) из диска из вспененного материала(11) к узлу нанесения зубной пасты (5). После нажатия пользователем кнопки запуска устройства толкающий палец (12) отделяется от выходного отверстия зубной пасты (5.1) и позиционируется с помощью приводного механизма пальца (13) по рукояти зубной щетки (17), после чего ожидает в этой позиции. Затем главный диск (14) позиционирует путем совершения вращательного движения с помощью вращательного узла (15) зубную щетку (17) на диске из вспененного материала в направлении приводного механизма пальца (13). Зубная щетка (17),позиционированная на диске из вспененного материала (11), приходит в готовность к прямолинейному-3 017097 движению по направлению к выходному отверстию зубной пасты (5.1). Зубная щетка (17) в этой позиции совершает прямолинейное движение с помощью приводного механизма пальца (13), доставляется к выходному отверстию зубной пасты (5.1) и позиционируется там. Зубная паста наносится из контейнера зубной пасты (5.4) на зубную щетку (17), ожидающую в этой позиции, с помощью приводного механизма (5.3), предпочтительно - механизма с винтовым валом, приводимым в движение источником движения (5.2), предпочтительно - электродвигателем с редуктором. Затем зубная щетка (4) с нанесенной на нее зубной пастой совершает прямолинейное движение по направлению к выходному отверстию зубной щетки (3.3) посредством толкающего пальца (12) и передается во внешнюю среду для использования человеком. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для нанесения зубной пасты на зубную щетку (17) в полностью гигиеничных условиях, используемое в общественных местах, отличающееся тем, что содержит диск из вспененного материала (11), на котором размещены по окружности зубные щетки (17), при этом указанный диск (11) способен совершать вращательное движение будучи соединенным с главным диском (14), приводимым во вращение за счет движущей силы, сообщаемой ему вращательным узлом(15),приводной механизм пальца (13), сообщающий движение толкающему пальцу (12), соединенному с рукоятью зубной щетки (17) в определенном месте диска из вспененного материала (11), и позволяющий,таким образом, зубной щетке (17) совершать прямолинейное движение вместе с толкающим пальцем(12),узел нанесения зубной пасты (5), выполненный с возможностью получения зубной пасты из контейнера зубной пасты (5.4) и осуществления подачи ее через выходное отверстие зубной пасты (5.1) для нанесения на зубную щетку (17) в то время, когда головкой зубной щетки (17), совершающей линейное движение в соединении с толкающим пальцем (12) приводного механизма пальца (13), достигнуто положение под выходным отверстием зубной пасты (5.1). 2. Устройство по п.1, отличающееся тем, что в качестве вращательного узла (15) предпочтительно использован электродвигатель с редуктором. 3. Устройство по п.1, отличающееся тем, что упомянутый приводной механизм пальца (13) содержит электродвигатель привода (13.1) и механизм передачи движения (13.2), приводимый в движение электродвигателем привода (13.1), с возможностью сообщения прямолинейного движения толкающему пальцу (12). 4. Устройство по п.3, отличающееся тем, что в качестве механизма передачи движения (13.2) предпочтительно применен механизм с винтовым валом. 5. Устройство по п.1, отличающееся тем, что содержит канавку (18) для движения пальца (12), позволяющую зубным щеткам (17) совершать прямолинейное движение с помощью толкающего пальца(12) и выдвигаться по направлению к низу узла нанесения зубной пасты (5). 6. Устройство по п.1, отличающееся тем, что узел нанесения зубной пасты (5) содержит приводной механизм (5.3), приводимый в движение с помощью источника движения (5.2) и позволяющий зубной пасте внутри контейнера зубной пасты (5.4) проходить через упомянутое выходное отверстие зубной пасты (5.1) и выдавливаться на зубную щетку (17). 7. Устройство по п.6, отличающееся тем, что в качестве источника движения (5.2) предпочтительно использован электродвигатель, а в качестве приводного механизма (5.3) предпочтительно использован механизм с винтовым валом. 8. Устройство по п.1, отличающееся тем, что содержит корпус (2),переднюю крышку (3), установленную с помощью шарниров (3.2) на корпус (2) с возможностью открытия и закрытия, и на которой подвешен узел нанесения зубной пасты (5) для хранения его в гигиеничных условиях,замок крышки (3.1), позволяющий открывать и закрывать переднюю крышку (3),выходное отверстие для зубной щетки (3.3), выполненное в передней крышке (3), через которое выходит зубная щетка (4) с нанесенной на нее зубной пастой. 9. Устройство по п.1, отличающееся тем, что содержит защитную упаковку (6), изготовленную из расходного материала с целью предотвращения гигиенического контакта с внешней средой зубных щеток (17), расположенных по окружности вокруг диска из вспененного материала (11), находящегося внутри устройства (1). 10. Устройство по п.1, отличающееся тем, что содержит фиксирующую ступицу (7), выполненную с возможностью фиксации диска из вспененного материала (11) на главном диске (14). 11. Устройство по п.1, отличающееся тем, что содержит подвесную упаковку (8), позволяющую защитить расходные материалы от внешней среды, а также осуществить их подвешивание с использованием упаковочных пальцев (9), применяемых для подвешивания расходного материала, центрирования-4 017097 диска из вспененного материала (11) и фиксирования подвесной упаковки (8). 12. Способ эксплуатирования устройства по пп.1-11, отличающийся тем, что включает в себя следующие стадии, на которых: размещают зубные щетки (17) вдоль окружности диска из вспененного материала (11), способного совершать вращательное движение будучи соединенным с главным диском (14), приводимым во вращение за счет движущей силы, сообщаемой ему вращательным узлом (15); после нажатия пользователем кнопки запуска устройства толкающий палец (12) помещают возле рукояти зубной щетки (17) с помощью приводного механизма пальца (13) и указанный палец находится в ожидании в этой позиции; позиционируют главный диск (14) путем совершения вращательного движения с помощью вращательного узла (15) зубной щетки (17) на диске из вспененного материала (11) таким образом, чтобы она была выровнена по толкающему пальцу (12); после того как зубная щетка (17), совершающая прямолинейное движение вместе с толкающим пальцем (12), достигает низа выходного отверстия зубной пасты (5.1) узла нанесения зубной пасты (5),наносят на зубную щетку (17) зубную пасту, подаваемую из контейнера зубной пасты (5.4) узла нанесения зубной пасты (5) и выдавливаемую через выходное отверстие зубной пасты (5.1).
