Система и способы предоставления доступа к данным, хранящимся на смарт-карте
Формула / Реферат
1. Система предоставления доступа к данным, хранящимся на смарт-карте, содержащая:
a) по меньшей мере одно устройство считывания смарт-карт, содержащее средства интерфейса пользователя, настроенные для получения входных данных от конечного пользователя;
b) по меньшей мере одну смарт-карту, включающую:
i) по меньшей мере одну чип-микросхему, содержащую операционную систему и средства обеспечения памяти для хранения цифрового контента и ожидаемого результата; и
ii) интерфейс для указанного устройства считывания, содержащий множество N контактных площадок ввода, подсоединенных к указанной чип-микросхеме, где N является целым числом больше или равным 1;
в которой указанная операционная система дополнительно настроена для разрешения доступа к указанному цифровому контенту в случае соответствия кода результата обработки входных данных ожидаемому результату и для запрещения доступа к указанному цифровому контенту в случае несоответствия указанного кода результата обработки входных данных ожидаемому результату; причем указанное разрешение доступа и указанное запрещение доступа обеспечивают защищенный платеж и защищенный доступ к указанному цифровому контенту.
2. Система по п.1, в которой заданная последовательность закодирована в аналоговой форме на пластиковой карте, в которую встроена чип-микросхема, или в магнитной полосе на поверхности пластиковой карты, в которую встроена чип-микросхема, и в которой, кроме того, заданная последовательность закодирована на дополнительной вторичной чип-микросхеме, встроенной в пластиковую карту, в которую встроена первичная чип-микросхема.
3. Система по п.2, в которой вторичная чип-микросхема связывается со считывающим устройством посредством радиочастот и в которой вторичная чип-микросхема расположена на пластиковой карте симметрично первичной чип-микросхеме на противоположном от нее конце карты, содержащей первичную чип-микросхему, или на противоположной поверхности пластиковой карты, содержащей первичную чип-микросхему.
4. Система по п.1, дополнительно включающая средство шифрования для шифрования указанного контента или для предотвращения несанкционированного доступа к последнему, в которой указанный цифровой контент выбран из группы, содержащей музыку, видео, электронные игры, электронные книги, электронные журналы, программное обеспечение или их комбинацию.
5. Система по п.1, дополнительно содержащая средства передачи информации, подсоединенные к указанному устройству считывания смарт-карт; указанные средства передачи настроены на двусторонний обмен данными с удаленным сервером.
6. Способ аутентификации и защиты смарт-карты, включающий:
a) передачу идентификационных данных указанной смарт-карты к устройству считывания карты;
b) получение от указанного устройства считывания последовательности электрических сигналов, представляющей собой преобразованную кодовую последовательность, которая вводится пользователем смарт-карты в процессе указанной передачи идентификационных данных;
c) конвертирование указанной последовательности электрических сигналов в числовую кодовую последовательность;
d) генерирование кода отклика для указанной числовой кодовой последовательности;
e) передачу указанного кода отклика на указанное устройство считывания карты;
f) получение комбинированного кода, включающего указанный код отклика и дополнительный вторичный код;
g) генерирование кода аутентификации из указанного комбинированного кода;
h) сравнение указанного кода аутентификации с ожидаемым результатом и
i) разрешение доступа к данным в указанной смарт-карте в случае соответствия указанного кода аутентификации ожидаемому результату и запрещение доступа к данным на указанной смарт-карте в случае несоответствия указанного кода аутентификации ожидаемому результату; причем указанное разрешение и указанное запрещение доступа обеспечивают защиту платежа и защиту доступа к данным указанной смарт-карты.
7. Способ по п.6, в котором предоставление неправильной последовательности входных электрических сигналов приводит к блокировке карты для платежей или для сохранения цифрового контента, или для дальнейшего доступа к цифровому контенту; а операция блокировки указанной карты обеспечивается благодаря предварительному программированию операционной системы указанной чип-микросхемы на форматирование всей микросхемы, включая указанную операционную систему, или путем предварительного программирования операционной системы указанной чип-микросхемы таким образом, чтобы удалять данные, хранимые на чип-микросхеме, или предварительным программированием упомянутой операционной системы указанной чип-микросхемы на удаление активационных кодов доступа, хранимых в чип-микросхеме.
8. Способ по п.7, в котором ограничение длительности доступа к контенту карты достигается путем проверки достоверности указанной введенной последовательности по отношению к записи регистрации даты первого доступа и длительности периода авторизации доступа и в котором карта реактивируется путем получения последовательности от провайдера карты в случае, когда пользователь забыл изначальную последовательность активационного кода доступа.
9. Способ по п.8, в котором ввод последовательности обеспечивается локально посредством устройства считывания карты после получения его от провайдера услуги, или ввод последовательности осуществляется удаленно провайдером карты, или ввод последовательности является комбинацией локального и удаленного ввода данных.
10. Способ по п.6, в котором аутентификация правильной последовательности входных электрических сигналов достигается путем сравнения ее с данными, считанными устройством считывания карты с аналогового отпечатка на пластиковой карте, содержащей чип-микросхему, или путем сравнения правильной последовательности входных электрических сигналов с данными, считанными устройством считывания карты с магнитной полосы, впечатанной в пластиковую карту, содержащую чип-микросхему.
11. Способ по п.6, в котором аутентификация правильной последовательности входных электрических сигналов достигается путем сравнения ее с данными, считанными устройством считывания карты с вторичной чип-микросхемы, встроенной в пластиковую карту, содержащую первичную чип-микросхему; причем вторичная чип-микросхема связывается со считывающим устройством посредством радиочастот.
12. Способ по п.11, в котором вторичная чип-микросхема располагается симметрично на противоположном от первичной чип-микросхемы конце пластиковой карты и в котором устройство считывания карты предлагает пользователю развернуть карту для процедуры подтверждения.
13. Способ по п.12, в котором указанная вторичная чип-микросхема располагается на противоположной от первичной чип-микросхемы стороне карты и в котором устройство считывания карты предлагает пользователю перевернуть карту для процедуры подтверждения.
14. Способ блокировки смарт-карты, в котором доступ к контенту, хранимому на указанной смарт-карте, предоставляется по результатам сравнения данных, хранимых в двух независимых хранилищах данных на указанной карте.
15. Способ по п.14, в котором блокировка карты запускается комбинацией данных, хранимых на карте в двух независимых хранилищах данных, и данных, введенных локально через интерфейс устройства считывания карты, или комбинацией данных, хранимых на карте в двух независимых хранилищах данных, и данных, получаемых дистанционно через подсоединение устройства считывания карты к компьютерной сети, или комбинацией данных, хранимых на карте в двух независимых хранилищах данных, локально вводимых через интерфейс устройства считывания карт, и данных, получаемых дистанционно через подсоединение устройства считывания карты к компьютерной сети.
16. Способ по п.6, дополнительно включающий операции:
a) получения индивидуального предоплаченного платежного кредита пользователя;
b) загрузки указанных средств памяти данными об указанном предоплаченном платежном кредите пользователя и
c) сохранения указанного предоплаченного платежного кредита на удаленном сервере.
17. Способ по п.16, дополнительно включающий операцию, выбранную из группы, содержащей удержание кредита из указанного предоплаченного платежного кредита, если предоставляется указанный код дешифровки; удержание кредита из указанного предоплаченного платежного кредита, если передается указанная кодовая последовательность; периодическое удержание фиксированной платы из указанного кредита в обмен на неограниченный доступ к множеству указанных кодовых последовательностей и удержание кредита из указанного предоплаченного платежного кредита, если указанный контролируемый доступ был отозван.
18. Способ по п.6, дополнительно включающий блокирование указанной смарт-карты в случае несоответствия указанного кода аутентификации ожидаемому результату, осуществляемое путем удаления данных с указанной смарт-карты.
19. Способ по п.6, дополнительно включающий реактивацию указанной смарт-карты путем дополнительного получения данных от провайдера смарт-карты.
20. Смарт-карта, содержащая:
(i) по меньшей мере одну чип-микросхему, настроенную для:
a) передачи идентификационных данных указанной смарт-карты к устройству считывания карты;
b) получения от указанного устройства считывания последовательности электрических сигналов путем преобразования кодовой последовательности, которая вводится пользователем смарт-карты в процессе указанной передачи идентификационных данных;
c) конвертирования указанной последовательности электрических сигналов в числовую кодовую последовательность;
d) генерирования кода отклика к указанной числовой кодовой последовательности;
e) передачи указанного кода отклика на указанное устройство считывания карты;
f) получения комбинированного кода, включающего указанный код отклика и дополнительный вторичный код;
g) генерирования кода аутентификации;
h) сравнения указанного кода аутентификации с ожидаемым результатом;
i) разрешения доступа к данным в указанной смарт-карте в случае соответствия указанного кода аутентификации ожидаемому результату и запрещения доступа к данным указанной смарт-карты в случае несоответствия ожидаемому результату;
(ii) множество N контактных площадок ввода, подсоединенных к указанной чип-микросхеме, где N является целым числом больше или равным 1, для обеспечения электрического интерфейса для передачи данных, транслируемых устройством считывания карты; причем указанное разрешение и указанное запрещение доступа обеспечивают защиту платежа и защиту доступа к данным указанной смарт-карты.

Текст

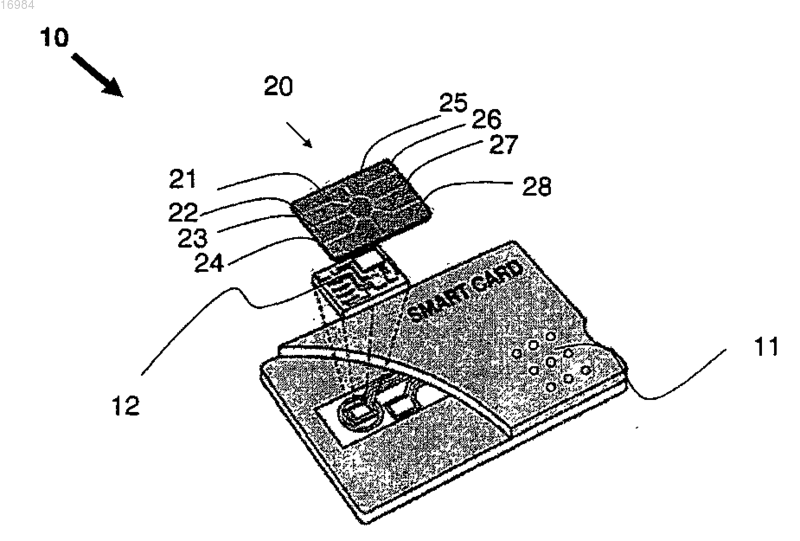

СИСТЕМА И СПОСОБЫ ПРЕДОСТАВЛЕНИЯ ДОСТУПА К ДАННЫМ,ХРАНЯЩИМСЯ НА СМАРТ-КАРТЕ В изобретении представлены устройство (51) и способ обеспечения защищенного платежа и сертифицированного доступа к цифровому контенту. Устройство включает по меньшей мере одну чип-микросхему (12), содержащую операционную систему и средства обеспечения памяти,интерфейс с множеством N контактных площадок ввода (21-28), соединенных с чип-микросхемой,и по меньшей мере одну операционную систему, способную обрабатывать и извлекать информацию, хранящуюся на чип-микросхеме. Имеется по меньшей мере одна кодирующая математическая формула, хранящаяся в указанной чип-микросхеме, которая генерирует отклик на вводимую информацию путем ввода заданной последовательности входных электрических сигналов на указанные контактные площадки посредством указанного устройства (52) считывания карт. Имеется также по меньшей мере один интерфейс (54) пользователя, который предлагает конечному пользователю (50) вводить данные.(71)(73) Заявитель и патентовладелец: АЗЕР РИЧ ЛИМИТЕД (GB) 016984 Область техники, к которой относится изобретение Предлагаемое изобретение главным образом относится к усовершенствованному устройству и способу предоставления доступа к цифровому контенту, хранящемуся на смарт-карте. Уровень техники Смарт-карты и сим-карты содержат встроенную интегральную (чип) микросхему, которая часто используется для контроля доступа к данным на карте. Микропроцессорные карты могут запоминать информацию, могут осуществлять обработку хранимых данных и выполнять сложные вычисления. Эти карты имеют размеры кредитных карточек и относятся или к типу "контактных" карт, которые необходимо вставлять в устройство считывания информации, или "бесконтактных" карт, которые используют радиочастотные сигналы для работы. С точки зрения вычислительной мощности более старые варианты карт используют 8-битный микроконтроллер с возможностью применения до 16 МГц как с сопроцессором, так и без него, для высокоскоростного шифрования. Современной тенденции соответствуют изготовленные по требованию заказчика контроллеры с 32-битной RISC-архитектурой, работающие с частотой от 25 до 32 МГц. Емкость памяти таких карт зависит от методов сжатия данных и постоянно увеличивается. Наиболее часто смарт-карты и сим-карты применяются для мобильных телефонов, кредитных карточек, электронных денег, компьютерных систем безопасности, беспроводной связи, систем поощрения лояльности потребителей (например, для регулярных пассажиров авиалиний), банковского обслуживания, спутникового телевидения, удостоверений личности. Смарт-карты могут использоваться с устройством считывания, подсоединенным к персональному компьютеру для аутентификации пользователя. Веб-браузеры также могут использовать технологию смарт-карт для дополнения протокола защищенных сокетов (SSL - протокол, обеспечивающий взаимную идентификацию сервера и клиента для установления защищенного соединения), чтобы улучшить защищенность транзакций через Интернет. Увеличивающаяся емкость памяти смарт-карт и сим-карт, а также возможность контролировать доступ к информации, хранящей на них, поощряют их использование для приобретения или временной аренды медиаконтента и программного обеспечения. Патент США 7016496 раскрывает систему и способ защиты авторских прав на приобретаемый материал за счет обеспечения ключа кодирования для смарткарты, ограничивая тем самым доступ рамками подтвержденного приобретения независимо от того, где хранится контент, на онлайновом сервере или локально на карте. Кроме того, карта может выполнять двойные функции: и как средство ограничения доступа, и для подтверждения источника платежа, как это раскрывается в патенте США 7024226. Хотя современный уровень техники и использует различные способы шифрования для предотвращения несанкционированного доступа к данным, хранимым на карте,уровень защищенности этих карт все же желает быть лучшим. По мере того, как такие карты становятся более популярными для совершения транзакций и доступа к контенту, а также его хранения, проявляются их недостатки в части мер по противодействию мошенничеству с картами и в части обеспечения потребностей абонентского обслуживания. Раскрытие изобретения Целью предлагаемого изобретения является обеспечение устройства, полезного как для осуществления защищенного платежа, так и для подтверждение права доступа к цифровому контенту, состоящего по меньшей мере из одной чип-микросхемы, содержащей как операционную систему, так и средства обеспечения памяти, подсоединенной к интерфейсу, содержащему несколько контактных площадок ввода, по меньшей мере одно средство кодирования предварительно заданной последовательности и по меньшей мере одну математическую формулу кодирования, хранящуюся на чип-микросхеме для генерирования кода доступа, который подлежит сравнению с предварительно установленным кодом доступа. В объем изобретения входит предварительно заданная последовательность, предпочтительно вмонтированная в аналоговой форме в пластиковую карту, в которую встроена чип-микросхема. Предварительно заданная последовательность предпочтительно закодирована на магнитной полосе лицевой стороны пластиковой карты, в которую встроена чип-микросхема. Предварительно заданная последовательность предпочтительно закодирована и в дополнительной вторичной чип-микросхеме, встроенной в пластиковую карту, в которую встроена первичная чип-микросхема. Вторичная чип-микросхема предпочтительно обнаруживается и соединяется с устройством считывания бесконтактно посредством радиочастот. Вторичная чип-микросхема располагается предпочтительно симметрично первичной чип-микросхеме на противоположном конце пластиковой карты. Вторичная чип-микросхема предпочтительно располагается на противоположной стороне содержащей первичную чип-микросхему пластиковой карты. Представление неправильной последовательности входных электросигналов предпочтительно приводит к блокировке карты. Блокировка предпочтительно прекращает использование карты в качестве платежного средства. Блокировка предпочтительно влияет на использование карты в качестве средства хранения цифрового контента. Блокировка предпочтительно достигается выдачей инструкции операционной системе, установленной на чип-микросхеме, на форматирование всей микросхемы, включая операционную систему. Блокировка предпочтительно достигается выдачей инструкции на удаление данных, хранящихся в микросхеме. Блокировка предпочтительно достигается выдачей инструкции на удаление активационных кодов доступа, хранимых в микросхеме. Функция деактивации предпочтительно применяется или ко всей карте, или к ее контенту с целью ограничить период доступа к контенту карты. Карта предпочтительно-1 016984 реактивируется путем получения последовательности от провайдера карты. Последовательность предпочтительно вводится локально (на месте) при помощи устройства считывания карты. Последовательность предпочтительно вводится удаленно провайдером карты. Ввод последовательности предпочтительно является комбинацией локального и удаленного ввода. Другой целью предлагаемого изобретения является обеспечение способа аутентификации использования смарт-карт и авторизации доступа к хранимому на них контенту путем подтверждения того, что последовательность электрических сигналов, подаваемых на встроенные в смарт-карту контактные площадки, подсоединенные к чип-микросхеме, или код, генерируемый микросхемой в ответ на эти последовательности, соответствуют последовательности, независимо закодированной на смарт-карте. В объем предлагаемого изобретения входит последовательность входных электросигналов, которая считывается устройством считывания карты с выходных данных пластиковой карты, содержащей чипмикросхему. Последовательность входных электросигналов обеспечивается устройством считывания карты с магнитной полосы, предпочтительно впечатанной в пластиковую карту, содержащую чипмикросхему. Способ может содержать операцию или операции получения последовательности входных электросигналов, получаемых устройством считывания карты с вторичной чип-микросхемы, встроенной в пластиковую карту, в которую встроена первичная чип-микросхема. Вторичная чип-микросхема предпочтительно взаимодействует с устройством считывания бесконтактно посредством радиочастот. Вторичная чип-микросхема предпочтительно располагается на пластиковой карте симметрично первичной чип-микросхеме, на противоположном от нее конце. В этом случае устройство считывания карты предлагает пользователю развернуть карту для процедуры подтверждения. Другой целью предлагаемого изобретения является обеспечение способа для блокировки смарт-карты путем сравнения данных на двух независимых средствах хранения данных на карте. Предпочтительно блокировка инициируется комбинацией данных, хранящихся на карте на двух независимых средствах хранения данных, получаемых локально через интерфейс устройства считывания карты, а также получаемых удаленно через подсоединение устройства считывания карты к компьютерной сети. Другими целями предлагаемого изобретения является раскрытие способа блокировки смарт-карты для платежей, способа блокировки смарт-карты для хранения контента и/или способа блокировки смарткарты для доступа к контенту. Блокировка предпочтительно достигается путем форматирования всей микросхемы, включая операционную систему. Блокировка предпочтительно достигается за счет удаления данных, хранящихся в микросхеме. Блокировка предпочтительно достигается за счет удаления активационных кодов доступа,хранимых в микросхеме. Функция блокировки предпочтительно может применяться как ко всей карте,так и к ее контенту, ограничивая длительность периода доступа к контенту карты. Другой целью предлагаемого изобретения является раскрытие способа реактивации заблокированной карты путем запроса последовательности от провайдера карты. Реактивация предпочтительно достигается путем ввода последовательности локально, используя клавиатуру устройства считывания карты. В качестве альтернативы реактивация предпочтительно достигается путем получения последовательности удаленно, через устройство считывания, подключенного к сети. Как альтернатива, реактивация достигается комбинацией введения последовательности локально и получением последовательности удаленно. Краткое описание чертежей Для понимания изобретения и для иллюстрации того, как оно может быть осуществлено на практике, далее будет описан ряд примеров осуществления (причем описания не являются ограничивающими) со ссылками на сопровождающие чертежи, в которых: на фиг. 1 представлено покомпонентное изображение смарт-карты, включающей чип-микросхему и содержащей в себе предварительно заданную защитную последовательность; предварительно заданная защитная последовательность используется для того, чтобы ограничить доступ к контенту карты; на фиг. 2 схематически представлен способ обеспечения защищенного платежа и сертифицированного доступа к контенту путем аутентификации использования смарт-карты и авторизации доступа к хранящемуся на ней контенту. Осуществление изобретения Последующее описание предоставляется по всем разделам предлагаемого изобретения, чтобы дать возможность специалистам в данной области применить изобретение, а также предложить наилучшие варианты осуществления, известные изобретателю. Различные модификации, однако, остаются очевидными для специалистов, так как общие принципы предлагаемого изобретения были определены специально для осуществления улучшенного устройства и способа предоставления доступа к цифровому контенту, хранящемуся на смарт-картах. Устройство и способ согласно предлагаемому изобретению являются полезными для расширения коммерческой активности, основанной на чип-микросхемах. Благодаря использованию предлагаемого изобретения повышается защищенность как транзакций, так и доступа к приобретенному контенту. Кроме того, это увеличивает уверенность потребителей как в части использования смарт-карт в качестве средств совершения транзакций и перевода платежей, так и в части защищенности приобретенного цифрового контента на картах в случае их утери или хищения.-2 016984 Термин "защищенный платеж" относится в дальнейшем к электронной форме платежа, при которой происходит аутентификация карты, использованной для совершения платежа, например, с использованием авторизационных кодов, отпечатанных на обратной стороне кредитной карты или интегрированных в электросхемах, встроенных в банковские карты, выполненные по технологии смарт-карт. Термин "смарт-карта" относится в дальнейшем к пластиковым картам, выполненным по форме кредитных карточек и оснащенным встроенными интегральными электронными схемами, которые позволяют сохранять информацию, производить обработку данных на месте, а также выполнять сложные вычисления. Термин "чип-микросхема" относится к интегральной микросхеме, которую обычно встраивают внутрь пластиковой карты и которая обладает способностью получать, обрабатывать и передавать данные, а также сохранять данные для дальнейшего использования. Термин "операционная система" относится в дальнейшем к набору компьютерных инструкций, которые управляют компьютерной памятью и вычислительными средствами, например, операционные системы персональных компьютеров и электронных устройств. Термин "устройство считывания карт" относится в дальнейшем к аппарату, который способен устанавливать связь с чип-микросхемой, встроенной в смарт-карту. Оно может использоваться для выдачи информации с карты на дисплей, установленный на устройстве считывания карт, передавать информацию в удаленный пункт и вводить информацию в память карты как путем локального, так и удаленного ввода. Термин "первичная чип-микросхема" относится в дальнейшем к чип-микросхеме, на которой размещается операционная система, а также обрабатываются и хранятся данные. Термин "вторичная чип-микросхема" относится в дальнейшем к дополнительной чип-микросхеме, которая используется для хранения данных, применяемых для независимой проверки и аутентификации карты. Термин "локально" относится в дальнейшем к операции ввода данных, предпринимаемых пользователем в непосредственной близости от устройства, такой как операция ввода кода на клавишной панели устройства. Термин "удаленно" относится в дальнейшем к операции ввода данных, осуществляемой передачей данных из удаленного пункта непосредственно к устройству или пользователю, такой как операция передачи данных от удаленного компьютера для записи или обработки локально картой или устройством. В предпочтительном примере осуществления изобретения пластиковая карта с размерами кредитной карточки оснащается по меньшей мере одной чип-микросхемой и по меньшей мере одним другим средством хранения данных для аутентификации карты устройством считывания карты. Кроме того, карта обладает способностью деактивировать саму себя путем частичного или полного удаления данных или кодов доступа к данным на ней. Процесс аутентификации достигается или непосредственным сравнением предварительно заданной последовательности доступа с последовательностью, вводимой локально или удаленно, или путем сравнения последовательности, генерированной первичной ИС микросхемой в ответ на последовательность входных электросигналов, полученной из входного кода. Было бы желательно получить устройство и способ, которые улучшают существующий шифрованный доступ к данным карты, которые бы включали средства противодействия хищению и злоупотреблению, а также предоставляли бы ограниченный по времени доступ к контенту. Такие улучшения были бы особенно полезны, если смарт-карты и SIM-карты должны использоваться ежедневно при комбинированных способах платежа и аутентификации пользователя для доступа к контенту. Улучшенное шифрование и гибкость длительности доступа укрепляют уверенность в провайдерах контента и позволяют предлагать как пробный период доступа, так и абонентские услуги. За счет обеспечения возможности отключения карты гарантируется удовлетворение потребностей пользователей карты и сохранение их конфиденциальности, поскольку в случае хищения или утери старая карта деактивируется, и новая карта может быть предоставлена без утраты привилегий, услуг или контента, приобретенных при помощи старой карты. В предпочтительном примере осуществления изобретения защищенность повышается благодаря кодированию блокирующей последовательности как непосредственно встроенной в карту, но не на первичной чип-микросхеме, а на магнитной полосе в аналоговой форме, или на дополнительной вторичной чип-микросхеме. Операционная система, установленная на первичной чип-микросхеме смарт-карты, получает ввод последовательности входных электросигналов на семи или более контактных площадках поверхности карты. Перед тем как предоставить доступ к хранимым данным, устройство считывания карт проверяет, чтобы эта последовательность соответствовала данным кодированной блокирующей последовательности. В еще одном предпочтительном осуществлении изобретения используется технология бесконтактного соединения чип-микросхемы на радиочастотах (РЧ), которая позволяет связываться с ней без необходимости физического контакта карты с устройством считывания. В еще одном предпочтительном осуществлении изобретения при предоставлении неверной последовательности данная карта блокируется. В еще одном предпочтительном осуществлении изобретения блокировка карты достигается сбросом или форматированием всего контента карты.-3 016984 В еще одном предпочтительном осуществлении изобретения блокировка достигается удалением элементов операционной системы, необходимых для получения доступа к контенту карты или к удаленному контенту. В еще одном предпочтительном осуществлении изобретения блокировка достигается удалением контента, но операционная система не затрагивается. В еще одном предпочтительном осуществлении изобретения операции деактивации также применяются в качестве средства контроля длительности периода доступа к контенту, удаляя или сами данные,или коды, необходимые для доступа к данным. В еще одном предпочтительном осуществлении изобретения вся карта или доступ ко всему контенту карты может быть реактивирован путем запроса последовательности доступа у провайдера контента и введения ее вручную. В еще одном предпочтительном осуществлении изобретения вся карта или доступ ко всему контенту карты может быть реактивирован путем запроса последовательности доступа у провайдера информационного контента и введения ее через удаленный сервер. Устройство и способ осуществления предлагаемого изобретения имеют много технических преимуществ, в том числе улучшенное шифрование данных на карте; гибкое ограничение доступа к контенту; удаленное отключение при хищении или утере карты и реактивация карты. Дополнительные особенности и преимущества предлагаемого изобретения станут очевидными из приведенных далее чертежей и описания. На фиг. 1 представлено покомпонентное изображение примера предпочтительного осуществления 10 предлагаемого изобретения, согласно которому доступ к контенту на чип-микросхеме 12 ограничивается последовательностью электрических сигналов, которые должны подаваться на контактные площадки 21-28 устройством считывания карт (не показано) через встроенный аналоговый кодер 11. Устройство считывания карт (не показано) сравнивает последовательность входных электросигналов или, как альтернатива, кодированный ответ на эту последовательность, сгенерированный чип-микросхемой 12, с цифровым представлением, которое выводится из аналогового кодера 11. Если последовательности не совпадают, устройство считывания выдает инструкцию чип-микросхеме посредством выдачи последовательности входных электросигналов через контактные площадки 21-28 на деактивацию карты. Вследствие этого чип-микросхема 12 полностью или частично форматирует данные, которые на ней содержатся. На фиг. 2 показано схематическое представление предпочтительного способа 40, сутью которого является сертификация доступа к цифровому контенту путем аутентификации использования смарт-карты и авторизация ее на использование хранящегося на ней контента. Когда конечный пользователь 50, располагающий полученной смарт-картой 51, помещает (шаг 42) карту 51 внутрь интерфейса устройства считывания 52 карт, то этот процесс сопоставления (шаг 41) имеет на выходе получение (шаг 42) идентификационных данных от карты 51, что инициирует передачу (шаг 43) этих данных на удаленный сервер 53,и подтверждение (шаг 44) карты 51 с удаленного сервера 53 на устройство считывания 52. По получении подтверждения (шаг 44) устройство считывания смарт-карты выводит на дисплей, входящий в состав интерфейса 54 пользователя, предложение (шаг 45) на ввод кода. Соответственно конечный пользователь 50 набирает код на клавишной панели (не показана), входящей в состав интерфейса 54 пользователя. Происходит передача (шаг 46) этого кода на устройство считывания 52 карты, которое конвертирует его в последовательность электросигналов. Указанная последовательность электросигналов подается (шаг 47) на контакты пластины, которые подсоединены к первичной чип-микросхеме (не показана), встроенной в карту 51. Операционная система, установленная на указанной чип-микросхеме, обрабатывает входную последовательность и генерирует код отклика для передачи (шаг 48) на устройство считывания 52. Указанный код отклика сравнивается устройством считывания 52 с дополнительным кодом, извлекаемым устройством считывания 52 из вторичной чип-микросхемы (не показана), встроенной в карту 51. Данный комбинированный код конвертируется устройством считывания 52 в последовательность электросигналов, которая подается (шаг 60) на пластинчатые контакты, подсоединенные к первичной чипмикросхеме (не показана). Указанная чип-микросхема обрабатывает последовательность и вводит ее в деблокирующую математическую формулу, хранящуюся на указанной чип-микросхеме. В случае, если результат обработки по формуле соответствует ожидаемому результату, хранящемуся на первичной чипмикросхеме, операционная система на указанной микросхеме разрешает доступ к цифровому контенту,предварительно установленному на первичной чип-микросхеме. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система предоставления доступа к данным, хранящимся на смарт-карте, содержащая:a) по меньшей мере одно устройство считывания смарт-карт, содержащее средства интерфейса пользователя, настроенные для получения входных данных от конечного пользователя;b) по меньшей мере одну смарт-карту, включающую:i) по меньшей мере одну чип-микросхему, содержащую операционную систему и средства обеспе-4 016984 чения памяти для хранения цифрового контента и ожидаемого результата; иii) интерфейс для указанного устройства считывания, содержащий множество N контактных площадок ввода, подсоединенных к указанной чип-микросхеме, где N является целым числом больше или равным 1; в которой указанная операционная система дополнительно настроена для разрешения доступа к указанному цифровому контенту в случае соответствия кода результата обработки входных данных ожидаемому результату и для запрещения доступа к указанному цифровому контенту в случае несоответствия указанного кода результата обработки входных данных ожидаемому результату; причем указанное разрешение доступа и указанное запрещение доступа обеспечивают защищенный платеж и защищенный доступ к указанному цифровому контенту. 2. Система по п.1, в которой заданная последовательность закодирована в аналоговой форме на пластиковой карте, в которую встроена чип-микросхема, или в магнитной полосе на поверхности пластиковой карты, в которую встроена чип-микросхема, и в которой, кроме того, заданная последовательность закодирована на дополнительной вторичной чип-микросхеме, встроенной в пластиковую карту, в которую встроена первичная чип-микросхема. 3. Система по п.2, в которой вторичная чип-микросхема связывается со считывающим устройством посредством радиочастот и в которой вторичная чип-микросхема расположена на пластиковой карте симметрично первичной чип-микросхеме на противоположном от нее конце карты, содержащей первичную чип-микросхему, или на противоположной поверхности пластиковой карты, содержащей первичную чип-микросхему. 4. Система по п.1, дополнительно включающая средство шифрования для шифрования указанного контента или для предотвращения несанкционированного доступа к последнему, в которой указанный цифровой контент выбран из группы, содержащей музыку, видео, электронные игры, электронные книги,электронные журналы, программное обеспечение или их комбинацию. 5. Система по п.1, дополнительно содержащая средства передачи информации, подсоединенные к указанному устройству считывания смарт-карт; указанные средства передачи настроены на двусторонний обмен данными с удаленным сервером. 6. Способ аутентификации и защиты смарт-карты, включающий:a) передачу идентификационных данных указанной смарт-карты к устройству считывания карты;b) получение от указанного устройства считывания последовательности электрических сигналов,представляющей собой преобразованную кодовую последовательность, которая вводится пользователем смарт-карты в процессе указанной передачи идентификационных данных;c) конвертирование указанной последовательности электрических сигналов в числовую кодовую последовательность;d) генерирование кода отклика для указанной числовой кодовой последовательности;e) передачу указанного кода отклика на указанное устройство считывания карты;f) получение комбинированного кода, включающего указанный код отклика и дополнительный вторичный код;g) генерирование кода аутентификации из указанного комбинированного кода;h) сравнение указанного кода аутентификации с ожидаемым результатом иi) разрешение доступа к данным в указанной смарт-карте в случае соответствия указанного кода аутентификации ожидаемому результату и запрещение доступа к данным на указанной смарт-карте в случае несоответствия указанного кода аутентификации ожидаемому результату; причем указанное разрешение и указанное запрещение доступа обеспечивают защиту платежа и защиту доступа к данным указанной смарт-карты. 7. Способ по п.6, в котором предоставление неправильной последовательности входных электрических сигналов приводит к блокировке карты для платежей или для сохранения цифрового контента, или для дальнейшего доступа к цифровому контенту; а операция блокировки указанной карты обеспечивается благодаря предварительному программированию операционной системы указанной чип-микросхемы на форматирование всей микросхемы, включая указанную операционную систему, или путем предварительного программирования операционной системы указанной чип-микросхемы таким образом, чтобы удалять данные, хранимые на чип-микросхеме, или предварительным программированием упомянутой операционной системы указанной чип-микросхемы на удаление активационных кодов доступа, хранимых в чип-микросхеме. 8. Способ по п.7, в котором ограничение длительности доступа к контенту карты достигается путем проверки достоверности указанной введенной последовательности по отношению к записи регистрации даты первого доступа и длительности периода авторизации доступа и в котором карта реактивируется путем получения последовательности от провайдера карты в случае, когда пользователь забыл изначальную последовательность активационного кода доступа. 9. Способ по п.8, в котором ввод последовательности обеспечивается локально посредством устройства считывания карты после получения его от провайдера услуги, или ввод последовательности осуществляется удаленно провайдером карты, или ввод последовательности является комбинацией ло-5 016984 кального и удаленного ввода данных. 10. Способ по п.6, в котором аутентификация правильной последовательности входных электрических сигналов достигается путем сравнения е с данными, считанными устройством считывания карты с аналогового отпечатка на пластиковой карте, содержащей чип-микросхему, или путем сравнения правильной последовательности входных электрических сигналов с данными, считанными устройством считывания карты с магнитной полосы, впечатанной в пластиковую карту, содержащую чип-микросхему. 11. Способ по п.6, в котором аутентификация правильной последовательности входных электрических сигналов достигается путем сравнения ее с данными, считанными устройством считывания карты с вторичной чип-микросхемы, встроенной в пластиковую карту, содержащую первичную чип-микросхему; причем вторичная чип-микросхема связывается со считывающим устройством посредством радиочастот. 12. Способ по п.11, в котором вторичная чип-микросхема располагается симметрично на противоположном от первичной чип-микросхемы конце пластиковой карты и в котором устройство считывания карты предлагает пользователю развернуть карту для процедуры подтверждения. 13. Способ по п.12, в котором указанная вторичная чип-микросхема располагается на противоположной от первичной чип-микросхемы стороне карты и в котором устройство считывания карты предлагает пользователю перевернуть карту для процедуры подтверждения. 14. Способ блокировки смарт-карты, в котором доступ к контенту, хранимому на указанной смарткарте, предоставляется по результатам сравнения данных, хранимых в двух независимых хранилищах данных на указанной карте. 15. Способ по п.14, в котором блокировка карты запускается комбинацией данных, хранимых на карте в двух независимых хранилищах данных, и данных, введенных локально через интерфейс устройства считывания карты, или комбинацией данных, хранимых на карте в двух независимых хранилищах данных, и данных, получаемых дистанционно через подсоединение устройства считывания карты к компьютерной сети, или комбинацией данных, хранимых на карте в двух независимых хранилищах данных,локально вводимых через интерфейс устройства считывания карт, и данных, получаемых дистанционно через подсоединение устройства считывания карты к компьютерной сети. 16. Способ по п.6, дополнительно включающий операции:a) получения индивидуального предоплаченного платежного кредита пользователя;b) загрузки указанных средств памяти данными об указанном предоплаченном платежном кредите пользователя иc) сохранения указанного предоплаченного платежного кредита на удаленном сервере. 17. Способ по п.16, дополнительно включающий операцию, выбранную из группы, содержащей удержание кредита из указанного предоплаченного платежного кредита, если предоставляется указанный код дешифровки; удержание кредита из указанного предоплаченного платежного кредита, если передается указанная кодовая последовательность; периодическое удержание фиксированной платы из указанного кредита в обмен на неограниченный доступ к множеству указанных кодовых последовательностей и удержание кредита из указанного предоплаченного платежного кредита, если указанный контролируемый доступ был отозван. 18. Способ по п.6, дополнительно включающий блокирование указанной смарт-карты в случае несоответствия указанного кода аутентификации ожидаемому результату, осуществляемое путем удаления данных с указанной смарт-карты. 19. Способ по п.6, дополнительно включающий реактивацию указанной смарт-карты путем дополнительного получения данных от провайдера смарт-карты. 20. Смарт-карта, содержащая:(i) по меньшей мере одну чип-микросхему, настроенную для:a) передачи идентификационных данных указанной смарт-карты к устройству считывания карты;b) получения от указанного устройства считывания последовательности электрических сигналов путем преобразования кодовой последовательности, которая вводится пользователем смарт-карты в процессе указанной передачи идентификационных данных;c) конвертирования указанной последовательности электрических сигналов в числовую кодовую последовательность;d) генерирования кода отклика к указанной числовой кодовой последовательности;e) передачи указанного кода отклика на указанное устройство считывания карты;f) получения комбинированного кода, включающего указанный код отклика и дополнительный вторичный код;h) сравнения указанного кода аутентификации с ожидаемым результатом;i) разрешения доступа к данным в указанной смарт-карте в случае соответствия указанного кода аутентификации ожидаемому результату и запрещения доступа к данным указанной смарт-карты в случае несоответствия ожидаемому результату;(ii) множество N контактных площадок ввода, подсоединенных к указанной чип-микросхеме, где N является целым числом больше или равным 1, для обеспечения электрического интерфейса для передачи-6 016984 данных, транслируемых устройством считывания карты; причем указанное разрешение и указанное запрещение доступа обеспечивают защиту платежа и защиту доступа к данным указанной смарт-карты.
МПК / Метки
МПК: G06K 19/06
Метки: данным, система, способы, доступа, смарт-карте, хранящимся, предоставления
