Сеть и способ передачи данных в системах трубопроводов

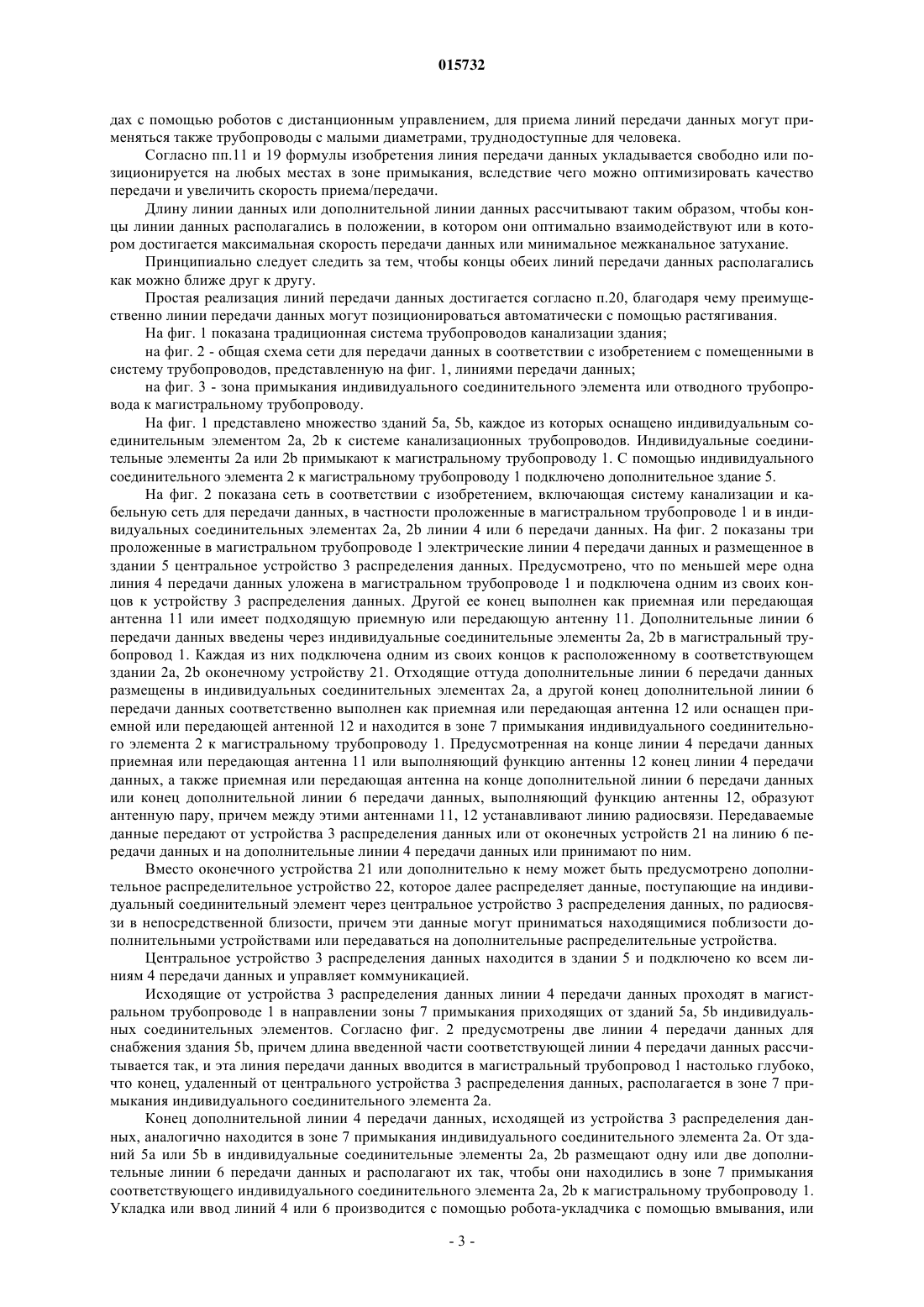

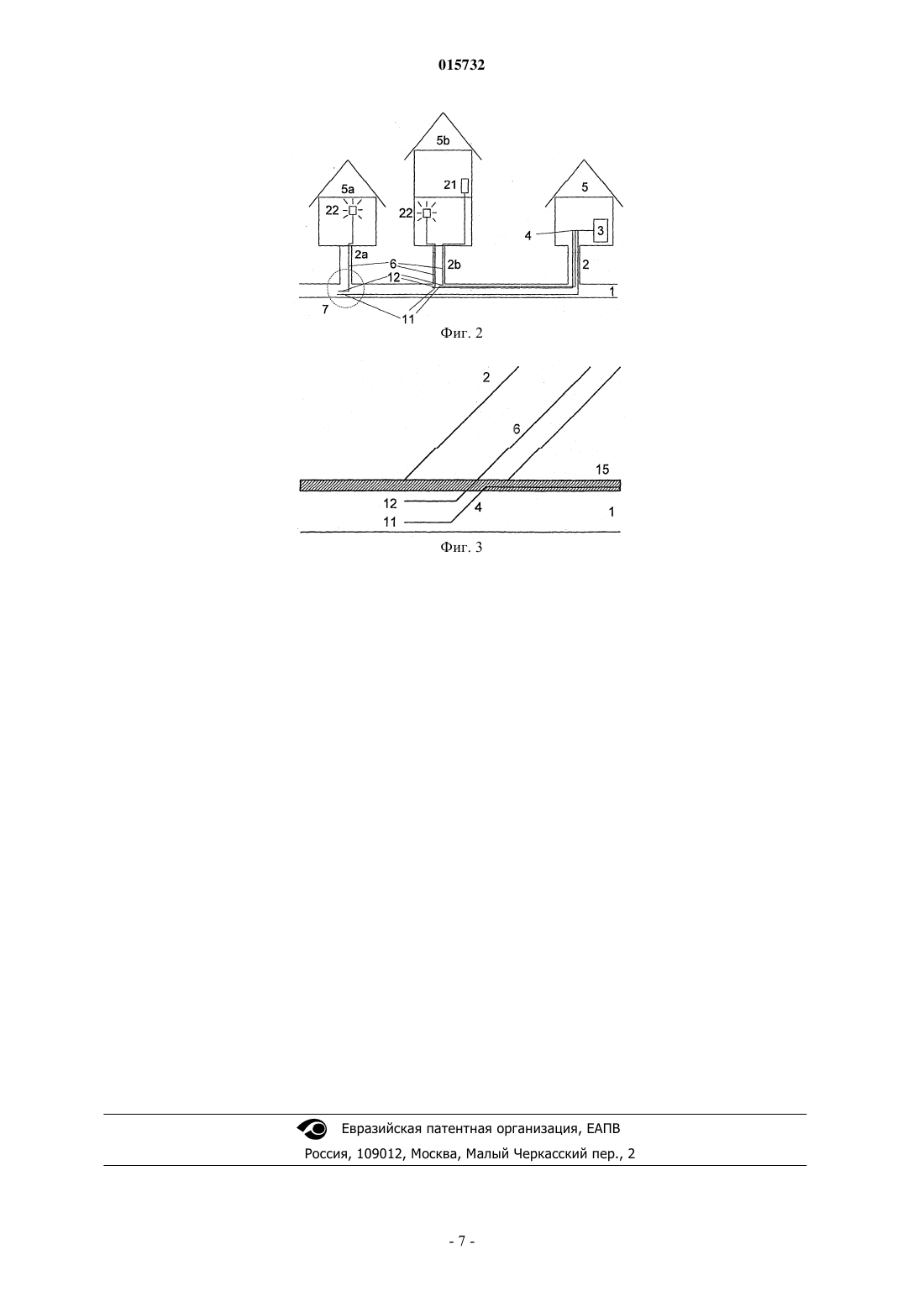

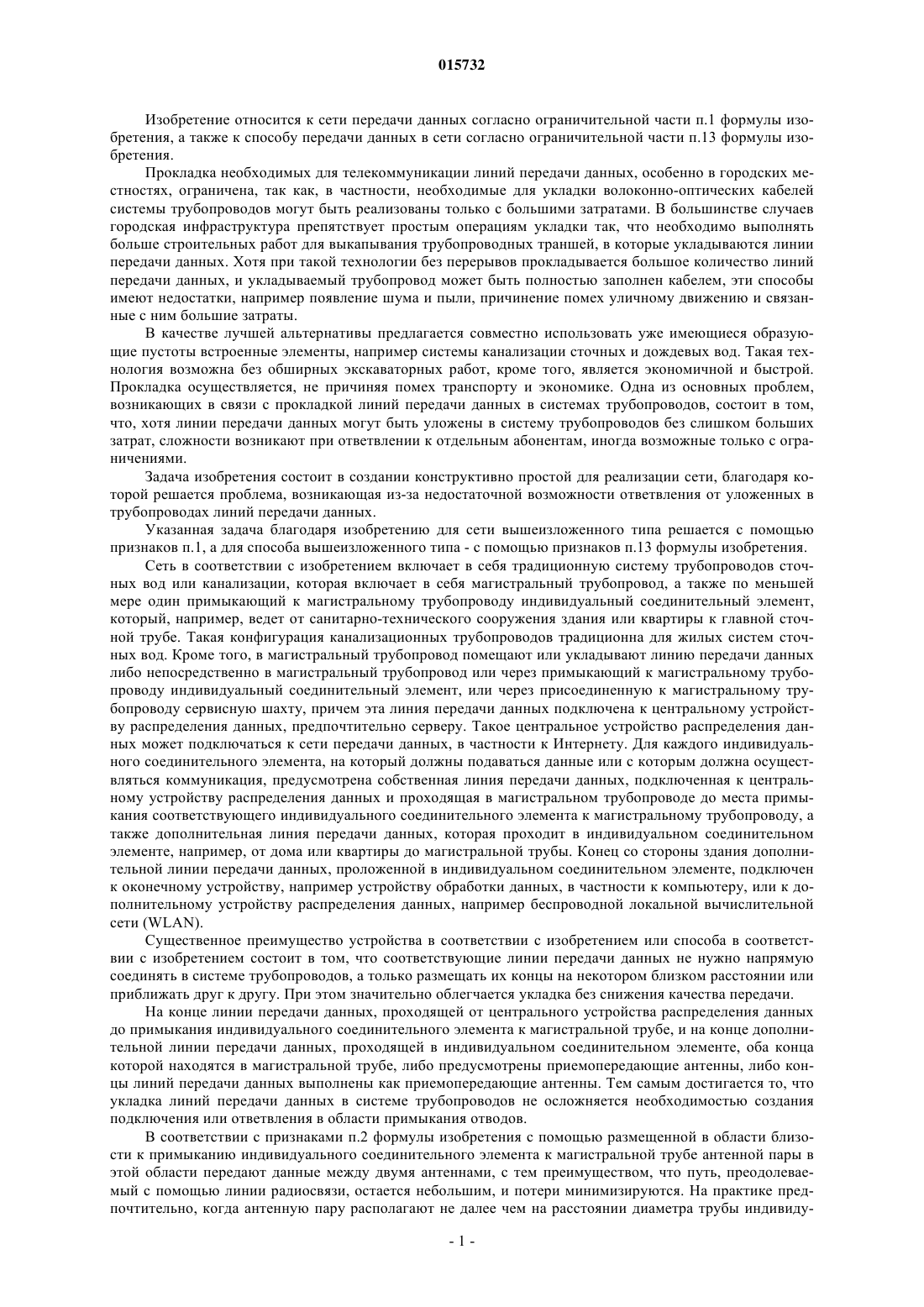

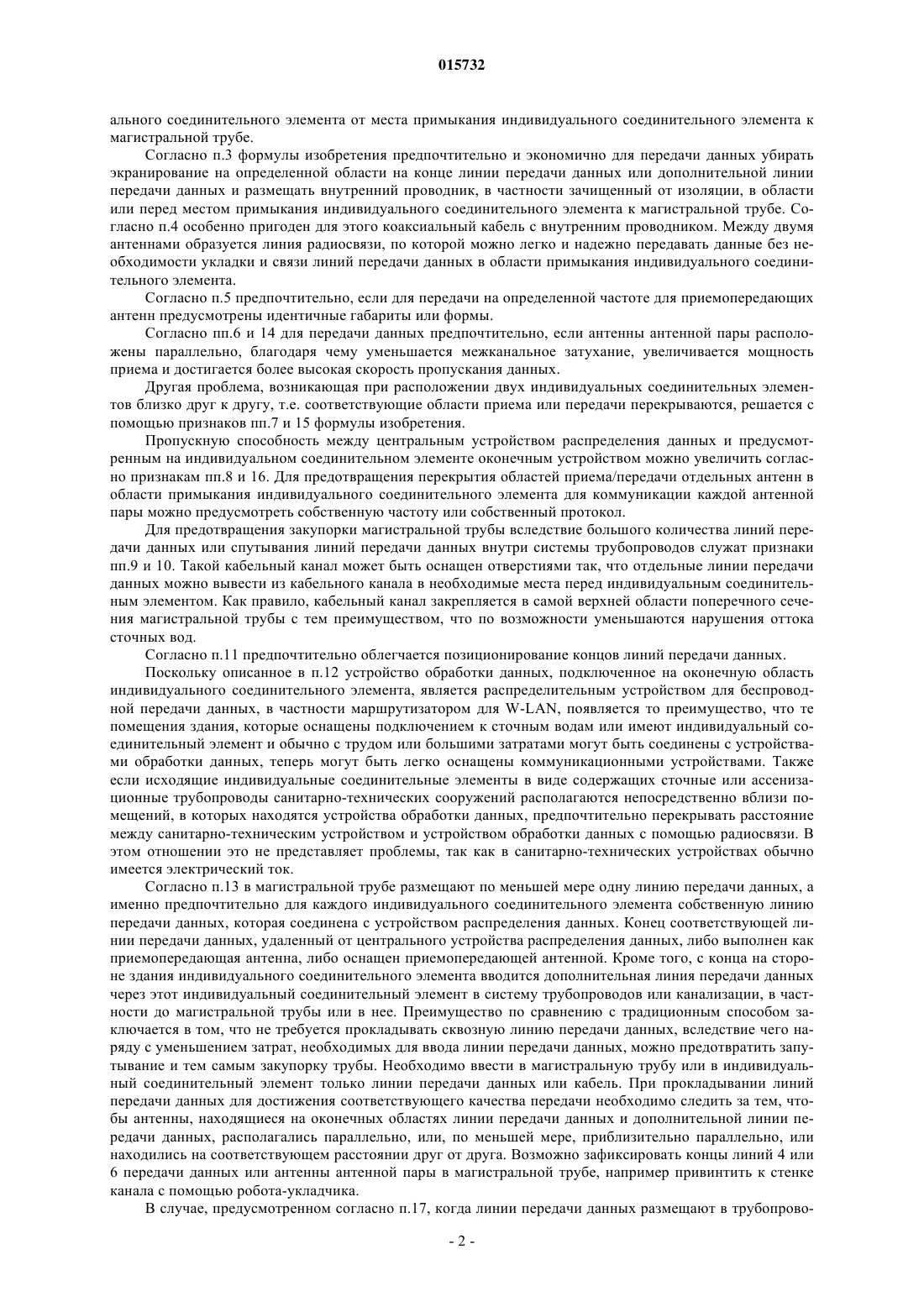

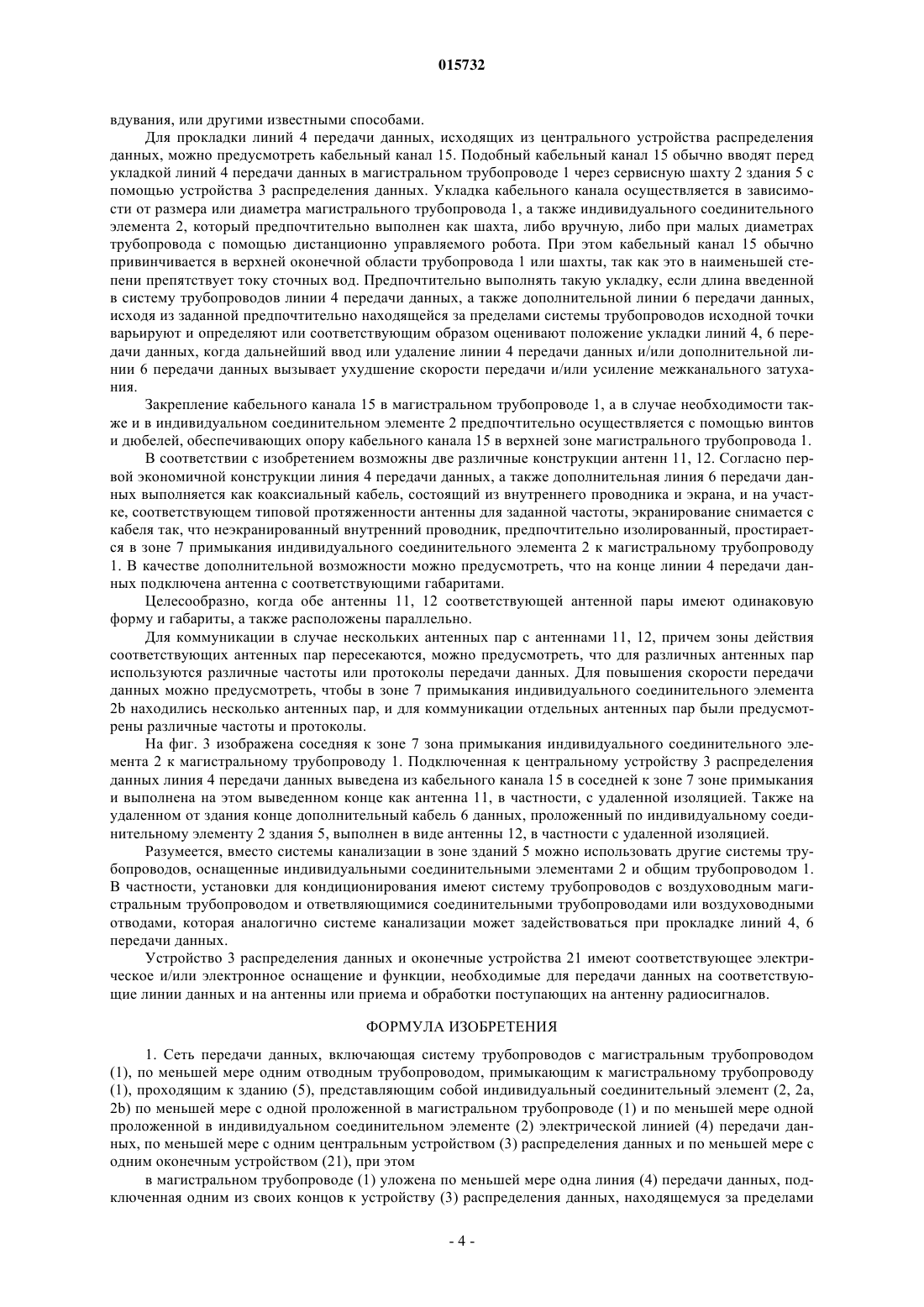

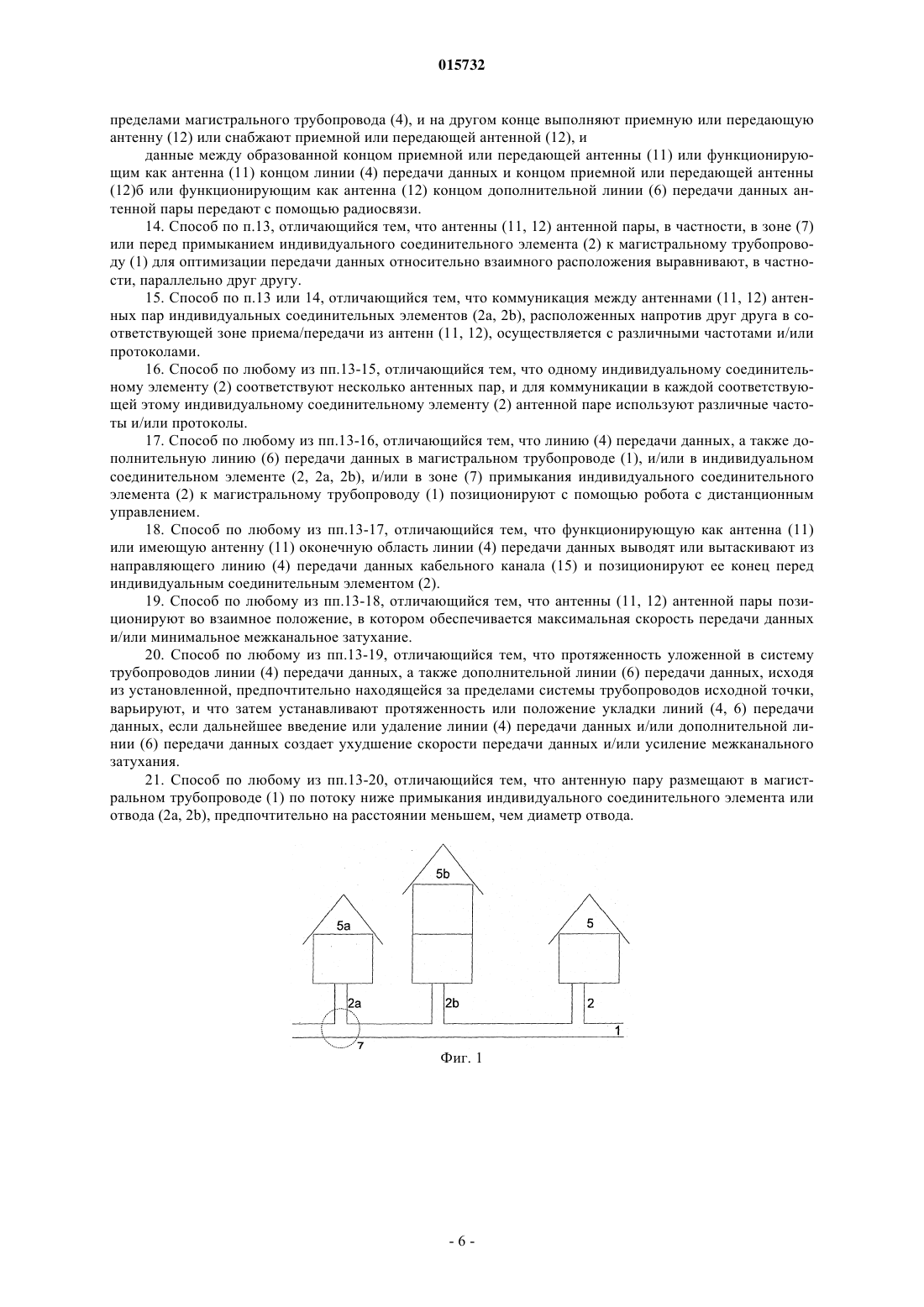

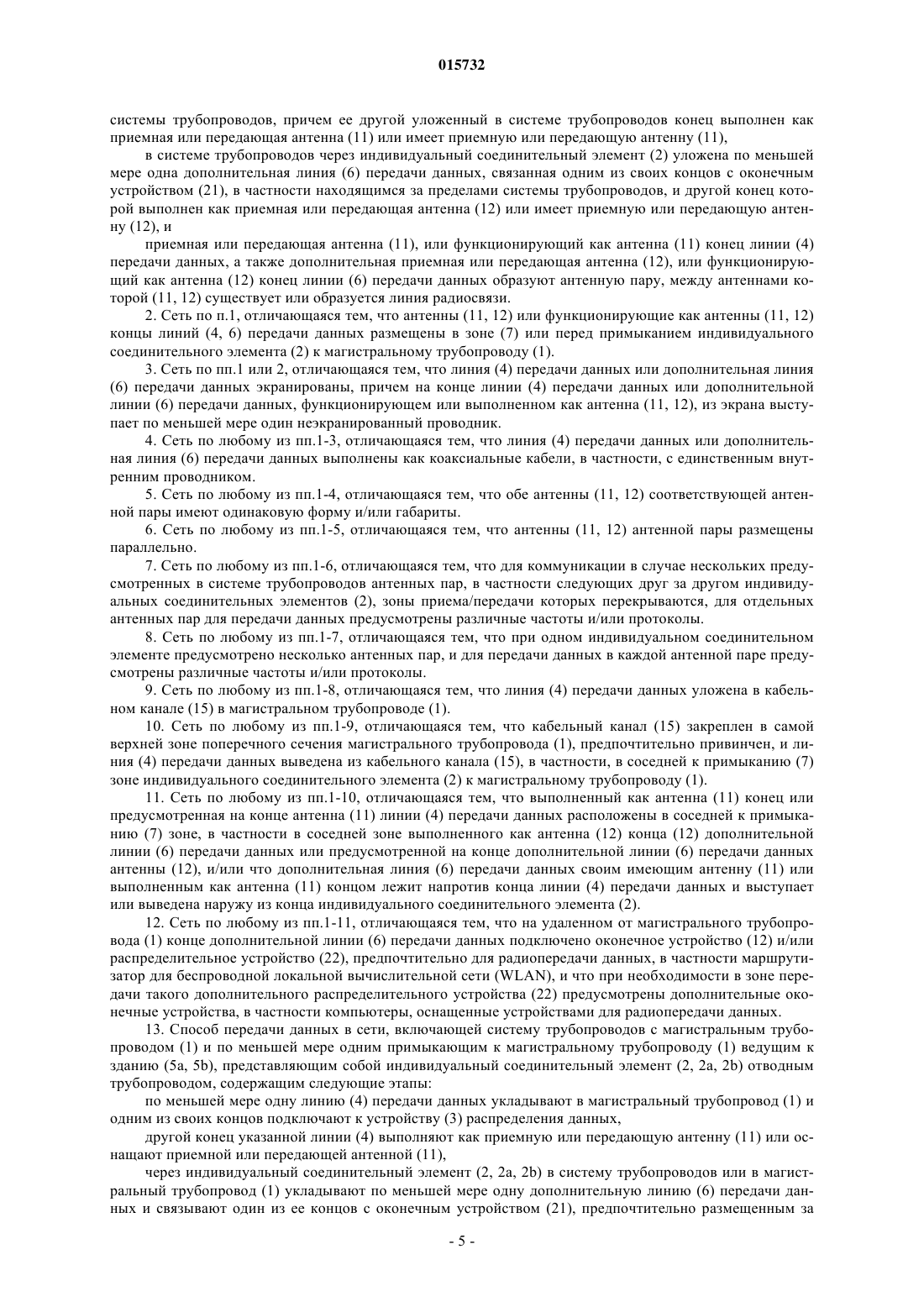

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ЕВРАЗИЙСКОМУ ПАТЕНТУ Дата публикации и выдачи патента СЕТЬ И СПОСОБ ПЕРЕДАЧИ ДАННЫХ В СИСТЕМАХ ТРУБОПРОВОДОВ Изобретение относится к сети и способу передачи данных, включающим систему трубопроводов с магистральным трубопроводом (1) по меньшей мере с одним примыкающим к магистральному трубопроводу (1) отводом, по меньшей мере с одной проложенной в магистральном трубопроводе(1) и по меньшей мере с одной проложенной в индивидуальном соединительном элементе (2) электрической линией (4) передачи данных, по меньшей мере с одним центральным устройством(3) распределения данных и по меньшей мере с одним оконечным устройством (21). В соответствии с изобретением предусмотрено, что в магистральном трубопроводе (1) размещена по меньшей мере одна линия (4) передачи данных, которая одним своим концом присоединена к устройству(3) распределения данных, причем ее другой уложенный в системе трубопроводов конец выполнен как приемная или передающая антенна (11), что по меньшей мере одна дополнительная линия(6) передачи данных с помощью индивидуального соединительного элемента (2) размещена в системе трубопроводов, которая связана одним своим концом с оконечным устройством (21) и другой конец которой выполнен как приемная или передающая антенна (12), что приемная или передающая антенна (11) линии (4) передачи данных, а также приемная или передающая антенна(12) дополнительной линии (6) передачи данных образуют антенную пару, между антеннами (11,12) которой существует радиосвязь.(71)(73) Заявитель и патентовладелец: КЕЙБЛРАННЕР ОСТРИЯ ГМБХ УНД КО. КГ (AT) 015732 Изобретение относится к сети передачи данных согласно ограничительной части п.1 формулы изобретения, а также к способу передачи данных в сети согласно ограничительной части п.13 формулы изобретения. Прокладка необходимых для телекоммуникации линий передачи данных, особенно в городских местностях, ограничена, так как, в частности, необходимые для укладки волоконно-оптических кабелей системы трубопроводов могут быть реализованы только с большими затратами. В большинстве случаев городская инфраструктура препятствует простым операциям укладки так, что необходимо выполнять больше строительных работ для выкапывания трубопроводных траншей, в которые укладываются линии передачи данных. Хотя при такой технологии без перерывов прокладывается большое количество линий передачи данных, и укладываемый трубопровод может быть полностью заполнен кабелем, эти способы имеют недостатки, например появление шума и пыли, причинение помех уличному движению и связанные с ним большие затраты. В качестве лучшей альтернативы предлагается совместно использовать уже имеющиеся образующие пустоты встроенные элементы, например системы канализации сточных и дождевых вод. Такая технология возможна без обширных экскаваторных работ, кроме того, является экономичной и быстрой. Прокладка осуществляется, не причиняя помех транспорту и экономике. Одна из основных проблем,возникающих в связи с прокладкой линий передачи данных в системах трубопроводов, состоит в том,что, хотя линии передачи данных могут быть уложены в систему трубопроводов без слишком больших затрат, сложности возникают при ответвлении к отдельным абонентам, иногда возможные только с ограничениями. Задача изобретения состоит в создании конструктивно простой для реализации сети, благодаря которой решается проблема, возникающая из-за недостаточной возможности ответвления от уложенных в трубопроводах линий передачи данных. Указанная задача благодаря изобретению для сети вышеизложенного типа решается с помощью признаков п.1, а для способа вышеизложенного типа - с помощью признаков п.13 формулы изобретения. Сеть в соответствии с изобретением включает в себя традиционную систему трубопроводов сточных вод или канализации, которая включает в себя магистральный трубопровод, а также по меньшей мере один примыкающий к магистральному трубопроводу индивидуальный соединительный элемент,который, например, ведет от санитарно-технического сооружения здания или квартиры к главной сточной трубе. Такая конфигурация канализационных трубопроводов традиционна для жилых систем сточных вод. Кроме того, в магистральный трубопровод помещают или укладывают линию передачи данных либо непосредственно в магистральный трубопровод или через примыкающий к магистральному трубопроводу индивидуальный соединительный элемент, или через присоединенную к магистральному трубопроводу сервисную шахту, причем эта линия передачи данных подключена к центральному устройству распределения данных, предпочтительно серверу. Такое центральное устройство распределения данных может подключаться к сети передачи данных, в частности к Интернету. Для каждого индивидуального соединительного элемента, на который должны подаваться данные или с которым должна осуществляться коммуникация, предусмотрена собственная линия передачи данных, подключенная к центральному устройству распределения данных и проходящая в магистральном трубопроводе до места примыкания соответствующего индивидуального соединительного элемента к магистральному трубопроводу, а также дополнительная линия передачи данных, которая проходит в индивидуальном соединительном элементе, например, от дома или квартиры до магистральной трубы. Конец со стороны здания дополнительной линии передачи данных, проложенной в индивидуальном соединительном элементе, подключен к оконечному устройству, например устройству обработки данных, в частности к компьютеру, или к дополнительному устройству распределения данных, например беспроводной локальной вычислительной сети (WLAN). Существенное преимущество устройства в соответствии с изобретением или способа в соответствии с изобретением состоит в том, что соответствующие линии передачи данных не нужно напрямую соединять в системе трубопроводов, а только размещать их концы на некотором близком расстоянии или приближать друг к другу. При этом значительно облегчается укладка без снижения качества передачи. На конце линии передачи данных, проходящей от центрального устройства распределения данных до примыкания индивидуального соединительного элемента к магистральной трубе, и на конце дополнительной линии передачи данных, проходящей в индивидуальном соединительном элементе, оба конца которой находятся в магистральной трубе, либо предусмотрены приемопередающие антенны, либо концы линий передачи данных выполнены как приемопередающие антенны. Тем самым достигается то, что укладка линий передачи данных в системе трубопроводов не осложняется необходимостью создания подключения или ответвления в области примыкания отводов. В соответствии с признаками п.2 формулы изобретения с помощью размещенной в области близости к примыканию индивидуального соединительного элемента к магистральной трубе антенной пары в этой области передают данные между двумя антеннами, с тем преимуществом, что путь, преодолеваемый с помощью линии радиосвязи, остается небольшим, и потери минимизируются. На практике предпочтительно, когда антенную пару располагают не далее чем на расстоянии диаметра трубы индивиду-1 015732 ального соединительного элемента от места примыкания индивидуального соединительного элемента к магистральной трубе. Согласно п.3 формулы изобретения предпочтительно и экономично для передачи данных убирать экранирование на определенной области на конце линии передачи данных или дополнительной линии передачи данных и размещать внутренний проводник, в частности зачищенный от изоляции, в области или перед местом примыкания индивидуального соединительного элемента к магистральной трубе. Согласно п.4 особенно пригоден для этого коаксиальный кабель с внутренним проводником. Между двумя антеннами образуется линия радиосвязи, по которой можно легко и надежно передавать данные без необходимости укладки и связи линий передачи данных в области примыкания индивидуального соединительного элемента. Согласно п.5 предпочтительно, если для передачи на определенной частоте для приемопередающих антенн предусмотрены идентичные габариты или формы. Согласно пп.6 и 14 для передачи данных предпочтительно, если антенны антенной пары расположены параллельно, благодаря чему уменьшается межканальное затухание, увеличивается мощность приема и достигается более высокая скорость пропускания данных. Другая проблема, возникающая при расположении двух индивидуальных соединительных элементов близко друг к другу, т.е. соответствующие области приема или передачи перекрываются, решается с помощью признаков пп.7 и 15 формулы изобретения. Пропускную способность между центральным устройством распределения данных и предусмотренным на индивидуальном соединительном элементе оконечным устройством можно увеличить согласно признакам пп.8 и 16. Для предотвращения перекрытия областей приема/передачи отдельных антенн в области примыкания индивидуального соединительного элемента для коммуникации каждой антенной пары можно предусмотреть собственную частоту или собственный протокол. Для предотвращения закупорки магистральной трубы вследствие большого количества линий передачи данных или спутывания линий передачи данных внутри системы трубопроводов служат признаки пп.9 и 10. Такой кабельный канал может быть оснащен отверстиями так, что отдельные линии передачи данных можно вывести из кабельного канала в необходимые места перед индивидуальным соединительным элементом. Как правило, кабельный канал закрепляется в самой верхней области поперечного сечения магистральной трубы с тем преимуществом, что по возможности уменьшаются нарушения оттока сточных вод. Согласно п.11 предпочтительно облегчается позиционирование концов линий передачи данных. Поскольку описанное в п.12 устройство обработки данных, подключенное на оконечную область индивидуального соединительного элемента, является распределительным устройством для беспроводной передачи данных, в частности маршрутизатором для W-LAN, появляется то преимущество, что те помещения здания, которые оснащены подключением к сточным водам или имеют индивидуальный соединительный элемент и обычно с трудом или большими затратами могут быть соединены с устройствами обработки данных, теперь могут быть легко оснащены коммуникационными устройствами. Также если исходящие индивидуальные соединительные элементы в виде содержащих сточные или ассенизационные трубопроводы санитарно-технических сооружений располагаются непосредственно вблизи помещений, в которых находятся устройства обработки данных, предпочтительно перекрывать расстояние между санитарно-техническим устройством и устройством обработки данных с помощью радиосвязи. В этом отношении это не представляет проблемы, так как в санитарно-технических устройствах обычно имеется электрический ток. Согласно п.13 в магистральной трубе размещают по меньшей мере одну линию передачи данных, а именно предпочтительно для каждого индивидуального соединительного элемента собственную линию передачи данных, которая соединена с устройством распределения данных. Конец соответствующей линии передачи данных, удаленный от центрального устройства распределения данных, либо выполнен как приемопередающая антенна, либо оснащен приемопередающей антенной. Кроме того, с конца на стороне здания индивидуального соединительного элемента вводится дополнительная линия передачи данных через этот индивидуальный соединительный элемент в систему трубопроводов или канализации, в частности до магистральной трубы или в нее. Преимущество по сравнению с традиционным способом заключается в том, что не требуется прокладывать сквозную линию передачи данных, вследствие чего наряду с уменьшением затрат, необходимых для ввода линии передачи данных, можно предотвратить запутывание и тем самым закупорку трубы. Необходимо ввести в магистральную трубу или в индивидуальный соединительный элемент только линии передачи данных или кабель. При прокладывании линий передачи данных для достижения соответствующего качества передачи необходимо следить за тем, чтобы антенны, находящиеся на оконечных областях линии передачи данных и дополнительной линии передачи данных, располагались параллельно, или, по меньшей мере, приблизительно параллельно, или находились на соответствующем расстоянии друг от друга. Возможно зафиксировать концы линий 4 или 6 передачи данных или антенны антенной пары в магистральной трубе, например привинтить к стенке канала с помощью робота-укладчика. В случае, предусмотренном согласно п.17, когда линии передачи данных размещают в трубопрово-2 015732 дах с помощью роботов с дистанционным управлением, для приема линий передачи данных могут применяться также трубопроводы с малыми диаметрами, труднодоступные для человека. Согласно пп.11 и 19 формулы изобретения линия передачи данных укладывается свободно или позиционируется на любых местах в зоне примыкания, вследствие чего можно оптимизировать качество передачи и увеличить скорость приема/передачи. Длину линии данных или дополнительной линии данных рассчитывают таким образом, чтобы концы линии данных располагались в положении, в котором они оптимально взаимодействуют или в котором достигается максимальная скорость передачи данных или минимальное межканальное затухание. Принципиально следует следить за тем, чтобы концы обеих линий передачи данных располагались как можно ближе друг к другу. Простая реализация линий передачи данных достигается согласно п.20, благодаря чему преимущественно линии передачи данных могут позиционироваться автоматически с помощью растягивания. На фиг. 1 показана традиционная система трубопроводов канализации здания; на фиг. 2 - общая схема сети для передачи данных в соответствии с изобретением с помещенными в систему трубопроводов, представленную на фиг. 1, линиями передачи данных; на фиг. 3 - зона примыкания индивидуального соединительного элемента или отводного трубопровода к магистральному трубопроводу. На фиг. 1 представлено множество зданий 5 а, 5b, каждое из которых оснащено индивидуальным соединительным элементом 2 а, 2b к системе канализационных трубопроводов. Индивидуальные соединительные элементы 2 а или 2b примыкают к магистральному трубопроводу 1. С помощью индивидуального соединительного элемента 2 к магистральному трубопроводу 1 подключено дополнительное здание 5. На фиг. 2 показана сеть в соответствии с изобретением, включающая систему канализации и кабельную сеть для передачи данных, в частности проложенные в магистральном трубопроводе 1 и в индивидуальных соединительных элементах 2 а, 2b линии 4 или 6 передачи данных. На фиг. 2 показаны три проложенные в магистральном трубопроводе 1 электрические линии 4 передачи данных и размещенное в здании 5 центральное устройство 3 распределения данных. Предусмотрено, что по меньшей мере одна линия 4 передачи данных уложена в магистральном трубопроводе 1 и подключена одним из своих концов к устройству 3 распределения данных. Другой ее конец выполнен как приемная или передающая антенна 11 или имеет подходящую приемную или передающую антенну 11. Дополнительные линии 6 передачи данных введены через индивидуальные соединительные элементы 2 а, 2b в магистральный трубопровод 1. Каждая из них подключена одним из своих концов к расположенному в соответствующем здании 2 а, 2b оконечному устройству 21. Отходящие оттуда дополнительные линии 6 передачи данных размещены в индивидуальных соединительных элементах 2 а, а другой конец дополнительной линии 6 передачи данных соответственно выполнен как приемная или передающая антенна 12 или оснащен приемной или передающей антенной 12 и находится в зоне 7 примыкания индивидуального соединительного элемента 2 к магистральному трубопроводу 1. Предусмотренная на конце линии 4 передачи данных приемная или передающая антенна 11 или выполняющий функцию антенны 12 конец линии 4 передачи данных, а также приемная или передающая антенна на конце дополнительной линии 6 передачи данных или конец дополнительной линии 6 передачи данных, выполняющий функцию антенны 12, образуют антенную пару, причем между этими антеннами 11, 12 устанавливают линию радиосвязи. Передаваемые данные передают от устройства 3 распределения данных или от оконечных устройств 21 на линию 6 передачи данных и на дополнительные линии 4 передачи данных или принимают по ним. Вместо оконечного устройства 21 или дополнительно к нему может быть предусмотрено дополнительное распределительное устройство 22, которое далее распределяет данные, поступающие на индивидуальный соединительный элемент через центральное устройство 3 распределения данных, по радиосвязи в непосредственной близости, причем эти данные могут приниматься находящимися поблизости дополнительными устройствами или передаваться на дополнительные распределительные устройства. Центральное устройство 3 распределения данных находится в здании 5 и подключено ко всем линиям 4 передачи данных и управляет коммуникацией. Исходящие от устройства 3 распределения данных линии 4 передачи данных проходят в магистральном трубопроводе 1 в направлении зоны 7 примыкания приходящих от зданий 5 а, 5b индивидуальных соединительных элементов. Согласно фиг. 2 предусмотрены две линии 4 передачи данных для снабжения здания 5b, причем длина введенной части соответствующей линии 4 передачи данных рассчитывается так, и эта линия передачи данных вводится в магистральный трубопровод 1 настолько глубоко,что конец, удаленный от центрального устройства 3 распределения данных, располагается в зоне 7 примыкания индивидуального соединительного элемента 2 а. Конец дополнительной линии 4 передачи данных, исходящей из устройства 3 распределения данных, аналогично находится в зоне 7 примыкания индивидуального соединительного элемента 2 а. От зданий 5 а или 5b в индивидуальные соединительные элементы 2 а, 2b размещают одну или две дополнительные линии 6 передачи данных и располагают их так, чтобы они находились в зоне 7 примыкания соответствующего индивидуального соединительного элемента 2 а, 2b к магистральному трубопроводу 1. Укладка или ввод линий 4 или 6 производится с помощью робота-укладчика с помощью вмывания, или-3 015732 вдувания, или другими известными способами. Для прокладки линий 4 передачи данных, исходящих из центрального устройства распределения данных, можно предусмотреть кабельный канал 15. Подобный кабельный канал 15 обычно вводят перед укладкой линий 4 передачи данных в магистральном трубопроводе 1 через сервисную шахту 2 здания 5 с помощью устройства 3 распределения данных. Укладка кабельного канала осуществляется в зависимости от размера или диаметра магистрального трубопровода 1, а также индивидуального соединительного элемента 2, который предпочтительно выполнен как шахта, либо вручную, либо при малых диаметрах трубопровода с помощью дистанционно управляемого робота. При этом кабельный канал 15 обычно привинчивается в верхней оконечной области трубопровода 1 или шахты, так как это в наименьшей степени препятствует току сточных вод. Предпочтительно выполнять такую укладку, если длина введенной в систему трубопроводов линии 4 передачи данных, а также дополнительной линии 6 передачи данных,исходя из заданной предпочтительно находящейся за пределами системы трубопроводов исходной точки варьируют и определяют или соответствующим образом оценивают положение укладки линий 4, 6 передачи данных, когда дальнейший ввод или удаление линии 4 передачи данных и/или дополнительной линии 6 передачи данных вызывает ухудшение скорости передачи и/или усиление межканального затухания. Закрепление кабельного канала 15 в магистральном трубопроводе 1, а в случае необходимости также и в индивидуальном соединительном элементе 2 предпочтительно осуществляется с помощью винтов и дюбелей, обеспечивающих опору кабельного канала 15 в верхней зоне магистрального трубопровода 1. В соответствии с изобретением возможны две различные конструкции антенн 11, 12. Согласно первой экономичной конструкции линия 4 передачи данных, а также дополнительная линия 6 передачи данных выполняется как коаксиальный кабель, состоящий из внутреннего проводника и экрана, и на участке, соответствующем типовой протяженности антенны для заданной частоты, экранирование снимается с кабеля так, что неэкранированный внутренний проводник, предпочтительно изолированный, простирается в зоне 7 примыкания индивидуального соединительного элемента 2 к магистральному трубопроводу 1. В качестве дополнительной возможности можно предусмотреть, что на конце линии 4 передачи данных подключена антенна с соответствующими габаритами. Целесообразно, когда обе антенны 11, 12 соответствующей антенной пары имеют одинаковую форму и габариты, а также расположены параллельно. Для коммуникации в случае нескольких антенных пар с антеннами 11, 12, причем зоны действия соответствующих антенных пар пересекаются, можно предусмотреть, что для различных антенных пар используются различные частоты или протоколы передачи данных. Для повышения скорости передачи данных можно предусмотреть, чтобы в зоне 7 примыкания индивидуального соединительного элемента 2b находились несколько антенных пар, и для коммуникации отдельных антенных пар были предусмотрены различные частоты и протоколы. На фиг. 3 изображена соседняя к зоне 7 зона примыкания индивидуального соединительного элемента 2 к магистральному трубопроводу 1. Подключенная к центральному устройству 3 распределения данных линия 4 передачи данных выведена из кабельного канала 15 в соседней к зоне 7 зоне примыкания и выполнена на этом выведенном конце как антенна 11, в частности, с удаленной изоляцией. Также на удаленном от здания конце дополнительный кабель 6 данных, проложенный по индивидуальному соединительному элементу 2 здания 5, выполнен в виде антенны 12, в частности с удаленной изоляцией. Разумеется, вместо системы канализации в зоне зданий 5 можно использовать другие системы трубопроводов, оснащенные индивидуальными соединительными элементами 2 и общим трубопроводом 1. В частности, установки для кондиционирования имеют систему трубопроводов с воздуховодным магистральным трубопроводом и ответвляющимися соединительными трубопроводами или воздуховодными отводами, которая аналогично системе канализации может задействоваться при прокладке линий 4, 6 передачи данных. Устройство 3 распределения данных и оконечные устройства 21 имеют соответствующее электрическое и/или электронное оснащение и функции, необходимые для передачи данных на соответствующие линии данных и на антенны или приема и обработки поступающих на антенну радиосигналов. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Сеть передачи данных, включающая систему трубопроводов с магистральным трубопроводом(1), по меньшей мере одним отводным трубопроводом, примыкающим к магистральному трубопроводу(1), проходящим к зданию (5), представляющим собой индивидуальный соединительный элемент (2, 2 а,2b) по меньшей мере с одной проложенной в магистральном трубопроводе (1) и по меньшей мере одной проложенной в индивидуальном соединительном элементе (2) электрической линией (4) передачи данных, по меньшей мере с одним центральным устройством (3) распределения данных и по меньшей мере с одним оконечным устройством (21), при этом в магистральном трубопроводе (1) уложена по меньшей мере одна линия (4) передачи данных, подключенная одним из своих концов к устройству (3) распределения данных, находящемуся за пределами-4 015732 системы трубопроводов, причем ее другой уложенный в системе трубопроводов конец выполнен как приемная или передающая антенна (11) или имеет приемную или передающую антенну (11),в системе трубопроводов через индивидуальный соединительный элемент (2) уложена по меньшей мере одна дополнительная линия (6) передачи данных, связанная одним из своих концов с оконечным устройством (21), в частности находящимся за пределами системы трубопроводов, и другой конец которой выполнен как приемная или передающая антенна (12) или имеет приемную или передающую антенну (12), и приемная или передающая антенна (11), или функционирующий как антенна (11) конец линии (4) передачи данных, а также дополнительная приемная или передающая антенна (12), или функционирующий как антенна (12) конец линии (6) передачи данных образуют антенную пару, между антеннами которой (11, 12) существует или образуется линия радиосвязи. 2. Сеть по п.1, отличающаяся тем, что антенны (11, 12) или функционирующие как антенны (11, 12) концы линий (4, 6) передачи данных размещены в зоне (7) или перед примыканием индивидуального соединительного элемента (2) к магистральному трубопроводу (1). 3. Сеть по пп.1 или 2, отличающаяся тем, что линия (4) передачи данных или дополнительная линия(6) передачи данных экранированы, причем на конце линии (4) передачи данных или дополнительной линии (6) передачи данных, функционирующем или выполненном как антенна (11, 12), из экрана выступает по меньшей мере один неэкранированный проводник. 4. Сеть по любому из пп.1-3, отличающаяся тем, что линия (4) передачи данных или дополнительная линия (6) передачи данных выполнены как коаксиальные кабели, в частности, с единственным внутренним проводником. 5. Сеть по любому из пп.1-4, отличающаяся тем, что обе антенны (11, 12) соответствующей антенной пары имеют одинаковую форму и/или габариты. 6. Сеть по любому из пп.1-5, отличающаяся тем, что антенны (11, 12) антенной пары размещены параллельно. 7. Сеть по любому из пп.1-6, отличающаяся тем, что для коммуникации в случае нескольких предусмотренных в системе трубопроводов антенных пар, в частности следующих друг за другом индивидуальных соединительных элементов (2), зоны приема/передачи которых перекрываются, для отдельных антенных пар для передачи данных предусмотрены различные частоты и/или протоколы. 8. Сеть по любому из пп.1-7, отличающаяся тем, что при одном индивидуальном соединительном элементе предусмотрено несколько антенных пар, и для передачи данных в каждой антенной паре предусмотрены различные частоты и/или протоколы. 9. Сеть по любому из пп.1-8, отличающаяся тем, что линия (4) передачи данных уложена в кабельном канале (15) в магистральном трубопроводе (1). 10. Сеть по любому из пп.1-9, отличающаяся тем, что кабельный канал (15) закреплен в самой верхней зоне поперечного сечения магистрального трубопровода (1), предпочтительно привинчен, и линия (4) передачи данных выведена из кабельного канала (15), в частности, в соседней к примыканию (7) зоне индивидуального соединительного элемента (2) к магистральному трубопроводу (1). 11. Сеть по любому из пп.1-10, отличающаяся тем, что выполненный как антенна (11) конец или предусмотренная на конце антенна (11) линии (4) передачи данных расположены в соседней к примыканию (7) зоне, в частности в соседней зоне выполненного как антенна (12) конца (12) дополнительной линии (6) передачи данных или предусмотренной на конце дополнительной линии (6) передачи данных антенны (12), и/или что дополнительная линия (6) передачи данных своим имеющим антенну (11) или выполненным как антенна (11) концом лежит напротив конца линии (4) передачи данных и выступает или выведена наружу из конца индивидуального соединительного элемента (2). 12. Сеть по любому из пп.1-11, отличающаяся тем, что на удаленном от магистрального трубопровода (1) конце дополнительной линии (6) передачи данных подключено оконечное устройство (12) и/или распределительное устройство (22), предпочтительно для радиопередачи данных, в частности маршрутизатор для беспроводной локальной вычислительной сети (WLAN), и что при необходимости в зоне передачи такого дополнительного распределительного устройства (22) предусмотрены дополнительные оконечные устройства, в частности компьютеры, оснащенные устройствами для радиопередачи данных. 13. Способ передачи данных в сети, включающей систему трубопроводов с магистральным трубопроводом (1) и по меньшей мере одним примыкающим к магистральному трубопроводу (1) ведущим к зданию (5 а, 5b), представляющим собой индивидуальный соединительный элемент (2, 2 а, 2b) отводным трубопроводом, содержащим следующие этапы: по меньшей мере одну линию (4) передачи данных укладывают в магистральный трубопровод (1) и одним из своих концов подключают к устройству (3) распределения данных,другой конец указанной линии (4) выполняют как приемную или передающую антенну (11) или оснащают приемной или передающей антенной (11),через индивидуальный соединительный элемент (2, 2 а, 2b) в систему трубопроводов или в магистральный трубопровод (1) укладывают по меньшей мере одну дополнительную линию (6) передачи данных и связывают один из ее концов с оконечным устройством (21), предпочтительно размещенным за-5 015732 пределами магистрального трубопровода (4), и на другом конце выполняют приемную или передающую антенну (12) или снабжают приемной или передающей антенной (12), и данные между образованной концом приемной или передающей антенны (11) или функционирующим как антенна (11) концом линии (4) передачи данных и концом приемной или передающей антенны(12)б или функционирующим как антенна (12) концом дополнительной линии (6) передачи данных антенной пары передают с помощью радиосвязи. 14. Способ по п.13, отличающийся тем, что антенны (11, 12) антенной пары, в частности, в зоне (7) или перед примыканием индивидуального соединительного элемента (2) к магистральному трубопроводу (1) для оптимизации передачи данных относительно взаимного расположения выравнивают, в частности, параллельно друг другу. 15. Способ по п.13 или 14, отличающийся тем, что коммуникация между антеннами (11, 12) антенных пар индивидуальных соединительных элементов (2 а, 2b), расположенных напротив друг друга в соответствующей зоне приема/передачи из антенн (11, 12), осуществляется с различными частотами и/или протоколами. 16. Способ по любому из пп.13-15, отличающийся тем, что одному индивидуальному соединительному элементу (2) соответствуют несколько антенных пар, и для коммуникации в каждой соответствующей этому индивидуальному соединительному элементу (2) антенной паре используют различные частоты и/или протоколы. 17. Способ по любому из пп.13-16, отличающийся тем, что линию (4) передачи данных, а также дополнительную линию (6) передачи данных в магистральном трубопроводе (1), и/или в индивидуальном соединительном элементе (2, 2 а, 2b), и/или в зоне (7) примыкания индивидуального соединительного элемента (2) к магистральному трубопроводу (1) позиционируют с помощью робота с дистанционным управлением. 18. Способ по любому из пп.13-17, отличающийся тем, что функционирующую как антенна (11) или имеющую антенну (11) оконечную область линии (4) передачи данных выводят или вытаскивают из направляющего линию (4) передачи данных кабельного канала (15) и позиционируют ее конец перед индивидуальным соединительным элементом (2). 19. Способ по любому из пп.13-18, отличающийся тем, что антенны (11, 12) антенной пары позиционируют во взаимное положение, в котором обеспечивается максимальная скорость передачи данных и/или минимальное межканальное затухание. 20. Способ по любому из пп.13-19, отличающийся тем, что протяженность уложенной в систему трубопроводов линии (4) передачи данных, а также дополнительной линии (6) передачи данных, исходя из установленной, предпочтительно находящейся за пределами системы трубопроводов исходной точки,варьируют, и что затем устанавливают протяженность или положение укладки линий (4, 6) передачи данных, если дальнейшее введение или удаление линии (4) передачи данных и/или дополнительной линии (6) передачи данных создает ухудшение скорости передачи данных и/или усиление межканального затухания. 21. Способ по любому из пп.13-20, отличающийся тем, что антенную пару размещают в магистральном трубопроводе (1) по потоку ниже примыкания индивидуального соединительного элемента или отвода (2 а, 2b), предпочтительно на расстоянии меньшем, чем диаметр отвода.
