Крепежное устройство для несущих конструкций, обеспечивающее удержание панелей, например, из стекла, мрамора или подобного материала, посредством точечной анкеровки и шаровой опоры

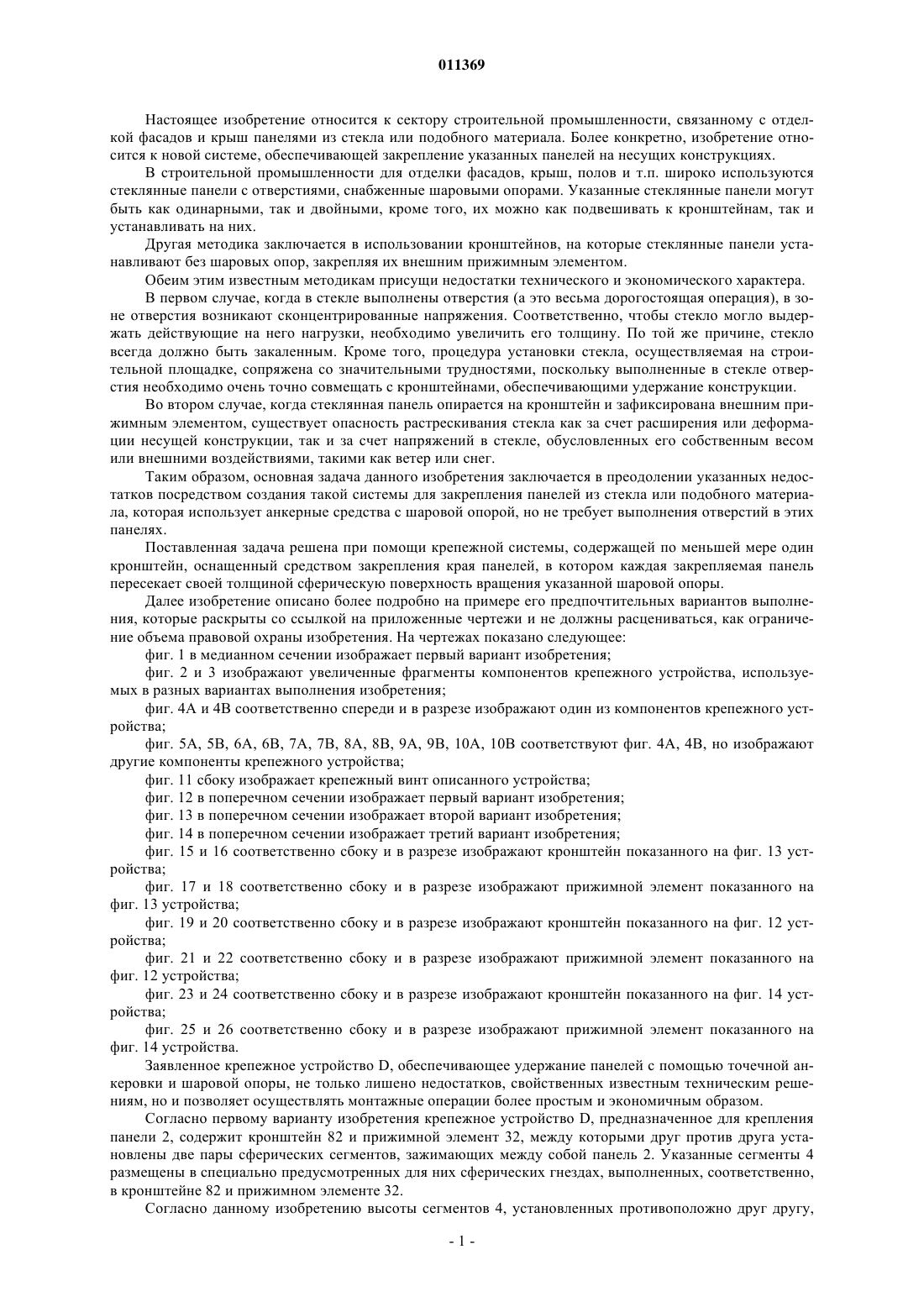

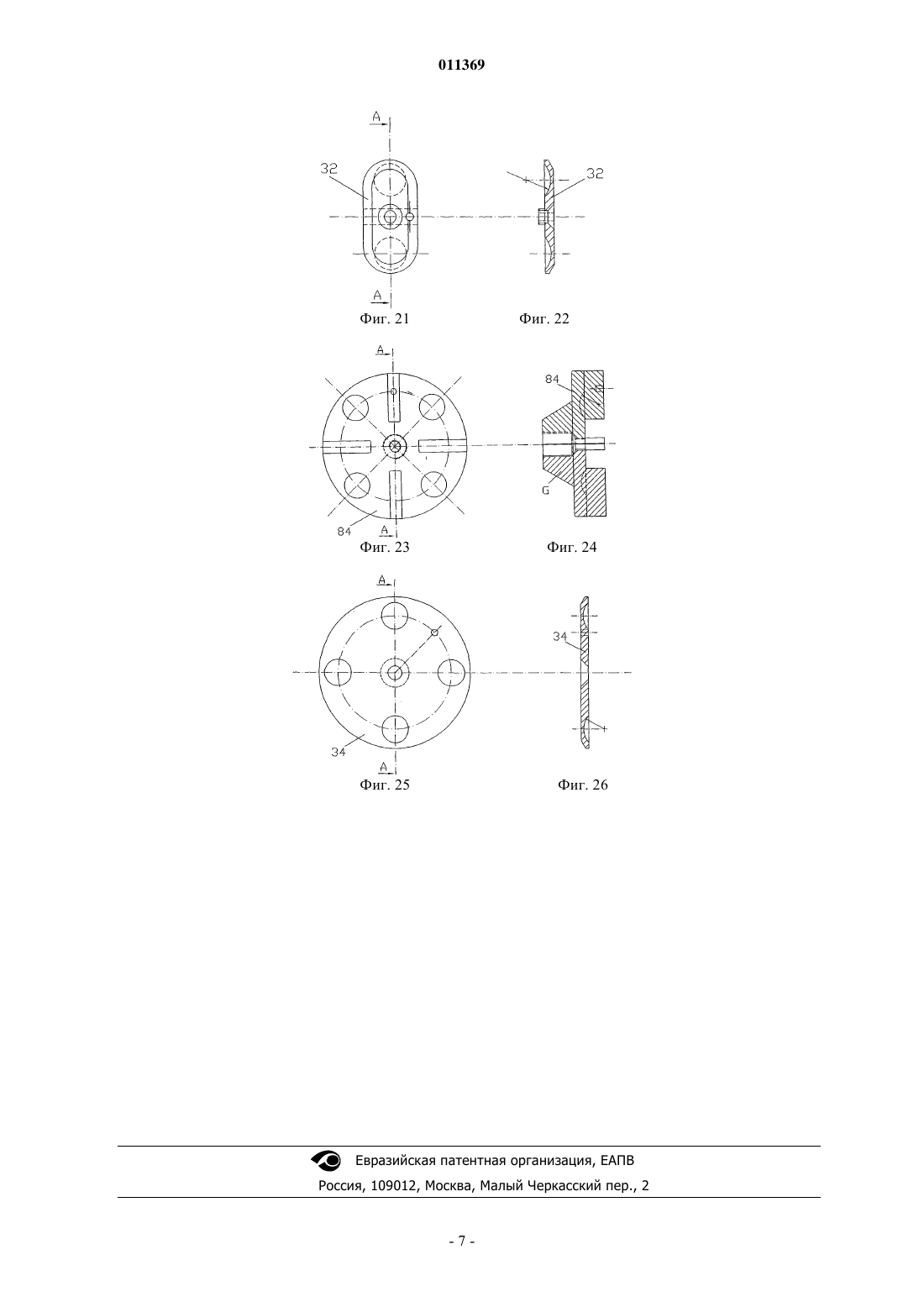

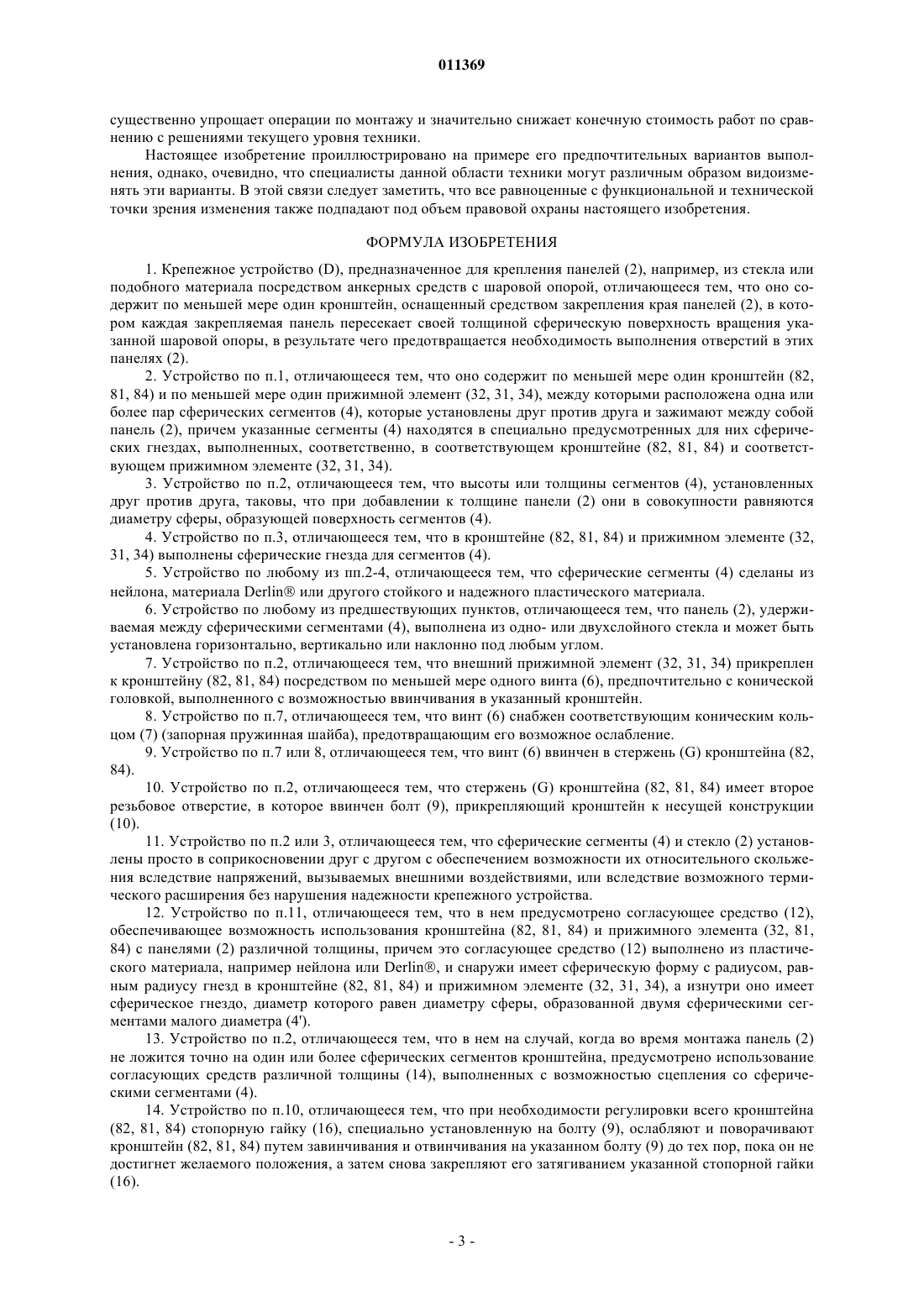

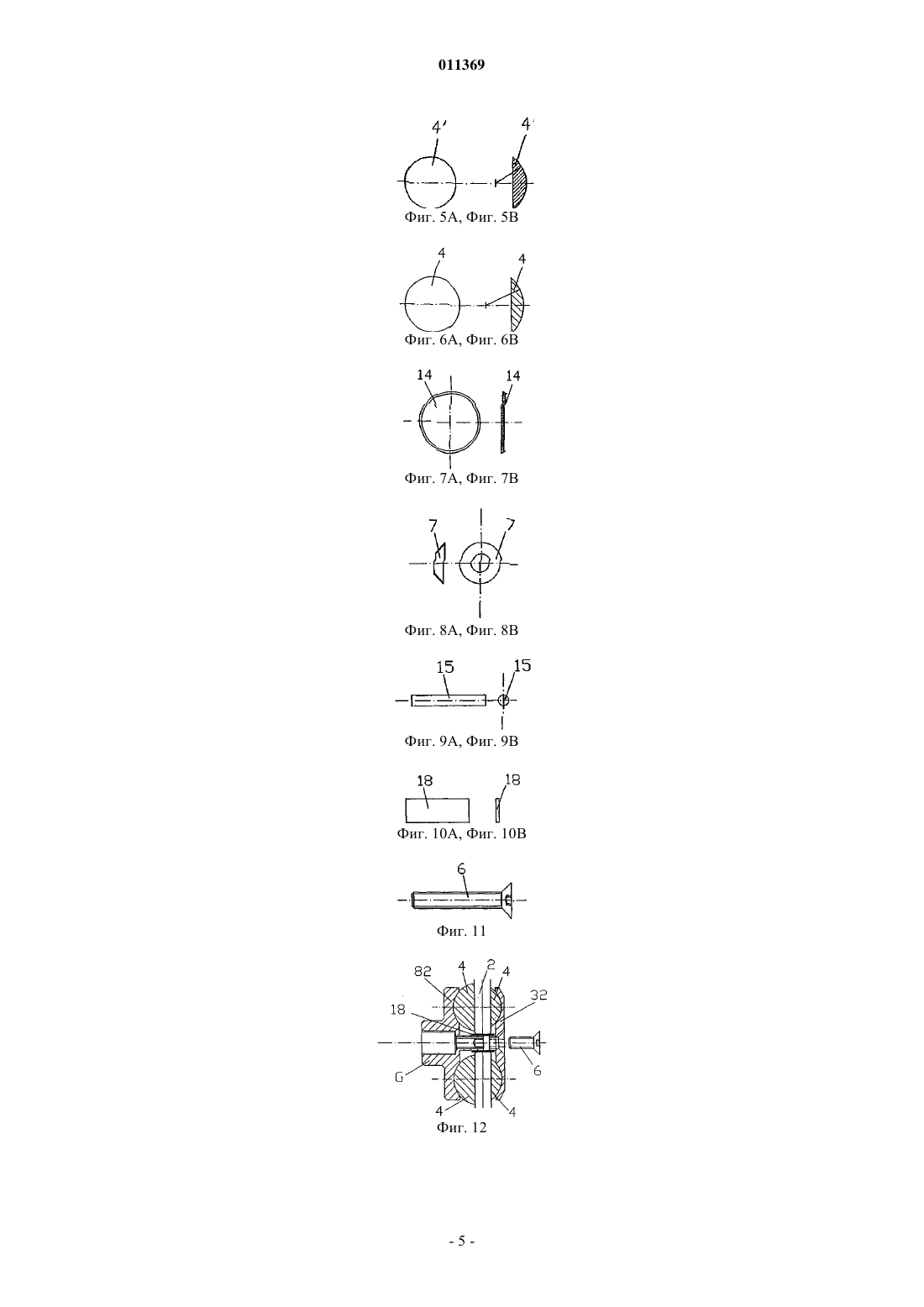

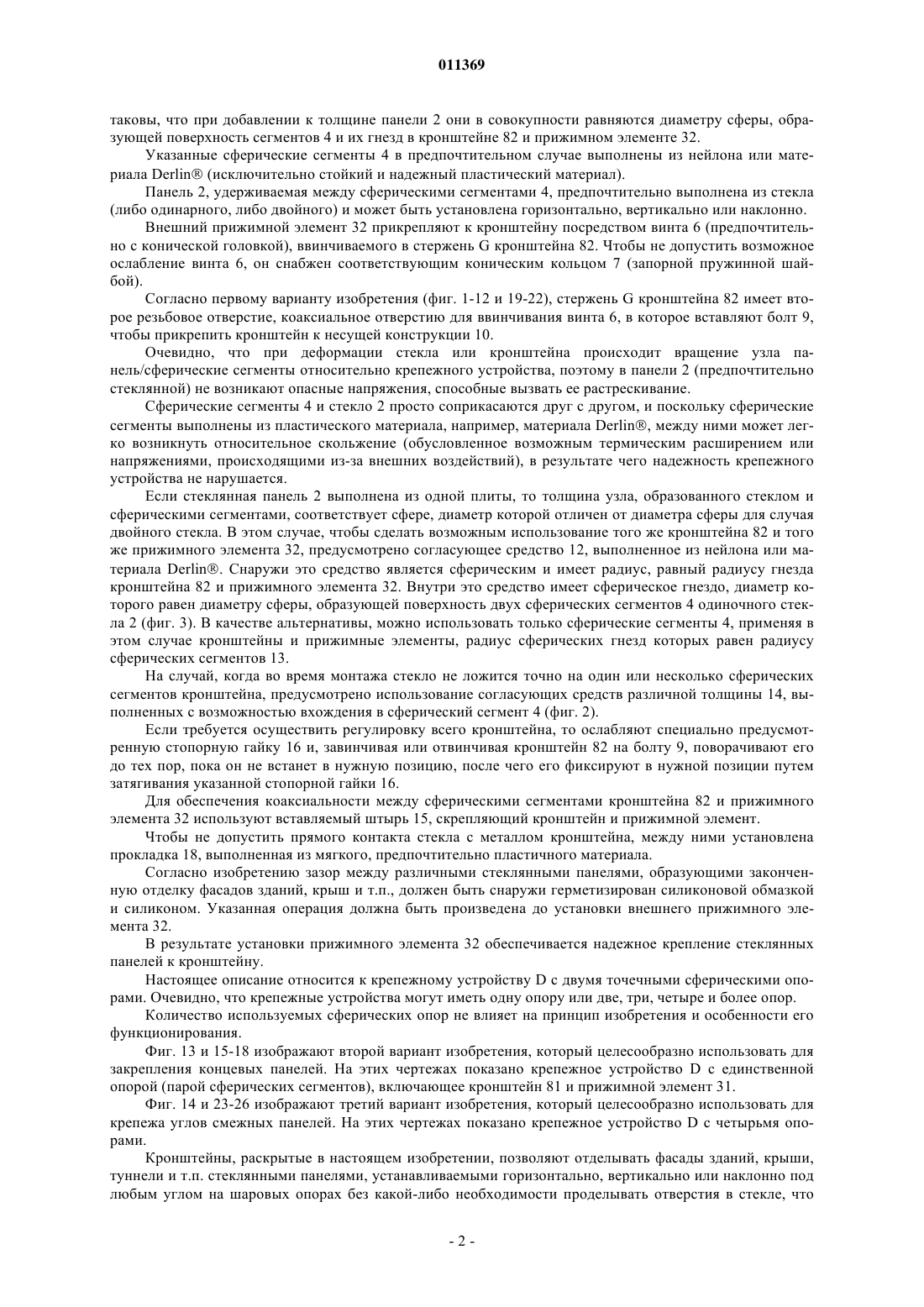

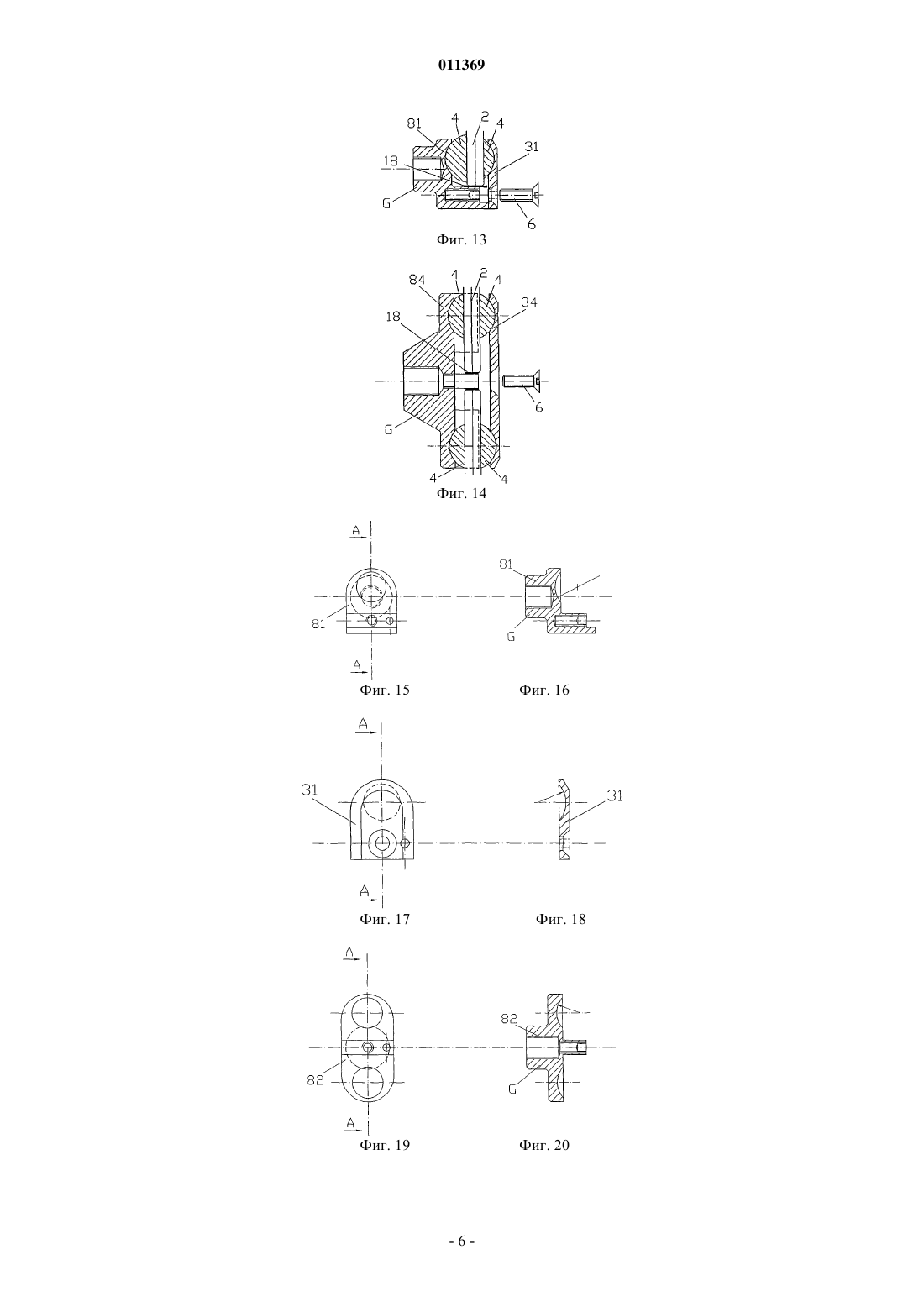

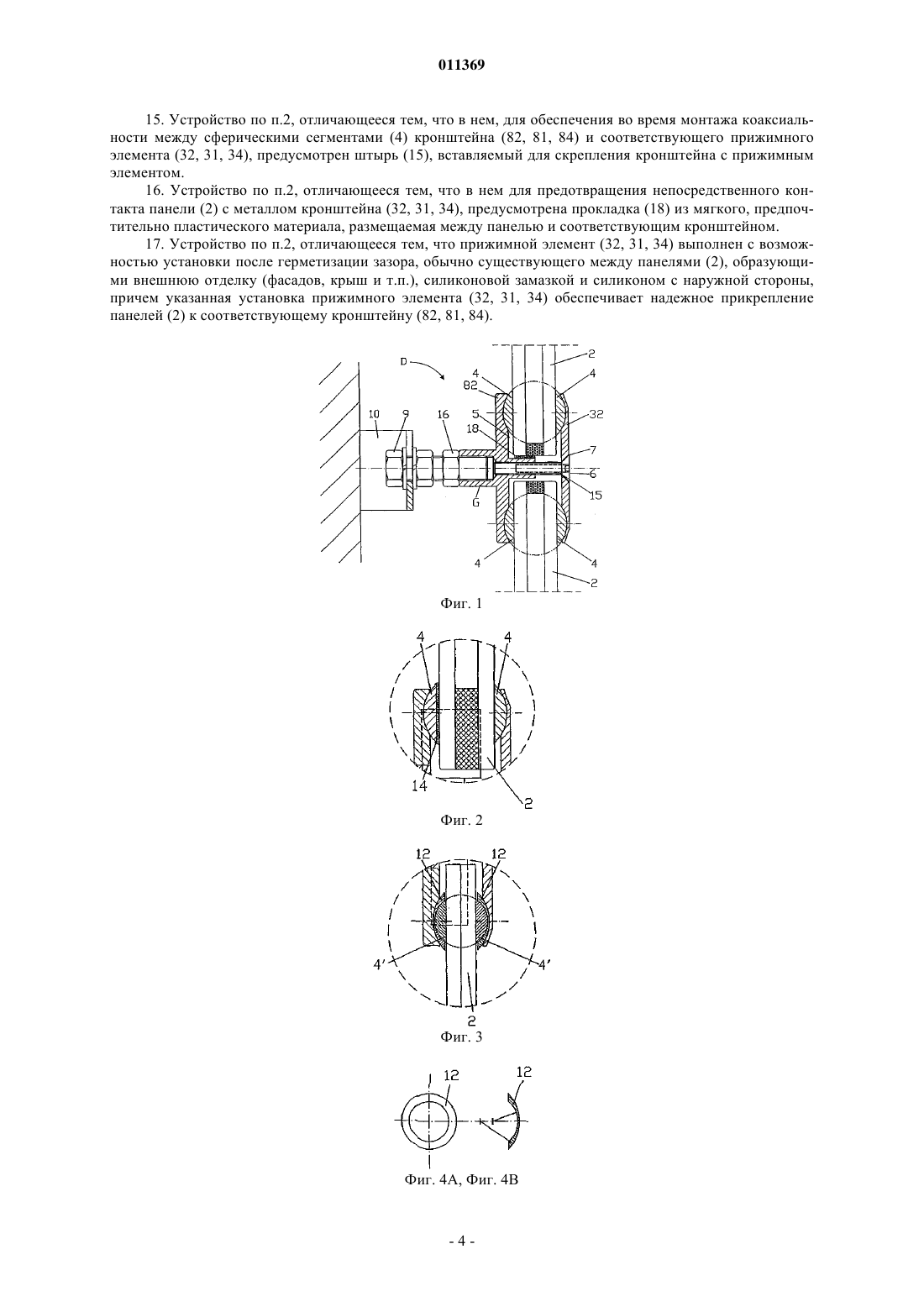

011369 Настоящее изобретение относится к сектору строительной промышленности, связанному с отделкой фасадов и крыш панелями из стекла или подобного материала. Более конкретно, изобретение относится к новой системе, обеспечивающей закрепление указанных панелей на несущих конструкциях. В строительной промышленности для отделки фасадов, крыш, полов и т.п. широко используются стеклянные панели с отверстиями, снабженные шаровыми опорами. Указанные стеклянные панели могут быть как одинарными, так и двойными, кроме того, их можно как подвешивать к кронштейнам, так и устанавливать на них. Другая методика заключается в использовании кронштейнов, на которые стеклянные панели устанавливают без шаровых опор, закрепляя их внешним прижимным элементом. Обеим этим известным методикам присущи недостатки технического и экономического характера. В первом случае, когда в стекле выполнены отверстия (а это весьма дорогостоящая операция), в зоне отверстия возникают сконцентрированные напряжения. Соответственно, чтобы стекло могло выдержать действующие на него нагрузки, необходимо увеличить его толщину. По той же причине, стекло всегда должно быть закаленным. Кроме того, процедура установки стекла, осуществляемая на строительной площадке, сопряжена со значительными трудностями, поскольку выполненные в стекле отверстия необходимо очень точно совмещать с кронштейнами, обеспечивающими удержание конструкции. Во втором случае, когда стеклянная панель опирается на кронштейн и зафиксирована внешним прижимным элементом, существует опасность растрескивания стекла как за счет расширения или деформации несущей конструкции, так и за счет напряжений в стекле, обусловленных его собственным весом или внешними воздействиями, такими как ветер или снег. Таким образом, основная задача данного изобретения заключается в преодолении указанных недостатков посредством создания такой системы для закрепления панелей из стекла или подобного материала, которая использует анкерные средства с шаровой опорой, но не требует выполнения отверстий в этих панелях. Поставленная задача решена при помощи крепежной системы, содержащей по меньшей мере один кронштейн, оснащенный средством закрепления края панелей, в котором каждая закрепляемая панель пересекает своей толщиной сферическую поверхность вращения указанной шаровой опоры. Далее изобретение описано более подробно на примере его предпочтительных вариантов выполнения, которые раскрыты со ссылкой на приложенные чертежи и не должны расцениваться, как ограничение объема правовой охраны изобретения. На чертежах показано следующее: фиг. 1 в медианном сечении изображает первый вариант изобретения; фиг. 2 и 3 изображают увеличенные фрагменты компонентов крепежного устройства, используемых в разных вариантах выполнения изобретения; фиг. 4 А и 4 В соответственно спереди и в разрезе изображают один из компонентов крепежного устройства; фиг. 5 А, 5 В, 6 А, 6 В, 7 А, 7 В, 8 А, 8 В, 9 А, 9 В, 10 А, 10 В соответствуют фиг. 4 А, 4 В, но изображают другие компоненты крепежного устройства; фиг. 11 сбоку изображает крепежный винт описанного устройства; фиг. 12 в поперечном сечении изображает первый вариант изобретения; фиг. 13 в поперечном сечении изображает второй вариант изобретения; фиг. 14 в поперечном сечении изображает третий вариант изобретения; фиг. 15 и 16 соответственно сбоку и в разрезе изображают кронштейн показанного на фиг. 13 устройства; фиг. 17 и 18 соответственно сбоку и в разрезе изображают прижимной элемент показанного на фиг. 13 устройства; фиг. 19 и 20 соответственно сбоку и в разрезе изображают кронштейн показанного на фиг. 12 устройства; фиг. 21 и 22 соответственно сбоку и в разрезе изображают прижимной элемент показанного на фиг. 12 устройства; фиг. 23 и 24 соответственно сбоку и в разрезе изображают кронштейн показанного на фиг. 14 устройства; фиг. 25 и 26 соответственно сбоку и в разрезе изображают прижимной элемент показанного на фиг. 14 устройства. Заявленное крепежное устройство D, обеспечивающее удержание панелей с помощью точечной анкеровки и шаровой опоры, не только лишено недостатков, свойственных известным техническим решениям, но и позволяет осуществлять монтажные операции более простым и экономичным образом. Согласно первому варианту изобретения крепежное устройство D, предназначенное для крепления панели 2, содержит кронштейн 82 и прижимной элемент 32, между которыми друг против друга установлены две пары сферических сегментов, зажимающих между собой панель 2. Указанные сегменты 4 размещены в специально предусмотренных для них сферических гнездах, выполненных, соответственно,в кронштейне 82 и прижимном элементе 32. Согласно данному изобретению высоты сегментов 4, установленных противоположно друг другу,-1 011369 таковы, что при добавлении к толщине панели 2 они в совокупности равняются диаметру сферы, образующей поверхность сегментов 4 и их гнезд в кронштейне 82 и прижимном элементе 32. Указанные сферические сегменты 4 в предпочтительном случае выполнены из нейлона или материала Derlin (исключительно стойкий и надежный пластический материал). Панель 2, удерживаемая между сферическими сегментами 4, предпочтительно выполнена из стекла(либо одинарного, либо двойного) и может быть установлена горизонтально, вертикально или наклонно. Внешний прижимной элемент 32 прикрепляют к кронштейну посредством винта 6 (предпочтительно с конической головкой), ввинчиваемого в стержень G кронштейна 82. Чтобы не допустить возможное ослабление винта 6, он снабжен соответствующим коническим кольцом 7 (запорной пружинной шайбой). Согласно первому варианту изобретения (фиг. 1-12 и 19-22), стержень G кронштейна 82 имеет второе резьбовое отверстие, коаксиальное отверстию для ввинчивания винта 6, в которое вставляют болт 9,чтобы прикрепить кронштейн к несущей конструкции 10. Очевидно, что при деформации стекла или кронштейна происходит вращение узла панель/сферические сегменты относительно крепежного устройства, поэтому в панели 2 (предпочтительно стеклянной) не возникают опасные напряжения, способные вызвать ее растрескивание. Сферические сегменты 4 и стекло 2 просто соприкасаются друг с другом, и поскольку сферические сегменты выполнены из пластического материала, например, материала Derlin, между ними может легко возникнуть относительное скольжение (обусловленное возможным термическим расширением или напряжениями, происходящими из-за внешних воздействий), в результате чего надежность крепежного устройства не нарушается. Если стеклянная панель 2 выполнена из одной плиты, то толщина узла, образованного стеклом и сферическими сегментами, соответствует сфере, диаметр которой отличен от диаметра сферы для случая двойного стекла. В этом случае, чтобы сделать возможным использование того же кронштейна 82 и того же прижимного элемента 32, предусмотрено согласующее средство 12, выполненное из нейлона или материала Derlin. Снаружи это средство является сферическим и имеет радиус, равный радиусу гнезда кронштейна 82 и прижимного элемента 32. Внутри это средство имеет сферическое гнездо, диаметр которого равен диаметру сферы, образующей поверхность двух сферических сегментов 4 одиночного стекла 2 (фиг. 3). В качестве альтернативы, можно использовать только сферические сегменты 4, применяя в этом случае кронштейны и прижимные элементы, радиус сферических гнезд которых равен радиусу сферических сегментов 13. На случай, когда во время монтажа стекло не ложится точно на один или несколько сферических сегментов кронштейна, предусмотрено использование согласующих средств различной толщины 14, выполненных с возможностью вхождения в сферический сегмент 4 (фиг. 2). Если требуется осуществить регулировку всего кронштейна, то ослабляют специально предусмотренную стопорную гайку 16 и, завинчивая или отвинчивая кронштейн 82 на болту 9, поворачивают его до тех пор, пока он не встанет в нужную позицию, после чего его фиксируют в нужной позиции путем затягивания указанной стопорной гайки 16. Для обеспечения коаксиальности между сферическими сегментами кронштейна 82 и прижимного элемента 32 используют вставляемый штырь 15, скрепляющий кронштейн и прижимной элемент. Чтобы не допустить прямого контакта стекла с металлом кронштейна, между ними установлена прокладка 18, выполненная из мягкого, предпочтительно пластичного материала. Согласно изобретению зазор между различными стеклянными панелями, образующими законченную отделку фасадов зданий, крыш и т.п., должен быть снаружи герметизирован силиконовой обмазкой и силиконом. Указанная операция должна быть произведена до установки внешнего прижимного элемента 32. В результате установки прижимного элемента 32 обеспечивается надежное крепление стеклянных панелей к кронштейну. Настоящее описание относится к крепежному устройству D с двумя точечными сферическими опорами. Очевидно, что крепежные устройства могут иметь одну опору или две, три, четыре и более опор. Количество используемых сферических опор не влияет на принцип изобретения и особенности его функционирования. Фиг. 13 и 15-18 изображают второй вариант изобретения, который целесообразно использовать для закрепления концевых панелей. На этих чертежах показано крепежное устройство D с единственной опорой (парой сферических сегментов), включающее кронштейн 81 и прижимной элемент 31. Фиг. 14 и 23-26 изображают третий вариант изобретения, который целесообразно использовать для крепежа углов смежных панелей. На этих чертежах показано крепежное устройство D с четырьмя опорами. Кронштейны, раскрытые в настоящем изобретении, позволяют отделывать фасады зданий, крыши,туннели и т.п. стеклянными панелями, устанавливаемыми горизонтально, вертикально или наклонно под любым углом на шаровых опорах без какой-либо необходимости проделывать отверстия в стекле, что-2 011369 существенно упрощает операции по монтажу и значительно снижает конечную стоимость работ по сравнению с решениями текущего уровня техники. Настоящее изобретение проиллюстрировано на примере его предпочтительных вариантов выполнения, однако, очевидно, что специалисты данной области техники могут различным образом видоизменять эти варианты. В этой связи следует заметить, что все равноценные с функциональной и технической точки зрения изменения также подпадают под объем правовой охраны настоящего изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Крепежное устройство (D), предназначенное для крепления панелей (2), например, из стекла или подобного материала посредством анкерных средств с шаровой опорой, отличающееся тем, что оно содержит по меньшей мере один кронштейн, оснащенный средством закрепления края панелей (2), в котором каждая закрепляемая панель пересекает своей толщиной сферическую поверхность вращения указанной шаровой опоры, в результате чего предотвращается необходимость выполнения отверстий в этих панелях (2). 2. Устройство по п.1, отличающееся тем, что оно содержит по меньшей мере один кронштейн (82,81, 84) и по меньшей мере один прижимной элемент (32, 31, 34), между которыми расположена одна или более пар сферических сегментов (4), которые установлены друг против друга и зажимают между собой панель (2), причем указанные сегменты (4) находятся в специально предусмотренных для них сферических гнездах, выполненных, соответственно, в соответствующем кронштейне (82, 81, 84) и соответствующем прижимном элементе (32, 31, 34). 3. Устройство по п.2, отличающееся тем, что высоты или толщины сегментов (4), установленных друг против друга, таковы, что при добавлении к толщине панели (2) они в совокупности равняются диаметру сферы, образующей поверхность сегментов (4). 4. Устройство по п.3, отличающееся тем, что в кронштейне (82, 81, 84) и прижимном элементе (32,31, 34) выполнены сферические гнезда для сегментов (4). 5. Устройство по любому из пп.2-4, отличающееся тем, что сферические сегменты (4) сделаны из нейлона, материала Derlin или другого стойкого и надежного пластического материала. 6. Устройство по любому из предшествующих пунктов, отличающееся тем, что панель (2), удерживаемая между сферическими сегментами (4), выполнена из одно- или двухслойного стекла и может быть установлена горизонтально, вертикально или наклонно под любым углом. 7. Устройство по п.2, отличающееся тем, что внешний прижимной элемент (32, 31, 34) прикреплен к кронштейну (82, 81, 84) посредством по меньшей мере одного винта (6), предпочтительно с конической головкой, выполненного с возможностью ввинчивания в указанный кронштейн. 8. Устройство по п.7, отличающееся тем, что винт (6) снабжен соответствующим коническим кольцом (7) (запорная пружинная шайба), предотвращающим его возможное ослабление. 9. Устройство по п.7 или 8, отличающееся тем, что винт (6) ввинчен в стержень (G) кронштейна (82,84). 10. Устройство по п.2, отличающееся тем, что стержень (G) кронштейна (82, 81, 84) имеет второе резьбовое отверстие, в которое ввинчен болт (9), прикрепляющий кронштейн к несущей конструкции(10). 11. Устройство по п.2 или 3, отличающееся тем, что сферические сегменты (4) и стекло (2) установлены просто в соприкосновении друг с другом с обеспечением возможности их относительного скольжения вследствие напряжений, вызываемых внешними воздействиями, или вследствие возможного термического расширения без нарушения надежности крепежного устройства. 12. Устройство по п.11, отличающееся тем, что в нем предусмотрено согласующее средство (12),обеспечивающее возможность использования кронштейна (82, 81, 84) и прижимного элемента (32, 81,84) с панелями (2) различной толщины, причем это согласующее средство (12) выполнено из пластического материала, например нейлона или Derlin, и снаружи имеет сферическую форму с радиусом, равным радиусу гнезд в кронштейне (82, 81, 84) и прижимном элементе (32, 31, 34), а изнутри оно имеет сферическое гнездо, диаметр которого равен диаметру сферы, образованной двумя сферическими сегментами малого диаметра (4'). 13. Устройство по п.2, отличающееся тем, что в нем на случай, когда во время монтажа панель (2) не ложится точно на один или более сферических сегментов кронштейна, предусмотрено использование согласующих средств различной толщины (14), выполненных с возможностью сцепления со сферическими сегментами (4). 14. Устройство по п.10, отличающееся тем, что при необходимости регулировки всего кронштейна(82, 81, 84) стопорную гайку (16), специально установленную на болту (9), ослабляют и поворачивают кронштейн (82, 81, 84) путем завинчивания и отвинчивания на указанном болту (9) до тех пор, пока он не достигнет желаемого положения, а затем снова закрепляют его затягиванием указанной стопорной гайки-3 011369 15. Устройство по п.2, отличающееся тем, что в нем, для обеспечения во время монтажа коаксиальности между сферическими сегментами (4) кронштейна (82, 81, 84) и соответствующего прижимного элемента (32, 31, 34), предусмотрен штырь (15), вставляемый для скрепления кронштейна с прижимным элементом. 16. Устройство по п.2, отличающееся тем, что в нем для предотвращения непосредственного контакта панели (2) с металлом кронштейна (32, 31, 34), предусмотрена прокладка (18) из мягкого, предпочтительно пластического материала, размещаемая между панелью и соответствующим кронштейном. 17. Устройство по п.2, отличающееся тем, что прижимной элемент (32, 31, 34) выполнен с возможностью установки после герметизации зазора, обычно существующего между панелями (2), образующими внешнюю отделку (фасадов, крыш и т.п.), силиконовой замазкой и силиконом с наружной стороны,причем указанная установка прижимного элемента (32, 31, 34) обеспечивает надежное прикрепление панелей (2) к соответствующему кронштейну (82, 81, 84).
