Скважинная расширяемая изоляция
Номер патента: 11131
Опубликовано: 30.12.2008
Авторы: Корнелиссен Эрик Керст, Бэйенс Матеус Норбертус, Кломпсма Дерк Лукас
Формула / Реферат

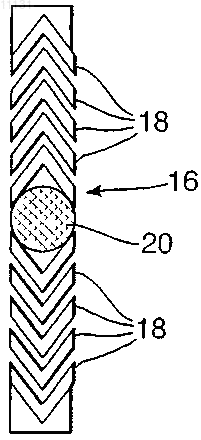

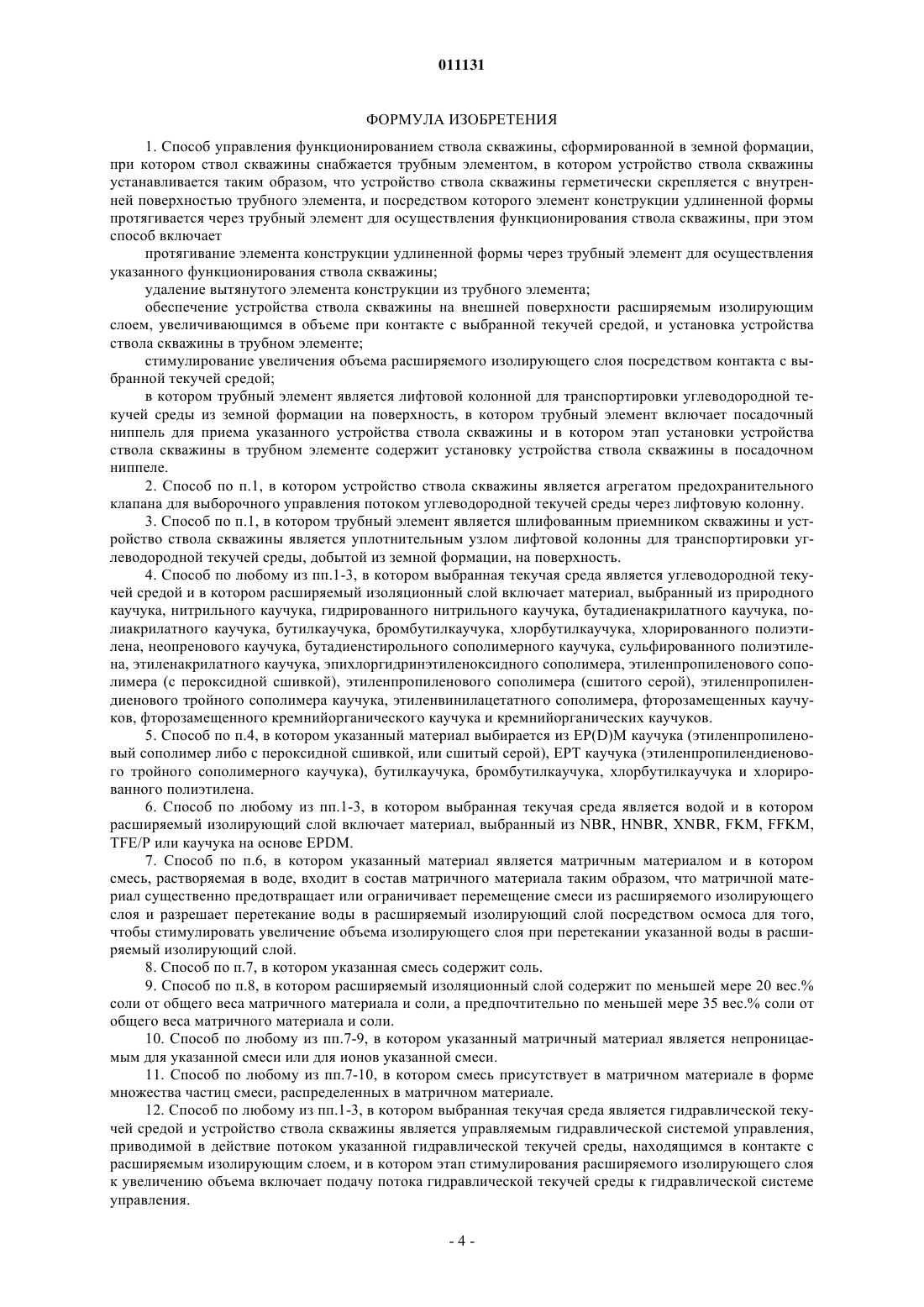

1. Способ управления функционированием ствола скважины, сформированной в земной формации, при котором ствол скважины снабжается трубным элементом, в котором устройство ствола скважины устанавливается таким образом, что устройство ствола скважины герметически скрепляется с внутренней поверхностью трубного элемента, и посредством которого элемент конструкции удлиненной формы протягивается через трубный элемент для осуществления функционирования ствола скважины, при этом способ включает
протягивание элемента конструкции удлиненной формы через трубный элемент для осуществления указанного функционирования ствола скважины;
удаление вытянутого элемента конструкции из трубного элемента;
обеспечение устройства ствола скважины на внешней поверхности расширяемым изолирующим слоем, увеличивающимся в объеме при контакте с выбранной текучей средой, и установка устройства ствола скважины в трубном элементе;
стимулирование увеличения объема расширяемого изолирующего слоя посредством контакта с выбранной текучей средой;
в котором трубный элемент является лифтовой колонной для транспортировки углеводородной текучей среды из земной формации на поверхность, в котором трубный элемент включает посадочный ниппель для приема указанного устройства ствола скважины и в котором этап установки устройства ствола скважины в трубном элементе содержит установку устройства ствола скважины в посадочном ниппеле.
2. Способ по п.1, в котором устройство ствола скважины является агрегатом предохранительного клапана для выборочного управления потоком углеводородной текучей среды через лифтовую колонну.
3. Способ по п.1, в котором трубный элемент является шлифованным приемником скважины и устройство ствола скважины является уплотнительным узлом лифтовой колонны для транспортировки углеводородной текучей среды, добытой из земной формации, на поверхность.
4. Способ по любому из пп.1-3, в котором выбранная текучая среда является углеводородной текучей средой и в котором расширяемый изоляционный слой включает материал, выбранный из природного каучука, нитрильного каучука, гидрированного нитрильного каучука, бутадиенакрилатного каучука, полиакрилатного каучука, бутилкаучука, бромбутилкаучука, хлорбутилкаучука, хлорированного полиэтилена, неопренового каучука, бутадиенстирольного сополимерного каучука, сульфированного полиэтилена, этиленакрилатного каучука, эпихлоргидринэтиленоксидного сополимера, этиленпропиленового сополимера (с пероксидной сшивкой), этиленпропиленового сополимера (сшитого серой), этиленпропилендиенового тройного сополимера каучука, этиленвинилацетатного сополимера, фторозамещенных каучуков, фторозамещенного кремнийорганического каучука и кремнийорганических каучуков.
5. Способ по п.4, в котором указанный материал выбирается из EP(D)M каучука (этиленпропиленовый сополимер либо c пероксидной сшивкой, или сшитый серой), ЕРТ каучука (этиленпропилендиенового тройного сополимерного каучука), бутилкаучука, бромбутилкаучука, хлорбутилкаучука и хлорированного полиэтилена.
6. Способ по любому из пп.1-3, в котором выбранная текучая среда является водой и в котором расширяемый изолирующий слой включает материал, выбранный из NBR, HNBR, XNBR, FKM, FFKM, TFE/P или каучука на основе EPDM.
7. Способ по п.6, в котором указанный материал является матричным материалом и в котором смесь, растворяемая в воде, входит в состав матричного материала таким образом, что матричной материал существенно предотвращает или ограничивает перемещение смеси из расширяемого изолирующего слоя и разрешает перетекание воды в расширяемый изолирующий слой посредством осмоса для того, чтобы стимулировать увеличение объема изолирующего слоя при перетекании указанной воды в расширяемый изолирующий слой.
8. Способ по п.7, в котором указанная смесь содержит соль.
9. Способ по п.8, в котором расширяемый изоляционный слой содержит по меньшей мере 20 вес.% соли от общего веса матричного материала и соли, а предпочтительно по меньшей мере 35 вес.% соли от общего веса матричного материала и соли.
10. Способ по любому из пп.7-9, в котором указанный матричный материал является непроницаемым для указанной смеси или для ионов указанной смеси.
11. Способ по любому из пп.7-10, в котором смесь присутствует в матричном материале в форме множества частиц смеси, распределенных в матричном материале.
12. Способ по любому из пп.1-3, в котором выбранная текучая среда является гидравлической текучей средой иустройство ствола скважины является управляемым гидравлической системой управления, приводимой в действие потоком указанной гидравлической текучей среды, находящимся в контакте с расширяемым изолирующим слоем, и в котором этап стимулирования расширяемого изолирующего слоя к увеличению объема включает подачу потока гидравлической текучей среды к гидравлической системе управления.

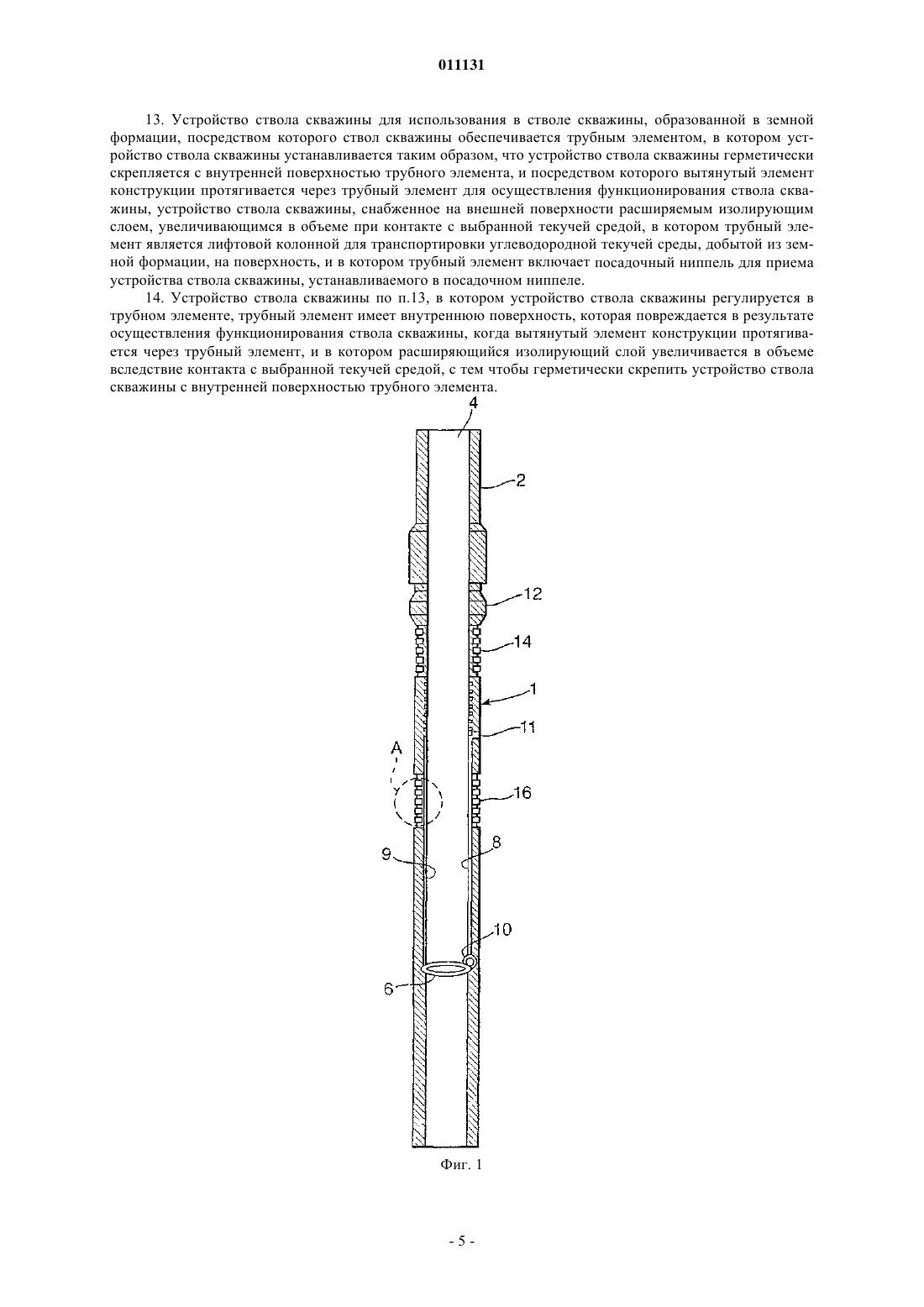

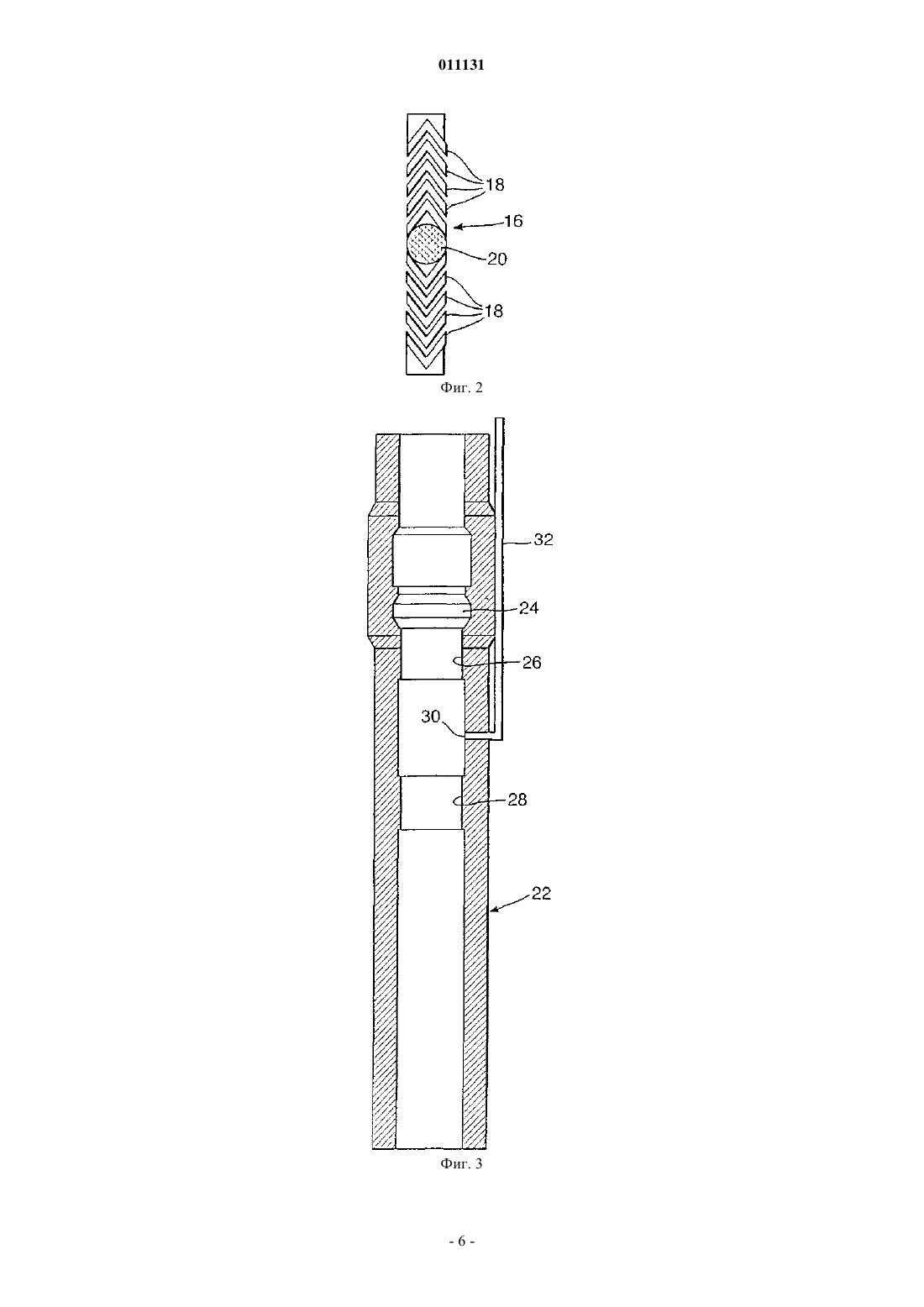

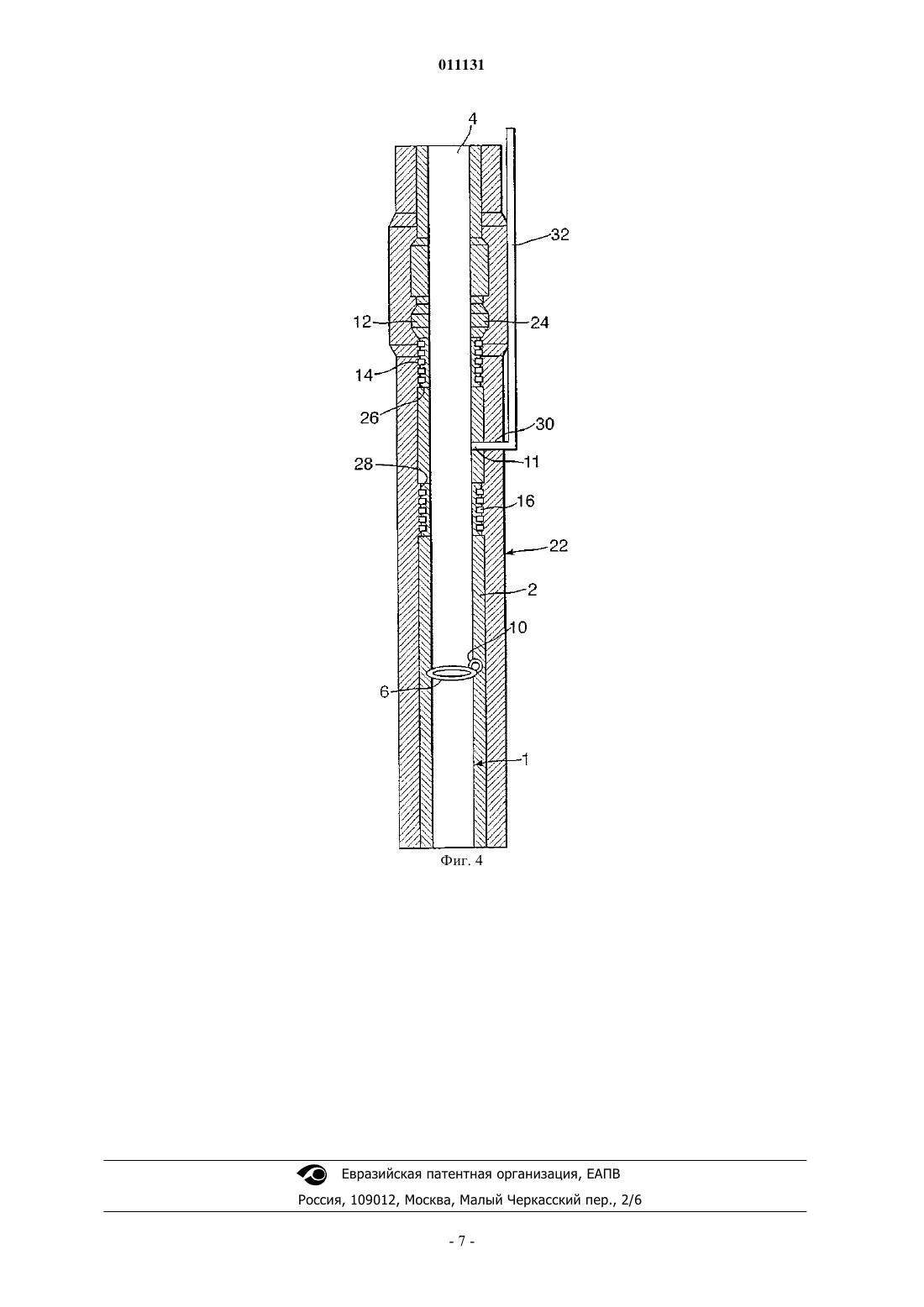

13. Устройство ствола скважины для использования в стволе скважины, образованной в земной формации, посредством которого ствол скважины обеспечивается трубным элементом, в котором устройство ствола скважины устанавливается таким образом, что устройство ствола скважины герметически скрепляется с внутренней поверхностью трубного элемента, и посредством которого вытянутый элемент конструкции протягивается через трубный элемент для осуществления функционирования ствола скважины, устройство ствола скважины, снабженное на внешней поверхности расширяемым изолирующим слоем, увеличивающимся в объеме при контакте с выбранной текучей средой, в котором трубный элемент является лифтовой колонной для транспортировки углеводородной текучей среды, добытой из земной формации, на поверхность, и в котором трубный элемент включает посадочный ниппель для приема устройства ствола скважины, устанавливаемого в посадочном ниппеле.
14. Устройство ствола скважины по п.13, в котором устройство ствола скважины регулируется в трубном элементе, трубный элемент имеет внутреннюю поверхность, которая повреждается в результате осуществления функционирования ствола скважины, когда вытянутый элемент конструкции протягивается через трубный элемент, и в котором расширяющийся изолирующий слой увеличивается в объеме вследствие контакта с выбранной текучей средой, с тем чтобы герметически скрепить устройство ствола скважины с внутренней поверхностью трубного элемента.
Текст

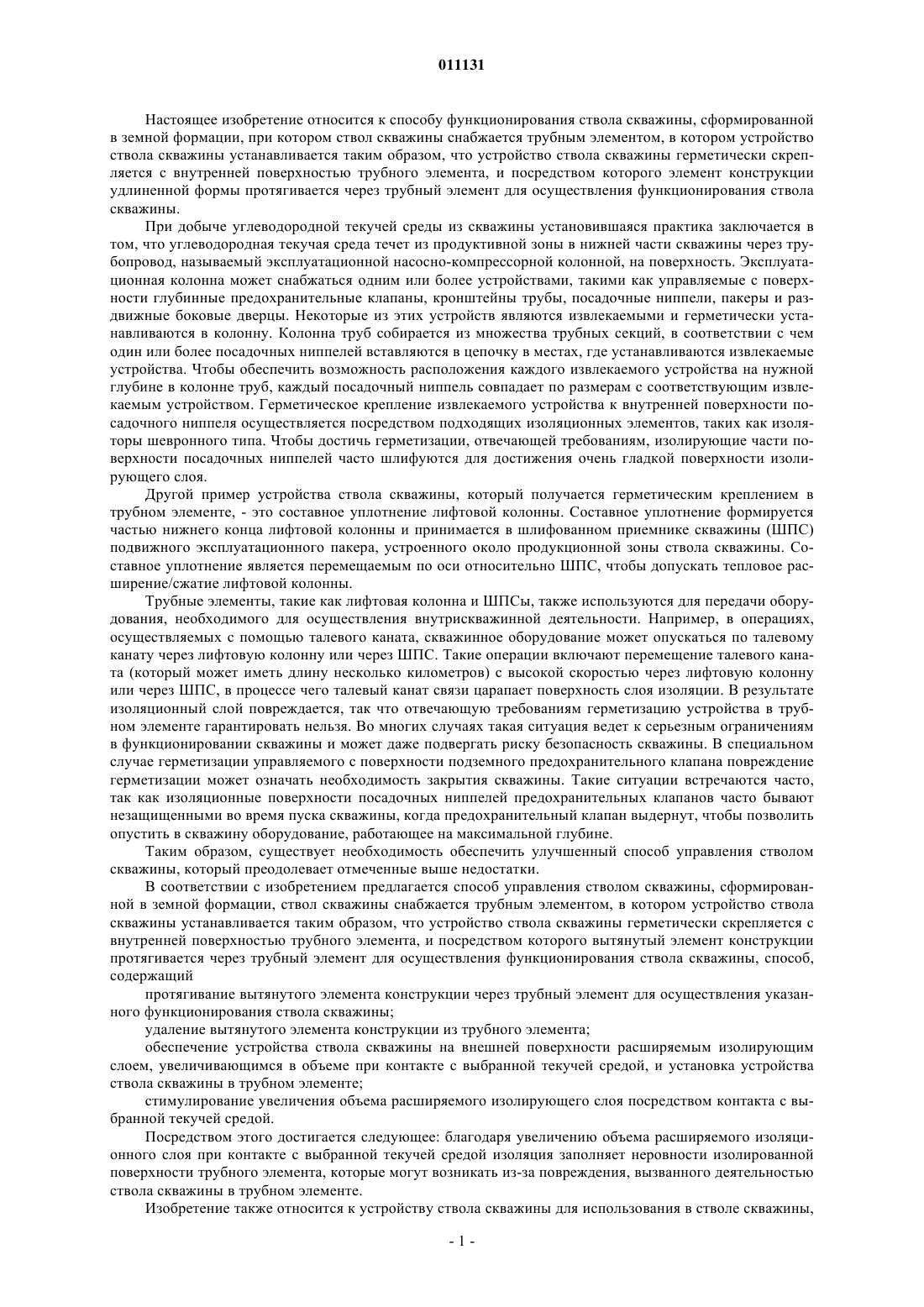

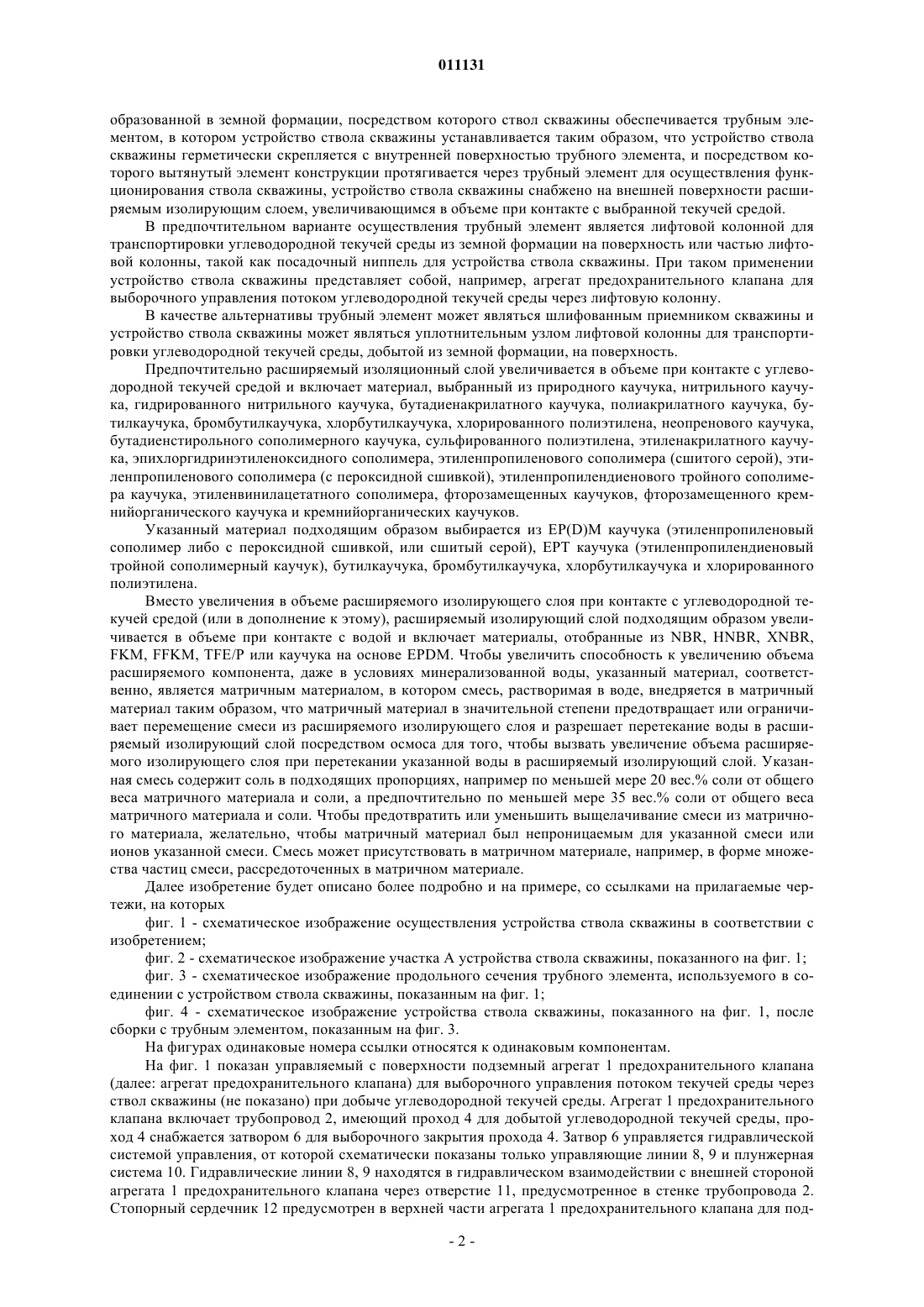

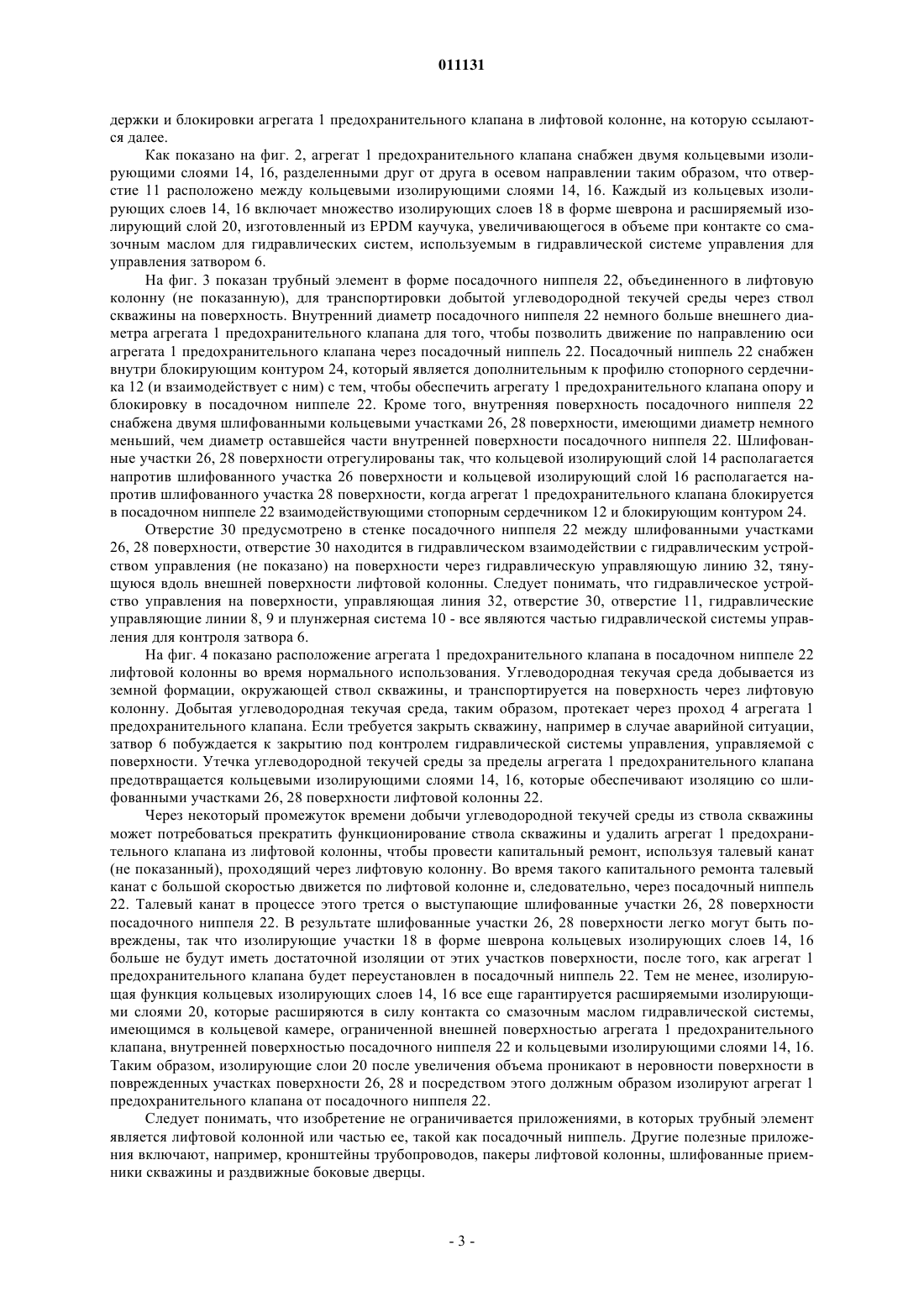

011131 Настоящее изобретение относится к способу функционирования ствола скважины, сформированной в земной формации, при котором ствол скважины снабжается трубным элементом, в котором устройство ствола скважины устанавливается таким образом, что устройство ствола скважины герметически скрепляется с внутренней поверхностью трубного элемента, и посредством которого элемент конструкции удлиненной формы протягивается через трубный элемент для осуществления функционирования ствола скважины. При добыче углеводородной текучей среды из скважины установившаяся практика заключается в том, что углеводородная текучая среда течет из продуктивной зоны в нижней части скважины через трубопровод, называемый эксплуатационной насосно-компрессорной колонной, на поверхность. Эксплуатационная колонна может снабжаться одним или более устройствами, такими как управляемые с поверхности глубинные предохранительные клапаны, кронштейны трубы, посадочные ниппели, пакеры и раздвижные боковые дверцы. Некоторые из этих устройств являются извлекаемыми и герметически устанавливаются в колонну. Колонна труб собирается из множества трубных секций, в соответствии с чем один или более посадочных ниппелей вставляются в цепочку в местах, где устанавливаются извлекаемые устройства. Чтобы обеспечить возможность расположения каждого извлекаемого устройства на нужной глубине в колонне труб, каждый посадочный ниппель совпадает по размерам с соответствующим извлекаемым устройством. Герметическое крепление извлекаемого устройства к внутренней поверхности посадочного ниппеля осуществляется посредством подходящих изоляционных элементов, таких как изоляторы шевронного типа. Чтобы достичь герметизации, отвечающей требованиям, изолирующие части поверхности посадочных ниппелей часто шлифуются для достижения очень гладкой поверхности изолирующего слоя. Другой пример устройства ствола скважины, который получается герметическим креплением в трубном элементе, - это составное уплотнение лифтовой колонны. Составное уплотнение формируется частью нижнего конца лифтовой колонны и принимается в шлифованном приемнике скважины (ШПС) подвижного эксплуатационного пакера, устроенного около продукционной зоны ствола скважины. Составное уплотнение является перемещаемым по оси относительно ШПС, чтобы допускать тепловое расширение/сжатие лифтовой колонны. Трубные элементы, такие как лифтовая колонна и ШПСы, также используются для передачи оборудования, необходимого для осуществления внутрискважинной деятельности. Например, в операциях,осуществляемых с помощью талевого каната, скважинное оборудование может опускаться по талевому канату через лифтовую колонну или через ШПС. Такие операции включают перемещение талевого каната (который может иметь длину несколько километров) с высокой скоростью через лифтовую колонну или через ШПС, в процессе чего талевый канат связи царапает поверхность слоя изоляции. В результате изоляционный слой повреждается, так что отвечающую требованиям герметизацию устройства в трубном элементе гарантировать нельзя. Во многих случаях такая ситуация ведет к серьезным ограничениям в функционировании скважины и может даже подвергать риску безопасность скважины. В специальном случае герметизации управляемого с поверхности подземного предохранительного клапана повреждение герметизации может означать необходимость закрытия скважины. Такие ситуации встречаются часто,так как изоляционные поверхности посадочных ниппелей предохранительных клапанов часто бывают незащищенными во время пуска скважины, когда предохранительный клапан выдернут, чтобы позволить опустить в скважину оборудование, работающее на максимальной глубине. Таким образом, существует необходимость обеспечить улучшенный способ управления стволом скважины, который преодолевает отмеченные выше недостатки. В соответствии с изобретением предлагается способ управления стволом скважины, сформированной в земной формации, ствол скважины снабжается трубным элементом, в котором устройство ствола скважины устанавливается таким образом, что устройство ствола скважины герметически скрепляется с внутренней поверхностью трубного элемента, и посредством которого вытянутый элемент конструкции протягивается через трубный элемент для осуществления функционирования ствола скважины, способ,содержащий протягивание вытянутого элемента конструкции через трубный элемент для осуществления указанного функционирования ствола скважины; удаление вытянутого элемента конструкции из трубного элемента; обеспечение устройства ствола скважины на внешней поверхности расширяемым изолирующим слоем, увеличивающимся в объеме при контакте с выбранной текучей средой, и установка устройства ствола скважины в трубном элементе; стимулирование увеличения объема расширяемого изолирующего слоя посредством контакта с выбранной текучей средой. Посредством этого достигается следующее: благодаря увеличению объема расширяемого изоляционного слоя при контакте с выбранной текучей средой изоляция заполняет неровности изолированной поверхности трубного элемента, которые могут возникать из-за повреждения, вызванного деятельностью ствола скважины в трубном элементе. Изобретение также относится к устройству ствола скважины для использования в стволе скважины,-1 011131 образованной в земной формации, посредством которого ствол скважины обеспечивается трубным элементом, в котором устройство ствола скважины устанавливается таким образом, что устройство ствола скважины герметически скрепляется с внутренней поверхностью трубного элемента, и посредством которого вытянутый элемент конструкции протягивается через трубный элемент для осуществления функционирования ствола скважины, устройство ствола скважины снабжено на внешней поверхности расширяемым изолирующим слоем, увеличивающимся в объеме при контакте с выбранной текучей средой. В предпочтительном варианте осуществления трубный элемент является лифтовой колонной для транспортировки углеводородной текучей среды из земной формации на поверхность или частью лифтовой колонны, такой как посадочный ниппель для устройства ствола скважины. При таком применении устройство ствола скважины представляет собой, например, агрегат предохранительного клапана для выборочного управления потоком углеводородной текучей среды через лифтовую колонну. В качестве альтернативы трубный элемент может являться шлифованным приемником скважины и устройство ствола скважины может являться уплотнительным узлом лифтовой колонны для транспортировки углеводородной текучей среды, добытой из земной формации, на поверхность. Предпочтительно расширяемый изоляционный слой увеличивается в объеме при контакте с углеводородной текучей средой и включает материал, выбранный из природного каучука, нитрильного каучука, гидрированного нитрильного каучука, бутадиенакрилатного каучука, полиакрилатного каучука, бутилкаучука, бромбутилкаучука, хлорбутилкаучука, хлорированного полиэтилена, неопренового каучука,бутадиенстирольного сополимерного каучука, сульфированного полиэтилена, этиленакрилатного каучука, эпихлоргидринэтиленоксидного сополимера, этиленпропиленового сополимера (сшитого серой), этиленпропиленового сополимера (с пероксидной сшивкой), этиленпропилендиенового тройного сополимера каучука, этиленвинилацетатного сополимера, фторозамещенных каучуков, фторозамещенного кремнийорганического каучука и кремнийорганических каучуков. Указанный материал подходящим образом выбирается из EP(D)M каучука (этиленпропиленовый сополимер либо с пероксидной сшивкой, или сшитый серой), ЕРТ каучука (этиленпропилендиеновый тройной сополимерный каучук), бутилкаучука, бромбутилкаучука, хлорбутилкаучука и хлорированного полиэтилена. Вместо увеличения в объеме расширяемого изолирующего слоя при контакте с углеводородной текучей средой (или в дополнение к этому), расширяемый изолирующий слой подходящим образом увеличивается в объеме при контакте с водой и включает материалы, отобранные из NBR, HNBR, XNBR,FKM, FFKM, TFE/P или каучука на основе EPDM. Чтобы увеличить способность к увеличению объема расширяемого компонента, даже в условиях минерализованной воды, указанный материал, соответственно, является матричным материалом, в котором смесь, растворимая в воде, внедряется в матричный материал таким образом, что матричный материал в значительной степени предотвращает или ограничивает перемещение смеси из расширяемого изолирующего слоя и разрешает перетекание воды в расширяемый изолирующий слой посредством осмоса для того, чтобы вызвать увеличение объема расширяемого изолирующего слоя при перетекании указанной воды в расширяемый изолирующий слой. Указанная смесь содержит соль в подходящих пропорциях, например по меньшей мере 20 вес.% соли от общего веса матричного материала и соли, а предпочтительно по меньшей мере 35 вес.% соли от общего веса матричного материала и соли. Чтобы предотвратить или уменьшить выщелачивание смеси из матричного материала, желательно, чтобы матричный материал был непроницаемым для указанной смеси или ионов указанной смеси. Смесь может присутствовать в матричном материале, например, в форме множества частиц смеси, рассредоточенных в матричном материале. Далее изобретение будет описано более подробно и на примере, со ссылками на прилагаемые чертежи, на которых фиг. 1 - схематическое изображение осуществления устройства ствола скважины в соответствии с изобретением; фиг. 2 - схематическое изображение участка А устройства ствола скважины, показанного на фиг. 1; фиг. 3 - схематическое изображение продольного сечения трубного элемента, используемого в соединении с устройством ствола скважины, показанным на фиг. 1; фиг. 4 - схематическое изображение устройства ствола скважины, показанного на фиг. 1, после сборки с трубным элементом, показанным на фиг. 3. На фигурах одинаковые номера ссылки относятся к одинаковым компонентам. На фиг. 1 показан управляемый с поверхности подземный агрегат 1 предохранительного клапана(далее: агрегат предохранительного клапана) для выборочного управления потоком текучей среды через ствол скважины (не показано) при добыче углеводородной текучей среды. Агрегат 1 предохранительного клапана включает трубопровод 2, имеющий проход 4 для добытой углеводородной текучей среды, проход 4 снабжается затвором 6 для выборочного закрытия прохода 4. Затвор 6 управляется гидравлической системой управления, от которой схематически показаны только управляющие линии 8, 9 и плунжерная система 10. Гидравлические линии 8, 9 находятся в гидравлическом взаимодействии с внешней стороной агрегата 1 предохранительного клапана через отверстие 11, предусмотренное в стенке трубопровода 2. Стопорный сердечник 12 предусмотрен в верхней части агрегата 1 предохранительного клапана для под-2 011131 держки и блокировки агрегата 1 предохранительного клапана в лифтовой колонне, на которую ссылаются далее. Как показано на фиг. 2, агрегат 1 предохранительного клапана снабжен двумя кольцевыми изолирующими слоями 14, 16, разделенными друг от друга в осевом направлении таким образом, что отверстие 11 расположено между кольцевыми изолирующими слоями 14, 16. Каждый из кольцевых изолирующих слоев 14, 16 включает множество изолирующих слоев 18 в форме шеврона и расширяемый изолирующий слой 20, изготовленный из EPDM каучука, увеличивающегося в объеме при контакте со смазочным маслом для гидравлических систем, используемым в гидравлической системе управления для управления затвором 6. На фиг. 3 показан трубный элемент в форме посадочного ниппеля 22, объединенного в лифтовую колонну (не показанную), для транспортировки добытой углеводородной текучей среды через ствол скважины на поверхность. Внутренний диаметр посадочного ниппеля 22 немного больше внешнего диаметра агрегата 1 предохранительного клапана для того, чтобы позволить движение по направлению оси агрегата 1 предохранительного клапана через посадочный ниппель 22. Посадочный ниппель 22 снабжен внутри блокирующим контуром 24, который является дополнительным к профилю стопорного сердечника 12 (и взаимодействует с ним) с тем, чтобы обеспечить агрегату 1 предохранительного клапана опору и блокировку в посадочном ниппеле 22. Кроме того, внутренняя поверхность посадочного ниппеля 22 снабжена двумя шлифованными кольцевыми участками 26, 28 поверхности, имеющими диаметр немного меньший, чем диаметр оставшейся части внутренней поверхности посадочного ниппеля 22. Шлифованные участки 26, 28 поверхности отрегулированы так, что кольцевой изолирующий слой 14 располагается напротив шлифованного участка 26 поверхности и кольцевой изолирующий слой 16 располагается напротив шлифованного участка 28 поверхности, когда агрегат 1 предохранительного клапана блокируется в посадочном ниппеле 22 взаимодействующими стопорным сердечником 12 и блокирующим контуром 24. Отверстие 30 предусмотрено в стенке посадочного ниппеля 22 между шлифованными участками 26, 28 поверхности, отверстие 30 находится в гидравлическом взаимодействии с гидравлическим устройством управления (не показано) на поверхности через гидравлическую управляющую линию 32, тянущуюся вдоль внешней поверхности лифтовой колонны. Следует понимать, что гидравлическое устройство управления на поверхности, управляющая линия 32, отверстие 30, отверстие 11, гидравлические управляющие линии 8, 9 и плунжерная система 10 - все являются частью гидравлической системы управления для контроля затвора 6. На фиг. 4 показано расположение агрегата 1 предохранительного клапана в посадочном ниппеле 22 лифтовой колонны во время нормального использования. Углеводородная текучая среда добывается из земной формации, окружающей ствол скважины, и транспортируется на поверхность через лифтовую колонну. Добытая углеводородная текучая среда, таким образом, протекает через проход 4 агрегата 1 предохранительного клапана. Если требуется закрыть скважину, например в случае аварийной ситуации,затвор 6 побуждается к закрытию под контролем гидравлической системы управления, управляемой с поверхности. Утечка углеводородной текучей среды за пределы агрегата 1 предохранительного клапана предотвращается кольцевыми изолирующими слоями 14, 16, которые обеспечивают изоляцию со шлифованными участками 26, 28 поверхности лифтовой колонны 22. Через некоторый промежуток времени добычи углеводородной текучей среды из ствола скважины может потребоваться прекратить функционирование ствола скважины и удалить агрегат 1 предохранительного клапана из лифтовой колонны, чтобы провести капитальный ремонт, используя талевый канат(не показанный), проходящий через лифтовую колонну. Во время такого капитального ремонта талевый канат с большой скоростью движется по лифтовой колонне и, следовательно, через посадочный ниппель 22. Талевый канат в процессе этого трется о выступающие шлифованные участки 26, 28 поверхности посадочного ниппеля 22. В результате шлифованные участки 26, 28 поверхности легко могут быть повреждены, так что изолирующие участки 18 в форме шеврона кольцевых изолирующих слоев 14, 16 больше не будут иметь достаточной изоляции от этих участков поверхности, после того, как агрегат 1 предохранительного клапана будет переустановлен в посадочный ниппель 22. Тем не менее, изолирующая функция кольцевых изолирующих слоев 14, 16 все еще гарантируется расширяемыми изолирующими слоями 20, которые расширяются в силу контакта со смазочным маслом гидравлической системы,имеющимся в кольцевой камере, ограниченной внешней поверхностью агрегата 1 предохранительного клапана, внутренней поверхностью посадочного ниппеля 22 и кольцевыми изолирующими слоями 14, 16. Таким образом, изолирующие слои 20 после увеличения объема проникают в неровности поверхности в поврежденных участках поверхности 26, 28 и посредством этого должным образом изолируют агрегат 1 предохранительного клапана от посадочного ниппеля 22. Следует понимать, что изобретение не ограничивается приложениями, в которых трубный элемент является лифтовой колонной или частью ее, такой как посадочный ниппель. Другие полезные приложения включают, например, кронштейны трубопроводов, пакеры лифтовой колонны, шлифованные приемники скважины и раздвижные боковые дверцы.-3 011131 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ управления функционированием ствола скважины, сформированной в земной формации,при котором ствол скважины снабжается трубным элементом, в котором устройство ствола скважины устанавливается таким образом, что устройство ствола скважины герметически скрепляется с внутренней поверхностью трубного элемента, и посредством которого элемент конструкции удлиненной формы протягивается через трубный элемент для осуществления функционирования ствола скважины, при этом способ включает протягивание элемента конструкции удлиненной формы через трубный элемент для осуществления указанного функционирования ствола скважины; удаление вытянутого элемента конструкции из трубного элемента; обеспечение устройства ствола скважины на внешней поверхности расширяемым изолирующим слоем, увеличивающимся в объеме при контакте с выбранной текучей средой, и установка устройства ствола скважины в трубном элементе; стимулирование увеличения объема расширяемого изолирующего слоя посредством контакта с выбранной текучей средой; в котором трубный элемент является лифтовой колонной для транспортировки углеводородной текучей среды из земной формации на поверхность, в котором трубный элемент включает посадочный ниппель для приема указанного устройства ствола скважины и в котором этап установки устройства ствола скважины в трубном элементе содержит установку устройства ствола скважины в посадочном ниппеле. 2. Способ по п.1, в котором устройство ствола скважины является агрегатом предохранительного клапана для выборочного управления потоком углеводородной текучей среды через лифтовую колонну. 3. Способ по п.1, в котором трубный элемент является шлифованным приемником скважины и устройство ствола скважины является уплотнительным узлом лифтовой колонны для транспортировки углеводородной текучей среды, добытой из земной формации, на поверхность. 4. Способ по любому из пп.1-3, в котором выбранная текучая среда является углеводородной текучей средой и в котором расширяемый изоляционный слой включает материал, выбранный из природного каучука, нитрильного каучука, гидрированного нитрильного каучука, бутадиенакрилатного каучука, полиакрилатного каучука, бутилкаучука, бромбутилкаучука, хлорбутилкаучука, хлорированного полиэтилена, неопренового каучука, бутадиенстирольного сополимерного каучука, сульфированного полиэтилена, этиленакрилатного каучука, эпихлоргидринэтиленоксидного сополимера, этиленпропиленового сополимера (с пероксидной сшивкой), этиленпропиленового сополимера (сшитого серой), этиленпропилендиенового тройного сополимера каучука, этиленвинилацетатного сополимера, фторозамещенных каучуков, фторозамещенного кремнийорганического каучука и кремнийорганических каучуков. 5. Способ по п.4, в котором указанный материал выбирается из EP(D)M каучука (этиленпропиленовый сополимер либо c пероксидной сшивкой, или сшитый серой), ЕРТ каучука (этиленпропилендиенового тройного сополимерного каучука), бутилкаучука, бромбутилкаучука, хлорбутилкаучука и хлорированного полиэтилена. 6. Способ по любому из пп.1-3, в котором выбранная текучая среда является водой и в котором расширяемый изолирующий слой включает материал, выбранный из NBR, HNBR, XNBR, FKM, FFKM,TFE/P или каучука на основе EPDM. 7. Способ по п.6, в котором указанный материал является матричным материалом и в котором смесь, растворяемая в воде, входит в состав матричного материала таким образом, что матричной материал существенно предотвращает или ограничивает перемещение смеси из расширяемого изолирующего слоя и разрешает перетекание воды в расширяемый изолирующий слой посредством осмоса для того,чтобы стимулировать увеличение объема изолирующего слоя при перетекании указанной воды в расширяемый изолирующий слой. 8. Способ по п.7, в котором указанная смесь содержит соль. 9. Способ по п.8, в котором расширяемый изоляционный слой содержит по меньшей мере 20 вес.% соли от общего веса матричного материала и соли, а предпочтительно по меньшей мере 35 вес.% соли от общего веса матричного материала и соли. 10. Способ по любому из пп.7-9, в котором указанный матричный материал является непроницаемым для указанной смеси или для ионов указанной смеси. 11. Способ по любому из пп.7-10, в котором смесь присутствует в матричном материале в форме множества частиц смеси, распределенных в матричном материале. 12. Способ по любому из пп.1-3, в котором выбранная текучая среда является гидравлической текучей средой и устройство ствола скважины является управляемым гидравлической системой управления,приводимой в действие потоком указанной гидравлической текучей среды, находящимся в контакте с расширяемым изолирующим слоем, и в котором этап стимулирования расширяемого изолирующего слоя к увеличению объема включает подачу потока гидравлической текучей среды к гидравлической системе управления.-4 011131 13. Устройство ствола скважины для использования в стволе скважины, образованной в земной формации, посредством которого ствол скважины обеспечивается трубным элементом, в котором устройство ствола скважины устанавливается таким образом, что устройство ствола скважины герметически скрепляется с внутренней поверхностью трубного элемента, и посредством которого вытянутый элемент конструкции протягивается через трубный элемент для осуществления функционирования ствола скважины, устройство ствола скважины, снабженное на внешней поверхности расширяемым изолирующим слоем, увеличивающимся в объеме при контакте с выбранной текучей средой, в котором трубный элемент является лифтовой колонной для транспортировки углеводородной текучей среды, добытой из земной формации, на поверхность, и в котором трубный элемент включает посадочный ниппель для приема устройства ствола скважины, устанавливаемого в посадочном ниппеле. 14. Устройство ствола скважины по п.13, в котором устройство ствола скважины регулируется в трубном элементе, трубный элемент имеет внутреннюю поверхность, которая повреждается в результате осуществления функционирования ствола скважины, когда вытянутый элемент конструкции протягивается через трубный элемент, и в котором расширяющийся изолирующий слой увеличивается в объеме вследствие контакта с выбранной текучей средой, с тем чтобы герметически скрепить устройство ствола скважины с внутренней поверхностью трубного элемента.
МПК / Метки
МПК: E21B 33/10
Метки: расширяемая, изоляция, скважинная
