Электрическая панель

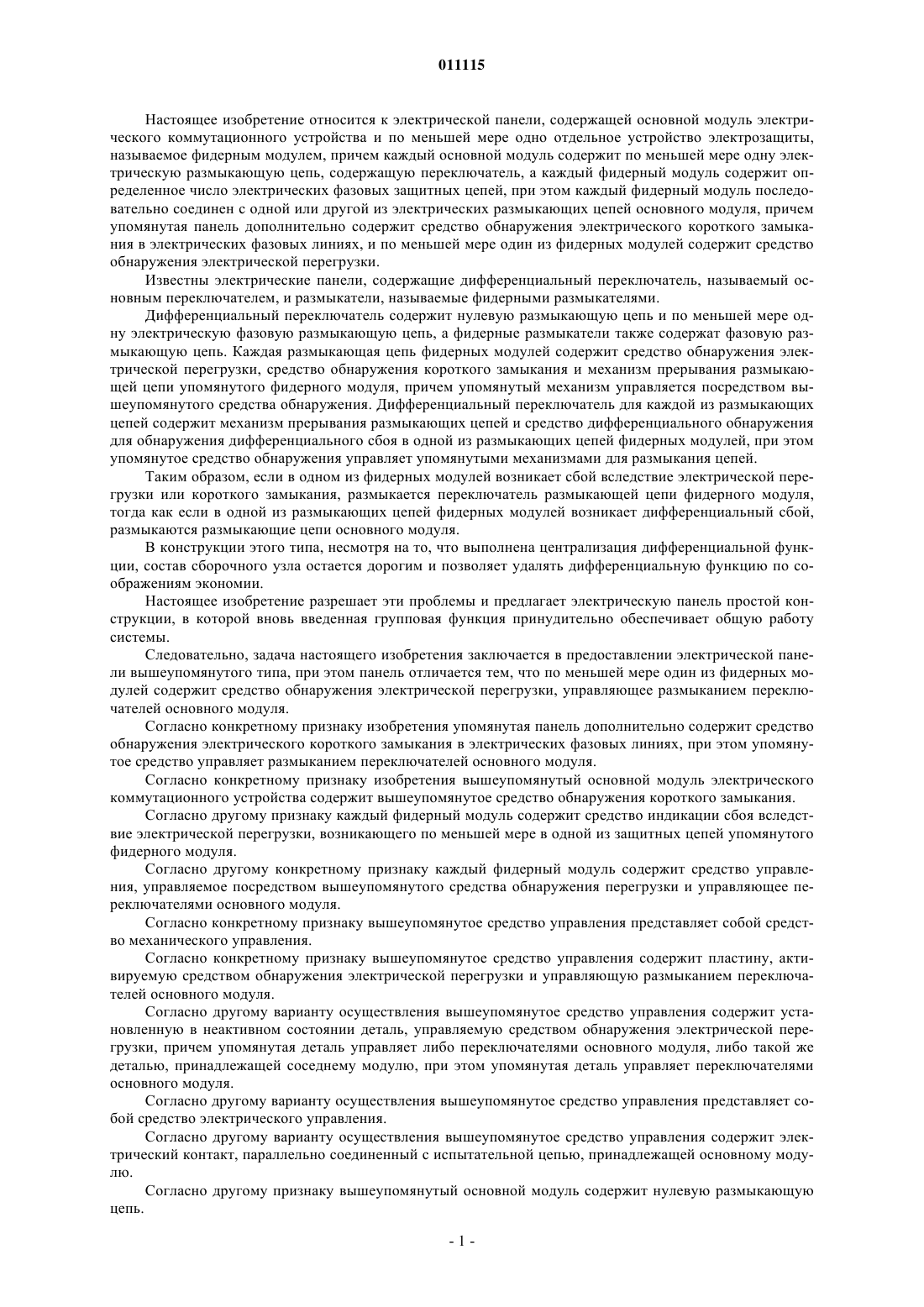

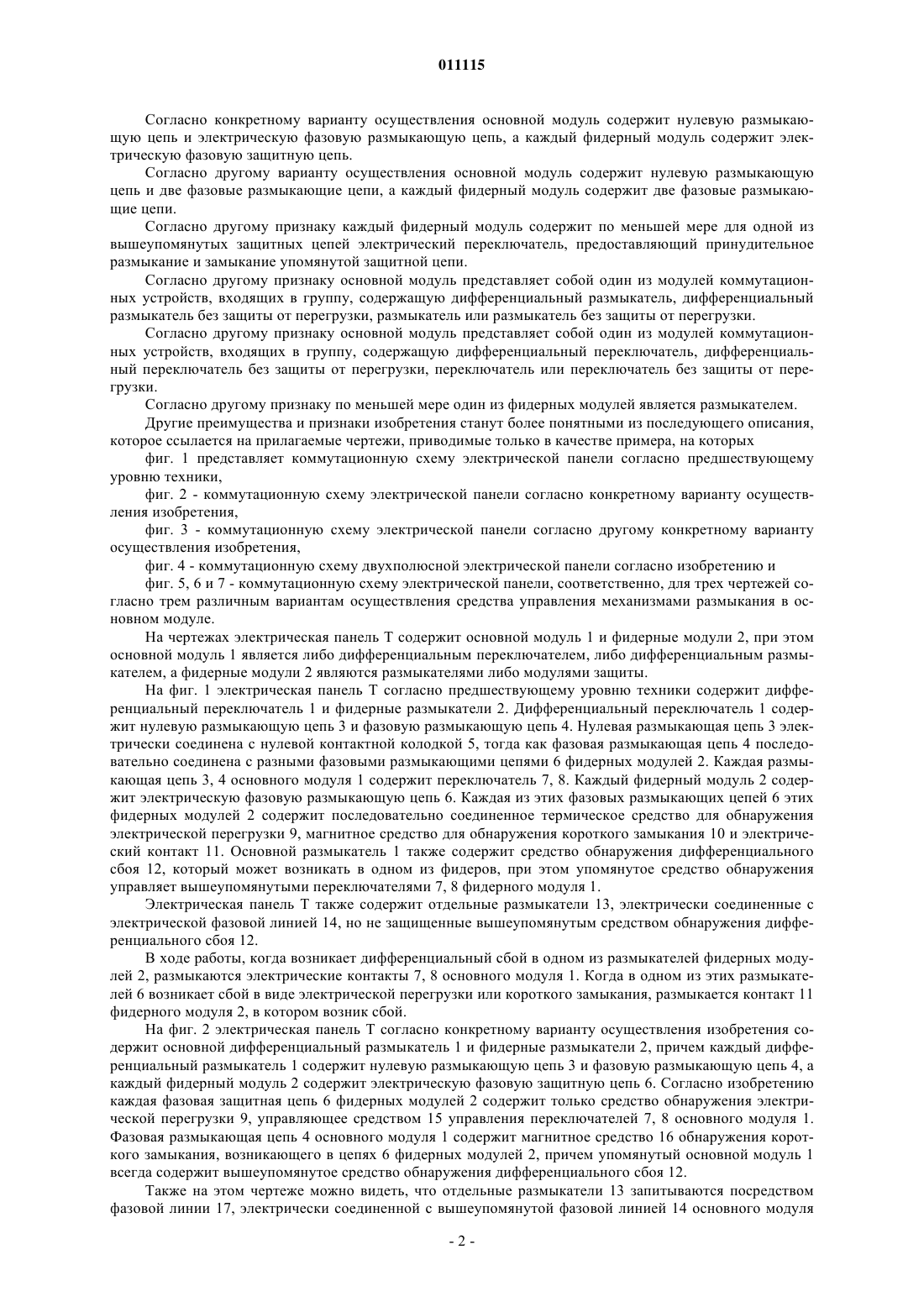

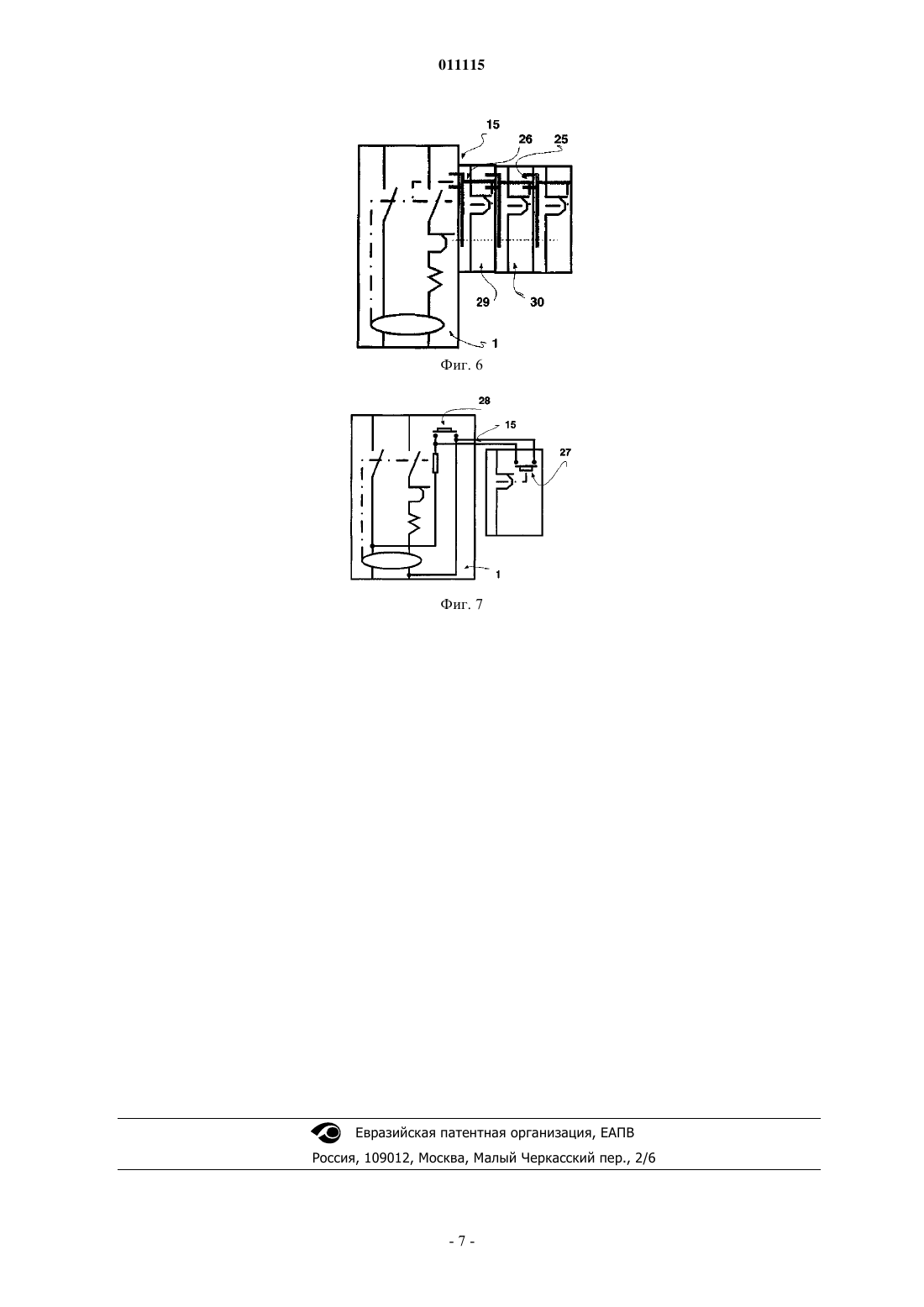

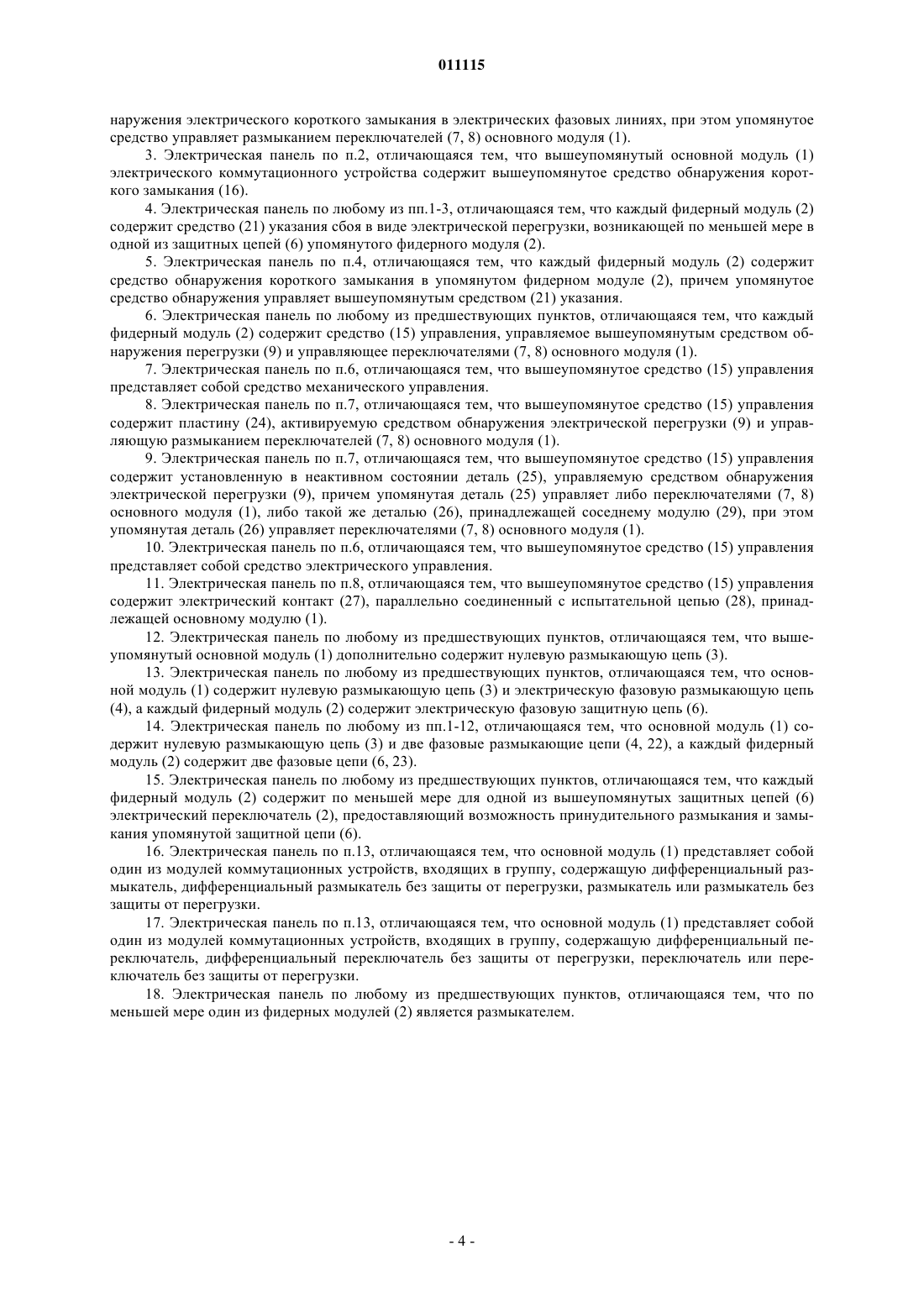

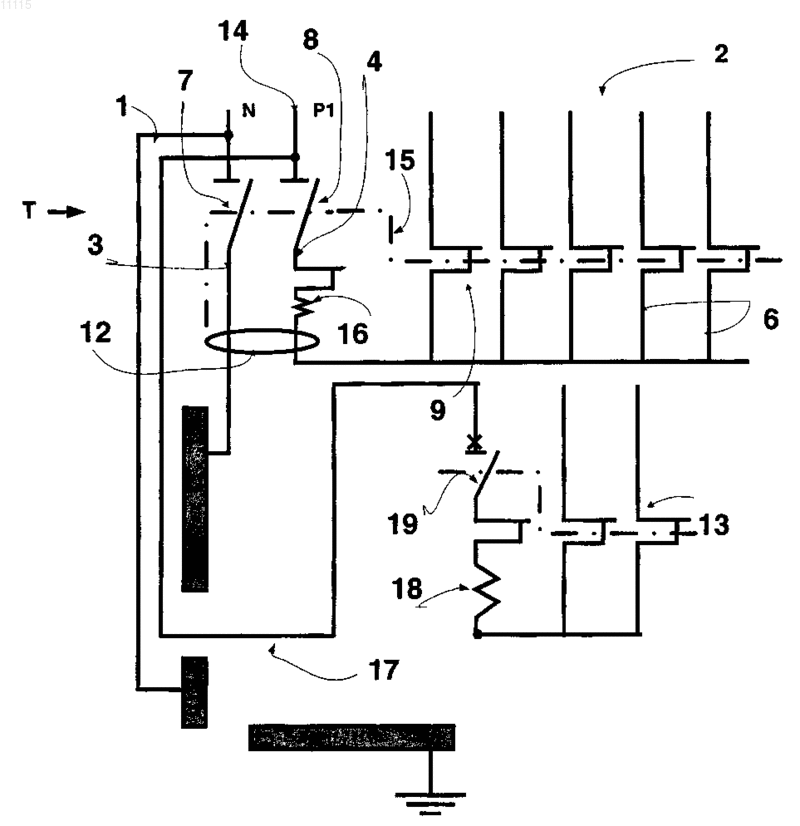

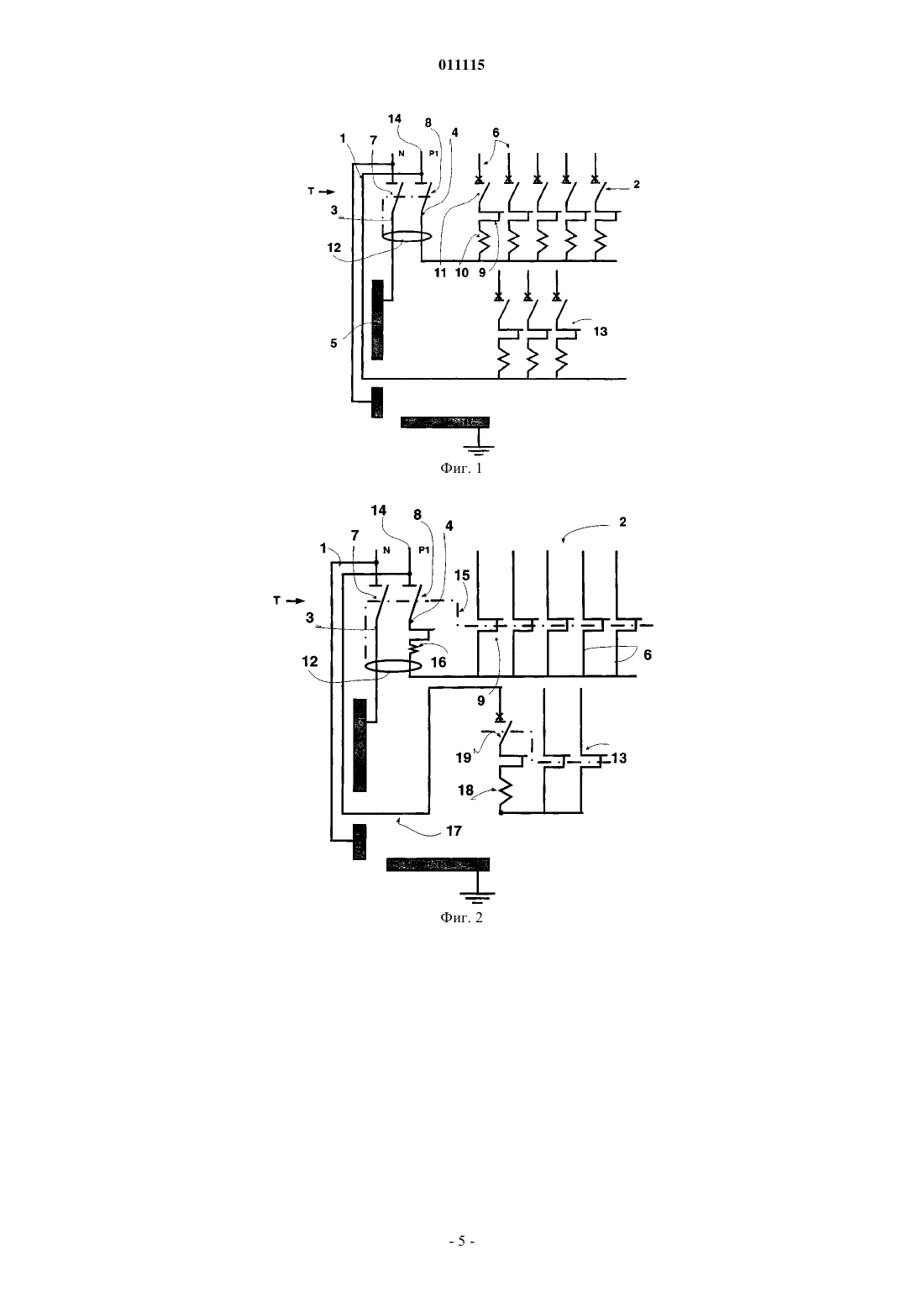

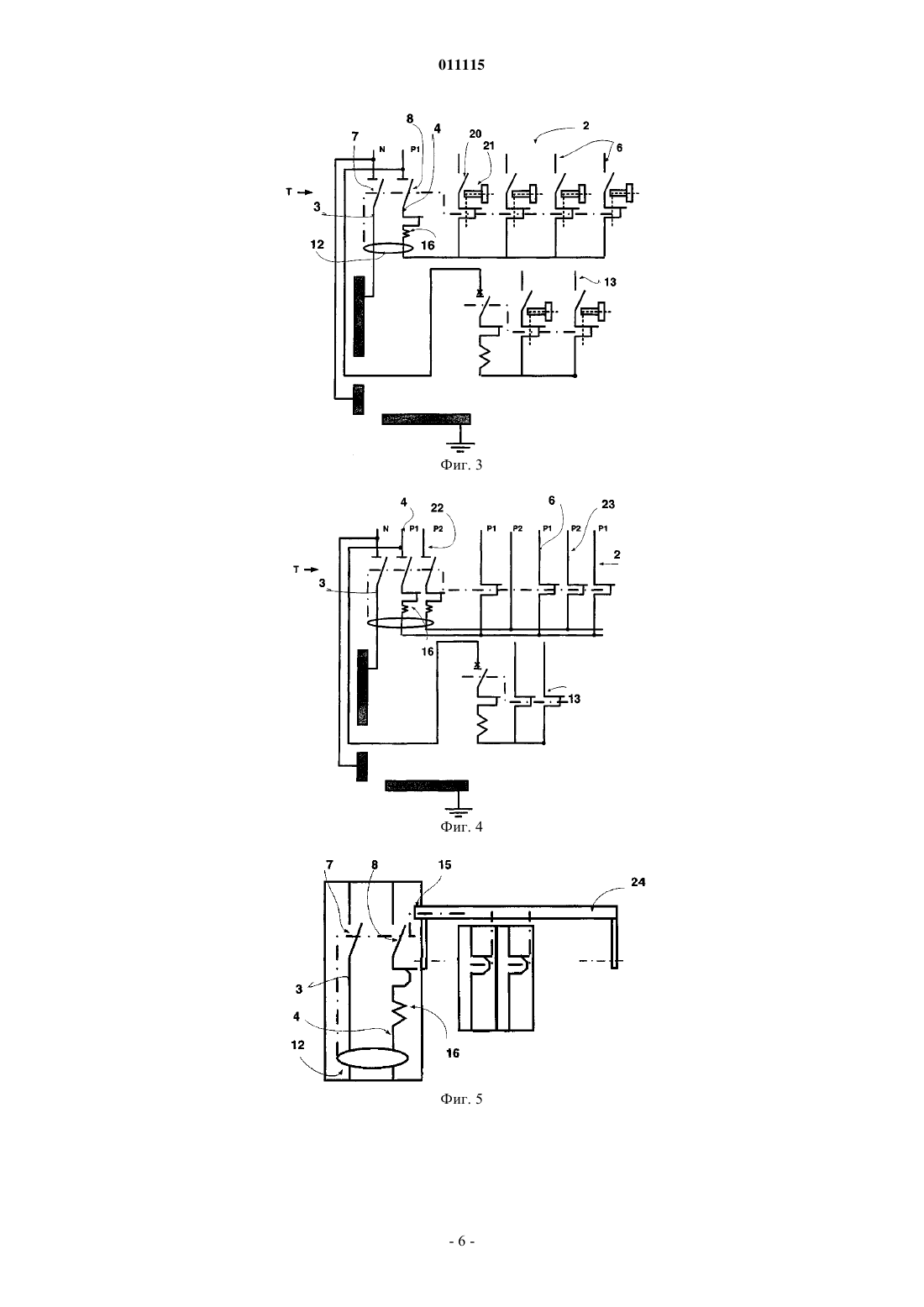

011115 Настоящее изобретение относится к электрической панели, содержащей основной модуль электрического коммутационного устройства и по меньшей мере одно отдельное устройство электрозащиты,называемое фидерным модулем, причем каждый основной модуль содержит по меньшей мере одну электрическую размыкающую цепь, содержащую переключатель, а каждый фидерный модуль содержит определенное число электрических фазовых защитных цепей, при этом каждый фидерный модуль последовательно соединен с одной или другой из электрических размыкающих цепей основного модуля, причем упомянутая панель дополнительно содержит средство обнаружения электрического короткого замыкания в электрических фазовых линиях, и по меньшей мере один из фидерных модулей содержит средство обнаружения электрической перегрузки. Известны электрические панели, содержащие дифференциальный переключатель, называемый основным переключателем, и размыкатели, называемые фидерными размыкателями. Дифференциальный переключатель содержит нулевую размыкающую цепь и по меньшей мере одну электрическую фазовую размыкающую цепь, а фидерные размыкатели также содержат фазовую размыкающую цепь. Каждая размыкающая цепь фидерных модулей содержит средство обнаружения электрической перегрузки, средство обнаружения короткого замыкания и механизм прерывания размыкающей цепи упомянутого фидерного модуля, причем упомянутый механизм управляется посредством вышеупомянутого средства обнаружения. Дифференциальный переключатель для каждой из размыкающих цепей содержит механизм прерывания размыкающих цепей и средство дифференциального обнаружения для обнаружения дифференциального сбоя в одной из размыкающих цепей фидерных модулей, при этом упомянутое средство обнаружения управляет упомянутыми механизмами для размыкания цепей. Таким образом, если в одном из фидерных модулей возникает сбой вследствие электрической перегрузки или короткого замыкания, размыкается переключатель размыкающей цепи фидерного модуля,тогда как если в одной из размыкающих цепей фидерных модулей возникает дифференциальный сбой,размыкаются размыкающие цепи основного модуля. В конструкции этого типа, несмотря на то, что выполнена централизация дифференциальной функции, состав сборочного узла остается дорогим и позволяет удалять дифференциальную функцию по соображениям экономии. Настоящее изобретение разрешает эти проблемы и предлагает электрическую панель простой конструкции, в которой вновь введенная групповая функция принудительно обеспечивает общую работу системы. Следовательно, задача настоящего изобретения заключается в предоставлении электрической панели вышеупомянутого типа, при этом панель отличается тем, что по меньшей мере один из фидерных модулей содержит средство обнаружения электрической перегрузки, управляющее размыканием переключателей основного модуля. Согласно конкретному признаку изобретения упомянутая панель дополнительно содержит средство обнаружения электрического короткого замыкания в электрических фазовых линиях, при этом упомянутое средство управляет размыканием переключателей основного модуля. Согласно конкретному признаку изобретения вышеупомянутый основной модуль электрического коммутационного устройства содержит вышеупомянутое средство обнаружения короткого замыкания. Согласно другому признаку каждый фидерный модуль содержит средство индикации сбоя вследствие электрической перегрузки, возникающего по меньшей мере в одной из защитных цепей упомянутого фидерного модуля. Согласно другому конкретному признаку каждый фидерный модуль содержит средство управления, управляемое посредством вышеупомянутого средства обнаружения перегрузки и управляющее переключателями основного модуля. Согласно конкретному признаку вышеупомянутое средство управления представляет собой средство механического управления. Согласно конкретному признаку вышеупомянутое средство управления содержит пластину, активируемую средством обнаружения электрической перегрузки и управляющую размыканием переключателей основного модуля. Согласно другому варианту осуществления вышеупомянутое средство управления содержит установленную в неактивном состоянии деталь, управляемую средством обнаружения электрической перегрузки, причем упомянутая деталь управляет либо переключателями основного модуля, либо такой же деталью, принадлежащей соседнему модулю, при этом упомянутая деталь управляет переключателями основного модуля. Согласно другому варианту осуществления вышеупомянутое средство управления представляет собой средство электрического управления. Согласно другому варианту осуществления вышеупомянутое средство управления содержит электрический контакт, параллельно соединенный с испытательной цепью, принадлежащей основному модулю. Согласно другому признаку вышеупомянутый основной модуль содержит нулевую размыкающую цепь.-1 011115 Согласно конкретному варианту осуществления основной модуль содержит нулевую размыкающую цепь и электрическую фазовую размыкающую цепь, а каждый фидерный модуль содержит электрическую фазовую защитную цепь. Согласно другому варианту осуществления основной модуль содержит нулевую размыкающую цепь и две фазовые размыкающие цепи, а каждый фидерный модуль содержит две фазовые размыкающие цепи. Согласно другому признаку каждый фидерный модуль содержит по меньшей мере для одной из вышеупомянутых защитных цепей электрический переключатель, предоставляющий принудительное размыкание и замыкание упомянутой защитной цепи. Согласно другому признаку основной модуль представляет собой один из модулей коммутационных устройств, входящих в группу, содержащую дифференциальный размыкатель, дифференциальный размыкатель без защиты от перегрузки, размыкатель или размыкатель без защиты от перегрузки. Согласно другому признаку основной модуль представляет собой один из модулей коммутационных устройств, входящих в группу, содержащую дифференциальный переключатель, дифференциальный переключатель без защиты от перегрузки, переключатель или переключатель без защиты от перегрузки. Согласно другому признаку по меньшей мере один из фидерных модулей является размыкателем. Другие преимущества и признаки изобретения станут более понятными из последующего описания,которое ссылается на прилагаемые чертежи, приводимые только в качестве примера, на которых фиг. 1 представляет коммутационную схему электрической панели согласно предшествующему уровню техники,фиг. 2 - коммутационную схему электрической панели согласно конкретному варианту осуществления изобретения,фиг. 3 - коммутационную схему электрической панели согласно другому конкретному варианту осуществления изобретения,фиг. 4 - коммутационную схему двухполюсной электрической панели согласно изобретению и фиг. 5, 6 и 7 - коммутационную схему электрической панели, соответственно, для трех чертежей согласно трем различным вариантам осуществления средства управления механизмами размыкания в основном модуле. На чертежах электрическая панель T содержит основной модуль 1 и фидерные модули 2, при этом основной модуль 1 является либо дифференциальным переключателем, либо дифференциальным размыкателем, а фидерные модули 2 являются размыкателями либо модулями защиты. На фиг. 1 электрическая панель T согласно предшествующему уровню техники содержит дифференциальный переключатель 1 и фидерные размыкатели 2. Дифференциальный переключатель 1 содержит нулевую размыкающую цепь 3 и фазовую размыкающую цепь 4. Нулевая размыкающая цепь 3 электрически соединена с нулевой контактной колодкой 5, тогда как фазовая размыкающая цепь 4 последовательно соединена с разными фазовыми размыкающими цепями 6 фидерных модулей 2. Каждая размыкающая цепь 3, 4 основного модуля 1 содержит переключатель 7, 8. Каждый фидерный модуль 2 содержит электрическую фазовую размыкающую цепь 6. Каждая из этих фазовых размыкающих цепей 6 этих фидерных модулей 2 содержит последовательно соединенное термическое средство для обнаружения электрической перегрузки 9, магнитное средство для обнаружения короткого замыкания 10 и электрический контакт 11. Основной размыкатель 1 также содержит средство обнаружения дифференциального сбоя 12, который может возникать в одном из фидеров, при этом упомянутое средство обнаружения управляет вышеупомянутыми переключателями 7, 8 фидерного модуля 1. Электрическая панель T также содержит отдельные размыкатели 13, электрически соединенные с электрической фазовой линией 14, но не защищенные вышеупомянутым средством обнаружения дифференциального сбоя 12. В ходе работы, когда возникает дифференциальный сбой в одном из размыкателей фидерных модулей 2, размыкаются электрические контакты 7, 8 основного модуля 1. Когда в одном из этих размыкателей 6 возникает сбой в виде электрической перегрузки или короткого замыкания, размыкается контакт 11 фидерного модуля 2, в котором возник сбой. На фиг. 2 электрическая панель T согласно конкретному варианту осуществления изобретения содержит основной дифференциальный размыкатель 1 и фидерные размыкатели 2, причем каждый дифференциальный размыкатель 1 содержит нулевую размыкающую цепь 3 и фазовую размыкающую цепь 4, а каждый фидерный модуль 2 содержит электрическую фазовую защитную цепь 6. Согласно изобретению каждая фазовая защитная цепь 6 фидерных модулей 2 содержит только средство обнаружения электрической перегрузки 9, управляющее средством 15 управления переключателей 7, 8 основного модуля 1. Фазовая размыкающая цепь 4 основного модуля 1 содержит магнитное средство 16 обнаружения короткого замыкания, возникающего в цепях 6 фидерных модулей 2, причем упомянутый основной модуль 1 всегда содержит вышеупомянутое средство обнаружения дифференциального сбоя 12. Также на этом чертеже можно видеть, что отдельные размыкатели 13 запитываются посредством фазовой линии 17, электрически соединенной с вышеупомянутой фазовой линией 14 основного модуля-2 011115 1, и также содержат, как и в вышеупомянутом основном модуле 1, магнитное средство 18 обнаружения,последовательно соединенное с электрическим контактом 19, причем упомянутое средство 18 управляет размыканием упомянутого контакта 19. При работе, когда возникает дифференциальный сбой или короткое замыкание в одной из фазовых цепей 6 фидерных модулей 2, магнитное средство обнаружения короткого замыкания 16 и средство обнаружения дифференциального сбоя 12 размыкает переключатели 7, 8 основного модуля 1. Когда в одной из этих цепей 6 возникает сбой в виде перегрузки, средство 15 управления фидерных модулей 2 инструктирует размыкание электрических переключателей 7, 8 основного модуля 1. На фиг. 3 электрическая панель T согласно другому варианту осуществления изобретения содержит те же элементы, что и в варианте осуществления фиг. 2, а единственное различие заключается в том, что каждая электрическая фазовая цепь 6 фидерных модулей 2 дополнительно содержит переключатель 20 принудительного размыкания фазовых цепей фидерных модулей, а также средство 21 индикации, управляемое средством 9 обнаружения перегрузки, посредством которого можно узнавать, какой фидер вызвал централизованное отключение. На фиг. 4 согласно другому варианту осуществления изобретения основной модуль 1 содержит нулевую размыкающую цепь 3 и две фазовых размыкающих цепи 4, 22, а фидерные модули 2 содержат две электрических фазовых цепи 6, 23. Отключение основного модуля 1 посредством фидерных модулей 2 или конкретных модулей может осуществляться механически согласно принципам, известным в предшествующем уровне техники, или электрически, когда основной модуль содержит дифференциальную функцию, посредством замыкания контакта в конкретном модуле, при этом последний может быть параллельно соединен с испытательной функцией основного модуля. Согласно конкретному варианту осуществления проиллюстрированному на фиг. 5, средство 15 управления содержит пластину 24, идущую перпендикулярно фидерным модулям 2, при этом упомянутая пластина 24 управляется средством обнаружения электрической перегрузки 9 и управляет переключателями 7, 8 основного размыкателя 1. Согласно другому варианту осуществления проиллюстрированному на фиг. 6, средство 15 управления содержит установленную в неактивном состоянии деталь 25, принадлежащую модулю 30, активируемую посредством вышеупомянутого средства обнаружения электрической перегрузки 9, причем деталь 25 вращательно скреплена с такой же деталью 26 соседнего модуля 29, и эта такая же деталь 26 модуля, соседнего с новым групповым модулем 1, выполняет его отключение. Согласно другому варианту осуществления проиллюстрированному на фиг. 7, средство 15 управления содержит электрический контакт 27, параллельно соединенный с испытательной цепью 28 основного модуля 1. Таким образом, благодаря изобретению предлагается электрическая панель простой конструкции, в которой функция основного модуля является основной для обеспечения работы системы. Эти решения позволяют значительно снизить стоимость глобальной функции за счет исключения функций контакта и незамедлительного отключения, которые централизованы в основном модуле, при этом основное преимущество заключается в обязательности наличия основной функции для обеспечения общего функционирования системы. Следует отметить, что каждый фидерный модуль является объектом конкретного модуля, позволяющего интегрировать большее или меньшее число функций. Разумеется, изобретение не ограничено описанными и проиллюстрированными вариантами осуществления, которые предоставлены только в качестве примера. Следовательно, панель имеет возможность выполнять или не выполнять дифференциальную функцию. Наоборот, изобретение может содержать в себе все технические эквиваленты описанных средств, а также их комбинаций, если последние выполнены в соответствии с духом изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Электрическая панель, содержащая основной модуль электрического коммутационного устройства и по меньшей мере одно отдельное устройство электрозащиты, называемое фидерным модулем,причем каждый основной модуль содержит по меньшей мере одну электрическую размыкающую цепь,содержащую переключатель, а каждый фидерный модуль содержит определенное число электрических фазовых защитных цепей, при этом каждый фидерный модуль последовательно соединен с одной из электрических размыкающих цепей основного модуля, причем упомянутая панель дополнительно содержит средство обнаружения электрического короткого замыкания в электрических фазовых линиях, по меньшей мере один из фидерных модулей содержит средство обнаружения электрической перегрузки,отличающаяся тем, что упомянутое средство обнаружения перегрузки (9) выполнено с возможностью управления размыканием переключателей (7, 8) основного модуля (1). 2. Электрическая панель по п.1, отличающаяся тем, что она дополнительно содержит средство об-3 011115 наружения электрического короткого замыкания в электрических фазовых линиях, при этом упомянутое средство управляет размыканием переключателей (7, 8) основного модуля (1). 3. Электрическая панель по п.2, отличающаяся тем, что вышеупомянутый основной модуль (1) электрического коммутационного устройства содержит вышеупомянутое средство обнаружения короткого замыкания (16). 4. Электрическая панель по любому из пп.1-3, отличающаяся тем, что каждый фидерный модуль (2) содержит средство (21) указания сбоя в виде электрической перегрузки, возникающей по меньшей мере в одной из защитных цепей (6) упомянутого фидерного модуля (2). 5. Электрическая панель по п.4, отличающаяся тем, что каждый фидерный модуль (2) содержит средство обнаружения короткого замыкания в упомянутом фидерном модуле (2), причем упомянутое средство обнаружения управляет вышеупомянутым средством (21) указания. 6. Электрическая панель по любому из предшествующих пунктов, отличающаяся тем, что каждый фидерный модуль (2) содержит средство (15) управления, управляемое вышеупомянутым средством обнаружения перегрузки (9) и управляющее переключателями (7, 8) основного модуля (1). 7. Электрическая панель по п.6, отличающаяся тем, что вышеупомянутое средство (15) управления представляет собой средство механического управления. 8. Электрическая панель по п.7, отличающаяся тем, что вышеупомянутое средство (15) управления содержит пластину (24), активируемую средством обнаружения электрической перегрузки (9) и управляющую размыканием переключателей (7, 8) основного модуля (1). 9. Электрическая панель по п.7, отличающаяся тем, что вышеупомянутое средство (15) управления содержит установленную в неактивном состоянии деталь (25), управляемую средством обнаружения электрической перегрузки (9), причем упомянутая деталь (25) управляет либо переключателями (7, 8) основного модуля (1), либо такой же деталью (26), принадлежащей соседнему модулю (29), при этом упомянутая деталь (26) управляет переключателями (7, 8) основного модуля (1). 10. Электрическая панель по п.6, отличающаяся тем, что вышеупомянутое средство (15) управления представляет собой средство электрического управления. 11. Электрическая панель по п.8, отличающаяся тем, что вышеупомянутое средство (15) управления содержит электрический контакт (27), параллельно соединенный с испытательной цепью (28), принадлежащей основному модулю (1). 12. Электрическая панель по любому из предшествующих пунктов, отличающаяся тем, что вышеупомянутый основной модуль (1) дополнительно содержит нулевую размыкающую цепь (3). 13. Электрическая панель по любому из предшествующих пунктов, отличающаяся тем, что основной модуль (1) содержит нулевую размыкающую цепь (3) и электрическую фазовую размыкающую цепь(4), а каждый фидерный модуль (2) содержит электрическую фазовую защитную цепь (6). 14. Электрическая панель по любому из пп.1-12, отличающаяся тем, что основной модуль (1) содержит нулевую размыкающую цепь (3) и две фазовые размыкающие цепи (4, 22), а каждый фидерный модуль (2) содержит две фазовые цепи (6, 23). 15. Электрическая панель по любому из предшествующих пунктов, отличающаяся тем, что каждый фидерный модуль (2) содержит по меньшей мере для одной из вышеупомянутых защитных цепей (6) электрический переключатель (2), предоставляющий возможность принудительного размыкания и замыкания упомянутой защитной цепи (6). 16. Электрическая панель по п.13, отличающаяся тем, что основной модуль (1) представляет собой один из модулей коммутационных устройств, входящих в группу, содержащую дифференциальный размыкатель, дифференциальный размыкатель без защиты от перегрузки, размыкатель или размыкатель без защиты от перегрузки. 17. Электрическая панель по п.13, отличающаяся тем, что основной модуль (1) представляет собой один из модулей коммутационных устройств, входящих в группу, содержащую дифференциальный переключатель, дифференциальный переключатель без защиты от перегрузки, переключатель или переключатель без защиты от перегрузки. 18. Электрическая панель по любому из предшествующих пунктов, отличающаяся тем, что по меньшей мере один из фидерных модулей (2) является размыкателем.
