Декоративная панель управления

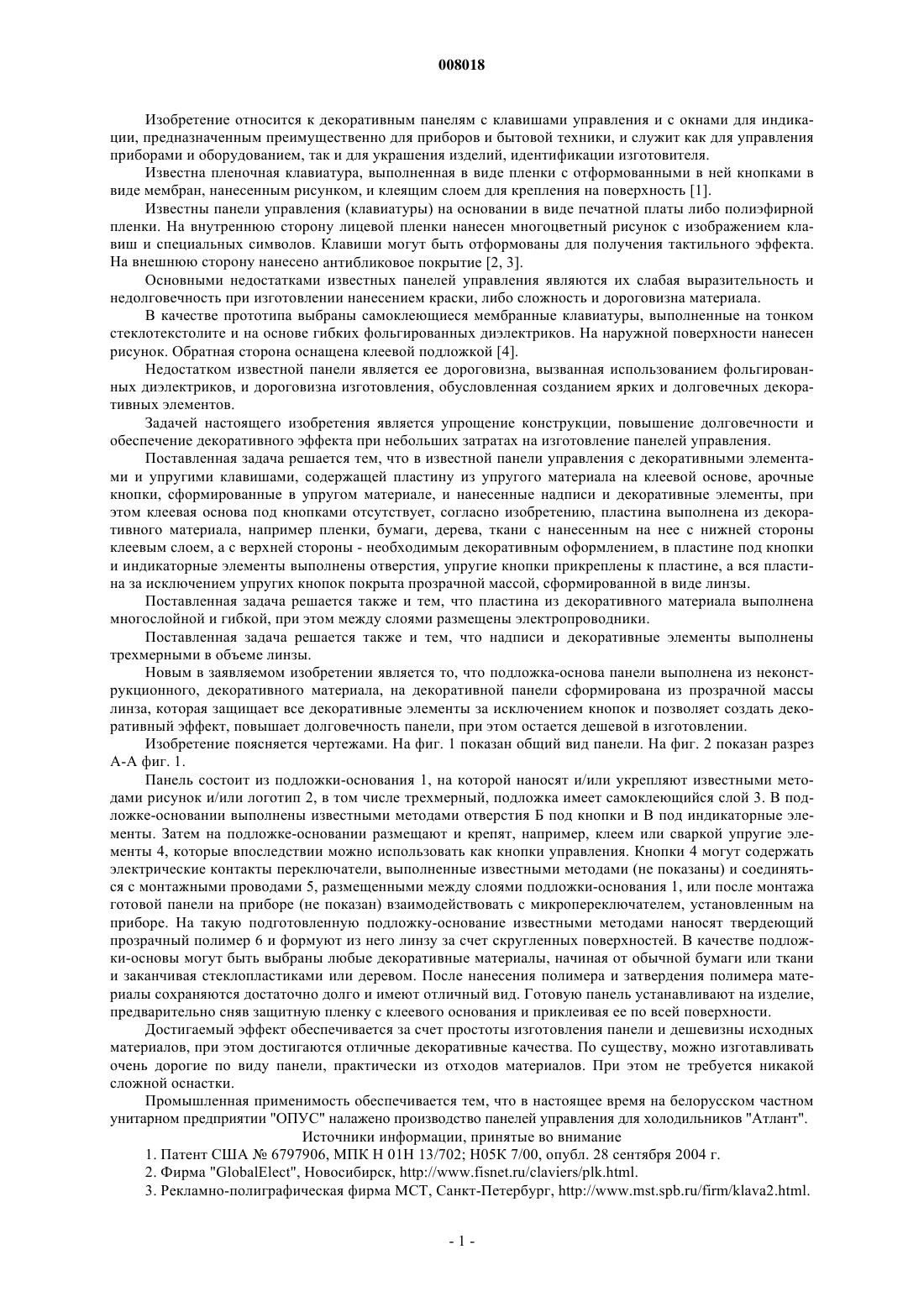

008018 Изобретение относится к декоративным панелям с клавишами управления и с окнами для индикации, предназначенным преимущественно для приборов и бытовой техники, и служит как для управления приборами и оборудованием, так и для украшения изделий, идентификации изготовителя. Известна пленочная клавиатура, выполненная в виде пленки с отформованными в ней кнопками в виде мембран, нанесенным рисунком, и клеящим слоем для крепления на поверхность [1]. Известны панели управления (клавиатуры) на основании в виде печатной платы либо полиэфирной пленки. На внутреннюю сторону лицевой пленки нанесен многоцветный рисунок с изображением клавиш и специальных символов. Клавиши могут быть отформованы для получения тактильного эффекта. На внешнюю сторону нанесено антибликовое покрытие [2, 3]. Основными недостатками известных панелей управления являются их слабая выразительность и недолговечность при изготовлении нанесением краски, либо сложность и дороговизна материала. В качестве прототипа выбраны самоклеющиеся мембранные клавиатуры, выполненные на тонком стеклотекстолите и на основе гибких фольгированных диэлектриков. На наружной поверхности нанесен рисунок. Обратная сторона оснащена клеевой подложкой [4]. Недостатком известной панели является ее дороговизна, вызванная использованием фольгированных диэлектриков, и дороговизна изготовления, обусловленная созданием ярких и долговечных декоративных элементов. Задачей настоящего изобретения является упрощение конструкции, повышение долговечности и обеспечение декоративного эффекта при небольших затратах на изготовление панелей управления. Поставленная задача решается тем, что в известной панели управления с декоративными элементами и упругими клавишами, содержащей пластину из упругого материала на клеевой основе, арочные кнопки, сформированные в упругом материале, и нанесенные надписи и декоративные элементы, при этом клеевая основа под кнопками отсутствует, согласно изобретению, пластина выполнена из декоративного материала, например пленки, бумаги, дерева, ткани с нанесенным на нее с нижней стороны клеевым слоем, а с верхней стороны - необходимым декоративным оформлением, в пластине под кнопки и индикаторные элементы выполнены отверстия, упругие кнопки прикреплены к пластине, а вся пластина за исключением упругих кнопок покрыта прозрачной массой, сформированной в виде линзы. Поставленная задача решается также и тем, что пластина из декоративного материала выполнена многослойной и гибкой, при этом между слоями размещены электропроводники. Поставленная задача решается также и тем, что надписи и декоративные элементы выполнены трехмерными в объеме линзы. Новым в заявляемом изобретении является то, что подложка-основа панели выполнена из неконструкционного, декоративного материала, на декоративной панели сформирована из прозрачной массы линза, которая защищает все декоративные элементы за исключением кнопок и позволяет создать декоративный эффект, повышает долговечность панели, при этом остается дешевой в изготовлении. Изобретение поясняется чертежами. На фиг. 1 показан общий вид панели. На фиг. 2 показан разрез А-А фиг. 1. Панель состоит из подложки-основания 1, на которой наносят и/или укрепляют известными методами рисунок и/или логотип 2, в том числе трехмерный, подложка имеет самоклеющийся слой 3. В подложке-основании выполнены известными методами отверстия Б под кнопки и В под индикаторные элементы. Затем на подложке-основании размещают и крепят, например, клеем или сваркой упругие элементы 4, которые впоследствии можно использовать как кнопки управления. Кнопки 4 могут содержать электрические контакты переключатели, выполненные известными методами (не показаны) и соединяться с монтажными проводами 5, размещенными между слоями подложки-основания 1, или после монтажа готовой панели на приборе (не показан) взаимодействовать с микропереключателем, установленным на приборе. На такую подготовленную подложку-основание известными методами наносят твердеющий прозрачный полимер 6 и формуют из него линзу за счет скругленных поверхностей. В качестве подложки-основы могут быть выбраны любые декоративные материалы, начиная от обычной бумаги или ткани и заканчивая стеклопластиками или деревом. После нанесения полимера и затвердения полимера материалы сохраняются достаточно долго и имеют отличный вид. Готовую панель устанавливают на изделие,предварительно сняв защитную пленку с клеевого основания и приклеивая ее по всей поверхности. Достигаемый эффект обеспечивается за счет простоты изготовления панели и дешевизны исходных материалов, при этом достигаются отличные декоративные качества. По существу, можно изготавливать очень дорогие по виду панели, практически из отходов материалов. При этом не требуется никакой сложной оснастки. Промышленная применимость обеспечивается тем, что в настоящее время на белорусском частном унитарном предприятии "ОПУС" налажено производство панелей управления для холодильников "Атлант". Источники информации, принятые во внимание 1. Патент США 6797906, МПК Н 01H 13/702; Н 05 К 7/00, опубл. 28 сентября 2004 г. 2. Фирма "GlobalElect", Новосибирск, http://www.fisnet.ru/claviers/plk.html. 3. Рекламно-полиграфическая фирма МСТ, Санкт-Петербург, http://www.mst.spb.ru/firm/klava2.html.-1 008018 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Панель управления с декоративными элементами и упругими клавишами, содержащая пластину из упругого материала на клеевой основе, арочные кнопки, сформированные в упругом материале, и нанесенные надписи и декоративные элементы, при этом клеевая основа под кнопками отсутствует, отличающаяся тем, что пластина выполнена из декоративного материала, например пленки, бумаги, дерева,ткани, с нанесенным на нее с нижней стороны клеевым слоем, а с верхней стороны - необходимым декоративным оформлением, в пластине под кнопки и индикаторные элементы выполнены отверстия, упругие кнопки прикреплены к пластине, а вся пластина за исключением упругих кнопок покрыта прозрачной массой, сформированной в виде линзы. 2. Панель управления по п.1, отличающаяся тем, что пластина из декоративного материала выполнена многослойной и гибкой, при этом между слоями размещены электропроводники. 3. Панель управления по п.1 или 2, отличающаяся тем, что надписи и декоративные элементы выполнены трехмерными в объеме линзы.
