Беспроводная магистраль для соединения беспроводных ячеек

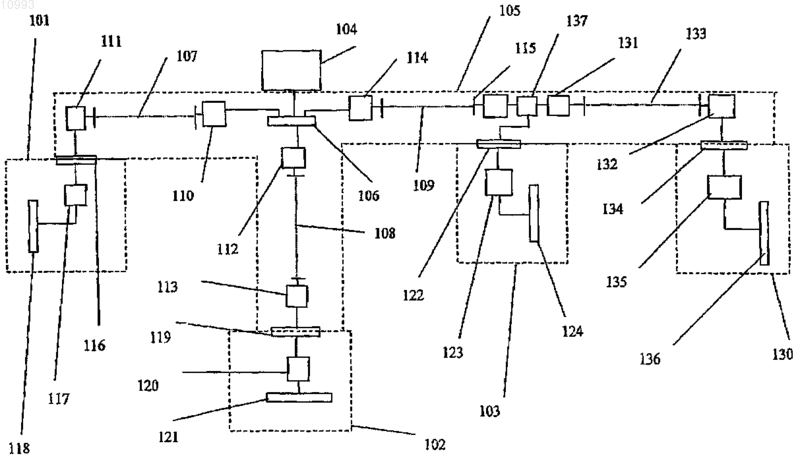

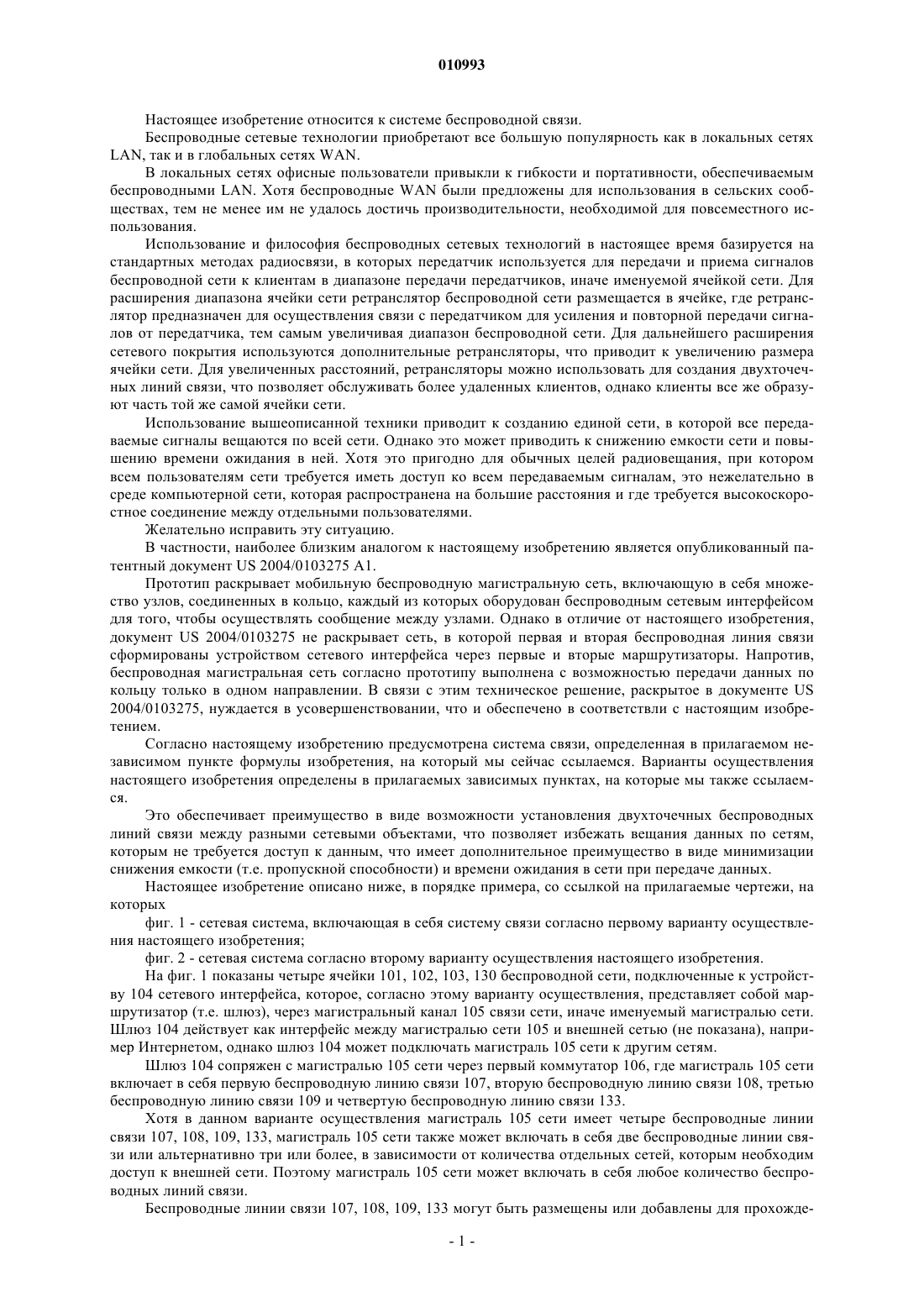

010993 Настоящее изобретение относится к системе беспроводной связи. Беспроводные сетевые технологии приобретают все большую популярность как в локальных сетяхLAN, так и в глобальных сетях WAN. В локальных сетях офисные пользователи привыкли к гибкости и портативности, обеспечиваемым беспроводными LAN. Хотя беспроводные WAN были предложены для использования в сельских сообществах, тем не менее им не удалось достичь производительности, необходимой для повсеместного использования. Использование и философия беспроводных сетевых технологий в настоящее время базируется на стандартных методах радиосвязи, в которых передатчик используется для передачи и приема сигналов беспроводной сети к клиентам в диапазоне передачи передатчиков, иначе именуемой ячейкой сети. Для расширения диапазона ячейки сети ретранслятор беспроводной сети размещается в ячейке, где ретранслятор предназначен для осуществления связи с передатчиком для усиления и повторной передачи сигналов от передатчика, тем самым увеличивая диапазон беспроводной сети. Для дальнейшего расширения сетевого покрытия используются дополнительные ретрансляторы, что приводит к увеличению размера ячейки сети. Для увеличенных расстояний, ретрансляторы можно использовать для создания двухточечных линий связи, что позволяет обслуживать более удаленных клиентов, однако клиенты все же образуют часть той же самой ячейки сети. Использование вышеописанной техники приводит к созданию единой сети, в которой все передаваемые сигналы вещаются по всей сети. Однако это может приводить к снижению емкости сети и повышению времени ожидания в ней. Хотя это пригодно для обычных целей радиовещания, при котором всем пользователям сети требуется иметь доступ ко всем передаваемым сигналам, это нежелательно в среде компьютерной сети, которая распространена на большие расстояния и где требуется высокоскоростное соединение между отдельными пользователями. Желательно исправить эту ситуацию. В частности, наиболее близким аналогом к настоящему изобретению является опубликованный патентный документ US 2004/0103275 А 1. Прототип раскрывает мобильную беспроводную магистральную сеть, включающую в себя множество узлов, соединенных в кольцо, каждый из которых оборудован беспроводным сетевым интерфейсом для того, чтобы осуществлять сообщение между узлами. Однако в отличие от настоящего изобретения,документ US 2004/0103275 не раскрывает сеть, в которой первая и вторая беспроводная линия связи сформированы устройством сетевого интерфейса через первые и вторые маршрутизаторы. Напротив,беспроводная магистральная сеть согласно прототипу выполнена с возможностью передачи данных по кольцу только в одном направлении. В связи с этим техническое решение, раскрытое в документе US 2004/0103275, нуждается в усовершенствовании, что и обеспечено в соответствли с настоящим изобретением. Согласно настоящему изобретению предусмотрена система связи, определенная в прилагаемом независимом пункте формулы изобретения, на который мы сейчас ссылаемся. Варианты осуществления настоящего изобретения определены в прилагаемых зависимых пунктах, на которые мы также ссылаемся. Это обеспечивает преимущество в виде возможности установления двухточечных беспроводных линий связи между разными сетевыми объектами, что позволяет избежать вещания данных по сетям,которым не требуется доступ к данным, что имеет дополнительное преимущество в виде минимизации снижения емкости (т.е. пропускной способности) и времени ожидания в сети при передаче данных. Настоящее изобретение описано ниже, в порядке примера, со ссылкой на прилагаемые чертежи, на которых фиг. 1 - сетевая система, включающая в себя систему связи согласно первому варианту осуществления настоящего изобретения; фиг. 2 - сетевая система согласно второму варианту осуществления настоящего изобретения. На фиг. 1 показаны четыре ячейки 101, 102, 103, 130 беспроводной сети, подключенные к устройству 104 сетевого интерфейса, которое, согласно этому варианту осуществления, представляет собой маршрутизатор (т.е. шлюз), через магистральный канал 105 связи сети, иначе именуемый магистралью сети. Шлюз 104 действует как интерфейс между магистралью сети 105 и внешней сетью (не показана), например Интернетом, однако шлюз 104 может подключать магистраль 105 сети к другим сетям. Шлюз 104 сопряжен с магистралью 105 сети через первый коммутатор 106, где магистраль 105 сети включает в себя первую беспроводную линию связи 107, вторую беспроводную линию связи 108, третью беспроводную линию связи 109 и четвертую беспроводную линию связи 133. Хотя в данном варианте осуществления магистраль 105 сети имеет четыре беспроводные линии связи 107, 108, 109, 133, магистраль 105 сети также может включать в себя две беспроводные линии связи или альтернативно три или более, в зависимости от количества отдельных сетей, которым необходим доступ к внешней сети. Поэтому магистраль 105 сети может включать в себя любое количество беспроводных линий связи. Беспроводные линии связи 107, 108, 109, 133 могут быть размещены или добавлены для прохожде-1 010993 ния в диапазоне расстояний, составляющих километры на беспроводную линию связи. Поэтому магистраль 105 сети может быть размещена так, чтобы проходить сравнительно короткое расстояние, для обеспечения магистрали 105 сети для реализации LAN, например, в учрежденческой среде, или альтернативно может использоваться на увеличенных расстояниях для обеспечения магистрали 105 сети в реализации WAN, например, для обеспечения сетевой инфраструктуры в сельских сообществах. Первая беспроводная линия связи 107 включает в себя первую точку доступа 110 беспроводного приемопередатчика, которая имеет проводное соединение с коммутатором 106. С первой точкой доступа 110 беспроводного приемопередатчика связана вторая точка доступа 111 беспроводного приемопередатчика, причем первая точка доступа 110 беспроводного приемопередатчика и вторая точка доступа 111 беспроводного приемопередатчика способны работать в режиме моста, что позволяет установить двухточечную беспроводную линию связи между первой точкой доступа 110 беспроводного приемопередатчика и второй точкой доступа 111 беспроводного приемопередатчика. Соответственно, первая точка доступа 110 беспроводного приемопередатчика и вторая точка доступа 111 беспроводного приемопередатчика обычно образуют линию моста. Вторая беспроводная линия связи 108 включает в себя третью точку доступа 112 беспроводного приемопередатчика, которая имеет проводное соединение с коммутатором 106. С третьей точкой доступа 112 беспроводного приемопередатчика связана четвертая точка доступа 113 беспроводного приемопередатчика, причем третья точка доступа 112 беспроводного приемопередатчика и четвертая точка доступа 113 беспроводного приемопередатчика способны работать в режиме моста, что позволяет установить двухточечную беспроводную линию связи между третьей точкой доступа 112 беспроводного приемопередатчика и четвертой точкой доступа 113 беспроводного приемопередатчика. Третья беспроводная линия связи 109 включает в себя четвертую точку доступа 114 беспроводного приемопередатчика, которая имеет проводное соединение с коммутатором 106. С четвертой точкой доступа 114 беспроводного приемопередатчика связана шестая точка доступа 115 беспроводного приемопередатчика, причем четвертая точка 114 доступа беспроводного приемопередатчика и шестая точка доступа 115 беспроводного приемопередатчика способны работать в режиме моста, что позволяет установить двухточечную беспроводную линию связи между четвертой точкой доступа 114 беспроводного приемопередатчика и шестой точкой доступа 115 беспроводного приемопередатчика. Четвертая беспроводная линия связи включает в себя десятая точка доступа 131 беспроводного приемопередатчика, которая подключена к шестой точке доступа 115 беспроводного приемопередатчика через второй коммутатор 137, что позволяет передавать данные между шестой точкой доступа беспроводного приемопередатчика и десятой точкой доступа 131 беспроводного приемопередатчика. С десятой точкой доступа 131 беспроводного приемопередатчика связана одиннадцатая точка доступа 132 беспроводного приемопередатчика, причем десятая точка доступа 131 беспроводного приемопередатчика и одиннадцатая точка доступа 132 беспроводного приемопередатчика способны работать в режиме моста,что позволяет установить двухточечную беспроводную линию связи 133 между десятой точкой доступа 131 беспроводного приемопередатчика и одиннадцатой точкой доступа 132 беспроводного приемопередатчика. Вторая точка доступа 111 беспроводного приемопередатчика подключена к маршрутизатору 116,который образует часть первой ячейки 101 беспроводной сети, к которой подключена седьмая точка доступа 117 беспроводного приемопередатчика, которая способна работать как интерфейс беспроводной сети, что позволяет формировать первую ячейку 101 беспроводной сети. Кроме того, седьмая точка беспроводного доступа 117 действует как соединительное устройство для подключения первой ячейки 101 беспроводной сети к магистрали 105 сети через маршрутизатор 116. Для обеспечения сетевого покрытия на 360 седьмая точка доступа 117 беспроводного приемопередатчика использует 360-ную всенаправленную антенну 118, однако можно использовать антенны других типов. Четвертая точка доступа 113 беспроводного приемопередатчика подключена к маршрутизатору 119, который образует часть второй ячейки 102 беспроводной сети, к которой подключена восьмая точка доступа беспроводного приемопередатчика 120, которая способна работать как интерфейс беспроводной сети, что позволяет формировать вторую ячейку 102 беспроводной сети. Кроме того, восьмая точка беспроводного доступа 120 действует как соединительное устройство для подключения второй ячейки 102 беспроводной сети к магистрали 105 сети через маршрутизатор 119. Для обеспечения сетевого покрытия на 360 восьмая точка доступа беспроводного приемопередатчика 120 использует 360-ную всенаправленную антенну 121, однако можно использовать антенны других типов. Согласно вышеупомянутому шестая точка доступа 115 беспроводного приемопередатчика подключена ко второму коммутатору 137, который помимо того, что подключен к десятой точке доступа 131 беспроводного приемопередатчика, также подключен к маршрутизатору 122, который образует часть третьей беспроводной ячейки 103. Маршрутизатор 122 подключен к девятой точке доступа 123 беспроводного приемопередатчика, которая способна работать как интерфейс беспроводной сети, что позволяет формировать третью ячейку 103 беспроводной сети. Кроме того, девятая точка доступа 123 беспроводного приемопередатчика действует как соединительное устройство для подключения третьей ячейки 103-2 010993 беспроводной сети к магистрали 105 сети через маршрутизатор 122. Для обеспечения сетевого покрытия на 360 девятая точка доступа беспроводного приемопередатчика 123 использует 360-ную всенаправленную антенну 124, однако можно использовать антенны других типов. Одиннадцатая точка доступа 132 беспрозоднго приемопередатчика подключена к маршрутизатору 134, который образует часть четвертой беспроводной ячейки 130, к котосюй подключена двенадцатая точка доступа 135 беспроводного приемопередатчика, которая способна работать как интерфейс беспроводной сети, что позволяет формировать четвертую ячейку 103 беспроводной сети. Кроме того, двенадцатая точка доступа 135 беспроводного приемопередатчика действует как соединительное устройство для подключения четвертой ячейки 130 беспроводной сети к магистральному каналу связи 105 сети через маршрутизатор 134. Для обеспечения сетевого покрытия на 360 двенадцатая точка доступа беспроводного приемопередатчика 135 использует 360-ную всенаправленную антенну 136, однако можно использовать антенны других типов. Для расширения магистрали 105 сети, коммутатор (не показан) может быть установлен после второй точки доступа 111 беспроводного приемопередатчика, четвертой точки доступа 113 беспроводного приемопередатчика и/или шестой точки доступа 115 беспроводного приемопередатчика, что позволяет создать дополнительную беспроводную линию связи от коммутатора (не показан). Согласно вышесказанному с использованием этого способа магистральный канал связи 105 сети можно расширить на любое количество дополнительных беспроводных линий связи. Соответственно магистраль 105 сети, которая включает в себя линии связи 107, 108, 109, 133, способна передавать данные на конкретную ячейку сети, не передавая соответствующие данные на другие ячейки сети, тем самым оптимизируя пропускную способность сети и время ожидания в ней. Использование маршрутизаторов 116, 119, 122, 134 в первой ячейке 101 беспроводной сети, второй ячейке 102 беспроводной сети, третьей ячейке 103 беспроводной сети и четвертой ячейке 130 беспроводной сети позволяет первой ячейке 101 беспроводной сети, второй ячейке 102 беспроводной сети, третьей ячейке 103 беспроводной сети и четвертой ячейке 130 сети иметь собственные отдельные сетевые адреса. Это позволяет определять количество пользователей каждой ячейки сети по маске подсети, связанной с каждой ячейкой сети. Поэтому, если первая ячейка 101 беспроводной сети, вторая ячейка 102 беспроводной сети, третья ячейка 103 беспроводной сети и четвертая ячейка 130 беспроводной сети имеет маску подсети 255.255.255.0, каждая ячейка сети может поддерживать до 255 пользователей. Соответственно,если размер ячейки сети не имеет значения, маршрутизаторы 116, 119, 122, 134 можно удалить из сети. В целях данного варианта осуществления, беспроводная технология, используемая для беспроводных линий связи 107, 108, 109, 133 базируется на стандарте IEEE 802.11, который выдвигает несколько требований к характеристикам радиосвязи сетевой системы. Например, предусмотрен частотный диапазон для беспроводной связи 2,4 ГГц, который, для европейского рынка, включает в себя тринадцать каналов, и, для североамериканского рынка, включает в себя 11 каналов. Каждый канал имеет ширину канала 22 МГц. Во избежание канальной помехи между беспроводными линиями связи, которые образуют магистраль 105 беспроводной сети и/или ячейки беспроводной сети (т.е. скачки между разными беспроводными линиями связи), между соседними беспроводными линиями связи и/или ячейками беспроводной сети используются разные канальные частоты. Однако для беспроводной линии связи и/или ячейки сети, которая достаточно далека от другой беспроводной линии связи и/или ячейки сети, так что уровень сигнала от другой беспроводной линии связи и/или ячейки сети в области беспроводной линии связи ниже порогового значения, конкретную канальную частоту другой беспроводной линии связи можно повторно использовать. Выбор порога уровня сигнала зависит от конфигурации сети и требованиям к пропускной способности. Кроме того, расстояние от источника радиосигнала будет варьироваться для магистральных линий связи и ячеек беспроводной сети, где уровни мощности обычно различаются. Это дает возможность минимизировать помеху от соседних беспроводных линий связи, в то же время, позволяя повторно использовать доступный частотный спектр. В порядке иллюстрации, для установления линии связи между первой ячейкой 101 беспроводной сети, второй ячейкой 102 беспроводной сети, третьей ячейкой 103 беспроводной сети, четвертой ячейкой 130 беспроводной сети и устройством 104 сетевого интерфейса, соответствующим сетевым компонентам присваиваются IP-адреса. Например, в целях этого варианта осуществления, диапазон частных IPадресов, присвоенных сетевой структуре, показанной на фиг. 1, представляет собой 10.10.0.0, причем элементы магистрали 105 сети используют диапазоны IP-адресов с 10.10.1.0 по 10.10.1.12. В частности,первая точка доступа 110 беспроводного приемопередатчика использует 10.10.1.1, вторая точка доступа 111 беспроводного приемопередатчика использует 10.10.1.2, сторона первой беспроводной лини связи маршрутизатора 116 - 10.10.1.3, третья точка доступа 112 беспроводного приемопередатчика использует 10.10.1.4, четвертая точка доступа 113 беспроводного приемопередатчика использует 10.10.1.5, сторона второй беспроводной линии связи маршрутизатора 119 - 10.10.1.6, четвертая точка доступа 114 беспроводного приемопередатчика использует 10.10.1.7, шестая точка доступа 115 беспроводного приемопередатчика использует 10.10.1.8, сторона третьей беспроводной лини связи маршрутизатора 122 - 10.10.1.9.-3 010993 Для четвертой беспроводной линии связи 133, десятая точка беспроводного доступа 131 использует 10.10.1.10 и одиннадцатая точка беспроводного доступа 132 использует 10.10.1.11, причем соответствующий маршрутизатор для четвертой беспроводной линии связи 133 имеет IP-адрес 10.10.1.12. Первая ячейка 101 беспроводной сети использует диапазон IP-адресов 10.10.13, причем сторона первой ячейки сети маршрутизатора 116 имеет IP-адрес 10.10.13.1 и седьмая точка доступа 117 беспроводного приемопередатчика использует 10.10.13.2. Вторая ячейка 102 беспроводной сети использует диапазон IP-адресов 10.10.14, причем сторона второй ячейки сети маршрутизатора 119 имеет IP-адрес 10.10.14.1 и восьмая точка доступа 120 беспроводного приемопередатчика использует 10.10.14.2. Третья ячейка 103 беспроводной сети использует диапазон IP-адресов 10.10.15, причем сторона третьей беспроводной лини связи маршрутизатора 122 имеет IP-адрес 10.10.15.1 и девятая точка доступа 123 беспроводного приемопередатчика использует 10.10.15.2. Четвертая ячейка 130 беспроводной сети использует диапазон IP-адресов 10.10.16, причем сторона третьей беспроводной лини связи маршрутизатора 122 имеет IP-адрес 10.10.16.1 и девятая точка доступа 123 беспроводного приемопередатчика использует 10.10.16.2. Первая беспроводная линия связи 107 приспособлена работать на первом канале, назначенном согласно стандарту 802.11, частотный диапазон которого сосредоточен вокруг 2.412 ГГц. Вторая беспроводная линия связи 108 располагается в относительной близости к первой беспроводной линии связи 107, и поэтому уровень сигнала от первой беспроводной линии связи 107 в области второй беспроводной линии связи 108 выше порога. Поэтому вторая беспроводная линия связи 108 приспособлена работать на шестом канале, назначенном согласно стандарту 802.11, частотный диапазон которого сосредоточен вокруг 2.43 ГГц, что гарантирует отсутствие помехи между первой беспроводной линией связи 107 и второй беспроводной линией связи 108. Третья беспроводная линия связи 109 также располагается в относительной близости к первой беспроводной линии связи 107 и второй беспроводной линии связи 108, поэтому уровень сигнала от первой беспроводной линии связи 107 и второй беспроводной линии связи 108 в области третьей беспроводной линии связи 108 выше порога. Поэтому третья беспроводная линия связи 109 приспособлена работать на одиннадцатом канале, назначенном согласно стандарту 802.11, частотный диапазон которого сосредоточен вокруг 2.462 ГГц. Однако, поскольку четвертая беспроводная линия связи 133 располагается достаточно далеко от первой беспроводной линии связи 107, принятый сигнал от первой беспроводной линии связи 107 ниже порога. Поэтому четвертая беспроводная линия связи 133 приспособлена использовать первый канал стандарта 802.11, частотный диапазон которого сосредоточен вокруг 2.412 ГГц. Хотя вышеозначенные канальные частоты были выбраны для обеспечения хорошего разделения каналов, эти канальные частоты носят исключительно иллюстративный характер, и можно использовать любые подходящие канальные частоты. Специалисту в данной области техники будет очевидно, что вышеозначенные диапазоны IP-адресов носят исключительно иллюстративный характер, и можно использовать любые доступные диапазоны IPадресов. Седьмая точка доступа 117 беспроводного приемопередатчика, восьмая точка доступа 120 беспроводного приемопередатчика, девятая точка доступа 123 беспроводного приемопередатчика и двенадцатая точка доступа 135 беспроводного приемопередатчика призваны обеспечивать надлежащие IP-адреса пользователям, регистрирующимся в их соответствующей ячейке сети, что позволяет устанавливать линии связи между шлюзом 104 и отдельными пользователями через магистральный канал 105 связи сети,тем самым обеспечивая преимущество, состоящее в том, что сетевой трафик от одной ячейки беспроводной сети не проходит через другую ячейку беспроводной сети на пути к шлюзу 104. Кроме того, вышеописанная сетевая структура может иметь конфигурацию, позволяющую устанавливать двухточечные линии связи по магистральному каналу связи сети для разрешения адресов на уровне управления доступом к среде MAC, связанных с соответствующими сетевыми устройствами. Это позволяет использовать фильтрацию уровня MAC, блокирующую связь с устройствами, подключенными к магистральному каналу связи 105 сети, которые имеют неавторизованные МАС-адреса. Хотя выше приведено описание использования первой ячейки 101 беспроводной сети, второй ячейки 102 беспроводной сети, третьей ячейки 103 беспроводной сети и четвертой ячейки 130 беспроводной сети, одна или несколько таких ячеек в разной степени могут быть сконфигурированы как ячейки проводной сети. Для повышения надежности связи по магистральной линии связи сети, магистральную линию связи сети можно сконфигурировать в виде 'кольца', где конец магистральной линии связи сети подключен к началу магистральной линии связи сети, тем самым сформировав сетевую связь 'rib'. Подключение конца магистральной линии связи сети к началу магистральной линии связи сети позволяет автоматически перенаправлять трафик по магистральной линии связи сети в случае отказа одного элемента магистральной линии связи сети, благодаря чему сохраняется работоспособность сети. Для преодоления ограничений сетей TCP/IP, в которых дублирование IP-адресов не разрешено, и,таким образом, непозволительно подключать один конец магистральной линии связи сети к другому-4 010993 концу магистральной линии связи сети, изобретатели поняли, что с использованием головного маршрутизатора можно преодолеть это ограничение и подключить начало магистральной линии связи сетиTCP/IP к ее концу. Это достигается с использованием головного маршрутизатора, который предназначен для использования двух сетевых соединений на разных сетях, где каждое соответствующее сетевое соединение подключено к частичному маршрутизатору, причем два частичных маршрутизатора действуют как двухшлюзовый маршрутизатор. Каждый из частичных маршрутизаторов, которые образуют двухшлюзовый маршрутизатор, имеют сетевое соединение на одной и той же сети, что позволяет одному частичному маршрутизатору подключаться к одному концу магистральной линии связи сети, и другому частичному маршрутизатору подключаться к другому концу магистральной линии связи сети. Это позволяет головному маршрутизатору, который действует как шлюз к другой сети, например Интернету, передавать по магистральной линии связи сети через любой частичный маршрутизатор (т.е. в любом направлении по магистральной линии связи сети) или, альтернативно, пользователю, подключенному к магистральной линии связи сети, осуществлять доступ к головному маршрутизатору через любой частичный маршрутизатор, причем главный маршрут обычно соответствует кратчайшему маршруту. В случае отказа устройства, связанного с кратчайшим маршрутом к головному маршрутизатору или от него, автоматически происходит переход на другой маршрут, альтернативно, это может дистанционно осуществлять инженер-эксплуатационник. Это показано на фиг. 2, где сетевое соединение 'rib' установлено через головной маршрутизатор 200. На фиг. 2 показан головной маршрутизатор 200 (т.е. шлюз между двумя сетями), подключенный к первому частичному маршрутизатору 201 и второму частичному маршрутизатору 202, который, согласно вышесказанному, действует как двухшлюзовый маршрутизатор. IP-адрес первого частичного маршрутизатора 200 для соединения с головным маршрутизатором 200 - 10.10.2.1. IP-адрес второго частичного маршрутизатора 202 для соединения с головным маршрутизатором 200 - 10.10.3.1. Поэтому головной маршрутизатор 200 видит первый частичный маршрутизатор 201 и второй частичный маршрутизатор 202 как две отдельные сети. Помимо сетевого соединения между первым частичным маршрутизатором 201 и головным маршрутизатором 200, установлено соединение второй сети между первым частичным маршрутизатором 201 и первой точкой доступа 203, иначе именуемое линией места, причем IP-адреса между первым частичным маршрутизатором и первой точкой доступа - 10.10.1.1 и 10.10.1.2, соответственно, с образованием первой линии связи 205 магистральной линии связи сети. Первая точка доступа 203 действует как точка доступа к магистральной линии связи сети аналогично или идентично точкам доступа, описанным в вышеописанном первом варианте осуществления. Помимо подключения первой точки доступа 203 к первому частичному маршрутизатору 201, первая точка доступа 203 также подключена ко второй точке доступа 204 (т.е. вторая линия моста), причемIP-адреса первой точки доступа и второй точки доступа - 10.10.1.2 и 10.10.1.3, соответственно, с образованием второй линии связи 206 магистральной линии связи сети. Вторая точка доступа 204 действует как точка доступа к магистральной линии связи сети аналогично или идентично первой точке доступа 203. Вторая точка доступа 204 дополнительно подключена ко второму частичному маршрутизатору 202,причем IP-адреса между второй точкой доступа 204 и вторым частичным маршрутизатором 202 10.10.1.3 и 10.10.1.254, соответственно, с образованием третьей линии связи 207 магистральной линии связи сети. Соответственно, магистральная линия связи сети образована между первым частичным маршрутизатором и вторым частичным маршрутизатором из IP-адресов от 10.10.1.1 по 10.10.1.254 через первую,вторую и третью линии связи 205, 206, 207. Соответствующие линии связи 205, 206, 207, образующие магистральную линию связи сети, можно реализовать либо как беспроводные линии связи, что описано выше, либо как проводные линии связи. Помимо подключения головного маршрутизатора 200 к первому частичному маршрутизатору 201 и второму частичному маршрутизатору 202, головной маршрутизатор 200 подключен к внешней сети 208,например Интернету, для маршрутизации трафика между магистральной линии связи сети и Интернетом 203, играя роль шлюза. Между первой точкой доступа 203 и второй точкой доступа 204 магистральной линии связи сети подключен коммутатор 203, к которой дополнительно подключен дополнительный маршрутизатор 209(т.е. первый сетевой маршрутизатор ячейки), который образует часть первой ячейки сети (не показана),подключенной к магистральной линии связи сети. Первый сетевой маршрутизатор 209 ячейки в свою очередь подключен к точке доступа 210 приемопередатчика, например, к точке доступа беспроводного приемопередатчика, что позволяет первой ячейке сети подключаться к магистральной линии связи сети,согласно описанному выше. Когда первая ячейка сети формирует другую сеть к магистральной линии связи сети, первой ячейке сети назначается другой диапазон IP-адресов. Например, стороне магистральной линии связи сети первого сетевого маршрутизатора ячейки 209 может быть присвоен IP-адрес, например 10.10.1.4, и стороне-5 010993 первой ячейки сети маршрутизатора 209 - IP-адрес 10.10.4.1. Соответственно, различные пользовательские устройства (не показаны), которые образуют первую ячейку сети, могут быть подключены к внешней сети, например Интернету 208, через магистральную линию связи сети и головной маршрутизатор 200. Заметим, однако, что, хотя согласно описанию только одна ячейка сети подключена к магистральной линии связи сети, любое нужное количество ячеек сети может быть подключено к магистральной линии связи сети. Кроме того, специалистам в данной области техники будет очевидно, что магистральная линия связи сети может содержать любое количество линий связи. Поскольку головной маршрутизатор 200 подключен к магистральной линии связи сети через первый частичный маршрутизатор 201 и второй частичный маршрутизатор 202, головной маршрутизатор 200 способен маршрутизировать данные к магистральной линии связи сети и от нее либо через первый частичный маршрутизатор 201, либо через второй частичный маршрутизатор 202. Поэтому, при отказе линии связи в магистральной линии связи сети, которая образует часть маршрута от пользовательского устройства в первой ячейке сети к головному маршрутизатору 200, первый сетевой маршрутизатор 209 ячейки может быть приспособлен автоматически направлять трафик между пользовательским устройством в первой ячейке сети и Интернетом 208 через магистральную линию связи сети с использованием альтернативного маршрута. В порядке иллюстрации, если первый сетевой маршрутизатор 209 ячейки приспособлен направлять трафик на головной маршрутизатор 200 через первый частичный маршрутизатор 201 в качестве главного маршрута, при отказе на этом маршруте, первый сетевой маршрутизатор ячейки 209 будет перенаправлять трафик на второй частичный маршрутизатор 202, обнаружив отказ на главном маршруте. Например, если пользовательское устройство в первой ячейке сети желает осуществить доступ в Интернет 208, причем первый сетевой маршрутизатор 209 ячейки способен осуществлять доступ к первому частичному маршрутизатору 201, при отказе линии связи между первым сетевым маршрутизатором 209 ячейки и первым частичным маршрутизатором 201, первый сетевой маршрутизатор 209 ячейки способен автоматически осуществлять доступ ко второму частичному маршрутизатору 202. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система связи, содержащая устройство сетевого интерфейса; первое соединительное устройство для подключения первой сети к первой беспроводной линии связи, сформированной между первым соединительным устройством и устройством сетевого интерфейса; второе соединительное устройство для подключения второй сети ко второй беспроводной линии связи, сформированной между вторым соединительным устройством и устройством сетевого интерфейса; и третью беспроводную линию связи, установленную между первым соединительным устройством и вторым соединительным устройством; причем первая, вторая и третья беспроводные линии связи образуют магистральный канал связи сети, подключенный к устройству сетевого интерфейса, что позволяет устанавливать первую линию связи между устройством сетевого интерфейса и первым соединительным устройством и устанавливать вторую линию связи между устройством сетевого интерфейса и вторым соединительным устройством; отличающаяся тем, что первая беспроводная линия связи соормирована между первым соединительным устройством и устройством сетевого интерфейса через первый маршрутизатор и вторая беспроводная линия связи сформирована между вторым соединительным устройством и устройством сетевого интерфейса через второй маршрутизатор. 2. Система связи по п.1, дополнительно содержащая первую беспроводную сеть, подключенную к первому соединительному устройству, для формирования беспроводной ячейки, что позволяет множеству пользователей устанавливать соответствующие линии связи с устройством сетевого интерфейса через магистральный канал связи сети. 3. Система связи по п.1, дополнительно содержащая вторую беспроводную сеть, подключенную ко второму соединительному устройству, для формирования беспроводной ячейки, что позволяет множеству пользователей устанавливать соответствующие линии связи с устройством сетевого интерфейса через магистральный канал связи сети. 4. Система связи по любому из предыдущих пунктов, в которой первым соединительным устройством является сетевой мост. 5. Система связи по любому из предыдущих пунктов, в которой вторым соединительным устройством является сетевой мост. 6. Система связи по любому из предыдущих пунктов, в которой устройством сетевого интерфейса является маршрутизатор. 7. Система связи по любому из предыдущих пунктов, в которой устройство сетевого интерфейса способно подключать магистральный канал связи сети к Интернету. 8. Система связи по любому из предыдущих пунктов, дополнительно содержащая коммутатор, позволяющий формировать ответвление от магистрального канала связи сети. 9. Система связи по любому из предыдущих пунктов, дополнительно содержащая третий маршру-6 010993 тизатор, выполненный с возможностью подключения между первым соединительным устройством и первой сетью для формирования первой ячейки сети. 10. Система связи по любому из предыдущих пунктов, дополнительно содержащая четвертый маршрутизатор, выполненный с возможностью подключения между вторым соединительным устройством и второй сетью для формирования второй ячейки сети. 11. Система связи по любому из предыдущих пунктов, в которой первая беспроводная линия связи или вторая беспроводная линия связи способны работать на той же канальной частоте, что и другая беспроводная линия связи системы связи, когда уровень сигнала другой беспроводной линии связи ниже заранее определенного порога в области первой беспроводной линии связи или второй беспроводной линии связи. 12. Система связи по п.1, в которой магистральный канал связи сети способен работать согласно протоколу TCP/IP. 13. Система связи по п.12, в которой первый маршрутизатор способен осуществлять связь с устройством сетевого интерфейса в первой сети, имея первый сетевой IP-адрес и второй маршрутизатор способен осуществлять связь с устройством сетевого интерфейса во второй сети, имея второй сетевой IPадрес. 14. Система связи по любому из предыдущих пунктов, в которой первый маршрутизатор способен формировать один конец магистрального канала связи сети и второй маршрутизатор способен формировать другой конец магистрального канала связи сети.
