Пол для зоны культивации

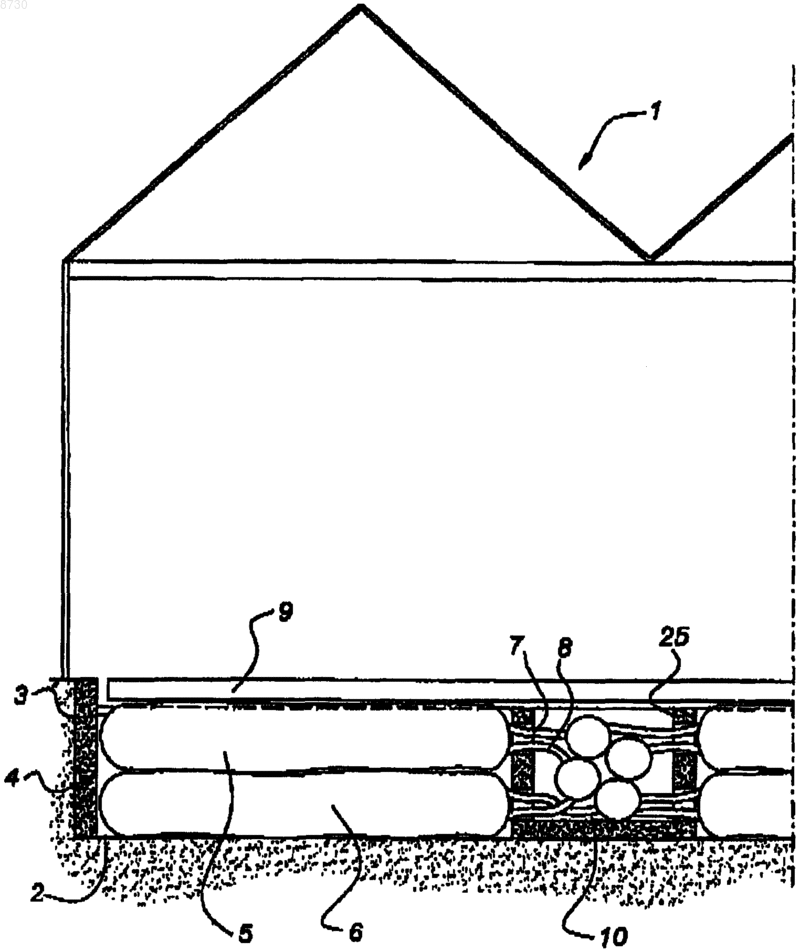

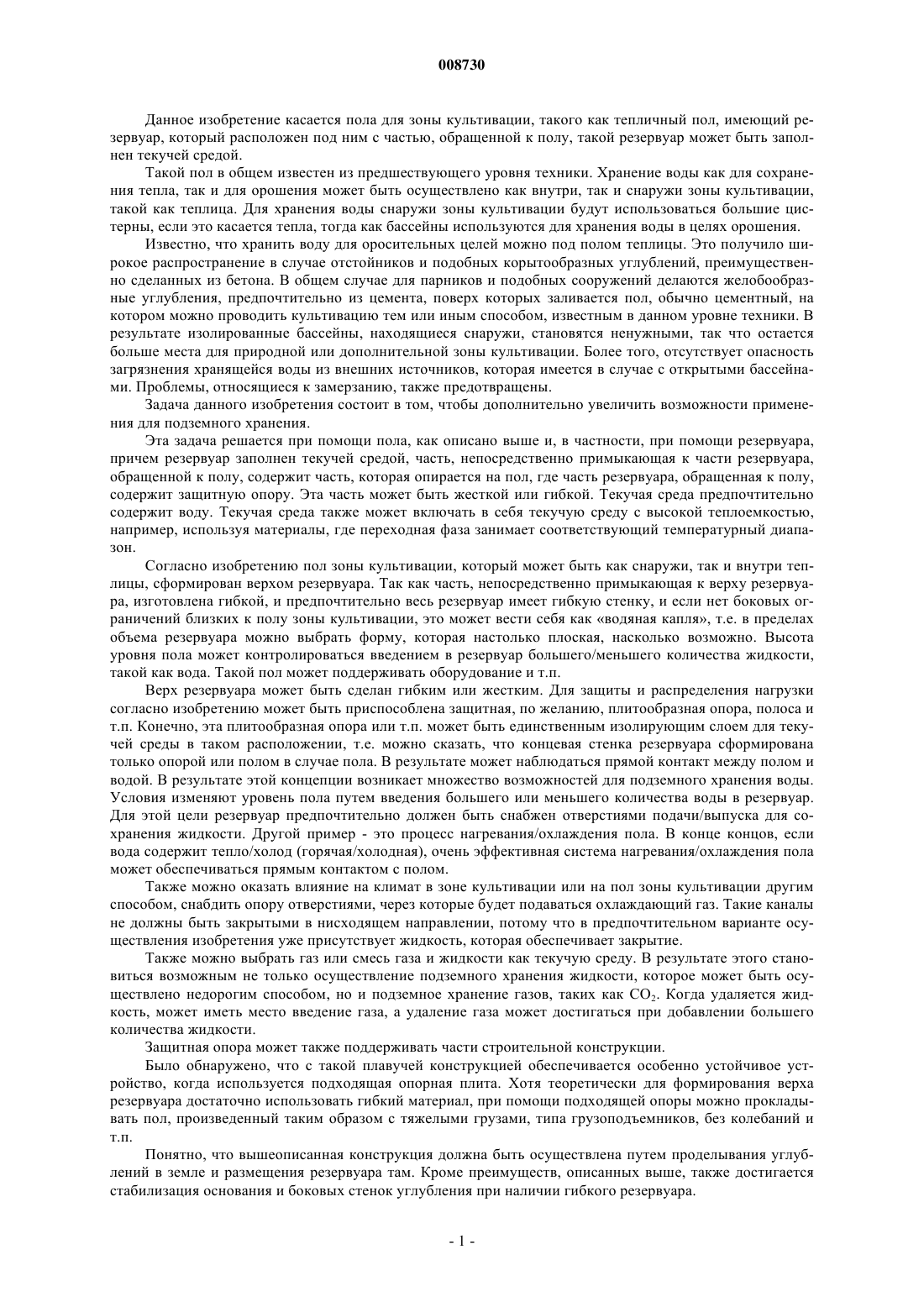

008730 Данное изобретение касается пола для зоны культивации, такого как тепличный пол, имеющий резервуар, который расположен под ним с частью, обращенной к полу, такой резервуар может быть заполнен текучей средой. Такой пол в общем известен из предшествующего уровня техники. Хранение воды как для сохранения тепла, так и для орошения может быть осуществлено как внутри, так и снаружи зоны культивации,такой как теплица. Для хранения воды снаружи зоны культивации будут использоваться большие цистерны, если это касается тепла, тогда как бассейны используются для хранения воды в целях орошения. Известно, что хранить воду для оросительных целей можно под полом теплицы. Это получило широкое распространение в случае отстойников и подобных корытообразных углублений, преимущественно сделанных из бетона. В общем случае для парников и подобных сооружений делаются желобообразные углубления, предпочтительно из цемента, поверх которых заливается пол, обычно цементный, на котором можно проводить культивацию тем или иным способом, известным в данном уровне техники. В результате изолированные бассейны, находящиеся снаружи, становятся ненужными, так что остается больше места для природной или дополнительной зоны культивации. Более того, отсутствует опасность загрязнения хранящейся воды из внешних источников, которая имеется в случае с открытыми бассейнами. Проблемы, относящиеся к замерзанию, также предотвращены. Задача данного изобретения состоит в том, чтобы дополнительно увеличить возможности применения для подземного хранения. Эта задача решается при помощи пола, как описано выше и, в частности, при помощи резервуара,причем резервуар заполнен текучей средой, часть, непосредственно примыкающая к части резервуара,обращенной к полу, содержит часть, которая опирается на пол, где часть резервуара, обращенная к полу,содержит защитную опору. Эта часть может быть жесткой или гибкой. Текучая среда предпочтительно содержит воду. Текучая среда также может включать в себя текучую среду с высокой теплоемкостью,например, используя материалы, где переходная фаза занимает соответствующий температурный диапазон. Согласно изобретению пол зоны культивации, который может быть как снаружи, так и внутри теплицы, сформирован верхом резервуара. Так как часть, непосредственно примыкающая к верху резервуара, изготовлена гибкой, и предпочтительно весь резервуар имеет гибкую стенку, и если нет боковых ограничений близких к полу зоны культивации, это может вести себя как водяная капля, т.е. в пределах объема резервуара можно выбрать форму, которая настолько плоская, насколько возможно. Высота уровня пола может контролироваться введением в резервуар большего/меньшего количества жидкости,такой как вода. Такой пол может поддерживать оборудование и т.п. Верх резервуара может быть сделан гибким или жестким. Для защиты и распределения нагрузки согласно изобретению может быть приспособлена защитная, по желанию, плитообразная опора, полоса и т.п. Конечно, эта плитообразная опора или т.п. может быть единственным изолирующим слоем для текучей среды в таком расположении, т.е. можно сказать, что концевая стенка резервуара сформирована только опорой или полом в случае пола. В результате может наблюдаться прямой контакт между полом и водой. В результате этой концепции возникает множество возможностей для подземного хранения воды. Условия изменяют уровень пола путем введения большего или меньшего количества воды в резервуар. Для этой цели резервуар предпочтительно должен быть снабжен отверстиями подачи/выпуска для сохранения жидкости. Другой пример - это процесс нагревания/охлаждения пола. В конце концов, если вода содержит тепло/холод (горячая/холодная), очень эффективная система нагревания/охлаждения пола может обеспечиваться прямым контактом с полом. Также можно оказать влияние на климат в зоне культивации или на пол зоны культивации другим способом, снабдить опору отверстиями, через которые будет подаваться охлаждающий газ. Такие каналы не должны быть закрытыми в нисходящем направлении, потому что в предпочтительном варианте осуществления изобретения уже присутствует жидкость, которая обеспечивает закрытие. Также можно выбрать газ или смесь газа и жидкости как текучую среду. В результате этого становиться возможным не только осуществление подземного хранения жидкости, которое может быть осуществлено недорогим способом, но и подземное хранение газов, таких как СO2. Когда удаляется жидкость, может иметь место введение газа, а удаление газа может достигаться при добавлении большего количества жидкости. Защитная опора может также поддерживать части строительной конструкции. Было обнаружено, что с такой плавучей конструкцией обеспечивается особенно устойчивое устройство, когда используется подходящая опорная плита. Хотя теоретически для формирования верха резервуара достаточно использовать гибкий материал, при помощи подходящей опоры можно прокладывать пол, произведенный таким образом с тяжелыми грузами, типа грузоподъемников, без колебаний и т.п. Понятно, что вышеописанная конструкция должна быть осуществлена путем проделывания углублений в земле и размещения резервуара там. Кроме преимуществ, описанных выше, также достигается стабилизация основания и боковых стенок углубления при наличии гибкого резервуара.-1 008730 Также можно отделить резервуар от земли через плавающее тело, т.е. восходящее давление прикладывается к резервуару грунтовыми водами. Обычно можно не делать отверстие или сделать только одно маленькое, при этом резервуар выдается выше этого уровня. В результате уровень пола в теплице повышается, но это не является сложностью для большинства типов культивации, потому что высота теплицы такова, что не препятствует производительности. Важно, что близко к верху границы резервуара, т.е. в местоположении гибкой части он может двигаться свободно без ударов о границу (стены). Этого достаточно для упора, который используется как составляющая безопасности. В частности, если используется вышеописанная опорная плита,может быть выгодно обеспечить наименьший уровень. С таким минимальным уровнем силы передаются от опорной плиты через отдельную опорную конструкцию и не дальше через гибкий резервуар или содержащуюся там жидкость. Согласно варианту данного изобретения в дополнение к резервуару следующий резервуар расположен выше или ниже его (или рядом с ним). Такая конструкция используется главным образом, если уровень жидкости в первом из описанных резервуаров закономерно изменяется из-за подачи/удаления воды, например, для оросительных или нагревательных целей через обычное нагревание в зоне культивации или в другом месте. В таком случае уровень пола мог бы повыситься или упасть нежелательным образом. В случае дополнительного резервуара, заполненного водой из другого источника, можно компенсировать изменение в объеме первого упомянутого резервуара. В результате общий уровень жидкости может оставаться таким же или, в любом случае, быть измененным, как потребуется. Для изменения высоты необходимо, чтобы боковые стенки мягкого резервуара были изготовлены гибкими. Вместо двух вышеописанных резервуаров также можно сделать резервуар из множества шлангов, которые уложены слоями друг на друга. Такие шланги могут быть приобретены по низкой цене и легко устанавливаются. Уровнем можно управлять путем изменения количества воды в шлангах. Предпочтительно, чтобы часть резервуара, которая заполнена жидкостью, выполненная гибкой и расположенная непосредственно примыкая ко дну тепличного пола, была выше возможного уровня жидкости в имеющемся приспосабливающемся углублении, в котором размещен резервуар. Когда два или более резервуаров или, альтернативно, шланги уложены один на другой, резервуары в одном из более низких слоев могут по желанию наполняться газом и снабжаться плавающими телами. Такая конструкция, в которой, по меньшей мере, используются резервуары, расположенные один над другим, особенно подходит для комбинации вода/газ. Изменяющееся количество воды помещают предпочтительно в самый нижний резервуар, в то время как меняющееся количество газа, такого как СО 2, присутствует в самом верхнем резервуаре. С таким устройством разделение между жидкостью и газом требуется не всегда. Однако часто возможно помещение изменяющегося количества газа в самый нижний резервуар. Кроме сохранения тепла, резервуар также может быть использован для целей охлаждения. Преимущественно в летние месяцы температура, например, в теплице часто поднимается до недопустимой величины, в частности, если иметь в виду закрытую теплицу, охлаждение может быть важным. Это может быть достигнуто как через основание, так и через другие конструкции, являющиеся важными для охлаждения воды. В большинстве случаев резервуары целиком сделаны из гибкого материала в форме гибких резервуаров. Резервуары обычно широко доступны, например, как листы пленки или мешки для хранения удобрений. Согласно другому варианту изобретения такие резервуары поддерживаются разделительными стенками, ограничивающими всю область, в которой резервуар находится, кроме верхней поверхности, которая, как описано выше, служит полом. Можно располагать много таких резервуаров, находящихся один над другим. Если резервуары одинаковы и относятся к одному уровню, возможно изменение степени выпячивания и таким образом обеспечение различия уровней жидкости посредством различий в давлении между разными резервуарами, т.е. в количестве введенной жидкости. Таким образом, начиная с исходного положения уровня, может создаваться уклон и таким образом приточно-отточная система. Последующее возможное понижение конструкции не имеет никакого эффекта вообще, потому что жидкость, введенная в резервуар, всегда будет на уровне поверхности пола. Если много таких резервуаров используется рядом друг с другом, то предпочтительным будет общий подземный трубопровод, т.е. имеющее форму траншеи пространство, в которое помещают различные трубы для подачи/удаления жидкости. Такое пространство может также использоваться, для того чтобы установить там вентиляционные трубки, что может дополняться (или нет) вентиляционным оборудованием, таким как охлаждающее и увлажняющее/осушающее оборудование для охлаждения и увлажнения/осушения воздуха/газов или труб, входящих в теплицу. Вышеописанные резервуары могут иметь большие размеры. Величина 1060 м и глубина углубления 3 м использованы как пример. Изобретение также касается такого способа культивации, как сельскохозяйственная культура в полу культивации, как в полу теплицы, включая резервуар, установленный ниже поверхности пола в вышеописанной теплице, там, где жидкость снабжает данный резервуар и удаляется оттуда надлежащим обра-2 008730 зом, изменяя уровень вышеуказанного пола. Как указано, посредством данного изобретения особенно просто обеспечить приточно-отточную систему, которая сможет работать при очень маленьких различиях в высоте. Это предпочтительно в случае относительно больших теплиц, которые могут быть протяженностью от десятков до сотен метров. Изобретение будет подробнее объяснено ниже, ссылаясь на иллюстрированный вариант осуществления, показанный на чертежах: на фиг. 1 схематично показано общее изображение данного изобретения в виде сбоку и частично в поперечном сечении; на фиг. 2 приведен план части конструкции, показанной на фиг. 1; на фиг. 3 изображен вариант того, что показано на фиг. 1 и 2; на фиг. 4 показаны резервуары, сделанные из шлангов. Подразумевается, что зона культивации 1 (фиг. 1), такая как теплица, может быть сконструирована совершенно разными способами. В зоне культивации сделано углубление 2, которое разграничено предпочтительно бетонными стенками 3 и 4 (фиг. 2). Стенки 3 могут быть произвольно опущены. В результате образуются траншееобразные камеры. Как видно на фиг. 1, в указанной камере установлены два резервуара 5 и 6, расположенные один над другим. Нижний резервуар 6 снабжен входным отверстием 7 и выходным отверстием 8, то же самое относится к верхнему резервуару 5. Конечно, единственное соединение с резервуаром может функционировать и как вход, и как выход. Сверху самого верхнего резервуара 5 находится опорная плита 9. Возможно объединение резервуара 5 и опорной плиты 9, т.е. резервуар 5 частично определяется опорной плитой 9. Кроме того, можно сделать каналы в опорной плите 9, которые располагаются параллельно поверхности пола, для того чтобы посредством этого нагревать и/или охлаждать жидкость. Например, могут быть сделаны газовые каналы, через которые, например, внешний воздух может проникать для быстрого и простого охлаждения зоны культивации или жидкость, расположенная под ней, без этого воздуха вступает в контакт с внутренней средой теплицы. Особенно эффективное охлаждение (нагревание) может быть достигнуто с большой поверхностью нагрева. Если резервуар 5 наполнен водой, то нет необходимости закрывать каналы на нижней стороне, т.е. опорная плита 9 может быть снабжена системой отверстий на нижней стороне. В результате плавучести опорной плиты 9, таким образом, получается система каналов для газа. Приспособления, которые обеспечивают теплообмен, такие как жидкостные распылители, могут быть установлены в таких газовых каналах. На фиг. 2 показаны разнообразные ряды таких резервуаров. Между двумя рядами есть канал 10, который также выполнен ниже уровня пола в теплице, и в котором установлены различные трубы. Кроме упомянутых здесь труб, в канале 10 могут быть установлены трубы для вентиляции воздуха и для других целей. В случае кондиционирования здесь могут быть также фильтры и тому подобное оборудование. Согласно данному изобретению резервуар 5 предпочтительно соединен с системой горячей воды,т.е. горячая вода накапливается путем поглощения из окружающей среды в течение дня. С вечера и всю ночь горячая вода может испаряться обратно для нагревательных целей. В результате уровень жидкости в резервуаре 5 будет падать в течение дня. Чтобы поддерживать уровень опорной плиты 9 постоянным, в резервуар 6 добавляют дополнительную жидкость. Когда объем жидкости в резервуаре 5 снова увеличивается, объем жидкости в резервуаре 6 будет понижаться. Плита 9 не может опуститься ниже, чем стенка канала 10. Эта стенка действует как упор. Также возможен верхний упор. Теплопередача может иметь место непосредственно через опорную плиту 9 в теплицу, например, через систему шлангов или газовых каналов, описанных выше. Это применяется, в частности, для культивации непосредственно на слое 9 так, как и в случае культивации горшечных растений. Также возможно соединение различных приспособлений с системой нагревания или охлаждения теплицы. Вместо нагревания жидкость с низкой температурой может скапливаться в резервуаре 5. Изолирующий слой между резервуарами 5 и 6 необязателен. Такой изолирующий слой может быть также между резервуаром 5 и опорной плитой 9 и/или включать пол. Вместо жидкости резервуары могут быть также наполнены газом, т.е. один или оба резервуара могут служить запасниками газа. Вариант объединения резервуаров 5 и 6, показанных на фиг. 1, изображен на фиг. 3. Они в целом обозначены позицией 14 и состоят из верха 15 и дна 16 камеры. Каждая камера всегда снабжена внутренним 7 и внешним 8 отверстиями. Между камерами установлена эластичная мембрана 17, которая преимущественно выполняет функцию изолирования. В отношении фиг. 1 и 2 это означает, что, по существу, достигнут тот же эффект, что и в вышеописанной структуре. Посредством данного изобретения возможно временное хранение не только воды для нагревательных целей, но и воды для оросительных целей. Вода, полученная из теплицы, может временно храниться в одном из резервуаров. Кроме того, возможно управление уровнем опорной плиты 9, при этом контролируется количество жидкости в резервуарах, в результате чего обеспечивается приточно-отточная система.-3 008730 Ясно, что вышеописанная жидкость предпочтительно должна пониматься как вода, содержащая известные добавки. В принципе также возможно использование других жидкостей, и это применяется в особенности для резервуара 6, который был установлен в целях уравновешивания. Дальнейший вариант данного изобретения показан на фиг. 4. На фиг. 4 опорная плита обозначена как 19, а канал как 20. Согласно изобретению опорная плита 19 поддерживается резервуарами. Согласно данному изобретению резервуары содержат шланги 16, которые уложены в один слой, шланги 17 расположены перпендикулярно им, а шланги 18 опять расположены параллельно относительно шлангов 16. Они могут быть сделаны из относительно недорого материала,такого как РЕ материал. Такие шланги могут легко сворачиваться в рулон и разворачиваться в теплице. Они могут быть соединены линейно, так что требуется всего одна подача/спуск. Однако уровень опорной плиты 19 может быть изменен повышением давления или изменением объема. Шланги 17 или 18 можно заполнить воздухом. Это означает, что в дальнейшем можно будет управлять уровнем, если резервуары находятся на уровне грунтовых вод. Хотя изобретение было описано со ссылкой на предпочтительный вариант осуществления, специалисты в данной области должны понимать, что возможно множество вариантов осуществления изобретения. Например, возможна установка вышеописанной конструкции выше уровня земли. Кроме того,существует возможность сделать пол частично или полностью отделяемым от резервуара. В результате пол способен плавать как более или менее изолированный плот в текучей среде, такой как вода. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Пол для зоны культивации (1), такой как пол теплицы, имеющий резервуар, расположенный под ним, с частью, обращенной к указанному полу, причем резервуар может быть наполнен текучей средой,отличающийся тем, что резервуар заполнен текучей средой, причем часть, непосредственно примыкающая к части, обращенной к полу, содержит часть, которая опирается на указанную текучую среду, и часть резервуара, обращенная к полу, содержит защитную опору (9). 2. Пол по п.1, отличающийся тем, что часть резервуара, обращенная к полу, выполнена жесткой. 3. Пол по п.1, отличающийся тем, что часть резервуара, обращенная к полу, выполнена гибкой. 4. Пол по любому одному из предыдущих пунктов, отличающийся тем, что резервуар снабжен отверстием (7, 8) для подачи/выпуска для приема/вытекания жидкости и имеет гибкую боковую стенку для изменения уровня указанной опоры (9). 5. Пол по любому из предыдущих пунктов, отличающийся тем, что он включает дополнительный резервуар (6) с гибкой боковой стенкой, который установлен сверху или ниже указанного резервуара (5),наполненный жидкостью и снабженный отверстием подачи/выпуска. 6. Пол по любому из предыдущих пунктов, отличающийся тем, что резервуар снабжен камерами,разделенными гибкой перегородкой, каждая с индивидуальным отверстием подачи/выпуска. 7. Пол по любому из предыдущих пунктов, отличающийся тем, что один из резервуаров расположен в углублении (2) в земле. 8. Пол по любому из предыдущих пунктов, отличающийся тем, что он включает в себя несколько резервуаров по любому из предыдущих пунктов, расположенных рядом один с другим. 9. Пол по п.8, отличающийся тем, что сбоку, рядом с резервуаром, имеется свободное пространство,посредством чего определен канал (10, 20) для приспособления подачи/выпуска текучей среды в/из резервуара, причем канал (10, 20) содержит части приспособления для кондиционирования воздуха. 10. Пол по любому из предыдущих пунктов, отличающийся тем, что защитная опора включает в себя плитообразную опору. 11. Пол по любому из предыдущих пунктов, отличающийся тем, что могут быть сделаны каналы в опоре/полу. 12. Пол по любому из предыдущих пунктов, отличающийся тем, что ниже резервуара предусмотрено плавучее тело. 13. Способ культивации сельскохозяйственных культур на полу зоны культивации, такой как пол теплицы, включающий резервуар, встроенный ниже поверхности пола теплицы, где жидкость подают в резервуар или удаляют из него для того, чтобы регулировать уровень указанного пола. 14. Способ по п.13, включающий приточно-отточную систему, обеспечиваемую изменением высоты указанного пола.
