Гидроизолирующий элемент с регулируемыми угловыми частями

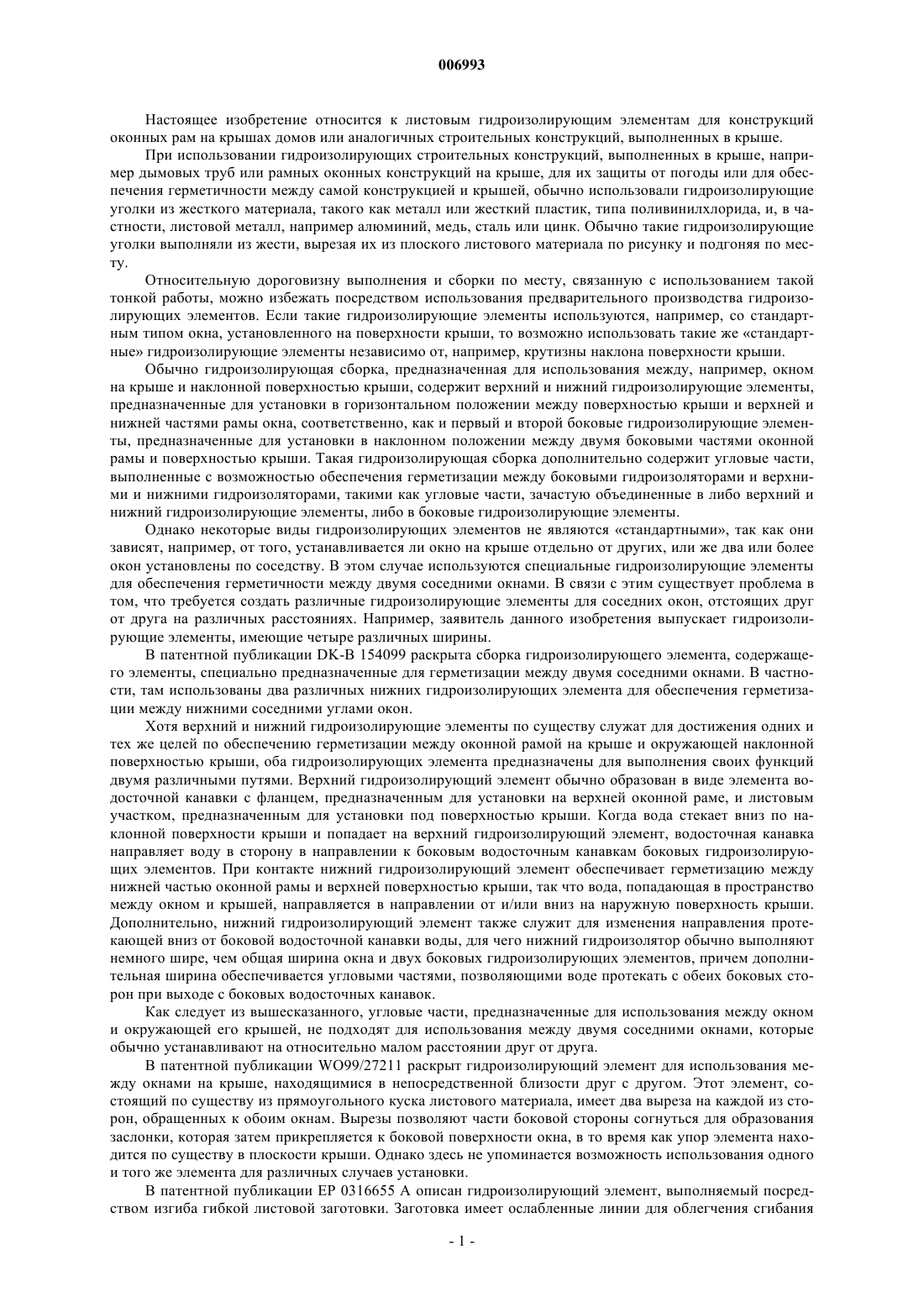

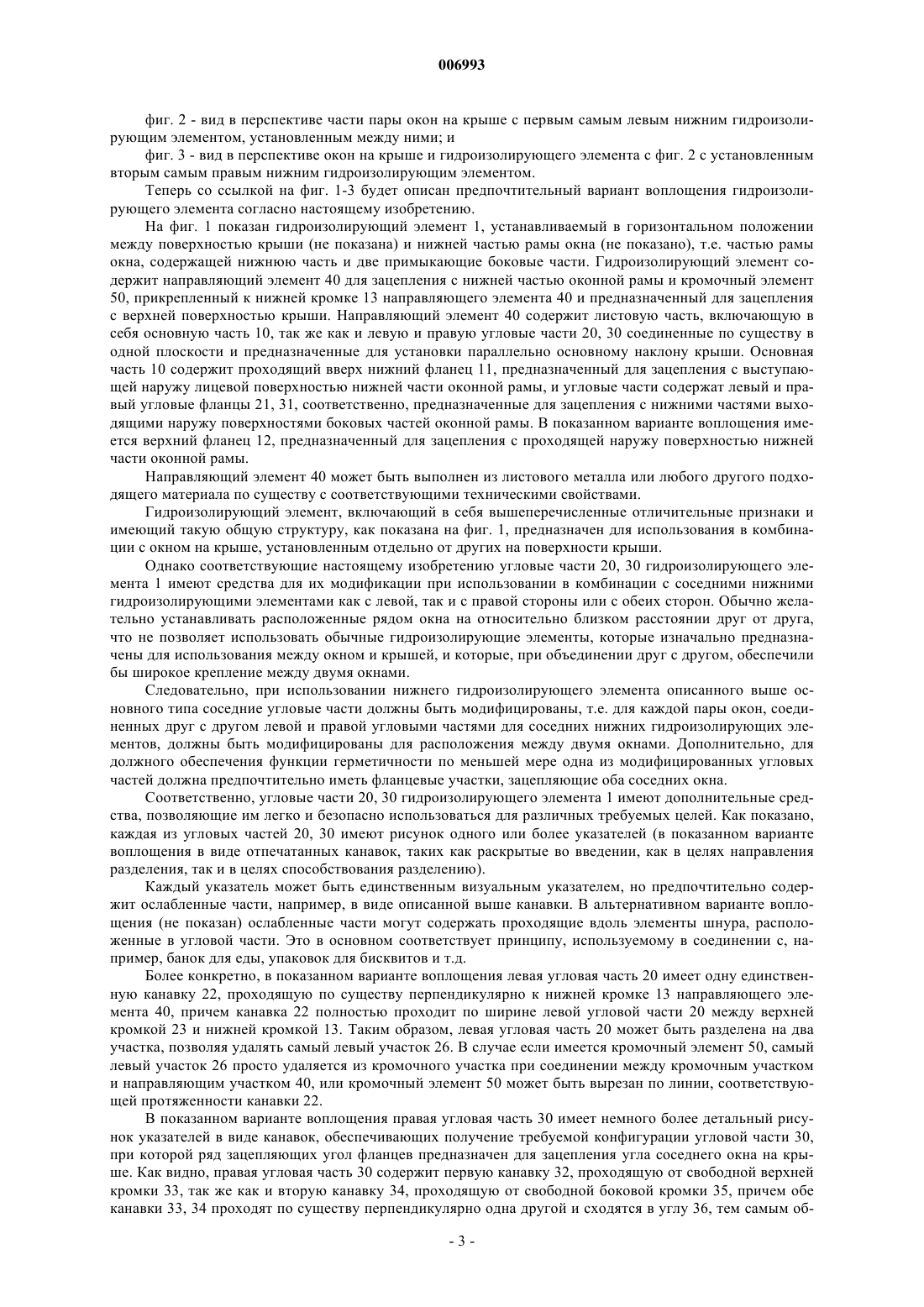

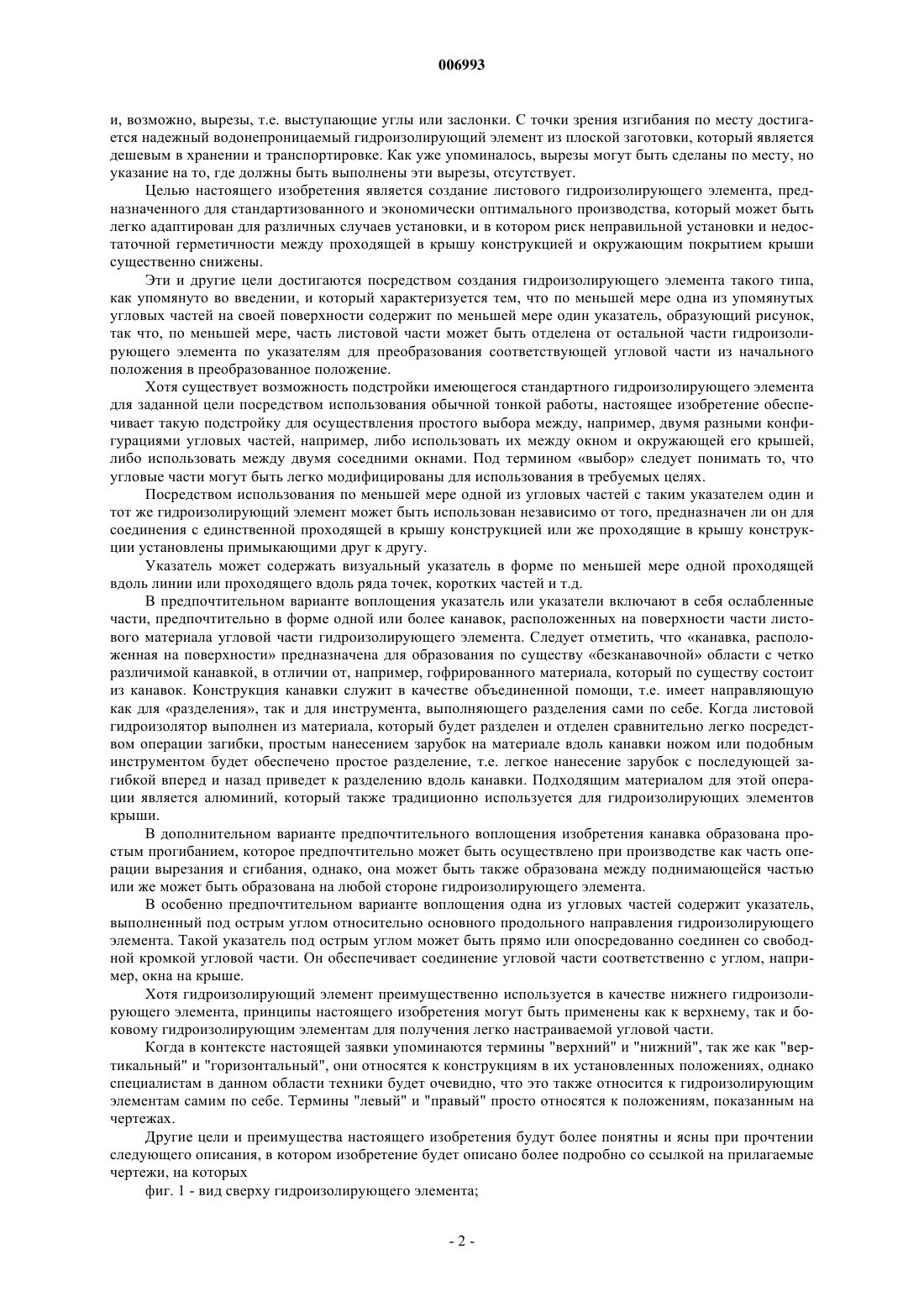

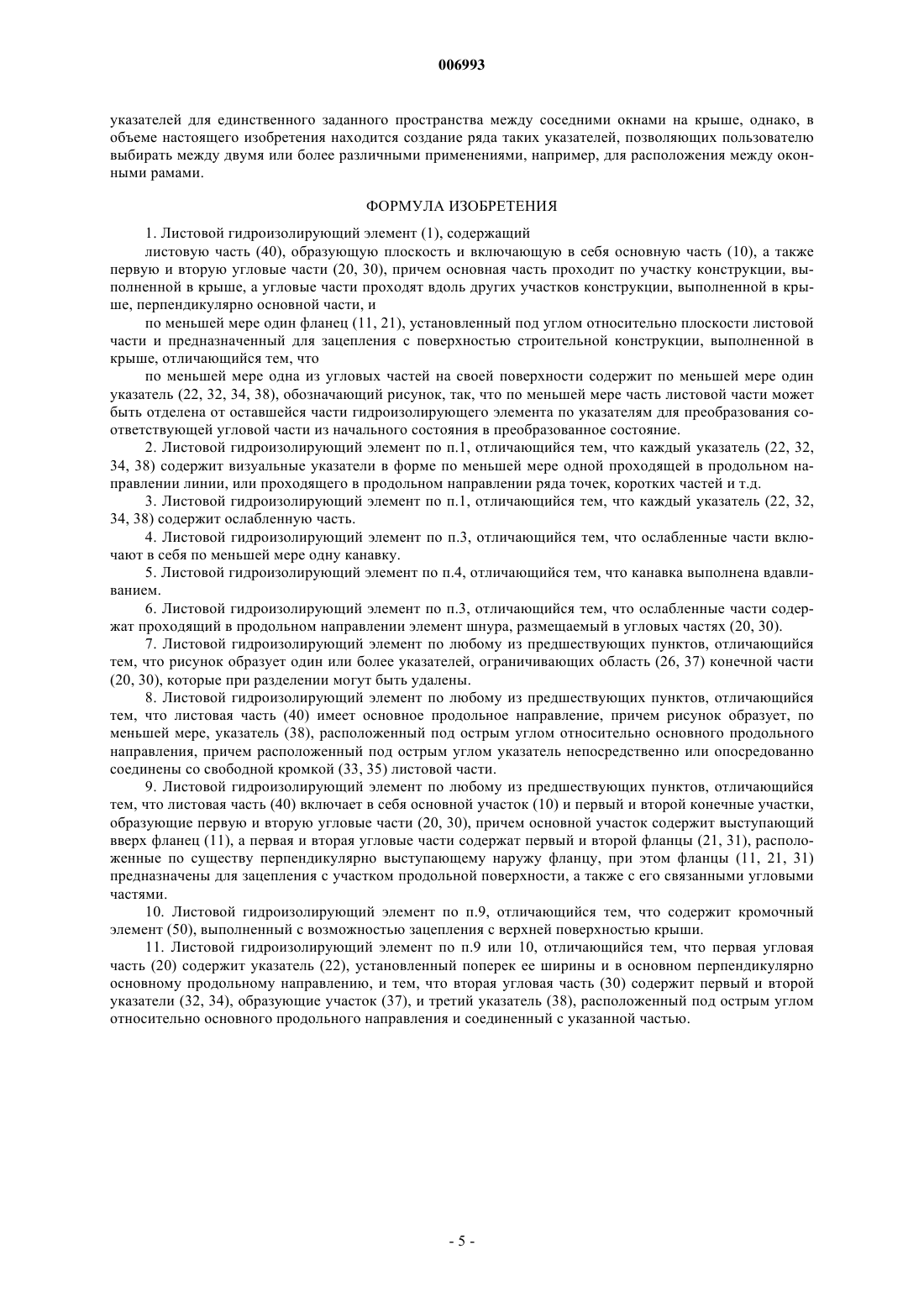

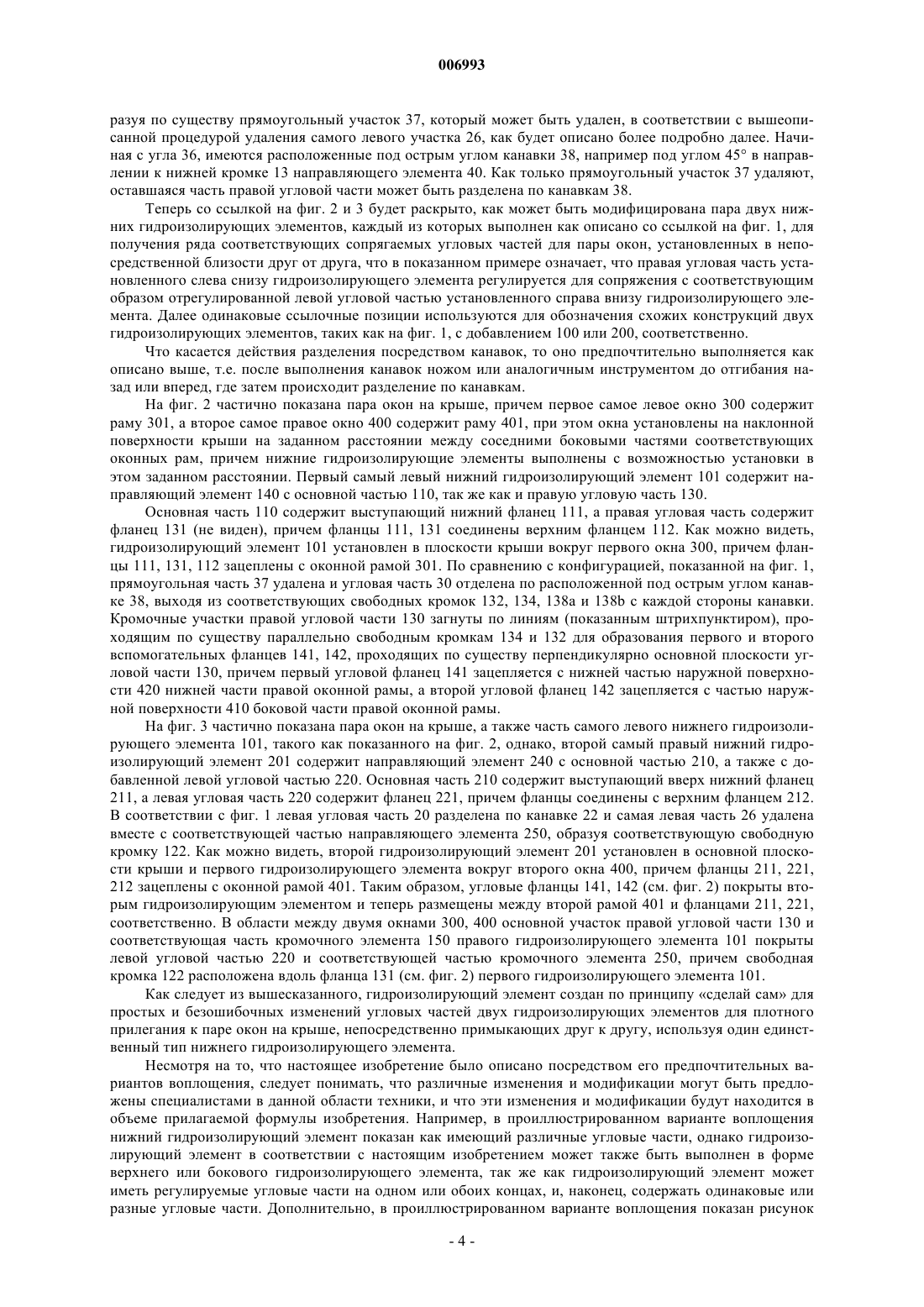

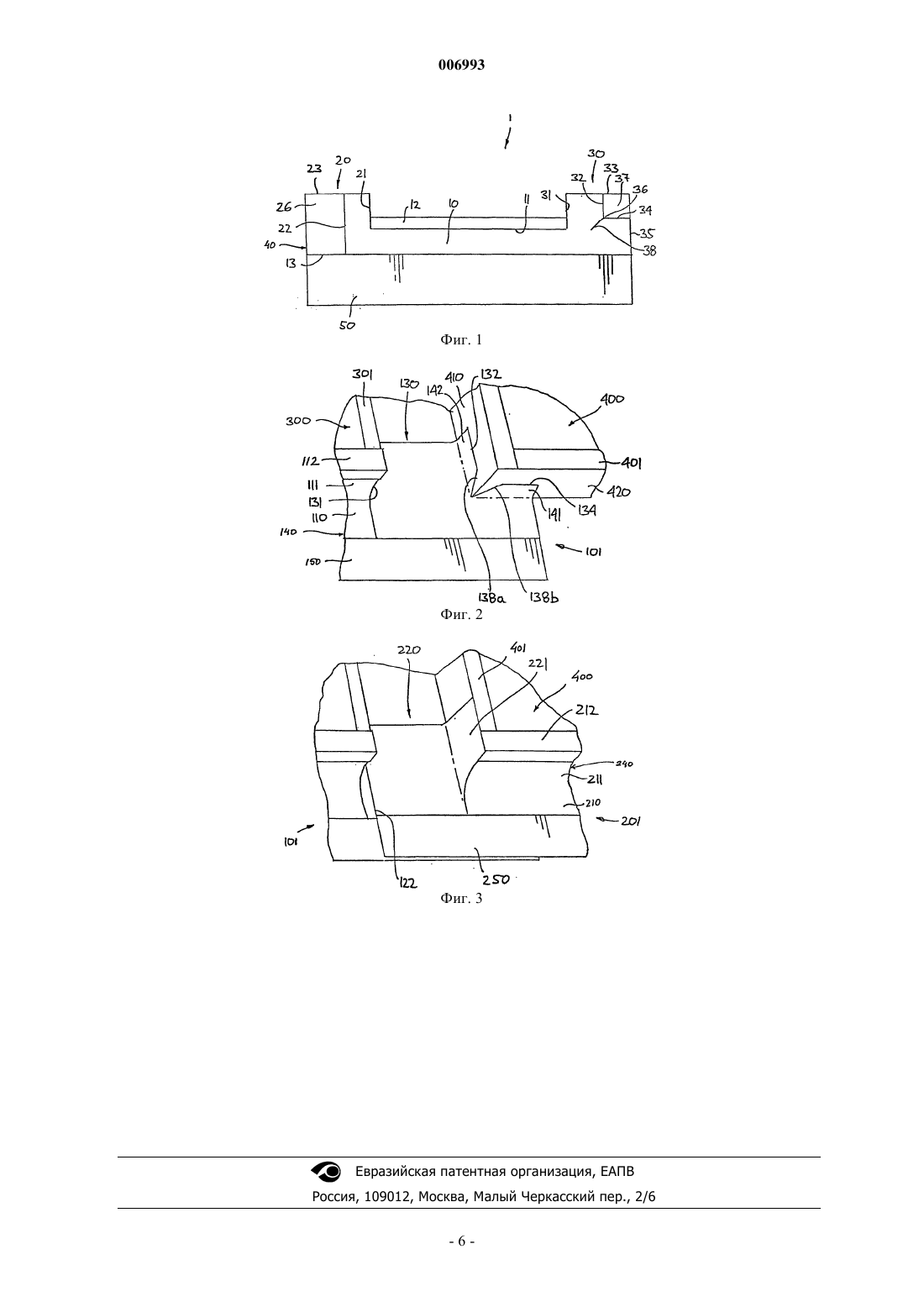

006993 Настоящее изобретение относится к листовым гидроизолирующим элементам для конструкций оконных рам на крышах домов или аналогичных строительных конструкций, выполненных в крыше. При использовании гидроизолирующих строительных конструкций, выполненных в крыше, например дымовых труб или рамных оконных конструкций на крыше, для их защиты от погоды или для обеспечения герметичности между самой конструкцией и крышей, обычно использовали гидроизолирующие уголки из жесткого материала, такого как металл или жесткий пластик, типа поливинилхлорида, и, в частности, листовой металл, например алюминий, медь, сталь или цинк. Обычно такие гидроизолирующие уголки выполняли из жести, вырезая их из плоского листового материала по рисунку и подгоняя по месту. Относительную дороговизну выполнения и сборки по месту, связанную с использованием такой тонкой работы, можно избежать посредством использования предварительного производства гидроизолирующих элементов. Если такие гидроизолирующие элементы используются, например, со стандартным типом окна, установленного на поверхности крыши, то возможно использовать такие же стандартные гидроизолирующие элементы независимо от, например, крутизны наклона поверхности крыши. Обычно гидроизолирующая сборка, предназначенная для использования между, например, окном на крыше и наклонной поверхностью крыши, содержит верхний и нижний гидроизолирующие элементы,предназначенные для установки в горизонтальном положении между поверхностью крыши и верхней и нижней частями рамы окна, соответственно, как и первый и второй боковые гидроизолирующие элементы, предназначенные для установки в наклонном положении между двумя боковыми частями оконной рамы и поверхностью крыши. Такая гидроизолирующая сборка дополнительно содержит угловые части,выполненные с возможностью обеспечения герметизации между боковыми гидроизоляторами и верхними и нижними гидроизоляторами, такими как угловые части, зачастую объединенные в либо верхний и нижний гидроизолирующие элементы, либо в боковые гидроизолирующие элементы. Однако некоторые виды гидроизолирующих элементов не являются стандартными, так как они зависят, например, от того, устанавливается ли окно на крыше отдельно от других, или же два или более окон установлены по соседству. В этом случае используются специальные гидроизолирующие элементы для обеспечения герметичности между двумя соседними окнами. В связи с этим существует проблема в том, что требуется создать различные гидроизолирующие элементы для соседних окон, отстоящих друг от друга на различных расстояниях. Например, заявитель данного изобретения выпускает гидроизолирующие элементы, имеющие четыре различных ширины. В патентной публикации DK-B 154099 раскрыта сборка гидроизолирующего элемента, содержащего элементы, специально предназначенные для герметизации между двумя соседними окнами. В частности, там использованы два различных нижних гидроизолирующих элемента для обеспечения герметизации между нижними соседними углами окон. Хотя верхний и нижний гидроизолирующие элементы по существу служат для достижения одних и тех же целей по обеспечению герметизации между оконной рамой на крыше и окружающей наклонной поверхностью крыши, оба гидроизолирующих элемента предназначены для выполнения своих функций двумя различными путями. Верхний гидроизолирующий элемент обычно образован в виде элемента водосточной канавки с фланцем, предназначенным для установки на верхней оконной раме, и листовым участком, предназначенным для установки под поверхностью крыши. Когда вода стекает вниз по наклонной поверхности крыши и попадает на верхний гидроизолирующий элемент, водосточная канавка направляет воду в сторону в направлении к боковым водосточным канавкам боковых гидроизолирующих элементов. При контакте нижний гидроизолирующий элемент обеспечивает герметизацию между нижней частью оконной рамы и верхней поверхностью крыши, так что вода, попадающая в пространство между окном и крышей, направляется в направлении от и/или вниз на наружную поверхность крыши. Дополнительно, нижний гидроизолирующий элемент также служит для изменения направления протекающей вниз от боковой водосточной канавки воды, для чего нижний гидроизолятор обычно выполняют немного шире, чем общая ширина окна и двух боковых гидроизолирующих элементов, причем дополнительная ширина обеспечивается угловыми частями, позволяющими воде протекать с обеих боковых сторон при выходе сбоковых водосточных канавок. Как следует из вышесказанного, угловые части, предназначенные для использования между окном и окружающей его крышей, не подходят для использования между двумя соседними окнами, которые обычно устанавливают на относительно малом расстоянии друг от друга. В патентной публикации WO99/27211 раскрыт гидроизолирующий элемент для использования между окнами на крыше, находящимися в непосредственной близости друг с другом. Этот элемент, состоящий по существу из прямоугольного куска листового материала, имеет два выреза на каждой из сторон, обращенных к обоим окнам. Вырезы позволяют части боковой стороны согнуться для образования заслонки, которая затем прикрепляется к боковой поверхности окна, в то время как упор элемента находится по существу в плоскости крыши. Однако здесь не упоминается возможность использования одного и того же элемента для различных случаев установки. В патентной публикации ЕР 0316655 А описан гидроизолирующий элемент, выполняемый посредством изгиба гибкой листовой заготовки. Заготовка имеет ослабленные линии для облегчения сгибания-1 006993 и, возможно, вырезы, т.е. выступающие углы или заслонки. С точки зрения изгибания по месту достигается надежный водонепроницаемый гидроизолирующий элемент из плоской заготовки, который является дешевым в хранении и транспортировке. Как уже упоминалось, вырезы могут быть сделаны по месту, но указание на то, где должны быть выполнены эти вырезы, отсутствует. Целью настоящего изобретения является создание листового гидроизолирующего элемента, предназначенного для стандартизованного и экономически оптимального производства, который может быть легко адаптирован для различных случаев установки, и в котором риск неправильной установки и недостаточной герметичности между проходящей в крышу конструкцией и окружающим покрытием крыши существенно снижены. Эти и другие цели достигаются посредством создания гидроизолирующего элемента такого типа,как упомянуто во введении, и который характеризуется тем, что по меньшей мере одна из упомянутых угловых частей на своей поверхности содержит по меньшей мере один указатель, образующий рисунок,так что, по меньшей мере, часть листовой части может быть отделена от остальной части гидроизолирующего элемента по указателям для преобразования соответствующей угловой части из начального положения в преобразованное положение. Хотя существует возможность подстройки имеющегося стандартного гидроизолирующего элемента для заданной цели посредством использования обычной тонкой работы, настоящее изобретение обеспечивает такую подстройку для осуществления простого выбора между, например, двумя разными конфигурациями угловых частей, например, либо использовать их между окном и окружающей его крышей,либо использовать между двумя соседними окнами. Под термином выбор следует понимать то, что угловые части могут быть легко модифицированы для использования в требуемых целях. Посредством использования по меньшей мере одной из угловых частей с таким указателем один и тот же гидроизолирующий элемент может быть использован независимо от того, предназначен ли он для соединения с единственной проходящей в крышу конструкцией или же проходящие в крышу конструкции установлены примыкающими друг к другу. Указатель может содержать визуальный указатель в форме по меньшей мере одной проходящей вдоль линии или проходящего вдоль ряда точек, коротких частей и т.д. В предпочтительном варианте воплощения указатель или указатели включают в себя ослабленные части, предпочтительно в форме одной или более канавок, расположенных на поверхности части листового материала угловой части гидроизолирующего элемента. Следует отметить, что канавка, расположенная на поверхности предназначена для образования по существу безканавочной области с четко различимой канавкой, в отличии от, например, гофрированного материала, который по существу состоит из канавок. Конструкция канавки служит в качестве объединенной помощи, т.е. имеет направляющую как для разделения, так и для инструмента, выполняющего разделения сами по себе. Когда листовой гидроизолятор выполнен из материала, который будет разделен и отделен сравнительно легко посредством операции загибки, простым нанесением зарубок на материале вдоль канавки ножом или подобным инструментом будет обеспечено простое разделение, т.е. легкое нанесение зарубок с последующей загибкой вперед и назад приведет к разделению вдоль канавки. Подходящим материалом для этой операции является алюминий, который также традиционно используется для гидроизолирующих элементов крыши. В дополнительном варианте предпочтительного воплощения изобретения канавка образована простым прогибанием, которое предпочтительно может быть осуществлено при производстве как часть операции вырезания и сгибания, однако, она может быть также образована между поднимающейся частью или же может быть образована на любой стороне гидроизолирующего элемента. В особенно предпочтительном варианте воплощения одна из угловых частей содержит указатель,выполненный под острым углом относительно основного продольного направления гидроизолирующего элемента. Такой указатель под острым углом может быть прямо или опосредованно соединен со свободной кромкой угловой части. Он обеспечивает соединение угловой части соответственно с углом, например, окна на крыше. Хотя гидроизолирующий элемент преимущественно используется в качестве нижнего гидроизолирующего элемента, принципы настоящего изобретения могут быть применены как к верхнему, так и боковому гидроизолирующимэлементам для получения легко настраиваемой угловой части. Когда в контексте настоящей заявки упоминаются термины "верхний" и "нижний", так же как "вертикальный" и "горизонтальный", они относятся к конструкциям в их установленных положениях, однако специалистам в данном области техники будет очевидно, что это также относится к гидроизолирующим элементам самим по себе. Термины "левый" и "правый" просто относятся к положениям, показанным на чертежах. Другие цели и преимущества настоящего изобретения будут более понятны и ясны при прочтении следующего описания, в котором изобретение будет описано более подробно со ссылкой на прилагаемые чертежи, на которых фиг. 1 - вид сверху гидроизолирующего элемента;-2 006993 фиг. 2 - вид в перспективе части пары окон на крыше с первым самым левым нижним гидроизолирующим элементом, установленным между ними; и фиг. 3 - вид в перспективе окон на крыше и гидроизолирующего элемента с фиг. 2 с установленным вторым самым правым нижним гидроизолирующим элементом. Теперь со ссылкой на фиг. 1-3 будет описан предпочтительный вариант воплощения гидроизолирующего элемента согласно настоящему изобретению. На фиг. 1 показан гидроизолирующий элемент 1, устанавливаемый в горизонтальном положении между поверхностью крыши (не показана) и нижней частью рамы окна (не показано), т.е. частью рамы окна, содержащей нижнюю часть и две примыкающие боковые части. Гидроизолирующий элемент содержит направляющий элемент 40 для зацепления с нижней частью оконной рамы и кромочный элемент 50, прикрепленный к нижней кромке 13 направляющего элемента 40 и предназначенный для зацепления с верхней поверхностью крыши. Направляющий элемент 40 содержит листовую часть, включающую в себя основную часть 10, так же как и левую и правую угловые части 20, 30 соединенные по существу в одной плоскости и предназначенные для установки параллельно основному наклону крыши. Основная часть 10 содержит проходящий вверх нижний фланец 11, предназначенный для зацепления с выступающей наружу лицевой поверхностью нижней части оконной рамы, и угловые части содержат левый и правый угловые фланцы 21, 31, соответственно, предназначенные для зацепления с нижними частями выходящими наружу поверхностями боковых частей оконной рамы. В показанном варианте воплощения имеется верхний фланец 12, предназначенный для зацепления с проходящей наружу поверхностью нижней части оконной рамы. Направляющий элемент 40 может быть выполнен из листового металла или любого другого подходящего материала по существу с соответствующими техническими свойствами. Гидроизолирующий элемент, включающий в себя вышеперечисленные отличительные признаки и имеющий такую общую структуру, как показана на фиг. 1, предназначен для использования в комбинации с окном на крыше, установленным отдельно от других на поверхности крыши. Однако соответствующие настоящему изобретению угловые части 20, 30 гидроизолирующего элемента 1 имеют средства для их модификации при использовании в комбинации с соседними нижними гидроизолирующими элементами как с левой, так и с правой стороны или с обеих сторон. Обычно желательно устанавливать расположенные рядом окна на относительно близком расстоянии друг от друга,что не позволяет использовать обычные гидроизолирующие элементы, которые изначально предназначены для использования между окном и крышей, и которые, при объединении друг с другом, обеспечили бы широкое крепление между двумя окнами. Следовательно, при использовании нижнего гидроизолирующего элемента описанного выше основного типа соседние угловые части должны быть модифицированы, т.е. для каждой пары окон, соединенных друг с другом левой и правой угловыми частями для соседних нижних гидроизолирующих элементов, должны быть модифицированы для расположения между двумя окнами. Дополнительно, для должного обеспечения функции герметичности по меньшей мере одна из модифицированных угловых частей должна предпочтительно иметь фланцевые участки, зацепляющие оба соседних окна. Соответственно, угловые части 20, 30 гидроизолирующего элемента 1 имеют дополнительные средства, позволяющие им легко и безопасно использоваться для различных требуемых целей. Как показано,каждая из угловых частей 20, 30 имеют рисунок одного или более указателей (в показанном варианте воплощения в виде отпечатанных канавок, таких как раскрытые во введении, как в целях направления разделения, так и в целях способствования разделению). Каждый указатель может быть единственным визуальным указателем, но предпочтительно содержит ослабленные части, например, в виде описанной выше канавки. В альтернативном варианте воплощения (не показан) ослабленные части могут содержать проходящие вдоль элементы шнура, расположенные в угловой части. Это в основном соответствует принципу, используемому в соединении с, например, банок для еды, упаковок для бисквитов и т.д. Более конкретно, в показанном варианте воплощения левая угловая часть 20 имеет одну единственную канавку 22, проходящую по существу перпендикулярно к нижней кромке 13 направляющего элемента 40, причем канавка 22 полностью проходит по ширине левой угловой части 20 между верхней кромкой 23 и нижней кромкой 13. Таким образом, левая угловая часть 20 может быть разделена на два участка, позволяя удалять самый левый участок 26. В случае если имеется кромочный элемент 50, самый левый участок 26 просто удаляется из кромочного участка при соединении между кромочным участком и направляющим участком 40, или кромочный элемент 50 может быть вырезан по линии, соответствующей протяженности канавки 22. В показанном варианте воплощения правая угловая часть 30 имеет немного более детальный рисунок указателей в виде канавок, обеспечивающих получение требуемой конфигурации угловой части 30,при которой ряд зацепляющих угол фланцев предназначен для зацепления угла соседнего окна на крыше. Как видно, правая угловая часть 30 содержит первую канавку 32, проходящую от свободной верхней кромки 33, так же как и вторую канавку 34, проходящую от свободной боковой кромки 35, причем обе канавки 33, 34 проходят по существу перпендикулярно одна другой и сходятся в углу 36, тем самым об-3 006993 разуя по существу прямоугольный участок 37, который может быть удален, в соответствии с вышеописанной процедурой удаления самого левого участка 26, как будет описано более подробно далее. Начиная с угла 36, имеются расположенные под острым углом канавки 38, например под углом 45 в направлении к нижней кромке 13 направляющего элемента 40. Как только прямоугольный участок 37 удаляют,оставшаяся часть правой угловой части может быть разделена по канавкам 38. Теперь со ссылкой на фиг. 2 и 3 будет раскрыто, как может быть модифицирована пара двух нижних гидроизолирующих элементов, каждый из которых выполнен как описано со ссылкой на фиг. 1, для получения ряда соответствующих сопрягаемых угловых частей для пары окон, установленных в непосредственной близости друг от друга, что в показанном примере означает, что правая угловая часть установленного слева снизу гидроизолирующего элемента регулируется для сопряжения с соответствующим образом отрегулированной левой угловой частью установленного справа внизу гидроизолирующего элемента. Далее одинаковые ссылочные позиции используются для обозначения схожих конструкций двух гидроизолирующих элементов, таких как на фиг. 1, с добавлением 100 или 200, соответственно. Что касается действия разделения посредством канавок, то оно предпочтительно выполняется как описано выше, т.е. после выполнения канавок ножом или аналогичным инструментом до отгибания назад или вперед, где затем происходит разделение по канавкам. На фиг. 2 частично показана пара окон на крыше, причем первое самое левое окно 300 содержит раму 301, а второе самое правое окно 400 содержит раму 401, при этом окна установлены на наклонной поверхности крыши на заданном расстоянии между соседними боковыми частями соответствующих оконных рам, причем нижние гидроизолирующие элементы выполнены с возможностью установки в этом заданном расстоянии. Первый самый левый нижний гидроизолирующий элемент 101 содержит направляющий элемент 140 с основной частью 110, так же как и правую угловую часть 130. Основная часть 110 содержит выступающий нижний фланец 111, a правая угловая часть содержит фланец 131 (не виден), причем фланцы 111, 131 соединены верхним фланцем 112. Как можно видеть,гидроизолирующий элемент 101 установлен в плоскости крыши вокруг первого окна 300, причем фланцы 111, 131, 112 зацеплены с оконной рамой 301. По сравнению с конфигурацией, показанной на фиг. 1,прямоугольная часть 37 удалена и угловая часть 30 отделена по расположенной под острым углом канавке 38, выходя из соответствующих свободных кромок 132, 134, 138 а и 138b с каждой стороны канавки. Кромочные участки правой угловой части 130 загнуты по линиям (показанным штрихпунктиром), проходящим по существу параллельно свободным кромкам 134 и 132 для образования первого и второго вспомогательных фланцев 141, 142, проходящих по существу перпендикулярно основной плоскости угловой части 130, причем первый угловой фланец 141 зацепляется с нижней частью наружной поверхности 420 нижней части правой оконной рамы, а второй угловой фланец 142 зацепляется с частью наружной поверхности 410 боковой части правой оконной рамы. На фиг. 3 частично показана пара окон на крыше, а также часть самого левого нижнего гидроизолирующего элемента 101, такого как показанного на фиг. 2, однако, второй самый правый нижний гидроизолирующий элемент 201 содержит направляющий элемент 240 с основной частью 210, а также с добавленной левой угловой частью 220. Основная часть 210 содержит выступающий вверх нижний фланец 211, а левая угловая часть 220 содержит фланец 221, причем фланцы соединены с верхним фланцем 212. В соответствии с фиг. 1 левая угловая часть 20 разделена по канавке 22 и самая левая часть 26 удалена вместе с соответствующей частью направляющего элемента 250, образуя соответствующую свободную кромку 122. Как можно видеть, второй гидроизолирующий элемент 201 установлен в основной плоскости крыши и первого гидроизолирующего элемента вокруг второго окна 400, причем фланцы 211, 221,212 зацеплены с оконной рамой 401. Таким образом, угловые фланцы 141, 142 (см. фиг. 2) покрыты вторым гидроизолирующим элементом и теперь размещены между второй рамой 401 и фланцами 211, 221,соответственно. В области между двумя окнами 300, 400 основной участок правой угловой части 130 и соответствующая часть кромочного элемента 150 правого гидроизолирующего элемента 101 покрыты левой угловой частью 220 и соответствующей частью кромочного элемента 250, причем свободная кромка 122 расположена вдоль фланца 131 (см. фиг. 2) первого гидроизолирующего элемента 101. Как следует из вышесказанного, гидроизолирующий элемент создан по принципу сделай сам для простых и безошибочных изменений угловых частей двух гидроизолирующих элементов для плотного прилегания к паре окон на крыше, непосредственно примыкающих друг к другу, используя один единственный тип нижнего гидроизолирующего элемента. Несмотря на то, что настоящее изобретение было описано посредством его предпочтительных вариантов воплощения, следует понимать, что различные изменения и модификации могут быть предложены специалистами в данной области техники, и что эти изменения и модификации будут находится в объеме прилагаемой формулы изобретения. Например, в проиллюстрированном варианте воплощения нижний гидроизолирующий элемент показан как имеющий различные угловые части, однако гидроизолирующий элемент в соответствии с настоящим изобретением может также быть выполнен в форме верхнего или бокового гидроизолирующего элемента, так же как гидроизолирующий элемент может иметь регулируемые угловые части на одном или обоих концах, и, наконец, содержать одинаковые или разные угловые части. Дополнительно, в проиллюстрированном варианте воплощения показан рисунок-4 006993 указателей для единственного заданного пространства между соседними окнами на крыше, однако, в объеме настоящего изобретения находится создание ряда таких указателей, позволяющих пользователю выбирать между двумя или более различными применениями, например, для расположения между оконными рамами. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Листовой гидроизолирующий элемент (1), содержащий листовую часть (40), образующую плоскость и включающую в себя основную часть (10), а также первую и вторую угловые части (20, 30), причем основная часть проходит по участку конструкции, выполненной в крыше, а угловые части проходят вдоль других участков конструкции, выполненной в крыше, перпендикулярно основной части, и по меньшей мере один фланец (11, 21), установленный под углом относительно плоскости листовой части и предназначенный для зацепления с поверхностью строительной конструкции, выполненной в крыше, отличающийся тем, что по меньшей мере одна из угловых частей на своей поверхности содержит по меньшей мере один указатель (22, 32, 34, 38), обозначающий рисунок, так, что по меньшей мере часть листовой части может быть отделена от оставшейся части гидроизолирующего элемента по указателям для преобразования соответствующей угловой части из начального состояния в преобразованное состояние. 2. Листовой гидроизолирующий элемент по п.1, отличающийся тем, что каждый указатель (22, 32,34, 38) содержит визуальные указатели в форме по меньшей мере одной проходящей в продольном направлении линии, или проходящего в продольном направлении ряда точек, коротких частей и т.д. 3. Листовой гидроизолирующий элемент по п.1, отличающийся тем, что каждый указатель (22, 32,34, 38) содержит ослабленную часть. 4. Листовой гидроизолирующий элемент по п.3, отличающийся тем, что ослабленные части включают в себя по меньшей мере одну канавку. 5. Листовой гидроизолирующий элемент по п.4, отличающийся тем, что канавка выполнена вдавливанием. 6. Листовой гидроизолирующий элемент по п.3, отличающийся тем, что ослабленные части содержат проходящий в продольном направлении элемент шнура, размещаемый в угловых частях (20, 30). 7. Листовой гидроизолирующий элемент по любому из предшествующих пунктов, отличающийся тем, что рисунок образует один или более указателей, ограничивающих область (26, 37) конечной части(20, 30), которые при разделении могут быть удалены. 8. Листовой гидроизолирующий элемент по любому из предшествующих пунктов, отличающийся тем, что листовая часть (40) имеет основное продольное направление, причем рисунок образует, по меньшей мере, указатель (38), расположенный под острым углом относительно основного продольного направления, причем расположенный под острым углом указатель непосредственно или опосредованно соединены со свободной кромкой (33, 35) листовой части. 9. Листовой гидроизолирующий элемент по любому из предшествующих пунктов, отличающийся тем, что листовая часть (40) включает в себя основной участок (10) и первый и второй конечные участки,образующие первую и вторую угловые части (20, 30), причем основной участок содержит выступающий вверх фланец (11), а первая и вторая угловые части содержат первый и второй фланцы (21, 31), расположенные по существу перпендикулярно выступающему наружу фланцу, при этом фланцы (11, 21, 31) предназначены для зацепления с участком продольной поверхности, а также с его связанными угловыми частями. 10. Листовой гидроизолирующий элемент по п.9, отличающийся тем, что содержит кромочный элемент (50), выполненный с возможностью зацепления с верхней поверхностью крыши. 11. Листовой гидроизолирующий элемент по п.9 или 10, отличающийся тем, что первая угловая часть (20) содержит указатель (22), установленный поперек ее ширины и в основном перпендикулярно основному продольному направлению, и тем, что вторая угловая часть (30) содержит первый и второй указатели (32, 34), образующие участок (37), и третий указатель (38), расположенный под острым углом относительно основного продольного направления и соединенный с указанной частью.
