Способ изготовления панно, туго натянутого на раме, и панно, полученное указанным способом

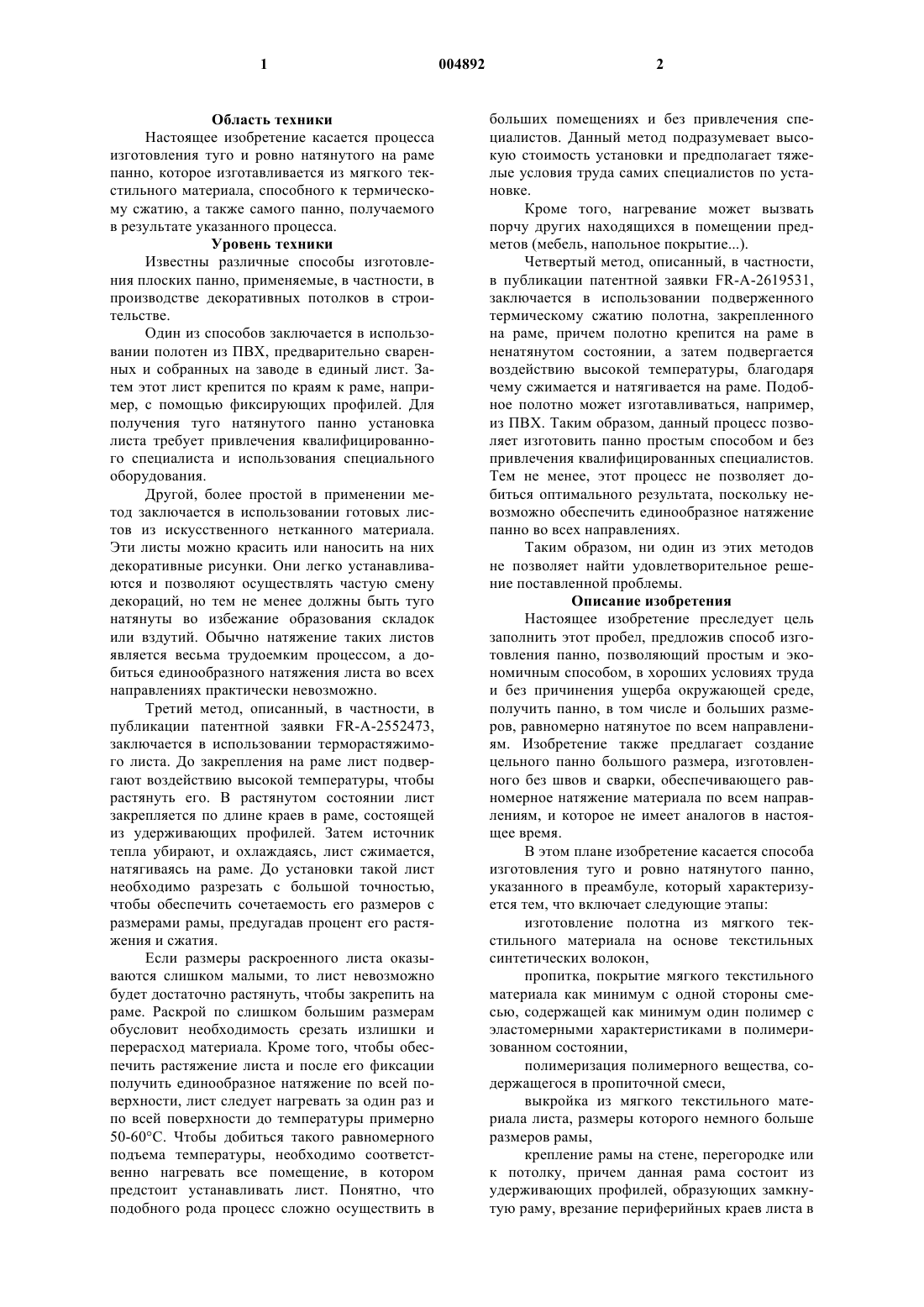

1 Область техники Настоящее изобретение касается процесса изготовления туго и ровно натянутого на раме панно, которое изготавливается из мягкого текстильного материала, способного к термическому сжатию, а также самого панно, получаемого в результате указанного процесса. Уровень техники Известны различные способы изготовления плоских панно, применяемые, в частности, в производстве декоративных потолков в строительстве. Один из способов заключается в использовании полотен из ПВХ, предварительно сваренных и собранных на заводе в единый лист. Затем этот лист крепится по краям к раме, например, с помощью фиксирующих профилей. Для получения туго натянутого панно установка листа требует привлечения квалифицированного специалиста и использования специального оборудования. Другой, более простой в применении метод заключается в использовании готовых листов из искусственного нетканного материала. Эти листы можно красить или наносить на них декоративные рисунки. Они легко устанавливаются и позволяют осуществлять частую смену декораций, но тем не менее должны быть туго натянуты во избежание образования складок или вздутий. Обычно натяжение таких листов является весьма трудоемким процессом, а добиться единообразного натяжения листа во всех направлениях практически невозможно. Третий метод, описанный, в частности, в публикации патентной заявки FR-А-2552473,заключается в использовании терморастяжимого листа. До закрепления на раме лист подвергают воздействию высокой температуры, чтобы растянуть его. В растянутом состоянии лист закрепляется по длине краев в раме, состоящей из удерживающих профилей. Затем источник тепла убирают, и охлаждаясь, лист сжимается,натягиваясь на раме. До установки такой лист необходимо разрезать с большой точностью,чтобы обеспечить сочетаемость его размеров с размерами рамы, предугадав процент его растяжения и сжатия. Если размеры раскроенного листа оказываются слишком малыми, то лист невозможно будет достаточно растянуть, чтобы закрепить на раме. Раскрой по слишком большим размерам обусловит необходимость срезать излишки и перерасход материала. Кроме того, чтобы обеспечить растяжение листа и после его фиксации получить единообразное натяжение по всей поверхности, лист следует нагревать за один раз и по всей поверхности до температуры примерно 50-60 С. Чтобы добиться такого равномерного подъема температуры, необходимо соответственно нагревать все помещение, в котором предстоит устанавливать лист. Понятно, что подобного рода процесс сложно осуществить в 2 больших помещениях и без привлечения специалистов. Данный метод подразумевает высокую стоимость установки и предполагает тяжелые условия труда самих специалистов по установке. Кроме того, нагревание может вызвать порчу других находящихся в помещении предметов (мебель, напольное покрытие). Четвертый метод, описанный, в частности,в публикации патентной заявки FR-А-2619531,заключается в использовании подверженного термическому сжатию полотна, закрепленного на раме, причем полотно крепится на раме в ненатянутом состоянии, а затем подвергается воздействию высокой температуры, благодаря чему сжимается и натягивается на раме. Подобное полотно может изготавливаться, например,из ПВХ. Таким образом, данный процесс позволяет изготовить панно простым способом и без привлечения квалифицированных специалистов. Тем не менее, этот процесс не позволяет добиться оптимального результата, поскольку невозможно обеспечить единообразное натяжение панно во всех направлениях. Таким образом, ни один из этих методов не позволяет найти удовлетворительное решение поставленной проблемы. Описание изобретения Настоящее изобретение преследует цель заполнить этот пробел, предложив способ изготовления панно, позволяющий простым и экономичным способом, в хороших условиях труда и без причинения ущерба окружающей среде,получить панно, в том числе и больших размеров, равномерно натянутое по всем направлениям. Изобретение также предлагает создание цельного панно большого размера, изготовленного без швов и сварки, обеспечивающего равномерное натяжение материала по всем направлениям, и которое не имеет аналогов в настоящее время. В этом плане изобретение касается способа изготовления туго и ровно натянутого панно,указанного в преамбуле, который характеризуется тем, что включает следующие этапы: изготовление полотна из мягкого текстильного материала на основе текстильных синтетических волокон,пропитка, покрытие мягкого текстильного материала как минимум с одной стороны смесью, содержащей как минимум один полимер с эластомерными характеристиками в полимеризованном состоянии,полимеризация полимерного вещества, содержащегося в пропиточной смеси,выкройка из мягкого текстильного материала листа, размеры которого немного больше размеров рамы,крепление рамы на стене, перегородке или к потолку, причем данная рама состоит из удерживающих профилей, образующих замкнутую раму, врезание периферийных краев листа в 3 указанных удерживающих профилях, и возможно,локальный нагрев листа как минимум в одной области для достижения эффекта термического сжатия текстильного материала, используемого для устранения возможных складок и/или недостаточного натяжения полотна в некоторых местах, образующихся при установке листа. Края листа, выступающие за удерживающие профили, предпочтительно срезать до уровня указанных профилей и/или спрятать избыток материала в указанные профили с помощью шпателя. В соответствии с одним преимущественным признаком изобретения, синтетические текстильные волокна, составляющие основу мягкого текстильного материала, включают полиэфирные волокна, способные к термическому сжатию. В соответствии с другим преимущественным признаком изобретения, смесь для пропитки содержит помимо прочих составляющих огнеупорное вещество. В соответствии с предпочтительным способом осуществления изобретения, смесь для пропитки состоит из массы, которую наносят как минимум на одну сторону по всей ширине мягкого текстильного материала и которой дают проникнуть в петли текстильного материала перед началом процесса полимеризации полимерного вещества, содержащегося в смеси для пропитки. Предпочтительно, чтобы полимерное вещество, содержащееся в смеси для пропитки,содержало бы полиуретан. Преимущество покрывающего красящего вещества заключается в том, что оно содержит помимо прочих составляющих окись титана и/или пигменты-красители и/или декоративные элементы, представленные как минимум в одной форме из группы, включающей как минимум порошки, блестки, гранулы, чешуйки от минеральных и/или синтетических веществ и/или смесь из этих элементов. В соответствии с преимущественным способом осуществления изобретения печать на листе осуществляют в соответствии с процессом цифровой печати. Раму предпочтительно изготавливать из удерживающих профилей с расположенными друг напротив друга зажимными щеками. Изобретение касается также панно, туго и ровно натянутого на раме, закрепленной на основе, причем указанная рама состоит из удерживающих профилей, образующих замкнутую раму, панно характеризуется тем, что изготавливается из листа, размеры которого немного больше размеров изготавливаемой рамы, причем данный лист выкраивается из текстильного полотна, изготовленного из синтетических волокон, и предпочтительно образующих дефор 004892 4 мируемые в любом направлении петли, а указанное текстильное полотно пропитывается как минимум с одной стороны с помощью смеси для пропитки, содержащей как минимум один полимер, имеющий эластомерные характеристики в полимеризованном состоянии и покрывающее красящее вещество, причем полимер,содержащийся в смеси, обладает свойствами полимеризации, а периферийные края листа,выходящие за профили, подрезаются по уровню удерживающих профилей после локального нагрева установленного листа для обеспечения его термического сжатия и последующего равномерного натяжения. В соответствии с особо выгодным способом осуществления изобретения как минимум на одной части одной стороны панно может быть нанесено как минимум одно изображение,напечатанное цифровым способом, выбранное,например, из группы, включающей как минимум декоративное изображение, рекламную презентацию, план, карту, надпись. В соответствии с другим способом осуществления изобретения преимущество панно заключается в обработке поверхности посредством как минимум одного из процессов, выбранного из группы, включающей как минимум закрепление ультрафиолетовым излучением, молекулярную полимеризацию. Данная обработка поверхности производится предпочтительно для того, чтобы сообщить панно свойства, выбранные из группы,включающей как минимум антисептические,антипаразитарные, антистатические и дезинфекционные свойства. Краткое описание чертежей Настоящее изобретение и его преимущества станут лучше понятны из нижеприведенного примера применения способа изготовления панно в соответствии с изобретением. Изображение панно представлено на прилагаемом чертеже. Детальное описание изобретения Способ изготовления панно по настоящему изобретению будет более подробно описан со ссылками на прилагаемый чертеж. Как показано на чертеже, способ изготовления панно 1, туго и ровно натянутого на раме 2, включает нижеследующие последовательные этапы. На первом этапе осуществляется изготовление полотна, которое на чертеже обозначено позицией 1. На этом этапе осуществляется изготовление полотна из мягкого текстильного материала на основе синтетических текстильных волокон, которое может быть изготовлено, например, методом трикотажа, причем данный мягкий текстильный материал может, и это предпочтительно, содержать деформируемые в любом направлении петли. В качестве текстильного волокна может применяться полиэстр, обладающий способностью термического сжатия или любой иной аналогичный текстильный материал. 5 На втором этапе одну или обе стороны полотна покрывают смесью для пропитки, содержащей способный к полимеризации полимер эластомер. Данный полимер может содержать полиуретан или любое иное аналогичное вещество. Пропитка полиуретаном придает тектильному материалу более эстетический вид, гладкий и однородный. Кроме того, преимуществом пропитанного мягкого текстильного материала является пыленепроницаемость; его также можно мыть и красить любой из имеющихся в продаже красок, равно как и наносить на него печатные изображения. Смесь для пропитки может содержать огнеупорное вещество, позволяющее обеспечить защиту панно 1 от огня; панно в таком случае относится к классу Ml несгораемых материалов. Смесь для пропитки может также содержать покрывающее красящее вещество, позволяющее добиться еще большей однородности внешнего вида панно 1 по всей поверхности и его окрашивания в нужный цвет. Например,можно использовать красящее вещество, содержащее помимо прочих составляющих окись титана. Данное красящее вещество может также содержать пигменты-красители и/или декоративные элементы, такие как, например, порошки, блестки, гранулы, чешуйки минеральных и/или синтетических веществ и/или смесь из этих элементов. Смесь для пропитки может представлять собой, например, массу, которую наносят на всю ширину мягкого текстильного материала,на обе стороны данного мягкого текстильного материала. Полотно мягкого текстильного материала может, например, быть намотано на бобину и разворачиваться в продольном направлении, а с помощью распределительного патрубка, двигающегося, например, в альтернативном поперечном направлении, на всю ширину полотна мягкого текстильного материала может наноситься смесь для пропитки. Достаточное проникновение данной массы с двух сторон мягкого текстильного материала, внутрь его петлей, может обеспечиваться, например, пропуском полотна между двумя придерживающими по всей ширине роликами, что также позволяет равномерно распределить нанесенную смесь для пропитки по всей поверхности полотна. Вполне допустимо наносить смесь только на одну сторону полотна. В этом случае следует обеспечить проникновение смеси для пропитки внутрь текстильного материала так, чтобы смесь прошла через материал и появилась на непропитанной стороне, чтобы затем ее можно было распределить по всей поверхности мягкого текстильного материала. Достаточно хорошего распределения смеси для пропитки можно добиться также посредством использования скребков вместо или вместе с использованием придерживающих роликов. Пропитку обеих сторон мягкого текстильного материала можно 6 осуществить за одну или две последовательных операции, в промежутке между которыми мягкий текстильный материал переворачивается на другую сторону. Добиться разжижения массы,нанесенной на полотно можно, например, посредством ультразвукового нагревания, которое также облегчит проникновение смеси внутрь мягкого текстильного материала. На третьем этапе осуществляют полимеризацию полимера, содержащегося в смеси для пропитки, чтобы придать мягкому текстильному материалу эластомерные характеристики, которыми обладает используемый полимер и, в частности, его способность к термическому сжатию. Таким образом, получаем способный к термическому сжатию мягкий текстильный материал, который можно хранить, например, в форме рулона и использовать по частям по мере возникновения необходимости. В процессе полимеризации боковые края мягкого текстильного материала предпочтительно придерживать,например, с помощью штыревой цепи, чтобы избежать слишком сильного воздействия эффекта термического сжатия на мягкий текстильный материал. На четвертом этапе из полученного таким образом мягкого текстильного материала выкраивают лист, предназначенный для изготовления панно 1. Лист выкраивают таким образом,чтобы его размеры были немного больше размеров рамы 2. Как будет объяснено в описании дальше, данная операция не требует особой точности. В процессе раскроя, разумеется, необходимо принимать в расчет термическое сжатие листа. Для справки укажем, что обычно процент сжатия текстильного материала подобного типа составляет от 5 до 10%. На пятом этапе раму 2 закрепляют на опоре 3, представляющей собой потолок или перегородку. Данная рама 2 состоит из удерживающих профилей 2', например, из четырех, на каждом из которых установлено, например, по две зажимных щеки друг напротив друга (на рисунке не представлены). Эти удерживающие профили 2' располагают таким образом, чтобы получилась замкнутая рама. Удерживающие профили 2' могут также быть закреплены на разных частях опоры 3, если панно 1 необходимо закрепить между двумя внутренними стенками или зафиксировать панно 1 в вертикальном положении на полу. На шестом этапе периферийные края листа вставляют между зажимными щеками удерживающих профилей 2'. Лист, закрепленный по всей длине периферийных краев, предварительно натягивают в процессе его установки на раме 2. На седьмом этапе для устранения возможных складок, образовавшихся в процессе установки полотна, возможно осуществить локальный нагрев в местах обнаружения складок или в местах недостаточного натяжения листа, чтобы 7 вызвать термическое сжатие мягкого текстильного материала и равномерное его натяжение. С этой целью нагревающий конец тепловой пушки, смонтированной, например, на самоходной каретке, устанавливают на расстоянии 20-30 см от листа, напротив той его области, натяжение которой необходимо увеличить. При необходимости тепловую пушку перемещают к следующей области. Предпочтительнее перемещать тепловую пушку по прямолинейной траектории,смещенной от одной линии к другой, чтобы обработать всю поверхность листа. Использование источника тепла в форме тепловой пушки, нагревающейся приблизительно до 200 С, позволяет добиться быстрого сжатия каждой нагреваемой области листа, причем нагревать все помещение нет никакой необходимости, и работать можно продолжать при комнатной температуре в обычных условиях. Таким образом,становится возможным изготовить натянутое панно 1 целиком и сразу, даже при работе в больших помещениях, причем процесс изготовления отличается скоростью и простотой и не чреват опасностью повреждения покрытий поверхностей или находящейся в помещении мебели. Этап установки панно 1 осуществляется,таким образом, при комнатной температуре и не создает тяжелых условий труда для лиц, производящих установку. В зависимости от размеров листа его края,которые выступают над уровнем удерживающих профилей 2', можно обрезать до уровня данных удерживающих профилей 2'. Таким образом, за границы рамы не выходит ни одна часть листа, составляющего панно 1. Этот этап позволяет, с одной стороны, не соблюдать слишком большую точность при крое, а с другой стороны, обеспечивает хороший уровень отделки панно 1. Для получения аналогичного результата можно также вставить выступающие края листа в фиксирующие профили 2'. Данный раскрой и/или вставка могут осуществляться до или после этапа термического сжатия. До закрепления листа на него можно нанести рисунок,например, с помощью цифровой печати. Процесс подобного типа позволяет изготовить панно 1, туго и ровно натянутое на раме 2,и использовать его для сооружения потолка 3,стены, или рекламного щита. Данное панно 1 обладает механической прочностью, в 15 раз превосходящей прочность классических покрытий, выполненных, например, из ПВХ. Кроме того, в различных местах внешней поверхности панно могут быть расположены вырезы 4, образующие декоративные мотивы или отверстия, предусмотренные для установки осветительных приборов. Внешний вид панно 1 можно легко изменить, либо включив декоративные элементы или добавив пигменты в смесь для пропитки на этапе изготовления, либо уже после установки панно 1 посредством нанесения изображения, 004892 8 покраски в другой цвет или любым иным аналогичным способом. Панно 1 может использоваться с обеих сторон, причем на каждую могут наноситься разные изображения: декоративные узоры, рекламные лозунги, планы и карты, надписи или изображения любого иного типа. В соответствии с одним из особенно интересных вариантов исполнения может быть специальная обработка поверхности панно 1, подвергнутого, например, ультрафиолетовому закреплению или молекулярной полимеризации или любой иной аналогичной процедуре. Подобная обработка поверхности позволяет придать панно 1 антисептические, антипаразитарные, антистатические, дезинфицирующие или иные заданные свойства. Возможности промышленного применения Панно 1 и способ его изготовления, разумеется, могут быть использованы для изготовления панно 1 любого типа, например, для стенового покрытия с целью нанесения настенных декораций или для изготовления декоративных натяжных потолков. При установке декоративных потолков могут использоваться фиксирующие профили 2' различных типов. Данное описание ясно показывает, что изобретение позволяет решить все поставленные задачи и, в частности, обеспечить равномерное натяжение панно 1 во всех направлениях, а процесс изготовления при этом отличается простотой, быстротой и экономичностью. Настоящее изобретение не ограничивается описанным способом осуществления и касается любых изменений и вариантов, очевидных для специалистов в данной области, оставаясь при этом в рамках объема правовой охраны, определенного в приложенных пунктах формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ изготовления панно (1), туго и ровно натянутого на раме (2), причем данное панно (1) изготавливают из мягкого текстильного материала, обладающего свойством термического сжатия, характеризующийся тем, что осуществляют изготовление полотна из указанного мягкого текстильного материала на основе синтетических текстильных волокон,указанный мягкий текстильный материал пропитывают, как минимум, с одной стороны смесью для пропитки, содержащей по крайней мере один полимер со свойствами эластомера в полимеризованном состоянии и покрывающее красящее вещество,осуществляет полимеризацию указанного полимера, содержащегося в указанной смеси для пропитки,из указанного мягкого текстильного материала выкраивают лист, размеры которого немного превосходят размеры указанной рамы (2), 9 указанную раму (2) закрепляют на опоре(3), при этом данная рама (2) содержит удерживающие профили (2'), образующие замкнутую раму,периферийные края указанного листа вставляют в указанные удерживающие профили(2') и после вставления периферийных краев листа в удерживающие профили для устранения возможных складок, образовавшихся при установке полотна и/или недостаточного натяжения полотна в некоторых местах, дополнительно производят локальное нагревание, как минимум,одной зоны указанного листа для начала процесса термического сжатия мягкого текстильного материала и его равномерного натяжения. 2. Способ изготовления по п.1, характеризующийся тем, что выступающие за границу удерживающих профилей (2') края указанного листа обрезают до уровня указанных удерживающих профилей (2'). 3. Способ изготовления по п.1, характеризующийся тем, что указанные синтетические волокна, составляющие основу указанного мягкого текстильного материала, включают полиэфирные волокна, обладающие способностью термического сжатия. 4. Способ изготовления по п.1, характеризующийся тем, что указанная смесь для пропитки дополнительно содержит огнеупорное вещество. 5. Способ изготовления по п.1, характеризующийся тем, что указанная смесь для пропитки представляет собой пасту и что данную пасту наносят по всей ширине указанного мягкого текстильного материала, как минимум, с одной стороны и оставляют проникать эту пасту в петли текстильного материала перед осуществлением полимеризации полимера, содержащегося в смеси для пропитки. 6. Способ изготовления по п.5, характеризующийся тем, что полимер, содержащийся в смеси для пропитки, содержит полиуретан. 7. Способ изготовления по п.1, характеризующийся тем, что покрывающее красящее вещество содержит помимо прочих составляющих окись титана. 8. Способ изготовления по п.1, характеризующийся тем, что указанное покрывающее красящее вещество содержит помимо прочих составляющих цветные пигменты. 9. Способ изготовления по п.1, характеризующийся тем, что покрывающее красящее вещество содержит декоративные элементы, представленные, как минимум, в одной форме, выбранной из группы, включающей, как минимум,порошки, блестки, гранулы, чешуйки минеральных и/или синтетических веществ и/или смесь из этих элементов. 10. Способ изготовления по п.1, характеризующийся тем, что печать наносят на указанный лист. 10 11. Способ изготовления по п.10, характеризующийся тем, что печать осуществляют посредством методики цифровой печати. 12. Способ изготовления по п.1, характеризующийся тем, что раму (2) выполняют с использованием удерживающих профилей (2'),содержащих две зажимные щеки, расположенные друг напротив друга. 13. Панно (1), туго и ровно натянутое на раме (2), закрепленной на опоре (3), причем данная рама (2) содержит удерживающие профили (2'), образующие замкнутую раму, характеризующееся тем, что изготовлено из листа,размеры которого немного превосходят размеры указанной рамы (2), при этом данный лист выкроен из текстильного полотна, изготовленного из синтетических текстильных волокон, причем данное текстильное полотно пропитано, как минимум, с одной стороны смесью для пропитки, содержащей, как минимум, один полимер,обладающий эластомерными характеристиками в полимеризованном состоянии, и покрывающее красящее вещество, причем полимер, содержащийся в указанной смеси для пропитки, обладает свойствами полимеризации, периферийные края указаннного листа вставлены в удерживающие профили (2'), образующие раму (2), а сам лист для устранения возможных складок,образовавшихся при установке и/или недостаточном натяжении в некоторых местах, подвергается локальному нагреву для реализации его свойства термического сжатия и обеспечения его равномерного натяжения. 14. Панно (1) по п.13, характеризуемое тем, что указанные синтетические текстильные волокна содержат полиэфирные волокна, обладающие свойством термического сжатия и что указанный полимер, содержащийся в смеси для пропитки, содержит полиуретан. 15. Панно (1) по п.13, характеризуемое тем, что смесь для пропитки содержит огнестойкое вещество. 16. Панно (1) по п.13, характеризуемое тем, что покрывающее красящее вещество содержит окись титана. 17. Панно (1) по п.13, характеризуемое тем, что покрывающее красящее вещество содержит помимо прочих составляющих, цветные пигменты. 18. Панно (1) по п.13, характеризуемое тем, что указанное покрывающее красящее вещество содержит помимо прочих составляющих декоративные элементы в форме, выбранной из группы, включающей, по крайней мере, порошки, блестки, гранулы, чешуйки минеральных и/или синтетических веществ и/или смесь этих элементов. 19. Панно (1) по п.13, характеризуемое тем, что по крайней мере на одну из его сторон методом цифровой печати нанесено изображение. 20. Панно (1) по п.19, характеризуемое тем, что указанное изображение выбрано из группы, включающей, по крайней мере, декоративные изображения, рекламные плакаты и лозунги, планы и карты, надписи. 21. Панно (1) по п.13, характеризуемое тем, что его поверхность подвергнута специальной обработке, тип которой выбран из группы,включающей, по крайней мере, закрепление ультрафиолетовым излучением и/или молекулярную полимеризацию. 22. Панно (1) по п.21, характеризуемое тем, что указанная обработка поверхности осуществлена для придания указанному панно (1) свойств, выбранных из группы, включающей,по крайней мере, антисептические, антипаразитарные, антистатические и дезинфицирующие свойства.
